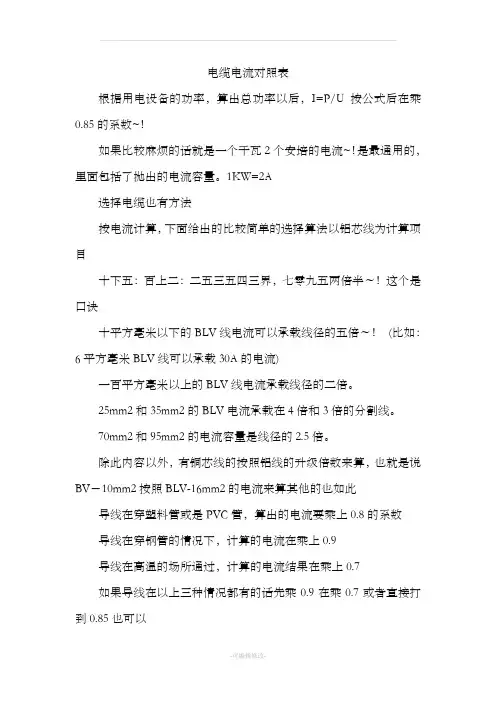

电缆电流对照表根据用电设备的功率,算出总功率以后,I=P/U按公式后在乘0.85的系数~!如果比较麻烦的话就是一个千瓦2个安培的电流~!是最通用的,里面包括了抛出的电流容量。

1KW=2A选择电缆也有方法按电流计算,下面给出的比较简单的选择算法以铝芯线为计算项目十下五:百上二:二五三五四三界,七零九五两倍半~!这个是口诀十平方毫米以下的BLV线电流可以承载线径的五倍~!(比如:6平方毫米BLV线可以承载30A的电流)一百平方毫米以上的BLV线电流承载线径的二倍。

25mm2和35mm2的BLV电流承载在4倍和3倍的分割线。

70mm2和95mm2的电流容量是线径的2.5倍。

除此内容以外,有铜芯线的按照铝线的升级倍数来算,也就是说BV-10mm2按照BLV-16mm2的电流来算其他的也如此导线在穿塑料管或是PVC管,算出的电流要乘上0.8的系数导线在穿钢管的情况下,计算的电流在乘上0.9导线在高温的场所通过,计算的电流结果在乘上0.7如果导线在以上三种情况都有的话先乘0.9在乘0.7或者直接打到0.85也可以电缆线在四芯或五芯的电流乘0.85在乘0.7裸线的架空电力线比较简单就是一个0.9的系数,但是也要看环境,打到85折比较稳当。

在选择电缆的时候还要根据现场的情况选择电缆的用途比如普通的YJV电缆,用于电缆桥架内。

带铠装电缆可以进行直埋,可以承受外力的破坏,带铠装抗拉力电缆试用与高层建筑,直埋敷设。

> 24) & 0xff;
	return this.FONTMAP.substring(2*(id-1), 2 * id);
}">电线电缆电流运算你这种提问法是不对的,导线没有2、3、8mm2规格的,而且你也没说明是什么材质的,是铜芯的?还是铝芯的?对于2003年之前的铝、铜芯选导线的计算方法有一个口诀:“十下五,百上二,二五三五四三界,七零九五两倍半,穿管温度八九折,铜芯升级算”。

超赞的电气人必备载流量查询表!

超赞的电气人必备载流量查询表!

超赞的电⽓⼈必备载流量查询表!载流量是在规定条件下,导体能够连续承载⽽不致使其稳定温度超过规定值的最⼤电流。

⼀般铜导线载流量导线的安全载流量⼀般铜导线载流量导线的安全载流量是根据所允许的线芯最⾼温度、冷却条件、敷设条件来确定的。

⼀般铜导线的安全载流量为铝导线的安全载流量为3~5A/mm²。

<关键点>⼀般铜导线的安全载流量为5~8A/mm²,铝导线的安全载流量为3~5A/mm²。

如:2.5 mm² BVV铜导线安全载流量的推荐值2.5×8A/mm²=20A ,4mm²BVV铜导线安全载流量的推荐值4×8A/mm²=32A计算铜导线截⾯积利⽤铜导线的安全载流量的推荐值5~8A/mm²,计算出所选取铜导线截⾯积S的上下范围:S=[ I /(5~8)]=0.125 I ~0.2 I(mm²)S-----铜导线截⾯积(mm²)I-----负载电流(A)功率计算⼀般负载(也可以成为⽤电器,如电灯、冰箱等等)分为两种,⼀种是电阻性负载,⼀种是电感性负载。

对于电阻性负载的计算公式:P=UI 对于⽇光灯负载的计算公式:P=UIcosф,其中⽇光灯负载的功率因数不同电感性负载功率因数不同,统⼀计算家庭⽤电器时可以将功率因数cosф取0.8。

也就是说如果⼀个家庭所有⽤电器加上总功率为6000⽡,则最⼤电流是I=P/Ucosф=6000/220*0.8=34(A)但是,⼀般情况下,家⾥的电器不可能同时使⽤,所以加上⼀个公⽤系数,公⽤系数⼀般0.5。

所以,上⾯的计算应该改写成 I=P*数/Ucosф=6000*0.5/220*0.8=17(A) 也就是说,这个家庭总的电流值为17A。

则总闸空⽓开关不能使⽤16A,应该⽤⼤于17A的。

⼀、10kV铜芯、铝芯电缆载流量查询表⼆、35kV铜芯、铝芯电缆载流量查询表三、常⽤低压电缆载流量查询表四、架空线路安全载流量对照表对应温度载流量 A35℃40℃45℃50℃55℃线路型号LJ-169384766653LGJ-169788796856LJ-25120109988569LGJ-251241121018871LJ-3515013612310687LGJ-3515013612310687LJ-50190172155134110LGJ-50195177159138113LGJ-50195177159138113LJ-70234212191166135 LGJ-70242220198171140LJ-95290263237205168 LGJ-95295268241209171LJ-120330300270234191 LGJ-120335304274237194LJ-150388353318275255 LGJ-150393357322279227LJ-180440400360312255 LGJ-185450409369319261 LGJ-240540491442383313五、10kV⾼压电流互感器与低压电流互感器的配置表变压器容量典型设计变⽐10kV(⾼压)典型设计变⽐0.66kV(低压)50 kVA/100/580 kVA/150/5100 kVA10/5200/5125 kVA10/5200/5160 kVA15/5300/5200 kVA15/5400/5250 kVA20/5400/5215 kVA30/5500/5400 kVA30/5750/5500 kVA40/51000/5630 kVA50/51000/5800 kVA750/51500/51000 kVA75/52000/51250 kVA100/52500/51600 kVA150/53000/52000 kVA150/54000/53000 kVA200/5/4000 kVA300/5/5000 kVA400/5/6000 kVA400/5/7000 kVA500/5/8000 kVA600/5/精度等级:0.2S六、电缆附件型号对应电缆规格终端型号规格3.125-50mm23.270-120mm23.3150-240mm23.4300-400mm2NLS户内冷缩终端WLS户外冷缩终端JLS电缆冷缩中间NSY户内热缩终端WSY户外热缩终端JSY电缆热缩中间SY热缩终端JSY热缩中间例如:NSY-10/3.1例如:SY-1/5.1例如:JLS -10/3.410kV热缩户外终端1kV热缩五指终端10kV电缆冷缩中间接头七、DT铜⿐⼦技术参数(国标与⾮标差距很⼤)A型(DT)国标铜⿐⼦技术参数A型螺丝板板管内管外穿线深长重量A型孔宽厚径径度度重量规格Φb S d D L1L克 G DT-108.516 2.35.29306322 DT-168.516 2.56.210326627 DT-258.518 2.87.211357032 DT-3510.520.538.512377841 DT-5010.523 3.59.714418562 DT-7012.526 3.811.516459382 DT-9512.528 4.513.51849104115 DT-12014.530515.12051112146 DT-15014.534 5.416.52254117190 DT-1851737 5.818.52558125252 DT-2401740 6.520.72760135320 DT-3002146823.23068155461 DT-4002150826.23474165632 DT-5002160829.53875190985 DT-630⽆孔781034.545852201700 B型(DT)⾮标铜⿐⼦技术参数B型螺丝孔板宽板厚管内径管外径穿线深度长度重量规格Φb S d D L1L克 G DT-108.514.51.85.28285815 DT-168.514.52 6.29306017 DT-258.516 2.47.210306523 DT-3510.518 2.68.511327027 DT-5010.520.539,713357543 DT-7012.523 3.111.515408557 DT-9512.526 3.413.517419177 DT-12014.528 3.715.1194496100 DT-15014.530416.52146100126 DT-1851733 4.218.52450110173 DT-2401735 4.520.72655120212 DT-3002142 5.523.22962138321 DT-4002150826.23474163576 DT-5002155829.53873175890 DT-63021601034.545802051350⼋、DTL铜铝⿐⼦技术参数(国标与⾮标差距很⼤)A型(DTL)国标铜铝⿐⼦技术阐述A型螺丝孔板宽板厚管内径管外径穿线深度长度规格Φb S d D L1L DTL-108.516 2.5 5.2103064 DTL-168.5163 6.2113370DTL-168.5163 6.2113370 DTL-258.518 3.27.2123675 DTL-3510.520.53.58.5144285 DTL-5010.52349.7164390 DTL-7012.526 4.511.51850102 DTL-9512.528513.52153112 DTL-12014.530 5.215.12355120 DTL-15014.534 5.816.52557126 DTL-1851737 6.518.52760133 DTL-2401740720.73062140 DTL-30021468.523.23466160 DTL-40021508.726.23872168 DTL-5002155929.54275185 DTL-630216010.534.55082215 B型(DTL)⾮标铜铝⿐⼦技术阐述B型螺丝孔板宽板厚管内径管外径穿线深度长度规格Φb S d D L1L DTL-108.514.52 6.5102864 DTL-168.514.52 6.5102864 DTL-258.516 2.27.3112868 DTL-3510.518 2.38.5123174 DTL-5010.520.52.69.5143882 DTL-7012.523311.5164192 DTL-9512.526 3.213.8184398 DTL-12014.528 3.615.42046104 DTL-15014.530416.82247113 DTL-1851733418.82452120 DTL-2401735 4.720.52857130 DTL-3002142 5.523.53261148九、电⼒变压器⾼、低压熔丝配置查询表序号变压器容量( kva)⾼压侧电流(A)⾼压侧熔丝型号(A)低压侧电流(A)低压侧熔丝型号(A)150.2937.22102100.58314.4320320 1.15328.8730430 1.73543.3050550 2.891072.1775680 4.6210115.471507100 5.7715144.3415081257.2215180.4320091609.2420230.952501020011.5520288.683001125014.4325360.854001231518.1930454.685001340023.0940577.376001450028.8750721.71750■⾼压侧熔丝选择:1容量在100KVA以下者,⾼压侧按变压器额定电流的2-3倍选择。

电缆的持续容许电流查询表

电缆的持续容许电流查询表

一、电缆的持续容许电流查询表1.1 橡皮或塑料线明设在绝缘支柱上时的持续容许电流1.2 橡皮或塑料线穿铁管敷设时的持续容许电流1.3 橡皮或塑料线穿塑料管敷设时的持续容许电流1.4 导线按机械强度允许的最小截面二、电缆的持续容许电流查询经验算法2.1 不同截面电缆的算法口诀2.2 功率因素的查询表2.3 铝芯电缆载流量查询表三、KV A、KV及KW换算|KV A和KV有什么区别和关系?3.1 KV A变压器在额定状态下的输出能力的保证值,单位用千伏安(kV A)表示(伏安V A与兆伏安MV A不常用),由于变压器(变压器综合测试仪)有很高运行效率,通常原、副绕组的额定容量设计值等。

是属于物理单位,千伏安,一般是说变压器的最大变换能力。

KV A = KiloV olt-Ampere 千伏安,公式释义:kV A是变压器(试验变压器)中的容量,中文:千伏安。

伏安(互感器特性测试仪)是总功率的单位;瓦是有功功率的单位;总功率*效率=有功功率,千伏安kV A是视在功率,其中包括有功功率和无功功率。

千瓦kW是有功功率。

千瓦(kW)=千伏安(kV A)乘以功率因数,千伏安kV A是视在功率,就是指设备(一般是变压器)的容量;千瓦kW是有功功率,指你这个设备(一般是动力设备)所消耗的有功功率;还有个无功功率,Qvar,指设备中的感性负载消耗的功率。

3.2 KV千伏(kilovolt),kV,电压单位,千伏;电压的单位是伏特(volt),简称伏,用符号V表示。

高电压可以用千伏(kV)表示,低电压可以用毫伏(mV)表示,也可以用微伏(μv)表示。

3.3 KV和KV A的换算关系1kV(千伏)=1000V(伏)1V(伏)=1000mV(毫伏)说明:千伏大于伏特大于毫伏,进率为1000。

1V(伏)=1000000μv(微伏)1MV(兆伏)=1000000V(伏)kV A为视在功率,它的大小和功率因数有关,有功功率P、无功功率Q、视在功率S有如下关系 KV A = KiloV olt-Ampere 千伏安、公式释义:kV A是变压器中的容量,kV A为视在功率,它的大小和功率因数有关,有功功率P、无功功率Q、视在功率S有如下关系。

电缆线芯直径电流功率速查表

电缆线芯直径电流功率速查表
三相二百二电机,千瓦三点五安培。
常用三百八电机,一个千瓦两安培。
低压六百六电机,千瓦一点二安培。
高压三千伏电机,四个千瓦一安培。
高压六千伏电机,八个千瓦一安培。
(2)口诀c使用时,容量单位为kW,电压单位为kV,电流单位为A,此点一定要注意。
(3)口诀c中系数0.76是考虑电动机功率因数和效率等计算而得的综合值。功率因数为0.85,效率不0.9,此两个数值比较适用于几十千瓦以上的电动机,对常用的10kW以下电动机则显得大些。这就得使用口诀c计算出的电动机额定电流与电动机铭牌上标注的数值有误差,此误差对10kW以下电动机按额定电流先开关、接触器、导线等影响很小。
导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择,一般可按照如下顺口溜进行确定:
“十下五,百上二,二五三五四三界,柒拾玖五两倍半,铜线升级算”
就是10平方一下的铝线,平方毫米数乘以5就可以了,铜线就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2,二十五平方以下的乘以4,三十五平方以上的乘以3,70和95平方都乘以2.5。
(4)运用口诀计算技巧。用口诀计算常用380V电动机额定电流时,先用电动机配接电源电压0.38kV数去除0.76、商数2去乘容量(kW)数。若遇容量较大的6kV电动机,容量kW数又恰是6kV数的倍数,则容量除以千伏数,商数乘以0.76系数。(5)误差。由口诀c中系数0.76是取电动机功率因数为0.85、效率为0.9而算得,这样计算不同功率因数、效率的电动机额定电流就存在误差。由口诀c推导出的5个专用口诀,容量(kW)与电流(A)的倍数,则是各电压等级(kV)数除去0.76系数的商。专用口诀简便易心算,但应注意其误差会增大。一般千瓦数较大的,算得的电流比铭牌上的略大些;而千瓦数较小的,算得的电流则比铭牌上的略小些。对此,在计算电流时,当电流达十多安或几十安时,则不必算到小数点以后。可以四舍而五不入,只取整数,这样既简单又不影响实用。对于较小的电流也只要算到一位小数即可。

电缆截面与电流对照表

电缆截面与电流对照表

电缆截面与电流对照表1. 简介在电气工程中,电缆是一种用来传输电力或信号的导线,它由一个或多个导体(通常是铜或铝)组成,并通过一层绝缘材料来保护导体。

电缆的截面大小直接影响其承载的电流能力,本文将介绍不同电缆截面与其可承载的电流之间的对照关系。

2. 电缆截面与电流对照表以下是常见电缆截面与其可承载的电流之间的对照表:电缆截面(mm²)单芯电缆可承载电流(A)多芯电缆可承载电流(A)1 13.7 11.51.5 17.0 14.02.5 23.9 19.54 32.4 26.06 40.1 33.0 10 55.6 45.0 16 74.8 61.0 25 98.3 79.0 35 123.0 96.0 50 153.0 119.0 70 184.0 144.0 95 226.0 177.0 120 262.0 207.0 150 300.0 240.0 185 340.0 270.0240 398.0 312.0300 455.0 360.0注意:以上表格中的电流值仅供参考,实际应用中还需考虑其他因素(如环境温度、散热条件等),以确保电缆的安全使用。

3. 电缆截面与电流关系的解释电缆截面与电流的关系可以通过以下原理解释:电流通过导线时会产生一定的电阻,而电阻会导致能量的损耗,同时也会产生热量。

电缆截面大,导线的截面积也大,电流通过时的电阻较小,导致电缆可以承载较大的电流。

然而,随着电流的增大,导线会产生更多的热量,如果电缆截面太小,无法及时散热,会导致电缆温度升高,甚至引起过热现象。

因此,为了确保电缆的安全使用,需要根据实际情况选择合适的电缆截面。

4. 电缆截面选择的其他因素除了可承载的电流外,选择电缆截面还需考虑以下因素:4.1 环境温度环境温度会影响电缆的散热能力,高温环境下电缆的散热能力会减弱,导致可承载电流下降。

因此,在高温环境中,应选择更大截面的电缆。

4.2 散热条件电缆的散热条件也会直接影响其可承载电流。

电缆的持续容许电流查询表

电缆的持续容许电流查询表

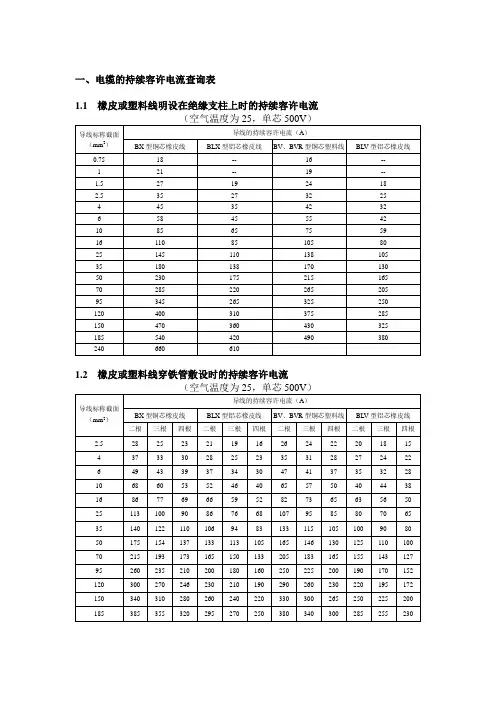

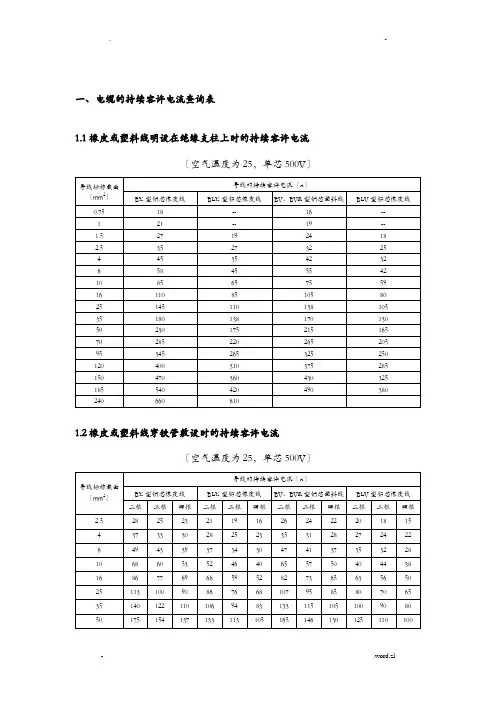

一、电缆的持续容许电流查询表1.1橡皮或塑料线明设在绝缘支柱上时的持续容许电流〔空气温度为25,单芯500V〕1.2橡皮或塑料线穿铁管敷设时的持续容许电流〔空气温度为25,单芯500V〕1.3橡皮或塑料线穿塑料管敷设时的持续容许电流〔空气温度为25,单芯500V〕1.4导线按机械强度允许的最小截面裸导线:户用户外用2.56416绝缘导线:穿在管设在木槽板1.01.02.52.5绝缘导线:户外沿墙敷设户外其他方式敷设2.54410二、电缆的持续容许电流查询经历算法2.1 不同截面电缆的算法口诀2.2 功率因素的查询表2.3 铝芯电缆载流量查询表三、KVA、KV及KW换算|KVA和KV有什么区别和关系?3.1 KVA变压器在额定状态下的输出能力的保证值,单位用千伏安(kVA)表示〔伏安VA与兆伏安MVA不常用〕,由于变压器(变压器综合测试仪)有很高运行效率,通常原、副绕组的额定容量设计值等。

是属于物理单位,千伏安,一般是说变压器的最大变换能力。

KVA = KiloVolt-Ampere 千伏安,公式释义:kVA是变压器(试验变压器)中的容量,中文:千伏安。

伏安(互感器特性测试仪)是总功率的单位;瓦是有功功率的单位;总功率*效率=有功功率,千伏安kVA是视在功率,其中包括有功功率和无功功率。

千瓦kW是有功功率。

千瓦(kW)=千伏安(kVA)乘以功率因数,千伏安kVA是视在功率,就是指设备〔一般是变压器〕的容量;千瓦kW是有功功率,指你这个设备〔一般是动力设备〕所消耗的有功功率;还有个无功功率,Qvar,指设备中的感性负载消耗的功率。

3.2 KV千伏〔kilovolt〕,kV,电压单位,千伏;电压的单位是伏特〔volt〕,简称伏,用符号V表示。

高电压可以用千伏〔kV〕表示,低电压可以用毫伏〔mV〕表示,也可以用微伏(μv)表示。

3.3 KV和KVA的换算关系1kV〔千伏〕=1000V〔伏〕1V〔伏〕=1000mV〔毫伏〕说明:千伏大于伏特大于毫伏,进率为1000。

电缆和电流的对照表

电缆和电流的对照表

电缆和电流的对照表
电缆和电流的对照表是用于指导电缆选择和安装的重要参考资料。


进行电力工程设计和施工时,正确选择适合的电缆类型可以保证电力
系统的安全可靠运行。

以下是一份简单的电缆和电流对照表,供大家
参考。

首先,我们需要了解一下什么是电缆。

简单来说,电缆就是由多根绝
缘导体组成的线束,通常包裹在保护层中。

它们被广泛应用于各种领域,如建筑、交通、能源等。

不同类型的电缆具有不同的特性和用途。

下面是一份常见的电缆和电流对照表:
1. 低压架空绝缘线:额定电流1-100A
2. 低压塑料绝缘线:额定电流1-100A
3. 低压橡胶绝缘线:额定电流1-100A
4. 高压架空绝缘线:额定电流150-500A
5. 高压交联聚乙烯绝缘线:额定电流150-500A
6. 高压橡胶绝缘线:额定电流150-500A
7. 铜芯铅护套电缆:额定电流500-1000A
8. 铜芯钢带铠装电缆:额定电流500-1000A
9. 铜芯铝带铠装电缆:额定电流500-1000A
10. 铜芯钢丝铠装电缆:额定电流500-1000A
需要注意的是,这只是一份简单的对照表,实际上在选择和安装电缆时还需要考虑很多因素,如环境温度、湿度、负载特性等。

此外,还需要按照国家相关标准进行选择和安装。

总之,正确选择适合的电缆类型可以保证电力系统的安全可靠运行。

因此,在进行电力工程设计和施工时,我们应该仔细研究相关标准和规范,并根据实际情况进行选择和安装。

电缆线芯直径电流功率速查表

电缆线芯直径电流功率速查表

电缆线芯直径电流功率速查表电缆线芯直径、电流、功率对照表:线缆截面(mm²) | 25℃铜线载流量(A) | 单相220V负载功率(W) | 三相380V负载功率(W)1.38 | 15 | 3300 | 9476.81.78 | 25 | 5500 | .22.25 | 32 | 7040 | .82.85 | 45 | 9900 | .67*1.35 | 60 | | .27*1.7 | 80 | | .67*2.14 | 110 | | .67*2.52 | 130 | |19*1.87 | 155 | | .219*2.29 | 220 | |19*2.65 | 300 | | .437*2.09 | 420 | | .7637*2.32 | - | - | -37*2.56 | - | - | -61*2.29 | - | - | -61*2.56 | - | - | -注:横线表示该项数据无法确定。

电线、电缆规格(mm²) | 铜线直径(25℃) | 铜线最大安全载流量(A) | 铝线最大安全载流量(A)2.5 | 1.78 | 28 | 42-564 | 2.25 | 35 | 52.5-706 | 2.85 | 48 | 72-9610 | 3.55 | 65 | 97.5-13016 | 4.5 | 91 | 136.5-182.025 | 5.6 | 120 | 180-240注:铝线的线径要取铜线的1.5-2倍。

导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择。

一般可按照如下顺口溜进行确定:十下五,百上二,二五三五四三界,柒拾玖五两倍半,铜线升级算”即:10平方以下的铝线,平方毫米数乘以5;铜线就升一个档,比如2.5平方的铜线,就按4平方计算。

100平方以上的都是截面积乘以2,25平方以下的乘以4,35平方以上的乘以3,70和95平方都乘以2.5.导线线径一般按如下公式计算:铜线:S= IL / 54.4×U`铝线:S= IL / 34×U`其中,S为线径(mm),I为电流(A),L为线路长度(m),U`为电压降(V)。

电缆大小与电流对照表

电缆大小与电流对照表

电缆大小与电流对照表1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出,而是<截面乘上一定的倍数"来表示,通过心算而得。

由表5 3可以看出:倍数随截面的增大而减小。

<二点五下乘以九,往上减一顺号走"说的是2.5mm&rsquo;及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍。

如2.5mm&rsquo;导线,载流量为2.5&times;9=22.5(A)。

从4mm&rsquo;及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减l,即4&times;8、6&times;7、10&times;6、16&times;5、25&times;4。

<三十五乘三点五,双双成组减点五",说的是35mm"的导线载流量为截面数的3.5倍,即35&times;3.5=122.5(A)。

从50mm&rsquo;及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组,倍数依次减0.5。

即50、70mm&rsquo;导线的载流量为截面数的3倍;95、120mm"导线载流量是其截面积数的2.5倍,依次类推。

<条件有变加折算,高温九折铜升级"。

上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。

若铝芯绝缘线明敷在环境温度长期高于25℃的地区,导线载流量可按上述口诀计算方法算出,然后再打九折即可;当使用的不是铝线而是铜芯绝缘线,它的载流量要比同规格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号的载流量。

如16mm&rsquo;铜线的载流量,可按25mm2铝线计算。

电线电缆线径与安全电流快查表格

电线电缆线径与安全电流快查表格
