电子镇流器标准与测试
镇流器电子镇流器的常用术语
1、镇流器（安定器）损失值（Ballast Loss）这一数值代表电子镇流器（电子安定器）本身所消耗的能源转换成热能而非光能，此数值可由总输出功率减去全部灯管所消耗的功率，一般而言，传统40W 双灯之镇流器约消耗22W，而电子镇流器约为7W。
2、光输出比值（Ballast Factor）这一数值可以看出使用电子镇流器光输出的相对效果，其值是由测得电子镇流器的光输出值，除以标准镇流器点灯下的光输出值，所求得百分比，一般而言，此一数值愈高，代表光输出效果愈佳，对电子镇流器而言，不得小于0.9，但也有为专门强调高输出值而设计的电子镇流器，其光输出比值可高达1.18至1.28 。
3、镇流器效率值（Ballast Efficacy Factor）这一数值可同光输出比值（Ballast Factor）除以镇流器输入功率值（Input Power），在美国市场卖方通常以这一数值，来衡量比较各家电子镇流器效率的优劣，这一数值愈高，代表电子镇流器的效率愈佳。
4、波峰比（Crest Factor）也叫波高率，此一数值大小对灯管的寿命有直接并且攸关的冲击，绝大多数的灯管厂商建议此一数值最好小于1.7，过高的数值容易造成灯管黑化，降低灯管的使用寿命，而波峰比的定义是指使用电子镇流器对日光灯管点灯时，所产生的峰值电流除以平均电流而求得。
5、功率因素（Power Factor）这一数值可以表示电子镇流器将外界输入电压和电流转换成可供使用功率的效率值，功率因素值愈高，峄供应电力系统之公司（指电力公司）十分有利，国外的电力公司为鼓励消费者使用高功率因素的电子镇流器，比采用补贴政策，但是一般消费者以为PF值愈高愈省电，这是一种错误的观念，其实省电的多少和PF值没有关联。
6、总谐波（Total Harmonic Distortion）一般三相式供电系统频率周期（50/60HZ）3的倍数（3、6、9、12）容易对交流电的正弦波造成扭曲，导致引起不当的大电流，对电器设备有所伤害。
荧光灯基础知识以及和电子镇流器的设计匹配
提高荧光灯管开关寿命的关键
1、充分预热灯丝（0.4秒至1.0秒) RH/RC ≥ 4.2 (但也不宜过高, 不超过5.5为宜) 2、预热期间，辉光电流要小。 即要求预热期间镇流器加于灯管的开路 电压不可过高。 3、灯丝预热充分后镇流器要有足够高的 开路电压启动灯管。
好的启动电压，和电流波形 — 在不少于0.4秒的时间里给灯管 灯丝充分预热，有效地保护灯管
日光色荧光灯(6400K) daylight fluorescent lamp
以色度坐标的目标值z＝0.313、y＝0.337为圆心，以长半轴A=0.00223×5， 短半轴B=0.00095×5，长轴与x轴的夹角θ=58°23′所作椭圆为公差范 围的荧光灯。
注：本定义是按国际电工委员会( IEC )第81号标准（1984年版）给出的标准颜色面确定的。
快速启动时辉光电流的定义
t0 电源开始工作 t1 阴极预热电压波形 t2 辉光电流有效值达到10%灯电流t3的时间 t3 灯电流稳定值的90%第1个半波的时间
瞬时启动辉光电流的定义
t0 电源开始工作 t1 辉光电流出现的时间 t2灯电流稳定值的90%第1个半波的时间
辉光电流和预热时间的要求
放电 electric discharge 载流子在电场力作用下产生和运动，使电流通过气体或金属蒸气 而产生的电磁辐射。放电在照明工程中得到广泛应用。 辉光放电 glow discharge 阴极的二次电子发射比热电子发射要大得多的一种放电，其特征 是阴极位降大(70V以上)和电流密度小。 弧光放电 arc discharge 阴极位降比辉光放电时小得多的放电。弧光放电时．阴极的电子 发射可以是由于多种原因(热电子发射、场致发射等)同时作用或 分别作用而引起的，而二次电子发射仅占很小部分。 电弧 arc 弧光放电中的发光柱。
60335-1第四版泄漏电流测试方法探讨

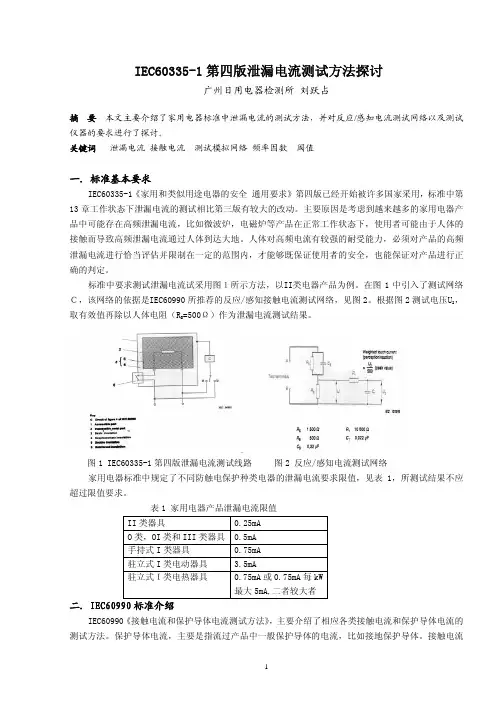

IEC60335-1第四版泄漏电流测试方法探讨广州日用电器检测所刘跃占摘要本文主要介绍了家用电器标准中泄漏电流的测试方法，并对反应/感知电流测试网络以及测试仪器的要求进行了探讨。
关键词泄漏电流接触电流测试模拟网络频率因数阈值一．标准基本要求IEC60335-1《家用和类似用途电器的安全 通用要求》第四版已经开始被许多国家采用，标准中第13章工作状态下泄漏电流的测试相比第三版有较大的改动。
主要原因是考虑到越来越多的家用电器产品中可能存在高频泄漏电流，比如微波炉，电磁炉等产品在正常工作状态下，使用者可能由于人体的接触而导致高频泄漏电流通过人体到达大地。
人体对高频电流有较强的耐受能力，必须对产品的高频泄漏电流进行恰当评估并限制在一定的范围内，才能够既保证使用者的安全，也能保证对产品进行正确的判定。
标准中要求测试泄漏电流试采用图１所示方法，以II类电器产品为例。
在图1中引入了测试网络Ｃ，该网络的依据是IEC60990所推荐的反应/感知接触电流测试网络，见图2。
根据图2测试电压U2，取有效值再除以人体电阻（R B=500Ω）作为泄漏电流测试结果。
图1 IEC60335-1第四版泄漏电流测试线路 图2 反应/感知电流测试网络 家用电器标准中规定了不同防触电保护种类电器的泄漏电流要求限值，见表1，所测试结果不应超过限值要求。
表1 家用电器产品泄漏电流限值II类器具 0.25mAO类，OI类和III类器具0.5mA手持式I类器具 0.75mA驻立式I类电动器具 3.5mA驻立式Ｉ类电热器具 0.75mA或0.75mA每kW最大5mA,二者较大者二．IEC60990标准介绍IEC60990《接触电流和保护导体电流测试方法》，主要介绍了相应各类接触电流和保护导体电流的测试方法。
保护导体电流，主要是指流过产品中一般保护导体的电流，比如接地保护导体。
接触电流又包含反应/感知电流，摆脱电流，电灼伤电流等，这些种类电流都属于人体对接触电流的不同种类的反应效果电流。
电子镇流器测试报告
除陶瓷部件外，用于固定带电体于一定位置的绝缘材料部件 和具备防触电功能的绝缘材料部件应具有充分的耐热性能， 符合 符合 球压试验：
试验部件/温度/压痕直径 接线端子/125℃/＜1.5mm
符合 符合
GB19510.4
试验部件/温度/压痕直径 线圈骨架/125℃/＜1.5mm
符合 符合
（20）
ZRS-02 印刷电路板按照IEC60249-1中第4.3章规定进行试验
符合 符合
工作故障状态下的镇流器—不致喷出火焰或熔化的材料
符合 符合
GB19510.4 (14)
故障条件
高频火花 —不得产生易燃气体
符合 符合
发生器
故障条件：对于不符合有关标准的电容、电阻或电感，应将 其短路或断开
符合
符合
P
第1页共11页
LAB-F-AI0
报告编号：EBT- / 电子镇流器测试报告 Electronic Ballast Test Report
TH2681绝 缘电阻仪
48小时潮湿试验,基本绝缘的绝缘电阻应≥2MΩ，
120 120 P
GB19510.4 (12)
TOS5050A 在测完绝缘电阻后立即进行历时1min介电强度试验:工作电 耐压测试 压＞42V，加强绝缘，试验电压:4U+2750V
符合 符合
P
电气强度
仪 试验期间，不得发生闪络或击穿
标准条款 测试仪器
测试项目Test Test
Ttem
Equipment
标准要求 Standard required
型号规格、制造厂产品编号或型号
在镇流器上用符号明确标志
GB19510.4 (7.1-7.2) 强制性标志
QCS004电子镇流器检验规范
QCS004电子镇流器检验规范
1.目的:
确保我司出货产品达到设计、满足客户及国家标准要求，特制定此规范。
2.范围：
备注：
1、规范中常规检验项目：为出货时务必检验项目；
2、规范中确认检验项目：为新开发或者产品变更时务必增加检验的项目；且除变更检验外，一年最少也要进行一次确
认检验
6.有关文件：
6. 1. UPQC (QA)工作指引》--NVC-QC-W-018
7. 2.《不合格品操纵程序》-- NVC-CX-26
8. 3.《电子产品可靠性验证操作规程》一一NVC-QC-G-029
9. 4.《电子镇流器的电参数表》——NVC-QC-S-OlO
7.记录：
7. 1.《首件记录表》一NVC-QC-F-062.
8. 2.《镇流器巡检记录表》一NVJQC-F-063.
9. 3.《镇流器电参数测试记录表》一NVC-QC-F-059.
10..《实验报告》--NVC-QC-F-043.
11.5.《成品检验报告》一NVJQC-F-030-G。
照明灯具认证标准与检测文档资料
a）室外温度: -25℃～+50℃；
六.广东省《LED路灯》地方标准
b） 月平均空气相对湿度: 不大于90% （25℃±5℃）； 在超出上述环境范围运行时，应由 生产厂家和用户共同商定技术要求。
三) 设计和制作 LED 路灯设计和制作应符合CJJ 45 中对产品的相关要求。
3.整体式LED模块:一般设计成灯具的一个不 可替换的部件的LED模块。
五.普通照明用LED模块 安全要 求
4.独立式LED模块:可独立于灯具等外部分开 安装或放置的LED模块。根据其分类和标 志,必需具有所有涉及安全的保护措施。
5.自镇流LED模块:设计为直接连接到供电电 源的LED模块。
五.普通照明用LED模块 安全要 求
一.LED灯具CCC认证规则与标准
C认证的照明灯具附件标准 1) 荧光灯电子镇流器安全要求GB19510.4-2009
(2019年12月1日实施,取代2019版) 2) 荧光灯电感镇流器安全要求GB19510.9- 2009
(2019年12月1日实施,取代2019版) 3) HID放电灯电感镇流器安全要求GB19510.10-
六.广东省《LED路灯》地方标准
3) 平均相关色温 LED 路灯向各方向发射的全部的光经混 光后所测得的相关色温。
4)平均显色指数 LED 路灯向各方向发射的全部的光经混 光后所测得的显色指数。
六.广东省《LED路灯》地方标准
5) LED 路灯额定最大温度tc 在正常工作状态和处于额定电源电压或 额定电源电压范围的最大值时，在LED 路灯的散热器外表面上如有标志，在标 志所指部位） 可能产生的最大允许温度。
镇流器产品资料
3、认证编号：Q041801
十四、UL认证电感镇流器
1 、认证机构：美国保险商试验所（Underwriter
Laboratories Inc.）
1894年成立，美国最有权威的，也是界上从 事安全试验和鉴定的较大的民间机构。它是一个 独立的、非营利的、为公共安全做试验的专业机 构。 2、执行标准：UL935-2001 3、认证标志：
三、安全型镇流器
1、所有的塑料零配件匀为阻 燃材料，符合消防标准要 求。 2、采用进口硅钢片并进行特 殊工艺处理，自身功率损 耗小，性能稳定。寿命长 达十年以上。 3、已取得公安消防认证。 适用场所：适用于防火要求 高的高层建筑、写字楼、 酒店、娱乐、体育等公共 场所。
图 片
四、低温、低耗型镇流器
2、认证机构：德国莱茵技术监督公司（TuV Rheinland）
3、执行标准：EN61347
4、认证标志：
型号规格(1)
规格
（PL管）
TUV认证（220-240V 50Hz）
M型
JF-795M JF-995M JF-1195M JF-1395M JF-1895M JF-2695M
S型
JF-795E JF-995E JF-1195E JF-1395E JF-1895E JF-2695E
二、L型电感镇流器
1、优质的硅钢片，损耗低，符 合国家标准。 2、采用真空浸漆处理，再加装 外壳，并浸绝缘漆。从而减 少噪音，增强了绝缘强度。 3、端子为阻燃尼龙PA66注塑 而成，阻燃性能达到美国UL 标准的FV-0级。 4、性能稳定，是公安消防认证 产品,广泛应用在各种灯具内 。 5、本产品已获得国家专利，专 利号：ZL97240137.7
1、采用进口的矽钢片(H23高磁片)并 进行特殊工艺处理； 2、自身功率损耗小于5W；功率因数 0.51,补偿后可达0.85以上; 3、正常使用的温升小于30℃，异常 温升小于80 ℃；在260V电压下可 长期工作； 4、比普通电感镇流器节能20%以上 ，且使用寿命长达15-20年; 5、具有防潮、防霉、防震功能; 适用场所：广泛用于地铁、广场、等 需要防潮、防霉、防震的场所。 样板工程：北京东方广场、广州地铁 、深圳地铁等
电子镇流器
电子镇流器目录摘要电子镇流器（Electricalballast），是镇流器的一种，是指使用电子技术驱动电光源，使之产生所需照明的电子设备。
与之对应的是电感式镇流器(或者镇流器)。
现代日光灯越来越多的使用电子镇流器，轻便小巧，甚至能够将电子镇流器与灯管等集成在一起，同时，电子镇流器通常能够兼具起辉器功能，故此又可省去单独的起辉器。
电子镇流器还能够具有更多功能，比如能够通过提高电流频率或者者电流波形(如变成方波)改善或者消除日光灯的闪烁现象；也可通过电源逆变过程使得日光灯能够使用直流电源。
电子镇流器-基本概述电子镇流器电子镇流器-基本分类DC 24V电子镇流器按安装模式可分为：（1）独立式（2）内装式（3）整体式按性能特点可分为：（1）普通型，0.6≥120%90%1.4~1.6高频化使之小型、轻、有节电功能；（2）高功率因数型H级，≥0.9≤30%≤18%1.7~2.1使用无源滤波与特殊保护；（3）高性能电子镇流器L级，≥0.95≤20%≤10%1.4~1.7有完善的特殊保护功能，电磁兼容；（4）高性价比电子镇流器L级，≥0.97≤10%≤5%1.4~1.7集成技术与恒功率电路设计，电压波动影响照度小；（5）可调光电子镇流器，≥0.96≤10%≤5%≤1.7使用集成技术与有源可变频率谐振技术。
电子镇流器-应用领域石英灯电子镇流器1、一拖一、一拖二灯箱专用电子镇流器是专门为户外灯箱，广告牌而设计的。
优势有下列几个方面：（1）使用安全绝缘性能高，防水防潮性能好，镇流器温升低，不可能影响灯箱布或者灯箱片因受热而变黄。
（2）方便：2、一拖一、一拖二普通型电子镇流器适用于各类普通照明场合灯具的安装与更换；电子镇流器-要紧优点电子镇流器电子镇流器-选用建议35W声光电子镇流器电子镇流器对提高照明系统能效与质量有明显优势，是新国际推荐应用的产品，也是未来进展的趋势。
（3）应选用高品质、低谐波的产品，不应单纯追求价廉，应满足使用的技术要求，考虑运行保护效果，并作综合比较。
电子镇流器的工作原理及相关知识
电子镇流器的工作原理及相关知识一、电子镇流器的工作原理、组成和优点: ﻫ1、什么是电子镇流器:电子镇流器（Ballast)是指安装在电源与一个或几个荧光灯之间,将电源的交流电压变换为高频的交流电,使灯(单支或多支)正常启动和稳定工作的变换器或电子装置．ﻫ2、电子镇流器的工作原理：ﻫ电子镇流器是将低频的交流电通过整流转变为直流电,再经过逆变器变换为较高频率的交流电,由高频能量来驱动一只或几只灯管，使之启辉点亮并正常工作.逆变器一般工作于20～7０KHz的高频,无源电路输出级采用LC串联谐振电路,通过高频电压将灯点燃,在正常点亮以后由电感限制灯的电流;有源电路采用功率因素校正和和芯片驱动将灯管点燃,在正常点亮以后由电感限制灯的电流.在电子镇流器中,还可以增加一些附加电路，如:保护电路、调光电路等，来增加它的功能和扩大它的应用范围.3、电子镇流器的优点⑴能量损耗低、用电效率高ﻫ⑵发光效率高、光色柔和⑶重量较轻、无闪烁及无噪声、有异常状态保护功能ﻫ⑷有预热启动功能、可以实现调光和具有高功率因素二、电子镇流器生产的主要工序及注意事项: ﻫ4、电子镇流器的流水线生产主要经过的工序①元器件检测②根据生产任务和配料清单配料③插件④波峰焊接⑤补焊⑥调试⑦老化⑧装配与成品检测5、在波峰焊中,焊接温度的高低对线路板有哪些影响? ﻫ温度过高:⑴印制线路板会发生变形⑵阻焊膜会起泡⑶对元器件造成损伤. ﻫ温度过低:⑴焊点毛糙、不光亮⑵出现虚焊及拉尖ﻫ6、补焊工序要做哪些事情?⑴将摆放不整齐的元器件扶正⑵补虚焊点、漏焊点及漏插的元器件⑶有能力时,要将插反的元器件(如二极管）纠正.7、一个良好的焊点是怎么样的?一个良好的焊点应该焊点光滑、锡量适中、无毛刺、砂眼、气孔，无拉尖、桥接和短路等现象．ﻫ8、什么是线路板的调试?焊接好的线路板经检查无误后,要逐个进行测试,在输出端接相应功率的灯管,在输入端加额定交流电压,检测电子镇流器是否正常工作,各项参数是否满足技术要求,将出现故障的进行返修，称为线路板的调试.三、涉及到镇流器的一些专业用语: ﻫ1、线路功率(LiｎｅPｏwｅr):在镇流器的额定电源电压和额定电源频率下,镇流器和灯的组合体所消耗的总功率. ﻫ2、线路功率因素(Line Power Ｆａctor）:镇流器和灯组合体的功率因素，它等于线路有功功率与视在功率之比,符号为λ.3、镇流器的流明系数:灯与在额定电源电压下的被测镇流器配套工作时的光通量同该灯与在额定电源频率下的基准镇流器配套工作时的光通量的比值．符号为μ.4、总谐波失真:它是各次谐波分量的均方根值与基波有效值之比,以ＴHD来表示. ﻫ5、灯电流波峰比:指灯电流的峰值与电流的均方根值之比.6、异常状态:指镇流器处于灯开路或灯不能正常启动等非正常状态．在异常状态下,电子镇流器的安全性应不受到损害.7、光效:光源所发出的光通量与所消耗的电功率之比,单位是１m/W(流明/瓦).８、显色指数:指物体用该光源照明和用标准光源照明时,其颜色符合程度的量度，其值越大越好,最大为1,符号为Ra.９、寿命：一只成品灯从点燃至“烧毁”，或者灯工作至低于标准中所规定的寿命性能的任一要求时的累计时间.10、亮度Ｌ:单位是ｃｄ／m2 （坎德拉/米２ ),１m2的面光源在其法线方向的光强度为光１cｄ,则光源在该方向的亮度为１ｃd/ m2 . ﻫﻫﻫﻫﻫﻫﻫ电子镇流器流水线生产的操作方法必须明确各工序的正确作业方法(包括产品技术要求和流程控制)，加强对产品质量的监控,使电子镇流器的产品质量得到保证．ﻫ一、插件的工作项目及注意事项1．、插件班组组长根据车间下发的生产任务单,按《电子镇流器配件册》上的具体参数填写领料单,交车间技术员审核,由车间主管签字后到仓库领取原材料.２、组长对仓库发出的原材料的型号、规格、数量进行核实,确认无误后领回车间发给插件人员．ﻫ3．、组长按照所插线路板型号、元件高度、难易程度、脚位多少,合理的安排插件.将作业分配卡发到员工手中，作业分配卡上要写清楚元件代号、规格和特殊要求．要求在插件过程中前后衔接顺畅.４．、插件人员将作业分配卡夹在玻璃层中，将领到的元件与作业分配卡上书写的元件型号、规格、数量进行核对，确保无误．ﻫ5、在整个插件过程中，一定要注意二极管、电解电容、三极管、磁环、扼流圈的方向性,不得出现插错、插反、漏插等异常情况.二、波峰焊的工作项目及注意事项:6、所使用的机器：半自动波峰接机、SC２8０S半自动切脚机、SＧ２50磨刀机. ﻫ７、半自动波峰焊机使用前的安装与调试⑴. 将机器外壳接地,防止漏电而导致触电事故的发生,开启电源.⑵．调整喷雾口挡板宽度,使机械手装入待焊线路板后能在挡板间顺利通过．ﻫ⑶.在瓶内装满免清洗助焊剂，拧紧瓶盖后将其倒扣在焊剂槽内,焊剂液面高度可调节机器左侧的底角，使其液面高度在喷头高度的1/2处，用手按住喷雾开关,检查喷雾口是否有焊剂喷出,调节喷雾调节旋钮,使喷雾量适中．⑷. 将锡温控制设定在250℃,打开锡槽电源开关,此时电源指示灯亮,锡温显示为室温. ﻫ⑸. 打开冷却、排烟电源开关，检查冷风出口,烟雾出口是否有气流出来．ﻫ⑹. 将机械手移至焊锡槽上方，压下操作手柄,调整高低水平钮,使线路板装夹导板与熔锡表面接触,并使导板上槽口下沿与熔锡面高低位置相同. ﻫ8、半自动波峰焊机操作方法ﻫ⑴．将待焊接的线路板装入线路板装夹导板,检查线路板上有无缺件、插反.⑵.用刮板刮去焊锡槽表面的氧化层.左手按住喷雾开关,右手握操作手柄将其在喷雾口上方匀速通过,此时喷雾口喷出的助焊剂均匀地喷涂在待焊线路板上,松开左手,喷雾结束. ﻫ⑶．将喷过助焊剂的线路板缓慢移到焊锡槽上方,使线路板表面助焊剂略干. ﻫ⑷.将机械手轻轻下压至下限,使线路板与溶锡表面接触约３秒钟,上下移动必须缓慢.ﻫ⑸. 拉出机械手至冷风出口，停留2秒,再向左移动，此时线路板停留在风口上.ﻫ９、操作过程中要注意的几点:ﻫ⑴.助焊剂为易燃物品,禁止靠近烟火. ﻫ⑵. 手不得伸入机器内部，必须注意熔锡槽内带有高温. ﻫ⑶.在遇到停电时,必须要关闭电源开关,防止机器损坏. ﻫ⑷.锡槽内严禁滴入各种液体，滴入时产生热膨胀会使熔锡溅出.⑸. 在每次使用完毕后，要注意机器的清洁保养工作. ﻫ1０、SC280S半自动切脚机的使用方法:⑴．调轨道板至最宽,确认刀座无尘后适当旋紧螺钉固定压盖. ﻫ⑵. 缓慢将轨道板调至线路板同宽处,使轨道宽度与刀片高度比出口处略大0.１~0.３毫米.调节轨道支承座.ﻫ⑶．切脚高度为焊锡点以外1~2毫米为标准,不允许切割到焊锡点,保证焊锡点质量.⑷. 锁紧带锁脚轮使机器不易移动. ﻫ⑸．插上电源,打开电源开关,拉出推杆，放待切线路板于轨道板槽口上,缓慢均匀的将推杆推入,不可用力过猛,以免损伤刀片. ﻫ三、补焊人员的工作11、工作中要注意的几点:项目及注意事项: ﻫ⑴.必须要明确哪些焊点是不符合实际要求的,针对这些焊点进行补焊．⑵.知道电烙铁的正确使用方法,明确焊接时间控制在2~4秒.⑶．剪脚的时候不能将引脚对准别人或自己,防止意外事故发生. ﻫﻫ四、调试人员的工作项目及注意事项: ﻫ１2、电子镇流器调试步骤: ﻫ⑴. 调试人员在拿到线路板后要仔细检查线路板,①正面的元器件有无插错、插反、过高;②线路板背面焊点有无短路、虚焊、拉尖、圆点,切脚是否出现过高或过短．⑵. 在排除了以上所叙述的情况后，可以进行通电测试．把电路板按规定要求与调试架子(夹子)连接好，打开电源开关,慢慢上调调压器电压(在10０Ｖ以内,电流表应有反应）至130Ｖ,灯应正常点亮.把电压上调至25０Ｖ,用万用表直流100０V档测量三极管Uｃe两端电压,应在规定的范围内．(该电压为偏差电压,偏差电压根据不同的镇流器有不同的要求)⑶. 灯正常点亮后，在电压为220V时候观察其工作电流，工作电流应在规定的范围内. ﻫ⑷. 将电压下调至150V,关闭电源开关,将镇流器输出双边接短路,再打开电源开关，观察电流表指数，该电流为“启动电流”,启动电流应在规定的范围内．观察启动电流的时间不应该超过2Ｓ,观察完毕马上将电源开关关闭．⑸. 将电压重新上调到250V,在电源开关关闭的前提下，将镇流器输出双边短路，将电源开关迅速开再关,连续打两次,镇流器不应损坏.将输出双边从新接回灯管,打开电源开关,等应正常点亮．将电压下调至０V,关闭电源开关,将镇流器取下，至此调试完毕.（２50V短路打冲击的速度一定要快,不需要观察任何参数）ﻫ五、组装人员的工作项目及注意事项:1３、组装人员主要负责对电子镇流器进行装配,简单的说就是将调试、老化完毕的线路板正确地装入外壳中,贴上商标、进行成品检测,合格的产品贴上合格证后送交仓库. ﻫ１4、组装人员要注意的几点:⑴. 在装线路板之前,必须检查镇流器外壳是否合格,将不合格的选出来.ﻫ⑵.在装线路板的时候必须安放绝缘膜，要卡弹簧扣的必须再将三极管绝缘膜装上.⑶. 在组装完毕后,贴商标的时候绝对不允许贴反.⑷．成品检测时,如果发现灯不亮或亮的异常时,必须及时提出,并且进行返修．ﻫﻫ电子元件测试的方法及标准ﻫ由于电子镇流器对于电子元件的性能有很高的要求,为了确保流水线生产中使用的电子元件符合技术要求,有必要对所用的电子元件进行测试,从而更好的控制产品质量和稳定性.一、印制电路板1、印制电路或印制线路的成品板称为印制电路板或印制线路板.印制电路板主要分为:单面板、双面板、多层板.我们公司现在主要使用的印制线路板是单面板.2、印制线路板的成品检测:ﻫ２.１、印制线路板是否是阻燃材料，一般来说,用阻燃材料制作的线路板上会印有红色的字符.ﻫ查板材的型号、厚度及尺寸是否符合要求，对于不合格的线路板要及时向上反映.2.2、印制电路板上所有的图形标记应清晰可辨，绿色阻焊膜应密致均匀、无明显缺陷（一般采用目测法).２.3、印制线路板上的导线不得有短路、断路,相邻的导线之间不应有明显的毛刺或导体残余2.4、引线孔径不应有偏差,不允许有多打孔、少打孔、孔位(可以用3~10倍放大镜观察)．ﻫ打错或打偏,也不允许孔径过大或过小(可以用相应的元件进行试插）.2.5、注意印制线路板上的铜皮有无脱落,要确定铜皮是否容易脱落,可以使用电烙铁进行较长时间的焊接,查看是否会有铜皮脱落的现象．ﻫ二、接线端子1、接线端子是电子镇流器上输入输出的端子，是一个比较重要的元件,对于接线端子我们主1.1、仔细观察接线端子的外壳有无明显的缺陷，如:塑料外壳不完整、要检查以下几个方面: ﻫ外壳变形、缺少引脚，出现这些问题的要筛选出来.三、二极管1、二极管是由ＰN结加上相应的引线和管壳封装而成,它的特点是单向导电性.二极管有正负极性之分,有银色色环的一端是负极.我们公司在电子镇流器中主要使用两种二极管,分别是:1N４00７和FR10７,二极管的入库测试需要使用晶体管特性图示仪,仪器的具体使用方法见第二部分．ﻫ2、整流二极管的主要参数:最高反向工作电压峰值IN400７二极管指标要求：耐压１０0０ＶﻫFR1０7二极管指标要求:耐压800V ﻫ四、电阻1、电流通过导体时，导体对电流的阻力称为电阻,在电路中起电阻作用的元件称为电阻.基本单位是“欧姆”(Ω),此外还有千欧(ｋΩ)、兆欧（MΩ).2、电子镇流器中常用的电阻有碳膜电阻、阻燃型金属氧化膜电阻、金属膜电阻等,此外还有一些敏感类电阻，如:热敏电阻、压敏电阻、光敏电阻等,我们主要采用的电阻是碳膜电阻．ﻫ３、测试的主要项目是:利用数字万用表,测试出电阻的实际阻值是否标称值相一致，不合格的要筛选出来.4、电阻的性能参数主要有四个：标称值及允许偏差(主要有两种标称方法,分别是直标法和色标法,我们使用的电阻都是采用的色标法)、额定功率、工作电压、最大工作电压.测试人员必须要知道电阻上每一个色环代表的数字和意思,下表列出一些参考数值: ﻫ颜色有效数字倍率电阻值允许偏差ﻫ银- 0.0１(K)±10%金- ０.１(Ｊ)±5％黑0 １－棕1 １０(F)±1% ﻫ红２1０²（G）±２%橙3 １0³－黄４１0４-绿 5 １05 (D)±０．５% ﻫ蓝6 10６（H)±0.2%紫７１07(B)±0.1% ﻫ灰8 10８ﻫ白9 10９ﻫ无- (M)±2０% ﻫﻫ小型电阻由于体积比较小,因此都采取色标法来表示电阻的阻值及允许偏差,按照上表,可以读出一个电阻的阻值和允许偏差.ﻫﻫﻫ第一位色带(黄) 第一位色带（紫)第二位色带(紫) 第二位色带(蓝）ﻫ倍率(黑) 第三位色带（灰）允许偏差(金) 倍率(金）ﻫ允许偏差(棕)R＝４7×1Ω±5%=47Ω±5%R=768×0.1Ω±１%=７6.８Ω±1% ﻫ５、测试电阻的仪表是数字万用表;测试人员先将数字万用表电源开关打开,将档位调在电阻档的合适位置（例如:测３30kΩ的电阻,应选择万用表的2MΩ档）.值得注意的是,在测试小阻值电阻的时候,应先将万用表两表笔短路,得到一个短路时的阻值,将测得的电阻值减去短路电阻值,才是真正的电阻阻值.五、电容ﻫ1、什么是电容:电容是由两层相互靠近的导体与中间所夹一层不导电的绝缘介质构成的,两个导体构成它的电极，用来储存电荷. ﻫ2、电容的基本单位:电容的基本单位是法拉(F）,常用的单位有uＦ(微法)、ｎＦ(纳法)、ｐF（皮法).１F=１０６ｕF=10９nＦ=1012 pF ﻫ3、电容按所用介质分类:纸介质电容、有机介质电容、陶瓷电容和电解电容(要注意的是:电解电容需要区分正负极性,区分方法①观察电容外包装,有“-”的一面是负极;②观察引脚，长脚是正极,短脚是负极）.ﻫ4、电容的主要性能参数是:标称电容量和允许偏差、耐压（抗电强度）、电容的损耗、温度系数. ﻫ5、电容的表示方法：母与数字混合表示：3n３＝３.3nF＝330０ｐF ﻫ三位数字表示，前两位是有效数字，第三位是1０的冥即容量中尾数零的个数,单位是pF:1０2=1０×10²ｐＦ=1nＦ472＝4700pF=4.7nF ﻫ4７３=4700０pF=4７nF=0.047uFﻫﻫ6、电容的允许偏差表示方法,可以用等级方法表示: ﻫﻫ等级0级Ⅰ级Ⅱ级Ⅲ级允许偏差±２％±5%±10% ±20% ﻫﻫ对于一般电容,也可以用字母表示: 字母J K M Nﻫ允许偏差±５% ±1０% ±2０% ±30% ﻫﻫ对于一些精密的电容,用字母表示的含义:字母 B C P F A G H ﻫ允许偏差±0.１% ±0.25% ±0．6２5％±１％±1.25% ±２％±1、替换前后的电路图：２.5% ﻫﻫﻫＴ5荧光灯替换支架替换前后的电路形式变化ﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫ2、在替换之前,电感镇流器在电路中起辅助启动和正常工作限流的作用,整体损耗在８W左右.3、在替换之后,电感镇流器在电路中仅起滤波器的作用,流过的电流仅为原来的１／４左右，根据专业测试仪器测试,损耗为1W左右. ﻫ四、本产品还可以替换T8电子镇流器线路的灯具,替换的示意图如下:ﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫ1、电子镇流器输入电源最好断开. ﻫ2、电子镇流器输出的4条灯脚线条线,附加说明：ﻫﻫ全部与电子镇流器断开.3、最终的接线如上图2所示. ﻫ4、一拖二或一拖三的电子镇流器的改造的最终接线也是和图２一样的.电子镇流器的工作原理及相关知识一、电子镇流器的工作原理、组成和优点:1、什么是电子镇流器:电子镇流器(Ballast）是指安装在电源与一个或几个荧光灯之间,将电源的交流电压变换为高频的交流电,使灯(单支或多支)正常启动和稳定工作的变换器或电子装置.2、电子镇流器的工作原理:电子镇流器是将低频的交流电通过整流转变为直流电,再经过逆变器变换为较高频率的交流电,由高频能量来驱动一只或几只灯管,使之启辉点亮并正常工作．逆变器一般工作于2０～70KHｚ的高频,无源电路输出级采用LC串联谐振电路,通过高频电压将灯点燃，在正常点亮以后由电感限制灯的电流;有源电路采用功率因素校正和和芯片驱动将灯管点燃,在正常点亮以后由电感限制灯的电流.在电子镇流器中，还可以增加一些附加电路,如：保护电路、调光电路等,来增加它的功能和扩大它的应用范围.3、电子镇流器的优点⑴能量损耗低、用电效率高⑵发光效率高、光色柔和⑶重量较轻、无闪烁及无噪声、有异常状态保护功能⑷有预热启动功能、可以实现调光和具有高功率因素二、电子镇流器生产的主要工序及注意事项:4、电子镇流器的流水线生产主要经过的工序①元器件检测②根据生产任务和配料清单配料③插件④波峰焊接⑤补焊⑥调试⑦老化⑧装配与成品检测5、在波峰焊中，焊接温度的高低对线路板有哪些影响?温度过高:⑴印制线路板会发生变形⑵阻焊膜会起泡⑶对元器件造成损伤．温度过低:⑴焊点毛糙、不光亮⑵出现虚焊及拉尖6、补焊工序要做哪些事情?⑴将摆放不整齐的元器件扶正⑵补虚焊点、漏焊点及漏插的元器件⑶有能力时，要将插反的元器件(如二极管)纠正.７、一个良好的焊点是怎么样的?一个良好的焊点应该焊点光滑、锡量适中、无毛刺、砂眼、气孔,无拉尖、桥接和短路等现象.8、什么是线路板的调试?焊接好的线路板经检查无误后,要逐个进行测试，在输出端接相应功率的灯管,在输入端加额定交流电压,检测电子镇流器是否正常工作,各项参数是否满足技术要求,将出现故障的进行返修,称为线路板的调试.三、涉及到镇流器的一些专业用语:１、线路功率(Lｉne Ｐower）:在镇流器的额定电源电压和额定电源频率下,镇流器和灯的组合体所消耗的总功率.２、线路功率因素(Liｎe ＰoｗeｒFactoｒ):镇流器和灯组合体的功率因素,它等于线路有功功率与视在功率之比,符号为λ.３、镇流器的流明系数:灯与在额定电源电压下的被测镇流器配套工作时的光通量同该灯与在额定电源频率下的基准镇流器配套工作时的光通量的比值.符号为μ.4、总谐波失真:它是各次谐波分量的均方根值与基波有效值之比，以ＴＨD来表示.5、灯电流波峰比:指灯电流的峰值与电流的均方根值之比.6、异常状态：指镇流器处于灯开路或灯不能正常启动等非正常状态．在异常状态下,电子镇流器的安全性应不受到损害.7、光效:光源所发出的光通量与所消耗的电功率之比,单位是1m/W（流明／瓦).８、显色指数：指物体用该光源照明和用标准光源照明时,其颜色符合程度的量度,其值越大越好,最大为1,符号为Ra．9、寿命:一只成品灯从点燃至“烧毁”,或者灯工作至低于标准中所规定的寿命性能的任一要求时的累计时间．10、亮度L:单位是cd/ m2(坎德拉/米2 ),1m２的面光源在其法线方向的光强度为光1cd,则光源在该方向的亮度为1 cｄ/ ｍ2 .电子镇流器流水线生产的操作方法必须明确各工序的正确作业方法(包括产品技术要求和流程控制）,加强对产品质量的监控,使电子镇流器的产品质量得到保证．一、插件的工作项目及注意事项１.、插件班组组长根据车间下发的生产任务单,按《电子镇流器配件册》上的具体参数填写领料单，交车间技术员审核,由车间主管签字后到仓库领取原材料.2、组长对仓库发出的原材料的型号、规格、数量进行核实,确认无误后领回车间发给插件人员.3．、组长按照所插线路板型号、元件高度、难易程度、脚位多少,合理的安排插件．将作业分配卡发到员工手中,作业分配卡上要写清楚元件代号、规格和特殊要求．要求在插件过程中前后衔接顺畅．4.、插件人员将作业分配卡夹在玻璃层中,将领到的元件与作业分配卡上书写的元件型号、规格、数量进行核对,确保无误.5、在整个插件过程中,一定要注意二极管、电解电容、三极管、磁环、扼流圈的方向性，不得出现插错、插反、漏插等异常情况.二、波峰焊的工作项目及注意事项:6、所使用的机器：半自动波峰接机、SC280S半自动切脚机、SG25０磨刀机.7、半自动波峰焊机使用前的安装与调试⑴.将机器外壳接地,防止漏电而导致触电事故的发生,开启电源.⑵．调整喷雾口挡板宽度,使机械手装入待焊线路板后能在挡板间顺利通过.⑶．在瓶内装满免清洗助焊剂,拧紧瓶盖后将其倒扣在焊剂槽内，焊剂液面高度可调节机器左侧的底角,使其液面高度在喷头高度的１／2处，用手按住喷雾开关,检查喷雾口是否有焊剂喷出,调节喷雾调节旋钮,使喷雾量适中.⑷. 将锡温控制设定在250℃,打开锡槽电源开关,此时电源指示灯亮,锡温显示为室温.⑸．打开冷却、排烟电源开关,检查冷风出口，烟雾出口是否有气流出来.⑹. 将机械手移至焊锡槽上方，压下操作手柄,调整高低水平钮,使线路板装夹导板与熔锡表面接触,并使导板上槽口下沿与熔锡面高低位置相同.８、半自动波峰焊机操作方法⑴. 将待焊接的线路板装入线路板装夹导板,检查线路板上有无缺件、插反.⑵.用刮板刮去焊锡槽表面的氧化层.左手按住喷雾开关，右手握操作手柄将其在喷雾口上方匀速通过，此时喷雾口喷出的助焊剂均匀地喷涂在待焊线路板上,松开左手,喷雾结束.⑶．将喷过助焊剂的线路板缓慢移到焊锡槽上方,使线路板表面助焊剂略干.⑷. 将机械手轻轻下压至下限,使线路板与溶锡表面接触约3秒钟，上下移动必须缓慢．⑸.拉出机械手至冷风出口,停留2秒,再向左移动,此时线路板停留在风口上．９、操作过程中要注意的几点:⑴. 助焊剂为易燃物品,禁止靠近烟火.⑵. 手不得伸入机器内部，必须注意熔锡槽内带有高温.⑶. 在遇到停电时,必须要关闭电源开关,防止机器损坏．⑷. 锡槽内严禁滴入各种液体,滴入时产生热膨胀会使熔锡溅出.⑸. 在每次使用完毕后,要注意机器的清洁保养工作.10、SＣ280Ｓ半自动切脚机的使用方法:⑴. 调轨道板至最宽,确认刀座无尘后适当旋紧螺钉固定压盖.⑵. 缓慢将轨道板调至线路板同宽处,使轨道宽度与刀片高度比出口处略大0.1～0.3毫米．调节轨道支承座.⑶.切脚高度为焊锡点以外1~２毫米为标准,不允许切割到焊锡点,保证焊锡点质量．⑷．锁紧带锁脚轮使机器不易移动．⑸.插上电源,打开电源开关,拉出推杆,放待切线路板于轨道板槽口上,缓慢均匀的将推杆推入,不可用力过猛,以免损伤刀片.三、补焊人员的工作项目及注意事项:1１、工作中要注意的几点：⑴．必须要明确哪些焊点是不符合实际要求的，针对这些焊点进行补焊.。
CFL
元器件选择规律节能灯镇流器的原理并不难，难就难在它工作在高温和高密度元件排列的状况下，对元器件之间的搭配要求很高，搭配稍微有点偏差，就会直接导致整批产品质量不过关，目前尚未见到有关的节能灯设计的专著出版。
本人在日常的工作中经过大量的实验，经过分析整理浩如烟海的实验数据后，总结出节能灯的十大经验定律。
现介绍如下，供大家在设计荧光灯电子整流器时参考。
定律1：隔热层的选用：实际功率在20瓦以下的节能灯不需要隔热层，20瓦以上的节能灯需在灯罩上加装能和外界对流的空气隔热层。
定律2：磁芯的选用规律是：７瓦以下的灯用EE10mm,11瓦以下的灯用EE13mm，15瓦以下的灯用EE16mm，20瓦以下的灯用EE19mm，40瓦以下的灯用EE25mm，60瓦以下的灯用EI28mm，100瓦以下的灯用EI33mm。
磁芯间隙的规律是：20瓦以下的灯用0。
4mm，40瓦以下的灯用0。
6mm，100瓦以下的灯用0。
8mm。
定律３：脉冲变压器（俗称磁环）的选用规律是：７瓦以下的灯用￠８mm、５K磁环，用电磁线按３：１１：３绕成。
７—２０瓦的灯用￠１０mm、７K磁环，用电磁线按１：７：１绕成。
２０—３０瓦的灯用￠１０mm、７K磁环，用电磁线按２：３：２绕成。
３０—４０瓦的灯用￠１０mm、７K磁环，用电磁线按３：３：３绕成。
４０—５０瓦的灯用￠１０mm、７K磁环，用电磁线按４：４：４绕成。
５０—１００瓦的灯用￠１０mm、７K磁环，用电磁线按２：３：２绕成。
定律４：滤波电解电容器的选用规则是：７瓦以下的灯用２。
２uF，７—１１瓦的灯用３。
３uF，１１—１５瓦的灯用４。
７uF，１５—２０瓦的灯用１０uF，２０—４０瓦的灯用２２uF，４０—６０瓦的灯用３３uF，６０—１００瓦的灯用６８uF。
定律５：灯头电容的选用规律是：第一，灯头电容的耐压值一定要１０００伏以上；第二，电容量的选择是这样的，７瓦以下的灯用１５２，７—１５瓦的灯用２２２，１５—２０瓦的灯用３３２，２０—２６瓦的灯用４７２，２６—３２瓦的灯用６８２，３２—４０瓦的灯用８２２，４０—５０瓦的灯用１０３，５０—６０瓦的灯用１２３，６０—８０瓦的灯用１５３，８０—１００瓦的灯用１８３。
灯具设计中的国家标准
3m 81 81-51 51-22 51 15-16
4m 75 75-45 45-16 45 9-12
三、灯具安全标准
• 一、灯具适用的标准为安全标准和电性能标准，具体灯具适用的标准如下：
1、GB7000.1-2002《灯具一般安全要求与试验》 对应的国际标准为IEC 660598-1：1999 代替 GB7000.1-1999 2、 GB7000.10-2002《固定式通用灯具安全要求》 对应的国际标准为IEC 660598-2-1：1979 3、 GB7000.12-2002《嵌入式灯具安全要求》 对应的国际标准为IEC 660598-2-2：1979 4、GB7000.11-1999 《可移动通用灯具安全要求》 5 GB17625.1-2003 《电磁兼容 限值 谐波电流发射限值（设备每相输入电流≤16A）》 6、 GB17743-1999《电气 照明和类似设备的无线电骚扰特性的限值和测量方法》 • 说明：灯具的电器性能标准与电子镇流器的电器性能标准是一致的，在这里，我们主要讲一讲灯具 的安规标准： GB7000.1标准是一个通用标准，但对于某一个特殊灯具，要求分支标准和GB7000.1标准一起，配 合使用。 二、灯具设计的安规注意事项： 1、公司的灯具分为固定式、嵌入式和可移动式等3种。 2、灯具的IP等级分类：（见下页）
最后，此次关于标准运用的讲座，只是一个侧面的缩影，更为详细的内容，希望大家能够找到一些详细 的标准，查询相关的内容。希望大家以后能够多多的关注一些标准，接合自己的产品开发，尽量少 走一些弯路，避免一些不必要的产品开发浪费。谢谢大家的参与。晚上辛苦了。
谢 谢！晚安！
探测器，球体直径为50mm, 不应完全进入
探测器，球体直径为12.5mm, 不应完全进入 探测器，球体直径为2.5mm, 不应完全进入 探测器，球体直径为1.0mm, 不应完全进入 不可能完全阻止灰尘进入， 但灰尘进入的数量不 会对设备造成伤害 柜体内在20毫巴的低压时不 应进入灰尘
电子镇流器的标准与测试
故障状态测试 上
• 测试条件 输入电压：额定电压的90～110﹪，输入频率：额定频率。 小于规定的爬电距离和电气间隙、所有的电感除限流电感 ﹝不包括线匝间或绝缘套管体需要短路﹞半导体器件、电 解电容。 注：UL935标准中规定，限流电感在20﹪处抽头，需做过 功率试验。 • 测试项目 对关键元器件没有合格书，需进行开路和短路试验。 有元器件破环，使得镇流器不能工作。允许更换可能损坏 的元器件继续试验。
关键元器件介绍
• 根据电子镇流器工厂检查作业指导书，对关键元 器件和材料需要进行定期确认检查。 功率三极管 GB/T6590 晶体管热敏参数筛选仪 整流二极管 GB/T4023 晶体管特性图示仪 电解电容器 GB/T5993 电解电容漏电测试仪 保险丝 GB9364 目视认证标识 线路板 GB/T4677 目视认证标识 X和Y电容 GB/14472 目视认证标识 电感器件：要有规格确认书，并通过例行试验。 谐振电容：要有规格确认书，并通过例行试验。
耐火试验
• 测试条件 一个完整的整流器，灼热丝顶部的温度为650度， 试验时间1分钟。 • 测试项目 绝缘材料的阻燃特性﹙预防电气火灾﹚。 试样下面平铺5层薄棉纸，尺寸：200±5mm。 • 判断的标准 试样压在灼热丝顶部，施加1N的力。灼热丝在试 验品上移动时，一直保持相应的压力。 试样从灼热丝移开后，在30S内试样上没有任何明 焰，任何火焰散落物不得点燃下面的薄棉纸。
• 测试条件 输入电压：额定电压，输入频率：额定频率。 给定的灯管，无感电阻、数字示波器。 • 测试项目 灯丝横向电压、灯管启动电压和辉光放电时间。 • 判断的标准 开路电压的波峰因数应不超过1.8，所测得的启动 电压应符合相应灯的参数表所规定的值。 替代电阻上的电压有效值不得大于10V。 灯管辉光放电的时间应不超过100ms。
Emc300A说明书V4[1].0
![Emc300A说明书V4[1].0](https://img.taocdn.com/s3/m/87da0df0f90f76c661371a17.png)
前言感谢您购买伏达仪器，在您使用本仪器之前，请首先确认下一页“装箱清单”中所列的所有配件是否齐全，若发现配件不齐，或有错误，请尽快与我公司或我们的代理商联系，以维护您的权益。
本仪器为精密电子仪器，为确保正确使用，以免使仪器遭到不必要的损坏，在操作仪器之前请详细阅读本使用手册；请妥善保存本手册，以便遇到问题时能及时查阅。
公司声明：1．对于本手册的内容如有不同理解，以本公司技术部门为准。
2．本手册所描述的内容可能并非仪器的所有内容，本公司有权对本产品的性能、功能、外观、附件、包装物等进行改进或改变，而不另行通知。
3．若有疑问请与我们联系。
装箱清单EMC300A 接收机1台同轴电缆1根通讯线1根电源线1根使用手册1份(电子档) 保修卡1份合格证1份0.5A保险丝1只目录前言1装箱清单2第一章概述 61.1引言61.2术语解释 61.3 功能及技术指标 8 第二章系统的安装 102.1系统的组成 102.2测试环境要求 102.3安装112.3.1地线安装 112.3.2仪器安装 112.3.3软件安装 132.4几种典型被测器件的布置142.4.1节能灯的布置 142.4.2电子镇流器的布置 142.4.3电子变压器的布置 152.4.4灯具的布置 162.4.5家用电器、电热器具及电动工具的布置 162.4.5.1台式设备的布置162.4.5.2落地式设备的布置182.4.5.3 无接地连接的手持设备布置 19第三章操作步骤入门 223.1操作步骤简述 223.2参数设置233.3特别注意25 第四章操作说明 264.1测试前的准备264.2进入主页264.2.1进入主页 264.2.2串行口选择 264.3图标概述284.4测试294.4.1选择标准 294.4.2扫频参数设置 324.4.3扫频测试334.4.4单点测试334.4.5终测 344.4.5.1自动终测 344.4.5.2手动终测 364.5放大扫频图 374.6保存测试结果 374.7打开测试结果 384.8打印报告 384.8.1打印扫频图384.8.2打印终测数据384.9 计量检定38第五章系统故障 395.1使用简单的对比方法 395.2 常见故障及处理方法 39第六章使用环境及保修 416.1使用环境 416.2更换保险丝 416.3保修 42第七章包装储运 437.1标志 437.2 包装 437.3 运输 437.4 储存 43第一章概述1.1引言当今，电子、电器产品的电磁兼容性越来越受到各国的重视，尤其是欧美等发达国家，更是强制执行。
电子镇流器UL测试标准
电子镇流器UL测试标准撰稿人:2007-11-6VIV A目录Table of Content适用的标准以及版本基本分类UL关键元器件介绍UL测试项目和要求1, 输入输出测试(input/output)2, 漏电流(Leakage current from enclosure measurement)3, 触电电流(Risk of Electric Shock)4, 正常以及异常温升测试(Normal&Abnorma Temperature Test)5, 异常测试(Class P)-Fault Condition Tests―Electronic Ballasts(Class P)6, 介电常数测试(Dielectric V oltage―Withstand Test)7, 跌落测试(Drop Test)8, 冲击测试(Compact Test)9, 拉力测试(Strain Relief Test)10,外壳应力测试(Mold Stress Test)11,潮态测试(Humidity Test)12, 淋雨测试(Water-spray Test)适用的标准以及版本UL9352001.5.26 Edition 10基本分类: RC(recognized) ListedUSA Canada USA+CanadaRCListedListed 的认证等级比RC认证等级高.Listed 是针对成品,RC是针对零部件-component.因此RC类对产品的结构要求很低.成品和零部件最直接的区别是成品可以直接面对消费者,但是零部件不可以.对于Listed 产品分为以下几类:Indoor :此类产品只能使用在干燥环境中(Dry Location)Outdoor Type 1 :此类产品可以使用在潮态环境,不能直接暴露在大气中,如果使用,灯具必须对其有防护功能.例如:可以使用在户外走廊._Outdoor Type 2 :此类产品使用环境同2,区别在于必须在镇流器外壳本身添加一个额外的防护壳,才能使用.Weatherproof :此类产品可以直接暴露在空气____UL关键元器件介绍塑胶材料要求出具UL黄卡Listed RCFlame resistance 94- 5V A 94-V-1Flame resistance 共分为5个等级,由高到低分别为:5V A,5VB, V-0,V-1, V-2 ,HBIndoor OutdoorUV stability No f1CTI (Comparative Tracking Index) 4HWI (Hot Wire Ignition) 3HAI (High Ampere Ignition) 2以上三项共分5个等级,有高到低分别为:0,1,2,3,4,5RTI (Relative Temperature Index) 根据实际测试的温度决定导线(Lead Wire)必须有UL认证(USA),CUL or CSA(Canada), 输入输出电源线:线径必须大于等于18号线,通常输入线电压要求300V,输出线电压要求600V.灯头导线:必须大于24号线,电压要求300V. 温度有实测值决定不限定厂家保险丝(Fuse)无论是电阻保险丝,玻璃管保险丝,还是延迟保险丝均需要UL+CUL认证限定厂家PCB板要求出具UL黄卡,关键的参数为阻燃等级V-1,以及RTI值,RTI值根据实际使用情况决定.105度或者130度Tube 热塑套管以及Sleeving 铁氟绒套管要求有UL认证电感(Inductance)漆包线(coil)以及骨架(bobbin)要求提供UL黄卡,骨架电木(phenolic)除外_UL测试项目和要求输入输出测试(Input/Output)测试的条件:输入电压:在额定电压的最大值(宽电压范围)输入频率:额定频率.如果标示额定频率为50/60hz,测试频率选择60hz.灯管工作状态:1.灯管正常工作 2.灯管失效3.不带灯管时间:待灯管工作稳定,最少15分钟后测量项目:测试输入电流和功率,在此基础上计算功率因数=输入功率/(输入电压* 输入电流)电子镇流器的最大启动电压分别在灯的三种工作状态下,测量每两两出线导线之间,以及输出线和接地线之间的电压,记录最大值.判断的标准:输入的电流和功率不能超出标称值的110%.漏电流(Leakage Current from Enclosure Measurement)测试原理图注意:镇流器外壳用锡泊纸包裹(Foil around ballast)测试步骤:①S1断开,S2置于中间,闭合电源开关,调整输入电压至额定电压最大值②S1断开,S2置A点,测量漏电流IA1,而后S2置B点,测量漏电流IB1③S2置中间,S1闭合,S2置A点,灯管启动的5秒内测量漏电流IA2,而后S2置B点,灯管启动的5秒内测量漏电流IB2④S2置中间,S1闭合,S2置A点,在灯管达到稳定的三种状态下分别测试漏电流IA3,IA4, IA5, 而后S2置B点,在灯管达到稳定的三种状态下分别测试漏电流IB3, IB4, IB5,判断标准:漏电流不应超过以下值注释:a:指在额定输入条件下,并在镇流器的任何工作条件下,包括灯管正常工作,不带灯管,以及灯管失效状态,任意输出线之间或者输入线之间测量出的电压最大值.不必测量隔离变压器型镇流器的初级和次级引线之间的电压.0.75mA>150VAC0.5mA≤150VAC最大漏电流(rms)最大测量电压a镇流器类型触电电流(仅适用于电子镇流器)(Risk of Electric Shock)测试原理以及方法注释:a:将单灯镇流器的灯管以及多灯镇流器的每个灯管依次从灯座的一端取下,对于多灯镇流器,应依次将每个灯管从其灯座中取下,然后重新装上,测定每条引线的对地电流.为了测量该电流,须在地与每根引线之间接一个无感的500ohm电阻器,然后测量流过该电阻的电流.500ohm无感电阻代替网络判断标准:电流限值如右:b.金属泊纸的宽度至少2 inch(51mm)包住灯管的整个圆周,且能沿着灯管纵轴移动.c:参考19.1,S1 on S2(A/B)d.将如下网络接至灯管的金属泊纸上b点.测试的方法:①S1 On,S2-A 沿者灯管来回移动金属箔,将金属箔定在V出最大值位置.纪录最大值②S2-B 纪录最大值,且将S2固定在值较大的一边.③包紧金属箔纸,并纪录最大值.④如果镇流器可以带不同类型的灯管,那么每种灯管重复以上①-③的操作记录最大值.判断的标准:测试出的最大电压值不能超出40MV正常温升以及异常温升测试(Normal&Abnormal Temperature Test)测试条件:①___额定最大的输入电压和频率②灯管正常工作③镇流器放置在40±5℃环境温度的烘箱中,灯管在25℃的环境温度中④异常温升:是在灯管失效的情况下测试温升(采用两个灯管,各取一个灯丝连结到镇流器上模拟,如果是多灯镇流器,则其它的灯正常工作)⑤如果镇流器可以配多种类型的灯管,则测试温升时选择测试点①所有电感的绕组(包括漆包线coil and 塑胶线winding)②所有电感的骨架(bobbin)除了电木除外(phenolic)③保险丝(Fuse)④输入输出导线(Lead Wire)⑤PCB板Under 整流二极管⑥PCB板Under 三极管⑦PCB板Under 工字电感⑧滤波储能电解电容的本体; 安规电容本体等所有的电容除了移项电容⑨塑件内部(上盖以及下盖)⑩塑件外部(上盖以及下盖) 判断标准:根据实际情况加以判断异常测试(Class P)-Fault Condition Tests―Electronic Ballasts(Class P)测试条件:在环境温度25度,对能向外接电路输出持续1Min 50w或者大于50w功率的电解电容,三级管和二极管的开路(Open)和短路(Short)以及电感开短路试验.通常测试的元器件为:①滤波储能电容②安规x电容③灯管边的一个LC震荡电容④起辉电容⑤整流二级管⑥三级管的b,c,e两两之间⑦所有的电感除了限流电感⑧限流电感的20%抽头判断标准:首先不能起火,且破环了的产品能通过以下6的介电常数测试①.所谓的class p主要是指以上故障状态下镇流器能够符合以下要求:①__有元器件破环,使得镇流器不能工作,或者②镇流器正常工作,且30分钟以内镇流器外壳的温度保持稳定,不在上升,或者③镇流器正常工作,且30分钟以内镇流器外壳的温度保持上升.这样需要将镇流器放置在40度的烘箱中保持这样的状态工作7个小时,看最终结果.介电常数测试(Dielectric V oltage―Withstand Test)测试条件:测试电压=2x(V)+1000 交流从零开始增加时间: 1min频率:60Hz漏电流:10mA测试点:①L.N合并对外壳(用金属箔包裹的)打②如果采用隔离变压器,则变压器的原副边线圈打③PWB裸板,Trace 和Trace之间承受2x(V)+1000 直流从0开始增加到最大值判断标准:不被击穿跌落测试(Drop Test)对于Indoor产品测试条件:高度: 3ft=0.91m测试三个样品,一个样品跌落三次,分别从不同的三个方向.判断标准:以第一个样品尽量能够跌落9次,如果第一个不过三次跌落(三个不同的面和地面接触),则视为失败.同时跌落后的产品要能够过介电常数测试,且没有裸露带电零部件对于Outdoor Type 1产品测试的样品需要预先放在-17.8度的环境下冷冻3Hours,拿出来后立即跌落对于Outdoor Type 2 and weatherproof产品测试的样品需要预先放在-35度的环境下冷冻3Hours,拿出来后立即跌落冲击测试(Compact Test)对于Indoor产品测试条件:球的尺寸:直径2Inch(50.8mm)球的重量:0.535kg冲击的高度:5ft(1.5m)判断标准:以第一个样品尽量能够冲击9次,如果第一个不过三次冲击(从三个不同的面),则视为失败.同时跌落后的产品要能够过介电常数测试,且没有裸露带电零部件对于Outdoor Type 1产品测试的样品需要预先放在-17.8度的环境下冷冻3Hours,拿出来后立即跌落对于Outdoor Type 2 and weatherproof产品测试的样品需要预先放在-35度的环境下冷冻3Hours,拿出来后立即跌落拉力测试(Strain Relief Test)对固定式镇流器测试条件:对输入输出的导线(根据实际情况决定是单跟导线还是一起)施加拉力,力的大小取镇流器重量*4 与89N(22 pound)中的较小值,但是最小不小于22N(5 pound)时间1min判断标准:导线不能移位输入输出导线采用免螺丝端子台测试条件:①导线剥线长度7.5-9.5mm(在标签上或者安装说明上标明)②同上的拉力试验,③补做额外的温升试验:在25度的环境温度中,给端子台通上输入输出测试中最大的输入电流或者标称额定电流中的较大值(镇流器出于非工作状态)④时间:到温度稳定.判断标准:①不得出现线断,端子台损坏,以及线被拉出的现象②其温度不得超过55度外壳应力测试(Mold Stress Test)对于塑胶外壳测试条件:环境:先将产品放在高于其正常温升10度的烘箱中或者70度的烘箱中, 取较大值,7Hours.取出冷确到常温.测试的力:20pound(89N) 从0开始在5Seconds内增加到89N.时间:1min工具:一根直径12.7mm的金属棒,顶端接触点为直径0.8mm的半圆.方法:测试时棒和塑件表面是垂直的.判断标准:外壳不能变形.潮态测试(Humidity Test)适合于Outdoor没有灌封的产品测试条件:温度和湿度:32±2摄氏度,88±2湿度,时间:168Hours判断标准:做介电常数测试,不击穿淋雨测试(Water-Spray Test)适合于Weatherproof产品,对于一些有外壳保护,很明显不进水的产品可以不作此项测试详细不做介绍Any mistakes ,Welcome to point out!Thanks!1946.8。
电子镇流器UL测试标准
电子镇流器UL测试标准撰稿人:2007-11-6VIV A目录Table of Content适用的标准以及版本基本分类UL关键元器件介绍UL测试项目和要求1, 输入输出测试(input/output)2, 漏电流(Leakage current from enclosure measurement)3, 触电电流(Risk of Electric Shock)4, 正常以及异常温升测试(Normal&Abnorma Temperature Test)5, 异常测试(Class P)-Fault Condition Tests―Electronic Ballasts(Class P)6, 介电常数测试(Dielectric V oltage―Withstand Test)7, 跌落测试(Drop Test)8, 冲击测试(Compact Test)9, 拉力测试(Strain Relief Test)10,外壳应力测试(Mold Stress Test)11,潮态测试(Humidity Test)12, 淋雨测试(Water-spray Test)适用的标准以及版本UL9352001.5.26 Edition 10基本分类: RC(recognized) ListedUSA Canada USA+CanadaRCListedListed 的认证等级比RC认证等级高.Listed 是针对成品,RC是针对零部件-component.因此RC类对产品的结构要求很低.成品和零部件最直接的区别是成品可以直接面对消费者,但是零部件不可以.对于Listed 产品分为以下几类:Indoor :此类产品只能使用在干燥环境中(Dry Location)Outdoor Type 1 :此类产品可以使用在潮态环境,不能直接暴露在大气中,如果使用,灯具必须对其有防护功能.例如:可以使用在户外走廊._Outdoor Type 2 :此类产品使用环境同2,区别在于必须在镇流器外壳本身添加一个额外的防护壳,才能使用.Weatherproof :此类产品可以直接暴露在空气____UL关键元器件介绍塑胶材料要求出具UL黄卡Listed RCFlame resistance 94- 5V A 94-V-1Flame resistance 共分为5个等级,由高到低分别为:5V A,5VB, V-0,V-1, V-2 ,HBIndoor OutdoorUV stability No f1CTI (Comparative Tracking Index) 4HWI (Hot Wire Ignition) 3HAI (High Ampere Ignition) 2以上三项共分5个等级,有高到低分别为:0,1,2,3,4,5RTI (Relative Temperature Index) 根据实际测试的温度决定导线(Lead Wire)必须有UL认证(USA),CUL or CSA(Canada), 输入输出电源线:线径必须大于等于18号线,通常输入线电压要求300V,输出线电压要求600V.灯头导线:必须大于24号线,电压要求300V. 温度有实测值决定不限定厂家保险丝(Fuse)无论是电阻保险丝,玻璃管保险丝,还是延迟保险丝均需要UL+CUL认证限定厂家PCB板要求出具UL黄卡,关键的参数为阻燃等级V-1,以及RTI值,RTI值根据实际使用情况决定.105度或者130度Tube 热塑套管以及Sleeving 铁氟绒套管要求有UL认证电感(Inductance)漆包线(coil)以及骨架(bobbin)要求提供UL黄卡,骨架电木(phenolic)除外_UL测试项目和要求输入输出测试(Input/Output)测试的条件:输入电压:在额定电压的最大值(宽电压范围)输入频率:额定频率.如果标示额定频率为50/60hz,测试频率选择60hz.灯管工作状态:1.灯管正常工作 2.灯管失效3.不带灯管时间:待灯管工作稳定,最少15分钟后测量项目:测试输入电流和功率,在此基础上计算功率因数=输入功率/(输入电压* 输入电流)电子镇流器的最大启动电压分别在灯的三种工作状态下,测量每两两出线导线之间,以及输出线和接地线之间的电压,记录最大值.判断的标准:输入的电流和功率不能超出标称值的110%.漏电流(Leakage Current from Enclosure Measurement)测试原理图注意:镇流器外壳用锡泊纸包裹(Foil around ballast)测试步骤:①S1断开,S2置于中间,闭合电源开关,调整输入电压至额定电压最大值②S1断开,S2置A点,测量漏电流IA1,而后S2置B点,测量漏电流IB1③S2置中间,S1闭合,S2置A点,灯管启动的5秒内测量漏电流IA2,而后S2置B点,灯管启动的5秒内测量漏电流IB2④S2置中间,S1闭合,S2置A点,在灯管达到稳定的三种状态下分别测试漏电流IA3,IA4, IA5, 而后S2置B点,在灯管达到稳定的三种状态下分别测试漏电流IB3, IB4, IB5,判断标准:漏电流不应超过以下值注释:a:指在额定输入条件下,并在镇流器的任何工作条件下,包括灯管正常工作,不带灯管,以及灯管失效状态,任意输出线之间或者输入线之间测量出的电压最大值.不必测量隔离变压器型镇流器的初级和次级引线之间的电压.0.75mA>150VAC0.5mA≤150VAC最大漏电流(rms)最大测量电压a镇流器类型触电电流(仅适用于电子镇流器)(Risk of Electric Shock)测试原理以及方法注释:a:将单灯镇流器的灯管以及多灯镇流器的每个灯管依次从灯座的一端取下,对于多灯镇流器,应依次将每个灯管从其灯座中取下,然后重新装上,测定每条引线的对地电流.为了测量该电流,须在地与每根引线之间接一个无感的500ohm电阻器,然后测量流过该电阻的电流.500ohm无感电阻代替网络判断标准:电流限值如右:b.金属泊纸的宽度至少2 inch(51mm)包住灯管的整个圆周,且能沿着灯管纵轴移动.c:参考19.1,S1 on S2(A/B)d.将如下网络接至灯管的金属泊纸上b点.测试的方法:①S1 On,S2-A 沿者灯管来回移动金属箔,将金属箔定在V出最大值位置.纪录最大值②S2-B 纪录最大值,且将S2固定在值较大的一边.③包紧金属箔纸,并纪录最大值.④如果镇流器可以带不同类型的灯管,那么每种灯管重复以上①-③的操作记录最大值.判断的标准:测试出的最大电压值不能超出40MV正常温升以及异常温升测试(Normal&Abnormal Temperature Test)测试条件:①___额定最大的输入电压和频率②灯管正常工作③镇流器放置在40±5℃环境温度的烘箱中,灯管在25℃的环境温度中④异常温升:是在灯管失效的情况下测试温升(采用两个灯管,各取一个灯丝连结到镇流器上模拟,如果是多灯镇流器,则其它的灯正常工作)⑤如果镇流器可以配多种类型的灯管,则测试温升时选择测试点①所有电感的绕组(包括漆包线coil and 塑胶线winding)②所有电感的骨架(bobbin)除了电木除外(phenolic)③保险丝(Fuse)④输入输出导线(Lead Wire)⑤PCB板Under 整流二极管⑥PCB板Under 三极管⑦PCB板Under 工字电感⑧滤波储能电解电容的本体; 安规电容本体等所有的电容除了移项电容⑨塑件内部(上盖以及下盖)⑩塑件外部(上盖以及下盖) 判断标准:根据实际情况加以判断异常测试(Class P)-Fault Condition Tests―Electronic Ballasts(Class P)测试条件:在环境温度25度,对能向外接电路输出持续1Min 50w或者大于50w功率的电解电容,三级管和二极管的开路(Open)和短路(Short)以及电感开短路试验.通常测试的元器件为:①滤波储能电容②安规x电容③灯管边的一个LC震荡电容④起辉电容⑤整流二级管⑥三级管的b,c,e两两之间⑦所有的电感除了限流电感⑧限流电感的20%抽头判断标准:首先不能起火,且破环了的产品能通过以下6的介电常数测试①.所谓的class p主要是指以上故障状态下镇流器能够符合以下要求:①__有元器件破环,使得镇流器不能工作,或者②镇流器正常工作,且30分钟以内镇流器外壳的温度保持稳定,不在上升,或者③镇流器正常工作,且30分钟以内镇流器外壳的温度保持上升.这样需要将镇流器放置在40度的烘箱中保持这样的状态工作7个小时,看最终结果.介电常数测试(Dielectric V oltage―Withstand Test)测试条件:测试电压=2x(V)+1000 交流从零开始增加时间: 1min频率:60Hz漏电流:10mA测试点:①L.N合并对外壳(用金属箔包裹的)打②如果采用隔离变压器,则变压器的原副边线圈打③PWB裸板,Trace 和Trace之间承受2x(V)+1000 直流从0开始增加到最大值判断标准:不被击穿跌落测试(Drop Test)对于Indoor产品测试条件:高度: 3ft=0.91m测试三个样品,一个样品跌落三次,分别从不同的三个方向.判断标准:以第一个样品尽量能够跌落9次,如果第一个不过三次跌落(三个不同的面和地面接触),则视为失败.同时跌落后的产品要能够过介电常数测试,且没有裸露带电零部件对于Outdoor Type 1产品测试的样品需要预先放在-17.8度的环境下冷冻3Hours,拿出来后立即跌落对于Outdoor Type 2 and weatherproof产品测试的样品需要预先放在-35度的环境下冷冻3Hours,拿出来后立即跌落冲击测试(Compact Test)对于Indoor产品测试条件:球的尺寸:直径2Inch(50.8mm)球的重量:0.535kg冲击的高度:5ft(1.5m)判断标准:以第一个样品尽量能够冲击9次,如果第一个不过三次冲击(从三个不同的面),则视为失败.同时跌落后的产品要能够过介电常数测试,且没有裸露带电零部件对于Outdoor Type 1产品测试的样品需要预先放在-17.8度的环境下冷冻3Hours,拿出来后立即跌落对于Outdoor Type 2 and weatherproof产品测试的样品需要预先放在-35度的环境下冷冻3Hours,拿出来后立即跌落拉力测试(Strain Relief Test)对固定式镇流器测试条件:对输入输出的导线(根据实际情况决定是单跟导线还是一起)施加拉力,力的大小取镇流器重量*4 与89N(22 pound)中的较小值,但是最小不小于22N(5 pound)时间1min判断标准:导线不能移位输入输出导线采用免螺丝端子台测试条件:①导线剥线长度7.5-9.5mm(在标签上或者安装说明上标明)②同上的拉力试验,③补做额外的温升试验:在25度的环境温度中,给端子台通上输入输出测试中最大的输入电流或者标称额定电流中的较大值(镇流器出于非工作状态)④时间:到温度稳定.判断标准:①不得出现线断,端子台损坏,以及线被拉出的现象②其温度不得超过55度外壳应力测试(Mold Stress Test)对于塑胶外壳测试条件:环境:先将产品放在高于其正常温升10度的烘箱中或者70度的烘箱中, 取较大值,7Hours.取出冷确到常温.测试的力:20pound(89N) 从0开始在5Seconds内增加到89N.时间:1min工具:一根直径12.7mm的金属棒,顶端接触点为直径0.8mm的半圆.方法:测试时棒和塑件表面是垂直的.判断标准:外壳不能变形.潮态测试(Humidity Test)适合于Outdoor没有灌封的产品测试条件:温度和湿度:32±2摄氏度,88±2湿度,时间:168Hours判断标准:做介电常数测试,不击穿淋雨测试(Water-Spray Test)适合于Weatherproof产品,对于一些有外壳保护,很明显不进水的产品可以不作此项测试详细不做介绍Any mistakes ,Welcome to point out!Thanks!1946.8。
电子镇流器常见的故障
----电子镇流器检修步骤1.日光灯最多的故障是灯管不亮，开灯无任何反应。
首先，测量R0是否烧断。
RO本身就是起保险作用，一旦过流就会烧断，以免损坏更多的元件。
有的镇流器在RO处接的就是0. 5A的保险管。
若RO烧断，必存在过流故障。
更换R05寸在a处断开(见附图)，用指针式万用表Rx10k挡测市电引线两端的电阻应为2Mf以上(R1+R2的串联值);对调表笔测试，也应一样。
若为二，整流桥中有二极管烧断;若小于2Md2较多，则C1、C2漏电;若此电阻值符合一要求，可加电测a,b两点间应有大约300V的直流电压。
但有时一加电就烧断RO，这是整流桥中有短路的二极管，应逐一侧量D1-D4的正反向电阻。
整流二极管损坏的概率很小，而滤波电容损坏的较多，特别是像附图那样，C1和C2串联使用，会引起连锁反应，一个电容击穿，另一个也随之损坏。
更换时，最好选用耐压300V的电容。
2.在确定整流滤波电路良好后，再着手检查以后的电路。
由于a处断开，用万用表RX10k挡正测a,b两点间的电阻(红表笔接b，黑表笔接a)，此值应大于500kSZ。
若为00，应查R10,VT2的c-e极间是否烧断;若在470kn左右，则在VT2的c-e极间严重漏电，甚至短路，这里提出一个容易误判的问题，当钡」a,b之间的电阻时只有30kf左右，好像是VT2漏电，其实不然，因为用1 OkS2挡测量，表内9V电压加在a,b间，给VT2注人偏流，VT2处于导通状态，所以c-e间电阻小，不是漏电。
3.确定a,b间电阻正确后，用万用表Rxlk档测VTl和VT2的两个PN结电阻，大致判断这两只三极管的性能。
需注意的是，测VT1的PN结电阻时，要断开R5，才能获得正确读数。
用Rxl挡测R5至1110的电阻值，这些电阻都有烧断的例子。
烧断119,1110更是常见的，这两只电阻使用过久阻值会增加，只要它们的值大于2dZ，电路就不容易起振，灯不亮，应重点检查。
至于D5、D6、C4的耐压较高，磁环变压器Trl绕组线径粗，绝缘也好，这些都不可能损坏。
IEC标准
IEC 标准.doc序号标准编号标准名称1IEC 747-12-1半导体器件第1节:用于光纤系统和子系统的带/不带抽头光发射/红外发射二极管空白详细规范2IEC 61300-2-26-1995光纤互联装置和无源部件基本试验和测量步骤第2- 26部分:减雾试验3ISO/IEC TR 15504-4-1998信息技术软件过程评估第4部分:对执行评估指南IEC 60512-23-3电子设备用机电元件，基本试验规程和测量方法第23-3部分:试验423C5 IEC 60432-1-1999白炽灯.安全规范.第1部分:家用和类似一般照明用钩丝灯6 IEC 60335-2-25-2002家用和类似用途电器.安全.第2-25部分:微波炉（包括组合微波炉）的特殊要求7IEC 61300-2-18-1995光纤互联装置和无源部件.基本试验和测量步骤.第2- 18部分:干热.耐高温试验8IEC 60317-54-2001特种绕组线规范.第54部分:聚酯漆包圆铜线155L级9 IEC 61300-3-25-1997光纤互连设备和无源元件.基本试验和测量程序.第3部分第25节:检验和测量.装配有光纤的金属加固环间的同心度10 IEC 60027-2-2000电气技术用字母符号第2部分：电信和电子学11 IEC 598-2-18照明设备第2部分:游泳池用和类似用途的灯具12 IEC 60695-2-10着火危险试验第2-10部分:基于灼热/发热丝的试验方法灼热丝设备及通用试验程序13 IEC Publication 747-6半导体器件分立器件和集成电路第6部分：闸流管14 IEC 60799电气附件软线组件和互连软线组件15IEC 60721-3-5 Classififcation of groups of environmental parametersand their severities- Section 5:Ground vehicle installations16IEC 61300-3-36-2000纤维光学互连器件和无原元件基本试验和测量程序第3-36部分:检查和测量光纤连接器套管内径和外经测量17IEC 60969普通照明用自镇流灯性能要求18IEC 1169-33射频连接器第33部分:BMA系列射频连接器的分规范19 IEC929修订2管形荧光灯用交流供电电子镇流器性能要求20IEC 61000-4-3-2001电磁兼容性(EMC)第4-3部分:辐射、辐射频率和电磁场抗扰试验21IEC 920-1993管型荧光灯镇流器通用和安全要求修订122IEC 60068-2-78 环境试验23IEC 61312-4-1998防止雷电电磁冲击第4部分:现有结构下设备的防护24IEC 60335-2-2-2002家用和类似用途电器的安全第2-2部分:真空吸尘器和吸水清洁电器的特殊要求25IEC 60512-1-2001电子设备用连接器-试验与测量第1部分:通用26 IEC878医用电气设备用的图形符号27IEC 60038 Edition 6. 2-2002 IEC 标准电压28IEC 1169-1射频连接器修订1第1部分:通用指标一通用要求和测量方法29IEC 61347-2-10灯的控制装置第2-10部分:高频冷起动管形气体放电灯(霓虹火管)用电子逆变器和变流器的特殊要求30IEC 60335-2-91-2002家用和类似电器的安全31IEC/PAS 61300-3-29-2002纤维光学互连器件和无原元件基本试验和测量程序第3-29部分:检查和测量表征DWDM元件的光谱传输功能振幅的测量技术32 IEC 60335-2-3-2002家用和类似用途电器的安全第2-3部分：电熨斗的特殊要求33 IEC 60601-2-30医用电气设备的安全要求第2-30部分：自动循环血压监视设备的安全要求34 IEC 884-1 Amendementl修订1家用和类似用途的插头插座第1部分:一般要求35 IEC 60364-1-2001建筑物的电气设施36IEC 61300-2-3-1995纤维光学互连器件和无源元件基本试验和测量程序第2-3部分:试验静态剪切力37IEC 603-2-1995卬制板用频率低于3MHz的连接器38IEC Publication 581-7高保真音响设备和系统最低性能要求第7部分：扬声器39 IEC 60664-1 Edition 1. 2-2002低压系统内设备的绝缘配合第1部分:原则、要求和试验40IEC 512-16-20电子设备用机电部件:基本试验程序和测量方法第16部分：触电和端接的机械试验第20节:试验16t-机械强度（无焊连接的引线端接）41IEC 598-2-7灯具第2部分:特殊要求第7节:庭园用便携式灯具42 IEC Publication 811-1-4电缆绝缘和护套材料的通用试验方法第1部分:一般使用方法第4节:低温试验43IEC 60335-2-4-2000修改1家用和类似用途电器的安全第2-41部分:温度不超过35?的液体泵的特殊要求44IEC Publication 716信号发生器特性的表示法45IEC 60335-2-44家用和类似用途电器的安全第2-44部分:熨平机的特殊要求46 IEC TR 61340-2-2静电第2-2部分:测量方法、充电率的测量47 IEC61300-3-27-1997纤维光学互连器件和无原元件基本试验和测量程序第3-27部分：多心连接器插头的孔位测量48 IEC 68-2-18环境测试第2部分:试验一试验R和指南：水49 IEC 61300- 3-5-2000纤维光学互连器件和无源元件基本试验和测量程序第3-7部分;检查和测量波长衰减函数50 IEC 61124可靠性试验-恒定失效率和恒定失效率密度的一致性试验51 IEC 61643-311低压浪涌保护装置元器件第311部分:气体放电管规范52 IEC 61260-1995电声学分倍频程和频程频带滤波器53IEC 60068-3-7 环境试验54IEC 868-0闪烁计0部分：闪烁严酷度评定55IEC 60748-4半导体器件-集成电路第4部分:接口集成电路56IEC 60695-4着火危险试验第4部分:着火试验术语57IEC 61747-5液晶和固态显示设备第5部分:环境、耐久性和机械试验方法58IEC 60728-1电缆分配系统第1部分：59IEC 61199单端荧光灯安全规范60ISO/IEC TR 15504-5-1999信息技术软件过程评估第5部分:评估模型和指示符指南61ISO/IEC TR 15504-8-1998信息技术软件过程评估第8部分:确定供方过程能力的使用指南62IEC 61076-3-100用于直流，低频模拟和数字高速流应用的连接器-第3- 100部分:通过质量评估的方形连接器-用于带有梯形外壳和在1. 27MM双行上的带状触点的-系列屏蔽连接器的详细规范63IEC 60424-1铁氧体磁芯表而不平度极限值的导则64ISO/IEC TR 15504-9-1998信息技术软件过程评估第9部分:词汇65IEC 335-2-40家用和类似用途电器的安全66IEC 60738-1-1-1998热敏电阻器-直热式阶型正温度系数第1-1部分:控白详细规范：限流应用评定水平EZ67IEC 61000-4-6电磁兼容性第4-6部分:试验和测量方法，抗射频场引起的馈电线感应干扰68IEC 60335-2-12-2002家用和类似用途电器的安全第2-12部分:保温板和类似器具的特殊要求69ISO/IEC TR 15504-6-1998信息技术软件过程评估第6部分:评估员资格指南70 IEC 68-2-56环境试验第2部分:测试-用于设备基础Cb测试的潮热、稳态测试71 IEC 60335-2-62-1998修订2家用和类似用途电器的安全第2-62部分:商用电洗池的特殊要求72IEC 60068-4 AMENDMENT 2-1994修订2基本环境试验规程第4部分:供规范编制者用的资料试验概述73IEC 61169-32射频连接器第32部分:具有螺旋耦合的外导体的内直径为l,85mm(0. 072in)的射频同轴电缆连接器74IEC 60335-2-81-2002家用和类似用途电器的安全第2-81部分：暖脚器和加热垫的特殊要求75IEC Publication 598-2-7-补充1照明设备第2部分:特殊要求第7节：公园用便携式照明设备76IEC 60664-4低压系统中设备的绝缘配合第4部分:关于高频电压应力的考虑77 IEC 61000-6-1-1997电磁兼容(EMC)-第6部分:通用标准第1节:住宅商业和轻工业环境的抗扰性78IEC 60245-6 Amendment 1 rubber insulated cables-Rated voltages up to and including 450/750v- Part 7: Heat resistant ethylene-vinyl acetate rubber insulated cables79ISO/IEC 12207-1995 INFORMATION TECHNOLOGY - SOFTWARE LIFE CYCLE PROCESSES - AMENDMENT 180IEC 60695-2-13着火危险试验第2-13部分:基于灼热/发热丝的试验方法材料的灼热丝起燃性试验81IEC 1000-5-1-1996电磁兼容(EMC)-第5部分:安装和缓解导则第1节:一般考虑EMC基础出版物82IEC 60990-1999接触电流和保护导体电流的测量方法83IEC 747-8-2-1993半导体器件分立器件第8部分:场效应晶体管第2节：用于规定外壳功率放人器应用的场效应晶体管空白详细规范84IEC 721-3-6-1991 AMENDMENT 1 CLASSIFICATION OF ENVIRONMENTAL CONDITIONS PART 3:84IEC 60730-1家用和类似用途的自动电控制-第1部分:总要求86 IEC 1309家用深油炸锅，性能测试方法87IEC 61747-3-1液晶和固态显示器件-第3-1部分:液晶显示(LCD)元件-空白详细规范88IEC 1076-4-101直流、低频模拟应用及高速数据率的数字应用中用的带有质量评定的连接器89IEC 721-1 Classification of environmental conditions Part1:Environmental Parameters and their severities90 IEC 748-3 IEC748-3补充2半导体器件集成电路第3部分:模拟集成电路91 IEC 747-11 IEC 747-11补充1半导体器件第11部分:分立器件分规范92IEC 60312家用真空吸尘器、性能测试方法93IEC 60998-2-2002家用和类似用途低压电路连接器件第2-2部分:作为单独分立件的带有无螺纹型夹紧装置的连接器件的特殊要求94IEC 721-2- Classification of environmental condtions part2:Environmental conditions appearing in nature. Fauna and flora94IEC 61300-2-16-1995纤维光学互连器件和无源元件基本试验和测量程序第2-16部分;试验霉菌生长95IEC 60384-8修改2电子设备用固定电容器第8部分:分规范：1类陶瓷介质固定电容器96IEC 61326测量、控制和实验室用电气设备电磁兼容性要求97IEC 61300-2-41-1998纤维光学互连器件和无原元件基本试验和测量程序第2-41部单模调整式无角度光纤连接器衰减的筛选分:试验98IEC 601-2-27医用电气设备的安全要求第2部分:对于心电图监控设备安全性的特殊要求99IEC 61000-3-2-2001电磁兼容性(EMC)极限值谐波电流辐射的极限值(输入16A/相)AMD1-97, AMD2-98100IEC 605-3-2设备可靠性试验第3部分:优先试验条件在气候保护场所固定使用的设备-精模拟101IEC 884-1家用和类似用途的插头插座第1部分:一般要求102IEC 61076-4-103直流低频模拟和数字高速数据应用的连接器第4-103部分:带评定质量的卬刷板连接器-带屏蔽和2, 5MM基栅的两部分连接器详细规范104 IEC 60061-2 amend. 19灯头、灯座及检验其安全性和互换性的量规第2部分: 灯座105 IEC 61300-3-40-1998纤维光学互连器件和无原元件基本试验和测量程序第3-40部分:检查和测量带偏振保持尾纤连接器消光比106 IEC 60598-2-3灯具第2部分:特殊要求第3节:道路和街道照明用灯具107 IEC 60598-2-22灯具第2部分:特殊要求第22节:应急照明灯具108 IEC 1088超声压电陶瓷换能器的特性和测量109IEC 60300-3-5可靠性管理第3-5部分:应用指南-110IEC 748-2-9半导体器件集成电路第2部分:数字集成电路第9节:M0S紫外光可擦除电子编程只读存储器空白详细规范111IEC 60061-3 Amend. 26灯头、灯座及检验其安全性和互换性的量规第3 部分:量规112 IEC 61643-341低压浪涌保护装置元器件113 IEC 335-2-58家用和类似用途电器的安全第2-58部分:商用电洗碟机的特殊要求114 IEC 60027-1 AMENDMENT 1-1997电工技术用字母符号第1部分;总则115 IEC 68-2-1-1994修订2环境试验第2-1部分:试验A:寒冷116IEC 60335-2-31-2002家用和类似用途电器的安全.第2-31部分:排油烟机的特殊要求117IEC 61300-2-36-1995光纤互联装置和无源部件基本试验和测量步骤第2-36部分:试验易燃性（着火危险）118IEC 1000-2-4 电磁兼容119IEC 748-1-1993 Amendment 2 Semiconductor devices Integrated circuits Parti:General 120 IEC 60598-2-3-1997照明设备第2部分:特殊要求第3节:路灯和街灯照明设备121 IEC 60127-2-2003小型熔断器第2部分:管状熔断体122 IEC 60027-4-1985电气技术用字母符号第4部分:旋转电机用的量的符号123 IEC 60738-1-4-1998热敏电阻器直流式突变型正温度系数第1-4部分：空白详细规范敏感作用评估级别EZ124IEC 60721-3-2环境条件分类第3部分:125IEC 60081修订2双端荧光灯性能规范126IEC 748-20半导体器件-集成电路第20部分:薄膜集成电路和混和集成电路总规范127IEC 1000-2-1电磁兼容性第2部分:环境第1节公共电源系统中低频传导的干扰和信号的电磁环境说明128IEC 60885-1-1987电缆的电气试验方法第1部分：电压450/750v及以下电缆.软线和电线的电气试验129IEC 874-7光纤与光缆连接器第7部分:光纤连接器分规范-FC型130IEC 721-3-7 CLASSIFICATION OF ENVIRONMENTAL CONDITIONS- PART 3: 131 IEC 384-14修订1分规范:抑制电磁干扰与电源连接的固定电容器132 IEC 60898-1 修定1电气附件家用和类似设施用的过电流保护断路器133 IEC 60335-2-58修改1家用和类似用途电器的安全第2-58部分:商用电洗碟机的特殊要求134 IEC 61076-4-102用于直流，低频模拟和高数字流应用上的通过质量评估的连接器135 IEC 998-1家用和类似用途低压电路连接器件136IEC 60748-2-12 Semiconductor devices- Integrated circuits- Part 2- 12：Digital integrated circuits- Blank detail specification for programmable logic devices(PLDs) 137IEC 60754-1-1994电缆燃烧时释出的气体的试验第1部分:氢卤酸气体量的测定138IEC 384-8 1类瓷介固定电容器试验方法的选择和一般要求第八部分:分规范139IEC 68-2-69 Environmental testing- Part 2:Test~Test Te:Solderability testing of electronic components for surface mount technology by the wetting balance method 140IEC 1000-2-6电磁兼容(EMC)-第2部分:环境第6节:工业生产厂电源中关于低频导通骚扰的发射水平评定141IEC 61300-2-9-1995纤维光学互连器件和无源元件基本试验和测量程序第2-9部分;试验冲击142IEC 601-2-25-1993医用电气设备第2-25部分:心电图机安全专用要求143IEC 60730-2-9家用和类似用途的自动电控制第2-9部分:温度传感控制的特殊要求144IEC 1000-2-3电磁兼容(EMC)环境的描述-辐射和非网频率辐射传导现象145IEC 68-2-2-1993基本环境试验规程试验B： T-热146IEC 747-4 IEC747-4补充1半导体器件分立器件第4部分:微波二极管和晶体管147 IEC 625-2可编程序测量仪表的接口系统（字节串行、位并行）第2 部分:代码和格式惯例（一）148 IEC 512-1至9电子设备用接插件基本试验程序及测量方法149 IEC60335-2-99-2003家用和类似用途电器的安全第2-99部分:商用电炉罩的特殊要求150IEC 60227-2额定电压450/750V及以下聚氯乙烯绝缘电缆151IEC 60335-2-90-2003家用和类似用途电气的安全第2-90部分:商用微波炉的特殊要求152IEC 335-2-8家用和类似用途电器的安全第2部分:第8节：电动剃须刀、电推子和类似电器的特殊要求153IEC 60884-2-4家用和类似用途的插头和插座引岀线154IEC 61300-2-29-1995纤维光学互连器件和无原元件基本试验和测量程序低2-29部分:试验低气压155IEC 60335-2-31家用和类似电器的安全第2-43节:衣服干燥机的毛巾架修订 1 156 IEC 921-1994 Ballasts for tubular fluorescent lamps 157 IEC 60335-2-47家用和类似用途电器的安全第2-47部分:商用电煮锅的特殊要求158 IEC 968-1991修改1普通照明用自镇流灯安全要求159 IEC 60027-3-2002电气技术用字母符号第3部分:对数量和单位160IEC 444-6石英晶体元件参数的测量第6部分;驱动水平依从关系（DLD）的测量161 IEC 60851-3绕组线试验方法第3部分:机械性能162IEC 61300-2-8-1995纤维光学互连器件和无源元件基本试验和测量程序第2部分:试验碰击163IEC 534-1, -3工业过程控制阀第一部分:总则第3部分:尺寸第一节: 二通球体控制阀的法兰距164IEC 920管型荧光灯镇流器通用和安全要求修订1165IEC 60300-3-11可靠性管理第3-11部分:应用指南-166IEC 60335-2-3家用和类似用途电器的安全第2-3部分：电熨斗的特殊要求167 IEC 60679-5-1评定质量的石英晶体控制振荡器第5-1部分:空白详细规范鉴定认可168IEC 60300-3-6可靠性和维修性管理第3部分:应用指南169IEC 512-12-6电子设备用机电部件基本试验程序和测量方法第12部分：焊接试验第6节:试验12F-机械焊接中抗溶剂和清洗剂的密封170IEC 61076-3-1999 IEC 61076-3直流低频模拟和数字高速数据应用的连接器第3部分:质量评定的矩形连接器-分规范171IEC 60417-2-1998-2002修订2设备用图形符号第2部分:原形符号172 IEC 60738-1-2-1998热敏电阻器直热式突变型正温度系数第1-2部分:空白详细规范加热元件应用评估级别EZ173IEC 60384-9修改1电子设备用固定电容器第9部分:分规范:2类陶瓷介质固定电容器174IEC Publication 868闪烁计功能和设计规范175IEC 748-2-10半导体器件集成电路第2部分:数字集成电路第10节:集成电路动态读/写存储器空白详细规范176IEC 61508-5家用和类似用途电熨平机性能测量方法177IEC 107-1A, 2A, 1B出口电视广播接收机技术标准指南第三部分电视广播接收机的电，声，光，色测量方法（第一册）上电视广播接收机推荐测量方法补充与修正178 IEC Publication 68-2-94环境试验：第2-9部分:试验太阳辐射试验指南179 IECQ QC 001003国际电工委员会电子元器件质量评定体系指导性文件180 IEC Publication 321在印制线路和印制电路板上安装的元件的设计和使用导则181 IEC 61300-2-31-1995 Fibre optic interconnecting devices and passive components- Basic testand measurement procedures- Part 2-31： Tests-Nucleae eadiation182IEC 115-1固定电阻器第1部分:术语和试验方法183IEC 60570灯具用电源导轨装置184IEC 512-11-14电子设备用机电部件;基本试验程序和测量方法第11部分:气候试验第14节:试验IIP-流动单气体腐蚀试验185IEC 384-2修订2电子设备用固定电容器第2部分:分规范:金属化聚乙烯对苯二甲酸酯膜介质直流固定电容器186IEC 61000-4-16电磁兼容(EMC)-第4-16部分:试验和测量方法对频率范围0Hz-150KHz的导通、共膜干扰的抗扰性试验187IEC 60947-6-2低压开关设备和控制设备第6-2部分：多功能设备、控制和保护开关器件(或设备)(CPS)188IEC 1009-1家用和类似用途的有整体过流保护的剩余电流操作断路器第1部分:一般规则189IEC 60245-1修订2橡皮绝缘电缆额定电压450/750v及以下的橡皮绝缘电缆第1部分:一般要求190IEC 60747-4-2半导体器件-分立器件第4-2部分:微波二极管和晶体管-集成电路微波放大器-空白详细规范IEC 748-4-2 Semiconductor devices- Integrated circuits- Part 4：Interface integrated circuits- S191ection 2：Blank detail specification for linear analogue-to-digital converters (ADC) 192 I EC 60068-2-43 环境试验第2-43 部分:试验，试验Kd:融点和连接件的硫化氢试验193IEC 721-3-3 Examples for practical application of the classification specified in this standard 194 IEC 68-2-6 环境试验第2-6 部分：试验Fc 和导则:振动195IEC 335-2-4-1993家用和类似用途电器的安全第2部分:第4节:离心脱水机的特殊要求196IEC TS 61895超声学脉冲多普勒诊断装置确定性能的试验规程197 IEC 61000-3-8电磁兼容性(EMC)第3部分:额定值第8节:低压设备用符号辐射级、频带和电磁干扰级别198 IEC 60061-3修订30灯头、灯座及检验其互换性和安全性的量规199IEC 61917电缆、电缆组和连接器、电磁屏幕测量指南200IEC 1185修订1电源用磁氧化物ETD磁芯尺寸201IEC Publication 747-3-1 Semiconductor devices Discrete devices Part3:Signal(including switching)and regulator diodes Section One-Blank detail specificationfor signal diodes, switching diodes and controlled-avalanche diode201IEC 61076-7用于直流，低频模拟和数字高速流应用的连接器-第7部分：通过质量评估的线缆插座附件,包括允许的资格和能力-部分规格202IEC 60081双端荧光灯性能规范203IEC 61810-1机电的非特定的有或无继电器第1部分:一般要求205 IEC335-2-41家用和类似用途电器的安全第2-41部分:温度不超过35?的液体泵的特殊要求206IEC 672-1陶瓷和玻璃绝缘材料第1部分:定义和分类207IEC 60906-1-1986家用和类似用途插头插座系统208IEC 60245-4 Amendment 1 Rubber insulated cables- Rated voltages up to and including 450/750v- Part 4:Cords and flexble cables209 IEC 61000-4-2电磁兼容性（EMC）第4-2部分:静电放电抗干扰试验210 IEC 730-2-6-1997修订2用于家用和类似应用上的自动化电器控制第2部分：自动化电气的特定需用211IEC 335-2-43家用和类似用途电器的安全第2-43部分:衣服干燥机的毛巾架的特殊要求212IEC 60061-2 amend. 20灯头、灯座及检验其安全性和互换性的量规第2 部分:灯座213 IEC 61300-3-6-2003纤维光学互连器件和无源元件基本试验和测量程序第3-6部分:检查和测量回波损耗214IEC 60311-2002家用和类似用途的电熨斗性能测试方法215IEC 60061-1 Amend. 28修订28灯头、灯座及检验其安全性和互换性的量规第1部分:灯头216IEC 60417-2 Amend. 1修订1设备用图形符号第2部分:原形符号217 IEC 512-6电子设备的机电部件基本试验程序和测量方法第6部分:气候试验和焊接试验218 IEC 60748-21-1997半导体器件集成电路第21部分:基于质量保证程序的薄膜集成电路和混合薄膜集成电路分规范219IEC Publication 747-3-1985 Semiconductor devices Discrete devicesPart 3:Signal（including switching）and regulator diodes220IEC 61300-2-39-1997纤维光学互连器件和无源元件基本试验和测量程序第2-39部分:试验对外磁场的敏感性221IEC 60384-1-1999电子设备用固定电容器第1部分:总规范222 IEC 60352-5-2001无焊连接第5部分:压入式连接一般要求，试验方法和使用指南223IEC 60335-2-30-2002家用和类似用途电器的安全第2-30部分:房间电暧器的特殊要求224IEC 61300-3-24-1999纤维光学互连器件和无源元件基本试验和测量程序第3-24部分:检查和测量采用偏振保持光纤连接器键入准确度225IEC 61300-3-35-2002光纤互连器件和无源部件.基本试验和测量程序.第3-35部分:检验和测量.光纤园柱状连接器端而视频检验.226IEC 61300-2-38-1995纤维光学互连器件和无原元件基本试验和测量程序第2-38部分:试验加压式纤维227IEC 512-10-4用于电子设备的机电元件-基本的测试程序和测量方法- 第10部分:密封测试（任意元件），静态负载测试（固定），耐力测试和过载测试-第4节测试10d:电气过载（连接器）228IEC Publication 68-2-54基本环境试验程序第2部分:试验试验Ta:焊接-用润湿平衡法进行可焊性229IEC 60332-3-10-2000着火条件下电缆的试验第3-10部分:垂直安装的成束电线或电缆的垂直火焰蔓延的试验仪器230IEC 61000-2-11电磁兼容性(EMC)第2部分:环境第11节:HEMP环境分类231 IEC Publication 788医用放射学、术语232IEC 60332-3-22-2000着火条件下电缆的试验第3-22部分:垂直安装的成束电线或电缆的垂直火焰蔓延的试验种类A233IEC 60335-2-7-2002家用和类似用途电器的安全第2-7部分:洗衣机的特殊要求234 IEC 61300-2-14-1997纤维光学互连器件和无源元件基本试验和测量程序第2-14部分:试验最大输入功率235 IEC 1169-1-1射频连接器第1-1部分：多系列，两种语言的空白详细规范236 IEC 60512-1-1000电子设备用连接器-试验与测量第1-100部分:通用-适用岀版物237 IEC 61000-4-14电磁兼容(EMC)-第4-14部分:试验和测量方法-电压浮动抗扰性试验238IEC 60684-1-2003绝缘软管第1部分:定义和一般要求239IEC 748-11-1990半导体器件集成电路第11部分:半导体集成电路(不包括混合电路)分规范240IEC 61000-4-8电磁兼容性第4-8部分:试验和测量方法电源频率磁场抗扰试验241 IEC 928灯附件管形荧光灯用交流六供电电子镇流器一般要求和安全要求242 IEC 60417-2设备中使用的图形符号第2部分:符号原形243IEC 60748-21半导体器件集成电路第21部分:基于丿贡量保证程序的薄膜集成电路和混合薄膜集成电路分规范244IEC 60320-2-3家用和类似的一般用途电器连接器第2-3部分：高于IPX0 保护的连接器245IEC 60335-2-54家用和类似用途电器的安全第2-54部分:用液体的表而清洁电器的特殊要求246JIS C 0021:1995 (IEC 68-2-2:1974)-1995 基本环境试验程序第2 部分：试验试验B:干热247IEC 60335-2-81-2002家用和类似用途电器的安全第2-81部分:暧脚器和加热垫的特殊要求248IEC 807-2修订1频率低于3MHz的矩形连接器第1部分:总规范一般要求和有质量评定要求的连接器详细规范的编写指南249IEC 61300-3-34-2001纤维光学互连器件和无原元件基本试验和测量程序第3-34部分:检查和测量随机插配连接器的衰减250IEC Publication, 1,,直接作用模拟指示电测量仪表及其附件第2部分：电流表和电压表的特殊要求251IEC Publication 68-2-54软钎焊性试验:环境:环境试验：电气元件:烙铁加热锡焊:电子设备及元件:润湿;试验设备;试验条件;软钎焊；电子工程；电气工程；材料试验;试验252 IEC 60598-2-2灯具第2部分:特殊要求第2节:嵌入式灯具253IEC 384-8-1电子设备用固定电容器第8-1部分:空白详细规范：1类陶瓷介质固定电容器评定水平E254IEC 60364-6-61建筑物的电气设施第6部分:检验-原始检验255 IEC60512-20-2用于电子设备的机电元件-基本的测试程序和测量方法-第20-2部分: 测试20b-易燃性测试-防火性256IEC 60268-13声系统设备第13部分:扬声器的听音试验257IEC 115-8-1989电子设备用固定电阻器第8部分:分规范、片式固定电阻器258IEC 748-1-1995 Amendment 3 Semiconductor devices- Integrated circuits Part 1: General 259 I EC 1242电气附件家用和类似用电缆值260 IEC 60335-2-80家用和类似用途电器的安全第2-80部分:风扇的特殊要求261 IEC 60332-3-24-2000着火条件下电缆的试验第3-24部分:垂直安装的成束电线或电缆的垂直火焰蔓延的试验种类C262IEC 60332-1-1993着火条件下电缆的试验第1部分:单根垂直绝缘电线或电缆的试验263IEC 61300-3-10-1995纤维光学互连器件和无原元件基本试验和测量程序第3-10部分:检查和测量量规保持力264IEC 747-2-1半导体器件分立器件第2部分:整流二极管第1节-具有规定环境和外壳的100A以内的整流二极管（包括雪崩整流二极管）的空白详细规范265IEC 60695-10-2着火危险试验第10-2部分:将火中电工产品不正常热的效应减至少最少的指南和试验方法266IEC 605-3-1-1986设备可靠性试验第3部分:优先试验条件室内便携式设备-组模拟267IEC 1312-1雷电电磁冲击防护第1部分:通用规则268IEC 998-2-1家用和类似用途低压电路连接器件269IEC 335-2-54-1995家用和类似用途电器的安全第2-54部分:用液体的表而清洁电器的特殊要求270IEC 60384-8-1-2000修订2电子设备用固定电容器第8-1部分：空白详细规范:1类陶瓷介质固定电容器评定水平E271IEC 60335-2-42家用和类似用途电器的安全第2-42部分:商用强制对流电炉蒸汽锅和蒸汽对流烘炉的特殊要求272IEC 381-1修订用于电子设备的固定电容器第一部分:术语和试验方法273IEC 721-2-1 CLASSIFOCATION OF ENVIRONMENTAL CONDITIONS PART 2: 274IEC 61000-3-2 :2000+Al:2001电磁兼容性第3-2部分:额定值-辐射谐波电流的额定值（设备输入电流为16A/相位）275IEC 60335-2-87家用和类似用途电器的安全第2-87部分：电击晕动物设备的特殊要求276IEC 60317-16-1990特种绕组线规范第16部分:155级聚酯漆包扁铜线277IEC Publication338耗量和需量的遥测278IEC 61558-1功率变压器、电源单元和类似设备的安全性第1部分:通用要求和测试方法279IEC 512-2-1994修订1用于电子设备的机电元件-基本的测试程序和测试方法，第2部分:通用试验，电气连接和触点阻抗测试，绝缘测试和电压压力测试280 IEC 60456家用织物洗衣机测量性能的方法281IEC 60167-1964测定固体绝缘材料绝缘电阻的试验方法282IEC 68-2-14基本环境试验规程试验N:温度变化修订1283IEC 335-2-9修订1家用和类似用途电器的安全第2部分:第9节:面包烘烤器、烤架、电烤箱和类似器具的特殊要求284IEC 68-1修订1环境试验第1部分:通则和导则285IEC 61032-1997外壳对人体和设备的防护检验用探头286IEC 60335-2-8-2002家用和类似用途电器的安全第2-8部分：电动剃须刀、电推子及类似电器的特殊要求287IEC 512-7电子设备用机电部件;基本试验程序与测量方法第7部分:机械操作试验和密封试验。
电子电气产品插头放电的测试
０ 前 言
具 与额定 电压 的电源 断开后 ｌ ｍｉ ｎ ， 电容器 两端 的电压
应 ≤５ ０ Ｖ。
在电子镇流器 电路 中常常用 到各种类 型和功能 的 电容器 。按照功能来分类 ，大致可 以分 为用 于功率 因 数校正的 电容器 、Ｅ ＭＩ 滤波 电容器 、启动 电容器等 。 在各类装有 电感镇流器 的灯具 中 ，经 常采用 并联 电容 器来补偿灯具 的功率 因数 ，倘若不采用 这个 功率因数 校正的 电容器 ，那么灯具 的电流相位滞后 于电源供 电
各插脚 间的电压 。此 电压应 ≤３ ４ Ｖ。
１ ． ３标准 ＧＢ１ ９ ５ １ ０ ． １《 灯 的控 制装置 第 １ 部 分：一般 要求和安全要求》
・
４１ ・
２ ０ １ ５ 年９ 月
光 源 与 照 明
压 ≤５ ０ Ｖ。
２ ０ １ ５ 年第 ３ 期
标 准 中规定如果镇流器 内部带有 总容量 ＞０ ． ５ 电容 ，则应在接灯和不接灯 两种情况 下对其 通电 ，并
器／ 连接器 触点间的电压 应 ≤３ ４ Ｖ。
电压 的相位 ，从而使该灯具 的功率 因数偏低 。 由于 电
容器 特有 的充放 电特性 ，用户或者维修人员进行插 拔
电子镇流器和灯具 时 ，如若器具 内部 电容器 两端放 电 电压没有降低到一定水平 ，容 易对人 造成电击危害 。 电击是 由于 电流通过人体 而造 成的 ，其 引起 的生理反 应取决于 电流值 的大小 和持续 时间以及通过 人体的路
用插头 与电源连接的 町移式灯具 、导轨接合器 连
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
测试标准
• 执行标准 GB/T 15143-1994《管形荧光灯用交流电子镇流器 一般 要求和安全要求》对应的国际标准为：IEC 928:1990。 GB/T 15144-2009《管形荧光灯用交流电子镇流器 性能 要求》对应的国际标准为：IEC 60929:2006。 GB19510.4-2005 《灯的控制装置第4部分：荧光灯用交 流电子镇流器的特殊要求》对应的国际标准为：IEC 61347-2-3：2000。
• 判断的标准 导入阴极的最大电流，不超过灯管所规定的值。 灯电流的包迹波形的差异不超过4﹪。 波峰值与有效值之比的最大值不超过1.7。
防止电击测试
• 测试条件 输入电压：额定电压，输入频率：额定频率。 灯管工作状态：1.灯管正常工作。2.灯管失效。 3.不带灯管。
• 测试项目 分别在灯的三种工作状态下，测量每两两出线导 线之间，以及输出线和接地线之间的电压。
X电容与Y电容的要求
• X电容与Y电容，必须选用 通过安全认证的产品。
• 跨接在火线与地线之间的 电容是X电容，抑制差模干 扰。
• 跨接在火线、零线与地线 之间并接的电容是Y电容 。 或者在直流电源负极与地 线相接。抑制共模干扰。
• 在亚热带使用的产品，要 求对地漏电电流不能超过 0.7mA，Y电容的总容量 一般都不能超过4700P。
• 热塑套管、铁氟龙套管、 压敏胶带、复合青壳纸。
• 漆包线油漆以及电感塑料 骨架，胶木骨架除外。
• 严查绝缘材料目的，防止 在高温下发生电气火灾。
测试规范性条件
• 环境温度 各项试验应在无对流风的室内和20℃～27℃的环 境温度下进行。
• 电源电压、频率和谐波 电源电压和基准镇流器所适用的频率误差应稳定 保持在士0.5﹪之内。在实际测量期 间，电压误 差应调整到规定试验值的0.2 ﹪ 之内。 电源电压的总谐波含量应不超过3﹪。谐波含量 被定义为各次谐波分量的有效值总和，基波定为1 00 ﹪。
• 引用标准 GB17625.1-2003《电磁兼容 限值 谐波电流发射限值 （每相输入电流≤16A）》。 GB17743-1999《电气照明和类似设备的无线电骚扰特性 的限值和测量方法》。
关键元器件介绍
• 根据电子镇流器工厂检查作业指导书，对关键元 器件和材料需要进行定期确认检查。 功率三极管 GB/T6590 晶体管热敏参数筛选仪 整流二极管 GB/T4023 晶体管特性图示仪 电解电容器 GB/T5993 电解电容漏电测试仪 保险丝 GB9364 目视认证标识 线路板 GB/T4677 目视认证标识 X和Y电容 GB/14472 目视认证标识 电感器件：要有规格确认书，并通过例行试验。 谐振电容：要有规格确认书，并通过例行试验。
• 也可以按键键盘上的 『F10』按钮。
开路﹙灯管引火﹚电压测试Байду номын сангаас
• 测试条件 输入电压：额定电压，输入频率：额定频率。 给定的灯管，无感电阻、数字示波器。
• 测试项目 灯丝横向电压、灯管启动电压和辉光放电时间。
• 判断的标准 开路电压的波峰因数应不超过1.8，所测得的启动 电压应符合相应灯的参数表所规定的值。 替代电阻上的电压有效值不得大于10V。 灯管辉光放电的时间应不超过100ms。
导线的要求
• 销往美国去的产品，必须 有 UL﹝ 美 国 ﹞ 认 证 ， 或 CSA﹝加拿大﹞认证。
• 销往欧盟去的产品，必须 有VDE认证。
• 国内流通的产品，必须有 CQC认证。
• 输入线电压要求300V，输 出线电压要求600V。线径 不小于20号线。
• 不限定厂家。
无螺纹接线端子的要求
• 试验项目 机械强度及4N拉力试验 防腐蚀试验 接触电阻及额定电流试验 高温﹝加热100℃﹞试验 耐热及耐火试验
压敏电阻&热敏电阻的要求
• 压敏电阻是抑制电力 线路上的瞬变电压的 器件，包括镇流器的 防雷性能。
• NTC热敏电阻是抑制 浪涌电流的器件。
• 选用认证的产品，是 镇流器达标的一种简 单而有效的方法。
材料的要求与『黄卡』
• 关键元器件要求有CQC认 证，或者出具UL黄卡。
• 印刷电路板。阻燃要求不 低于V-0级，耐热温度不 低于130度。
• 如果是镇流器认证，务必 采用认证的端子。否则如 同我们去端子认证。
• 认证端子不限定厂家。
保险丝的要求
• 无论是电阻保险丝， 玻璃管保险丝，还是 延迟保险丝均需要UL 认证或CQC认证。
• 加额定电流于保险丝 上，保险丝在较长时 间内不会熔断。具体 时间见生产厂家提供 的规格书。
• 不限定厂家。
• 测试项目 测试输入电流、功率和功率因数。
• 判断的标准 输入的电流和功率不能超出标称值的110﹪。 线路功率因数值与标志值的差异应不超过0.05。
输出特性测试
• 测试条件 给定的灯管：额定功率和工艺。 注：测试机构使用的是基准灯管。
• 测试项目 测试最大阴极导入电流、灯电流包迹波形的差异 和单独的高频波峰系数。
• 判断的标准 在正常状态或异常状态下，灯启动时间完成后， 输出端电压均应降到700Vp以下。
预热能量测试
• 测试条件 输入电压：额定电压，输入频率：额定频率。 给定的灯管：额定功率和工艺。
• 测试项目 阴极预热能量，单位焦耳。 E＝Q＋P×t Q和P参数，见相关IEC灯标准活页，找出其对应值。 t是预热时间。
• 判断的标准 最小预热能量、最大预热能量。 阴极预热能量应在最小预热能量与最大预热能量之间。
预热能量测试方法
上图摘自：『HB – 6B』电子镇流器 性能分析仪器使用说明书
• 『HB – 6B』电子镇流 器性能分析仪器
• 预热启动测试操作
• 在『测试』菜单下， 单击『预热能量测试』 按钮。
• 或者工作条上的相应 按钮。
紫外线辐射系数
• 测试条件 输入电压：额定电压，输入频率：额定频率。 给定的灯管，基准镇流器。
• 测试项目 紫外线灯管照射强度。
• 判断的标准 给定的灯管与基准镇流器，在额定电压和频率下 工作时，紫外线辐射量之比应不低于95﹪。
输入特性测试
• 测试条件 输入电压：额定电压，宽电压范围取最大值。 输入频率：额定频率。 时间：待灯管工作稳定，最少15分钟后。
