牙本质粘接剂
一种抗菌型牙本质粘接剂及其制备方法[发明专利]
![一种抗菌型牙本质粘接剂及其制备方法[发明专利]](https://img.taocdn.com/s3/m/9b33849ec67da26925c52cc58bd63186bdeb9247.png)
专利名称：一种抗菌型牙本质粘接剂及其制备方法
专利类型：发明专利
发明人：张红,闫琳琳,张志民,赵远航,刘新,宋嘉卓,赵红,邹馨颖
申请号：CN202210233593.0
申请日：20220310
公开号：CN114569472A
公开日：
20220603
专利内容由知识产权出版社提供
摘要：本发明公开了一种抗菌型牙本质粘接剂及其制备方法。
涉及牙体充填修复技术领域。
包括Zn‑N‑TiO2NPs(Zn‑N‑TiO2Nanoparticles，Zn‑N‑TiO2纳米粒子)，Zn‑N‑TiO2NPs中二氧化钛掺杂浓度为：锌：2.8～3.2％、氮：2.8～3.2％，还提供了制备方法。
本发明采用六水合硝酸锌和氨水分别作为锌和氮的来源，通过溶胶‑水热法对二氧化钛进行共掺杂，制备了新型Zn、N共掺杂二氧化钛纳米粒子，在牙科LED光激发Zn‑N‑TiO2NPs的条件下，明确其对变异链球菌的抑制作用，以期为Zn‑N‑TiO2NPs在预防龋病领域的应用提供理论依据。
同时，本发明制备颗粒粒径可控、大小均一。
申请人：吉林大学
地址：130000 吉林省长春市前进大街2699号
国籍：CN
代理机构：北京慕达星云知识产权代理事务所(特殊普通合伙)
代理人：孙光远
更多信息请下载全文后查看。
自酸蚀牙本质粘结剂Contax在临床中的应用
自酸蚀牙本质粘结剂在临床中的应用自1955年牙齿酸蚀粘接技术开展以来，牙科粘接材料及技术得到了很大发展，促进了牙体缺损修复的发展。
但由于牙本质在组成和结构上的复杂性，使得牙本质的粘结一直是牙科粘结中的一个难点。
1982年日本学者Nakabayashi提出了关于牙本质粘结的混合层（Hybrid layer）理论奠定了牙本质粘结的理论基础。
近年来新的牙本质粘接剂不断问世，牙本质的粘接效果不断改善。
牙本质粘结剂主要可分为两大类：全酸蚀粘结系统和自酸蚀粘结系统。
1979年日本学者Fusayama 提出釉质与牙本质同时酸蚀的技术，所谓全酸蚀（Total etching）。
全酸蚀粘结系统通过酸蚀完全去除了牙本质表面经机械预备后形成的玷污层(smear layer)，同时对其下的牙本质表面脱矿，暴露牙本质胶原纤维网。
将含有亲水性基团的前处理剂(primer)涂于表面湿润的酸蚀过的牙本质粘接面上，粘结功能性单体渗透进入胶原纤维网并固化于其中, 形成混合层, 达到良好的机械固位。
自酸蚀系统是把酸蚀步骤与前处理剂（primer）步骤合为一体，不需要单独的酸蚀操作，粘污层被溶解，而不是被完全去除，同时使其下方牙本质脱矿。
自酸蚀牙本质粘结系统简化了临床操作和对技术操作的敏感性，树脂渗透进酸蚀脱矿后的全层，不残留微漏层，减少了术后敏感的发生。
Contax（DMG Hamburg，Germany）是一种临床两步法的自酸蚀粘结剂，由前处理剂Contax-primer，粘结剂Contax-Bond，和引发剂Contax-activator组成。
Contax-prime成份包含水、马来酸等，Contax-Bond成份包含酸性Bis-GMA基树脂基质等。
使用Contax粘结牙釉质和牙本质为临床两步法操作，首先对粘结面涂布前处理剂Contax-primer，保持20秒，然后涂布粘结剂Contax-Bond，作用5秒后，光照20秒固化。

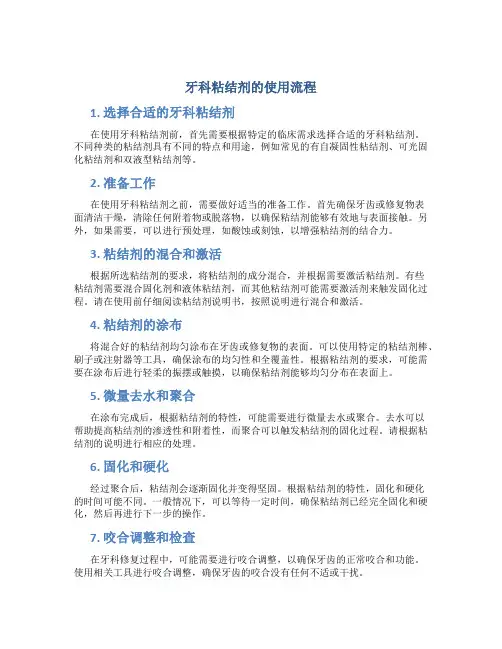

牙科粘结剂的使用流程
牙科粘结剂的使用流程1. 选择合适的牙科粘结剂在使用牙科粘结剂前，首先需要根据特定的临床需求选择合适的牙科粘结剂。
不同种类的粘结剂具有不同的特点和用途，例如常见的有自凝固性粘结剂、可光固化粘结剂和双液型粘结剂等。
2. 准备工作在使用牙科粘结剂之前，需要做好适当的准备工作。
首先确保牙齿或修复物表面清洁干燥，清除任何附着物或脱落物，以确保粘结剂能够有效地与表面接触。
另外，如果需要，可以进行预处理，如酸蚀或刻蚀，以增强粘结剂的结合力。
3. 粘结剂的混合和激活根据所选粘结剂的要求，将粘结剂的成分混合，并根据需要激活粘结剂。
有些粘结剂需要混合固化剂和液体粘结剂，而其他粘结剂可能需要激活剂来触发固化过程。
请在使用前仔细阅读粘结剂说明书，按照说明进行混合和激活。
4. 粘结剂的涂布将混合好的粘结剂均匀涂布在牙齿或修复物的表面。
可以使用特定的粘结剂棒、刷子或注射器等工具，确保涂布的均匀性和全覆盖性。
根据粘结剂的要求，可能需要在涂布后进行轻柔的振摆或触摸，以确保粘结剂能够均匀分布在表面上。
5. 微量去水和聚合在涂布完成后，根据粘结剂的特性，可能需要进行微量去水或聚合。
去水可以帮助提高粘结剂的渗透性和附着性，而聚合可以触发粘结剂的固化过程。
请根据粘结剂的说明进行相应的处理。
6. 固化和硬化经过聚合后，粘结剂会逐渐固化并变得坚固。
根据粘结剂的特性，固化和硬化的时间可能不同。
一般情况下，可以等待一定时间，确保粘结剂已经完全固化和硬化，然后再进行下一步的操作。
7. 咬合调整和检查在牙科修复过程中，可能需要进行咬合调整，以确保牙齿的正常咬合和功能。
使用相关工具进行咬合调整，确保牙齿的咬合没有任何不适或干扰。
8. 检查和修正在使用了牙科粘结剂后，需要进行仔细的检查和修正，以确保粘结剂的效果和质量。
检查修复物和周围组织的关联和质量，如有必要，进行补充粘结剂或重新粘结。
9. 清洁和口腔卫生最后，完成粘结过程后，需要进行良好的清洁和口腔卫生。
牙本质粘结剂的粘结机制
牙本质粘结剂的粘结机制
一、牙本质粘结剂的粘结机制
牙本质粘结剂是一种超酷的东西呢！它的粘结机制就像是一场微观世界里的奇妙冒险。
牙本质呢，它本身有自己独特的结构。
牙本质粘结剂首先得和牙本质表面有个亲密接触，这个接触可不是随随便便的哦。
它里面有一些成分能够识别牙本质表面的一些特殊物质，就像是一把钥匙开一把锁一样。
然后呢，粘结剂里的一些化学物质会和牙本质发生化学反应。
这个反应会让它们紧紧地结合在一起，就像两个好朋友手拉手，怎么也分不开啦。
还有哦，粘结剂在固化的过程中，会形成一种特殊的结构。
这个结构能够和牙本质的微观结构相互嵌套，就像拼图一样，一块一块完美地组合在一起。
而且，粘结剂的粘结还和牙本质的湿度有关系呢。
如果湿度不合适，可能就会影响粘结的效果。
太干或者太湿都不行，就像做菜的时候，火候要刚刚好才行。
再就是，牙本质粘结剂的粘结机制还涉及到它对牙本质表面的预处理。
不同的预处理方式会影响到粘结的牢固程度。
这就好比是给牙本质做个美容，让它以最好的状态迎接粘结剂的到来。
反正就是说呢，牙本质粘结剂的粘结机制是一个多方面因素共
同作用的结果，每一个环节都很重要，就像一个团队里的每个成员都不可或缺一样。
牙本质粘接的基本操作过程
牙本质粘接的基本操作过程嘿，朋友们！今天咱来聊聊牙本质粘接的那些事儿。
你想想看，牙本质就像我们家里的墙壁，要想在上面贴个漂亮的画儿，那可得有一套好办法。
首先呢，得把这“墙壁”清理干净呀！就像我们打扫房间一样，把那些脏东西、杂质啥的都去掉。
用专门的工具，轻轻打磨牙本质表面，让它变得光滑又干净。
这可不是随随便便就能搞定的哦，得细心点儿，不然怎么能粘得牢呢？然后呢，就该上“胶水”啦！这可是关键的一步呢。
把粘接剂均匀地涂在牙本质上，就像给墙壁刷一层好的涂料。
可别涂得厚了薄了的，得恰到好处。
这就好比做菜放盐，多了咸，少了没味道。
接着呀，把要粘接的东西放上去，轻轻按压一会儿。
这时候可得稳住手，别晃来晃去的，不然粘歪了可就不好看啦。
就好像搭积木，得稳稳地放上去才能搭得高呀。
再然后呢，等它慢慢固化。
这可得有点耐心，不能着急。
就像等面包发酵一样，得给它时间。
在这个过程中，每一步都很重要哦！要是哪一步没做好，那可能就粘不牢啦，说不定过几天就掉了呢。
那可不行，我们得让它稳稳地待在那儿，发挥它的作用呀。
想想看，如果牙本质粘接没做好，那牙齿不就又出问题啦？我们可不想因为这个难受呀。
所以呀，一定要认真对待每一个步骤，就像对待一件珍贵的宝贝一样。
而且呀，这可不是一次就能搞定的事儿，还得定期去检查检查呢。
就像我们的汽车要定期保养一样，牙齿也需要我们好好照顾。
总之呢，牙本质粘接虽然看起来简单，但是里面的学问可大着呢！我们可不能小瞧它。
只有认真做好每一步，我们的牙齿才能健康又漂亮呀！大家说是不是这个理儿呢？原创不易，请尊重原创，谢谢!。
3M粘结剂治疗牙本质过敏症的疗效观察
3M粘结剂治疗牙本质过敏症的疗效观察牙本质过敏是口腔科的常见病多发病，是牙齿在受到外界刺激，如温度（冷、热）、化学物质（酸、甜）以及机械作用（摩擦或咬硬物）等所引起的酸、软、痛症状。
在众多的治疗方法中，只有少数能达到理想的效果。
拔除牙髓虽然彻底解决了牙本质敏感的问题，但是却破坏了牙髓的生理活性，导致牙体缺乏营养供应硬度下降。
本文采用3M粘结剂与硝酸银对牙本质过敏进行脱敏治疗，得出如下结论。
资料与方法选择磨损的牙齿、颈部楔状缺损的牙齿、牙龈萎缩引起牙本质过敏患者58例81对同名牙，年龄40～70岁，用10～15℃的凉水含漱时有，难以忍受的酸痛感，，其中男41例50对牙，女17例31对牙。
材料：3M粘结剂，硝酸银、丁香油。
方法：试验组用3M粘结剂，操作时先用橡皮轮等祛除表面食物残屑等易清洁水冲洗过敏区后隔湿上橡皮障轻轻吹干用蘸有脱敏剂的小毛刷擦过敏区，等候30秒，然后用气枪吹干至表面液体较干为止光固化照射20秒。
对照组用AgNo3，丁香油，操作时橡皮障隔湿吹干，由1名医生亲自操作完成，分一侧为治疗组，另一侧为对照组，记录牙位。
小心在牙颈部操作，在近远中龈乳头上放置小棉球，为了防止AgNo3腐蚀牙龈，在龈袋龈缘处放置细小棉捻，再用蘸有AgNo3的小棉球对过敏区来回擦试30秒，随后用丁香油棉球擦拭30秒，在采用随机单盲法，就是根据治疗效果对患者进行即刻、3个月、半年的观察。
效果标准：①好：用10～15℃凉水含漱时无不适感，探针探过敏区无明显酸痛症状，患者自觉症状消失。
②中：用10～15℃凉水含漱时仍有酸感，能忍受，但无痛感，探针探过敏区有酸感。
患者自觉症状减轻，③差：含10～15℃凉水时有酸痛感，患者自觉症状无改善，探针控敏感区时仍有酸痛症状。
有效率=（显著牙数+有效牙数）÷牙总数×100%。
结果3M single bond与硝酸银治疗牙本质过敏疗效的比较，见表1。
讨论在牙齿感觉过敏症的发病机制中流体动力学说被广泛接受，根据这个理论对过敏的有效治疗必须采取措施封闭牙本质小管从而减少或禁止牙本质小管内的液体流动。
牙本质粘接剂
粘接接头
（二）表面能和粘接的关系
固体或液体物质表面层的分子产生向内收
缩的力，对液体而言，这种力为表面张力， 对固体则称为表面能。 最大粘附功与固体表面能成正比例关系。 （三）粘接力形成的必要条件 润湿
三、口腔组织环境的粘接特性
（一）牙体组织
牙釉质 无机物含量高达97%，2%质量分数的水
牙本质粘结剂的分类
第一代牙本质粘结剂
1956年
以磷酸甘油酯和甲基丙烯酸酯共同使用获
得粘结效果。
粘结强度低，易水解。
对牙本质smear layer 没有进行研究。
第二代牙本质粘结剂
七十年代后期
针对第一代进行改进，在磷酸基内添加卤素， 降低水解反应的发生，提高稳定性。 粘结强度较第一代高达3倍，仍有水解现象， 长期临床表现不理想。 对牙本质smear layer 没有进行处理的建议。
4. 龋病预防
5. 美齿修复
防龋涂料（窝沟封闭剂）
6. 骨缺损的修复
采用骨粘接剂固定骨缺损或骨折
7. 软组织粘接修复 替代缝合促进创口愈合
二、粘接机制
（一）粘接力的形成 1. 化学键力（主价键力） 共价键和离子键 2. 分子间作用力（次价键力）范德华力和氢键力 3. 静电吸引力 被粘体 4. 机械作用力 本质是摩擦力 粘接剂 吸附理论
• 临床上难以确定湿润程度。
R：复合树脂层
H：混杂层
T：树脂突
第五代牙本质粘结剂 操作简单化，单瓶系统和自酸蚀体系。将处理剂 和黏着剂合并。 同时进行酸蚀和处理，可以缩短临床操作时间，
降低胶原蛋白塌陷的机会。研究发现此类粘结剂
对牙釉质的酸蚀效果不理想，牙本质表面残留涂
抹层也是影响效果的原因之一。
牙齿粘结剂的用法
牙齿粘结剂的用法
需要注意的是，牙齿粘结剂的具体用法可能会因不同的修复或粘合需求而有所不同。在接 受牙科治疗时，最好遵循牙医的建议和操作指导。牙医会根据具体情况选择适合的牙齿粘结 剂，并确保正确使用以获得最佳的修复效果。
ቤተ መጻሕፍቲ ባይዱ
牙齿粘结剂的用法
3. 粘结剂的应用：一旦牙齿准备和处理完成，牙医会将粘结剂涂抹在牙齿表面。粘结剂通 常是液体或凝胶状的，可以通过刷子或注射器进行应用。
4. 光固化：粘结剂涂抹在牙齿上后，牙医会使用特定的光固化设备对其进行光固化。这种 光固化设备会发出特定波长的光，使粘结剂在几秒钟内固化和硬化。
5. 修复或粘合：一旦粘结剂固化，牙医可以进行后续的修复或粘合工作。这可能包括填充 牙洞、修复破损的牙齿或粘合牙套、牙冠等。
牙齿粘结剂的用法
牙齿粘结剂是一种常用于牙科诊疗的材料，用于修复和粘合牙齿。以下是牙齿粘结剂的一 般用法：
1. 牙齿准备：首先，牙医会对需要修复的牙齿进行准备和清洁。这可能涉及去除腐蚀物、 龋齿或旧的修复物。
2. 牙齿处理：接下来，牙医会使用酸性溶液或其他处理剂来处理牙齿表面，以增加粘结剂 与牙齿的粘合力。这一步被称为酸蚀或酸洗。
牙科超级粘结剂操作方法
牙科超级粘结剂操作方法
牙科超级粘结剂是一种牙科材料，主要用于修复牙齿或附件的粘结固定。
以下是牙科超级粘结剂的操作方法：
1. 首先，准备术前工作，包括检查患者口腔卫生状况、确保工作区域干燥、准备所需的器械和材料。
2. 使用牙齿刻刀、砂轮或钻机等工具将待修复的牙齿或附件表面清理干净，去除任何污垢、残留物和旧粘结剂。
3. 在清理后的表面上涂上适当的粘接剂，使用微刷或吸管等工具将粘接剂均匀涂抹在牙齿或附件表面上。
确保涂层薄而均匀。
4. 用光照固化装置将光源对准牙齿或附件，以激活粘接剂中的化学物质和光敏成分。
按照制造商的建议使用正确的照射时间和力度。
5. 固化结束后，用手术刀或剪刀等工具将多余的粘接剂修剪掉，使其与牙齿或附件表面平齐。
6. 最后，检查固定是否牢固，用手指或工具轻轻试验修复物品的稳定性。
如果修复物品有松动或不舒适的感觉，需要重新操作或让患者回访。
注意事项：
- 在操作粘接剂之前，需仔细阅读和遵循制造商提供的说明和使用建议。
- 操作中要注意控制速度和力度，以免对牙齿或附件造成不必要的损伤。
- 在操作过程中，保持工作区域干燥，并避免唾液、血液或水分进入粘结剂。
可以使用牙釉质切割胶或者橡胶隔离片等保护措施。
- 操作结束后，及时清理工作区域并进行舒适度和功能性的评估。
如有必要，最好由经验丰富的牙医或牙科专业人员进行操作，以确保操作的安全和准确。
3种自酸蚀粘结剂在不同剩余牙本质厚度的粘结强度比较
3种自酸蚀粘结剂在不同剩余牙本质厚度的粘结强度比较黄兰兰;仪虹;刘晓敏【摘要】AIM:To evaluate the adhesive strength of the self etching adhesives.METHODS:24 freshly ex-tracted premolars were selected,and the crown enamel was removed. The superficial dentin was exposed and the teeth were divided into 3 groups randomly(n=8). The dentin surfaces were bonded with:OptiBond Versa(OV),Clearfil SE Bond(SE) and G Bond (GB) according to the manufacturers′ directions respectively. Then P60 composite build-up was made for all samples. After storage for 24 hours in water at 37 ℃. cylindrical specimens with an area of 1.0 mm2 perpendicular to the dentin surface of the samples were prepared using a slow-speed slicer. The remaining dentin thick-ness(RDT) was measured to assess the superficial dentin group (RDT≥3 mm) and the deep dentin group (RDT≤2 mm).Microtensile bond strength measurements were evaluated. Fractured specimens were examined with a stereo-microscope to determine the mode of failure. RESULTS:The bond strength(MPa) of OV,SE and(GB) in shallow lany-er of dentin was 44.96 ± 2.05,29.40 ± 1.77 and 16.38 ± 1.34(P<0.05),in deep layer 32.60 ± 1.58,22.79 ± 1.19 and 11.98 ± 0.91(P<0.05),respectively. The bond strength of the 3 self etching adhesives in the shallow layer was higher than that in the deep layer(P<0.05). No cohesive failure was observed in either superficial or deep dentin. Most of the failure was adhesive failure. CONCLUSION:The bond stength OV is the OV is the highest for dentine fol-lowed by SE and GB.The bonding strength of the 3 adhesives for shallow dentin were higher than that for deep dentin.%目的:比较3种自酸蚀粘结剂在不同剩余牙本质厚度的粘结强度.方法:选取新鲜拔除的第一前磨牙24个,磨除冠部釉质,显露浅层牙本质后,随机分3组(n=8),分别使用 OptiBond Versa(OV)、Clearfil SE Bond(SE)、G Bond(GB)粘结剂,然后用P60复合树脂修复堆塑,作截面积约为1.0 mm×1.0 mm 的柱形试件.测量样本粘结界面与髓室顶部之间距离即为剩余牙本质厚度(RDT)(≤2 mm 为深层牙本质,≥3 mm 为浅层牙本质),进行微拉伸试验测试粘结强度并在体视显微镜下观察试件断裂面.结果:OV、SE、GB在浅层牙本质的粘接强度(MPa)分别为44.96 ± 2.05,29.40 ± 1.77和16.38 ± 1.34(P<0.05);在深层分别为32.60 ± 1.58,22.79 ± 1.19和11.98 ± 0.91(P<0.05).3种自酸蚀粘结剂在浅层牙本质的粘结强度均高于深层(P<0.05),在浅层和深层牙本质的粘结强度比较均为OV最高,SE 次之,GB最低(P<0.05);3组样本的断裂多发生在粘结界面.结论:OV对牙本质的粘结强度最高,SE次之,GB最低;3种自酸蚀粘结剂在浅层牙本质的粘结强度均高于深层牙本质.【期刊名称】《牙体牙髓牙周病学杂志》【年(卷),期】2018(028)003【总页数】5页(P153-156,142)【关键词】剩余牙本质厚度;微拉伸粘结强度;自酸蚀粘结剂【作者】黄兰兰;仪虹;刘晓敏【作者单位】黑龙江哈尔滨150001,哈尔滨医科大学;黑龙江哈尔滨150001,哈尔滨医科大学附属口腔医院牙体牙髓病科;黑龙江哈尔滨150001,哈尔滨医科大学【正文语种】中文【中图分类】R783.1近年来，牙本质粘结剂的临床操作步骤不断简化，其性能也不断改良，市场上出现了品牌繁多的牙本质粘结剂。
牙本质湿粘结名词解释
牙本质湿粘结名词解释
在口腔材料学中，牙本质湿粘结是一种将修复材料粘接到湿润的牙齿表面的技术。
这种技术使用粘接剂和其他材料，通过化学和物理作用，将修复材料牢固粘合到牙齿表面，以实现对牙齿的保护和修复。
具体来说，湿粘结理论认为牙本质酸蚀后在粘结面上形成胶原纤维疏松网，因为水分子的存在支撑着胶原纤维网不会塌陷。
随后涂用含有挥发性溶剂（如丙酮或乙醇）的牙本质粘结剂，在其进入表面后替换掉水分子，并与胶原纤维相互缠绕、混合。
待粘结剂固化后，就将胶原纤维包埋其中而形成混合层，达到两者结合的目的。
【CN109758371A】一种齿科修复用可光固化牙本质粘结剂及其制备和应用【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910166352.7(22)申请日 2019.03.06(71)申请人 东华大学地址 201620 上海市松江区松江新城人民北路2999号(72)发明人 侯成义 裴欢欢 华洪飞 张青红 朱美芳 王宏志 李耀刚 (74)专利代理机构 上海泰能知识产权代理事务所 31233代理人 黄志达 魏峯(51)Int.Cl.A61K 6/083(2006.01)A61K 6/00(2006.01)(54)发明名称一种齿科修复用可光固化牙本质粘结剂及其制备和应用(57)摘要本发明涉及一种齿科修复用可光固化牙本质粘结剂及其制备和应用。
该粘结剂的组分按照质量分数包括：树脂单体40～50％，交联性单体和单官能团共聚单体35％～45％，光引发剂0.1～0.3％，助引发剂0.7～0.9％，酸蚀性单体2％～10％，阻聚剂0.01％～0.2％，溶剂5％～15％，填料0％～1％。
该方法包括：褶皱形介孔二氧化硅制备，载银的褶皱形介孔二氧化硅制备，粘结剂制备。
该粘结剂力学性能优异，且具备优异的抗菌性能。
该方法工艺简单，制备条件温和，适合于工业化生产。
权利要求书2页 说明书6页 附图3页CN 109758371 A 2019.05.17C N 109758371A1.一种齿科修复用可光固化牙本质粘结剂，其特征在于，所述粘结剂的组分按照质量分数包括：树脂单体40～50％，交联性单体和单官能团共聚单体35％～45％，光引发剂0.1～0.3％，助引发剂0.7～0.9％，酸蚀性单体2％～10％，阻聚剂0.01％～0.2％，溶剂5％～15％，填料0％～1％；所述树脂单体与交联性单体的摩尔比为4:1-1:4；所述填料为载银的褶皱形介孔二氧化硅。
2.根据权利要求1所述粘结剂，其特征在于，所述树脂单体为双酚A-甲基丙烯酸缩水甘油酯Bis-GMA；交联性单体为二甲基丙烯酸三乙二醇酯TEGDMA；单官能团共聚单体为甲基丙烯酸羟乙酯HEMA；光引发剂为樟脑醌CQ。
三种牙本质粘结剂微拉伸粘结强度的比较
三种牙本质粘结剂微拉伸粘结强度的比较陈怀丽;赵静;何琴;王文梅;朱雅男【摘要】目的：通过微拉伸粘结强度检测法，比较3种不同的牙本质粘结剂Single Bond 2、SE Bond和Easy One 的粘结强度，为临床应用提供参考。
方法：选用30个新鲜拔除的人磨牙，磨除牙合面釉质暴露牙本质，随机分为3组，每组10个牙，分别使用Single Bond 2、SE Bond、Easy One 粘结剂，再用蓝色复合树脂充填5 mm 高度。
在流水下，用慢速锯垂直于粘结面制备成1．0 mm×1．0 mm横截面积的柱状试件，用微拉伸测试仪测试其微拉伸强度，用体视显微镜观察样本断裂类型，对微拉伸强度测试值和断裂类型进行统计学分析。
结果：Single Bond 2组的微拉伸强度为（23．40±6．20）MPa，Easy One 组为（16．25±4．42）MPa，SE Bond 组（16．17±4．78）MPa。
经方差分析，Single Bond 2组与另两组粘结剂微拉伸强度均有显著性差异（P＜0．05），而SE Bond组和Easy One组无显著性差异（P＞0．05）。
结论：Single Bond 2粘结强度优于Easy One、SE Bond，3种粘结剂的粘结强度均可满足临床应用要求。
%AIM:To evaluate the dentin adhesive bond strength of 3 bonding systems.METHODS:Den-tin of 30 extracted human molars was exposed by removal of the occlusal enamel.The teeth were then randomly divided into 3 groups(n=10).A block of composite resin was bonded to dentin of th teeth respectively with Single Bond 2, Easy One and SE Bond according to manufactures’instructions.The teeth were cut vertically to their bonded surfaces and sectioned to obtain slice-shaped specimens with a slow-speed saw.Then the specimens were trimmed into col-umns with the bonded surface area of 1 .0 mm2 .The bonding strength of the specimenswas measured by a Microtensile Tester.A microscope was used to observe the fracture modes.Data were statistically analyzed.RESULTS:The mean bond strength(MPa)of Single Bond 2,Easy One and SE Bond was 23.40±6.20,16.25 ±4.42;and 16.17 ±4.78 respectively.Single Bond 2 vs Easy One or SE Bond,P<0.05;Easy One vs SE Bond,P>0.05.CONCLUSION:Single Bond 2 can prodce stronger bonding strength to dentin than SE Bond and EASY OEN.【期刊名称】《牙体牙髓牙周病学杂志》【年(卷),期】2014(000)005【总页数】4页(P294-296,308)【关键词】全酸蚀粘结剂;自酸蚀粘结剂;微拉伸粘结强度;湿粘结【作者】陈怀丽;赵静;何琴;王文梅;朱雅男【作者单位】南京大学医学院附属口腔医院牙体牙髓科，江苏南京210008;南京大学医学院附属口腔医院牙体牙髓科，江苏南京210008;南京大学医学院附属口腔医院牙体牙髓科，江苏南京210008;南京大学医学院附属口腔医院牙体牙髓科，江苏南京210008;南京大学医学院附属口腔医院牙体牙髓科，江苏南京210008【正文语种】中文【中图分类】R783.1近年来，复合树脂新技术新材料层出不穷，市场上有各种品牌的牙本质粘结剂，但由于牙本质结构的特殊性，在粘结强度、耐久性、密封性等方面都不能令人满意。
3种牙本质粘接剂粘结强度的对比观察
3种牙本质粘接剂粘结强度的对比观察谢金玲;吴佩玲【期刊名称】《新疆医科大学学报》【年(卷),期】2013(036)006【摘要】目的对比3M第五代全酸蚀Single Bond、第五代自酸蚀可乐丽菲露Cleafil及3M第七代易邦德粘Easyone的粘接强度,评价其粘接效果,为临床应用提供参考.方法选择120颗正畸减数拔除的离体前磨牙,随机分为4组:3M第五代全酸蚀Single Bond组(A组),第五代自酸蚀可乐丽菲露Cleafil组(B组),3M第七代易邦德粘Easyone组(C组),选择性酸蚀+第五代自酸蚀可乐丽菲露Cleafil组(D 组).用电子万能测力机测定剪切力并进行对比分析,采用单因素方差分析进行组间差异比较.结果A、B、C、D组的抗剪切粘结强度分别为(5.56±1.48)、(3.60±1.23)、(2.40±0.99)、(3.76±1.18)Mpa.A组粘接强度最高,C组粘接强度最弱,B组与D组粘接强度介于两者之间,差异有统计学意义(P＜0.05).结论 3M第五代全酸蚀Single Bond组粘接强度最高,在临床中对固位力要求较高的可选用.对于深层牙本质的粘接尽量选用第五代自酸蚀可乐丽菲露Cleafil SE-Bond及3M第七代易邦德粘Easyone.【总页数】3页(P814-816)【作者】谢金玲;吴佩玲【作者单位】乌鲁木齐市口腔医院牙体牙髓科,乌鲁木齐,830000;乌鲁木齐市口腔医院牙体牙髓科,乌鲁木齐,830000;乌鲁木齐市口腔医院牙体牙髓科,乌鲁木齐,830000【正文语种】中文【中图分类】R783.1【相关文献】1.一种新型通用型牙本质粘结剂对牙本质粘结强度的体外评价 [J], 米长江;喻洁;朱虹倩;朱万春;米方林;刘兴容2.硬化性牙本质粘结界面形态观察和粘结强度的研究 [J], 朱丹丹;李秋红3.通用型粘结剂对牙本质的粘结强度及牙本质保护作用 [J], 胡西娜尔·艾尼瓦尔;阿达来提·阿布力米提4.全酸蚀粘接剂/自酸蚀粘接剂与乳牙牙本质间粘接强度的对比研究 [J], 钟恬;胡道勇5.几种粘结树脂在粘结失败后的不同牙本质界面进行再粘结的微拉伸粘结强度和形态学观察 [J], 朱澌洁;边专;牛玉梅;范兵因版权原因，仅展示原文概要，查看原文内容请购买。
四种牙本质粘结剂粘结强度的比较研究
四种牙本质粘结剂粘结强度的比较研究周丽静;王婷;梁燕【摘要】目的比较四种牙本质粘结剂(I-Bond、G-Bond、Xeno V和Clearfil S3 Bond)的粘接强度,为临床上正确选择、合理使用粘接剂提供实验依据.方法 60颗离体前磨牙,随机分为4组,每组15颗.将四种粘结剂分别用于暴露的牙本质表面,修复树脂“冠”,光照固化.用CMT7104型万能材料测试仪测试试件微拉伸和剪切粘结强度,比较四种牙本质粘结剂的粘结强度.结果四种粘结剂的粘结强度均值依次为Xeno V＞Clearfil S3 Bond＞G-Bond＞I-Bond.其中,I-Bond与G-Bond的粘结强度差异无显著性(P＞0.05)；Xeno V和Clearfil S3 Bond的粘结强度差异亦无显著性(P＞0.05)；而I-Bond和G-Bond的粘结强度明显低于XenoV和Clearfil S3 Bond (P＜0.05).结论四种牙本质粘结剂中,Xeno V和Clearfil S3 Bond的粘结强度明显高于I-Bond和G-Bond的粘结强度.【期刊名称】《贵州医药》【年(卷),期】2012(036)012【总页数】5页(P1071-1075)【关键词】牙本质粘结剂;微拉伸强度;剪切强度【作者】周丽静;王婷;梁燕【作者单位】贵阳医学院附属医院,550004【正文语种】中文【中图分类】R783.1牙本质粘结剂（dentin bonding agents，DBA）是一种牙体粘结材料，其作用是提高树脂与牙体组织之间的粘结力，减少牙本质—树脂间的微渗漏，分散咬合压力［1]。
牙本质粘结体系（dentin adhesive system，DAS）从全酸蚀系统到自酸蚀系统，从传统的三步法到目前常用的一步法，操作步骤不断简化，临床应用日益广泛［2]。
如何选择理想的粘结剂的问题给牙科医师造成了相当大的困惑。
临床效果虽然是评价牙本质粘结系统粘结性能的金标准，但在口腔这个特殊的环境中，粘结后的修复体和牙体会同时承担各种各样的应力，临床实验无法区分造成粘结失败的真正原因，而实验室检测则能在保持其它变量恒定的前提下评价单个变量对粘结产生的影响［3]。
牙本质粘接剂
在窝洞内的固位，降低边缘微漏的发生。
• 复合树脂多为疏水性材料，所以粘结剂的基本 结构必须同时具备亲水性和疏水性两部分。 • 亲水性基团与羟基磷灰石的钙离子成分或牙本 质的胶原蛋白结合，疏水性基团则与复合树脂 的丙烯酸部分发生化学键接。
糊剂类 液体类 FR酚醛树脂
根管糊剂
氢氧化钙糊剂 碘仿糊剂
组成 分类 性能
应用
一、 固体类根管充填材料
固体类根管充填材料主要有牙胶尖、 银尖、钴铬合金丝和塑料尖 不能严密地充填根管 与糊剂类根管充填材料配合使用
（一） 牙胶尖
1．组成 牙胶10%~20%，氧化锌61% ~ 75%，蜡和
根管充填后有持续的消毒作用 不刺激根尖周组织，促进病变愈合 在凝固过程中体积不收缩，凝固后
与根管壁无间隙
不使牙体变色
能长期保存在根管中而不被吸收 易于消毒，操作简便，必要时能从 根管中取出
具有X线阻射性，便于检查是否充填
完满
目前临床所用根管充材料分为
牙胶尖
固体类
塑料尖
银尖 氧化锌丁香油糊剂
5.3%草酸铁或草酸铝水溶液
氨基酸处理
钙化液处理
牙釉质黏结剂
通常是由与树脂基质成分相同的丙烯酸类材
料通过低分子量单体稀释而成，对酸蚀的牙
釉质有理想的润湿效果。
此类粘结剂可以渗透到牙釉质的纤维凹陷内
形成树脂突，增加充填物的机械锁结作用。
复合树脂牙釉质粘结剂 修复体牙釉质粘结剂
牙本质粘结剂
和少量蛋白质，排列成结构紧密的釉柱和柱间质。
用新型牙本质粘接剂治疗牙本质重度敏感症临床观察
用新型牙本质粘接剂治疗牙本质重度敏感症临床观察
廖明华
【期刊名称】《右江民族医学院学报》
【年(卷),期】2002(024)002
【摘要】目的介绍新型牙本质粘接剂治疗牙本质敏感症的应用原理及用以治疗牙本质重度敏感症的临床应用.方法将牙面清洗干净后,微干燥,涂布Prime & Bond NT,轻吹均匀,光照20s.结果共治疗牙本质重度敏感症42颗牙,显效39颗,总有效率92.8%.结论用新型牙本质粘接剂治疗牙本质重度敏感症有显著疗效,可用于经多种方法脱敏效果欠佳者
【总页数】1页(P230-230)
【作者】廖明华
【作者单位】右江民族医学院附属医院口腔科,广西,百色,533000
【正文语种】中文
【中图分类】R781.6+7
【相关文献】
1.釉质粘接剂治疗牙本质敏感症106例分析 [J], 刘剑峰;杨瑛玉;马星宇;曹树喜;孙国姝
2.自酸蚀粘接剂治疗牙颈部牙本质敏感症的临床研究 [J], 李德利;周丽晶;谭建国
3.新型脱敏剂(极固宁TM)治疗牙本质敏感症的临床观察 [J], 刘爱莲
4.Brillant复合树脂粘接剂治疗牙本质敏感症60例临床分析 [J], 张少先
5.Super-Bond C&B用于改善磨牙咬合面重度磨耗致牙本质敏感症的临床观察 [J], 徐戈;曹军;邓永强;孙琼
因版权原因，仅展示原文概要，查看原文内容请购买。
新型牙本质粘接剂抗菌性能的初步研究
新型牙本质粘接剂抗菌性能的初步研究梅美;杨巍;马永刚;张宁【摘要】目的评价一种含有甲基丙烯酰氧乙基磷酸胆碱(2-methacryloyloxyethyl phosphorylcholine,MPC)、甲基丙烯酸十六烷基二甲铵(dimethylaminohexadecyl methacrylate,DMAHDM)和无定形磷酸钙纳米颗粒(nano-particles of amorphous calcium phosphate,NACP)的牙本质粘接剂的抗蛋白和抗菌性能.方法商品化的牙本质粘接剂作为对照组.商品化的牙本质粘接剂中加入MPC、DMAHDM和NACP作为实验组,测试牙本质剪切粘接强度,双辛丁酸法测试试件表面蛋白的附着量,使用人唾液培养所得的牙菌斑全菌生物膜模型来研究生物膜的活性.结果实验组和对照组间的牙本质剪切粘接强度比较差异无统计学意义(P=0.426).实验组的蛋白附着量、菌斑的代谢活性和乳酸产量显著低于对照组(P=0.000),大约是对照组的5％.实验组试件表面粘附的细菌量明显少于对照组,且以死细菌为主.结论含有MPC、DMAHDM和NACP的牙本质粘接剂具有较强的抗蛋白附着和抗菌性能,具有广泛的应用前景.【期刊名称】《转化医学杂志》【年(卷),期】2019(008)002【总页数】4页(P98-101)【关键词】抗蛋白附着;抗菌性能;牙本质粘接剂【作者】梅美;杨巍;马永刚;张宁【作者单位】100049 北京,清华大学玉泉医院口腔科;100049 北京,清华大学玉泉医院口腔科;100049 北京,清华大学玉泉医院口腔科;100050 北京,首都医科大学口腔医学院【正文语种】中文【中图分类】R783.1充填体边缘的菌斑产酸引起继发龋，是充填材料脱落的主要原因[1]。
复合树脂具有优良的美学效果，简便的临床操作过程，近年来广泛应用于修复牙体缺损[2]。
研究表明，复合树脂材料表面较其他修复材料更容易堆积菌斑[3]。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
R：复合树脂层 T：树脂突
H：混杂层
第五代牙本质粘结剂 操作简单化，单瓶系统和自酸蚀体系。将处理剂 和黏着剂合并。 同时进行酸蚀和处理，可以缩短临床操作时间， 降低胶原蛋白塌陷的机会。研究发现此类粘结剂 对牙釉质的酸蚀效果不理想，牙本质表面残留涂 抹层也是影响效果的原因之一。
第六代牙本质粘结剂 ❖ 1997年 ❖ 基本与第五代粘结剂组成相似，以单一溶
几个概念
两个同种或异种的固体物质，通过介于两者表面的 第三种物质作用而产生牢固结合的现象，称为粘接 或粘合（bonding, adhesion）。 能够将一种或数种固体物质粘合连接起来的材料， 称为粘接剂或粘合剂（bonding agent, adhesive）。 被粘接的固体物质称为粘接体、被粘物或被粘体 （adherend）。
第四代牙本质粘结剂 ❖ 以全酸蚀技术进行牙本质涂抹层的清除，过度酸
蚀造成胶原蛋白塌陷，无法达到理想粘结效果。 ❖ 日本学者Nakabayashi提出牙本质和丙烯酸甲酯形
成混杂层（Hybrid Layer） ❖ 保持酸蚀的牙本质湿润，防止胶原蛋白塌陷，然
后涂布亲水性处理剂，让单体成分渗入纤维网状 结构形成混杂层。 ❖ 临床上难以确定湿润程度。
固体类根管充填材料主要有牙胶尖、 银尖、钴铬合金丝和塑料尖
➢ 不能严密地充填根管 ➢ 与糊剂类根管充填材料配合使用
粘接修复体或修复材料到口腔软硬组织表面 的物质，称为口腔粘接剂（dental adhesive, dental bonging agent）。
口腔粘接剂与其他辅助试剂，如表面处理剂、 酸蚀剂、表面保护剂等，统称为口腔粘接材 料（dental adhesive materials）。
一、 种 类
（一）粘接材料的种类 ❖ 按被粘物分类
粘接接头
（二）表面能和粘接的关系 固体或液体物质表面层的分子产生向内收 缩的力，对液体而言，这种力为表面张力， 对固体则称为表面能。
➢ 最大粘附功与固体表面能成正比例关系。 （三）粘接力形成的必要条件 润湿
（一）三牙、体口组织腔组织环境的粘接特性
牙釉质 无机物含量高达97%，2%质量分数的水 和少量蛋白质，排列成结构紧密的釉柱和柱间质。 表面能为38×10-3J/m2
5. 美齿修复
6. 骨缺损的修复 采用骨粘接剂固定骨缺损或骨折
7. 软组织粘接修复 替代缝合促进创口愈合
二、粘接机制
（一）粘接力的形成
1. 化学键力（主价键力） 共价键和离子键
2. 分子间作用力（次价键力）范德华力和氢键力
3. 静电吸引力
4. 机械作用力 本质是摩擦力
被粘体
吸附理论
粘接剂
界面区
被粘体
与根管壁无间隙 不使牙体变色
能长期保存在根管中而不被吸收 易于消毒，操作简便，必要时能从
根管中取出 具有X线阻射性，便于检查是否充填完满目前临床所用根管充材料分为
牙胶尖
固体类 塑料尖
银尖
糊剂类
氧化锌丁香油糊剂 根管糊剂 氢氧化钙糊剂
液体类 FR酚醛树脂 碘仿糊剂
分类
组成 性能 应用
一、 固体类根管充填材料
37%磷酸凝胶 恒牙0.5~1分钟，目前认为 不必超过30秒，乳牙和氟斑牙等2分钟。
牙本质的表面处理 化学方法
去除复合层的表面处理技术 机械方法
改善复合层的表面处理技术 ➢ 5.3%草酸铁或草酸铝水溶液 ➢ 氨基酸处理 ➢ 钙化液处理
牙釉质黏结剂
通常是由与树脂基质成分相同的丙烯酸类材 料通过低分子量单体稀释而成，对酸蚀的牙 釉质有理想的润湿效果。
第二代牙本质粘结剂 七十年代后期 针对第一代进行改进，在磷酸基内添加卤素， 降低水解反应的发生，提高稳定性。 粘结强度较第一代高达3倍，仍有水解现象， 长期临床表现不理想。 对牙本质smear layer 没有进行处理的建议。
第三代牙本质粘结剂 ❖ 九十年代正式在临床应用。 ❖ 去除涂抹层、改善涂抹层、置换涂抹层 ❖ 牙本质处理剂、黏着剂 ❖ 粘结强度大大提高
牙釉质粘接剂、牙本质粘接剂、骨粘接剂、软组 织粘接剂 ❖ 按应用类型分类 充填修复粘接剂、固定修复粘接剂、正畸粘接剂 和颌面缺损修复粘接剂
（二）粘接材料的应用类型
1. 牙体缺损修复 粘接性复合树脂、水门汀
2. 牙列缺损修复 金属翼板桥
3. 牙颌畸形矫正 正畸附件的粘接
4. 龋病预防
防龋涂料（窝沟封闭剂）
此类粘结剂可以渗透到牙釉质的纤维凹陷内 形成树脂突，增加充填物的机械锁结作用。
复合树脂牙釉质粘结剂 修复体牙釉质粘结剂
牙本质粘结剂
❖ 由于牙本质的特点，如今的粘结剂都以亲 水性为特征以便能够润湿牙本质，然后让 树脂的部分渗入牙本质小管内形成如同牙 釉质的树脂突，或是可以与牙本质发生化 学结合，通过机械和化学结合提高充填物 在窝洞内的固位，降低边缘微漏的发生。
牙本质 69%质量分数的无机物、18%的胶原蛋白、 11%的水和1.5%的其他有机物。牙本质小管、成 牙本质细胞突起及细胞间质等结构。表面能低于 牙釉质。(Smear layer)
（二）口腔环境
湿度 温度 微生物和酶 应力 化学反应 临床操作
四、表面处理技术
牙釉质的表面处理—磷酸酸蚀牙釉质 酸蚀处理机制 ① 提高表面能，增强润湿效果 ② 粗糙牙面，提高机械嵌合力 酸蚀剂种类和酸蚀时间
液同时处理牙本质与牙釉质。 ❖ 要获得材料的最佳粘结效果，使用前必须
仔细阅读使用说明，按部就班进行操作。
根管充填材料
根管充填材料(root canal fitting materials) 用 于根管治疗术中充填根管，消除死腔，防 止根管内再感染的材料。
理想的根管充填材料应具备以下性能：
根管充填后有持续的消毒作用 不刺激根尖周组织，促进病变愈合 在凝固过程中体积不收缩，凝固后
❖ 复合树脂多为疏水性材料，所以粘结剂的基本 结构必须同时具备亲水性和疏水性两部分。
❖ 亲水性基团与羟基磷灰石的钙离子成分或牙本 质的胶原蛋白结合，疏水性基团则与复合树脂 的丙烯酸部分发生化学键接。
牙本质粘结剂的分类
第一代牙本质粘结剂 ➢ 1956年 ➢ 以磷酸甘油酯和甲基丙烯酸酯共同使用获
得粘结效果。 ➢ 粘结强度低，易水解。 ➢ 对牙本质smear layer 没有进行研究。
