电子连接器(接插件)基础知识培训

电子连接器(接插件)基础知识培训
连接器基本认识与 编码原则
课程大纲
1. 连接器定义及功能 2. 连接器之零件及机能 3. 连接器之使用 4. 产品之介绍 5. 宣传产品之料号编码原则 6. 宣传产品之图号编码原则
连接器的定义与功能
何谓连接器?
“是一电子被动组件, 提供两系统 一个可分离的接口, 并且不会造成 系统功能无法接受的效果”
一般连接器必备有以下零件:
- 电镀层 Plating finish
电镀层提供端子基材(基底金属)之保护, 免于遭受腐蚀或污染, 并且维持 接触接口之最佳状态.
- 端子 Contact
从接触接口传递讯号或电力至永久接合处, 所以必须提供必要的正向力来维 持接触接口之稳定, 及适当的永久接合处之机构.
- 本体(塑料) Housing
Iatacom
其其他他: : 铜铜镍镍合合金金: :CC77XXXXXXXX机机械械强强度度介介于于黄黄铜铜与与磷磷青青铜铜之之间间,高,高导导电电性性,可,可于于高高电电流流应应用用. . 高铜高铜铜 钛铜钛合 合合 合金 金金 金:: ::C机C机1械1X械XX性X性X质XX质X媲降媲降美伏美伏铜铜77铍0铍0k合ks合is,金i高,金高,高导,高导温电温电强性强性度9度900最%最%佳IC佳I,C时A,时AS效S效,需处,需处要理要理极温极温高度高度导低导低电(3电(39性90性0-时4-时46应60应0)用.)用.. .
连接器之使用
依据不同需求, 共有六种连接层级:
Level I: IC晶圆至IC封装接脚, 如wire bond Level II:零件对PC板连接, 如PLCC Level III:BTB, 如1.27P/H, K08, PCI, SODIMM等 Level IV:子系统与子系统连接, 如FPC Level V: 子系统对输入/输出之连接, 如USB, RJD, D-SUB Level VI:系统对系统之连接, 如cable assembly

接插件基础知识之连接器的基本结构组成

接插件基础知识之连接器的基本结构组成

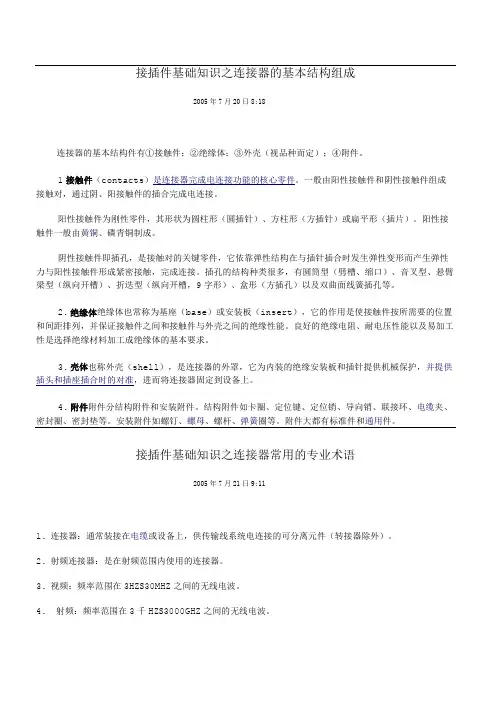

接插件基础知识之连接器的基本结构组成2005年7月20日8:18连接器的基本结构件有①接触件;②绝缘体;③外壳(视品种而定);④附件。

1接触件(contacts)是连接器完成电连接功能的核心零件。

一般由阳性接触件和阴性接触件组成接触对,通过阴、阳接触件的插合完成电连接。

阳性接触件为刚性零件,其形状为圆柱形(圆插针)、方柱形(方插针)或扁平形(插片)。

阳性接触件一般由黄铜、磷青铜制成。

阴性接触件即插孔,是接触对的关键零件,它依靠弹性结构在与插针插合时发生弹性变形而产生弹性力与阳性接触件形成紧密接触,完成连接。

插孔的结构种类很多,有圆筒型(劈槽、缩口)、音叉型、悬臂梁型(纵向开槽)、折迭型(纵向开槽,9字形)、盒形(方插孔)以及双曲面线簧插孔等。

2.绝缘体绝缘体也常称为基座(base)或安装板(insert),它的作用是使接触件按所需要的位置和间距排列,并保证接触件之间和接触件与外壳之间的绝缘性能。

良好的绝缘电阻、耐电压性能以及易加工性是选择绝缘材料加工成绝缘体的基本要求。

3.壳体也称外壳(shell),是连接器的外罩,它为内装的绝缘安装板和插针提供机械保护,并提供插头和插座插合时的对准,进而将连接器固定到设备上。

4.附件附件分结构附件和安装附件。

结构附件如卡圈、定位键、定位销、导向销、联接环、电缆夹、密封圈、密封垫等。

安装附件如螺钉、螺母、螺杆、弹簧圈等。

附件大都有标准件和通用件。

接插件基础知识之连接器常用的专业术语2005年7月21日9:111.连接器:通常装接在电缆或设备上,供传输线系统电连接的可分离元件(转接器除外)。

2.射频连接器:是在射频范围内使用的连接器。

3.视频:频率范围在3HZ S30MHZ之间的无线电波。

4.射频:频率范围在3千HZ S3000GHZ之间的无线电波。

■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■I5. 高频:频率范围在3MHZ S 30MHZ 之间的无线电波。

接插件简介介绍

接插件简介介绍

微型化连接器
总结词
微型化设计是连接器发展的另一重要趋 势,可实现更小、更轻、更便捷的连接 器产品。
VS
详细描述
微型化连接器具有体积小、重量轻、占用 空间少等特点,能够满足电子产品对便携 性、轻薄化的需求。此类连接器在消费电 子、医疗设备等领域得到广泛应用。
模块化连接器
总结词
模块化连接器能够实现快速、灵活的组合与 扩展,提高连接器的使用效率。
RJ45接口
RJ45接口是一种常见的网络接口, 它具有传输速率高、稳定性好等优 点,被广泛应用于各种网络设备中 。
接插件的发展历程
01
早期阶段
早期的接插件主要由手工制作,材料简单,功能单一,主要满足基本的
连接需求。
02
发展阶段
随着科技的不断进步,接插件的种类和功能越来越丰富,制作工艺也得
到了很大提升。
电磁兼容性设计
针对航空航天领域的特殊要求,对连接器进行电磁兼容 性设计,包括电磁屏蔽、电磁辐射抑制等方面的优化。
THANKS
感谢观看
电力行业
输电和配电系统 电力传输和分配
高压开关柜和继电保护柜 电力自动化和控制系统
汽车行业
汽车照明系统 汽车空调系统
汽车电子控制系统 汽车音响系统
通讯行业
有线电话和无线电话系统 光纤通信系统
网络传输和数据通信系统 卫星通信系统
其他行业
航空航天和飞机制造 工业自动化和机器人技术
船舶和海洋工程 智能建筑和智能家居系统
推拉式快速连接器等。
快速连接器的特点是连接速度快、操作 方便、安全可靠。同时,快速连接器也 有一定的电气性能,如接触电阻、绝缘
电阻、耐压等。
03
CATALOGUE

常见接插件安装规范

常见接插件安装规范
接插件的作用主要包括连接电路中的不同部分,传递信号和电力,保障设备的 正常运行。接插件的可靠性直接影响到整个电路的性能和稳定性,因此其质量 和安装规范必须得到严格控制。
接插件的常见类型与规格
总结词
常见的接插件类型包括电源插头、插座、连接器、端子排等,每种类型都有不同的规格 和标准。
详细描述
电源插头和插座是常见的接插件类型之一,用于连接电源线。根据不同的国家和地区标 准,插头和插座的规格也有所不同。连接器是一种用于连接电缆或印刷电路板的接插件, 有多种规格和标准。端子排是一种用于连接导线或电缆的接插件,通常由多个端子组成,
常见接插件安装规范
目 录
• 接插件基础知识 • 接插件安装流程 • 接插件安装规范 • 接插件使用规范 • 接插件常见问题及解决方案 • 接插件安装工程实例
01 接插件基础知识
接插件的定义与分类
总结词
接插件是一种用于连接电路的电子元件,用于实现电路之间 的信号传输和电力传输。根据不同的分类标准,接插件可以 分为多种类型。
详细描述
当接插件出现接触不良时,应首先检查接插件的表面是否清洁,如有污垢或氧化 物,需进行清理。其次,检查接插件的针脚是否松动或弯曲,如有需要,应进行 紧固或校正。如果问题仍然存在,可能需要更换接插件。
接插件松动或脱落
总结词
松动或脱落的接插件可能导致信号传输中断或设备损坏。
详细描述
为防止接插件松动或脱落,应确保接插件连接牢固,并使用专用的锁定装置(如有)进行固定。在安装过程中, 应遵循接插件的安装规范,按照规定的力矩紧固螺丝或卡扣。此外,定期检查接插件的连接状态,如发现松动迹 象,应及时紧固。
06 接插件安装工程实例
工程实例一:某工厂电气线路的接插件安装

接插件资料

接插件资料

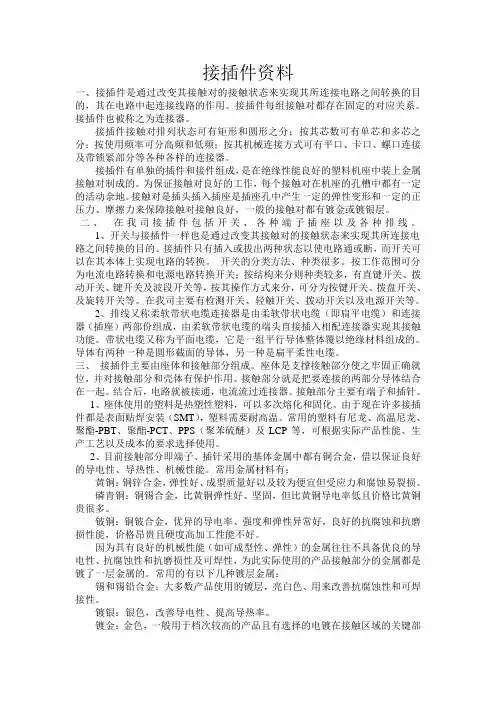

接插件资料一、接插件是通过改变其接触对的接触状态来实现其所连接电路之间转换的目的,其在电路中起连接线路的作用。

接插件每组接触对都存在固定的对应关系。

接插件也被称之为连接器。

接插件接触对排列状态可有矩形和圆形之分;按其芯数可有单芯和多芯之分;按使用频率可分高频和低频;按其机械连接方式可有平口、卡口、螺口连接及带锁紧部分等各种各样的连接器。

接插件有单独的插件和接件组成,是在绝缘性能良好的塑料机座中装上金属接触对制成的。

为保证接触对良好的工作,每个接触对在机座的孔槽中都有一定的活动余地。

接触对是插头插入插座是插座孔中产生一定的弹性变形和一定的正压力、摩擦力来保障接触对接触良好,一般的接触对都有镀金或镀银层。

二、在我司接插件包括开关、各种端子插座以及各种排线。

1、开关与接插件一样也是通过改变其接触对的接触状态来实现其所连接电路之间转换的目的。

接插件只有插入或拔出两种状态以使电路通或断,而开关可以在其本体上实现电路的转换。

开关的分类方法、种类很多。

按工作范围可分为电流电路转换和电源电路转换开关;按结构来分则种类较多,有直键开关、拨动开关、键开关及波段开关等,按其操作方式来分,可分为按键开关、拨盘开关、及旋转开关等。

在我司主要有检测开关、轻触开关、拨动开关以及电源开关等。

2、排线又称柔软带状电缆连接器是由柔软带状电缆(即扃平电缆)和连接器(插座)两部份组成,由柔软带状电缆的端头直接插入相配连接器实现其接触功能。

带状电缆又称为平面电缆,它是一组平行导体整体覆以绝缘材料组成的。

导体有两种一种是圆形截面的导体,另一种是扁平柔性电缆。

三、接插件主要由座体和接触部分组成。

座体是支撑接触部分使之牢固正确就位,并对接触部分和壳体有保护作用。

接触部分就是把要连接的两部分导体结合在一起。

结合后,电路就被接通,电流流过连接器。

接触部分主要有端子和插针。

1、座体使用的塑料是热塑性塑料,可以多次熔化和固化。

由于现在许多接插件都是表面贴焊安装(SMT),塑料需要耐高温。

连接器接插件

连接器接插件

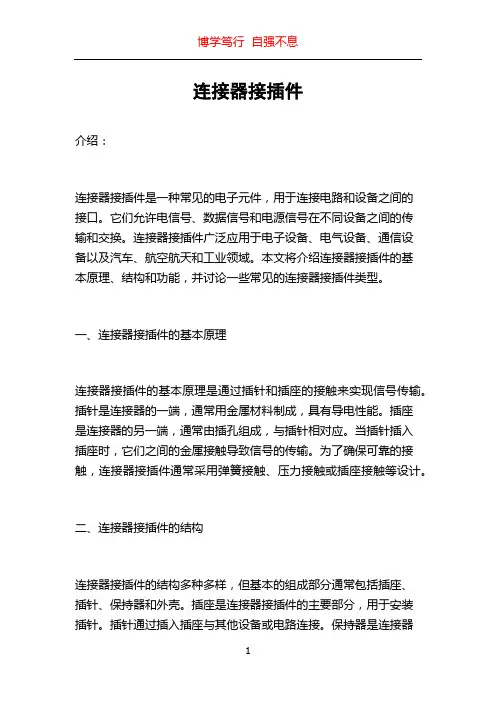

连接器接插件介绍:连接器接插件是一种常见的电子元件,用于连接电路和设备之间的接口。

它们允许电信号、数据信号和电源信号在不同设备之间的传输和交换。

连接器接插件广泛应用于电子设备、电气设备、通信设备以及汽车、航空航天和工业领域。

本文将介绍连接器接插件的基本原理、结构和功能,并讨论一些常见的连接器接插件类型。

一、连接器接插件的基本原理连接器接插件的基本原理是通过插针和插座的接触来实现信号传输。

插针是连接器的一端,通常用金属材料制成,具有导电性能。

插座是连接器的另一端,通常由插孔组成,与插针相对应。

当插针插入插座时,它们之间的金属接触导致信号的传输。

为了确保可靠的接触,连接器接插件通常采用弹簧接触、压力接触或插座接触等设计。

二、连接器接插件的结构连接器接插件的结构多种多样,但基本的组成部分通常包括插座、插针、保持器和外壳。

插座是连接器接插件的主要部分,用于安装插针。

插针通过插入插座与其他设备或电路连接。

保持器是连接器接插件的固定部分,防止插针意外脱落。

外壳是连接器接插件的外部保护部分,通常由塑料或金属制成,具有防尘、防水和机械保护等功能。

三、连接器接插件的功能1. 传输电信号:连接器接插件可用于传输各种电信号,如音频信号、视频信号和数字信号等。

它们可以将电信号从一个设备传输到另一个设备,实现音视频通信和数据传输。

2. 传输数据信号:连接器接插件还可用于传输数据信号,如以太网、USB、HDMI等接口。

它们可以实现计算机、手机、摄像机和打印机等设备之间的数据交换。

3. 传输电源信号:连接器接插件允许电源信号的传输和连接。

它们可用于连接电源适配器、电池和电子设备,为设备提供电源供应。

4. 实现插拔功能:连接器接插件的设计允许插针和插座的方便插拔,使设备的更换和维修更加容易。

插拔功能还可以方便用户将设备连接至其他设备或断开连接。

四、常见的连接器接插件类型1. 直插式连接器:直插式连接器是一种直接插入电路板的连接器,常用于电子设备和计算机主板上。

插件基础知识培训(电子)

插件基础知识培训(电子)
插件类型 接受等级
可接受
特殊元件 引脚的电
气保护
不可接受
图示和说明
可接受: 保护套可 起到防止短路作用, 引脚上无保护套时, 引脚所跨过的导体 之间的距离 B≥0.5mm。
保护套损坏或 A>2.0mm时, 不能起 到防止短路作用或引 脚上无保护套时, 或 引脚所跨过的导体之 间距离B<0.5mm。
放映结束 感谢各位的批评指导!
插件基础知识培训
培训内容
一、插件作业前的确认 二、手工插件注意事项 三、插件工艺标准 四、插件检验标准
一、插件作业前的确认
1、分配的元器件型号和数量与插件作业指导、 BOM表上的是否一致; 2、元器件在PCB板的插入位置; 3、有极性元器件的数量、特点、位置及插入 方向; 4、插入顺序的合理性; 5、插件作业指导/BOM上是否有注意事项或 说明,若有应明白其含义。
元件脚与 线路间距
不可接受
卧式元件 本体斜度
标准
图示和说明
最佳: 元件本体与其在 基板上两插孔位组成的 连线或元件体在基板上 的边框线完全平行,无 斜度。
四、插件检验标准
4.1元器件插件检验标准
插件类型 接受等级
可接受
卧式元件 本体斜度
不可接受
图示和说明
可接受: 元件体与其在 基板上两插孔位组成 的连线或元件体在基 板上的边框线斜度 ≤1.0mm。
除要求作业者按照上述项目自检外,还应安排专 门检查人员,以保证插入质量,尽可能降低插入不良 率。
四、插件检验标准
4.1元器件插件检验标准
插件类型 接受等级
标准
卧式零件 插件的方 向与极性
可接受
图示和说明
四、插件检验标准

几种常见的接插件(连接器)介绍

几种常见的接插件(连接器)介绍

几种常见的接插件(连接器)介绍(1)接线端子端子主要是为了方便电线的连接而生产的。

实际上,接线端子是一块包裹在绝缘塑料中的金属片。

金属片的两端都有用于插入电线的孔。

有用于紧固或松开的螺钉。

有时需要连接两根线,有时需要断开它们。

此时可以用端子连接,随时可以断开,无需焊接或缠在一起,方便快捷。

接线端子的种类很多,常用的有插入式接线端子、PCB式接线端子、接线端子、螺丝固定式接线端子、栅板式接线端子等。

接线端子特点:引脚间距多样,接线方式灵活,适合高密度接线要求;接线端子的最大电流高达 520 A;适用于SMT生产工艺;可用于回流焊,最高耐温300℃;还可以借助不同的配件扩展功能。

(2)音频/视频接插件①二芯、三芯插头插座:主要用于各种设备之间的信号传输,输入插头作为麦克风输入信号。

二芯插头插座主要用于单声道信号的连接,三芯插头插座主要用于立体声信号的连接。

按其直径分为2.5毫米、3.5毫米、6.5毫米三种。

②莲花插头插座:主要用于音频设备和视频设备,用作两者之间线路的输入输出插头。

③ XLR插头(XLR):主要用于麦克风与功放的连接。

④五芯插座(DIN):主要用于盒式录音机与功放的连接。

它可以将立体声输入和输出信号集中在一个插座上。

⑤RCA插头:RCA插头主要用于信号传输。

(3) 矩形连接器矩形插头插座是由不同数量的触头对在一个具有良好绝缘性能的矩形塑料外壳内制成。

插头插座中的触点对数不一,最多可达几十对。

排列方式,有两排、三排、四排等。

由于每个接触副的弹性变形,产生的正压力和摩擦力可以保证接触副的良好接触。

为了提高性能,一些接触对上镀有镀金或镀银层。

矩形插头插座可分为插针式和双曲弹簧式;带壳和不带壳;有锁定式和非锁定式,这种连接器常用于低频低压电路,高低频混合电路,多用于无线电仪器仪表。

(4) 圆形连接器圆形连接器主要有两种类型:接插式和螺接式。

插接式通常用于插拔频繁、连接点少、电流小于1A的电路连接。

接插件培训教材

接插件培训教材
– 纯锡容易产生锡须,即生长出很多细丝。 – 结果是使导体之间短路 – 这种现象是由于镀锡的压缩应力、基材的内应力、腐蚀处。
2. 避免锡须的办法
– 是加入少量的铅(<4%Pb),使之成为锡铅合金。 – 镀层热处理 – Sn-Pb合金镀层的厚度一般在2.5~5μm,其中间层金属一般 选用Ni或Cu;接触压力不小于100gm,因为必须要破裂或除 表面的氧化剂而得到低的接触电阻。
镀金微孔
二、镀金层微孔问题
4. 微孔形成的原因
① 电镀工艺:电流、时间、镀层厚度造成的颗粒沉 积状态
② 电镀过程中沉积在被镀表面的绝缘颗粒
• 如灰尘、被氧化或腐蚀的金属颗粒、镀液中的绝缘杂质 和有机污染物颗粒等,造成金离子无法在其上面取得电 子还原成金颗粒而形成孔隙。
③ 基底材料粗糙度的影响
• 用微孔率(个/平方厘米)来表明微孔程度。实验表明, 微观表面越粗糙,微孔率越高。这是因为表面越粗糙, 金离子还原成金颗粒越不均匀,出现孔隙的机会越多。
接插件常用材料
一、接触件
接触件目前用的都是铜合金,主要有以下三种:黄铜、 磷青铜、铍青铜
1、黄铜:导电性能良好,多次重复弯曲后容易变形和永 久疲劳。通常在便宜的接插件上座接触件使用或充当 其它零件适用
2、磷青铜:硬度高于黄铜且保持较长时间的弹性。常用的接触件材 料。
3、铍铜:机械性能远远好于黄铜和磷青铜。在插拔频繁和要求高可 靠的应用场合,目前在手机产品的电池连接器以及SIM卡坐等上 有使用。
一、使用接触镀层的原因 1、保护接触弹片的基体金属不受腐蚀 2、优化接触界面的性质,尤其是机械性能 电气性能
二、对电镀材料的要求
低电阻率 耐磨性 耐腐蚀性 与基体金属的附着能力强
三、常用镀层种类

书上永远不会告诉你的一些接插件知识

书上永远不会告诉你的一些接插件知识

日志档案
2010年份 (44) 2009年份 (154) 2008年份 (114) 2006年份 (3)
最新日志
· 2010.5.23 北京电子工程师紫竹院聚 会 · 天堂再没有车来车往,愿珠珠一路走 好 · 凌晨豪车京城狂飙 美满家庭祸从天 降;马路杀手漠视生命 年轻父亲撒手 人寰 · 2010.5.9 下马威—东灵山顶—灵山停 车场 · 小五台露营拉练之行—登东台
2010/5/25
w

页码,4/9(W)
DC电源插座接线 DC电源插座的2脚和3脚在插头没有插进的时候是连在一起的,当插头插进的时候,3脚与2脚 分开。所以3脚和1脚应该连地。
本DC电源输入插座的尺寸图: 国内厂商可以参考/cn/product/item/1249/
2010/5/25
w
页码,5/9(W)
我们经常会在开发板上用到这样的DB9串口母头插座。它的尺寸如下:
要认真看清楚DB9母口表面的数字标示。
通常母口的数字要与串口线上公接头的数字对上。 作为主设备上(如计算机)的PCB板上一般放置公头(针),而从设备(如开发板)一般放 置母头(孔)。这样做的好处就是,减少主设备的接头损坏次数,毕竟公头比母头还是结实很多。 连接两个设备的串口要用串口线,由于很多设备的多样性,所以串口线公-公、公母、母母的 串口线都有,这里要注意,串口的2,3脚的连接,拿计算机与单片机通信作为例子,RS232要同 通信的话,PC_RXD连接MCU_TXD,PC_TXD连接MCU_RXD。直连和交叉的串口线都有,但要 对应上面这个连接关系。 串口线上基本都没有标注2脚和3脚两头是直连还是交叉,所以一个比较好的做法就是以后用 过的串口线上都挂一个写明直连还是交叉的标牌,这样就避免每次用串口线都抓瞎,最后导致串口 连不上。 本DB9 串口母头的尺寸图:

关于接插件必须掌握的基本知识(Word)

关于接插件必须掌握的基本知识(Word)

接插件的基本常识<接插件的功能:为下列传递服务提供可以拆分的联结a) 电流连接b) 电信号连接c) 光信号连接<不同的标准把连接区分为联结器和联结接插件,定义(根据德国及欧盟标准DIN EN 61984 (VDE 0627))连接器-- 用来和它相对应的器件进行电路连接及脱离的电子组件.(没有电压差的情况下. )接插件-- 联结器带开关功能和联结器设计为特定的在带负载情况下联结和分离的器件-- 在次标准中,所谓“带电压差”是指当器件带电压差,但还没有电流通过,-- 定义“ 负载”是指电流通过器件. </DIV><DIV class=resizeimg4> </DIV><DIV class=re sizeimg4>接插件的基本常识对于高手来说根本就不算什么问题,但是对于像我这样出校门不久的来说却一直让我头痛,而对于插件这一块我一直都比较感兴趣的,在21ic、以及电子元件技术网上查找了不少资料终于整理成了这篇还算让自己满意的新手教程。

而对于连接器我同样有着自己个人的看法:连接器的概念历史背景:1926第一个批量生产的联结器:4>一对二的插座(香蕉插座)</DIV><DIV class=resizeimg4> </DIV><DIV class=resizeimg4>连接器的类型有那些? </DIV><DI V class=resizeimg4>连接器市场上存在着很多不同类型和针对不同用途的连接器,我们可以根据用途, 连接器类型区分, 当然同一种连接器也可以使用到不同用途的场合,例如:电路板的连接器可以在计算计/配件, 医疗技术,信号传递和运输领域- 几乎是所有已知的领域(图片来自我爱方案网)连接器的用途和市场:•汽车•军用和航空航天</DIV><DIV class=re sizeimg4> •通讯和数据传输•消费产品</DIV><DIV cl ass=resizeimg4> •运输•医疗技术•计算机及其配件•工业自动化</DIV><DIV class=resizeimg4> (图片来自我爱方案网)</)连接器的类型:• 电路板连接器•客户定制•高压连接器•特殊恶劣环境连接器•光纤•方型连接器•终端连接器•电话通讯和数据传输•圆头连接器•HF-高频连接器•IC 信号连接器</DIV><DIV class=resizeimg4></DIV><DIV class=resizeimg4></DIV> <DIV class=resizeimg4></DIV><DIV class=resizeimg4> </DIV><DIV class=resizeimg4></DIV><DIV class=resizeimg4>连接器的主要特性:连接可靠性和电流通过能力</DIV><DIV class=resizeimg4>1)连接可靠性连接器的工作可靠性在下列情况是必须保证的:•在新的,使用中,及使用后•插拔次数寿命中•机械承重(插,拔, 弯,震动)•气候变化(热,冷,湿)• 灰尘</DIV><DIV class=resizeimg4></DIV><DIV class=resizeimg4></DIV><DIV class=resizeimg4>2)电流通过能力所为的某型号XY连接器可以12A的电流承载“ 是不完全正确和全面的.越高的电流承栽能力往往是和工作温度相关连的,而且也不是恒定的工作温度,环境温度和连接器在通电流时候的发热情况相互作用,相互影响.尤其是连接器自身的发热也不是稳定的,它受电流通过大小的影响,流过的电流越多,发热就越多. 【文本的图片均出自我爱方案网:】</DIV><DIV class=resizeimg4>这就是所谓的减额现象. 随着温度的增加可通过的电流不断减少。

接线端子插接插件及各类连接器的基础知识

接线端子插接插件及各类连接器的基础知识

接线端子插接插件及各类连接器的基础知识1.定义:接线端子插接插件是一种用于固定电线连接的装置,它们通常由两个主要部分组成:插头和插座。

插头用于连接电线的末端,而插座用于固定插头并提供连接电路的功能。

2.分类:接线端子插接插件可根据不同的标准进行分类,常见的有插拔式接线端子和螺钉式接线端子。

插拔式接线端子通常用于临时连接,插头和插座通过插入和拔出来实现连接。

螺钉式接线端子则通过旋紧螺钉来固定电线,具有更牢固的连接。

3.特点:接线端子插接插件具有连接可靠、安装方便、重复使用等特点。

通过使用接线端子插接插件,可以有效地进行电线连接,减少线路故障和维修的困扰。

1.定义:连接器是一种用于连接电子器件的装置,通过连接器可以实现电信号、电力和数据的传输。

连接器主要由插头和插座两部分组成,插头通常连接电源或信号源,而插座则连接设备或电源。

2.分类:连接器可以根据不同的应用和连接方式进行分类。

常见的连接器包括USB连接器、音频连接器、视频连接器、电源连接器、网线连接器等。

- USB连接器:用于连接电子设备,实现数据传输和充电功能。

常见的USB连接器有USB-A、USB-B、Micro USB和Type-C等。

-音频连接器:用于连接音频设备,实现音频信号的传输。

常见的音频连接器有耳机插孔、小型音频插孔和RCA插孔等。

-视频连接器:用于连接视频设备,实现视频信号的传输。

常见的视频连接器有HDMI连接器、VGA连接器和DVI连接器等。

-电源连接器:用于连接电源设备和电子设备,实现电力的传输。

常见的电源连接器有DC电源插头和AC电源插头等。

-网线连接器:用于连接计算机和网络设备,实现网络信号的传输。

常见的网线连接器有RJ45连接器和光纤连接器等。

3.特点:连接器具有插拔方便、连接可靠、灵活性强等特点。

不同类型的连接器适用于不同的连接需求,可以根据具体的应用场景选择合适的连接器。

总结:接线端子插接插件和各类连接器是电子电路连接中常用的元件,它们通过提供可靠的连接方式,实现电线、信号和电力的传输。

接插件的相关知识

接插件的相关知识

接插件的种类和应用
作者:佚名文章来源:本站原创点击数:10083 更新时间:2007-9-22
定义
接口部件是电路与电路之间的连接工具,它分为接件和插件,统称接插件。

应用
1.用于电路板与其它电路板或仪器之间的连接,以保证数据和信息的相互交流和传递,如:排线接口、插槽等。

2.仪器与仪器之间的数据传输,如:数据线、波导管接口、同轴线接口等。

3.大功率电路中的电源传输接口,如:电源插座、插头、查线排等。

图例
(a) LC型光纤连接器
LC型光纤连接器是为了满足客户对连接器小型化,高密度连接的要求而开发的一种新型连接器。

它压缩了整个网络中面板、墙板及配线箱所需要的空间,使其占有的空间只相当传统ST和SC连接器的一半。

特点
1. 体积小,尺寸精度高
2. 1.25mm陶瓷插芯
3. 插入损耗低
4. 回波损耗高
5. 单芯、双芯两种结构可供选择
6. 符合IE874标准
应用
电源插座电视机信号插座。

接线端子基本知识与选用注意指标

接线端子基本知识与选用注意指标

接线端子基本知识与选用注意指标
详尽,言之有物
一、接线端子基本知识
1、定义
接线端子(Terminal)又称接线头,是一种将电路板、设备中的接线出口、连接点连接起来的连接装置,也是将电缆引线与电路板(PcBoard)连接起来的装置,是实现电路连接的重要设备。

2、作用
接线端子的作用归结起来有三点:
(1)电气连接功能:满足电路导电的需求;
(2)机械连接功能:控制定义的传导距离,保证电连接的稳定;
(3)防护功能:保护电路板上的元件不被外界破坏,保护操作人员免受电击伤害。

1、电气性能要求
1)接线端子结构尺寸、线径大小要求正确,线缆可被合理插入。

2)连接性能:好的连接性能,即在正常工作电流下不易出现松动,断开。

3)电路导通性能:接线端子的导通性能及导通性能衰减不宜过大。

4)阻燃性:应按相关标准要求,保证安全可靠。

2、机械性能要求
1)接线端子结构应简单耐用,插拔操作灵活方便,性能稳定可靠。

2)接线端子在结构上应设计吻合的插拔把手,增加操作性能,减少操作力。

接插件培训教材

接插件培训教材

接插件常用镀层—锡及其合金
一、锡及其合金的特点
一般用在可靠性要求较低的场合代替价格昂贵的金合金。 – 优点:
• 价格低廉,易于覆盖(对基底的附着力强),易焊接,在压力大 时表面的钝化膜层被压破形成金属间的直接接触。
– 缺点:
• 易氧化,在微动下形成微动腐蚀而造成接触故障。 • 由于锡和锡-铅合金很软,使用寿命不长。 • 它们的插拔次数很少,一般只有1次或2次,最多不会超过10次。
