锚索施工工艺及流程流程：1、锚索制作2、钻孔3、锚索安装4、锚固段注浆5、立锚墩6、张拉7、封孔注浆8、外部保护1．钻孔钻孔是锚索施工中控制工期的关键工序。
为确保钻孔效率和保证钻孔质量，采用潜孔冲击式钻机。
钻机钻井时，按锚索设计长度将钻孔所需钻杆摆放整齐，钻杆用完，孔深也恰好到位。
钻孔深度要超出锚索设计长度0.5m 左右。
钻孔结束，逐根拔出钻杆和钻具，将冲击器清洗好备用。
用一根聚乙烯管复核孔深，并以高压风吹孔，待孔内粉尘吹干净，且孔深不少于锚索设计长度时，拔出聚乙烯管，塞好孔口。
清除）2余量取34和水平孔，砂浆由孔口注入，空气压向孔底，由孔底进入排气管排出孔外（水平锚索，空气经限浆环进入排气管）。
上倾和水平锚索孔注浆过程中，当排气管不再排气，且有稀水泥浆从排气管压出时，说明注浆已满；对于下倾锚索注浆，采用砂浆位置指示器控制注浆位置。
锚索孔注浆采用注浆机，注浆压力保持在0.3--0.6MPa。
5．立锚墩锚墩的作用是把锚具的集中荷载传递到岩面和调整岩面受力方向。
为了使锚墩上表面与锚索轴线垂直，预先将一根外径与钻头直径相同的薄壁钢管和垫板正交焊牢，浇筑锚墩前将钢管的另一端插入钻孔即可。
6．锚索的张拉张拉锚索前需对张拉设备进行标定。
标定时，将千斤顶、油管、压力表和高压油泵联好，在压力机上用千斤顶主动出力的方法反复试验三次，取平均值，绘出千斤顶出力（KN）和压力表指示的压强（MPa）曲线，作为锚索张拉时的依据。
因国产压力表初始起动压强不完全相同，所以，标定曲线上必须注明标定时的压力表号，使用中不得调换。
压力表损坏或拆装千斤顶后，要重新标定。
若锚索是由少数钢纹线组成，可采用整体分级张拉的程序，每级稳定时间2~3min；若锚索是由多根钢纹线组成，组装长度不会完全相同，为了提高锚索各钢绞线受力的均匀度，采用先单根张拉，3天后再整体补偿张拉的程序。
7．封孔注浆补偿张拉后，立即进行封孔注浆。
对于下倾锚索，注浆管从预留孔插入，直至管口进到锚固段顶面约50cm；对于上倾和水平锚索，通过预留注浆管注浆。
锚杆和预应力锚索(锚杆)施工图解
锚杆和预应力锚索（锚杆）施工图解一、一般要求1、破碎且不平整的边坡，必须将松散的浮石和岩渣清除，用浆砌片石填补空洞，对坡面缝隙进行封闭处理。
边坡修整后平整、密实2、边坡开挖和钻孔过程中，对岩性及构造进行编录和综合分析，与设计相比出入较大时，报监理工程师审批。
3、修整边坡的弃渣应按有关规定堆放，不得污染环境。
4、浇筑混凝土时，模板应加支撑固定。
二、锚杆框架施工1、锚杆框架施工工序见图锚杆框架施工工序2、施工要点（1）锚孔位置及框架精确定位，并挖出竖梁、横梁肋轮廓，坡面必须刻槽，深度满足设计要求。
（2）锚孔钻进应采用无水干钻，以防因钻孔施工使坡体地质条件恶化。
（3）钻孔过程应有专人负责，对地质情况及钻进情况详细记录，如与设计不符，须立即停钻并及时反馈、采取措施。
（4）钻孔结束后用高压风进行清孔，孔壁不得有粘土或粉砂。
（5）框架模板拼装要平整、严密，净空尺寸要准确，符合设计要求。
模板表面应刷隔离剂，便于脱模。
浇注混凝土时，模板应加支撑固定。
（6）框架应分片施工，每片由2〜3根立柱及其横梁、顶梁组成。
相邻框架接触处应预留2cm宽的伸缩缝，用与框架端头尺寸一致的浸沥青木板填塞。
3、质量控制要点和监理要点（1）孔位、孔径和倾角等符合设计要求。
孔距允许偏差±50mm，孔口高程±100mm。
（2）锚杆框架外观顺直、美观、无麻面，混凝土强度符合设计要求。
（3）钢筋制作与安装符合《公路桥涵施工技术规范》（JTJ041—2000）的规定。
（4）检查施工记录，查锚杆轴线误差±3°。
（5）检测锚索（杆）拉拔力和长度。
三、预应力锚索（锚杆）1、施工工序见图预应力锚索（锚杆）2、施工要点（1）设计锚固工程坡面开挖成形，并经验收合格。
（2）施工作业前，应进行预应力锚索（杆）的基本试验，确定锚固参数后，方可进行施工作业。
（3）测量放样，将锚孔位置准确测放在边坡上，并明显标识。
（4）造孔。
①根据锚固地层类型、孔径、深度及施工场地等条件选择钻孔设备。
预应力锚索施工工艺流程图及简介
预应力锚索施工工艺流程图及简介锚索工程广泛应用于岩土工程的各行各业，由于可以有效施加预应力，能主动实现对岩土体主动加固，是岩土工程必不可少的重要工程措施之一。
但是由于对锚索施工流程掌握不当，造成锚索工程失效、质量较差，甚至低劣，导致工程失败的比例一直居高不小，严重影响了锚索工程的合理、有效应用。
故此，特对预应力锚索工程施工流程中的关键工艺进行说明，以期能对锚索工程的安全应用，提供有益的参考。
一、前期准备流程1、认真查清设计文件中所采用的锚索形式，即是拉力型、压力型，抑或是分散型，复核设计文件中所要求的锚索材料是普通钢绞线，还是无粘接钢绞线，抑或是环氧树脂钢绞线。
2、根据设计要求订购合格材料，尤其是要严格核查近年来对锚索质量有普通影响的锚具材料，即应严格采购锚具“四件套”，严禁现场加工钢垫板、螺旋筋等。
3、根据设计文件，掌握锚索的设计拉力、锁定拉力指标，明确施工时采用超张拉力还是欠张拉力及其相关指标。
4、根据设计要求在现场实验室对材料进行复查，配备相应强度的注浆材料，校验千斤顶并给出相应的油压与拉力之间的计算公式。
5、锚索工艺较为复杂，故应加强现场施工人员的技术培训，熟练锚索各个施工环节点。
6、锚索工程在正式施工前必须进行现场拉拔试验，以验证设计参数的可行性，继而根据试验结果复核锚固段长度或探与注浆工艺。
二、现场施工流程1、锚索孔位测放力求准确，偏差不得超过±2cm；合理搭设施工平台，确保钻机就位后的倾角符合设计要求的锚索倾角。
且倾角允许误差不大于1°，外撇角误差不超过0.5°，并确保钻机安放支架牢固稳定。
2、考虑沉碴等因素的影响，为确保锚索的有效深度，实际钻孔深度要大于设计深度0.5m以上。
3、钻孔应采用孔压机带动的潜孔钻机钻进，严禁开水钻进，防止水钻恶化岩土体质量。
锚索成孔后的孔径不得小于设计值。
钻孔完成后必须使用高压空气将孔中杂物全部清除孔外，以免降低水泥砂浆与孔壁的粘结强度。
锚索施工工艺
1、锚索施工工艺流程预应力锚索采无粘结工艺施工，无粘结预应力锚索施工工艺流程见图2、施工安排支护工程量大、施工项目繁多、技术复杂、施工质量要求高，场面狭窄。
因此，除合理配备施工设备外，还需设计合理的施工程序，优化施工方案，合理安排各工序施工，才能保证施工质量和工期。
预应力锚索钻孔、锚索制作、安装、垫座混凝土浇筑/安装等工序，可与相应部位常规支护同期进行。
预应力锚索后续工序，拟根据设计凝期要求滞后于相应部位施工。
待垫座混凝土及锚索灌浆浆液强度达到设计张拉强度要求时，即可进行锚索张拉及后续工序施工。
3、施工方法（1）锚孔编号定位1)锚孔编号锚索孔编号为LSi,j。
①L代表映秀湾厂区后边坡。
②S代表锚索。
③i为行号，由高高程向低高程按自然序列递增，i=1,2,3,…。
④j为列号，对应于i行，由上游边坡向下游边坡按自然序列递增，j=1,2,3,…。
2) 锚孔测放定位严格按照设计图纸要求测放孔位。
使用红油漆标定孔位，并标明孔号。
3) 管架平台搭设搭设的管架平台必须稳定牢固，满足施工承载要求。
（2）钻机就位为保证锚孔质量，使锚孔在施工过程中及成孔后其轴线的倾角、方位角符合设计及规范要求，必须保证钻机（CY-80A）就位的准确性、稳固性。
（3）造孔1）1000KN级锚索孔造孔① 1000KN级锚索孔基本技术参数a孔径：Φ130mm。
b钻孔角度：下倾10°。
c锚固段长度：6m。
d锚索孔深度： 50m。
②钻进方法采用风动潜孔锤冲击回转钻进方法。
③造孔设备、机具a 设备：CY-80钻。
b 机具：采用ZD110冲击器配套Ф130钎头。
④钻进工艺参数a 钻进压力：开孔时，使钎头紧贴岩面低压冲击，平稳缓缓推进即可；正常钻进时Pf=2~4KN。
b 转速：开孔转速n=0；正常钻进转速n≯90r.p.m。
c 风量：Q风=10~12m3/min。
（4）造孔注意事项1）开孔前，清除孔口附近松动岩块。
2）开孔时，在设计孔位上，人工或用风钻凿出与孔径相匹配的10cm左右深的槽（孔），以利于钻具定位及导向开孔。
预应力锚索施工工艺及方法

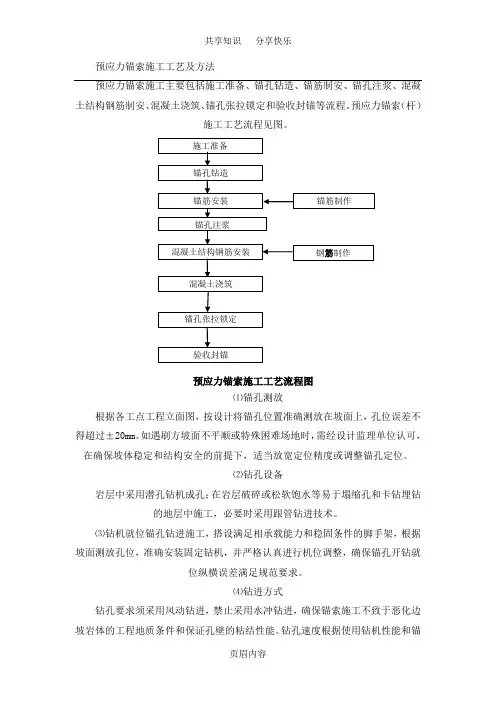

预应力锚索施工工艺及方法预应力锚索施工主要包括施工准备、锚孔钻造、锚筋制安、锚孔注浆、混凝土结构钢筋制安、混凝土浇筑、锚孔张拉锁定和验收封锚等流程。
预应力锚索（杆）施工工艺流程见图。
预应力锚索施工工艺流程图⑴锚孔测放根据各工点工程立面图，按设计将锚孔位置准确测放在坡面上，孔位误差不得超过±20mm 。
如遇刷方坡面不平顺或特殊困难场地时，需经设计监理单位认可，在确保坡体稳定和结构安全的前提下，适当放宽定位精度或调整锚孔定位。
⑵钻孔设备岩层中采用潜孔钻机成孔；在岩层破碎或松软饱水等易于塌缩孔和卡钻埋钻的地层中施工，必要时采用跟管钻进技术。
⑶钻机就位锚孔钻进施工，搭设满足相承载能力和稳固条件的脚手架，根据坡面测放孔位，准确安装固定钻机，并严格认真进行机位调整，确保锚孔开钻就位纵横误差满足规范要求。
⑷钻进方式钻孔要求须采用风动钻进，禁止采用水冲钻进，确保锚索施工不致于恶化边坡岩体的工程地质条件和保证孔壁的粘结性能。
钻孔速度根据使用钻机性能和锚施工准备 锚孔钻造 锚筋制作 锚孔注浆 混凝土结构钢筋安装 混凝土浇筑锚孔张拉锁定 验收封锚 锚筋安装 钢筋制作固地层控制，防止钻孔扭曲和变径，造成下锚困难或其它意外事故。
⑸钻进过程钻进过程中对每个孔的地层变化、钻进状态（钻压、钻速）、地下水等情况作好施工记录。
如遇塌孔缩孔等不良钻进现象时，立即停钻，及时进行固壁灌浆处理（灌浆压力0.1～0.2MPa），待水泥砂浆初凝后，重新扫孔钻进。
⑹孔位孔深钻孔孔位、孔深、斜度符合设计要求。
为确保锚孔直径，要求实际使用钻头直径不得小于设计孔径。
为确保锚孔深度，孔深不小于设计孔深并且实际钻孔深度大于锚索设计长度0.5m以上。
⑺锚孔清理钻进达到设计深度后，不能立即停钻，要求稳钻1～2分钟，防止孔底尖灭、达不到设计孔径。
在钻孔完成后，使用高压空气（风压0.2～0.4MPa）将孔内岩粉及水体全部清除出孔外，以免降低水泥砂浆与孔壁岩土体的粘结强度。
预应力锚索施工工艺及方法
预应力锚索施工工艺及方法预应力锚索施工主要包括施工准备、锚孔钻造、锚筋制安、锚孔注浆、混凝土结构钢筋制安、混凝土浇筑、锚孔张拉锁定和验收封锚等流程。
预应力锚索（杆）施工工艺流程见图。
预应力锚索施工工艺流程图⑴锚孔测放根据各工点工程立面图，按设计将锚孔位置准确测放在坡面上，孔位误差不得超过±20mm 。
如遇刷方坡面不平顺或特殊困难场地时，需经设计监理单位认可，在确保坡体稳定和结构安全的前提下，适当放宽定位精度或调整锚孔定位。
⑵钻孔设备岩层中采用潜孔钻机成孔；在岩层破碎或松软饱水等易于塌缩孔和卡钻埋钻的地层中施工，必要时采用跟管钻进技术。
⑶钻机就位锚孔钻进施工，搭设满足相承载能力和稳固条件的脚手架，根据坡面测放孔位，准确安装固定钻机，并严格认真进行机位调整，确保锚孔开钻就位纵横误差满足规范要求。
⑷钻进方式钻孔要求须采用风动钻进，禁止采用水冲钻进，确保锚索施工不致于恶化边坡岩体的工程地质条件和保证孔壁的粘结性能。
钻孔速度根据使用钻机性能和锚施工准备锚孔钻造锚筋制作 锚孔注浆混凝土结构钢筋安装 混凝土浇筑锚孔张拉锁定 验收封锚 锚筋安装钢筋制作固地层控制，防止钻孔扭曲和变径，造成下锚困难或其它意外事故。
⑸钻进过程钻进过程中对每个孔的地层变化、钻进状态（钻压、钻速）、地下水等情况作好施工记录。
如遇塌孔缩孔等不良钻进现象时，立即停钻，及时进行固壁灌浆处理（灌浆压力0.1～0.2MPa），待水泥砂浆初凝后，重新扫孔钻进。
⑹孔位孔深钻孔孔位、孔深、斜度符合设计要求。
为确保锚孔直径，要求实际使用钻头直径不得小于设计孔径。
为确保锚孔深度，孔深不小于设计孔深并且实际钻孔深度大于锚索设计长度0.5m以上。
⑺锚孔清理钻进达到设计深度后，不能立即停钻，要求稳钻1～2分钟，防止孔底尖灭、达不到设计孔径。
在钻孔完成后，使用高压空气（风压0.2～0.4MPa）将孔内岩粉及水体全部清除出孔外，以免降低水泥砂浆与孔壁岩土体的粘结强度。
预应力锚索的施工工艺
预应力锚索的施工工艺锚索是通过外端固定于坡面，另一端锚固在滑动面以内的稳定岩体中穿过边坡滑动面的预应力钢绞线，直接在滑面上产生抗滑阻力，增大抗滑摩擦阻力，使结构面处于压紧状态，以提高边坡岩体的整体性，从而从根本上改善岩体的力学性能，有效地控制岩体的位移，促使其稳定，达到整治顺层、滑坡及危岩、危石的目的。
一、施工工艺及流程图如下：1．钻孔钻孔是锚索施工中控制工期的关键工序。
为确保钻孔效率和保证钻孔质量，采用潜孔冲击式钻机。
钻机钻井时，按锚索设计长度将钻孔所需钻杆摆放整齐，钻杆用完，孔深也恰好到位。
钻孔深度要超出锚索设计长度0.5m左右。
钻孔结束，逐根拔出钻杆和钻具，将冲击器清洗好备用。
用一根聚乙烯管复核孔深，并以高压风吹孔，待孔内粉尘吹干净，且孔深不少于锚索设计长度时，拔出聚乙烯管，塞好孔口。
两种特殊情况的处理：渗水的处理。
在钻孔过程中或钻孔结束后吹孔时，从孔中吹出的都是一些小石粒和灰色或黄色团粒而无粉尘，说明孔内有渗水，岩粉多贴附于孔壁，这时，若孔深已够，则注入清水，以高压风吹净，直至吹出清水；若孔深不够，虽冲击器工作，仍有进尺，也必须立即停钻，拔出钻具，洗孔后再继续钻进，如此循环，直至结束。
有时孔内渗水量大，有积水，吹出的是泥浆和碎石，这种情况岩粉不会糊住孔壁，只要冲击器工作，就可继续钻。
如果渗水量太大，以至淹没了冲击器，冲击器会自动停止工作，应拔出钻具进行压力注浆。
塌孔、卡钻的处理。
当钻孔穿越强风化岩层或岩体破碎带时，往往发生塌孔。
塌孔的主要标志是从孔中吹出黄色岩粉，夹杂一些原状的（非钻头碎的、非新鲜的、无光泽的）石块，这时，不管钻进深度如何，都要立即停止钻进，拔出钻具，进行固壁注浆，注浆压力采用 MPa，浆液为水泥砂浆和水玻璃的混合液，24小时后重新钻孔。
雨季，常常顺岩体破碎带向孔内渗流泥浆，固壁注浆前，必须用水和风把泥浆洗出（塌入钻孔的石块不必清除），否则，不仅固壁注浆效果差，还容易造成假象。
锚索施工工艺
6.7预应力锚索施工工艺6.7.1锚索施工工艺流程锚索施工工艺流程如图6.7-1所示。
图6.6-1 锚索施工流程图6.7.2锚索施工顺序⑴成孔：预应力锚索施工前，土方开挖至锚索位置下0.5m，并保证距离围护桩10m范围内地面平整，作为锚索钻机工作面。
根据本工程地质情况，第一道锚索局部区域为粉土层，采用普通锚杆配备螺旋钻杆钻进成孔；第二道锚索以下卵石层等较硬岩层采用套管锚杆钻机。
土方施工为边挖边加固，即开挖一级，防护一级，不得一次开挖到底。
每层开挖深度至当层锚杆孔下0.5m。
土方开挖出工作面后，测量员将锚孔位置准确测放在坡面上，孔位误差不得超过±50mm。
锚孔钻进施工根据坡面测放孔位，准确安装固定钻机，并严格认真进行机位调整，确保锚孔开钻就位水平、垂直方向孔距误差不得超过±100mm，钻孔倾角和方向符合设计要求，倾角允许误差位±2.0°，方位允许误差±2.0°，钻孔深度超过设计深度0.3m-0.5m。
钻孔结束后，必须经监理工程师验收后，才能够进行下索、注浆等工序。
在安装锚索前，将钻孔孔口堵塞保护。
⑵锚索制作钢绞线长度为孔深、锚墩高度、工作锚板厚度、千斤顶长度、工具锚厚度以及张拉操作余量的总和。
同时考虑到下料时有截长误差及锚具安装的方便性，均加长1m。
钢绞线采用电动砂轮切割机在预制场截断，并保证对钢绞线无任何损伤。
将截好的钢绞线按对应孔穿入隔离架，然后再将隔离架向前窜动。
沿杆体轴线方向每隔1.5m设置一个隔离架。
注管穿入隔离架的中心孔与锚杆体绑着牢固。
为防止钢绞线与水泥浆产生粘结，自由张拉段用Φ20的PVC管包裹。
钢绞线成束后，要检查其长度、组装直径、钢绞线有无交叉和重迭等，进行验收后，合格者方可使用。
对合格的锚索要登记挂牌，标明锚索编号、锚索长度，以防装错孔位。
将编制好的锚索按孔号顺序摆放，同时按照设计及规范要求，采取临时措施进行防护：切断腐蚀源，避免与有害物质直接接触，防止受潮、受腐蚀气体浸渍。
预应力锚索(筋)施工工艺工法(后附图片)
预应力锚索（筋）施工工艺工法1.1工艺工法概况预应力锚索是基坑围护结构的加固体系；是临时结构，与钢支撑的作用，空腔部分可以不注浆，变形过大时需要重新张拉；适用范围无止水帷幕要求的，否则需要采取降水措施。
（钻孔桩、钢板桩围护结构）预应力锚固技术自20世纪60年代开始引入我国以来，已在水电等行业广泛应用。
后来经过改进，内锚固段采用灌浆(水泥浆或水泥砂浆)，施工方便，锚固力大。
预应力锚索的孔深已达到80m以上，锚固对象已从岩体扩展到土层和堆积体。
预应力锚索的结构形式和施工工艺也不断推陈出新，产生了无粘结预应力锚索、压力型内锚头、单孔多锚头等技术和工艺。
1.2工艺原理预应力锚索在深基坑开挖支撑防护体系中应用广泛。
锚固段内锚索荷载依靠锚固段预应力钢绞线与浆体相接触界面上的粘结应力,由锚固段渐进式的往下传递,荷载作用时在锚固段上部浆体中拉应力集中,并沿深度方向衰减。
在预应力锚索中设置一定长度的自由段,岩体对锚固段的锚固力通过自由段传递到腰梁及防护桩上并实现受力平衡。
粘结式锚索用于支撑体系一方面由于预应力作用,使钻孔桩与锚固段间的土体结构呈密实压缩状态,保持挡护土体的整体性,另一方面由于锚索施加的预应力作用改变了破裂面土体的应力状态,从而保证开挖基坑边坡土体的自稳能力2 工艺工法特点2.1浆体受压，加大了被锚固体的受压范围，使锚固体和被锚固体能够提供更高更稳定的锚固力拉力，因而对软弱地层适应性强。
2.2杆体采用无粘结钢绞线，具有很高的防腐蚀性能，减少了普通钢绞线施工时涂油工作，节省了人力，减少了对环境的污染，并可进行二次补偿张拉，有效的延长了锚固体的寿命。
2.3安装锚索后可一次性全孔注浆，简化了注浆工序。
2.4可以最大限度的减少破碎岩体的挖方刷坡，以较小的投入即可以达到理想的加固效果，成本低，效益高，在深基坑加固中较其它加固类型可以节约投资20%左右。
3 适用范围多适用于围岩类型好的地层、有空间要求及无法架设内支撑的深基坑，无止水要求围护结构的基坑4 主要引用标准4.1《地铁设计规范》（GB50157）4.2《建筑基坑工程技术规范》(YB9258)4.3《建筑基坑支护技术规程》（JGJ120）4.4《建筑机械技术使用安全技术规范》（JGJ33）4.5《建筑工程施工现场供用电安全规范》（BG50104）4.6《建筑钢结构荷载规范》（GB50009）4.7《建筑钢结构焊结技术规程》(JGJ81)4.8《锚杆喷射混凝土支护技术规范》（GB50086）4.9《岩土锚杆（索）技术规程》（CESS 22）5 施工方法预应力锚索施工与基坑土方开挖是深基坑施工密不可分的两道关键工序，预应力锚索施工极具时间性和协调性，锚索打设的时间、位置及预加力的大小直接关系到深基坑稳定的成败。
预应力锚索施工工艺
预应力锚索施工工艺预应力锚索加固边坡技术于 20 世纪 60 年月首先在我国水电行业开头应用，80 年月末在我国铁路、大路工程中引进，铁一院于 1987 年在宝成线首次承受预应力锚索加固危岩边坡并取得了成功， 20年来，预应力锚索以其“安全、牢靠、经济、合理”的特点在建筑行业中得到了日益广泛的应用。
1工艺特点1)深层、主动加固。
2)随机补强、应用范围广。
3)施工快捷灵敏、经济性好。
2适用范围适用于铁路、大路、水利、城市建设等相关领域的浅、中、深层土石混合滑坡、土滑坡、岩石滑坡的防治工程。
3加固原理及设计要求3.1加固原理通过锚索、砂浆或水泥浆与深层稳定岩体的胶合作用，由锚索传递张拉力，牵制表层坍滑体，通过预应力锚索使松散层或滑坡体与稳定地层连接成一个结实的整体，从而到达加固边坡的目的。
边坡锚索构造见图 1。
3.2设计要求3.2.1设计张拉力进展预应力锚索设计时，一般状况可只计算主力，在浸水和地震等特别状况下，尚应计算附加力和特别力。
对于滑坡加固，承受锚索预应力〔抗滑力〕的方法计算，通过边坡稳定性分析、计算滑坡的下滑力确定锚固力。
3.2.2平面布置形式图1 边坡加固预应力锚索构造示意图锚索间距应以设计的锚固力能对地基供给最大的张拉力为标准，间距宜承受3～6m，最小不应小于 1.5m。
3.2.3索长设计锚固段主要确定锚固段长度、孔径和锚固类型。
锚固体的承载力气由锚固体与锚孔壁的抗剪强度、钢绞线束与水泥砂浆的黏结强度及钢绞线强度三局部把握，设计时取其最小值，通常取 4—10m；锚固体直径依据设计锚固力、地基性状、锚固类型、张拉材料根数、造孔力气来确定，通常取φ100—φ150mm。
自由段长度受稳定地层界面把握，一般考虑自由段伸入滑动面的长度不小于 1m ，自由段长度不小于 3-5m。
张拉段长度依据张拉机具打算，外露局部长度一般为1.5m 左右。
4工艺流程预应力锚索施工工艺流程见图２。
5操作要点5.1锚索钻孔1)测量定位：坡面检查合格后，按设计要求测量放线测定孔位，孔位误差不得超过±10cm。
