洞身开挖施工工艺
隧道开挖爆破施工方案
4。
1洞身开挖4。
1。
1隧道洞身开挖工艺首先必须根据围岩类型选择合适的断面开挖方法，Ⅰ～Ⅲ级围岩可采用全断面法开挖；对于Ⅳ、Ⅴ级围岩可采用台阶法、单侧壁导洞法、双侧壁导洞法等进行全断面开挖或采用半断面开挖的方法。
对于Ⅳ、Ⅴ级围岩采用全断面开挖时，各种方法均存在开挖与支护互相干扰的情况，要注意完善施工组织和管理，严格遵循“短进尺,弱爆破”的原则，减少对围岩及已施工的支护的扰动。
当采用半断面开挖方法时，下半断面开挖厚度及用药量要严格控制，减小扰动,防止拱部围岩失稳。
同时按设计及施工规范要求对水平收敛值、拱顶下沉值进行严格监控量测，并将量测结果及时反馈、指导施工.尤其对于不良地质地段，在开挖前必须用地质雷达、超前小导坑等方法做好超前地质预报工作，同时做好预加固、预支护等辅助施工措施。
其次，隧道开挖一般采用钻爆法施工，应根据围岩类型选择合适的施工工艺。
对于硬岩应采用光面爆破，注意以下几点：①放样准确，②打眼准确，③周边眼采用小直径或间隔装药，④全断面施工的微差控制爆破技术，⑤定期和及时检查断面，以便及时反馈、调整；对于软岩应采用预裂爆破，注意以下两个方面：（1）根据现场爆破成缝试验确定预裂孔间距﹑孔径和线装药密度 (即单位长度钻孔的装药量),及药卷直径小于孔径的不偶合装药方式的装药不耦合系数；（2）确定预裂爆破各参数后，要严格控制预裂孔的成孔质量①预裂孔的角度不能超过允许范围，否则需废孔移位重新开孔;②预裂孔的孔间距要满足爆破设计要求，若孔间距过大，则进行插孔处理；③预裂孔的孔深要满足爆破设计要求，末达规定深度须进行补钻。
4。
1。
2爆破参数计算钻爆作业必须按照钻爆设计时行钻、装药、接线和引爆，同时应满足钻眼爆破施工开挖的质量要求。
在施工作业中要充分考虑岩石的抗爆性，炸药品种及用量计算,炮眼（临空眼、掏槽眼、扩槽眼、掘进眼、内圈眼、底板眼、周边眼)布置、布置形式和炮眼数量、直径、长度、深度和角度,装药量和装药结构，起爆方法和爆破顺序、起爆网络，凿岩机的台数安排，钻爆参数的选择等，然后再进行爆破设计。
隧道洞身开挖施工方法全
隧道洞身开挖施工方法1 .单线隧道①.VI级以下围岩Vl级以下围岩，一般属于土质类，围岩自稳性极差。
施工中遵循〃管超前、严注浆、短进尺、弱爆破、强支护、早封闭、勤量测〃的原则。
Vl级围岩一般采用在超前大管棚的预支护下中隔壁法（CD法）分部开挖，开挖后及时进行初期支护和临时支撑的施工。
开挖采用人工配合风镐进行,每循环进尺控制在0.5-1.0m范围内。
开挖顺序示意图见〃3.隧道主要施工工艺〃部分。
②.V级围岩V级围岩属于软弱围岩，施工中严格遵循〃管超前、严注浆、短开挖、弱爆破、快封闭、勤量测〃的施工原则。
V级围岩采用在超前预支护下台阶法留核心土环形开挖法，台阶长度不大于5m,开挖后及时进行初期支护，且初期支护尽早封闭成环。
开挖采用人工配合机械进行，确需爆破的地段采用弱爆破方法，每循环进尺控制在LO-1.5m范围内。
开挖顺序示意图见〃3.隧道主要施工工艺〃部分。
IV级围岩地段采用台阶法施工,台阶长度3~5m,开挖后及时进行初期支护；围岩破碎地段、有水地段开挖前进行超前支护、注浆，在超前预支护下再进行台阶法开挖。
采用多功能作业台架钻孔,光面控制爆破,每循环进尺控制在2.0-2.5m范围内。
开挖顺序示意图见〃3.隧道主要施工工艺〃部分。
④.in、n级围岩m、口围岩整体性比较好，采用全断面法施工。
采用多臂液压凿岩台车或多功能作业台架钻孔，光面爆破，开挖后及时进行初期支护。
采用多功能作业台架钻孔时，每循环进尺为3.0-3.5m范围内;采用液压凿岩台车钻孔时，每循环进尺为5m以内。
开挖顺序示意图见”3.隧道主要施工工艺〃部分。
2.双线隧道①.VI级以下围岩Vl级以下围岩，一般属于土质类，围岩自稳性极差。
施工中遵循〃管超前、短进尺、强支护、早封闭、勤量测〃的原则。
Vl级围岩一般采用在超前大管棚的预支护下交叉中隔壁法（CRD法）或双侧壁导坑法施工，开挖后及时进行初期支护和临时支撑的施工。
开挖采用人工配合风镐进行，每循环进尺控制在0∙5-1.0m范围内。
隧道施工方法
隧道施工方法洞身施工工艺和方法(一)施工测量隧道洞外控制采用三角测量，每个洞口设置三个平面控制点,且将控制点设在能相互通视，稳固不动，而且便于引测进洞,能与开挖后的洞口通视之处，尽可能避免干扰,且不会被弃碴掩埋。
高程控制采用四等水准测量，每个洞口布设两个高精度水准点。
水准点布设在坚固、通视好，施测方便，便于保存且高程适宜之处。
两个水准点的高差，以安置一次水准仪即可联测为宜。
(二)、洞身的开挖、支护工艺和方法1、洞身的开挖隧道Ⅰ、Ⅱ、Ⅲ级围岩采用全断面开挖法;Ⅳ级围岩根据围岩的整体性程度采用短台阶法施工，台阶的长度为10—15m；Ⅴ级围岩采用超短台阶法施工，台阶的长度为5—10m。
Ⅰ、Ⅱ、Ⅲ级围岩全断面爆破采用中空眼直眼掏槽，Ⅳ、Ⅴ级围岩开挖采用斜眼楔形掏槽。
Ⅰ、Ⅱ、Ⅲ围岩全断面开挖光面爆破。
Ⅳ、Ⅴ级围岩台阶法开挖预裂爆破。
为减轻爆破时对围岩的扰动,周边眼采用φ32光爆药卷,并采用导爆索药串装药结构，孔口堵塞长度不小于40cm。
Ⅰ、Ⅱ、Ⅲ级围岩周边眼间距E=40cm，最小抵抗线W=55cm，相对距离E/W=0.72，周边眼装药集中度0.27kg/m。
Ⅳ、Ⅴ级围岩周边间距E=30cm，最小抵抗线W=40cm,相对距离E/W=0。
75，周边眼装药集中度0。
09kg/m。
钻爆作业时，根据地质条件及时修正爆破参数,以期达到最佳爆破效果。
钻孔均采用自制钻孔台架配YT-28手持式风动凿岩机钻孔,人工装药起爆。
钻爆作业按照爆破设计进行钻眼、装药、接线和引爆。
如围岩出现变化需要变更爆破设计时，由隧道工程师确定，现场监理工程师签认.炮孔的装药、堵塞和引爆线路的连接及哑炮和盲炮的处理，均由考核合格的爆破员负责。
洞身开挖施工四步骤:A测量测量是控制开挖轮廓精确度的关键.每循环都由测量技术人员在掌子面标出开挖轮廓和炮孔位置。
B钻孔严格按照炮孔布置图正确对孔，以确保爆破质量。
周边孔外插角1°~2°，炮孔相互平行,周边孔在断面轮廓线上开孔，周边孔对孔误差环向不大于5cm。
隧道工程隧道出口洞身开挖施工方案

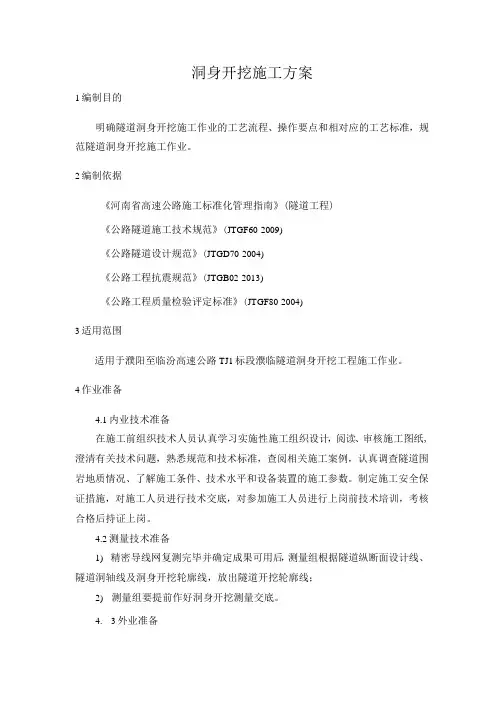

洞身开挖施工方案1编制目的明确隧道洞身开挖施工作业的工艺流程、操作要点和相对应的工艺标准，规范隧道洞身开挖施工作业。
2编制依据《河南省高速公路施工标准化管理指南》(隧道工程)《公路隧道施工技术规范》(JTGF60-2009)《公路隧道设计规范》(JTGD70-2004)《公路工程抗震规范》(JTGB02-2013)《公路工程质量检验评定标准》(JTGF80-2004)3适用范围适用于濮阳至临汾高速公路TJ1标段濮临隧道洞身开挖工程施工作业。
4作业准备4.1内业技术准备在施工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸,澄清有关技术问题，熟悉规范和技术标准，查阅相关施工案例，认真调查隧道围岩地质情况、了解施工条件、技术水平和设备装置的施工参数。
制定施工安全保证措施，对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
4.2测量技术准备1)精密导线网复测完毕并确定成果可用后，测量组根据隧道纵断面设计线、隧道洞轴线及洞身开挖轮廓线，放出隧道开挖轮廓线；2)测量组要提前作好洞身开挖测量交底。
4.3外业准备施工场地的平整，水、风、电的设置，施工测量与放样。
开挖机械及材料均已进场。
4.4施工人员及机械准备(单口隧道施工)4.4.1施工人员配备4.4.25隧道洞身开挖施工的一般规定5.1应根据隧道长度、断面大小、结构形式、工期要求、机械设备、地质条件等，选择适宜的开挖方案。
5.2开挖作业应符合下列规定：1开挖断面尺寸应满足设计要求。
2爆破后，应及时对开挖面和未衬砌地段进行检查；对可能出现的险情，应采取措施及时处理。
3开挖作业不得危及初期支护、衬砌和设备的安全，并应保护好量测用的测点。
4开挖后，应做好地质构造的核对和监控量测工作。
5开挖作业必须保证安全。
5.3隧道爆破应釆用光面爆破技术。
5.4爆破作业及爆破物品管理，必须符合现行《爆破安全规程》（GB6722）有关规定。
洞身开挖(台阶法)
三、施工步骤及说明
1、施工顺序
长台阶法共分3个开挖步骤，各个部位的开挖顺序见图1，其中下台阶左右两侧开挖顺序可以调换，但要注意控制开挖间距和层次。

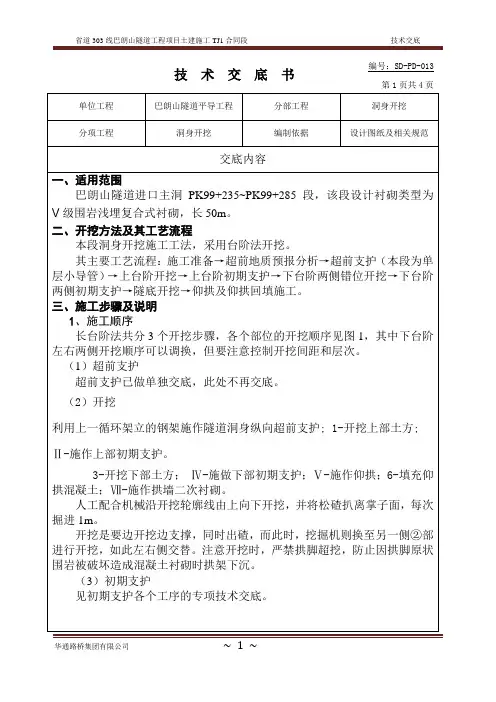

技 术 交 底 书
编号：SD-PD-013
第1页共4页
单位工程
巴朗山隧道平导工程
分部工程
洞身开挖
分项工程
洞身开挖
编制依据
设计图纸及相关规范
交底内容
一、适用范围
巴朗山隧道进口主洞PK99+235~PK99+285段，该段设计衬砌类型为 级围岩浅埋复合式衬砌，长50m。
二、开挖方法及其工艺流程
本段洞身开挖施工工法，采用台阶法开挖。
（1）超前支护
超前支护已做单独交底，此处不再交底。
（2）开挖
利用上一循环架立的钢架施作隧道洞身纵向超前支护; 1-开挖上部土方;Ⅱ-施作上部初期支护。
3-开挖下部土方；Ⅳ-施做下部初期支护；Ⅴ-施作仰拱；6-填充仰拱混凝土；Ⅶ-施作拱墙二次衬砌。
人工配合机械沿开挖轮廓线由上向下开挖，并将松碴扒离掌子面，每次掘进1m。
4、对施工现场和运输便道等易产生粉尘的地段定时进行洒水降尘，勤洗施工机械车辆，使产生的粉尘危害减至最小程度。
5、对易松散和易飞扬的建筑材料用彩条布、蓬布等严密覆盖，并放于居住区的下风处。
6、隧道弃碴及弃碴场地清理物，如表土、草皮、树木、树墩、树根、灌木和垃圾等运到指定地点弃置，不乱弃乱倒。
7、对有害物质（如染料、油料、废旧材料和生产、生活垃圾等）经处理后运至当地环保部门所指定的地点进行掩埋，防止泄露、腐蚀造成对生态资源的破坏。
隧道洞身开挖及支护首件施工方案
公路建设工程隧道工程首件工程开工报告（洞身开挖及支护ZK2+370-ZK2+380）2016年4月25日武广衡山西站至衡山黄花坪公路工程施工技术方案申报批复单承包单位：合同号：监理单位：编号：隧道洞身开挖及支护首件工程施工方案一、编制依据1.1《湖南省干线公路建设推行质量安全“10+5”管理举措》的文件。
1.2《公路建设工程两阶段施工图设计》。
1.3已通过审批的《公路施工组织设计》、《隧道总体施工方案》、《隧道进洞方案》、《隧道施工安全专项方案》。
1.4国家发布的相关行业标准。
二、工程概况2.1工程简介隧道起点位于，距离107国道约5km，终点位于，距离107国道约500m。
隧道为分离式单向交通隧道，左右洞中心间距18.5m。
隧道净空为单圆10.25*5.0m,净空面积（含仰拱）为77.75㎡。
左洞长575m进口里程为K2+355，出口里程为K2+930；右洞长540m进口里程为K2+360，出口里程为K2+900。
隧道全线位于Ⅴ级围岩全、强风化花岗岩和Ⅳ级中风化花岗岩。
双洞之间在K2+485(YK2+487)、K2+720(YK2+722)设两处车行横洞,车行横洞净空为4.5*5m，车行横洞中间段8.15m为带人防设备的横洞，尺寸为9.65*7.8m。
右洞在YK2+438、YK2+838处设置两道人防封堵门。
隧道左右洞均位于平面直线段，纵坡分别为1.106‰、1.118‰的上坡。
2.2工程地质、水文2.2.1地貌特征隧道通过地段主要为剥蚀低山地貌，以山地为主。
山顶高程为240.3m，山脚高程为117.0m，相对高差123.3，山坡坡脚较大，一般为30-45°，山丘之间发育季节性冲沟，发育较窄，一般为30-100m，冲沟较陡，纵坡降15-25°，植被较为发育，水土保持一般。
2.2.2 工程地质线路区大地构造位置位于南岳隆起带和新华夏系第二沉降带衡阳盆地北缘交接部位，主要构造体系为新华夏系，构造形迹展布方向为北东、北北东向。
隧道洞身开挖施工实施细则
隧道洞身开挖施工实施细则1.1 一般要求1.1.1 洞身开挖采用“新奥法”施工，根据实施性施工组织设计的开挖方案进行洞身开挖。
根据隧道长度、断面大小、结构形式、机械设备、地质条件等选定开挖方法。
1.1.2 利用TSP、地质钻孔、地质雷达等对隧道前方水文、地质情况进行调查、分析研究，调整开挖进尺和钻爆参数。
1.1.3 开挖作业。
1) 确定合理的开挖步骤和循环进尺，保持各开挖工序相互衔接，均衡施工。
2) 采用有效的测量手段控制开挖轮廓线，确保开挖断面尺寸符合设计要求；做好预留沉降量工作；开挖质量应符合设计及规范要求，严禁二次爆破开挖，在开挖过程中，施工单位应随时测定隧道轴线位置和高程。
3) 掌子面爆破后及时处理易滑落的楔形三角体和水平岩体,消除安全隐患。
4) 开挖后应做好地质构造的核对，及时进行监控量测工作，地质变化处和重要地段，应留存相应的图文资料。
5) 开挖作业必须保证安全，不得危及初期支护、二次衬砌和设备的安全，并应保护好量测用的测点。
6) 开挖爆破作业应在上一循环喷射混凝土终凝不少于4h后进行。
1.1.4 隧道爆破必须采用光面爆破，施工中应优化钻爆设计，提高钻眼效率和爆破效果，降低工料消耗。
对不宜爆破、挖掘机又难以挖动的软弱围岩以及黄土地段，鼓励采用铣挖机配合装载机进行隧道开挖施工。
1.1.5 隧道双向开挖的贯通位置应选择在Ⅳ级以上围岩地段。
当两开挖面间的距离为15～30m时，应改为单向开挖，另一端必须停止开挖，并将人员机具撤走，在安全距离处设立警告标志；对采用单向开挖的隧道，出洞前应反向开挖不少于30m且不小于洞口超前管棚长度，严禁在隧道洞口处贯通。
1.1.6 双洞开挖时，应根据两洞的轴线间距、洞口里程距离、地质条件及其他自然条件，选择适当的开挖方法，确定好两洞开挖的时间差和距离差，并采取措施防止后行洞开挖对先行洞周壁产生不良影响。
1.1.7 施工单位应安排好施工过程的测量，以保证隧道按设计方向和坡度施工，使开挖断面符合图纸所示尺寸，尽量做到不欠挖和不超挖。
隧道洞身开挖施工方法
隧道洞身开挖施工方法为减少隧道开挖跨径，降低围岩开挖变形风险，确保隧道施工安全。
Ⅱ级以下围岩开挖采用分断面开挖，即将整个隧道断面划分成几个小的断面，分别、依次进行开挖。
隧道划分成几个小断面后，最前面的开挖断面我们称其为“突前导坑”，突前导坑的开挖是控制整个隧道向前施工的关键，所有后续工序都必须根据突前导坑的开挖进度来确定，各后续工序是在突前导坑的引导下有序、依次、交错平行地向前推进。
斜切及延伸或洞口明洞段采用明挖法，暗挖段采用锚喷构筑法施工，光面爆破。
Ⅴ级围岩采用双侧壁导坑法和CRD法施工。
CRD 法开挖工序及支护横纵断面图工序安排平面图（单位：m ）CRD 法支护纵断面图1——⑴施作超前小导管（或管棚）及导坑中壁临时水平锚杆超前支护。
⑵人工开挖①部。
⑶喷8cm 厚砼封闭掌子面。
⑷施作①部导坑周边的初期支护和临101520衬砌作业面防水作业面仰拱作业面90155205仰拱作业面下部掌子面上部掌子面上部掌子面下部掌子面时支护，即初喷4cm厚砼，架立型钢钢架和Ⅰ18临时钢架，并设锁脚钢管，安设Ⅰ18横撑。
⑸钻设径向锚杆后复喷砼至设计厚度。
2——⑴人工开挖②部。
⑵导坑周边部分初喷4cm厚砼。
⑶接长型钢钢架和Ⅰ18临时钢架，安设Ⅰ18横撑。
⑷钻设径向锚杆后复喷砼至设计厚度。
3——开挖③部并施作导坑周边的初期支护，步骤及工序同1。
4——开挖④部并施作导坑周边的初期支护，步骤及工序同2，拆除中壁临时支护。
5——⑴在滞后于④部一段距离后，利用仰拱栈桥开挖⑤部。
⑵隧底部分初喷4cm厚砼。
⑶施工初期支护，拆除临时支撑。
⑷浇筑Ⅶ部边墙基础与仰拱及隧底填充（仰拱与隧底填充分次施作），。
6——利用衬砌模板台车一次性灌筑Ⅷ部衬砌（拱墙衬砌一次施作）。
②施工注意事项施工坚持“不爆破（或弱爆破）、短进尺、强支护、早封闭、勤量测”的原则。
人工开挖或小炮开挖，严格控制装药量。
工序变化处之钢架要设锁脚钢管，以确保钢架基础稳定。
导坑开挖孔径及台阶高度根据施工机具、人员等安排进行适当调整。
隧道洞身开挖技术交底
隧道洞身开挖施工组织设计（一）、编制依据1、《公路隧道施工技术规范》 JTG B60-20092、《公路工程质量检验评定标准》 JTG F80/1-20043、《公路工程技术标准》 JTG B01-20034、本标段施工招标文件、技术设计图纸、设计说明及补遗书等。
（二）、工程概况及技术要求1、洞湾隧道位于习水县回龙镇洞湾村境内，从村庄北缘穿过,进口位于梨子坳南西侧400m处封岩沟西坡下部,洞身穿越区内南北向大营上山脉,深大沟谷不发育,地形高差交大,出口位于下院子岩东侧,距村庄约200m,回龙镇-习水县城乡村公路从隧道洞身上经过,交通较不方便。
隧道走向呈近东向西,稍呈S形展布.隧道采用分离式,其中:左洞起讫里程ZK66+164-ZK68+290,总长2126 m;右洞起讫里程YK66+200-YK68+290,总长2090 m。
隧道左线平面设计为729.426mR=950m的圆曲线接910.769m接直线475.805mR=1000m的圆曲线，纵断面设人字坡，坡率分别为2.413%、-2.1%；右线平面设计为712.512mR=950m的圆曲线接891.861m直线接485.627mR=1300m的圆曲线，纵断面设人字坡，坡率分别为2.413%、-2.1%。
洞门进口采用端墙式洞门,出口采用削竹式洞门。
隧道区属岩溶中山夹谷(K66+195-K66+530)、中切断块中低山(K66+530-K68+300)地貌区,地面标高一般1033.770～1361.820 m,相对高差约328.0 m。
进口段植被较发育,出口段植被不发育,洞身山顶处植被较发育。
地表水体不发育。
2、和平隧道位于习水县习酒镇八一村境内，距离岩寨村庄约1100m，隧道进口位于石蛋坡村庄北侧约50m处，隧道出口新房子北西侧，距离村庄约90m。
隧道采用分离式，其中左洞起讫桩号ZK69+898~ZK70+510,总长613m；右洞起讫桩号YK69+864~YK70+510，总长646m，属于中隧道。
隧道洞身开挖首件工程专项施工方案
ZK13+592~ZK14+548、K13+595~K14+555赤溪隧道洞身开挖首件工程施工方案第一章编制说明一、编制范围本首件工程施工方案编制范围为湖南省马迹塘至安化高速公路第二合同段赤溪隧道洞身开挖工程：Ⅴ级围岩洞身开挖K13+600-K13+603，Ⅳ级围岩洞身开挖K13++，Ⅲ级围岩洞身开挖K14+090-K14+093。
二、编制依据及参考资料1、《公路工程技术标准》 JTG B01-20142、《公路隧道设计规范》 JTG D70-20043、《公路隧道设计细则》 JTG/T D70-20102、《公路隧道施工技术规范》 JTG F60-20094、《公路隧道施工技术细则》 JTG/T F60-20095、《中华人民共和国安全生产法》6、《建筑工程安全生产管理条例》7、《爆破安全规程》 GB6722-20148、《施工现场临时用电安全技术规程》 JGJ46-20129、湖南省马安高速公路工程招标文件和工程量清单；10、湖南省高速公路施工标准化管理指南；11、《公路工程施工安全技术规范》 JTJF90-2015；12、本项目的合同、招投标文件、图纸、施工组织设计等13、经现场考察工地实际情况及本单位同类项目的施工经验及可满足施工需要的各类资源。
三、编制原则遵循“安全第一、优质高效、方案优化、确保工期、科学配置、合理布局”的原则。
1、安全第一的原则施工组织设计的编制始终按照技术可靠、措施得力、确保安全的原则确定施工方案。
2、优质高效的原则加强领导，强化管理，优质高效。
贯彻执行ISO9001质量体系标准，积极推行新技术、新工艺，实行规范化、标准化作业，确保计划工期和质量目标的实现。
施工中加强标准化管理，控制成本，降低工程造价。
3、方案优化的原则科学组织，合理安排，优化施工方案，在施工组织设计中，对隧道开挖、复合衬砌、排水防护等关键工序进行多种施工方案的综合比选，在技术可行的前提下，择优选用最佳方案。
洞身开挖首件工程施工总结
锣鼓洞隧道洞身开挖首件工程施工总结锣鼓洞隧道左线ZK193＋230～ZK193＋271段为S5a级衬砌类型，开挖时采用台阶分部法施工。
隧道的洞身开挖属于隐蔽工程，由于影响洞身开挖施工质量的因素很多，对其施工过程每一环节都必须要严格按施工规范实施，本段作为我标段整个隧道工程洞身开挖的首件工程,更对以后的洞身开挖施工起着样板引路的作用,因此对各种影响因素都必须有详细的考虑，施工前周密计划、合理安排,施工过程中严加控制,施工后及时总结，最终达到首件工程资料真实完整、工程实体美、工程成品优良。
一、工程概况锣鼓洞隧道左线ZK193＋230～ZK193＋271段为Ⅴ级围岩，水文地质情况为：粉质粘土，强风化泥质板岩，岩体极破碎，自稳能力差，很容易发生塌方现象。
二、施工时间2010 年11月17日开工，2010年12月12日完工。
三、劳力与机械配备人员：项目部设专职技术员两名，施工队有现场队长及技术员各一名。
施工分为三班组，昼夜作业，每班组：凿岩工10 名，爆破工3 名，装载机司机1 名，挖掘机司机1 名，汽车司机4 名，安全员1 名，还配有三个综合班组，电工1名，空压机司机1 名，抽水泵站司机1 名，普工2 名。
设备：挖掘机1 台、装载机1 台、空压机4 台、自卸汽车2 台、多功能台架2 台。
四、施工准备1 .收集完整的施工资料在正式施工前具备了下列工程资料：1) 构筑物场地工程地质和水位地质资料；2) 隧道工程施工图及图纸会审纪要；3) 构筑场地和邻近区域的地下管线（管道、电缆）资料；4) 主要施工机械及其配套设备的技术性能资料；5) 隧道洞身开挖的施工组织设计；6) 隧道洞身开挖的开工报告。
2.编制了施工计划1) 制定了施工作业计划和劳动力组织计划；2) 制定了机械设备、工具、材料供应计划；3.现场施工准备1) 修筑便道，根据施工现场的实际情况进行施工便道的选址及施工；2) 截水沟砌筑，根据设计给出的位置及现场实际情况进行修筑；3) 高位水池的设置，根据天然水源的位置以及有利于施工的原则设置高位水池；4) 洞口开挖，根据设计图纸所给定的桩号里程开挖出大致的洞口轮廓线和隧道洞口边坡；5) 边仰破防护，施工时，对锚杆的根数、长度以及喷射混凝土的厚度严格控制；6) 洞口超前支护，天登寺隧道左线洞口超前支护为长管棚，在长管棚施工完毕后，方可进行隧道的洞身开挖。
矿山法隧道洞身开挖施工流程
(一) 施工作业准备1．熟悉施工图纸，做好各项技术交底。
2．做好现场劳动力组织，准备施工机械，并保证施工机械的完好率，使其能满足施工要求。
3. 预备好施工使用的各项材料，使其满足施工要求。
4. 清理场地，将洞门口范围内边坡、仰坡以上可能滑塌的表土、危石应清除，不留后患。
5. 完成隧道洞门口的排水系统。
(二) 截排水沟的施作。
1.边、仰坡开挖前完成，防止山坡地表水冲刷、漫流，影响结构安全。
2.截排水沟槽截面尺寸和坡度符合设计要求。
(三) 边仰坡开挖1.根据图纸的里程、标高对洞口边仰坡进行放线。
2.洞口边仰坡开挖，自上而下进行，分层开挖分层防护。
3.土石方开挖宜采用弱爆破，或采用人工机械开挖。
(四)边仰坡支护边坡开挖时应边开挖边采用锚喷防护作为临时支护。
施工顺序：风钻钻孔、安装锚杆、挂钢筋网、喷射混凝土。
支护参数应符合设计。
支护参数经验值：锚杆采用Φ22 螺纹钢长3m，间距为1m×1m 梅花型布置，锚杆留出土体外10cm，焊接ф8 钢筋网，并喷射C20 砼10cm 支护。
(五)超前管棚（小导管）注浆（预）可参见管棚作业施工工艺。
1.暗洞进洞管棚按设计要求一次顶进30m 以上。
2.检查开挖断面中线及高程，开挖轮廓线应符合设计要求，按设计要求做好套拱。
3.安设钻孔设备钻设管棚孔，孔深不小于30m。
4.钢管环向间距40cm，仰角1~3 度(不包括线路纵向)，方向与线路中线平行，倾角应严格控制，以防超挖或欠挖。
5.钢管应按设计位置施工，应先打奇数钢花管，立即注浆。
注浆后再打偶数钢花管，通过偶数钢花管钻进时流出的液体及其颜色检查奇数孔的注浆质量，以保证孔口的孔向正确。
每钻完一孔便顶进一根钢管，钻进中应经常采用测斜仪量测钢管钻进的偏斜度，发现偏斜超过设计要求时，及时纠正。
6.钢管采用Φ80~108mm，壁厚6mm 的热轧无缝钢管，节长为3m、6m，为了便于钢管的顶进钢管接头采用丝扣连接，丝扣长度不小于15cm。
隧道施工工艺标准化手册
第一章洞口段施工工艺1.1 洞口段施工方法1、施工工艺流程洞口工程施工工艺流程图2、洞口边、仰坡刷坡及支护（1）首先按设计图放出边、仰坡开挖轮廓线，然后清表，做好洞顶截水天沟，以防地表水冲刷边、仰坡，导致边仰坡失稳坍塌。
截水天沟在开挖线5米外，结合现场地形修建，施工时首先将沟底虚土清理干净，然后施作砌体，坡面顺畅、不漏水。
依征地红线范围开挖截水沟截水沟施工（2）隧道左、右洞边、仰坡开挖自上而下逐段分层开挖，分层厚度2～3m，边坡开挖时预留20～30cm厚用人工刷坡。
当开挖至隧道拱顶下1米的高度时，停止开挖，修筑平台，以方便大管棚施工。
边仰坡开挖边仰坡砂浆钻孔（3）边仰坡防护采用砂浆锚杆+钢筋网+喷混凝土的喷锚防护方式进行防护。
边仰坡喷射混凝土防护3、套拱施工隧道进出口明洞段石方开挖严格采用自上而下分层开挖法，按“强支护”的原则施工，明洞浅埋段在隧道拱腰以上采用明挖方式施工，开挖后设置钢架混凝土护拱，在护拱保护下进行大管棚施工。
明洞衬砌C20砼套拱隧道中心线100100φ140mm孔口管仰坡防护明洞衬砌设计长度长管棚C20砼套拱单位：cm1#2#3#4#5#6#7#8#9#17#16#15#14#13#12#11#10#洞口施工断面图（1）明洞开挖到洞口位置时，在洞口处预留核心土，其作用为稳定掌子面围岩，并作为套拱装模拱部施工平台，模板均采用木模，模板采用型钢拱架和钢管支架作支撑。
按设计固定好导向管后立模浇筑套拱混凝土。
预留核心土 钢架连接（2）套拱型钢钢架的加工及安装钢架定位钢架连接钢架校正安装导向管安装套拱底模安装套拱边模4、大管棚施工（1）施工工艺流程大管棚施工工艺流程图1）平整作业平台明洞开挖至拱顶下1.5m时，预留核心土作为钻机平台，钻机作业前，平整作业平台。
平台要支撑于稳固的地基上，脚手架连接要牢固、稳定，防止在施钻时钻机产生不均匀下沉、摆动、位移而影响钻孔质量。
钻机要求与已设定好的孔口管方向平行，必须精确核定钻机位置。
中小洞室开挖支护施工工法
一、编制目的 (2)二、适用范围 (2)三、编制依据、执行规范与标准 (2)四、基本定义 (2)五、施工方法 (3)5.1施工准备工作 (3)5.2开挖施工 (4)5.3支护施工 (13)六、施工质量控制措施 (15)七、安全文明施工控制措施 (15)施工工法一、编制目的为满足中小型洞室全断面或大型洞室顶拱层施工需要，制定规范化施工作业标准。
二、适用范围1、本施工工法适用于地下厂房系统工程的各条施工支洞开挖支护工作。
2、本施工工法适用于大洞室的中导洞超前开挖工作。
3、本施工工法适用于长度在5m以下的普通注浆锚杆、中空注浆锚杆、自进式注浆锚杆、管式注浆锚杆的支护施工。
三、编制依据、执行规范与标准1、《引水发电系统及泄洪洞工程合同技术条款》；2、《引水发电系统及泄洪洞工程开挖及锚喷支护施工技术要求》；3、《水电水利工程锚喷支护施工规范》DL/T5181—2003及条文说明；4、《水利水电工程施工质量评定规程》SL/76—1996;5、《水工建筑物地下开挖工程施工技术规范》DL/T5099—1999;6、《爆破安全规程》(GB6722-86);7、《水利水电工程施工安全防护设施技术规范》DL/T5162—2002;8、《水电水利工程施工地质规程》DL/T5109-1999:9、《建筑工程质量检验评定标准》GBJ301-1988;10、《水工建筑物岩石基础开挖工程施工技术规范》SL47-1994;11、《水电站基本建设工程验收规范》DL“5123-2000;12、《水利水电工程锚喷支护施工规范》DL/T5181-2003;13、《锚杆喷射混凝土支护技术规范》GB50086-2001;14、《建筑钢结构焊接技术规程》JGJ8l-2002o四、基本定义1、钻架台车：为满足施工需要根据工程自身特点采用工字钢和其它材料制成的工作平台车；2、小洞室：根据隧洞及洞室断面面积或跨度的大小划分，面积（指设计开挖面积）小于20E或跨度小于4.5m的洞室；3、中洞室：根据隧洞及洞室断面面积或跨度的大小划分，面积为20〜12011f（含120Itf）或跨度为4.5m〜12.5m的洞室；4、施工工法等同于施工作业指导书。
洞身开挖、支护技术交底
洞身开挖、支护技术措施一、洞身开挖技术措施（一）包岙隧道采用新奥法施工，为减少对围岩扰动及养活超挖，故采用光面爆破方法施工。
1、确定开挖步骤和循环进尺，保持各开挖工序相互衔接，均衡施工。
II类围岩采用预留核心土环形开挖。
环形土开挖进尺0.5~1.0m，Ⅲ类围岩采用半断面台阶法施工，Ⅳ类围岩采用全断面开挖法，循环进尺3~3.5m。
2、确定双洞开挖的时间差，并采取措施防止后行洞开挖对先行洞周壁产生不良影响。
双洞开挖根据双洞的轴线间距、洞口里程距离、地质条件及其它自然条件选择适宜的开挖方法，确定好开挖时间差，并做好先行洞初期支护。
3、当边墙采用马口跳槽开挖时，应错开施工并采用长短马口结合，减少跳槽次数。
II类围岩首轮马口长度不大于2m。
首轮马口中心选在拱圈接缝处，注意岩层倾斜及稳定情况，防止顺层坍滑。
洞口加强段开挖马口，拱圈悬臂长度不得超过首轮马口长度。
4、仰拱部位开挖可采取整幅开挖或半幅开挖。
仰拱开挖应挖至设计深度，底面平顺，清除碴物，排除积水。
隧道底面隅马侧墙联接处应平顺开挖，避免引起应力集中。
开挖时应采取措施保证调协临时交通畅通。
（二）钻爆设计1、根据围岩特点选择周边眼间距及周边眼最小抵抗线。
2、严格控制周边眼装药量，并使药量沿炮眼全长合理分布。
3、采用毫秒雷管微差顺序起爆，使用边爆破时产生临空面，周边眼同段的雷管起爆时差应尽可能小。
4、各光面爆破参数可按下表选用：注：软岩隧道光面爆破的相对距宜取小值5、炮眼布置①掏槽眼布置在开挖断面中下部，以使底部岩石破碎，减少飞石。
②辅助炮眼应交错均匀布置在周边眼与掏槽眼之间，并垂直于开挖面打眼，力求石渣块体适合装渣要求。
③开挖断面底面两隅处应合理布置辅助眼，适当增加药量，消除爆破死角。
④周边眼与辅助炮眼应在同一垂面上，保证开挖面平整，但掏槽眼应比辅助炮眼深10cm。
6、开挖断面一次起爆时，应采用导爆管、毫秒雷管起爆周边眼。
毫秒雷管的间隔时间小，周边眼的雷管应与内圈炮眼的雷管跳段起爆，时差可取50~100ms。
隧道洞身开挖专项施工方案
目录一、工程简介 (1)二、施工组织安排 (1)三、施工方案及工艺 (6)3.1 施工方法 (6)3.2 洞身施工 (7)四、监控量测 (25)4.1 监控量测目的 (25)4.2 监控量测计划内容 (26)4.3 超前地质预测预报 (26)五、隧道施工安全应急预案 (27)5.1 建立应急处理机制 (27)5.2 人员培训与演练 (27)5.3 应急材料和设备的储备 (27)5.4 应急响应 (28)5.5 施工安全应急预案措施 (28)六、质量保证体系及工期保证措施 (34)6.1 确保工程质量的措施 (34)6.2 工期保证措施 (36)七、安全保证体系及措施 (36)7.1 安全保证措施 (36)7.2 安全保证体系 (37)八、环境保护措施 (38)8.1 生态环境保护及水土保持目标 (38)8.2 环境保护及水土保持方案 (38)8.3 生态环境保护措施 (38)白龙山隧道洞身开挖专项施工方案一、工程简介白龙山隧道位于六盘水市水城县玉舍乡，为分离式隧道全长4025m，最大埋深328m。
我标段为白龙山隧道后半段，都格段出口洞门型式为端墙式，右线起讫桩号K202+650-K204+675，全长2025m，出口段为曲线R-900，纵坡为-1.54%；左线起讫桩号ZK202+590-ZK204+600，全长2010m，出口段为曲线R-960，纵坡为-1.54%；隧道出口段，埋深14-53m，洞内加强支护，右线管棚长为28m，左线管棚长为40m，洞口边仰坡采用挂网锚喷防护。
白龙山隧道出口覆盖层为破残积碎石土层，岩体破碎，围岩为中风化灰岩，。
岩体呈碎裂状结构，透水性强，属较弱岩。
围岩无自稳能力，易坍塌，仰坡岩土稳定性差，易向下滑塌。
二、施工组织安排1、施工前准备工作施工前对图纸、资料等进行现场核对，并作补充调查，调查核对隧道所处的位置、地形、地貌、工程地质和水文地质、钻探图表、以及隧道进出口位置和其它相关工程的情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
洞身开挖施工工艺
1.2.1开挖施工工艺流程
开挖施工工艺流程见图2-5-50。
图2-5-50 隧道断面开挖施工工艺流程图
1.2.2 洞身开挖作业程序
Ⅲ级围岩地段采用台阶法施工；Ⅳ级围岩地段采用三台
阶法施工；Ⅴ级围岩采用三台阶临时仰拱法和六步CD法施工。
1.2.2.1 台阶法
台阶法施工方法见图2-5-51。
施工顺序：
Ⅰ、开挖上半断面；
Ⅱ、施作上半断面初期支护；
Ⅲ、开挖下半断面；
Ⅳ、边墙初期支护；
Ⅴ、仰拱衬砌；
Ⅵ、边拱衬砌施工。
台阶法施工工序纵断面
Ⅶ
ⅥⅤⅣ3Ⅱ1
Ⅶ
ⅥⅤⅣ
3
Ⅱ
1
ⅥⅤ
Ⅶ
ⅦⅥⅤⅣ3
1Ⅱ径向系统锚杆（边墙）
Φ22砂浆锚杆
Ⅱ
径向系统锚杆(拱部)
Φ25中空注浆锚杆
开挖轮廓线
初期支护
预留变形量
防水板及二次衬砌台阶法施工工序横断面
系统径向锚杆
喷砼
二次衬砌
隧底填充仰 拱初期支护拱墙二次衬砌
初期支护
边墙基座
台阶法施工工序平面
说明： 本图适用于一般Ⅲ级围岩地段，台阶法主要施工顺序为： 1、上台阶开挖（局部设超前小导管预支护）； Ⅱ、上台阶（拱墙）初期支护； 3、下台阶（仰拱）开挖； Ⅳ、下台阶（仰拱）初期支护； Ⅴ、仰拱浇筑； Ⅵ、仰拱回填浇筑； Ⅶ、拱墙防水板及二次衬砌。
图2-5-51 台阶法施工方法图
（3）台阶法施工要求
①台阶长度控制在5m～8m之内；围岩稳定性较差时，一次进尺宜为1～1.5m，台阶长度控制在3m～5m。
②下台阶断面开挖应两侧交错进行，下台阶开挖后仰拱应紧跟。
施工中应解决好上下台阶的施工干扰问题，下部应减少对上部围岩、支护的拢动
③上台阶施作钢拱架时，采用扩大拱脚和锁脚锚杆等措施，控制围岩和初期支护变形，必要时施作临时仰拱。
④下台阶在上台阶喷射混凝土达到设计强度70%以上时开挖，当岩体不稳定时需缩短进尺，必要时分下台阶左右两部开挖，并及时施作初期支护和仰拱。
1.2.2.2三台阶开挖法
三台阶开挖法施工方法如图2-5-52所示。
施工步骤：
①上部环形土开挖，进行初期支护；②左侧导坑开挖，进行初期支护；③右侧导坑开挖，进行初期支护；④左侧导坑开挖，进行初期支护；⑤右侧导坑开挖，进行初期支护；
⑥预留核心土开挖；⑦仰拱开挖；
Ⅷ、仰拱部支护；Ⅸ、仰拱回填浇筑；Ⅹ、拱墙防水板及二次衬砌。
7
X
X
X
Ⅷ
型钢架或格栅钢架
20°
20°
2020
Φ42锁脚锚管L=4.5m
20°
20°
20
20
①
①
①
6 -2
3
2
4
5
6 -1
6 -3Ⅳ
隧道
中
线
Ⅸ
Ⅱ
20°
20°
20
20
系统径向锚杆L=4m
Φ42超前小导管
大拱脚
I18工字钢
钢板100×30cm
Φ42锁脚锚管L=4.5m
Φ42锁脚锚管L=4.5m Φ42锁脚锚管L=4.5m
Φ42锁脚锚管L=4.5m
Φ42锁脚锚管L=4.5m
Ⅷ
Ⅷ
图2-5-52 三台阶法施工程序及步骤图
1.2.2.3 三台阶临时仰拱法
Ⅳ级围岩直接采用三台阶临时仰拱法施工，Ⅴ级围岩则同样采用三台阶临时仰拱法施工，但根据需要增设临时钢架辅助施工，以确保不良地质围岩的稳定性。
（1）三台阶临时仰拱法施工工序流程
三台阶临时仰拱法施工工序见图2-5-53、2-5-54。
图2-5-53 三台阶临时仰拱法横断面
图2-5-54 三台阶临时仰拱法纵断面图
（2）三台阶临时仰拱法施工顺序说明
利用上一循环架立的钢架施作隧道超前支护；弱爆破开挖①部；施做①部导坑周边的初期支护，即初喷混凝土，钻设锚杆、挂网、架立钢架，并设所脚钢管；导坑底部铺设I18轻型工字钢，喷10cm厚混凝土，施做①部临时仰拱，必要时封闭掌子面。
复喷混凝土至设计厚度，必要时在①部中间设置竖向支撑。
在滞后于①部一段距离后，弱爆破开挖②部；导坑周边部分初喷混凝土，钻设锚杆、挂网、架立钢架，并设所脚钢管；导坑底部喷10cm厚混凝土，施做②部临时仰拱；复喷混凝土至设计厚度。
在滞后于②部一段距离后，弱爆破开挖③部；导坑周边部分初喷混凝土，钻设锚杆、挂网、架立钢架，并设所脚钢管；开挖④部，及时封闭初期支护；隧底周边部分喷混凝土至设计厚度。
灌筑该段内Ⅳ部仰拱，灌筑该段内Ⅴ部隧底填充。
根据监控量测结果分析，待初期支护收敛后，利用衬砌模板台车一次性浇筑Ⅵ衬砌（拱墙衬砌一次施做）（3）三台阶临时仰拱法施工要求
隧道施工应坚持“弱爆破、短进尺、强支护、早封闭、勤量测”的原则。
上台阶每循环开挖支护进尺：V级围岩不应大于1榀钢
架间距，Ⅳ级围岩不得大于2榀钢架间距。
上台阶长度不得大于10m。
边墙每循环开挖支护进尺不得大于2榀钢架间距。
中台阶长度不得大于15m。
隧道开挖后初期支护应及时施做封闭成环，Ⅳ、Ⅴ级围岩封闭位置距离掌子面不得大于35m。
仰拱施做应紧跟。
仰拱每循环开挖进尺不得大于3 m。
仰拱与掌子面的距离：Ⅳ、Ⅴ级围岩不得大于40m。
二次衬砌距掌子面的距离：Ⅳ级围岩不得大于90m，V 级围岩不得大于70m。
施工中，按有关规范及标准图的要求，进行监控量测，及时反馈结果，分析洞身结构的稳定，为支护参数的调整、灌筑二次衬砌的时机提供依据。
1.2.2.4 六步CD法
（1）六步CD法适用于Ⅴ级围岩偏压、浅埋较为严重且风化程度较为严重地段。
（2）六步CD法施工工序
六步CD法施工见图2-5-55，图2-5-56。
2 50mm
锁脚钢管L=5m 壁厚3.5mm
2 50mm 锁脚钢管L=5m 壁厚3.5mm
2 50mm 锁脚钢管L=5m 壁厚3.5mm
2 50mm 锁脚钢管L=5m 壁厚3.5mm
2 50mm 锁脚钢管L=5m
壁厚3.5mm
2 50mm 锁脚钢管L=5m
壁厚3.5mm
封底C25喷混凝土 厚10c m
25mm 中空注浆锚杆
封底C25喷混凝土 厚10c m
内轨顶面
6
1
2
3
4
5
图2-5-55 六步CD 法工序横断面示意图
图2-5-56 六步CD 法纵断面示意图
①利用上一循环架立的钢架施作隧道主体结构超前支。
