高强度螺栓疲劳校核
动车组高强度螺栓质量分析

动车组高强度螺栓质量分析摘要:高速动车组牵引、动力系统中的高强度螺栓产品是动车组中经济价值最高的标准件,对品质和可靠性的要求极高,我国生产还不能完全达到国产化,如齿轮箱与电机、齿轮箱与齿轮箱连接、轮毂与转向架之间螺栓风险等级最高,都是关系人民生命、财产安全的重要连接件。
关键词:动车组;高强度螺栓;原材料随着高速动车组动力的大容量化、大型化和功率转速的不断提高,牵引、传动的工况条件更加复杂且苛刻,纵观各类行车事故案例,动车组螺栓的断裂失效是影响高速动车组安全运行的巨大隐患,在螺栓的断裂失效模式中,涵盖了螺栓的疲劳断裂失效、塑性断裂失效和脆性断裂失效等三大类型。
分析造成螺栓断裂失效的因素主要有以下几种:①螺栓材质不良,钢材内非金属夹杂物严重,成为疲劳裂纹源;②螺栓制造工艺欠合理,造成螺栓力学性能不符合标准要求或螺栓制品具有原始裂纹,使用时扩展断裂;③设计选择的螺栓满足标准要求,但疲劳强度难以满足实际工况需求;螺栓连接设计不科学,无法达到紧固扭矩。
为此,对高速动车组高强度螺栓的性能提出了更高的要求。
1螺栓原材料质量1.1螺栓规格螺栓制造必须符合IS0898-1:2009《紧固件机械性能螺栓、螺钉和螺柱》标准规范,紧固件所需材料碳素结构钢、合金结构钢符合DNEN20898-1、DINEN20898-2及IS0898-1、IS0898-2规定的钢制螺栓及螺母与螺栓连接(件)。
CRH380型动车组部分螺栓规格,见表1。
表1CRH380型动车组部分螺栓规格序号品种规格等级/头标材料表面处理1吊杆螺栓(非标)M16×14010.9/NKM42CrMo4达克罗2IS04014六角头螺栓M16×2208.8/Z36MnB4电镀黄锌3IS04014六角头螺栓M24×2508.8/SBE33B2电镀黄锌4IS04014六角头螺栓M14×10510.9/SBE30MnB4达克罗5IS04014六角头螺栓M14×10510.9/FF38B2达克罗6IS04017六角头螺栓M20×708.8/FF32CrB4电镀黄锌1.2化学成分对比采用德国OBLF公司GS1000直读光谱仪,参照标准DINEN20898-1及IS0898-1、规定,对CRH380型动车组部分螺栓用材料进行成分分析,结果见表2。
关于《VDI-2230标准》的使用说明

关于《VDI-2230标准》的使用说明由于《VDI-2230标准》是针对高强度螺栓校核建立的,所以在计算时,不同强度螺栓的参数选取有所区别。
高强度螺栓碳钢:8.8级及以上奥氏体不锈钢类:8.0级及以上一、通用说明R0. 被夹紧件确定被夹紧件长度lK:垫片长度不算;若滑块在螺杆方向,则算作螺母,亦不计入。
R1.拧紧系数的确定拧紧系数与拧紧方式相关,不同的拧紧方式对应的拧紧系数范围不同。
如果有试验值,则用试验值,如果没有试验值,则根据表A8取值,一般拧紧方式为扭矩扳手拧紧;螺纹摩擦系数μG:根据表A5得到,如果有试验值,则取试验值。
R2.受力界面数、横向力数值、扭矩数值的确定q f , qm:被夹紧件串联取1,并联取2;Ansys中导出的MYmax值取绝对值,计算时代入正值。
R3. 连接类型的确定根据受力情况而定,一般情况为同心夹紧与加载,且趋于安全性的考虑,选SV1。
R5. 轴力数值的确定FAmax为Ansys中静强度工况导出的轴力,若出现负值,代入0。
R7. 屈服强度的利用系数屈服强度利用系数v应根据试验而定,目前根据VDI标准取0.9作为比较值。
设计提供的预紧力与最大装配预紧力必须要小于F Mzul。
R8.工作应力的确定如果初始设计给的预紧力合格,则以后步骤中出现的FMZul均代入设计给的预紧力。
R9.交变应力的确定F SAO - FSAU为Ansys中疲劳工况导出的轴力,若出现负值,代入0。
R11.最小连接长度标准件不用校核,非标准件和螺钉需要校核。
二、高强度螺栓1.涉及查表的参数,先取中值,若不通过,则另外考虑。
其中R1螺纹摩擦系数μG 取0.1,R2被夹紧界面最小摩擦系数μTmin取0.21。
2.R12中抗滑移安全系数定义为1.2,防剪切系数定义为1.1。
三、非高强度螺栓1.涉及查表的参数,均取范围内的边界值。
2.R4中预紧力损失量FZ取计算值的10%。
3.R12中抗滑移安全系数义为1,防剪切系数定义为1.1。

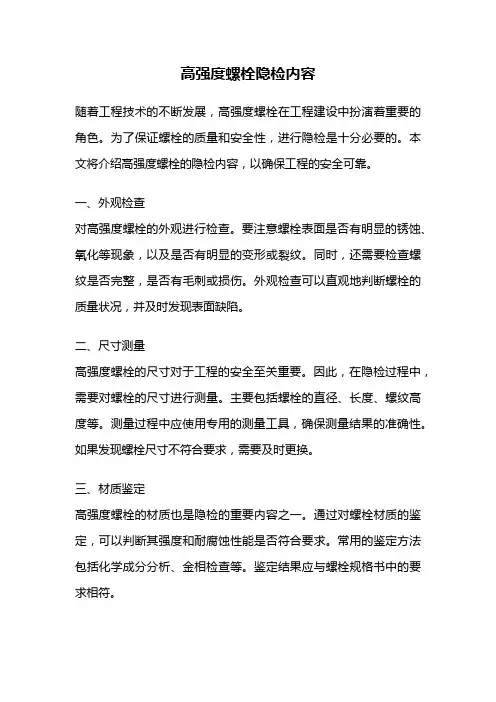

高强度螺栓隐检内容

高强度螺栓隐检内容随着工程技术的不断发展,高强度螺栓在工程建设中扮演着重要的角色。
为了保证螺栓的质量和安全性,进行隐检是十分必要的。
本文将介绍高强度螺栓的隐检内容,以确保工程的安全可靠。
一、外观检查对高强度螺栓的外观进行检查。
要注意螺栓表面是否有明显的锈蚀、氧化等现象,以及是否有明显的变形或裂纹。
同时,还需要检查螺纹是否完整,是否有毛刺或损伤。
外观检查可以直观地判断螺栓的质量状况,并及时发现表面缺陷。
二、尺寸测量高强度螺栓的尺寸对于工程的安全至关重要。
因此,在隐检过程中,需要对螺栓的尺寸进行测量。
主要包括螺栓的直径、长度、螺纹高度等。
测量过程中应使用专用的测量工具,确保测量结果的准确性。
如果发现螺栓尺寸不符合要求,需要及时更换。
三、材质鉴定高强度螺栓的材质也是隐检的重要内容之一。
通过对螺栓材质的鉴定,可以判断其强度和耐腐蚀性能是否符合要求。
常用的鉴定方法包括化学成分分析、金相检查等。
鉴定结果应与螺栓规格书中的要求相符。
四、拉伸性能测试高强度螺栓的拉伸性能是其最重要的指标之一。
在隐检过程中,需要进行拉伸性能测试。
测试时,将螺栓固定在拉伸试验机上,逐渐增加拉伸力,并记录应力与应变的关系曲线。
通过曲线的变化,可以判断螺栓的强度和延展性能是否符合要求。
五、硬度测试螺栓的硬度对于其承受力和耐磨性有重要影响。
因此,在隐检过程中,需要进行硬度测试。
常用的硬度测试方法有洛氏硬度测试和布氏硬度测试。
通过测试结果,可以判断螺栓的硬度是否符合要求。
六、抗腐蚀性能测试高强度螺栓通常用于各种恶劣环境下,因此其抗腐蚀性能也是十分重要的。
在隐检过程中,需要进行抗腐蚀性能测试。
常用的测试方法包括盐雾试验、湿热试验等。
测试结果应符合螺栓规格书中的要求。
七、超声波探伤高强度螺栓的内部缺陷对其安全性产生重大影响。
为了检测螺栓的内部缺陷,可以使用超声波探伤技术。
通过超声波的传播和反射,可以检测出螺栓内部的裂纹、夹杂等缺陷。
如果发现缺陷,需要及时更换螺栓。
jgj82-2011钢结构高强度螺栓连接技术规程

jgj82-2011钢结构高强度螺栓连接技术规程JGJ82-2011钢结构高强度螺栓连接技术规程是在JGJ82-2003钢结构
高强度螺栓连接技术规程的基础上发布的新版技术规程,主要对螺栓材料
类型、紧固力校核过程、螺栓连接细节处理等有所调整和改进,并且增加
了穿螺栓的滑动支架的计算要求,拓宽了螺栓技术规程应用范围。
1、材料
JGJ82-2011钢结构高强度螺栓连接技术规程规定,螺栓的材料分为
碳素钢、低合金钢、不锈钢、高强度钢共四类,具体见表3.3。
2、紧固力校核过程
JGJ82-2011钢结构高强度螺栓连接技术规程在技术标准中,除了要
求紧固力要求之外,还增加了紧固力校核过程和紧固力要求,具体要求参
见技术标准,表2.2。
3、螺栓连接细节处理
JGJ82-2011钢结构高强度螺栓连接技术规程要求,每个螺栓连接部
件之间的距离必须大于或等于紧固件的直径,具体要求参见表 2.1。
此外,为了提高螺栓连接的可靠性,在细节处理上还要求钢板进行抗拉孔的处理,具体要求如表3.1所示。
4、穿螺栓的滑动支架
JGJ82-2011钢结构高强度螺栓连接技术规程还增加了穿螺栓的滑动
支架的计算要求,除了要考虑螺栓滑动支架设计中的紧固力校核外,还需要。

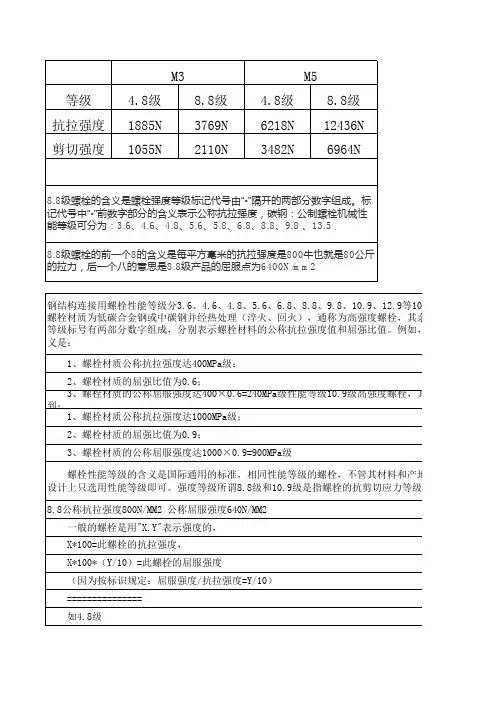

螺栓强度校核计算

M3 4.8级 8.8级 1885N 3769N 1055N 2110N
M5 4.8级 8.8级 6218N 12436N 3482N 6964N
8.8级螺栓的含义是螺栓强度等级标记代号由“•”隔开的两部分数字组成。标 记代号中“•”前数字部分的含义表示公称抗拉强度,碳钢:公制螺栓机械性 能等级可分为:3.6、4.6、4.8、5.6、5.8、6.8、8.8、9.8 、13.5
8.8级螺栓的前一个8的含义是每平方毫米的抗拉强度是800牛也就是80公斤 的拉力,后一个八的意思是8.8级产品的屈服点为6400N/mm2
钢结构连接用螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级,其中8 螺栓材质为低碳合金钢或中碳钢并经热处理(淬火、回火),通称为高强度螺栓,其余通称为普通螺栓 等级标号有两部分数字组成,分别表示螺栓材料的公称抗拉强度值和屈强比值。例如,性能等级4.6级的 义是:
则此螺栓的 抗拉强度为:400MPa 屈服强度为:400*8/10=320MPa ================= 另:不锈钢螺栓通常标为A4-70,A2-70的样子,意义另有解释
强度是单位面积的承载力 承载力=强度X面积 螺栓有螺纹,M24螺栓横截面面积不是24直径的圆面积,而是353平方毫米,称之为有效面积. 普通螺栓C级(4.6和4.8级)抗拉强度是170N/平方毫米。 那么承载力就是:170x353=60010N. 换算一下,1吨相当于1000KG,相当于10000N,那么M24螺栓也就是可以承受约6吨的拉力。 螺栓有效面积可以从五金手册或钢结构手册查,强度指标可以从相关钢结构手册或规范查。当然这些也 可以从网上查.
螺栓性能等级的含义是国际通用的标准,相同性能等级的螺栓,不管其材料和产地的区别,其性能 设计上只选用性能等级即可。强度等级所谓8.8级和10.9级是指螺栓的抗剪切应力等级为8.8GPa和10.9G
工程机械高强度螺栓 主要检查项目及检测方法

工程机械高强度螺栓主要检查项目及检测方法《工程机械高强度螺栓:主要检查项目及检测方法》一、背景介绍在工程机械领域,高强度螺栓作为连接零部件的重要元素,承担着重要的机械连接功能。
其质量和可靠性直接影响着整个机械设备的安全运行。
对工程机械高强度螺栓的检查项目和检测方法进行全面评估,对于保障工程机械设备的运行安全具有重要意义。
二、工程机械高强度螺栓的重要性工程机械高强度螺栓作为联接重要零部件的关键元素,其主要作用包括承受连接零部件之间的轴向力、剪切力和弯曲力,并且具有一定的抗震性能和抗疲劳性能。
其质量和可靠性直接影响着整个机械设备的安全运行,关系着工程机械设备的使用寿命和运行效率。
对工程机械高强度螺栓的检查和检测显得尤为重要。
三、工程机械高强度螺栓的主要检查项目1. 外观质量:包括螺纹表面和螺栓表面的光洁度、无损伤和无裂纹等。
2. 尺寸偏差:包括螺纹和螺栓的直径、长度、螺距等尺寸的测量。
3. 喷镀涂层:包括喷镀涂层的厚度、均匀性和附着力等。
4. 材料成分:包括螺栓材料的成分、硬度和力学性能等。
四、工程机械高强度螺栓的检测方法1. 目视检查:通过目视检查螺栓表面和螺纹表面的质量情况,包括有无裂纹、变形、破损等。
2. 测量仪器检测:采用测微计、外径千分尺、螺距测量仪等工具对螺栓的尺寸偏差进行测量。
3. 金相显微镜检测:对螺栓样品进行金相组织分析和显微硬度测试,以确定螺栓材料的组织和硬度情况。
4. 超声波探伤:通过超声波检测技术对螺栓表面和内部进行检测,以发现可能存在的缺陷和裂纹。
五、对工程机械高强度螺栓的个人观点和理解作为工程机械的重要组成部分,高强度螺栓的质量和可靠性对整个设备的安全运行起着至关重要的作用。
在生产制造和使用过程中,必须严格把控螺栓的质量,建立健全的检查和检测体系,并且进行定期维护和检修,以保证螺栓的性能和可靠性。
加强对高强度螺栓的研究和改进,提高其抗拉伸、抗剪切和抗扭转等力学性能,对于提高工程机械设备的使用寿命和可靠性也具有重要意义。
螺栓联接的疲劳破坏及改善措施

螺栓联接的疲劳破坏及改善措施
螺栓联接是一种常见的机械连接方式,但在长期使用过程中,可能会发生疲劳破坏。
疲劳破坏是由于重复加载引起的应力集中和裂纹扩展导致的材料失效现象。
为了改善螺栓联接的疲劳性能,可以采取以下措施:
1. 材料选择:选择高强度和耐疲劳性能良好的材料可以有效提高螺栓的疲劳寿命。
常用的高强度材料包括合金钢和不锈钢等。
2. 表面处理:通过表面处理可以提高螺栓的耐蚀性和耐疲劳性能。
常见的表面处理方法有镀锌、磷化、喷涂等,这些方法可以增加螺栓的表面硬度和耐磨性。
3. 加工工艺控制:在螺栓的制造过程中,严格控制加工工艺可以减少内部缺陷和应力集中。
例如,合理控制螺纹加工尺寸和加工质量,避免产生过大的应力集中。
4. 螺栓预紧力控制:适当的螺栓预紧力可以提高螺栓联接的疲劳寿命。
预紧力过大会导致螺栓应力集中和材料的塑性变形增加,而预紧力过小会使得螺栓松动和疲劳寿命下降。
因此,根据具体应用情况,需要合理控制螺栓的预紧力。
5. 定期检查和维护:定期检查螺栓联接的紧固力和表面状态,及时发现并处理松动、腐蚀和裂纹等问题,可以延长螺栓的使用寿命。
总之,通过合理的材料选择、表面处理、加工工艺控制、螺栓预紧力控制以及定期检查和维护,可以有效改善螺栓联接的疲劳性能,延长螺栓的使用寿命。
10.9级螺栓的疲劳极限 -回复

10.9级螺栓的疲劳极限-回复螺栓是一种常见的紧固件,用于连接和固定各类物体。
在实际应用过程中,螺栓可能会受到长期的往复负荷,这就会导致疲劳现象的产生。
螺栓的疲劳极限是指其在循环加载下的最大应力值。
要了解10.9级螺栓的疲劳极限,首先我们需要知道10.9级螺栓是什么意思。
螺栓的级别代表了其强度等级,10.9级螺栓是一种高强度合金钢螺栓,其抗拉强度为1000兆帕(MPa),抗剪强度为900兆帕(MPa)。
这种级别的螺栓常用于承受大载荷和高温环境等应用场合。
疲劳极限与螺栓的材料特性、载荷循环数、应力水平以及所处环境等因素有关。
下面,我们将逐步介绍影响10.9级螺栓疲劳极限的主要因素。
首先,螺栓的材料特性是影响疲劳极限的重要因素之一。
高强度合金钢螺栓具有较好的强度和韧性,可以耐受更高的应力水平。
这种材料的化学成分和热处理工艺等也会影响其疲劳性能。
其次,载荷循环数也是影响螺栓疲劳性能的关键因素。
循环加载下的螺栓在每个循环中都会经历应力的变化,这些应力的变化可能会导致螺栓产生微裂纹,最终导致疲劳断裂。
因此,循环加载次数越多,螺栓的疲劳极限就越低。
其次,应力水平也对螺栓的疲劳极限产生重要影响。
螺栓在承受载荷时会受到拉伸、压缩和剪切等多种应力类型的作用。
如果应力水平超过了螺栓的极限承载能力,就容易引发疲劳断裂。
因此,在设计和安装螺栓时,需要确保应力水平不超过其疲劳极限。
最后,环境条件也会对螺栓的疲劳极限产生影响。
例如,高温、腐蚀和振动等环境因素都会加剧螺栓的疲劳损伤程度。
因此,在选择螺栓材料和设计螺栓连接时,需要考虑所处环境的特点。
综上所述,10.9级螺栓的疲劳极限是一个与多种因素相关的复杂问题。
了解螺栓的材料特性、载荷循环数、应力水平以及环境条件等因素,对于合理选择、设计和使用螺栓连接是十分重要的。
在实际应用中,我们应该根据具体情况进行系统评估和分析,以确保螺栓的安全可靠性。
螺栓校核计算

螺栓校核计算QD10t-13.5m桥式起重机主梁连接螺栓校核计算编制:审核:批准:郑州市华中建机有限公司2014年11月目录一、QD10-13.5-12桥式起重机设计技术条件 (3)二、QD10-13.5-12桥式起重机设计载荷 (3)1计算载荷 (4)2各部件自重 (5)3额定起升重量 (5)4水平惯性载荷 (5)三、材料参数 (6)四、计算弯矩和剪力1工况一:小车跨中 (5)2工况二小车位于截面 (6)五、螺栓抗弯抗剪的校核 (7)1抗弯的校核 (7)2抗剪的校核 (8)QD10-13.5m主梁连接螺栓校核计算QD10-13.5-12桥式起重机设计技术条件1 额定起吊能力10000kg2利用等级为U 53载荷状态为Q34整机工作级别为A65机构工作级别为M 66起重小车升降速度:重载0 — 5m/min;轻载0 — 8m/min;7起重小车运行速度:重载0 — 25m/min;轻载0 — 40m/min;8大车运行速度:重载0 — 56m/min;轻载0 — 80m/min;9结构吊重试验要求:静载试验按额定起吊能力的 1.25倍进行;动载试验按额定起吊能力的1.1倍进行。
二、QD10-13.5-12桥式起重机设计载荷1计算载荷1.1载荷类型基本载荷:①自重载荷P G;②起升载荷P Q ;③水平惯性载荷P H o1.2计算载荷系数①起升冲击系数1 =1-0.1②起升载荷动载系数2=1.15③运行冲击系数 4 =1.1 0.08V, h =1.12式中:轨道接缝高度差h . 1mm1.3载荷组合载荷组合A (安全系数n = 1.48)自重载荷:1P G或4P G起升载荷:2P Q水平载荷:P H2各部件自重主梁重量P G=36400N小车重量P G小车=31240N3额定起升重量P Q =10000 9.8 =98000N4水平惯性载荷大车运行惯性力(小车和吊具及吊重)大车运行惯性力P大惯=工竺Q =12924N10主梁运行惯性载荷集度口惯=生=0.277N/mm三、材料参数本设备整机采用钢结构高强度螺栓的安全系数及许用应力见下表:四、计算弯矩和剪力1、工况一:小车跨中11025P G 小车 P G已知:起升冲击系数i=1.1起升动载系数 2= 1.15主梁均布载荷集度q=2.774N/mm 主梁运行惯性 载荷集度4惯=含=0.277N/mmP G 小车=31240N P Q=98000N L=13120mm P G =36400N2095F RAII P QF RB1L =2095mm L 2=11025mm(1) C-C 截面垂直弯矩Mi:F G 小车• i P G • \F Q 1.1 31240 1.1 36400 1.15 98000=93552N所以垂直支反力F RA 1=93552NC-C 截面垂直剪力F S1 =F R A1 - i qL 1 =93552 -1.1 2.774 2095=87159NC-C 截面垂直弯矩M 1 =F S1L 1 J q L 12 =87159 2095 1 1.1 2.774 20952= 189294440N.mm⑵C-C 截面水平弯矩M2所以水平支反力F RA2=8282NC-C 截面水平剪切力 F S 2 = F RA 2-q 惯L 1 =8282 -0.277 M 2095 = 7702NC-C 截面水平弯矩一 L .1 .2cc …1 C C …2 " c …M 2 =F S 2L 1aq 惯L 12 =7702 2095 - 0.277 20952 =16743570Nmm 2、工况二小车位于C-C 截面F RA1F R A21 P G 小车 +P Q P G 2101 31240 98000 36400=—X -----------------------------2 10=8282N11025已知:起升冲击系数i=1.1起升动载系数 2= 1.15主梁均布载荷集度q=2.774N/mm 主梁运行惯性 载荷集度 q11P L=0.277N/mm出车=31240N P Q=98000N L=13120mm P G=36400NL 1=2095mm L 2=11025mm(1) C-C 截面垂直弯矩M31 .*旦小车 L z+^P Q L z+j^P G LFRA3二 ----- L ---- 2----11.1 31240 11025 1.15 98000 11025 — 1.1 36400 13120二 2 ___________________________13120= 143600N所以垂直支反力F RA3=14360ON2095 C P 」AC F RA 3P QP GF RB3C-C截面垂直剪力F S3= F RA3 - iqL1 =143600 -1.1 2.774 2095 =137207 NC-C截面垂直弯矩M32_ _ _ __ _ _1 / / _ _ _2 _ _ /,2 =137207 2095 1.1 20952 = 294145000Nmm2 (2) C-C 截面水平弯矩M41 1P G 小车 L 2 + P Q L 2 + — P G L 31240M11025 +98000M11025十—父 36400M13120------------- 2—— = -------------------------- 2------------- = 12680N10L 10 13120水平支反力F RA4=12680NC-C 截面水平剪力F S4 =F RA4 —q 惯 L 1 =12680 —0.277X2095 =12100NC-C 截面水平弯矩一 L ,1 ,2 1 ........... 2 c c ____________M4 = F S4L 1 +^q 惯L 12 =12100父2095 + 万父0.277父 20952 = 25957380Nmm1、抗弯的校核由计算可得工况二情况下所受弯矩最大,所以校核工况二下的抗弯强度螺栓抗弯抗剪的校核 c-c 截面尺寸如下图 5006681M3 = F S 3L I L 2FRA4(1)抗拉承载力心=七+”电n22- x n12y i水平弯矩M尸掾=12978690Nmm垂直弯矩M x=M22=147072500 Nmm左侧螺栓数量n1=9二侧螺栓数量n2=5最右边缘螺栓距y轴距离x i=220mm最下边缘螺栓距x轴距离y i=400mm水平方向每个螺栓距y轴的平方和' x i2=62800mm2垂直方向每个螺栓距x轴的平方和、y,2=306036mm2所以N1t =12978690 220 147072500 400 = 30452N =30.45KN5 62800 9 306036(2)许用抗拉承载力的]二 J1000n -高强度螺栓钢材的屈服点名1=760 N/mm2安全系数n=1.48载荷分配系数=0.4088螺栓有效截面积A=353mm[M]=88.68KN结论:N1t=30.45 KN < Nj =88.68 KN螺栓满足抗弯要求2、抗剪的校核由计算可得工况二情况下所受剪力最大,所以校核工况二下的抗剪(1)螺栓所受最大剪切力F S = F S3 + F S4 =137207+12280=149487N=149.49KN(2)单个螺栓抗剪承载力时]:址n传力的摩擦面数Z m = 1摩擦系数1=0.35单个高强度螺栓预紧力P=158KN安全系数n=1.48M J 035^=37.364 KN1.48(3)抗剪承载力[N]=n [N V]螺栓数n=23折减系数"=1.1 -—J=0.88150d o所以[N]=23*0.88*37.364=756.25KN结论:F S=149.49KN <[ N ] =756.25KN 螺栓满足抗剪要求。
螺栓拧紧力矩校核

螺栓拧紧力矩校核本文将详细介绍螺栓拧紧力矩校核的步骤,主要包括以下方面:1.螺栓强度校核在螺栓强度校核中,我们需要考虑螺栓的材质、厚度、直径等参数。
此外,还需要考虑螺栓的机械疲劳和物理磨损。
根据相关标准和经验公式,可以计算得出螺栓的许用应力、安全系数等参数,进而评估螺栓的强度是否满足要求。
2.螺栓连接可靠性校核螺栓连接可靠性校核主要关注螺栓组合的极限载荷、应力干扰因素等方面。
在校核过程中,我们需要对螺栓连接进行失效分析,包括常见的断裂、松弛、蠕变等情况。
根据分析结果,可以采取相应的措施提高螺栓连接的可靠性,如选用高强度螺栓、增加螺栓数量等。
3.螺栓预紧力校核螺栓预紧力校核是为了提高螺栓连接的可靠性。
通过计算预紧力的大小和分布,可以使得螺栓连接部位紧密贴合,避免松动和振动。
同时,设置调整预紧力的机构可以方便地对预紧力进行控制和调整,确保连接部位的紧密性和稳定性。
4.螺栓抗疲劳性能校核螺栓抗疲劳性能受到交变应力、温度变化、腐蚀环境等多种因素的影响。
在进行抗疲劳性能校核时,我们需要对这些因素进行全面考虑,并采取相应的优化策略,如选用具有抗疲劳性能优越的螺栓材料、对螺栓进行表面处理等。
5.螺栓连接刚度校核螺栓连接刚度校核是为了确保机构的整体刚度。
通过计算连接部位的刚度矩阵,可以得出连接部位的刚度大小和分布情况。
在此基础上,可以设置减震机构来降低机构中的振动和噪音。
6.螺栓防松动性能校核螺栓防松动性能校核是为了防止螺栓连接部位在运行过程中出现松动现象。
松动会导致连接部位出现间隙,影响机构的正常运转,严重时甚至可能引发事故。
为了提高螺栓防松动性能,可以采取以下措施:(1)选用合适的防松动装置:根据应用场景和松动原因,选用适合的防松动装置,如弹簧垫圈、止退螺母等。
(2)对螺栓进行拧紧:在安装过程中,通过合理的拧紧方法,保证螺栓连接部位有足够的预紧力,使防松动装置能够充分发挥作用。
(3)优化机构设计:合理设计连接部位的结构,减小松动可能性。
高强螺栓 计算excel

高强螺栓计算excel(实用版)目录1.高强螺栓的概述2.高强螺栓的计算方法3.使用 Excel 进行高强螺栓计算的步骤4.高强螺栓计算的实际应用案例5.总结正文1.高强螺栓的概述高强度螺栓(High-Strength Bolt),简称高强螺栓,是指使用高强度材料制成的螺栓。
高强螺栓的强度等级较高,通常在 8.8 级以上,具有较好的抗拉强度、抗剪强度和抗疲劳性能。
在各种大型工程结构中,高强度螺栓被广泛应用于连接和固定构件,以保证结构的稳定性和安全性。
2.高强螺栓的计算方法在实际工程中,高强螺栓的计算主要包括以下几个方面:(1)确定螺栓的规格和材料根据构件的受力情况和连接需求,选择合适的螺栓规格和材料。
常用的高强度螺栓材料有碳素结构钢、合金结构钢等。
(2)计算螺栓的预紧力预紧力是指在螺栓连接前,通过拉伸螺栓产生的内部应力。
计算预紧力时,需要考虑构件的间隙、螺栓的伸长量以及允许的拉伸变形等因素。
(3)计算螺栓的剪力在受力分析中,需要计算螺栓承受的剪力。
剪力是指在螺栓连接处,由于外力作用而产生的内力。
计算剪力时,需要考虑构件之间的摩擦系数、外力大小和方向等因素。
(4)校核螺栓的强度根据计算得到的预紧力和剪力,校核螺栓的强度。
如果螺栓的强度不足以承受预紧力和剪力,需要选择更高强度的螺栓或者采取其他加强措施。
3.使用 Excel 进行高强螺栓计算的步骤Excel 具有强大的数据处理和计算功能,可以方便地进行高强螺栓计算。
以下是使用 Excel 进行高强螺栓计算的步骤:(1)创建表格,输入相关参数在 Excel 中创建一个表格,输入螺栓的规格、材料、预紧力、剪力等参数。
(2)使用公式计算在 Excel 中使用公式计算螺栓的强度、伸长量等指标。
常用的公式包括:强度=材料抗拉强度×安全系数,预紧力=螺栓力矩×螺栓伸长量,剪力=摩擦力×螺栓力矩等。
(3)数据分析和校核根据计算结果,分析螺栓的强度是否满足设计要求。
