关于电机保护用热继整定值的说明

热继的整定值一般为电机额定电流的 1.1倍-1.2倍为宜。当电机所带负载较重时可放宽为电机额定电流的1.5倍，整定值不能过大否则对电机起不到保护作用。在实际应用中，如果热继频繁跳，不要任意调整整定值，应先检查电机是否有故障以及负载是否过重等。如果电机是初次使用过程中出现热继跳的情况，如果电机没问题，机械没问题及负载也在允许范围内，应是电机功率选的过小，建议增大电机的功率。

低压电动机保护定值整定精选文档

低压电动机保护定值整定精选文档 TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-

、不平衡保护当电机内部两相短路或缺相时，使电机运行不平衡状态，如果长期运行，则会烧毁电机。不平衡百分比设置为70%，延时2s 、漏电保护需配置专门漏电互感器LCT，漏电电流取0.4A，延时5s，用于跳闸。、过压保护电压长期过压运行，将影响电机的绝缘，甚至造成短路。过压值取（Ue为 220v），延时5s。、欠压保护电压过低将引起电机转速降低，电流增大。欠压值取（Ue为220v），延时5s。、TE时间保护用于增安型电机的过载保护。TE时间取2s。、工艺联锁保护用于外部跳闸（DCS跳闸），延时、晃电再起

对于重要电机，在系统晃电造成停机，恢复供电后要求电机重启。晃电电压 80%Ue，恢复电压，晃电时间可设置为3s，再起延时设置为1s（用于分批启动。根据实际情况设置）、电机启动时间在“参数设置”中，根据电机启动过程时间设置，默认为6s。、额定电流在“参数设置”中，根据电机实际情况设置，110kw电机，额定电流为207A，互感器选择SCT300，参数中额定电流设置为3.5A。、CT变比根据选择的互感器设置，SCT300时，设置为60。 2、定值整定说明：例子1：110kw电动机，额定电流Ie=207A，选择SCT300，CT变比60 短路保护 8Ie=1656A 折算到二次1656/60=27.6A，在短路保护内，设置短路电流设置为27.6A，保护延时堵转保护 5Ie=1035A 折算到二次1035/60=17.25A，在堵转保护内，设置堵转电流为17.3A，保护延时1s。（注：堵转保护在电动机启动过程中关闭，启动后打开，因此在启动过程中不会造成堵转保护动作）

电动机整定计算及保护设置

一、循环水泵（4台） Pe=450KW Ue= cos∮= 变比：nl=100/5=20 Ie=Pe／√3×Ue×cos∮=450/××= Iqd=8×Ie=8×=412A（是否是循环水泵启动电流） Ie2=20= (1)速断保护（过流I段） Idzj=Kk×Iqd／nl=×8Ie／nl=×412/20= 延时Tzd=0s (2) 过流保护（过流II段，该保护在电动机起动过程中被闭锁）Idzj=Kk×Ie／nl=×Ie／nl=×20= 延时Tzd= (3) 过负荷 Ig= Kk ×Ie2/＝×= 延时Tzd=6s (4)负序电流 Idzj=Kk×Ie／nl=×／20= 延时Tzd= (5) 起动时间tqd=15s, 电机厂家核实

(6) 低电压 Udzj==65V 延时Tzd=9s 二、引风机 Pe=900KW Ue= cos∮= nl=150/5=30 Ie=Pe／√3×Ue×cos∮=560/××= Iqd=8I=8×=868A (1).速断保护（过流I段） Idzj=Kk×Iqd／nl=×8Ie／nl=×868/30= 延时Tzd=0s (2) 过流保护（过流II段，该保护在电动机起动过程中被闭锁）Idzj=Kk×Ie／nl=×Ie／nl=×30= 延时Tzd= (3) 过负荷 Ie2=30= Ig= Kk ×Ie2/＝×= 延时Tzd=6s (4)负序电流 Idzj=Kk×Ie／nl=×／30=

延时Tzd= (5) 起动时间tqd=20s 电机厂家核实 (6) 低电压 Udzj==65V 延时Tzd=9s 高压电动机的几种常规保护一、电动机主要故障 1、定子绕组相间短路、单相接地； 2、一相绕组的匝间短路； 3、电动机的过负荷运行； 4、由供电母线电压降低或短路中断引起的电动机低电压运行； 5、供电母线三相电压不平衡或一相断线引起电动机三相电流不平衡； 6、由于机械故障、负荷过重、电压过低造成转子堵转的故障; 二、电动机主要保护类型及实现的功能基于以上电动机运行过程中本身和供电母线、负荷变化等可能引起的电动机故障，电动机（尤其对于3~10K V 等级电机）可装设以下保护，以实现对电机的保护，或可称为电动机的主要保护。1、二段式过电流保护（过流Ⅰ段、过流Ⅱ段）作用：主要对于电机相间短路提供保护（过流Ⅰ段）；和电动机的堵

电动机电流速断保护继电器的选择及其定值计算.

电动机电流速断保护继电器的选择及其定值计算电动机保护继电器的选择及其整定正确与否，直接影响到安全运行。实践表明，由于保护继电器和定值没有根据现场实际情况选择和计算，造成电动机保护装置误动、拒动的情况时有发生。本文简介电流速断保护的构成及其定值计算，供电工参考。 1. 电动机保护继电器的选择无论哪一种电动机，对其保护的原理基本上都是以反映电动机内部故障时正序和零序电流急剧升高这一特征来设计的。反映短路故障的装置一般是电流速断保护和单相接地保护。电动机内部发生金属多相短路时，理论上说电流幅值会趋向于无穷大，电流速断保护就是利用这一特征快速启动继电器，使故障电动机从电网中退出来。由于电动机起动电流大小悬殊，因此，能够把短路电流和起动电流有效区分开来就成为电流速断保护继电器选择的关键。现在通常采用DL电磁型电流继电器和GL感应型电流继电器。使用DL型电流继电器构成速断保护时，当短路电流达到继电器的整定值后，继电器的动作时间与电流大小无关，因而切断故障速度快、灵敏度高，但不容易躲开电动机起动时的电流，往往在电动机过负荷或者起动时造成误动作。感应型继电器构成速断保护时，动作时间与短路电流大小成反比，因而称为反时限继电器。这种继电器具有瞬时动作元件作用于跳闸，延时动作元件作用于信号或跳闸，其动作可靠性好，能够较好地躲避起动电流和过负荷电流，并且能够把速断保护和过负荷保护结合在一块，大大简化了保护接线。但它也存在两相短路故障时动作时间较慢、调试较复杂、动作特性也不如前者稳定等缺点。因此，在选择保护继电器时，对于空载起动和不易遭受过负荷的电动机宜采用DL型继电器，对于带载起动或者易遭受过负荷的电动机宜采用GL型继电器。 2. 保护继电器的整定计算无论采用何种继电器构成电流速断保护，其整定的原则都是要躲开电动机起动时的起动电流和瞬间过负荷。继电器一次动作电流的保护定值一般按下式计算： I = KIS 式中：K ―可靠系数。对于DL型取1.4 ~ 1.6，对于GL型取1.8 ~ 2.0 IS ―电动机起动电流，一般取额定电流的5 ~ 7倍在整定中，可靠系数和起动倍率如果掌握不好，往往容易造成继电器误动作或拒动，一般情况下，可按以下原则掌握。

电动机的主要保护及计算

电动机的主要保护及计算一、速断保护 1.速断高值：动作电流高定值Isdg 计算。按躲过电动机最大起动电流计算，即： Isdg=Krel ×Kst ×In In=Ie/nTA 式中 Krel ——可靠系数1.5； Kst ——电动机起动电流倍数（在6-8之间）； In ——电动机二次额定电流； Ie ——电动机一次额定电流； n TA —— 电流互感器变比。 2. 速断低值：按躲过区外出口短路时电动机最大反馈电流计算。厂用母线出口三相短路时，根据以往实测，电动机反馈电流的暂态值为 5.8 Isdd=Krel ×Kfb ×In=7.8In 式中 Krel ——可靠系数1.3； Kfb ——区外出口短路时最大反馈电流倍数，取Kfb=6。 3. 动作时间整定值计算。保护固有动作时间，动作时间整定值取：速断动作时间: tsd=0s. 二、单相接地零序过电流保护（低压电动机） 1. 一次动作电流计算。有零序电流互感器TA0的电动机单相接地保护，一次三相电流平衡时，由于三相电流产生的漏磁通不一致，于是在零序电流 2 互感器内产生磁不平衡电流。根据在不同条件下的多次实测结果，磁不平衡电流值均小于0.005Ip(Ip 为平衡的三相相电流)，于是按躲过电动机起动时最大不平衡电流计算，低电压电动机单相接地保护动作电流可取： I0dz=(0.05-0.15)Ie 式中 I0dz ——单相接地零序过电流保护一次动作电流整定值； Ie ——电动机一次额定电流。当电动机容量较大时可取： I0d z =(0.05-0.075)Ie 当电动机容量较小时可取： I0d z =(0.1-0.15)Ie

(整理)高低压电动机保护定值整定

低压电动机保护定值整定

式中 Krel——可靠系数1.3； Kfb ——区外出口短路时最大反馈电流倍数，取Kfb=6。 3.动作时间整定值计算。保护固有动作时间，动作时间整定值取：速断动作时间: tsd=0s. 二、单相接地零序过电流保护（低压电动机） 1.一次动作电流计算。有零序电流互感器TA0的电动机单相接地保护，一次三相电流平衡时，由于三相电流产生的漏磁通不一致，于是在零序电流互感器内产生磁不平衡电流。根据在不同条件下的多次实测结果，磁不平衡电流值均小于0.005Ip(Ip为平衡的三相相电流)，于是按躲过电动机起动时最大不平衡电流计算，低电压电动机单相接地保护动作电流可取： I0dz=(0.05-0.15)Ie 式中 I0dz——单相接地零序过电流保护一次动作电流整定值； Ie——电动机一次额定电流。当电动机容量较大时可取： I0dz=(0.05-0.075)Ie 当电动机容量较小时可取： I0dz=(0.1-0.15)Ie 由于单相接地保护灵敏度足够，根据具体情况，I0dz有时可适当取大一些。根据经验，低电压电动机单相接地保护一次动作电流一般取I0dz=10-40A。 2.动作时间t0dz计算。取： t0dz=0s。三、负序过电流保护电动机三相电流不对称时产生负序电流I2，当电动机一次回路的一相断线（高压熔断器一相熔断或电动机一相绕组开焊），电动机一相或两相绕组匝间短路，电动机电源相序接反（电流互感器TA前相序接反）等出现很大的负序电流（I2）时，负序电流保护或不平衡电流（△I）保护（国产综合保护统称负序过电流保护，而国外进口综合保护统称不平衡△I 保护）延时动作切除故障。 1.负序动作电流计算。电动机两相运行时，负序过电流保护应可靠动作。 2.国产综合保护设置两阶段负序过电流保护时，整定计算可同时采用Ⅰ、Ⅱ段负序过电流保护。（1）负序Ⅰ段过电流保护。按躲过区外不对称短路时电动机负序反馈电流和电动机起动时出现暂态二次负序电流，以及保证电动机在较大负荷两相运行和电动机内部不对称短路时有足够灵敏度综合考虑计算。 1）动作电流，采取经验公式，取： I22dz＝（0.6-1）In 一般取I22dz=0.6In 2）动作时间。取： t22dz＝（0.5-1）s。（2）负序Ⅱ段过电流保护。按躲过电动机正常运行时可能的最大负序电流和电动机在较小负荷时两相运行时有足够灵敏度及对电动机定子绕组匝间短路有保护功能考虑。 1）动作电流，用经验公式，取： I22dz＝（0.15-0.3）In 一般取I22dz=0.15In 2）动作时间。一般取： t22dz＝（10-25）s。

省电力公司发电机保护整定计算讲义

第一节概述发电机的安全运行对保证电力系统的正常工作和电能质量起着决定性的作用，同时发电机本身也是一个十分贵重的电器元件，因此，应该针对各种不同的故障和不正常运行状态，装设性能完善的继电保护装置。 1故障类型及不正常运行状态： 1．1 故障类型 1)定子绕组相间短路：危害最大； 2)定子绕组一相的匝间短路：可能发展为单相接地短路和相间短路； 3)定子绕组单相接地：较常见，可造成铁芯烧伤或局部融化； 4)转子绕组一点接地或两点接地：一点接地时危害不严重；两点接地时，因破坏了转子磁通的平衡，可能引起发电机的强烈震动或将转子绕组烧损； 5)转子励磁回路励磁电流急剧下降或消失，即发电机低励或失磁：从电力系统吸收无功功率，从而引起系统电压下降，如果系统中无功功率储备不足，将使电力系统中邻近失磁发电机的某些电压低于允许值，破坏了负荷与各电源间的稳定运行，甚至可使系统因电压崩溃而瓦解。 6)发电机与系统失步：会出现发电机的机械量和电气量与系统之间的振荡，这种持续的振荡对发电机组和电力系统产生有破坏力的影响；7)发电机过励磁故障：并非每次都造成设备明显破坏，但多次反复过励磁，将因过热而使绝缘老化，降低设备的使用寿命。 1．2 不正常运行状态 1)由于外部短路引起的定子绕组过电流：温度升高，绝缘老化；

2)由于负荷等超过发电机额定容量而引起的三相对称过负荷，温度升高，绝缘老化； 3)由于外部不对称短路或不对称负荷而引起的发电机负序过电流和过负荷：在转子中感应出100hz的倍频电流，可使转子局部灼伤或使护环受热松脱，从而导致发电机重大事故。此外还会引起发电机100Hz的振动； 4)由于突然甩负荷引起的定子绕组过电压：调速系统惯性较大，在突然甩负荷时，可能出现过电压，造成发电机绕组绝缘击穿； 5)由于励磁回路故障或强励时间过长而引起的转子绕组过负荷； 6）由于汽轮机主气门突然关闭而引起的发电机逆功率：当机炉保护动作或调速控制回路故障以及某些人为因素造成发电机转为电动机运行时，发电机将从系统吸收有功功率，即逆功率。危害：汽轮机尾部叶片有可能过热而造成事故。 2 汽轮发电机保护类型 1）发电机差动保护：定子绕组及其引出线的相间短路保护； 2）匝间保护：定子绕组一相匝间短路或开焊故障的保护； 3）单相接地保护：对发电机定子绕组单相接地短路的保护； 4）发电机的失磁保护：反应转子励磁回路励磁电流急剧下降或消失； 5）过电流保护：反应外部短路引起的过电流，同时兼作纵差动保护的后备保护； 6）阻抗保护：反应外部短路，同时兼作纵差动保护的后备保护； 7）转子表层负序电流保护：反应不对称短路或三相负荷不对称时发电机定子绕组中出现的负序电流；

高压电动机综合保护整定原则

电动机综合保护整定原则 1、差动电流速断保护按躲过电动机空载投入时最大暂态电流引起的不平衡电流最大外部以及短路时的不平衡电流整定整定一般取：I dz=KI e/n 式中：I dz：差电流速断的动作电流 I e：电动机的额定电流 K：一般取8~10 2、纵差保护 1）纵差保护最小动作电流的整定最小动作电流应大于电动机启动过程中时的不平衡电流 I dz.min=K KΔmI e/n 式中：I e：电动机的额定电流 n：电流互感器的变比 K K：可靠系数，取3~4 Δm：由于电流互感器变比未完全匹配产生的误差，一般取0.1 在工程实用整定计算中可选取I dz.min=（0.3~0.6）I e/n。 2）比率制动系数K 按最大外部短路电流下差动保护不误动的条件，计算最大制动系数 K =K K K fzq K tx K c 式中：K tx：电流互感器的同型系数，K tx=0.5

K K：可靠系数，取2~3 K c：电流互感器的比误差，取0.1 K fzq：非周期分量系数，取1.5~2.0 计算值K max=0.3，但考虑电流互感器的饱和和暂态特性畸变的影响，在工程实用整定计算中可选取K=0.3~0.6 3、电流速断保护整定原则：躲过电动机启动时的产生的最大电流，但在正常运行中又要有足够的灵敏度； 1）Izd = K K.Istart K为可靠系数,一般地Kk=1.3 Istart为电动机启动的最大电流，该电流值可以通过启动电机时记录保护中记录的最大电流取得；或根据动机标称启动电流得到；2）若Istart不好确定时，可根据下面推荐进行计算Istart；单鼠笼: Istart=(6~7)Ie 双鼠笼: Istart=(4~5)Ie 绕线式: Istart=(3~4)Ie Idz=K*Izd 电动机启动过程中K=1，启动结束后K=0.5；即当电动机启动完成后速断定值自动降低为原定值的50％。可有效地防止启动过程中因启动电流过大引起的误动，同时还能保证正常运行中保护有较高的灵敏性。 3）速断动作时间tsd 根据现场运行经验，一般取取tsd =0.05s

高压电动机保护整定参考

一、电动给水泵组保护 1．主要技术参数：额定容量：5400KW CT配置：1000/5 LXZ1-0.5 额定电压：6KV 额定电流I s：649.5A 启动电流：6I n 2．开关类型：真空断路器保护配置：HN2001 HN2041 3．HN2041定值整定： 3．1电动机二次额定电流I e计算： I e=I n/n r=649.5/(1000/5)=3.25(A) 启动时间：8S 3．2分相最小动作电流I seta、I setc: 1）最小动作电流整定，保证最大负荷下不误动。按标准继电保护用的电流互感器在额定电流下10P级的比值误差为+3℅，即最大误差为6℅。 I dz= K k. 6℅I s/n lh =2×0.06×3.25=0.39 取I seta= I setc=0.39A 3．3制动系数K Z.的整定原则：保护动作应避越外部最大短路电流的不平蘅电流，K k应等于其比率制动曲线的斜率I dzmax/I resmax即 K z = I dzmax/I resmax = （K k K fzq K st F j I kmax）/I kmax = 1.5╳2╳0.5╳0.1

=0.15 3．4差动保护时间：t dz=0 s 3．5拐点制动电流I res =3.25A(额定电流作为拐点) 4．HN2001定值整定：配置：速断保护，定时限过电流I段保护，正序电流定时限保护，负序电流定时限保护，低电压保护，零序定时限过电流保护，过载反时限保护（投信号）. 4．1电动机二次额定电流I e计算： I e=I n/n r=649.5/(1000/5)=3.25(A) 4．2速断保护I>>计算：启动时速断保护定值: 按躲过电动机启动电流整定，可靠系数取1.2。启动电流6 I e根据设计院图纸。 I qd=6 I e=6×3.25=19.5(A) I dz =K k×I qd=1.2×19.5=23.4A 灵敏度校验:取最小运行方式下电动机出口两相短路电流校核灵敏系数K lm: K lm=I(2)d.min/ I dz=16520/4680>2. 运行时速断保护定值： I dz= K k×3Ie=1.1×3×3.25=10.7 A 保护动作时间:t取0秒. 4．3定时限I段过电流保护：

如何根据电动机的功率选择空开、接触器和热保护器

如何根据电动机的功率选择空开、接触器和热保护器？ 1.空气开关的选择： 1）由线路的计算电流来决定断路器的额定电流；（大概有99%的设计者做到了这一条）。（2）断路器的短路整定电流应躲过线路的正常工作启动电流。（大概有30%的设计者注意到了这一条）。（3）按线路的最大短路电流来校验低压断路器的分断能力；（大概有10%的设计者注意到了这一条）。（4）按照线路的最小短路电流来校验断路器动作的灵敏性，即线路最小短路电流应不小于断路器短路整定电流的1.3倍；（大概有5%的设计者注意到了这一条）。（5）按照线路上的短路冲击电流（即短路全电流最大瞬时值）来校验断路器的额定短路接通能力（最大电流预期峰值），即后者应大于前者。（大概有1%的设计者注意到了这一条）。 2.接触器的选择： 1)选择接触器的类型：根据电路中负载电流的种类选择。交流负载应选用交流接触器，直流负载应选用直流接触器，如果控制系统中主要是交流负载，直流电动机或直流负载的容量较小，也可都选用交流接触器来控制，但触点的额定电流应选得大一些。 (2)选择接触器主触头的额定电压：应等于或大于负载的额定电压。 (3)选择接触器主触头的额定电流：被选用接触器主触头的额定电流应不小于负载电路的额定电流。也可根据所控制的电动机最大功率进行选择。如果接触器是用来控制电动机的频繁启动、正反或反接制动等场合，应将接触器的主触头额定电流降低使用，一般可降低一个等级。 (4)根据控制电路要求确定吸引线圈工作电压和辅助触点容量：如果控制线路比较简单，所用接触器的数量较少，则交流接触器线圈的额定电压一般直接选用380V或220V。如果控制线路比较复杂，使用的电器又比较多，为了安全起见，线圈的额定电压可选低一些，这时需要加一个控制变压器。直流接触器线圈的额定电压应视控制回路的情况而定。而一系列、同一容量等级的接触器，其线圈的额定电压有好几种，可以选线圈的额定电压和直流控制电路的电压一致。直流接触器的线圈是加直流电压，交流接触器的线圈一般是加交流电压。有时为了提高接触器的最大操作频率，交流接触器也有采用直流线圈的。如果把直流电压的线圈加上交流电压，因阻挠太大，电流太小，则接触器往往不吸合。如果将交流电压的线圈加上直流电压，则因电阻太小，电流太大，会烧坏线圈。

计算电动机电流热继电器及整定值

计算电动机电流热继电器及整定值 1、有一台三相异步电动机额定电压为380伏，容量为14千瓦，功率因数为0.85，效率为0.95，计算电动机电流。解：已知U＝380（V），cosφ＝0.85，η＝0.95，P＝14（KW）电流此主题相关图片如下：答：电动机电流29安培。 2、有一台三相异步电动机额定电压为380伏，容量为10千瓦，功率因数为0.85，效率为0.95，选择交流接触器、热继电器及整定值。解：已知U＝380V，P＝10KW，cosφ＝0.85，η＝0.95 电流此主题相关图片如下：选择交流接触器KM＝Ie×（1.3～2）＝26～40（A），选CJ10－40的接触器选择热继电器FR＝Ie×（1.1～1.5）＝22～25（A），选JR16－20／30热元件22A的热继电器。热元件整定值等于电动机额定电流，整定20A 答：电动机电流为20A，选40A的交流接触器，选额定电流30A热元件22A的热继电器，整定值20A。 3、一台三相交流异步电动机，其型号规格为Y112M－4，4KW；额定电压380V、△接法；cosφ＝0. 8；η＝0.85.计算该电动机的额定电流和保护用的熔体规格和热继电器的动作电流整定值是多少？解：电动机的额定电流为此主题相关图片如下：保护用的熔体规格为

Ir＝（1.5～2.5）I＝（1.5～2.5）×8.9A＝13.4～22.3A 热继电器的电流整定值 IZ＝1.0×I＝1.0×8.9＝8.9A 答：该电动机的额定电流为8.9A，保护用的熔体规格可选20A，热继电器的保护整定值应调在8.9A 4、一台三相异步电动机额定电压380V；额定电流28A；cosφ＝0.85；η＝0.9.计算电动机的功率是多少？交流接触器应选多大规格？保护用熔断器的熔体应选多大？解：电动机功率为P＝3UeIe cosφη＝3×0.38×28×0.85×0.9≈14KW 保护用的熔体规格为 Ir＝（1.5～2.5）Ie＝（1.5～2.5）×28＝42～70A 交流接触器的电流规格为 Icj＝（1.3～2）Ie＝（1.3～2）×28＝36.4～56A 答：电动机的功率14KW；交流接触器可选CJ20型40A；保护用的熔体可选60A。 5、一台三相异步电动机，额定功率为10KW；额定电压为380V；当电动机满载运行时效率为0.91，线电流为20A，当电动机轻载输出功为2KW时效率为0.8，线电流为10.5A，试求上述两种情况下的功率因数各为多少？解：满载时的功率因数cosφ为此主题相关图片如下：轻载时的功率因数cosφ为此主题相关图片如下：答：该电动机满载时的功率因数0.85，轻载时的功率因数为0.36 6、一台二极的三相交流异步电动机，转速为2880转／分，接在380V、频率为50 f的三相电源上，求该电动机的转差率为多少？答：电动机的同步转速为

电动机综合保护整定原则

电动机综合保护整定原则一、过热保护过热保护涉及发热时间常数Tfr和散热时间Tsr二个定值。 1）发热时间常数Tfr 发热时间常数Tfr应由电动机制造厂提供，若制造厂没有提供该值，则可按下列方法之一进行估算。 A 由制造厂提供的电动机过负荷能力数据进行估算如在X倍过负荷时允许运行t秒，则可得， Tfr =（X2-1.052）t 若有若干组过负荷能力数据，则取算出得Tfr值中最小者。 B 若已知电动机的温升值和电流密度，可用下式估算Tfr值： Tfr =（150×θe）×（θM /θe -1）/（1.05×Je2）式中，θe：电动机定子绕组额定温升 θM：电动机所采用绝缘材料的极限温升 Je ：定子绕组额定电流密度例如：电动机采用B级绝缘，其极限温升θM =80℃，电动机定子绕组额定温升θe =45℃，定子绕组额定电流密度Je =3.5A/mm2，则： Tfr ={（150×45）/（1.05×3.52）}×（80/45-1）=408（s） C 由电动机启动电流下的定子温升决定发热时间常数 Tfr =（θ×Ist2×Ist）/θ1st 式中，θ：电动机额定连续运行时的稳定温升 Ist ：电动机启动电流倍数 tst ：电动机启动时间 θ1st：电动机启动时间的定子绕组温升 D 根据电动机运行规程估算Tfr值例如：某电动机规定从冷态启动到满转速的连续启动次数不超过两次，又已知该电动机的启动电流倍数Ist和启动时间tst，则：

Tfr ≤2（Ist2-1.052）tst 2) 散热时间Tsr 按电动机过热后冷却至常态所需时间整定。二、电动机过热禁止再启动保护过热闭锁值θb按电动机再正常启动成功为原则整定，一般可取θb=0.5。三、长启动保护长启动保护涉及电动机额定启动电流Iqde 和电动机允许堵转时间tyd 二个定值。 1）电动机额定启动电流Iqde 取电动机再额定工况下启动时的启动电流（A）。 2）电动机允许堵转时间tyd 取电动机最长安全堵转时间（S）。四、正序过流保护正序过流保护涉及正序过流动作电流I1g1 和正序过流动作时间t1g1二个定值。 1）正序过流动作电流I1gl 一般可取I1gl=（1.5~2.0）Ie 2）正序过流动作时间t1gl 一般可取t1gl=（1.5~2.0）tyd 五、低电压保护 1）按切除不重要电动机的条件整定低电压动作值：对中温中压电厂Udz=60~65% Ue 对高温高压电厂Udz=65~70% 为了保护重要电动机的自起动，采用最小时限t=0.5S 2) 按躲过保证电动机自起动时供电母线的最小允许电压，并计入可靠系数及电压继电器的返回系数

电动机保护整定计算

数字电动机保护测控装置整定计算（仅供参考）

1 定时限过电流保护整定计算 1.1 电流速断保护电流速断保护动作电流整定分起动状态速断电流定值和运行状态速断电流整定值，时限可为0s 速断或整定极短的时限。 ? 起动状态电流速断定值I sdzd.s I sdzd.s =qd TA K I h K 式中：K K ——可靠系数（1.2～1.5），一般取1.3 I qd ——为电动机铭牌上的额定起动电流 n TA ——电流互感器变比。保护灵敏系数K LM 按下式校验，要求K LM ≥2，如灵敏度较高可适当增加定值I sdzd.s 。 K LM = s sdzd TA k I h I .)2(min .≥2 式中：I K )2(min . ——最小运行方式下电动机出口两相短路电流 ? 运行状态电流速断定值I sdzd.0 I sdzd.0= TA qd h I )7.0~6.0( ? 动作时间：T sdzd ≤0.05s ，一般整定为0s 1.2 过电流保护过流保护动作电流整定分起动状态定值和运行状态定值，起动状态定值也可根据起动电流或堵转电流整定；运行状态定值可按起动电流或堵转电流的一半整定。 ? 起动状态过流电流整定值I glzd.s

I glzd.s =qd TA K I h K 式中：K K ——可靠系数，一般取1.1～1.2 ? 运行状态过流电流整定值I glzd.0 I glzd =0.5I LR (或I glzd =2I e ) 式中：I e ——电动机额定电流 I LR ——电动机铭牌上的堵转电流 ? 动作时间定值：一般整定为1.00～1.50s 1.3 过负荷保护 ? 动作电流I FHZd 定值 I FHZd =f e K K I K 式中：K K ——可靠系数，取1.05～1.2（当动作于信号时取1.05～1.1；当动作于跳闸时取1.2） K f ——返回系数，取0.95 ? 动作时间定值T glzd 由于过负荷保护在电动机起动过程中自动退出，起动完成后电动机处于运行状态时，过负荷保护才自动投入。因此，过负荷保护整定时间无需躲电动机起动时间，一般按大于定时限过流保护动作时间整定。 T glzd =2~15s 2 长起动保护（DMP-31A ）、堵转保护（DMP-31D ）整定计算 2.1 长起动（起动堵转）保护整定值 ? 动作电流整定值I zd,s 一般为：

低压电动机保护定值整定

低压电动机保护定值整定 1、整定原则 1.1、短路保护电机短路时，电流为8~10倍额定电流Ie。定值推荐取8倍Ie，延时0.2s，如果在启动过程中跳闸，可取9倍Ie。 1.2、堵转保护电机堵转时，电流为4~6倍额定电流Ie。定值5倍Ie，延时1s。 1.3、定时限保护定时限保护作为堵转后备保护，可取3倍Ie，延时5s。 1.4、反时限保护启动电流设置为1.1Ie，时间常数设置为2s。电机过载1.2Ie运行时，保护将在49s左右跳闸；2倍Ie电流运行时，保护将在8s左右跳闸；5倍Ie电流运行时，保护将在3秒左右跳闸 1.5、欠载保护电机运行在空载情况下，电流长期处于小电流运行情况下，欠载保护可用于报警。如果运行条件允许，可作用于跳闸，切除空载运行电机，省电。欠载电流可取0.2Ie，延时10s。 1.6、不平衡保护当电机内部两相短路或缺相时，使电机运行不平衡状态，如果长期运行，则会烧毁电机。不平衡百分比设置为70%，延时2s 1.7、漏电保护

需配置专门漏电互感器LCT，漏电电流取0.4A，延时5s，用于跳闸。 1.8、过压保护电压长期过压运行，将影响电机的绝缘，甚至造成短路。过压值取1.1Ue（Ue 为220v），延时5s。 1.9、欠压保护电压过低将引起电机转速降低，电流增大。欠压值取0.95Ue（Ue为220v），延时5s。 1.10、TE时间保护用于增安型电机的过载保护。TE时间取2s。 1.11、工艺联锁保护用于外部跳闸（DCS跳闸），延时0.5s 1.12、晃电再起对于重要电机，在系统晃电造成停机，恢复供电后要求电机重启。晃电电压80%Ue，恢复电压0.95Ue，晃电时间可设置为3s，再起延时设置为1s（用于分批启动。根据实际情况设置） 1.13、电机启动时间在“参数设置”中，根据电机启动过程时间设置，默认为6s。 1.14、额定电流在“参数设置”中，根据电机实际情况设置，110kw电机，额定电流为207A，互感器选择SCT300，参数中额定电流设置为3.5A。 1.15、CT变比根据选择的互感器设置，SCT300时，设置为60。

热继电器选型及整定原则

https://www.360docs.net/doc/16799096.html,/viewDiary.html?ownerid=18161&id=113641 热继电器选型及整定原则热继电器是电流通过发热元件产生热量，使检测元件受热弯曲而推动机构动作的一种继电器。由于热继电器中发热元件的发热惯性，在电路中不能做瞬时过载保护和短路保护。它主要用于电动机的过载保护、断相保护和三相电流不平衡运行的保护及其它电气设备状态的控制。一、热继电器的工作原理及结构： 1、热继电器的作用和分类在电力拖动控制系统中，当三相交流电动机出现长期带负荷欠电压下运行、长期过载运行以及长期单相运行等不正常情况时，会导致电动机绕组严重过热乃至烧坏。为了充分发挥电动机的过载能力，保证电动机的正常启动和运转，而当电动机一旦出现长时间过载时又能自动切断电路，从而出现了能随过载程度而改变动作时间的电器，这就是热继电器。显然，热继电器在电路中是做三相交流电动机的过载保护用。但须指出的是，由于热继电器中发热元件有热惯性，在电路中不能做瞬时过载保护，更不能做短路保护。因此，它不同于过电流继电器和熔断器。按相数来分，热继电器有单相、两相和三相式共三种类型，每种类型按发热元件的额定电流又有不同的规格和型号。三相式热继电器常用于三相交流电动机，做过载保护。按职能来分，三相式热继电器又有不带断相保护和带断相保护两种类型。 2、热继电器的保护特性和工作原理 1)热继电器的保护特性因为热继电器的触点动作时间与被保护的电动机过载程度有关，所以在分析热继电器工作原理之前，首先要明确电动机在不超过允许温升的条件下，电动机的过载电流与电动机通电时间的关系。这种关系称为电动机的过载特性。当电动机运行中出现过载电流时，必将引起绕组发热。根据热平衡关系，不难得出在允许温升条件下，电动机通电时间与其过载电流的平方成反比的结论。根据这个结论，可以得出电动机的过载特性，具有反时限特性，如图l中曲线1所示。图1：电动机的过载特性和热继电器的保护特性及其配合为了适应电动机的过载特性而又起到过载保护作用，要求热继电器也应具有如同电动机过载特性那样的反时限特性。为此，在热继电器中必须具有电阻发热元件，利用过载电流通过电阻发热元件产生的热效应使感测元件动作，从而带动触点动作来完成保护作用。热继电器中通过的过载电流与热继电器触点的动作时间关系，称为热继电器的保护特性，如图1中曲

380V电机保护整定

8、9号机厂用380V电机保护整定计算系统参数：最小运行方式下两相短路电流。厂用380 V8段：I(2)min=0.866×13592=11771A 厂用380V9段：I(2)min=0.866×13592=11771A 厂用380V公用段：I(2)min=0.866×10852=9164A 一、厂用380伏8段： 1、8号机#1热网加热器#1疏水泵；#1热网加热器#2疏水泵； #1热网加热器#3疏水泵； #2热网加热器#1疏水泵；#2热网加热器#2疏水泵。容量：90KW，保护CT变比300/5。整定计算： 1）、速断保护：原则：躲过电机启动电流。 Idz=Kk×Kqd×Ie=1.5×7×90/1.732×0.38=1440A Idzj=1436/300/5=24A T=0s，跳本身开关。保护灵敏度：KLM=11771/1440=8.2>2，满足要求。保护接线：不完全星接线。 2）、接地保护：躲过正常运行时最大不平衡电流。我厂Idz=15A T=0s，跳本身开关。保护接线：采用零序CT。 2、8号机#1低加疏水泵；#2低加疏水泵；

容量：75KW，保护CT变比200/5。整定计算： 1）、速断保护：原则：躲过电机启动电流。 Idz=Kk×Kqd×Ie=1.5×7×75/1.732×0.38=1200A Idzj=1200/200/5=30A T=0s，跳本身开关。保护灵敏度：KLM=11771/1200=9.8>2，满足要求。保护接线：不完全星接线。 2）、接地保护：躲过正常运行时最大不平衡电流。我厂Idz=15A T=0s，跳本身开关。保护接线：采用零序CT。二、厂用380伏9段： 1、9号机#1热网加热器#1疏水泵；#1热网加热器#2疏水泵； #1热网加热器#3疏水泵； #2热网加热器#1疏水泵；#2热网加热器#2疏水泵。容量：90KW，保护CT变比300/5。整定计算： 1）、速断保护：原则：躲过电机启动电流。 Idz=Kk×Kqd×Ie=1.5×7×90/1.732×0.38=1440A Idzj=1436/300/5=24A T=0s，跳本身开关。

电动机的主要保护和计算

电动机的主要保护及计算一、速断保护 1.速断高值：动作电流高定值Isdg计算。按躲过电动机最大起动电流计算，即： Isdg=Krel×Kst×In In=Ie/nTA 式中Krel——可靠系数1.5； Kst——电动机起动电流倍数（在6-8之间）； In ——电动机二次额定电流； Ie ——电动机一次额定电流； n TA —— 电流互感器变比。 2. 速断低值：按躲过区外出口短路时电动机最大反馈电流计算。厂用母线出口三相短路时，根据以往实测，电动机反馈电流的暂态值为5.8-5.9，考虑保护固有动作时间为0.04-0.06S，以及反馈电流倍数暂态值的衰减，取Kfb=6计算动作电流低定值，即： Isdd=Krel×Kfb×In=7.8In 式中Krel——可靠系数1.3； Kfb ——区外出口短路时最大反馈电流倍数，取Kfb=6。 3.动作时间整定值计算。保护固有动作时间，动作时间整定值取：速断动作时间: tsd=0s. 二、单相接地零序过电流保护（低压电动机） 1. 一次动作电流计算。有零序电流互感器TA0的电动机单相接地保护，一次三相电流平衡时，由于三相电流产生的漏磁通不一致，于是在零序电流 2 互感器内产生磁不平衡电流。根据在不同条件下的多次实测结果，磁不平衡电流值均小于0.005Ip(Ip为平衡的三相相电流)，于是按躲过电动机起动时最大不平衡电流计算，低电压电动机单相接地保护动作电流可取： I0dz=(0.05-0.15)Ie 式中I0dz——单相接地零序过电流保护一次动作电流整定值； Ie——电动机一次额定电流。当电动机容量较大时可取： I0d z=(0.05-0.075)Ie 当电动机容量较小时可取： I0d z=(0.1-0.15)Ie

热继电器的选型及整定

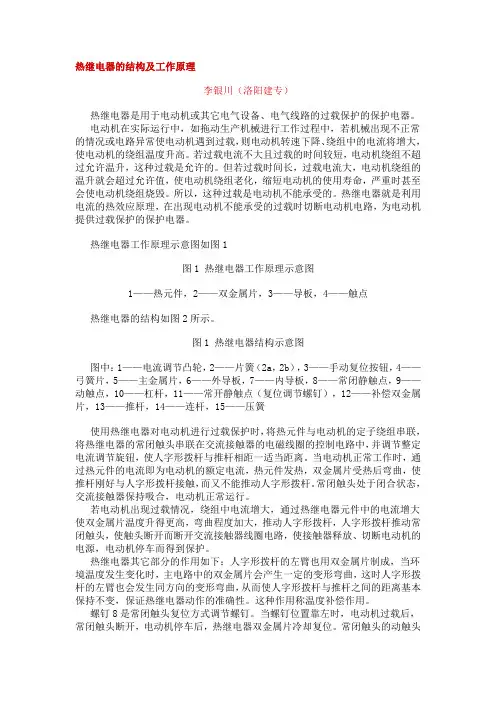

热继电器的结构及工作原理李银川（洛阳建专）热继电器是用于电动机或其它电气设备、电气线路的过载保护的保护电器。电动机在实际运行中，如拖动生产机械进行工作过程中，若机械出现不正常的情况或电路异常使电动机遇到过载，则电动机转速下降、绕组中的电流将增大，使电动机的绕组温度升高。若过载电流不大且过载的时间较短，电动机绕组不超过允许温升，这种过载是允许的。但若过载时间长，过载电流大，电动机绕组的温升就会超过允许值，使电动机绕组老化，缩短电动机的使用寿命，严重时甚至会使电动机绕组烧毁。所以，这种过载是电动机不能承受的。热继电器就是利用电流的热效应原理，在出现电动机不能承受的过载时切断电动机电路，为电动机提供过载保护的保护电器。热继电器工作原理示意图如图1 图1 热继电器工作原理示意图 1——热元件，2——双金属片，3——导板，4——触点热继电器的结构如图2所示。图1 热继电器结构示意图图中：1——电流调节凸轮，2——片簧（2a，2b），3——手动复位按钮，4——弓簧片，5——主金属片，6——外导板，7——内导板，8——常闭静触点，9——动触点，10——杠杆，11——常开静触点（复位调节螺钉），12——补偿双金属片，13——推杆，14——连杆，15——压簧使用热继电器对电动机进行过载保护时，将热元件与电动机的定子绕组串联，将热继电器的常闭触头串联在交流接触器的电磁线圈的控制电路中，并调节整定电流调节旋钮，使人字形拨杆与推杆相距一适当距离。当电动机正常工作时，通过热元件的电流即为电动机的额定电流，热元件发热，双金属片受热后弯曲，使推杆刚好与人字形拨杆接触，而又不能推动人字形拨杆。常闭触头处于闭合状态，交流接触器保持吸合，电动机正常运行。若电动机出现过载情况，绕组中电流增大，通过热继电器元件中的电流增大使双金属片温度升得更高，弯曲程度加大，推动人字形拨杆，人字形拨杆推动常闭触头，使触头断开而断开交流接触器线圈电路，使接触器释放、切断电动机的电源，电动机停车而得到保护。热继电器其它部分的作用如下：人字形拨杆的左臂也用双金属片制成，当环境温度发生变化时，主电路中的双金属片会产生一定的变形弯曲，这时人字形拨杆的左臂也会发生同方向的变形弯曲，从而使人字形拨杆与推杆之间的距离基本保持不变，保证热继电器动作的准确性。这种作用称温度补偿作用。螺钉8是常闭触头复位方式调节螺钉。当螺钉位置靠左时，电动机过载后，常闭触头断开，电动机停车后，热继电器双金属片冷却复位。常闭触头的动触头

低压电动机保护定值整定精编版

低压电动机保护定值整定公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]

低压电动机保护定值整定 1、整定原则、短路保护电机短路时，电流为8~10倍额定电流Ie。定值推荐取8倍Ie，延时，如果在启动过程中跳闸，可取9倍Ie。、堵转保护电机堵转时，电流为4~6倍额定电流Ie。定值5倍Ie，延时1s。、定时限保护定时限保护作为堵转后备保护，可取3倍Ie，延时5s。、反时限保护启动电流设置为，时间常数设置为2s。电机过载运行时，保护将在49s左右跳闸；2倍Ie电流运行时，保护将在8s左右跳闸；5倍Ie电流运行时，保护将在3秒左右跳闸、欠载保护电机运行在空载情况下，电流长期处于小电流运行情况下，欠载保护可用于报警。如果运行条件允许，可作用于跳闸，切除空载运行电机，省电。欠载电流可取，延时10s。、不平衡保护当电机内部两相短路或缺相时，使电机运行不平衡状态，如果长期运行，则会烧毁电机。不平衡百分比设置为70%，延时2s 、漏电保护需配置专门漏电互感器LCT，漏电电流取0.4A，延时5s，用于跳闸。、过压保护电压长期过压运行，将影响电机的绝缘，甚至造成短路。过压值取（Ue为220v），延时5s。、欠压保护电压过低将引起电机转速降低，电流增大。欠压值取（Ue为220v），延时 5s。、TE时间保护用于增安型电机的过载保护。TE时间取2s。、工艺联锁保护用于外部跳闸（DCS跳闸），延时、晃电再起对于重要电机，在系统晃电造成停机，恢复供电后要求电机重启。晃电电压80%Ue，恢复电压，晃电时间可设置为3s，再起延时设置为1s（用于分批启动。根据实际情况设置）、电机启动时间在“参数设置”中，根据电机启动过程时间设置，默认为6s。、额定电流在“参数设置”中，根据电机实际情况设置，110kw电机，额定电流为207A，互感器选择SCT300，参数中额定电流设置为3.5A。、CT变比
