地下室防水构造图集
01专题一地下室的防潮防水构造
第五节建筑物的防潮防水构造⏹防潮防水构造设计措施⏹地下室防潮防水构造⏹墙体的防潮防水构造⏹楼板层的防潮防水构造⏹浴室、游泳池防水构造第五节建筑物的防潮防水构造（一）建筑物防潮防水的原因和意义原因：地下水、上层滞水，土壤毛细作用所形成的地潮沿基础、墙基上升，导致室内抹灰粉化，脱落，生霉，起碱，使建筑物减少使用年限。
因此建筑物必须做防潮防水构造设计。
第五节建筑物的防潮防水构造（二）建筑物防潮防水的主要措施★避免裂缝★减少水源★疏导水源★堵塞漏洞第五节建筑物的防潮防水构造（一）地下室防潮防水设计原则★当地下室水位于地下室地坪以下时，地下室不受水的侵蚀，则地下室墙体应以防潮处理为主。
★当地下室水位于地下室地坪以上时，墙体受到地下有压水的侵袭，则地下室的防水设计必须考虑地坪及墙体的防水处理。
防水层的设防高度应高出室外地面500mm以上。
三、地下室的防水构造⏹《地下工程防水技术规范》GB50108-2001⏹地下室防水等级和设防范围⏹地下室的防水措施地下室的防潮构造⏹防水混凝土防水混凝土结构底板的混凝土垫层，强度等级不应小于C15，厚度不应小于100mm，在软弱土层中不应小于150mm。
防水混凝土应连续浇注，宜留有施工缝和墙体水平施工缝。
地下室的防潮构造⏹卷材防水层卷材防水层应铺设在混凝土结构主体的迎水面上，并应铺设在结构主体底板的垫层至墙体上。
一般采用外防外贴和外防内贴两种方法。
防水卷材的厚度要求（见附表）地下室的防潮构造⏹涂料防水层涂料防水层包括无机防水涂料和有机防水涂料。
地下室的防潮构造⏹涂料防水层有机防水涂料主要包括反应型、水乳型和聚合物水泥防水涂料。
多用于结构主体的迎水面。
无机防水涂料主要包括水泥基无机活性涂料和水泥基渗透结晶型防水涂料。
多用于结构主体背水面和潮湿的基面做防水过渡层。
地下室的防潮构造⏹水泥砂浆防水层包括普通水泥砂浆、聚合物水泥砂浆、掺外加剂和掺合料防水砂浆等类型。
水泥砂浆防水层主要用于结构主体的迎水面。
建筑施工地下室防水构造做法(附各节点详图)

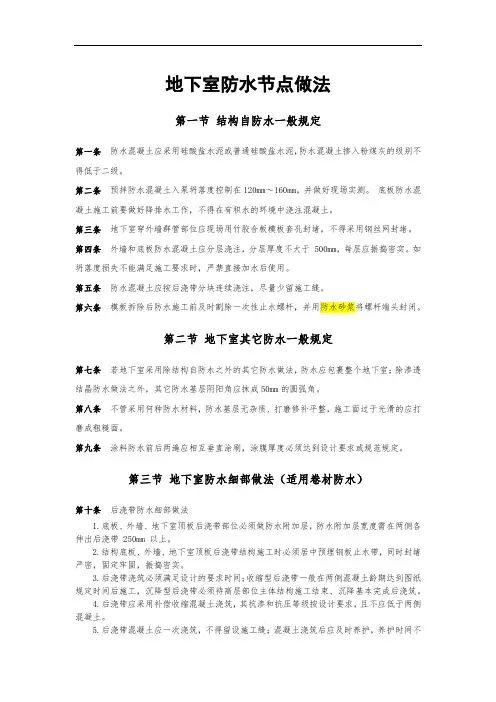

地下室防水节点做法第一节结构自防水一般规定第一条防水混凝土应采用硅酸盐水泥或普通硅酸盐水泥，防水混凝土掺入粉煤灰的级别不得低于二级。
第二条预拌防水混凝土入泵坍落度控制在120mm～160mm，并做好现场实测。
底板防水混凝土施工前要做好降排水工作，不得在有积水的环境中浇注混凝土。
第三条地下室穿外墙群管部位应现场用竹胶合板模板套孔封堵，不得采用钢丝网封堵。
第四条外墙和底板防水混凝土应分层浇注，分层厚度不大于 500mm，每层应振捣密实。
如坍落度损失不能满足施工要求时，严禁直接加水后使用。
第五条防水混凝土应按后浇带分块连续浇注，尽量少留施工缝。
第六条模板拆除后防水施工前及时割除一次性止水螺杆，并用防水砂浆将螺杆端头封闭。
第二节地下室其它防水一般规定第七条若地下室采用除结构自防水之外的其它防水做法，防水应包裹整个地下室；除渗透结晶防水做法之外，其它防水基层阴阳角应抹成50mm的圆弧角。
第八条不管采用何种防水材料，防水基层无杂质、打磨修补平整，施工面过于光滑的应打磨成粗糙面。
第九条涂料防水前后两遍应相互垂直涂刷，涂膜厚度必须达到设计要求或规范规定。
第三节地下室防水细部做法（适用卷材防水）第十条后浇带防水细部做法1.底板、外墙、地下室顶板后浇带部位必须做防水附加层，防水附加层宽度需在两侧各伸出后浇带 250mm 以上。
2.结构底板、外墙、地下室顶板后浇带结构施工时必须居中预埋钢板止水带，同时封堵严密，固定牢固，振捣密实。
3.后浇带浇筑必须满足设计的要求时间；收缩型后浇带一般在两侧混凝土龄期达到图纸规定时间后施工，沉降型后浇带必须待高层部位主体结构施工结束、沉降基本完成后浇筑。
4.后浇带应采用补偿收缩混凝土浇筑，其抗渗和抗压等级按设计要求，且不应低于两侧混凝土。
5.后浇带混凝土应一次浇筑，不得留设施工缝；混凝土浇筑后应及时养护，养护时间不少于 28 天。
6.节点图（止水钢板详结构图）底板后浇带节点图第十一条施工缝防水细部做法1.地下室底板上返导墙的施工缝必须居中预埋钢板止水带，其它水平施工缝埋设钢板止水带或膨胀止水条；止水钢板接长时两块钢板搭接处必须满焊，同时钢板 U 型口朝向迎水面一侧；止水条应居中、连续，不得间断。
穿墙套管防水构造做法
地下室套管式穿墙防水构造
• 四、注解 • 1、套管2、止水环3、挡圈4、橡胶圈5、短
管6、翼盘7、法兰盘8、双头螺杆9、螺母 • 10、螺栓11、压环法兰12、压毡环13、固
定法兰盘14、岗卡
• 卷材附加层：粘贴高分子卷材时应加贴一 层同类卷材。
• 沥青麻丝填严，牛皮纸垫层、20厚防水密 封膏嵌缝。
地下室套管式穿墙防水构造

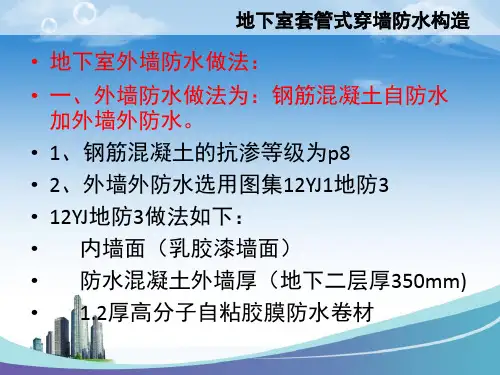

• 地下室外墙防水做法： • 一、外墙防水做法为：钢筋混凝土自防水
加外墙外防水。 • 1、钢筋混凝土的抗渗等级为p8 • 2、外墙外防水选用图集12YJ1地防3 • 12YJ地防3做法如下： • 内墙面（乳胶漆墙面） • 防水混凝土外墙厚（地下二层厚350mm) • 1.2厚高分子自粘胶膜防水卷材
地下室套管式穿墙防水构造
• 20厚1:2.5水泥砂浆找平层。
• 120厚砖砌体保护墙用M5水泥砂浆砌筑
Hale Waihona Puke • 2:8灰土分层夯实。• 二、套管式穿墙管防水构造为12YJ2--C15
•
（见下页）
• 三、穿墙管、套管零件图12YJ2--C17
•
（见下页）
地下室套管式穿墙防水构造
地下室套管式穿墙防水构造
• 保护墙。
地下室套管式穿墙防水构造
防水图集_防水施工技术
三、各部位防水设计图1、地下室底板防水做法示意图地下室底板大面做法底板变形缝防水做法底板变形缝处防水做法底板后浇带防水构造做法底板后浇带防水做法高低跨连接处防水做法桩头防水处理采用水泥基渗透结晶型防水涂料 +改性沥青防水涂料 +卷材的复合防水做法。
：防水处理工序如下：1.由总承包方凿出桩头至设计标高位置，调整受力钢筋，并切割露出的定位钢筋，并由总承包方用高压水枪冲洗暴露的桩身上的泥土、浮浆、松动的碎石等，并经验收合格。
2.水泥基渗透结晶型防水材料涂刷桩顶表面、暴露的桩身及周圈250mm范围，涂刷参考用量1.2kg/㎡，成膜厚度约1.0mm ；3.在桩头部位收口卷材采用橡胶沥青防水涂料涂抹。
注意事项：1、桩头防水处理的关键是桩头的清理工序，采用高压水枪冲洗桩顶面混凝土能够有效清除混凝土的浮灰泥皮。
同时，涂料采用硬毛刷搓揉涂刷。
见下图：2、地下室侧墙防水做法 地下室底板防水交接处预留做法水泥渗透结晶型涂料需要用硬毛刷搓揉涂刷，以保证活性物质与混凝土紧密结合地下室侧墙抗渗增强处理方法：侧墙抗渗增强处理技术侧壁底板防水接头做法：地下室侧墙地面收口做法：防水系统地面收口做法穿墙管件防水处理穿墙群管的防水做法3、屋面防水做法种植屋面基本做法：种植屋面基本构造上人屋面做法出屋面管道防水做法4、厨房卫生间防水做法卫生间防水构造做法出屋面管道防水大样注明：侧墙墙体四面墙体防水高度均为1800mm。
四、改性沥青防水卷材防水成功案例在我司历年承接施工的防水工程中，所有工程的质量都得到了甲方、监理公司的一致好评，其中采用改性沥青防水卷材的成功案例不在少数，现将其节选如下：五、本设计方案所用产品简介(一)、APP 改性沥青防水卷材产品简介 【产品】“雨虹”牌塑性体（APP ） 改性沥青防水卷材是无规聚丙烯（APP ）或聚烯烃类聚合物（APAO 、APO ）等改性剂的沥青做浸渍和涂盖材料，上表面覆以聚乙烯膜、细砂、矿物片（粒）料或铝箔、铜箔等隔离材料所制成的可以卷曲的片状防水材料。
地下室防水做法图集

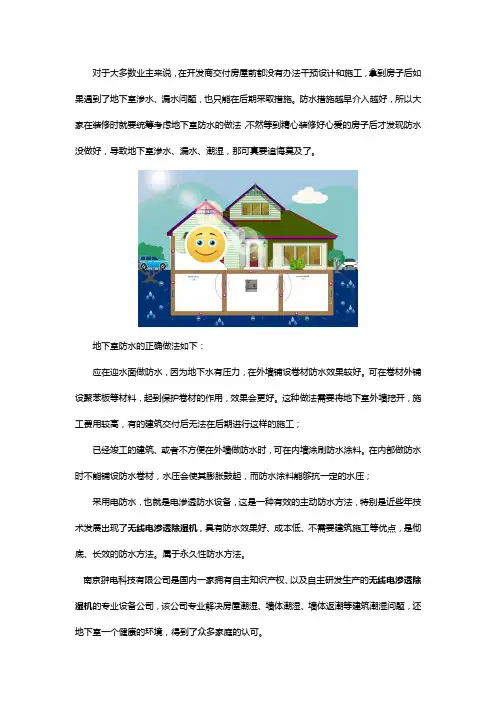

对于大多数业主来说，在开发商交付房屋前都没有办法干预设计和施工，拿到房子后如果遇到了地下室渗水、漏水问题，也只能在后期采取措施。
防水措施越早介入越好，所以大家在装修时就要统筹考虑地下室防水的做法，不然等到精心装修好心爱的房子后才发现防水没做好，导致地下室渗水、漏水、潮湿，那可真要追悔莫及了。
地下室防水的正确做法如下：
应在迎水面做防水，因为地下水有压力，在外墙铺设卷材防水效果较好。
可在卷材外铺设聚苯板等材料，起到保护卷材的作用，效果会更好。
这种做法需要将地下室外墙挖开，施工费用较高，有的建筑交付后无法在后期进行这样的施工；
已经竣工的建筑、或者不方便在外墙做防水时，可在内墙涂刷防水涂料。
在内部做防水时不能铺设防水卷材，水压会使其膨胀鼓起，而防水涂料能够抗一定的水压；
采用电防水，也就是电渗透防水设备，这是一种有效的主动防水方法，特别是近些年技术发展出现了无线电渗透除湿机，具有防水效果好、成本低、不需要建筑施工等优点，是彻底、长效的防水方法。
属于永久性防水方法。
南京翀电科技有限公司是国内一家拥有自主知识产权、以及自主研发生产的无线电渗透除湿机的专业设备公司，该公司专业解决房屋潮湿、墙体潮湿、墙体返潮等建筑潮湿问题，还地下室一个健康的环境，得到了众多家庭的认可。
防水图集 防水施工技术

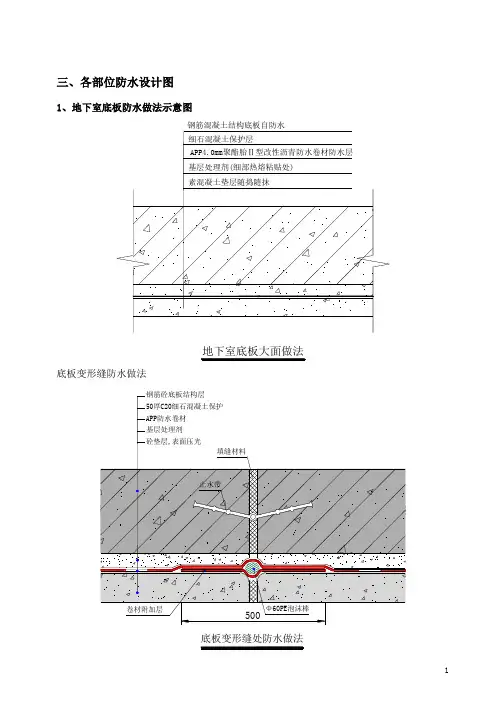

三、各部位防水设计图1、地下室底板防水做法示意图地下室底板大面做法底板变形缝防水做法底板变形缝处防水做法底板后浇带防水构造做法底板后浇带防水做法高低跨连接处防水做法高低跨连接处防水节点桩头防水处理采用水泥基渗透结晶型防水涂料 +改性沥青防水涂料 +卷材的复合防水做法。
：防水处理工序如下：1.由总承包方凿出桩头至设计标高位置，调整受力钢筋，并切割露出的定位钢筋，并由总承包方用高压水枪冲洗暴露的桩身上的泥土、浮浆、松动的碎石等，并经验收合格。
2.水泥基渗透结晶型防水材料涂刷桩顶表面、暴露的桩身及周圈250mm 范围，涂刷参考用量1.2kg/㎡，成膜厚度约1.0mm ；3.在桩头部位收口卷材采用橡胶沥青防水涂料涂抹。
注意事项：1、桩头防水处理的关键是桩头的清理工序，采用高压水枪冲洗桩顶面混凝土能够有效清除混凝土的浮灰泥皮。
同时，涂料采用硬毛刷搓揉涂刷。
见下图：水泥渗透结晶型涂料需要用硬毛刷搓揉涂刷，以保证活性物质与混凝土紧密结合2、地下室侧墙防水做法地下室底板防水交接处预留做法基础底板侧壁交接处大样地下室侧墙抗渗增强处理方法：侧壁底板防水接头做法：地下室侧墙地面收口做法：防水系统地面收口做法穿墙管件防水处理穿墙群管的防水做法3、屋面防水做法种植屋面基本做法：种植屋面基本构造上人屋面做法出屋面管道防水做法4、厨房卫生间防水做法卫生间防水构造做法注明：侧墙墙体除淋浴面的墙体防水高度为1800mm外，其余3面墙体防水高度均为300mm。
四、改性沥青防水卷材防水成功案例在我司历年承接施工的防水工程中，所有工程的质量都得到了甲方、监理公司的一致好评，其中采用改性沥青防水卷材的成功案例不在少数，现将其节选如下：五、本设计方案所用产品简介(一)、APP 改性沥青防水卷材产品简介 【产品】“雨虹”牌塑性体（APP ） 改性沥青防水卷材是无规聚丙烯（APP ）或聚烯烃类聚合物（APAO 、APO ）等改性剂的沥青做浸渍和涂盖材料，上表面覆以聚乙烯膜、细砂、矿物片（粒）料或铝箔、铜箔等隔离材料所制成的可以卷曲的片状防水材料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地下室防水构造图集
（卷材防水、涂料防水）内容介绍
1、疏水构造：
防水层和地下结构施工之前，地下水位需事先降至施工面以下不少于
500mm处，并持续至后浇带施工完毕。
软土地基上的结构，低于基础底板的坑槽，其垫层下宜设厚度为300~400mm，以砾石粗砂构成的疏水排水层，各疏水排水层以疏水排水通道连接，并引至降水点；排水通道排水坡度为
0."5%~1%，地下室周边设置排水明渠，渠宽400~500mm，渠宽低于疏水层底不小于300mm。
2、结构自防水：
地下室结构层应选用自防水混凝土。
防水混凝土的抗渗等级应小于S8，结构厚度不应小于250，裂缝宽度≤
0."2控制；钢筋迎水面保护层厚度≥
50。
"
3、刚性防水层：
刚性防水层设计关键控制刚性材料的开裂问题。
除通过掺入密实性防水砂浆（如：
LB-7氯丁胶乳水泥砂浆、LB-21环氧乳液水泥砂浆）外，还可根据混凝土及水泥砂浆特性，加入各种抗裂、堵漏型外掺料，克服混凝土（或水泥砂浆）开裂以及多孔透气的渗漏根源。
例如：
聚丙烯单丝纤维、萘系减水剂、膨胀剂等。
4、涂料防水层：
地下室防水工程不宜选用水乳型防水涂料，宜选用反应固化型涂料。
而且，考虑人员长期停留或人员经常活动的要求，应选用无毒无害的防水涂（如：
LB-2沥青聚氨酯涂膜橡胶，LB-20SBS单组份防水涂料）。
5、卷材防水层：
卷材防水层总体上比涂料防水层强度高且较耐老化。
但必须考虑卷材多道搭接，收口密封处理。
故本设计有专业提出防水卷材的搭接方法。
……
排结合构造图基坑（或桩承台）、疏排水通管道断面图
地下室深基坑抽、排水预埋井构造大样
地下室外防外涂防水构造图
地下室外防外涂防水构造图(I级设防)
地下室外防内贴防水构造图(I级设防)
外防外贴(涂)法地下室顶板与壁板转角位防水构造
外防内贴(涂)法顶板与壁板转角位搭接防水大样。
