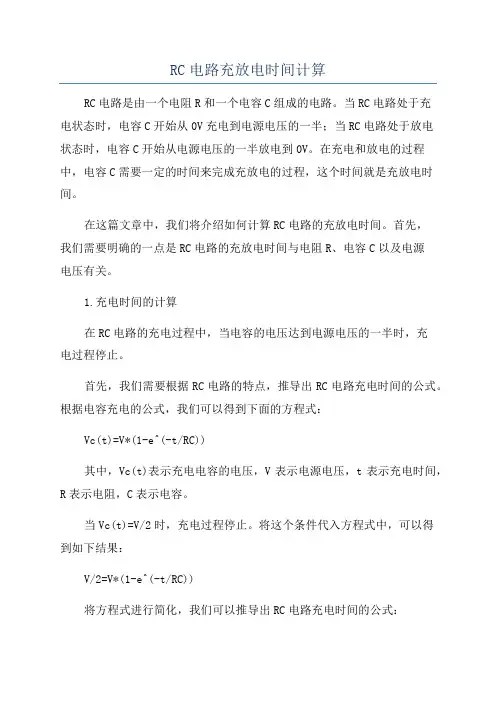

RC电路充放电时间计算

RC电路充放电时间计算RC电路是由一个电阻R和一个电容C组成的电路。

当RC电路处于充电状态时，电容C开始从0V充电到电源电压的一半；当RC电路处于放电状态时，电容C开始从电源电压的一半放电到0V。

在充电和放电的过程中，电容C需要一定的时间来完成充放电的过程，这个时间就是充放电时间。

在这篇文章中，我们将介绍如何计算RC电路的充放电时间。

首先，我们需要明确的一点是RC电路的充放电时间与电阻R、电容C以及电源电压有关。

1.充电时间的计算在RC电路的充电过程中，当电容的电压达到电源电压的一半时，充电过程停止。

首先，我们需要根据RC电路的特点，推导出RC电路充电时间的公式。

根据电容充电的公式，我们可以得到下面的方程式：Vc(t)=V*(1-e^(-t/RC))其中，Vc(t)表示充电电容的电压，V表示电源电压，t表示充电时间，R表示电阻，C表示电容。

当Vc(t)=V/2时，充电过程停止。

将这个条件代入方程式中，可以得到如下结果：V/2=V*(1-e^(-t/RC))将方程式进行简化，我们可以推导出RC电路充电时间的公式：t = - RC * ln(1/2)根据这个公式，我们可以计算出RC电路的充电时间。

2.放电时间的计算在RC电路的放电过程中，当电容的电压降到0V时，放电过程停止。

与充电时间的推导类似，我们可以得到RC电路放电时间的公式。

根据电容放电的公式，我们可以得到下面的方程式：Vc(t)=V*e^(-t/RC)当Vc(t)=0时，放电过程停止。

将这个条件代入方程式中，可以得到如下结果：0=V*e^(-t/RC)将方程式进行简化，我们可以推导出RC电路放电时间的公式：t = - RC * ln(0)然而，我们遇到了一个问题。

自然对数函数 ln(0) 是无限大的，因此放电时间是无穷大。

这意味着，在理想情况下，一个RC电路将永远完成不了放电过程。

为了解决这个问题，我们可以定义放电时间为电容电压达到初始电压的一些比例时停止。

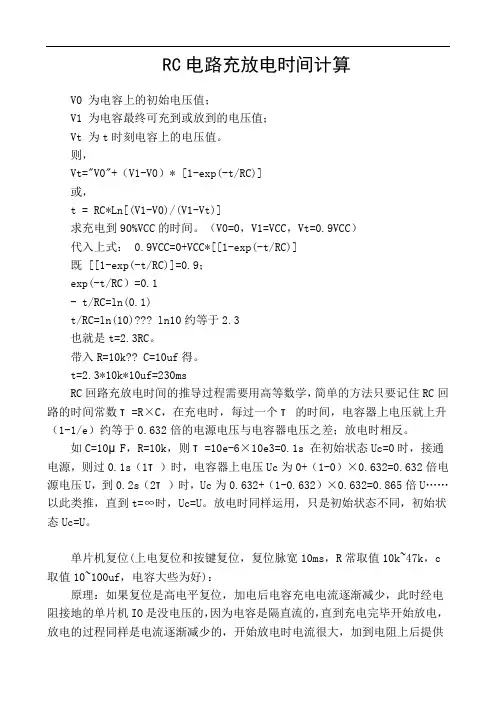

RC电路充放电时间计算

RC电路充放电时间计算V0 为电容上的初始电压值；V1 为电容最终可充到或放到的电压值；Vt 为t时刻电容上的电压值。

则，Vt="V0"+（V1-V0）* [1-exp(-t/RC)]或，t = RC*Ln[(V1-V0)/(V1-Vt)]求充电到90%VCC的时间。

（V0=0，V1=VCC，Vt=0.9VCC）代入上式： 0.9VCC=0+VCC*[[1-exp(-t/RC)]既 [[1-exp(-t/RC)]=0.9；exp(-t/RC）=0.1- t/RC=ln(0.1)t/RC=ln(10)??? ln10约等于2.3也就是t=2.3RC。

带入R=10k?? C=10uf得。

t=2.3*10k*10uf=230msRC回路充放电时间的推导过程需要用高等数学，简单的方法只要记住RC回路的时间常数τ=R×C，在充电时，每过一个τ的时间，电容器上电压就上升（1-1/e）约等于0.632倍的电源电压与电容器电压之差；放电时相反。

如C=10μF，R=10k，则τ=10e-6×10e3=0.1s 在初始状态Uc=0时，接通电源，则过0.1s（1τ）时，电容器上电压Uc为0+（1-0）×0.632=0.632倍电源电压U，到0.2s（2τ）时，Uc为0.632+（1-0.632）×0.632=0.865倍U……以此类推，直到t=∞时，Uc=U。

放电时同样运用，只是初始状态不同，初始状态Uc=U。

单片机复位(上电复位和按键复位，复位脉宽10ms，R常取值10k~47k，c 取值10~100uf，电容大些为好)：原理：如果复位是高电平复位，加电后电容充电电流逐渐减少，此时经电阻接地的单片机IO是没电压的，因为电容是隔直流的，直到充电完毕开始放电，放电的过程同样是电流逐渐减少的，开始放电时电流很大，加到电阻上后提供给IO高电平，一段时间（电容器的充放电参数：建立时间等）后，电流变弱到0，但是复位引脚已经有了超过3us的高电平，所以复位就完成了；手动复位，如加按键，则是直接将电容短路，给复位引脚送高电平，此部分就只有电容在起作用；当然电源较大（一般3.3v-5v）的话，加电阻是为了分压，防止烧坏引脚。

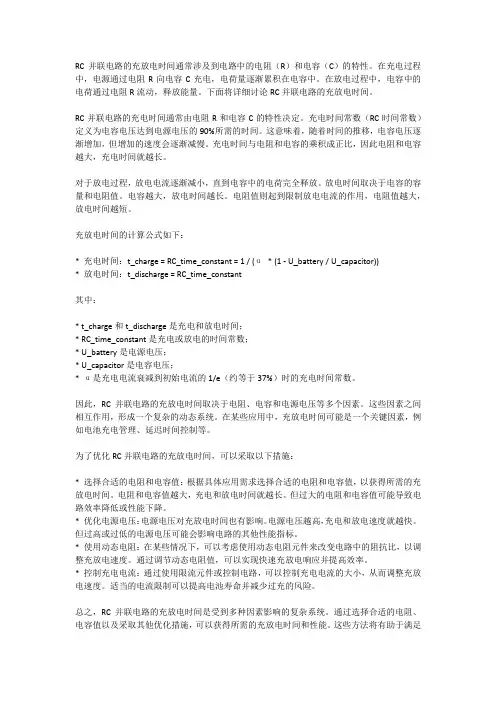

rc并联电路充放电时间

RC并联电路的充放电时间通常涉及到电路中的电阻（R）和电容（C）的特性。

在充电过程中，电源通过电阻R向电容C充电，电荷量逐渐累积在电容中。

在放电过程中，电容中的电荷通过电阻R流动，释放能量。

下面将详细讨论RC并联电路的充放电时间。

RC并联电路的充电时间通常由电阻R和电容C的特性决定。

充电时间常数（RC时间常数）定义为电容电压达到电源电压的90%所需的时间。

这意味着，随着时间的推移，电容电压逐渐增加，但增加的速度会逐渐减慢。

充电时间与电阻和电容的乘积成正比，因此电阻和电容越大，充电时间就越长。

对于放电过程，放电电流逐渐减小，直到电容中的电荷完全释放。

放电时间取决于电容的容量和电阻值。

电容越大，放电时间越长。

电阻值则起到限制放电电流的作用，电阻值越大，放电时间越短。

充放电时间的计算公式如下：* 充电时间：t_charge = RC_time_constant = 1 / (α* (1 - U_battery / U_capacitor))* 放电时间：t_discharge = RC_time_constant其中：* t_charge和t_discharge是充电和放电时间；* RC_time_constant是充电或放电的时间常数；* U_battery是电源电压；* U_capacitor是电容电压；* α是充电电流衰减到初始电流的1/e（约等于37%）时的充电时间常数。

因此，RC并联电路的充放电时间取决于电阻、电容和电源电压等多个因素。

这些因素之间相互作用，形成一个复杂的动态系统。

在某些应用中，充放电时间可能是一个关键因素，例如电池充电管理、延迟时间控制等。

为了优化RC并联电路的充放电时间，可以采取以下措施：* 选择合适的电阻和电容值：根据具体应用需求选择合适的电阻和电容值，以获得所需的充放电时间。

电阻和电容值越大，充电和放电时间就越长。

但过大的电阻和电容值可能导致电路效率降低或性能下降。

* 优化电源电压：电源电压对充放电时间也有影响。

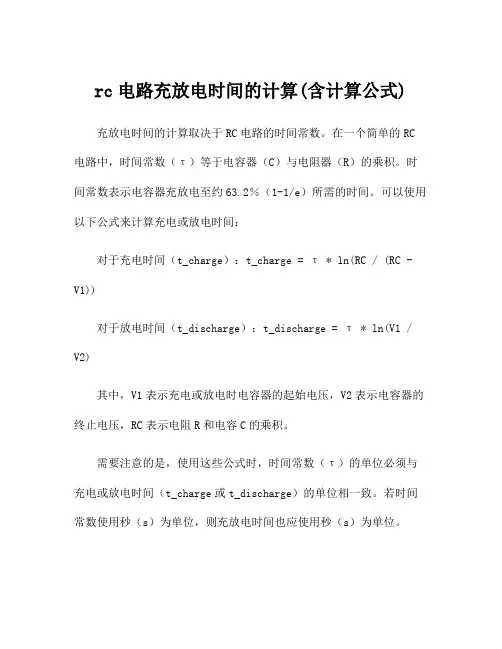

rc电路充放电时间的计算(含计算公式)
