计算机组成原理第四次实验报告
计算机组成原理实验报告
3）在增大合法码的码距时，所有码的码距应尽量均匀增大，以保证对所有码的检错能力平衡提高。
下面具体看一下对一个字节进行海明编码的实现过程。
只实现一位纠错两位检错，由前面的表可以看出，8位数据位需要5位校验位，可表示为H13H12…H2H1。
0
0
1
1
0
0
1
1
0
S1
0
0
1
0
1
0
1
0
1
0
1
0
1
由此可得校验后的数据位表达式为：
D1＝D1 (S1•S2• • •S5)
D2＝D2 (S1• •S3• •S5)
D3＝D3 ( •S2•S3• •S5)
D4＝D4 (S1•S2•S3• •S5)
D5＝D5 (S1• • •S4•S5)
D6＝D6 ( •S2• •S4•S5)
答：我们认为16位数据位的编码原理与8位数据位的hamming编码原理基本相同。即：，在k个数据位之外加上r个校验位，从而形成一个k+r位的新的码字，使新的码字的码距比较均匀地拉大。把数据的每一个二进制位分配在几个不同的偶校验位的组合中，当某一位出错后，就会引起相关的几个校验位的值发生变化，这不但可以发现出错，还能指出是哪一位出错,为进一步自动纠错提供了依据。
《计算机组成原理》
实验报告
实验室名称：S402
任课教师：邹洋
小组成员：王娜任芬
学号：2010212121 2010212119
实验一_Hamming码2
实验二_乘法器7
计算机组成原理实验报告
计算机组成原理实验报告实验目的，通过本次实验，深入了解计算机组成原理的相关知识，掌握计算机硬件的基本组成和工作原理。
实验一，逻辑门电路实验。
在本次实验中，我们学习了逻辑门电路的基本原理和实现方法。
逻辑门电路是计算机中最基本的组成部分，通过逻辑门电路可以实现各种逻辑运算，如与门、或门、非门等。
在实验中，我们通过搭建逻辑门电路并进行实际操作，深入理解了逻辑门的工作原理和逻辑运算的实现过程。
实验二，寄存器和计数器实验。
在本次实验中，我们学习了寄存器和计数器的原理和应用。
寄存器是计算机中用于存储数据的重要部件，而计数器则用于实现计数功能。
通过实验操作，我们深入了解了寄存器和计数器的内部结构和工作原理，掌握了它们在计算机中的应用方法。
实验三，存储器实验。
在实验三中，我们学习了存储器的原理和分类，了解了不同类型的存储器在计算机中的作用和应用。
通过实验操作，我们进一步加深了对存储器的认识，掌握了存储器的读写操作和数据传输原理。
实验四，指令系统实验。
在本次实验中，我们学习了计算机的指令系统，了解了指令的格式和执行过程。
通过实验操作，我们掌握了指令的编写和执行方法，加深了对指令系统的理解和应用。
实验五，CPU实验。
在实验五中，我们深入了解了计算机的中央处理器（CPU）的工作原理和结构。
通过实验操作，我们学习了CPU的各个部件的功能和相互之间的协作关系，掌握了CPU的工作过程和运行原理。
实验六，总线实验。
在本次实验中，我们学习了计算机的总线结构和工作原理。
通过实验操作，我们了解了总线的分类和各种总线的功能，掌握了总线的数据传输方式和时序控制方法。
结论：通过本次实验，我们深入了解了计算机组成原理的相关知识，掌握了计算机硬件的基本组成和工作原理。
通过实验操作，我们加深了对逻辑门电路、寄存器、计数器、存储器、指令系统、CPU和总线的理解，为进一步学习和研究计算机组成原理奠定了坚实的基础。
希望通过不断的实践和学习，能够更深入地理解和应用计算机组成原理的知识。
计算机组成原理实验报告4
上海大学计算机学院实验名称：指令系统实验一、实验目的1. 读出系统已有的指令，并理解其含义。
2. 设计并实现一条新指令。
二、实验原理微程序和机器指令，实验箱的机器指令系统，实验箱机器指令系统的布线，实验箱机器指令系统的工作原理，实验箱PC的打入原理，程序存储器模式下的操作。
三、实验内容1. 考察机器指令64的各微指令信号，确定该指令的功能。
(假设R0=77, A=11, 77单元存放56H数据,64指令的下一条指令为E8)2. 修改机器指令E8，使其完成“输出A＋W的结果左移一位后的值到OUT”操作。
3*. 修改机器指令F0，使其完成“A＋R2的结果右移一位的值到OUT”的操作四、实验步骤实验任务一：考察机器指令64的各微指令信号，确定该指令的功能。
实验步骤：1．初始化系统（Reset)，进入μEM，在Adr字段送入64,按NX键,可查看其对应的微指令：64: FF 77 FF65: D7 BF EF66：FF FE 9267：CB FF FF2．分析其二进制代码，分析其控制功能64: 1111 1111 0111 0111 1111 1111从寄存器R?中取出地址打入地址寄存器MAR。
65: 1110 0111 1011 1111 1110 1111把地址寄存器MAR的存储器值EM打入寄存器W。
66：1111 1111 1111 1110 1001 0010把寄存器A和寄存器W中的数据进行或运算后打入寄存器A和标志位C,Z。
67：1100 1011 1111 1111 1111 1111读出下一条指令并立即执行。
四条指令功能：把寄存器A和寄存器R?中地址内存的数据进行或运算，结果保存在寄存器A中，然后执行下一条指令。
实验任务二：1.分解任务：修改机器指令E8，使其完成“输出A＋W的结果左移一位后的值到OUT”操作的操作。
第一步完成A＋W；并把“左移一位的值送OUT”；第二步完成取指令。
2.编制微指令：由“控制总线功能对应表”，可确定这四步基本操作的微指令码为：① FFDFD8 ②CBFFFF ③FFFFFF ④FFFFFF3.操作：程序存储器EM模式下,将E8指令送入A0单元,则在Adr下打入A0, DB下打入E8。
计算机组成原理实习报告
一、实习目的本次实习旨在通过实际操作，加深对计算机组成原理理论知识的理解，提高动手实践能力。
通过实习，使学生熟悉计算机系统的基本组成，了解计算机各部件的功能和相互关系，掌握计算机组成原理的基本实验方法和技能。
二、实习内容1. 计算机系统组成结构实验（1）实验目的：了解计算机系统的基本组成，熟悉各部件的功能和相互关系。
（2）实验内容：观察计算机硬件组成，包括主板、CPU、内存、硬盘、显卡等，了解各部件的功能和作用。
（3）实验步骤：1）观察计算机硬件组成，了解各部件的名称和功能。
2）了解主板、CPU、内存、硬盘、显卡等部件之间的连接关系。
3）分析计算机系统的工作原理。
2. 计算机组成原理实验（1）实验目的：加深对计算机组成原理理论知识的理解，提高动手实践能力。
（2）实验内容：1）静态随机存储器（RAM）实验：学习静态RAM的存储方式，并执行写数据和读数据的操作。
2）指令系统实验：掌握机器指令的编写与执行过程，了解算术运算指令、逻辑运算指令、标志位的作用等。
3）微程序控制器实验：了解微程序设计的方法，掌握微程序控制器的工作原理。
4）流水线CPU实验：理解流水CPU的工作原理，掌握流水线的基本概念和性能分析。
（3）实验步骤：1）按照实验指导书的要求，连接实验电路。
2）进行静态RAM的读写操作，观察实验结果。
3）编写汇编语言程序，执行算术运算、逻辑运算等指令，观察标志位的变化。
4）设计微程序控制器，实现简单指令的执行。
5）分析流水线CPU的时空图，计算吞吐率和加速比。
3. 计算机组成原理综合实验（1）实验目的：综合运用计算机组成原理知识，设计并实现一个简单的计算机系统。
（2）实验内容：1）设计一个简单的计算机系统，包括CPU、内存、输入输出设备等。
2）编写汇编语言程序，实现特定功能。
3）实现系统的输入输出操作。
（3）实验步骤：1）根据实验要求，设计计算机系统的硬件结构。
2）编写汇编语言程序，实现系统功能。
计算机组成原理实验报告(四个实验 图)
福建农林大学计算机与信息学院计算机类实验报告课程名称：计算机组成原理姓名：周孙彬系：计算机专业：计算机科学与技术年级：2012级学号：3126010050指导教师：张旭玲职称：讲师2014年06 月22日实验项目列表序号实验项目名称成绩指导教师1 算术逻辑运算单元实验张旭玲2 存储器和总线实验张旭玲3 微程序控制单元实验张旭玲4 指令部件模块实验张旭玲福建农林大学计算机与信息学院信息工程类实验报告系：计算机专业：计算机科学与技术年级： 2012级姓名：周孙彬学号： 3126010050 实验课程：实验室号：_______ 实验设备号：实验时间：指导教师签字：成绩：实验一算术逻辑运算单元实验实验目的1、掌握简单运算器的数据传输方式2、掌握74LS181的功能和应用实验要求完成不带进位位算术、逻辑运算实验。
按照实验步骤完成实验项目，了解算术逻辑运算单元的运行过程。
实验说明1、ALU单元实验构成（如图2-1-1）1、运算器由2片74LS181构成8位字长的ALU单元。
2、2片74LS374作为2个数据锁存器（DR1、DR2），8芯插座ALU-IN作为数据输入端，可通过短8芯扁平电缆，把数据输入端连接到数据总线上。
运算器的数据输出由一片74LS244（输出缓冲器）来控制，8芯插座ALU-OUT 作为数据输出端，可通过短8芯扁平电缆把数据输出端连接到数据总线上。
图2-1-1图2-1-22、ALU单元的工作原理（如图2-1-2）数据输入锁存器DR1的EDR1为低电平，并且D1CK有上升沿时，把来自数据总线的数据打入锁存器DR1。
同样使EDR2为低电平、D2CK有上升沿时把数据总线上的数据打入数据锁存器DR2。
算术逻辑运算单元的核心是由2片74LS181组成，它可以进行2个8位二进制数的算术逻辑运算，74LS181的各种工作方式可通过设置其控制信号来实现（S0、S1、S2、S3、M、CN）。
当实验者正确设置了74LS181的各个控制信号，74LS181会运算数据锁存器DR1、DR2内的数据。
计算机组成原理实验报告四
实验报告实验四数据通路组成实验一、实验目的1.将运算器模块于存储器模块联机2.进一步熟悉计算机的数据通路3.将存储器的两个存储单元的内容通过运算器相加并且将结果送回存储单元。
二、实验设备1.TDN-CM+计算机组成原理实验系统一套2.若干导线和排线三、实验电路四、实验数据并完成以下运算:( 01H )+( 02H ) →03H( 01H )⊕(02H )→04H五、实验结果分析与体会这次实验是这学期最后一次实验, 也是最为复杂的一次实验, 因为是将实验一中运算器的算术运算和实验三中的存储器结合到一起, 所以实验内容很多, 实验步骤很复杂。
然而颜老师在我们是眼前首先对实验的各环节作了详细的说明, 对我们可能在会哪些地方出错也做了明确的指导和提示, 特别是在T4和T3连接脉冲的连线上给我们做了很详细的说明。
虽然我们对实验电路图理解的很是模糊, 也基本上看不懂图的含义。
但是由于对以前两次实验的原理及步骤了解的都十分到位, 而且实验前颜老师又做了特别指点, 所以我们对本次实验的步骤大致知道了。
1、在明确步骤后我和刘佳兵开始了实验, 由于是将第一次和第三次的实验图连接到一块, 所以很多控制开关上出现了重复, 不能有效控制信号。
我们根据老师的提示将重复的开关重新定义。
具体实验步骤如下:2、按照实验一和实验三的电路图连接电路, 重新定义了线路WB、CB、LDAR的二进制控制开关（由PC-B控制WB, 由LDPC控制CB, 由LOAD控制LDAR）。
3、验证试验三写入存储器的实现。
4、将数据AAH、55H分别写入到RAM的01H和02H单元中。
（1）将数据01H作为地址置入AR中；（2）重新设置模拟开关位置, 把数据AAH置入RAM的01H；（3）将数据02H作为地址置入AR中；（4）把数据55H置入RAM的02H；5、从RAM的01H和02H单元中读出刚刚写入的数据。
（1）再一次将数据01H作为地址置入AR中；（2）把置入在RAM的01H数据的AAH读出；（3）将数据02H作为地址置入AR中；（4）把置入RAM的02H数据55H读出；6、讲读出的数据分别放入寄存器DR1和DR2中。
计算机组成原理实验报告精品9篇
计算机组成原理实验报告课程名称计算机组成原理实验学院计算机专业班级学号学生姓名指导教师20年月日实验一：基础汇编语言程序设计实验1实验目的●学习和了解TEC-XP+教学实验监控命令的用法;●学习和了解TEC-XP+教学实验系统的指令系统;●学习简单的TEC-XP+教学实验系统汇编程序设计。
2实验设备及器材●工作良好的PC机;●TEC-XP+教学实验系统和仿真终端软件PCEC。
3实验说明和原理实验原理在于汇编语言能够直接控制底层硬件的状态，通过简单的汇编指令查看、显示、修改寄存器、存储器等硬件内容。
实验箱正如一集成的开发板，而我们正是通过基础的汇编语言对开发板进行使用和学习，过程中我们不仅需要运用汇编语言的知识，还需要结合数字逻辑中所学的关于存储器、触发器等基本器件的原理，通过串口通讯，实现程序的烧录，实验箱与PC端的通讯。
4实验内容1)学习联机使用TEC－XP+教学实验系统和仿真终端软件PCEC；2)学习使用WINDOWS界面的串口通讯软件；3)使用监控程序的R命令显示/修改寄存器内容、D命令显示存储内容、E命令修改存储内容；4)使用A命令写一小段汇编程序，U命令反汇编输入的程序，用G命令连续运行该程序，用T、P命令单步运行并观察程序单步执行情况。
5实验步骤1)准备一台串口工作良好的PC机器;2)将TEC-XP+放在实验台上,打开实验箱的盖子,确定电源处于断开状态;3)将黑色的电源线一段接220V交流电源,另一端插在TEC-XP+实验箱的电源插座里;4)取出通讯线,将通讯线的9芯插头接在TEC-XP+实验箱上的串口"COM1"或"COM2"上,另一端接到PC机的串口上;5)将TEC-XP+实验系统左下方的六个黑色的控制机器运行状态的开关置于正确的位置,再找个实验中开关应置为001100(连续、内存读指令、组合逻辑、联机、16位、MACH),6)控制开关的功能在开关上、下方有标识;开关拨向上方表示"1",拨向下方表示"0","X"表示任意,其他实验相同;7)打开电源,船型开关盒5V电源指示灯亮;8)在PC机上运行PCEC16.EXE文件,根据连接的PC机的串口设置所用PC机的串口为"1"或"2",其他的设置一般不用改动,直接回车即可; （8）按一下"RESET"按键,再按一下"START"按键,主机上显示：6实验截图及思考题【例3】计算1到10的累加和。
计算机组成原理实验报告
1、根据实验方案框图，调用PC模块，选用适当元器件，画出实验电路逻辑图，并组装成电路。
2、在电路上实现下列手动单功能操作，（控制信息可用电平开关输出电平）。
→ 、
→RAM
RAM→Bus
→
设计提示：
1、利用实验箱中提供的总线接口搭接总线结构，各器件再分别挂到总线上。
2、用一片74LS273作为存贮器的地址寄存器。
一、实验目的
1、了解总线的工作原理
2、掌握总线的传送技术
3、熟悉建立总线的器件特性
二、实验内容
1、根据图2-2所示的实验方案，如果要通过“输出显示”观察到“RAM地址寄存器（AR）”中的数据，请选用适当元器件设计实现。画出实验电路逻辑图，并组装成电路。
2、在设计的电路上实现下列手动单功能操作，并写出操作步骤：
从图中可看出，地址信息及数据信息都是通过同一组数据开关经三态传输门挂上总线，再发送相应的部件的。要区分送入总线的信息是地址还是数据，可以通过对操作时序的控制来实现，本实验由于地址值及内容数据都是通过数据开关人工加载的，因此区分总线上的地址和数据信息也就是人为地操作总线上的某些芯片，打入或读出信息。
图2-2总线传送技术实验方案（例）
图3-2 1k×8位的M2114
五、实验步骤
按照实验内容设计并连接电路，
对单个存贮器地址的写操作如下：
1、 =1，CS=1
2、 =0
3、输入端D3D2D1D0输入地址（0H~15H），打入MAR
4、输入端D3D2D1D0输入数据
5、W/R=0
6、CS=1→0→1
7、返回3，写下一个数据
读操作如下：
1、 =1，CS=1
图1-6简单的节拍脉冲发生器一周期的波形
计算机组成原理实验报告
计算机组成原理实验报告计算机组成原理实验报告引言：计算机组成原理是计算机科学与技术专业的重要课程之一，通过实验可以更好地理解和掌握计算机的组成原理。
本篇实验报告将介绍我们在计算机组成原理实验中所进行的实验内容和实验结果。
实验一：逻辑门电路设计在这个实验中，我们学习了逻辑门电路的设计和实现。
通过使用门电路，我们可以实现与门、或门、非门等基本逻辑运算。
我们首先学习了逻辑门电路的真值表和逻辑代数的基本运算规则，然后根据实验要求，使用逻辑门电路设计了一个简单的加法器电路，并通过仿真软件进行了验证。
实验结果表明，我们设计的加法器电路能够正确地进行二进制数的加法运算。
实验二：数字逻辑电路实现在这个实验中，我们进一步学习了数字逻辑电路的实现。
通过使用多路选择器、触发器等数字逻辑元件，我们可以实现更复杂的逻辑功能。
我们首先学习了多路选择器的原理和使用方法，然后根据实验要求，设计了一个4位二进制加法器电路，并通过数字逻辑实验板进行了搭建和测试。
实验结果表明，我们设计的4位二进制加法器能够正确地进行二进制数的加法运算。
实验三：存储器设计与实现在这个实验中，我们学习了存储器的设计和实现。
存储器是计算机中用于存储和读取数据的重要组成部分。
我们首先学习了存储器的基本原理和组成结构，然后根据实验要求，设计了一个简单的8位存储器电路，并通过实验板进行了搭建和测试。
实验结果表明，我们设计的8位存储器能够正确地存储和读取数据。
实验四：计算机硬件系统设计与实现在这个实验中，我们学习了计算机硬件系统的设计和实现。
计算机硬件系统是计算机的核心部分，包括中央处理器、存储器、输入输出设备等。
我们首先学习了计算机硬件系统的基本原理和组成结构，然后根据实验要求，设计了一个简单的计算机硬件系统，并通过实验板进行了搭建和测试。
实验结果表明，我们设计的计算机硬件系统能够正确地进行指令的执行和数据的处理。
结论：通过这些实验，我们深入学习了计算机组成原理的相关知识，并通过实践掌握了计算机组成原理的基本原理和实现方法。
计算机组成原理_实验报告四(含答案)
湖南科技学院电子与信息工程学院实验报告课程名称：姓名：学号：专业：班级：指导老师：实验四微程序控制组成实验一、实验目的及要求1．将微程序控制器同执行部件（整个数据通路）联机，组成一台模型计算机。
2．用微程序控制器控制模型计算机的数据通路。
3．执行给定的简单程序，掌握机器指令与微指令的关系，牢固建立计算机的整机概念。
二、实验电路本次实验将前面几个实验中的所模块，包括运算器、存储器、通用寄存器堆等同微程序控制器组合在一起，构成一台简单的模型机。
这是最复杂的一个实验，也将是最有收获的一个实验。
在前面的实验中，实验者本身作为“控制器”，完成了对数据通路的控制。
而在本次实验中，数据通路的控制将交由微程序控制器来完成。
实验机器从内存中取出一条机器指令到执行指令结束的一个指令周期，是由微程序完成的，即一条机器指令对应一个微程序序列。
实验电路大致如下面框图所示。
其中控制器是控制部件，数据通路是执行部件，时序发生器是时序部件。
需使用导线将各个部件控制信号与控制器相连。
三、实验主要仪器设备1.TEC-5计算机组成实验系统1台2.逻辑测试笔一支（在TEC-5实验台上）四、实验任务1.对机器指令组成的简单程序进行译码。
将下表的程序按机器指令格式手工汇编成二进制机器代码，此项任务请在预习时完成。
2.3.使用控制台命令将寄存器内容初始化为：R0=11H，R1=22H，R2=0AAH。
4.使用控制台命令将任务1中的程序代码存入内存中（注意起始地址为30H），以及将内存地址为11H的单元内容设置为0AAH。
5.用单拍（DP）方式执行一遍程序，执行时注意观察各个指示灯的显示并做好记录（完成实验表格），从而跟踪程序执行的详细过程（可观察到每一条微指令的执行过程）。
6.用连续方式再次执行程序。
这种情况相当于计算机正常的工作。
程序执行到STP指令后自动停机。
读出寄存器中的运算结果，与理论值比较。
五、实验步骤和实验结果记录1．程序译码。
计算机组成原理实验报告4
计算机组成原理实验报告实验项目存储器一、实验目的：1)理解计算机主存储器的分类及作用。
2)掌握TEC-CA实验台上的存储器器件的工作原理及读写方法。
二、实验原理：在TEC-CA开放式CPU实验教学系统实验台上，有2片静态存储器器件HM6116。
HM6116有8位数据总线和11位地址总线。
2片HM6116构成了2k X 16bits的静态存储器，与FPGA-CPU一起构成了能够运行测试程序的计算机。
图6-41是FPGA-CPU和2片HM6116连接示意图。
对于FPGA-CPU来说，实验台上的2片HM6116的CS是接地的，因此不需要对它们的CS 进行控制。
FPGA-CPU产生的16位存储器地址A15—A0只有11位地址A10—A0送往2片HM6116，其余5位地址A15—A11没有使用。
FPGA-CPU的16位存储器数据总线D15—D0和2片HM6116相连，1片HM6116的I/O7—I/O0接D7—D0，另1片HM6116的I/O7—I/O0接D15—D8。
FPGA-CPU 输出的存储器控制信号FWR直接送2片HM6116的WE；FWR在实验台经过一个反相器反相后送2片HM6116的OE。
因此FPGA-CPU只要在存储器地址总线A10—A0设置好地址，在数据总线D15—D0上送出被写数据，然后在FWR上产生一个负脉冲，就能将数据写入指定的存储器单元；只要在存储器地址总线A10—A0设置好地址，然后使FWR为高电平，就能在数据总线D15—D0上接收到从指定的存储器单元读出的数据。
三、实验步骤：（1）实验台设置成FPGA-CPU附加外部RAM运行模式“011”。
该调试模式要能够实现模拟FPGA-CPU对实验台存储器的存数、取数功能。
即REGSEL = 0、CLKSEL = 1、FDSEL = 1。
使用实验台上的单脉冲，即STEP_CLK短路子短接，短路子RUN_CLK断开。
由于当FDSEL=0时，指示灯D15—D0显示的是开关SD15—SD0的值，因此开关FDSEL必须为1。
计算机组成原理学生实习报告
计算机组成原理学生实习报告第一篇：计算机组成原理学生实习报告温岭市职业技术学校学生实习(实验)报告班级学号姓名指导教师实习时间实习课题: 计算机组装实习目的:熟悉计算机硬件组装硬件组装流程实习器材与设备:旧电脑数据线螺丝刀等实习过程:1.准备机箱2.安装主板上的部件3.将主板装入机箱4.连接机箱至主板的控制线5.实习小结:(写实习报告要求:1.有图纸的请附在报告反面2.写出具体过程包括编程、步骤)第二篇：计算机组成原理《计算机组成原理》实验任务计识。
算机原理是计算机科学与技术及相关专业的一门专业基础课，是一门重点科，在计算机硬件的各个领域中运会用到计算计原理的有关知本实验课程的教学目的和要求是使学生通过实验手段掌握计算机硬件的组成与设计、制造﹑调试﹑制造﹑维护等多方面的技能同时训练动手的能力，也使学生系统科学地受到分析问题和解决问题的训练. 第三篇：计算机组成原理上机实习报告总结经过这次课程设计我们了解了很多知识，也学到了一些课本中没有的知识点，实践给我们带来了很多快乐，但是在这快乐中我们有着艰辛，在我们接完线的时候，去运行机器总是出错，我们一步一步的检查，到最后一遍又一遍的重新连线，到最后终于成功了，心里有着一般人没有的喜悦。
计算机组成原理设计与实践实验课程不仅仅是对理论的验证，重要的是技术训练和能力培养，包括动手能力、分析问题和解决问题的能力、书写能力和表达能力、团队协作能力等的培养也就是要注重学生的工程能力，培养学生完成项目实践的能力，同时，要培养学生交流的能力，能够很好地表达自己的设计思想，这也是工程实践中必不可少的。
因此，在整个课程中，指导教师多次与学生交流设计方案，让学生在与老师的交流中逐渐理解处理器的工作原理。
同时，培养学生书写报告的能力，很多学生只注重编程序，而不重视课程报告的撰写，这需要老师的引导和成绩比例分配的导向，让学生真正理解报告不仅是写给老师看的，更重要的是真正通过报告的形式提交自己的设计思想。
计算机组成原理实验总报告
计算机组成原理实验报告班级：0411202学号：2012211xxx姓名: kelory_lee2014年12月7日目录1.实验一Hamming码2.实验二乘法器3.实验三时序部件4.实验四CPU_算术逻辑单元5.实验五CPU_指令译码器6.实验六CPU_微程序控制器7.实验七-八CPU_无流水无cache实验1 Hamming码一.实验目的（1）对容错技术有初步了解，理解掌握海明码的原理（2）掌握海明码的编码以及校验方法二.实验内容（1）先连接JTAG线和USB线（CPU实验时才用接此线），然后接实验箱电源线，最后才可以打开电源。
（切记：不能带电插拔Jtag口，否则会损坏实验设备）（2）安装ByteBlaster：Quartus→tools→>programmer→HardwareSetup(在打开programmer窗口的左上角或从Edit菜单—> HardwareSetup 亦可打开)→选Hardware Settings→点击Add Hardware→Hardware type →Altera ByteBlaster→ok即可；Mode选Jtag。
（3）打开Quartus→tools→programmer→AddFile，将hamming.sof（在C盘的相应目录下）下载到FPGA中。
注意进行programmer时，应在program/configure下的方框中打勾，然后下载。
（4）在实验台上通过模式开关选择FPGA独立调试模式010。
首先输入的8位操作数对应开关SD15~SD8，编码后的hamming码在灯A0～A12上体现。
其次开关SA0是控制位，待校验的13位数据对应SD7～SD0与SA5～SA1。
最后比较的结果在灯R4～R0上体现。
观察实验现象并记录相应数据如对8位数据10101100进行hamming编码和校验。
第一，先手工计算校验位P5～P1＝_10111__，编码后的hamming码为__1101001101011。
计算机组成原理实训报告
计算机组成原理实训报告计算机组成原理实训是计算机科学与技术专业的一门重要课程，通过实践操作，对计算机硬件的组成、工作原理以及指令系统等进行深入的了解。
以下是我完成计算机组成原理实训报告的相关参考内容：1. 实验目的：明确实验的目的，例如加深对计算机硬件组成和工作原理的理解，掌握计算机指令集的设计与实现方法等。
同时也可以陈述实验的重要性和意义。
2. 实验环境：介绍实验所使用的硬件平台和软件环境，例如使用的开发板型号、使用的集成开发环境等。
3. 实验原理：详细阐述实验所涉及的计算机组成原理和相关的理论知识。
例如，介绍计算机硬件的基本组成，包括中央处理器(CPU)、内存、输入输出设备等，并说明它们的工作原理和相互之间的关联。
4. 实验步骤：清晰地描述实验过程中的步骤，包括实验前的准备工作、实验中的具体操作以及实验后的总结。
5. 实验结果：展示实验的结果，可以包括实验中产生的数据、实验过程中观察到的现象以及实验中得到的实验数据等。
同时还可以对实验结果进行分析和讨论，与相关的理论知识进行对比和验证。
6. 实验总结与分析：对实验过程和结果进行总结和分析，总结实验的亮点和不足之处，提出改进的方案和建议。
同时可以思考和讨论实验内容的实际应用和发展趋势。
7. 实验心得体会：个人对本次实验的感受和体会，可以包括实验中遇到的问题和解决方法，以及自己对计算机组成原理课程的理解和认识。
8. 参考文献：列出参考过的相关文献或教材，注意不要出现链接，需按照规范格式进行引用。
以上是关于计算机组成原理实训报告的参考内容，通过详细的实验步骤描述、实验结果展示和深入的分析讨论，可以有效地展现实验的过程和结果，以及对计算机组成原理的理解和应用。
同时，也可以提出自己的思考和思考问题，以展示对实验内容的深入思考和学习效果。
计算机组成原理实验报告4_图文.
计算机组成原理实验报告Computer Organization Lab Reports____________________________________________________________________ __________ 班级: ___ 姓名:__ _ 学号:_____ 实验日期:_____________学院: ___ _ 专业:_ _____实验顺序:_______ 原创:__ _____ 实验名称:_ ____实验分数:_______ 考评日期:________ 指导教师:____________________________________________________________________ __________一、实验目的1.熟悉与了解准双向I/O口的构成原理。
2.熟悉通用寄存器的数据通路,掌握通用寄存器的构成和运用。
3.熟悉和了解指令总线的数据通路与构成途径,掌握指令部件的“取指”规则及地址段运用技巧。
____________________________________________________________________ __________二、实验环境Dais-CMX16+达爱思教仪、导线____________________________________________________________________ __________三、实验原理1. Dais-CMX 16+向用户提供的是按准双向原理设计的十六位输入/输出I/O口,当该位为“1"时才能用作输入源,上电或复位时该十六位I/O口被置位(即为"OFFFFh"。
通常情况下,在用作输入的时候就不能再有输出定义。
电路结构如图2-5-1所不。
该口外接十六位二进制数据开关,适用于外部数据的输入,该口跨接十六个发光二极管和经缓冲驱动的四个七段显示,能以二进制和十六进制两种方式显示1/O口的输入输出状态。
计算机组成原理实验报告4-微程序计数器uPC实验
千里之行，始于足下。
计算机组成原理实验报告4-微程序计数器uPC实验计算机组成原理实验报告4-微程序计数器uPC实验一、实验目的本次实验的目的是通过设计和实现微程序计数器uPC，加深对计算机组成原理中微程序控制的理解和掌握。
二、实验原理微程序控制是一种使用微操作指令来实现指令解码和控制的方法。
其基本原理是将指令的每个微操作独立编码，并存放在存储器中，再通过微程序计数器uPC逐步读取并执行这些微操作指令，从而实现对硬件的控制。
本次实验中，我们设计的微程序计数器uPC采用基于有限状态机的方式。
其工作流程如下：1. 在上升沿时，根据当前状态和输入，更新下一个状态。
2. 在状态更新完成后，判断是否需要进行微指令计数器的更新，如果需要，则计数器自增。
3. 根据计数器的值，从微指令存储器中读取相应的微指令。
4. 执行微指令。
三、实验步骤本次实验的主要步骤如下：第1页/共3页锲而不舍，金石可镂。
1. 设计微指令的编码对应的控制信号，并将其存储在微指令存储器中。
2. 设计并实现基于有限状态机的微程序计数器uPC。
3. 将uPC与微指令存储器、数据通路、输入设备等连接起来，以实现对硬件的控制。
四、实验结果在实验过程中，我们完成了微指令的编码，并将其存储在微指令存储器中，设计并实现了基于有限状态机的微程序计数器uPC，并将uPC与其他模块连接起来。
经过测试，我们发现uPC能够正确地执行微指令，并能够对硬件进行正确的控制。
五、实验总结通过本次实验，我们深入了解了微程序控制的原理和工作方式，加深了对计算机组成原理中微程序控制的理解和掌握。
在实验过程中，我们通过设计和实现微程序计数器uPC，对于掌握微程序控制有了更深入的认识，并且锻炼了自己的设计和调试能力。
虽然在实验过程中遇到了一些困难和问题，但通过思考和团队合作，我们最终成功地完成了实验并取得了满意的结果。
通过本次实验，我们不仅提高了对计算机组成原理的理论理解，也增强了自己的动手实践能力。
计算机组成原理实践报告
计算机组成原理实践报告1.实践目的计算机组成原理是计算机专业的一门基础课程，通过学习这门课程，可以了解计算机系统的各个组成部分及其功能。
本次实践旨在通过实际操作加深对计算机组成原理知识的理解，学习计算机系统的基本构成，了解计算机的各个部件之间的配合和功能。
2.实践内容在实践中，我们使用了一个由多个部件组成的计算机组成模型，包括CPU、存储器、输入输出设备等部分。
通过对这些部件的连接和操作，我们可以模拟真实计算机系统的一些基本特性，例如指令集、运算速度、访问存储器等。
以下是具体的实践内容：（1）组装计算机模型首先，我们需要将各个计算机部件组装在一起，组成一个完整的计算机模型。
这个过程包括将CPU和存储器连接起来，以及将输入输出设备连接到计算机模型的接口上。
在这个过程中，我们需要对各个部件的功能和作用有一个清晰的了解，以确保组装的计算机模型能够正常工作。
（2）运行指令集接着，我们可以使用计算机模型来运行一些基本的指令集，例如加法、减法、移位等。
在这个过程中，我们可以观察计算机的运算速度、指令执行流程等特点，并了解计算机是如何进行数据处理的。
（3）访问存储器我们还可以通过计算机模型访问存储器，了解存储器的基本结构和存储方式。
在这个过程中，我们可以观察存储器访问的速度、容量等特点，并了解计算机是如何进行数据存储和读取的。
（4）使用输入输出设备最后，我们还可以通过输入输出设备对计算机进行控制和交互。
例如，我们可以使用键盘输入数据，并通过显示器输出计算结果。
在这个过程中，我们可以了解计算机输入输出的基本原理和操作方法。
3.实践收获通过这次实践，我对计算机组成原理有了更深入的理解。
在组装计算机模型的过程中，我更加清晰地了解了各个部件的功能和作用，以及它们之间的配合和协作。
通过运行指令集和访问存储器，我深入了解了计算机数据处理的基本原理和方法。
通过使用输入输出设备，我了解了计算机与人交互的基本原理和应用场景。
总之，这次实践让我对计算机组成原理这门课程有了更深刻的认识，也让我对计算机的工作原理和应用有了更加具体和实际的体验和了解。

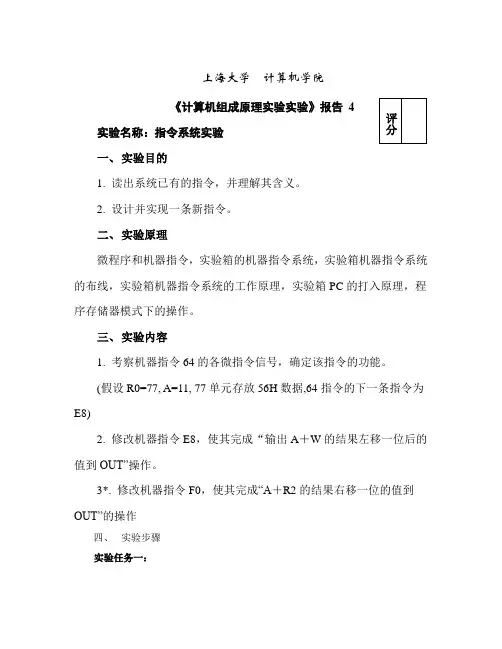

计算机组成原理第四次实验报告
实验报告
计算机组成原理
微程序”窗口，现在此窗口中所有微指令值都是0FFFFFFH，也就是无任何操作，我们需要在此窗口输入每条指令的微程序来实现该指令的功能。
程序开始要执行的第一条微指令应是取指操作，因为程序复位后，PC和uPC的值都为地址处就是程序执行的第一条取指的微指令。
根据此功能，首先选中“_FATCH_”指令的第一行，观察窗口下方的各控制信号，有“勾”表示信号为高，处于无效状态，去掉“勾”信号为低，为有效状态。
要从必需有效，去掉信号下面的“勾”使其有效；读EM的地址要从PC输出，所以
PCOE下面的“勾”，PCOE有效同时还会使PC加1，准备读EM
保存指令系统/微程序]功能，将新建的指令系统/微程序保存下来，以便以后调用。
为不与已有的两个指令系统冲突，将新的指令系统/微程序保存为“NEW_INST.INS”。
对新设计的指令系统的验证：
）在源程序窗口输入下面程序。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验报告专业班级:姓 名:机器号:学 号: E-mail:指导教师：总成绩：分步成绩： 出勤：实验表现实验报告：实验五 模型机与机器指令执行实验一 实验目的 1 实验目的(1) 掌握控制器的工作原理(2) 掌握由控制器、运算器、存储器、组成的模型机的工作原理 (3) 通过运行各种简单程序，掌握机器指令和微指令的关系 2 实验要求(1) 做好实验预习和准备工作，掌握本次实验所用指令系统功能 (2) 将实验用汇编语言源文件编译成机器语言的目标文件 (3) 完成规定的实验内容 (4) 故障分析与排除(5) 实验结束时完成实验报告，并将报告提交服务器。
二 实验原理模型机的逻辑框图如图所示。
其指令系统和微指令系统可参看资料。
在本实验中，模型机作为一个整体工作。
所有微程序的控制信号由微程序存储器uM 输出。
而各寄存器，运算器的控制端口与uM 联接。
计算机组成原理机A W T D L RST R3R2R1R0MAR keyin portoutPC mem_a mem_dIR Control 24ALU DBUSABUSIAIBUS INT_CODE Display Input SRAMADD A，#106071C01不带进位加法C7FFEFFFFE90CBFFFF0708081C1D1EEM=01EM=CC,W=01EM=06，A=01RET08CC返回语句FEFF5FCBFFFF 0904CCCDEM=00EM=06JMP LOOP0405AC02无条件跳转语句C6FFFFCBFFFF0502ACADEM=02EM=BC四思考题1，简述IR寄存器的作用，IR0，IR1的作用。
IR2，IR3的作用。
答:IR寄存器用来存放从主存储器读出的一条指令。
IR0：用来存放后续指令地址。
IR1：保存当前正在执行的一条指令IR2：保存将被存储的下一个数据字节的地址。
IR3：保存当前CPU所访问的主存单元的地址。
2，简述跳转指令的执行过程。
答：首先从SRAM中取指令经IBUS存入IR寄存器，并且解析指令，然后将指令码存入μPC，根据μPC从μM中读出微指令，通过控制端口执行该组微指令，该组微指令有两条，所执行的操作为：以PC为地址从EM中读出数据并送到数据总线上，再将数据总线上的数据存入PC中。
该组微指令执行完毕后，从PC中将下一条指令的地址输出到MAR，再从MAR输入到SRAM，从SRAM中读取下一条指令，该条指令就是跳转到的标号位置的指令。
实验六指令/微指令设计实验一实验目的1 掌握计算机各种指令的设计和执行过程；2 掌握指令/微指令的设计方法。
二实验原理COP2000计算机组成原理实验仪，可以由用户自己设计指令/微指令系统，这样用户可以在现有的指令系统上进行扩充，加上一些较常用的指令，也可重新设计一套完全不同的指令/微指令系统。
做为原理，我们建立一个有如下指令的系统：指令助记符指令意义描述LD A，#II将立即数装入累加器AADD A，#II累加器A加立即数GOTO MM无条件跳转指令OUTA累加器A输出到端口因为硬件系统需要指令机器码的最低两位做为R0-R3寄存器寻址用，所以指令机器码要忽略掉这两位。
这四条指令的机器码分别为04H，08H，0CH，10H。
其它指令的设计相同。
指令系统设计1．打开COP2000组成原理实验软件，选择[文件|新建指令系统/微程序]，观察软件下方的“指令系统”窗口，所有指令码都“未使用”。
2．选择第二行，即“机器码1”为0000 01XX行，在下方的“助记符”栏填入数据装载功能的指令助记符“LD”，在“操作数1”栏选择“A”，表示第一个操作数为累加器A。
在“操作数2”栏选择“#II”，表示第二个操作数为立即数。
按“修改”按钮确认。
3．选择第三行，即“机器码1”为0000 10XX行，在下方的“助记符”栏填入加法功能的指令助记符“ADD”，在“操作码1”栏选择“A”，表示第一操作数为累加器A，在“操作数2”栏选择“#II”，表示第二操作数为立即数。
按“修改”按钮确认。
4．选择第四行，即“机器码1”为0000 11XX行，在下方的“助记符”栏填入无条件跳转功能的指令助记符“GOTO”，在“操作码1”栏选择“MM”，表示跳转地址为MM，此指令无第二操作数，无需选择“操作数2”。
按“修改”按钮确认。
5．选择第五行，即“机器码1”为0001 00XX行，在下方的“助记符”栏填入输出数据功能的指令助记符“OUTA”，由于此指令隐含指定了将累加器A输出到输出商品寄存器，所以不用选择“操作码1”和“操作数2”，按“修改”按钮确认。
输入完成了四条指令如图，微指令系统设计将窗口切换到“uM微程序”窗口，现在此窗口中所有微指令值都是0FFFFFFH，也就是无任何操作，我们需要在此窗口输入每条指令的微程序来实现该指令的功能。
1．程序开始要执行的第一条微指令应是取指操作，因为程序复位后，PC和uPC的值都为0，所以微程序的0地址处就是程序执行的第一条取指的微指令。
根据此功能，首先选中“_FATCH_”指令的第一行，观察窗口下方的各控制信号，有“勾”表示信号为高，处于无效状态，去掉“勾”信号为低，为有效状态。
要从EM中读数，EMRD必需有效，去掉信号下面的“勾”使其有效；读EM的地址要从PC输出，所以PCOE要有效，允许PC输出，去掉PCOE下面的“勾”，PCOE有效同时还会使PC加1，准备读EM的下一地址；IREN是将EM读出的指令码存入uPC和IR，所以要去掉IREN的“勾”使其有效。
这样，取指操作的微指令就设计好了，取指操作的微指令的值为0CBFFFFH。
2．第一条指令是把立即数装入累加器A，首先要从EM中读出立即数，并送到数据总线DBUS，再从DBUS上将数据打入累加器A中，按照这个要求，从EM中读数据，EMRD应该有效，EM的地址由PC输出，PCOE必需有效，读出的数据送到DBUS，EMEN也应有效,要求将数据存入A中,AEN也要有效，选中“LD A，#II”指令的第一行，这条微指令的值为0C7FFF7H。
为了保证程序的连续执行，每条指令的最后必需是取指令，取出下条将要执行的指令。
所以微指令的值为0CBFFFFH。
3．第二条指令为立即数加法指令，立即数加可分两步，首先从EM中读出立即数，送到DBUS，并存入工作寄存器W中，从EM中读数，EMRD应有效，读EM的地址由PC输出，PCOE要有效，读出的数据要送到DBUS，EMEN 应有效，数据存入W中，WEN应有效，根据描述，这条微指令的值为0C7FFEFH。
第二步，执行加法操作，并将结果存入A中。
执行加法操作，S2S1S0的值应为000(二进制)，结果无需移位直接输出到DBUS，X2X1X0的值就要为100(二进制)，从DBUS将数据再存入A中，AEN应有效。
与此同时，ABUS和IBUS空闲，取指操作可以并行执行，也就是以PC为地址，从EM中读出下条将要执行指令的机器码，并打入IR和uPC中，根据取指操作的说明，EMRD、PCOE、IREN要有效，根据上面描述，选中该指令的第二行，将EMRD、PCOE、IREN、X2X1X0、AEN、S2S1S0都置成有效和相应的工作方式，此微指令的值为0CBFF90H。
4．“GOTO MM”为无条件跳转，所要执行的操作为从EM中读出目标地址，送到数据总线DBUS上，并存入PC 中，实现程序跳转。
从EM中读数，EMRD要有效，读EM的地址由PC输出，PCOE有效，数据送到DBUS，EMEN 要有效，将数据打入PC中，由两位决定，ELP有效，指令寄存器IR的第三位IR3应为1，由于本指令机器码为0CH，存入IR后，IR3为1。
选中“GOTO MM”指令的第一行，将上面的EMRD、PCOE、EMEN、ELP设成低，使其成为有效状态，结合指令的第三位，实现程序跳转，这条微指令的值为0C6FFFFH。
下条微指令应为取指操作，微指令的值为0CBFFFFH。
5．“OUTA”，将累加器的内容输出到输出端口。
其操作为累加器A不做运算，直通输出，ALU结果不移位输出到DBUS，DBUS上的数据存入输出端口OUT。
累加器A直通输出结果，S2S1S0值要为111(二进制)，ALU结果不移位输出到数据总线DBUS，X2X1X0的值要等于100(二进制)，DBUS数据要打入OUT，那么OUTEN应有效。
与此同时，ABUS和IBUS空闲，取指操作可以并行执行，也就是以PC为地址，从EM中读出下条将要执行指令的机器码，并打入IR和uPC中，根据取指操作的说明，EMRD、PCOE、IREN要有效，综上所述，选中此指令的第一行，将EMRD、PCOE、IREN、OUTEN、X2X1X0、S2S1S0置成有效状态和相应的工作方式，微指令的值为0CBDF9FH。
6．选择菜单[文件|保存指令系统/微程序]功能，将新建的指令系统/微程序保存下来，以便以后调用。
为不与已有的两个指令系统冲突，将新的指令系统/微程序保存为“”。
三实验内容1. 对新设计的指令系统的验证：（1）在源程序窗口输入下面程序LD A，#0LOOP：ADD A，#1OUTAGOTO LOOP（2）将程序另存为，将程序汇编成机器码，观察反汇编窗口，会显示出程序地址、机器码、反汇编指令。
（3）按快捷图标的F7，执行“单微指令运行”功能，观察执行每条微指令时，数据是否按照设计要求流动，寄存器的输入/输出状态是否符合设计要求，各控制信号的状态，PC及uPC如何工作是否正确。
(4) 运行过程写入下表：汇编指令程序地址机器码指令说明微程序PC uPC运行时寄存器或存储器的值LD A，#000010400将立即数装入累加器A C7FFF7CBFFFF01020405EM=08,A=00ADD A，#102030801累加器A加立即数C7FFEFCBFF9003040809EM=01EM=10,W=01（范文素材和资料部分来自网络，供参考。
