柱模板计算书

柱模板计算书本计算书依据《建筑施工模板安全技术规范》（JGJ162-2008）、《建筑施工计算手册》江正荣著、《建筑结构荷载规范》(GB 50009-2001)、《混凝土结构设计规范》(GB50010-2010)、《钢结构设计规范》(GB 50017-2003)等规范编制。

柱段：Z1。

模板剖面示意图面板采用克隆(平行方向)12mm厚覆面木胶合板；厚度：12mm；抗弯设计值fm：31N/mm2；弹性模量E：11500N/mm2；3.柱箍柱箍间距(mm)：500*9,；材料：2根Ф48×3.5钢管；钢材品种：钢材Q235钢(＞16-40)；弹性模量E：206000N/mm2；屈服强度fy：235N/mm2；抗拉/抗压/抗弯强度设计值f：205N/mm2；抗剪强度设计值fv：120N/mm2；端面承压强度设计值fce：325N/mm2；4.竖楞材料：2根50×100矩形木楞；木材品种：太平洋海岸黄柏；弹性模量E：10000N/mm2；抗压强度设计值fc：13N/mm2；抗弯强度设计值fm：15N/mm2；抗剪强度设计值fv：1.6N/mm2；B边最外两根竖楞间距：750mm；B边竖楞根数：4；B边竖楞间距调整(mm)：250*3；H边最外两根竖楞间距：750mm；H边竖楞根数：4；H边竖楞间距调整(mm)：250*3；5.对拉螺栓参数B边最外两根对拉螺栓间距：400mm；B边对拉螺栓根数：2；B边对拉螺栓直径：M16；B边对拉螺栓间距调整(mm)：400*1；H边最外两根对拉螺栓间距：400mm；H边对拉螺栓根数：2；H边对拉螺栓直径：M16；H边对拉螺栓间距调整(mm)：400*1；6.荷载参数：36.952kN/m2；砼对模板侧压力标准值G4k：2kN/m2；倾倒砼产生的荷载标准值Q3k二、柱模板面板的计算面板为受弯结构，需要验算其抗弯强度和刚度。

这里取面板的计算宽度为1.000m。

柱模板KZ1(设置对拉螺栓)计算书

柱模板（设置对拉螺栓）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计规范》GB 50017-2003一、工程属性4k c012cmin[0.22×25×4×1×1×21/2，25×4.2]＝min[31.11，105]＝31.11kN/m2承载能力极限状态设计值S承＝0.9max[1.2G4k+1.4Q3k，1.35G4k+1.4×0.7Q3k]＝0.9max[1.2×31.11+1.4×2，1.35×31.11+1.4×0.7×2]＝0.9max[40.132，43.959]＝0.9×43.959＝39.563kN/m2正常使用极限状态设计值S正＝G4k＝31.11 kN/m2三、面板验算模板设计平面图1、强度验算最不利受力状态如下图，按四等跨连续梁验算静载线荷载q1＝0.9×1.35bG4k＝0.9×1.35×0.5×31.11＝18.899kN/m活载线荷载q2＝0.9×1.4×0.7bQ3k＝0.9×1.4×0.7×0.5×2＝0.882kN/mM max＝-0.107q1l2-0.121q2l2＝-0.107×18.899×0.152-0.121×0.882×0.152＝-0.048kN·mσ＝M max/W＝0.048×106/(1/6×500×152)＝2.555N/mm2≤[f]＝14.742N/mm2满足要求！2、挠度验算作用线荷载q＝bS正＝0.5×31.11＝15.555kN/mν＝0.632ql4/(100EI)＝0.632×15.555×1504/(100×8925×(1/12×500×153))＝0.04mm≤[ν]＝l/400＝150/400＝0.375mm满足要求！四、小梁验算小梁上作用线荷载q＝bS承＝0.15×39.563＝5.934 kN/m小梁弯矩图(kN·m)M max＝0.156kN·mσ＝M max/W＝0.156×106/20.833×103＝7.509N/mm2≤[f]＝13.5N/mm2 满足要求！2、抗剪验算小梁剪力图(kN·m)V max＝1.794kNτmax=3V max/(2bh0)=3×1.794×1000/(2×50×50)＝1.076N/mm2≤[τ]=1.35N/mm2 满足要求！3、挠度验算小梁上作用线荷载q＝bS正＝0.15×31.11＝4.667 kN/m小梁变形图(mm)ν＝0.405mm≤[ν]＝1.25mm满足要求！4、支座反力计算承载能力极限状态R max=3.361正常使用极限状态R max=2.643五、柱箍验算（规范中缺少相关计算说明，仅供参考）模板设计立面图1、柱箍强度验算连续梁中间集中力取小P值；两边集中力为小梁荷载取半后，取P/2值。

柱模板KZZ2(设置对拉螺栓)计算书

柱模板KZZ2（设置对拉螺栓）计算书柱模板（设置对拉螺栓）计算书计算依据：1、《建筑施工模板安全技术规范》jgj162-20212、《混凝土结构设计规范》gb50010-20213、《建筑结构荷载规范》gb50009-20214、《钢结构设计规范》gb50017-2021一、工程属性崭新淋混凝土柱名称崭新淋混凝土柱的排序高度(mm)14楼负一层kzz1崭新淋混凝土柱长边边长(mm)4200崭新淋混凝土柱短边边长(mm)900900二、荷载女团《建筑施工模板恩侧压力排序依据规范全系列技术规范》混凝土重力密度γc(kn/m)jgj162-2021崭新淋混凝土初稀时间t0(h)混凝土坍落度影响修正系数β241外加剂影响修正系数β1混凝土铺设速度v(m/h)4.2min{0.22γct0β1β2v1/232512混凝土侧压力排序边线处至新淋混凝土顶面总高度h(m)2崭新淋混凝土对模板的侧压力标准值g4k(kn/m)2，γch}＝min{0.22×25×4×1×1×221/2，25×4.2}＝min{31.113，105}＝31.113kn/m2飞溅混凝土时对垂直面模板荷载标准值q3k(kn/m)崭新淋混凝土对模板的侧压力标准值g4k＝min[0.22γct0β1β2v1/2，γch]＝min[0.22×25×4×1×1×21/2，25×4.2]＝min[31.11，105]＝31.11kn/m2承载能力音速状态设计值s承＝0.9max[1.2g4k+1.4q3k，1.35g4k+1.4×0.7q3k]＝0.9max[1.2×31.11+1.4×2，1.35×31.11+1.4×0.7×2]＝0.9max[40.132，43.959]＝0.9×43.959＝39.563kn/m2正常采用音速状态设计值s正＝g4k＝31.11kn/m2三、面板验算面板类型面板抗弯强度设计值[f](n/mm)柱长边小梁根数柱箍间距l1(mm)2覆面竹胶合板14.744700面板厚度(mm)面板弹性模量e(n/mm)柱短边小梁根数21589254模板设计平面图1、强度求函数最不利受力状态如下图，按三等跨连续梁验算静载线荷载q1＝0.9×1.35bg4k＝0.9×1.35×0.7×31.11＝26.459kn/m活载线荷载q2＝0.9×1.4×0.7bq3k＝0.9×1.4×0.7×0.7×2＝1.235kn/mmmax＝-0.1q1l2-0.117q2l2＝-0.1×26.459×0.32-0.117×1.235×0.32＝-0.251knmσ＝mmax/w＝0.251×106/(1/6×700×152)＝9.567n/mm2≤[f]＝14.74n/mm2满足要求！2、挠度求函数作用线荷载q＝bs正＝0.7×31.11＝21.777kn/mν＝0.677ql4/(100ei)＝0.677×21.777×3004/(100×8925×(1/12×700×153))＝0.68mm≤[ν]＝l/400＝300/400＝0.75mm满足要求！四、小梁验算小梁类型小梁横截面惯性矩i(cm)4矩形木楞256小梁横截面类型(mm)小梁横截面抵抗矩w(cm)360×8064小梁抗弯强度设计值[f](n/mm)小梁抗剪强度设计值[τ](n/mm)2213.51.35小梁弹性模量e(n/mm)最高处柱缝距楼面距离(mm)290001801、强度求函数小梁上促进作用线荷载q＝bs顺＝0.3×39.563＝11.869kn/m小梁弯矩图(knm)mmax＝1.605knmσ＝mmax/w＝1.605×106/64×103＝25.073n/mm2＞[f]＝13.5n/mm2不满足要求！请优化柱箍间距，或增大相应柱边小梁根数！2、抗剪验算小梁抠力图(knm)vmax＝6.185knτmax=3vmax/(2bh0)=3×6.185×1000/(2×60×80)＝1.933n/mm2>[τ]=1.35n/mm2不满足要求！恳请增大梁底提振小梁间距或挑选最合适材料类型，或减少梁底提振小梁，或优化小梁边线！3、挠度求函数小梁上作用线荷载q＝bs正＝0.3×31.11＝9.333kn/m小梁变形图(mm)ν＝7.716mm＞[ν]＝1.75mm不满足要求！恳请优化柱箍边线，或减小适当柱边小梁根数！4、支座反力排序承载能力音速状态rmax=12.357正常采用音速状态。

6米高800截面柱模板（设置对拉螺栓）施工方案

6⽶⾼800截⾯柱模板（设置对拉螺栓）施⼯⽅案XXXXXX⼯程模板安全专项施⼯⽅案编制⼈：职务：校对⼈：职务：审核⼈：职务：审批⼈：职务：⽬录第⼀章⼯程概况-------------------------------------------------------------- 1⼀、危⼤⼯程概况和特点-------------------------------------------------- 1⼆、施⼯平⾯布置-------------------------------------------------------- 3三、施⼯要求------------------------------------------------------------ 3四、技术保证条件-------------------------------------------------------- 3 第⼆章编制依据-------------------------------------------------------------- 4 第三章施⼯计划-------------------------------------------------------------- 6⼀、施⼯进度计划-------------------------------------------------------- 6⼆、材料与设备计划------------------------------------------------------ 6 第四章施⼯⼯艺技术--------------------------------------------------------- 10⼀、技术参数----------------------------------------------------------- 10⼆、⼯艺流程----------------------------------------------------------- 11三、施⼯⽅法----------------------------------------------------------- 11四、操作要求----------------------------------------------------------- 22五、检查要求----------------------------------------------------------- 28 第五章施⼯安全保证措施----------------------------------------------------- 29⼀、组织保障措施------------------------------------------------------- 29⼆、技术措施----------------------------------------------------------- 32三、监测监控措施------------------------------------------------------- 33 第六章施⼯管理及作业⼈员配备和分⼯----------------------------------------- 35⼀、施⼯管理⼈员------------------------------------------------------- 35⼆、安全⽣产管理⼈员--------------------------------------------------- 36三、特种作业⼈员------------------------------------------------------- 36四、其他作业⼈员------------------------------------------------------- 37 第七章验收要求------------------------------------------------------------- 37⼀、验收标准----------------------------------------------------------- 37⼆、验收程序----------------------------------------------------------- 38三、验收内容----------------------------------------------------------- 38四、验收⼈员----------------------------------------------------------- 39 第⼋章应急处置措施--------------------------------------------------------- 39第九章计算书及相关施⼯图纸------------------------------------------------- 41⼀、计算书------------------------------------------------------------- 41⼆、施⼯图纸----------------------------------------------------------- 52第⼀章⼯程概况⼀、危⼤⼯程概况和特点1、⼯程基本情况2、各责任主体名称3、危⼤⼯程概况和特点(1)、主要特点：层⾼⼤，⽀模架搭设⾼度8m；荷载⼤，根据《危险性较⼤的分部分项⼯程安全管理规定》要求，本模板⼯程属⾼⼤模板⼯程。

柱,800×800柱模板支撑计算书

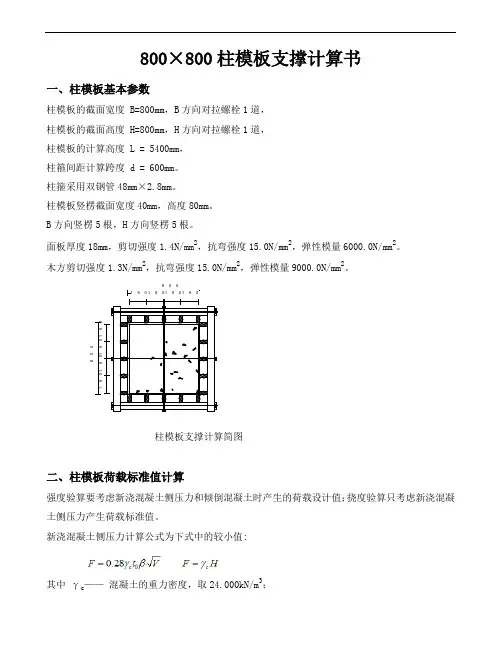

800×800柱模板支撑计算书一、柱模板基本参数柱模板的截面宽度 B=800mm ，B 方向对拉螺栓1道，柱模板的截面高度 H=800mm ，H 方向对拉螺栓1道，柱模板的计算高度 L = 5400mm ，柱箍间距计算跨度 d = 600mm 。

柱箍采用双钢管48mm ×2.8mm 。

柱模板竖楞截面宽度40mm ，高度80mm 。

B 方向竖楞5根，H 方向竖楞5根。

面板厚度18mm ，剪切强度1.4N/mm 2，抗弯强度15.0N/mm 2，弹性模量6000.0N/mm 2。

木方剪切强度1.3N/mm 2，抗弯强度15.0N/mm 2，弹性模量9000.0N/mm 2。

80019019019019800190190190190柱模板支撑计算简图二、柱模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。

新浇混凝土侧压力计算公式为下式中的较小值:其中 γc —— 混凝土的重力密度，取24.000kN/m 3；t —— 新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取3.000h ； T —— 混凝土的入模温度，取20.000℃； V —— 混凝土的浇筑速度，取3.000m/h ；H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取3.000m ； β—— 混凝土坍落度影响修正系数，取0.850。

根据公式计算的新浇混凝土侧压力标准值 F1=29.680kN/m 2考虑结构的重要性系数0.90，实际计算中采用新浇混凝土侧压力标准值: F1=0.90×29.680=26.712kN/m 2考虑结构的重要性系数0.90，倒混凝土时产生的荷载标准值: F2=0.90×4.000=3.600kN/m 2。

三、柱模板面板的计算面板直接承受模板传递的荷载，应该按照均布荷载下的连续梁计算，计算如下22.26k N /mA面板计算简图面板的计算宽度取柱箍间距0.60m 。

柱模板计算方法(含公式)

8126 N 24.50
q
q
l1/2
长边强度验算其中：
l1/2
≤ 7330 N
l2
[f]
σ =N/A+Mx/W= 35.28 N/mm2 N：柱箍承受的轴向拉力设计值（N） N=F×ls×l2/2= A：柱箍杆件净截面积(mm ) Mx：柱箍杆件最大弯矩设计值（N·mm） Mx=0.125×F×ls×(l1/2)2=
F1、F2：新浇筑砼对模板的最大侧压力(kN/m2)
V：混凝土的浇筑速度（m/h） V = 2.00 H：混凝土侧压力计算位置处至新浇筑混凝土顶面的总高度（m） β 1：外加剂影响修正系数 1.2 β 2：混凝土坍落度影响修正系数混凝土侧压力取F1、F2中的较小值。 F'= 恒荷载： 1 64.77 kN/m2 1.15
2
103094 N·mm
W：弯矩作用平面内，受拉纤维净截面抵抗矩（mm3) [f]：柱箍钢杆件抗拉强度设计值(N/mm2)取： 205 l1：长边柱箍跨距（mm) l1=a+55×2= 910 l2：短边柱箍跨距（mm) l2=b+55×2= 460 长边挠度验算 w=0.521×F恒×ls×(l1/2)4/100EI= 0.26 mm [w]：容许挠度（mm）其中： [w]=l1/2/500= 0.91 mm 对拉螺栓设计： FL=1.25×F×ls×l1/2= 螺栓所承受荷载：
2
3
Mx=0.125×F×ls×(l1/2)2=
824749 N·mm
W：弯矩作用平面内，受拉纤维净截面抵抗矩（mm3) [f]：柱箍钢杆件抗拉强度设计值(N/mm2)取： 205 l1：长边柱箍跨距（mm) l1=a+55×2= 910 l2：短边柱箍跨距（mm) 挠度验算 w=0.521×F恒×ls×(l1/2)4/100EI= 0.26 mm [w]：容许挠度（mm）其中： [w]=l1/2/500= 0.91 mm 对拉螺栓设计： FL=1.25×F×ls×l1/2= 螺栓所承受荷载：对拉螺栓采用： M16 净截面积A(mm2) 容许拉力[S](kN) 查表D-2得 144 FL ≤ [S] 符合要求拟长边设一道对拉螺栓，柱箍按两跨连续梁计算，短边按简支梁计算计算简图 l2=b+55×2= 460

500×500柱模板计算书

柱模板（设置对拉螺栓）计算书一、工程属性新浇混凝土柱名称A 楼3层KL11 新浇混凝土柱长边边长(mm) 500 新浇混凝土柱的计算高度(mm)13200新浇混凝土柱短边边长(mm)500二、荷载组合新浇混凝土对模板的侧压力标准值G 4k ＝min[0.22γc t 0β1β2v 1/2，γc H]＝min[0.22×24×4×1×1.15×2.51/2，24×13.2]＝min[38.4，316.8]＝38.4kN/m 2承载能力极限状态设计值S 承＝0.9max[1.2G 4k +1.4Q 3k ，1.35G 4k +1.4×0.7Q 3k ]＝0.9max[1.2×38.4+1.4×2，1.35×38.4+1.4×0.7×2]＝0.9max[48.88，53.8]＝0.9×53.8＝48.42kN/m 2正常使用极限状态设计值S 正＝G 4k ＝38.4 kN/m 2三、面板验算模板设计平面图1、强度验算最不利受力状态如下图，按三等跨连续梁验算静载线荷载q1＝0.9×1.35bG4k＝0.9×1.35×0.5×38.4＝23.33kN/m活载线荷载q2＝0.9×1.4×0.7bQ3k＝0.9×1.4×0.7×0.5×2＝0.88kN/mM max＝-0.1q1l2-0.117q2l2＝-0.1×23.33×0.172-0.117×0.88×0.172＝-0.07kN·mσ＝M max/W＝0.07×106/(1/6×500×152)＝3.61N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算作用线荷载q＝bS正＝0.5×38.4＝19.2kN/mν＝0.677ql4/(100EI)＝0.68×19.2×166.674/(100×10000×(1/12×500×153))＝0.07mm≤[ν]＝l/400＝166.67/400＝0.42mm满足要求！四、小梁验算1、强度验算小梁上作用线荷载q＝bS承＝0.17×48.42＝8.07 kN/m小梁弯矩图(kN·m)M max＝0.21kN·mσ＝M max/W＝0.21×106/54×103＝3.95N/mm2≤[f]＝15.44N/mm2 满足要求！2、挠度验算小梁上作用线荷载q＝bS正＝0.17×38.4＝6.4 kN/m面板变形图(mm)ν＝0.12mm≤[ν]＝1.5mm满足要求！五、柱箍验算（规范中缺少相关计算说明，仅供参考）模板设计立面图1、柱箍强度验算长边柱箍计算简图长边柱箍弯矩图(kN·m)长边柱箍剪力图(kN) M1＝0.74kN·m，N1＝3.43kN短边柱箍计算简图短边柱箍弯矩图(kN·m)短边柱箍剪力图(kN)M2＝0.74kN·m，N2＝3.43kNM/W n＝0.74×106/(4.73×103)＝156.29N/mm2≤[f]＝205N/mm2 满足要求！2、柱箍挠度验算长边柱箍计算简图长边柱箍变形图(mm)短边柱箍计算简图短边柱箍变形图(mm)ν1＝1.31mm≤[ν]＝l/400＝1.78mmν2＝1.31mm≤[ν]＝l/400＝1.78mm满足要求！六、对拉螺栓验算对拉螺栓型号M14 轴向拉力设计值N t b(kN) 17.8 扣件类型3形26型扣件容许荷载(kN) 26N＝3.43×2=6.86kN≤N t b＝17.8kN 满足要求！N＝3.43×2=6.86kN≤26kN满足要求！。

柱模板600×600

柱模板（设置对拉螺栓）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计规范》GB 50017-2003一、工程属性二、荷载组合新浇混凝土对模板的侧压力标准值G4k＝min[0.22γc t0β1β2v1/2，γc H]＝min[0.22×24×4×1×1×21/2，24×3]＝min[29.87，72]＝29.87kN/m2承载能力极限状态设计值S承＝0.9max[1.2G4k+1.4Q3k，1.35G4k+1.4×0.7Q3k]＝0.9max[1.2×29.87+1.4×2，1.35×29.87+1.4×0.7×2]＝0.9max[38.64，42.28]＝0.9×42.28＝38.06kN/m2正常使用极限状态设计值S正＝G4k＝29.87 kN/m2三、面板验算模板设计平面图1、强度验算最不利受力状态如下图，按三等跨连续梁验算静载线荷载q1＝0.9×1.35bG4k＝0.9×1.35×0.5×29.87＝18.15kN/m活载线荷载q2＝0.9×1.4×0.7bQ3k＝0.9×1.4×0.7×0.5×2＝0.88kN/mM max＝-0.1q1l2-0.117q2l2＝-0.1×18.15×0.22-0.117×0.88×0.22＝-0.08kN·mσ＝M max/W＝0.08×106/(1/6×500×152)＝4.09N/mm2≤[f]＝14.74N/mm2满足要求！2、挠度验算作用线荷载q＝bS正＝0.5×29.87＝14.94kN/mν＝0.677ql4/(100EI)＝0.68×14.94×2004/(100×8925×(1/12×500×153))＝0.13mm≤[ν]＝l/400＝200/400＝0.5mm满足要求！四、小梁验算1、强度验算小梁上作用线荷载q＝bS承＝0.2×38.06＝7.61 kN/m小梁弯矩图(kN·m)M max＝0.2kN·mσ＝M max/W＝0.2×106/42.67×103＝4.71N/mm2≤[f]＝15.44N/mm2 满足要求！2、挠度验算小梁上作用线荷载q＝bS正＝0.2×29.87＝5.97 kN/m面板变形图(mm) ν＝0.15mm≤[ν]＝1.5mm满足要求！五、柱箍验算（规范中缺少相关计算说明，仅供参考）模板设计立面图1、柱箍强度验算长边柱箍计算简图长边柱箍弯矩图(kN·m)长边柱箍剪力图(kN) M1＝0.73kN·m，N1＝3.24kN短边柱箍计算简图短边柱箍弯矩图(kN·m)短边柱箍剪力图(kN)M2＝0.73kN·m，N2＝3.24kNM/W n＝0.73×106/(4.12×103)＝178.1N/mm2≤[f]＝205N/mm2 满足要求！2、柱箍挠度验算长边柱箍计算简图长边柱箍变形图(mm)短边柱箍计算简图短边柱箍变形图(mm) ν1＝1.85mm≤[ν]＝l/400＝1.98mmν2＝1.85mm≤[ν]＝l/400＝1.98mm满足要求！六、对拉螺栓验算N＝3.24×2=6.48kN≤N t b＝17.8kN满足要求！N＝3.24×2=6.48kN≤26kN满足要求！。

500柱模板(设置对拉螺栓)计算书

500×500柱模板（设置对拉螺栓）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计规范》GB 50017-2003一、工程属性4k c012cmin[0.22×24×4×1×1×21/2，24×4.07]＝min[29.87，97.68]＝29.87kN/m2 承载能力极限状态设计值S承＝0.9max[1.2G4k+1.4Q3k，1.35G4k+1.4×0.7Q3k]＝0.9max[1.2×29.868+1.4×2，1.35×29.868+1.4×0.7×2]＝0.9max[38.642，42.282]＝0.9×42.282＝38.054kN/m2正常使用极限状态设计值S正＝G4k＝29.868 kN/m2三、面板验算模板设计平面图1、强度验算最不利受力状态如下图，按四等跨连续梁验算静载线荷载q1＝0.9×1.35bG4k＝0.9×1.35×0.5×29.868＝18.145kN/m活载线荷载q2＝0.9×1.4×0.7bQ3k＝0.9×1.4×0.7×0.5×2＝0.882kN/mM max＝-0.107q1l2-0.121q2l2＝-0.107×18.145×0.12-0.121×0.882×0.12＝-0.02kN·m σ＝M max/W＝0.02×106/(1/6×500×152)＝1.092N/mm2≤[f]＝14.742N/mm2满足要求！2、挠度验算作用线荷载q＝bS正＝0.5×29.868＝14.934kN/mν＝0.632ql4/(100EI)＝0.632×14.934×1004/(100×8925×(1/12×500×153))＝0.008mm≤[ν]＝l/400＝100/400＝0.25mm满足要求！四、小梁验算小梁上作用线荷载q＝bS承＝0.1×38.054＝3.805 kN/m小梁弯矩图(kN·m)M max＝0.289kN·mσ＝M max/W＝0.289×106/42.667×103＝6.782N/mm2≤[f]＝13.5N/mm2满足要求！2、抗剪验算小梁剪力图(kN·m)V max＝1.484kNτmax=3V max/(2bh0)=3×1.484×1000/(2×40×80)＝0.696N/mm2≤[τ]=1.35N/mm2 满足要求！3、挠度验算小梁上作用线荷载q＝bS正＝0.1×29.868＝2.987 kN/m小梁变形图(mm) ν＝1.167mm≤[ν]＝1.25mm满足要求！4、支座反力计算承载能力极限状态R max=2.968正常使用极限状态R max=2.33五、柱箍验算（规范中缺少相关计算说明，仅供参考）模板设计立面图1、柱箍强度验算连续梁中间集中力取小P值；两边集中力为小梁荷载取半后，取P/2值。

柱模板(设置对拉螺栓)技术交底(标准层1)

柱模板（设置对拉螺栓）技术交底使用。

5、为防止模底烂根，放线后应用水泥砂浆找平并加垫海绵。

6、所有柱子模板拼缝、梁与柱、柱与梁等节点处均用海绵胶带贴缝，楼板缝用胶带纸贴缝，以确保混凝土不漏浆。

7、模板安装应严格控制轴线、平面位置、标高、断面尺寸、垂直度和平整度，模板接缝隙宽度、高度、脱模剂刷涂及预留洞口、门洞口断面尺寸等的准确性。

严格控制预期拼模板精度。

8、严格执行预留洞口的定位控制，预留洞口时，木工严格按照墨线留洞。

9、每层主轴线和分部轴线放线后，规定负责测量记录人员及时记录平面尺寸测量数据，并要及时记录墙、柱、成品尺寸，目的是通过数据分析梁体和柱子的垂直度误差。

并根据数据分析原因，将问题及时反馈到有关生产负责人，及时进行整改和纠正。

10、所有竖向结构的阴、阳角均须加设橡胶海绵条于拼缝中，拼缝要牢固。

11、阴、阳角模必须严格按照模板设计图进行加固处理。

12、为防止梁模板安装出现梁身不平直、梁底不平下挠、梁侧模胀模等质量问题，支模时应将侧模包底模，梁模与柱模连接处，下料尺寸应略为缩短等。

安全保证措施1、模板安装高度在2m及以上时，应符合现行国家标准《建筑施工高处作业安全技术规范》JGJ 80的有关规定。

2、模板及其支撑系统在安装过程中必须设置防倾覆的可靠临时设施。

3、登高作业时，各种配件应放在工具箱或工具袋中严禁散放在模板或脚手板上，各种工具应系挂在操作人员身上或放在工具袋中，不得掉落。

4、安装模板时，上下应有人接应，随装随运，严禁抛掷。

且不得将模板支搭在门窗框上，也不得将脚手板支搭在模板上，并严禁将模板与上料井架及有车辆运行的脚手架或操作平台支成一体。

5、当模板安装高度超过3.0m时，必须搭设脚手架，除操作人员外，脚手架下不得站其他人。

高处作业时，操作人员应佩戴安全帽、系安全带、穿防滑鞋。

安全帽和安全带应定期检查，不合格者严禁使用。

6、作业人员严禁攀登模板、斜撑杆、拉条或绳索等，不得在高处的墙顶、独立梁或在其模板上行走。

模板对拉螺栓的完整计算

方保守加固，螺栓的布局根据施工经验保守确定，避免了模板键一环，最好是能通过定量定性的计算过程，选用恰当的螺栓，
：１．０６ｍｍ￣＜（ｂ／２）／５００＝１５９０／５００＝３．１８ｍｍ
技和木方的变形。所以，对拉螺栓的选择也就成了模板体系的关
在土建的混凝土结构施工中，以对拉螺栓方式安装模板非
常普遍，对拉螺栓广泛应用于混凝土柱、梁、墙、小型基础的模板施工中，有效地保证了两侧模板的相对位置，简化了模板支
挠度验算：ｗ＝５ｑＬＶ３８４ＥＩ￣ｗ１式中：卜—一柱箍杆件允许挠度ｍｍ）卜柱箍杆件弹性模量，Ｅ＝２．０５×１０５Ｎ／ｍｍ。
６０．５８ｋＮ／ｍ
文章编号：１００７ — ７３５９（２０１４）０２ — ００４８ — ０１
柱箍所承受的均布荷载设计值（ｑ）：
ｑ＝Ｆｘ０．６Ｘ０．６＝６０．５８Ｘ０．６ＸＯ．６＝２１．８１ｋＮ
０．２２Ｘ２４× ４Ｘ１．２Ｘ１．１５Ｘ３＝５０．４８ｋＮ／ｍ
关键词：对拉螺栓；滑丝脱扣；螺杆强度
中图分类号：ＴＵ７５５．２文献标识码：Ｂ
取较小值为标准值，则侧压力设计值Ｆ＝５０．４８×１－２：
抑制水平槽钢中部的挠度。模板加固体系验算如下。 ①首先计算螺杆的强度是否足够，避免被拉断。

800x800柱模板计算(PKPM2012)

柱模板支撑计算书一、柱模板基本参数柱模板的截面宽度 B=800mm，B方向对拉螺栓1道，柱模板的截面高度 H=800mm，H方向对拉螺栓1道，柱模板的计算高度 L = 6200mm，柱箍间距计算跨度 d = 600mm。

柱箍采用双钢管48mm×3.0mm。

柱模板竖楞截面宽度40mm，高度80mm。

B方向竖楞5根，H方向竖楞5根。

面板厚度18mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量9000.0N/mm2。

木方剪切强度1.6N/mm2，抗弯强度13.0N/mm2，弹性模量10000.0N/mm2。

800190190190190819191919柱模板支撑计算简图二、柱模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。

新浇混凝土侧压力计算公式为下式中的较小值:其中γc——混凝土的重力密度，取24.000kN/m3；t —— 新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取4.000h ； T —— 混凝土的入模温度，取20.000℃；V —— 混凝土的浇筑速度，取2.500m/h ；H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取3.000m ；β—— 混凝土坍落度影响修正系数，取0.850。

根据公式计算的新浇混凝土侧压力标准值 F1=28.380kN/m 2考虑结构的重要性系数0.9，实际计算中采用新浇混凝土侧压力标准值:F1=0.9×36.130=32.517kN/m 2考虑结构的重要性系数0.9，倒混凝土时产生的荷载标准值:F2=0.9×4.000=3.600kN/m 2。

三、柱模板面板的计算面板直接承受模板传递的荷载，应该按照均布荷载下的连续梁计算，计算如下26.44kN/mA面板计算简图面板的计算宽度取柱箍间距0.60m 。

荷载计算值 q = 1.2×32.517×0.600+1.40×3.600×0.600=26.436kN/m面板的截面惯性矩I 和截面抵抗矩W 分别为:本算例中，截面惯性矩I 和截面抵抗矩W 分别为:W = 60.00×1.80×1.80/6 = 32.40cm 3；I = 60.00×1.80×1.80×1.80/12 = 29.16cm 4；(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到M = 0.100×(1.20×19.510+1.40×2.160)×0.190×0.190=0.095kN.m经计算得到面板抗弯强度计算值 f = 0.095×1000×1000/32400=2.946N/mm2面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算T = 3Q/2bh < [T]其中最大剪力Q=0.600×(1.20×19.510+1.4×2.160)×0.190=3.014kN 截面抗剪强度计算值T=3×3014.0/(2×600.000×18.000)=0.419N/mm2截面抗剪强度设计值 [T]=1.40N/mm2面板抗剪强度验算 T < [T]，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值v = 0.677×19.510×1904/(100×9000×291600)=0.066mm面板的最大挠度小于190.0/250,满足要求!四、竖楞木方的计算竖楞木方直接承受模板传递的荷载，应该按照均布荷载下的三跨连续梁计算，计算如下600600 600 8.37kN/mA B竖楞木方计算简图竖楞木方的计算宽度取 BH 两方向最大间距0.190m。

柱模板的制作安装

柱模板的制作安装
柱模板制作
柱模板制作
由两块相对的内拼板夹在两块外拼板之间拼成，亦可用短横板代替外拼板钉在内拼板上。组成结构有：内拼板、外拼板、柱箍、梁缺口、清理孔、木框、盖板、拉紧螺栓、拼条、三角板等。制作时应按照施工图纸制作各模板组件的尺寸，以便于安装和拆模，以及造价经济为原则。
柱模板的制作安装
柱模板施工要点
柱模板的制作安装
柱模板施工质量检测与验收
质量检测与验收
在混凝土浇筑之前，应对模板工程进行验收。模板及其支架应具有足够的承载能力、刚度和稳定性，能可靠地承受浇筑混凝土的重量、侧压力以及施工荷载。模板安装和浇筑混凝土时，应对模板及其支架进行观察和维护。模板工程的施工质量检验应按主控项目、一般项目按规定的检验方法进行检验。
钢筋混凝土工程施工
项目一、钢筋混凝土柱施工
单元3、柱模板的制作安装
柱模板的制作安装
柱模板的基本组成结构
Changhong
1-内拼板
2-外拼板
3-柱箍
4-梁缺口
5-清理孔
6-木框
7-盖板
8-拉紧栓
9-拼条
10-三角木柱模板的特点柱子的特点是断面尺寸不大而高度较大。因此柱模的关键要解决垂直度、施工时的侧向稳定、砼浇筑时的侧压力问题，同时方便砼浇筑、垃圾清理和钢筋绑扎等。
柱模板的制作安装
配板原则
模板配板原则尽量选用大尺寸的钢模板，以减少安装及拆除模板的工作量；尽量横排或纵排；端头拼接时，可采用错缝拼接，也可齐缝拼接；构造比较复杂的构件接头部位或元适当的钢模板可配置时，宜用木板镶拼，但数量应尽量减少；配板图上应注明预埋件、预留孔、对拉螺栓位置。
柱模板的制作安装

柱模板(设置对拉螺栓)

柱模板（设置对拉螺栓）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计规范》GB 50017-2003一、工程属性4k c012cmin[0.22×24×4×1×1×21/2，24×4.8]＝min[29.87，115.2]＝29.87kN/m2 承载能力极限状态设计值S承＝0.9max[1.2G4k+1.4Q3k，1.35G4k+1.4×0.7Q3k]＝0.9max[1.2×29.87+1.4×2，1.35×29.87+1.4×0.7×2]＝0.9max[38.644，42.285]＝0.9×42.285＝38.056kN/m2正常使用极限状态设计值S正＝G4k＝29.87 kN/m2三、面板验算面板类型覆面竹胶合板面板厚度(mm) 15 面板抗弯强度设计值[f](N/mm2) 14.74 面板弹性模量E(N/mm2) 8925 柱长边小梁根数 5 柱短边小梁根数 5柱箍间距l1(mm) 500模板设计平面图1、强度验算最不利受力状态如下图，按四等跨连续梁验算静载线荷载q1＝0.9×1.35bG4k＝0.9×1.35×0.5×29.87＝18.146kN/m活载线荷载q2＝0.9×1.4×0.7bQ3k＝0.9×1.4×0.7×0.5×2＝0.882kN/mM max＝-0.107q1l2-0.121q2l2＝-0.107×18.146×0.22-0.121×0.882×0.22＝-0.082kN·m σ＝M max/W＝0.082×106/(1/6×500×152)＝4.37N/mm2≤[f]＝14.74N/mm2满足要求！2、挠度验算作用线荷载q＝bS正＝0.5×29.87＝14.935kN/mν＝0.632ql4/(100EI)＝0.632×14.935×2004/(100×8925×(1/12×500×153))＝0.12mm≤[ν]＝l/400＝200/400＝0.5mm满足要求！四、小梁验算小梁类型矩形木楞小梁材质规格(mm) 50×100小梁截面惯性矩I(cm4) 416.667 小梁截面抵抗矩W(cm3) 83.333小梁抗弯强度设计值[f](N/mm2) 15.444 小梁弹性模量E(N/mm2) 9350最低处柱箍离楼面距离(mm) 300小梁上作用线荷载q＝bS承＝0.2×38.056＝7.611 kN/m小梁弯矩图(kN·m)M max＝0.342kN·mσ＝M max/W＝0.342×106/83.333×103＝4.11N/mm2≤[f]＝15.444N/mm2 满足要求！2、挠度验算小梁上作用线荷载q＝bS正＝0.2×29.87＝5.974 kN/m小梁变形图(mm)ν＝0.316mm≤[ν]＝1.5mm满足要求！五、柱箍验算（规范中缺少相关计算说明，仅供参考）柱箍类型钢管柱箍合并根数 2柱箍材质规格(mm) Φ48.3×3.6 柱箍截面惯性矩I(cm4) 12.71 柱箍截面抵抗矩W(cm3) 5.26 柱箍抗弯强度设计值[f](N/mm2) 205 柱箍弹性模量E(N/mm2) 206000模板设计立面图1、柱箍强度验算长边柱箍计算简图长边柱箍弯矩图(kN·m)长边柱箍剪力图(kN) M1＝0.272kN·m，N1＝6.335kN短边柱箍计算简图短边柱箍弯矩图(kN·m)短边柱箍剪力图(kN)M2＝0.272kN·m，N2＝6.335kNM/W n＝0.272×106/(5.26×103)＝51.634N/mm2≤[f]＝205N/mm2 满足要求！2、柱箍挠度验算长边柱箍计算简图长边柱箍变形图(mm)短边柱箍计算简图短边柱箍变形图(mm) ν1＝0.096mm≤[ν]＝l/400＝1.288mmν2＝0.096mm≤[ν]＝l/400＝1.288mm满足要求！六、对拉螺栓验算t满足要求！N＝6.335×2=12.671kN≤26kN 满足要求！。
