希捷硬盘修复及固件升级手册三篇篇一:希捷硬盘修复及固件升级手册ZhangDZ因希捷硬盘的“固件门”影响,受该批次硬盘影响的人数不断攀升,主要体现为:BIOS不认硬盘或硬盘数据很难读取,如果你的硬盘出现类似的情况,而且硬盘批号为7200.11或12的话,那么恭喜你,你中奖啦。

遇到以上情况,你首先应该去买过一块硬盘,用来备份数据,以免数据丢失,以下方式为个人DIY 行为,有成功案例,但仍要提醒,刷机有风险,非必要时,请不要随便刷机,该方式可以让BIOS已经不认的硬盘重新被BIOS认盘,并可进系统备份数据,所有资料来源于网络,并经过个人的亲身测试可行,其中有些步骤也不知道是否需要,如果有更好的方法请传授。

一、前期准备:1、RS232<->TTL板卡(串口RS232TX,RX转换TTL电平TX,RX):用于连接PC 和硬盘,从而完成利用电脑上的软件(超级终端)对硬盘的固件进行修复(市面上有COM口和USB口,可根据需要选择)。

以下是连接方式:SATA跳线口的TX,RX(注意接法:TTL的TX接硬盘的RX,TTL的RX接硬盘的TX。

)2、杜邦线2条,用于连接RS232板卡的TX、RX到硬盘的跳线接口的RX、TX,根据板卡不一样,就上图,用到的是2.0间距的杜邦线,而平时主板上用的多数为2.54间距的杜邦线,请根据硬盘选择,如果实在找不到2.0的,可以把2.54间距的DIY,将塑料去掉,用户胶布绝缘亦可。

3、T6的六角螺丝刀,拆卸硬盘电路板时用到。

4、剪刀和少许纸片(A4纸厚度即可),用来阻隔硬盘马达的供电。

5、可正常使用的电脑一套,并保证系统中有“超级终端”,并可正常使用。

二、实际操作:首先需要有一定的动手能力,并且对电脑有一定的专业知识,如果没有,建议让别人代劳,避免引起不必要的损失。

1、按照要求,将杜邦线与RS232板卡相连。

2、用T6六角螺丝刀拧松马达连接线旁的螺丝,用剪刀将纸片裁成2cm左右的宽度,放进硬盘电路板与硬盘之间,这颗螺丝不要太紧,也不要太松,以不会掉落为准,其余5颗螺丝必须紧紧拧好。

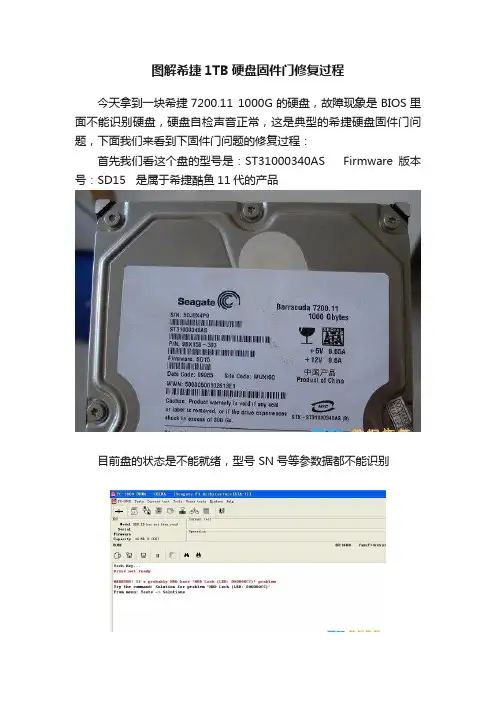

图解希捷1TB硬盘固件门修复过程

图解希捷1TB硬盘固件门修复过程

图解希捷1TB硬盘固件门修复过程
今天拿到一块希捷7200.11 1000G的硬盘,故障现象是BIOS里面不能识别硬盘,硬盘自检声音正常,这是典型的希捷硬盘固件门问题,下面我们来看到下固件门问题的修复过程:
首先我们看这个盘的型号是:ST31000340AS Firmware版本号:SD15 是属于希捷酷鱼11代的产品
目前盘的状态是不能就绪,型号 SN号等参数据都不能识别
要维修这种固件门的硬盘必须要连终端适配器到硬盘的COM口,也就是在硬盘的数据线旁边的那个接口,这个接口是用来进入工厂维修模式的一个接口,连接方法如下图所示
连接好COM线后就可以进入指令维修模式了
输入以上指令后,硬盘的型号SN号固件版本号都能识别了,只是还没有容量,再输入m0,6,2,,,,,22指令来恢复容量
至此固件修复完成,硬盘能正常识别,我们再测试一下有没有坏道就可以了。

希捷st3500418as硬盘挽救教程及固件下载

希捷st3500418as硬盘挽救教程及固件下载

希捷st3500418as硬盘挽救教程及固件下载前天电脑突然装疯,开机卡住不动,屏幕第一次出现“3rd master Hard Disk:S.M.A.R.T status BAD,backup and replace press'del'to resume”,然后进入BIOS 里恢复默认设置后F10保存退出,重启后又出现同样错误,如此反复。

后来百度后才意识到是硬盘问题,于是按照高手指点的,在BIOS里面关掉S.M.A.R.T后顺利进入系统,但明显比以前速度慢了。

后来又百度,知道可能是希捷的固件门犯了,我的硬盘是:st3500418as固件cc38,刚好是那批问题硬盘。

昨天成功处理过程:1、先按照希捷工程师的建议在官网上下载最新固件(cc49),按说明顺利升级后,问题依然存在,而且BIOS识别硬盘为IDE HARD DISK,晕,明明是SATA接口怎么变成IDE设备。

再然后,电脑反应巨慢,BIOS启动都要2分多钟,系统更是等上十几分钟都进不去,硬盘灯持续常亮。

于是优盘启动,一样很慢,进入PE系统后,硬盘识别很慢,极度急躁!后来又在dos下重新刷固件,旧问题没解决又添新问题,硬盘只能被bios识别但不能被pe系统识别。

联系希捷工程师,答复是我的硬盘已经过保,要想保住数据只能求助第三方数据修复公司。

怒!!2、于是去硬盘修理的相关论坛,发现很多都说可以降级刷固件,于是又四处搜索各种适合的固件,但很多都要注册或要金币之类的才能让你下载。

总算找到了合适的固件,开始着手刷固件(cc46)。

具体刷固件过程:(不用刻光盘)把文件“Barracuda12-ALL-CC46.iso”复制到优盘里,然后优盘启动,进入优盘pe系统(我用的是大白菜U盘启动)后,直接使用“11启动自定义iso文件”,选择“17列出目前所有可用设备”,选择第二个设备就是优盘,找到固件文件“Barracuda12-ALL-CC46.iso”并运行,即进入固件安装程序。

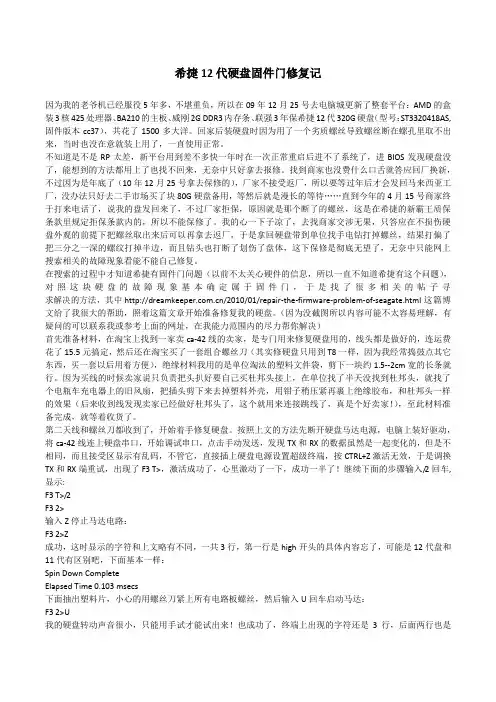

希捷12代硬盘固件门修复记

希捷12代硬盘固件门修复记

希捷12代硬盘固件门修复记因为我的老爷机已经服役5年多,不堪重负,所以在09年12月25号去电脑城更新了整套平台:AMD的盒装3核425处理器、BA210的主板、威刚2G DDR3内存条、联强3年保希捷12代320G硬盘(型号:ST3320418AS,固件版本cc37),共花了1500多大洋。

回家后装硬盘时因为用了一个劣质螺丝导致螺丝断在螺孔里取不出来,当时也没在意就装上用了,一直使用正常。

不知道是不是RP太差,新平台用到差不多快一年时在一次正常重启后进不了系统了,进BIOS发现硬盘没了,能想到的方法都用上了也找不回来,无奈中只好拿去报修。

找到商家也没费什么口舌就答应回厂换新,不过因为是年底了(10年12月25号拿去保修的),厂家不接受返厂,所以要等过年后才会发回马来西亚工厂,没办法只好去二手市场买了块80G硬盘备用,等然后就是漫长的等待……直到今年的4月15号商家终于打来电话了,说我的盘发回来了,不过厂家拒保,原因就是那个断了的螺丝,这是在希捷的新霸王质保条款里规定拒保条款内的,所以不能保修了。

我的心一下子凉了,去找商家交涉无果,只答应在不损伤硬盘外观的前提下把螺丝取出来后可以再拿去返厂,于是拿回硬盘带到单位找手电钻打掉螺丝,结果打偏了把三分之一深的螺纹打掉半边,而且钻头也打断了划伤了盘体,这下保修是彻底无望了,无奈中只能网上搜索相关的故障现象看能不能自己修复。

在搜索的过程中才知道希捷有固件门问题(以前不太关心硬件的信息,所以一直不知道希捷有这个问题),对照这块硬盘的故障现象基本确定属于固件门,于是找了很多相关的帖子寻求解决的方法,其中/2010/01/repair-the-firmware-problem-of-seagate.html这篇博文给了我很大的帮助,照着这篇文章开始准备修复我的硬盘。

(因为没截图所以内容可能不太容易理解,有疑问的可以联系我或参考上面的网址,在我能力范围内的尽力帮你解决)首先准备材料,在淘宝上找到一家卖ca-42线的卖家,是专门用来修复硬盘用的,线头都是做好的,连运费花了15.5元搞定,然后还在淘宝买了一套组合螺丝刀(其实修硬盘只用到T8一样,因为我经常捣鼓点其它东西,买一套以后用着方便),绝缘材料我用的是单位淘汰的塑料文件袋,剪下一块约1.5--2cm宽的长条就行。

希捷硬盘固件门修复

希捷硬盘固件门修复

希捷硬盘固件门修复(2013-01-02 16:22:55)转载▼标签:杂谈“如果我关机,再不会起来,请看看硬盘,是不是希捷500G ST3500620AS吧……”话说有一天,可爱的电脑就这么静静的挂了,硬盘就这么奇迹般的从BIOS里隐身了,明明就在这里插着,怎么就被无视了呢?经过多方考证,仔细排查,最后元芳告诉我说,这是希捷硬盘的固件问题。

似乎很久以前就发现我的这批,这个型号的硬盘有问题了,我这块硬盘用了快4年了才挂掉,也算是万幸了。

有问题不怕,慢慢解决。

简单的说,就是硬盘中的电路板上的固件程序有bug,导致固件锁死了,做一下类似重置的工作就行了。

不过硬盘上又没有reset键,怎么重置呢?首先,我们需要工具:1.T6号六角梅花螺丝刀一把B转TTL电平串口协议的转接卡一块3.导线若干1就不用解释了,2的话可以去淘宝找找。

因为要和一块已经死掉的硬盘通信,我们需要连接到硬盘的调式接口。

该接口是TTL电平的,协议使用的是RS232,也就是串口协议。

但是再重复一遍,电平可是TTL电平哦。

可别直接把电脑的串口接到上面去,也别用USB转串口的线来接。

那样转出来的串口是标准的+12v到-12v的电平,接上去硬盘就烧了。

可以搜cp2102,这是一块usb转串口协议的芯片,我在淘宝上找到的这么一块板子:把这快板插到电脑上,装好驱动,然后接线。

硬盘后面有四根不知道干啥的插针,这回知道是干啥的,就是下图这个位置:按照上图这个角度来说,从左到右的三根线依次是接收、发送、GND。

(接收和发送是相对于硬盘来说的)把硬盘和转接卡上的插针接好后,就可以开始拯救硬盘了。

在一台电脑上,启动任何一个串口程序,比如Windows下的超级终端。

建立连接,波特率38400,设好后硬盘上电。

应该会显示出类似LED:000000CC FAddr:0024A051的字样,按下ctrl-z可以看到F3 T>这样的提示符,之后既可以输入命令了。

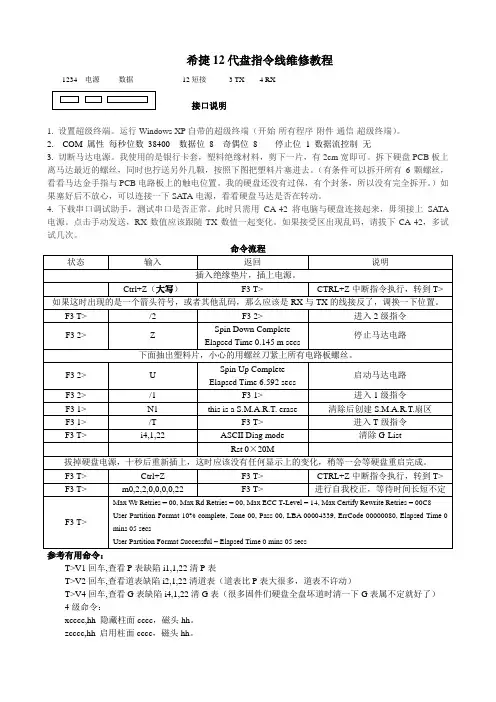

希捷12代盘指令线维修教程

希捷12代盘指令线维修教程

希捷12代盘指令线维修教程
1234 电源 数据 12短接 3 TX 4 RX
接口说明
1. 设置超级终端。

运行Windows XP 自带的超级终端(开始-所有程序-附件-通信-超级终端)。

2. COM 属性 每秒位数 38400 数据位 8 奇偶位 8 停止位 1 数据流控制 无
3. 切断马达电源。

我使用的是银行卡套,塑料绝缘材料,剪下一片,有2cm 宽即可。

拆下硬盘PCB 板上离马达最近的螺丝,同时也拧送另外几颗,按照下图把塑料片塞进去。

(有条件可以拆开所有6颗螺丝,看看马达金手指与PCB 电路板上的触电位置。

我的硬盘还没有过保,有个封条,所以没有完全拆开。

)如果塞好后不放心,可以连接一下SATA 电源,看看硬盘马达是否在转动。

4. 下载串口调试助手,测试串口是否正常。

此时只需用CA-42将电脑与硬盘连接起来,毋须接上SATA 电源。

点击手动发送,RX 数值应该跟随TX 数值一起变化。

如果接受区出现乱码,请拔下CA-42,多试试几次。

命令流程
T>V1回车,查看P 表缺陷i1,1,22清P 表
T>V2回车,查看道表缺陷i2,1,22清道表(道表比P 表大很多,道表不许动)
T>V4回车,查看G 表缺陷i4,1,22清G 表(很多固件们硬盘全盘坏道时清一下G 表属不定就好了) 4级命令:
xcccc,hh 隐藏柱面cccc ,磁头hh 。

zcccc,hh 启用柱面cccc ,磁头hh 。

希捷硬盘固件故障状态忙修复方法

希捷硬盘固件故障状态忙修复方法

希捷硬盘固件故障状态忙修复方法编者按:在数据提取过程中,一线工作人员常常会遇到希捷硬盘不能就绪,或者硬盘处于就绪状态,但无法访问数据区数据的情况,导致数据提取失败。

针对这一问题,数据恢复四川省重点实验室科研人员带来一种关于希捷硬盘固件故障导致的快速修复方法。

相比常规方法,这种技术操作简单、流程简化、成功率更高。

一、希捷硬盘固件构造希捷硬盘主要由电路板、盘片、磁头三部分构成,其中固件主要存储在硬盘盘片上。

固件都有2个备份,分别是0头和1头。

目前,希捷硬盘普遍采用一种新的固件管理方式,即系统文件管理系统,这种管理方式有卷标、文件描述符、磁头数、UBA地址、大小。

系统文件管理系统其实是原有固件管理方式的一个升级,因为卷标这个参数,可以很好的区分固件模块的级别,以及管理不同的固件。

如果一块硬盘的0头固件出现问题,可以利用1头固件来回写并重建,以达到修复硬盘与恢复数据的目的。

希捷硬盘结构图二、希捷硬盘状态忙故障分析希捷硬盘出现状态忙或状态就绪无法访问数据区的情况,其本质可能是硬盘固件中的缺陷列表模块出现异常,或者SMART信息模块出现了超越阀值的情况。

缺陷表的增加和删减都会影响着编译器的正常工作,而SMART信息模块的参数值超越阀值,也会影响硬盘安全子系统的正常工作。

希捷硬盘的编译器和安全子系统不能正常工作,就会导致硬盘数据区数据不能被正常访问和读写。

当情况严重时,硬盘状态就会从就绪状态变化为忙碌状态,不能响应任何用户层操作指令。

利用DRS检测到希捷硬盘处于忙碌状态备注:希捷硬盘的缺陷表有很多种,主要有永久缺陷表、非常驻表;从效果又分为生效表和未生效表。

三、希捷硬盘状态忙故障解决办法希捷硬盘状态忙或就绪状态下无法访问数据区,是因为硬盘固件中的缺陷列表模块出现异常或者SMART信息模块出现了超越阀值的情况,造成硬盘编译器或安全子系统无法正常工作。

针对缺陷列表模块可能出现的异常情况,可以通过希捷硬盘指令模式清除缺陷表并重建;针对SMART信息模块可能出现超越阀值情况,可以通过重置SMART或者关闭安全子系统解决。

希捷固件门硬盘动手修复过程,配图文说明电脑软硬派

希捷固件门硬盘动手修复过程,配图文说明电脑软硬派

希捷固件门硬盘动⼿修复过程,配图⽂说明电脑软硬派上传修复所需的串⼝调试助⼿&超级终端⼯具,打包成⼀个压缩包了:串⼝调试助⼿&超级终端.7z (309 K) 下载次数:1067希捷固件门事件,想必各位坛友都听说过,名⽓很⼤硬盘是淘宝跳蚤街100包邮买⼊,希捷7200.11 500GB,故障表现为:硬盘不能识别,BIOS不认,挂易驱线、接esata⼝,系统都不认,毫⽆反应,就像硬盘不存在⼀样。

这种情况下只有通过串⼝调试解决(原理还是没懂)。

不过硬盘本⾝硬件⽆恙,通电主机正常转。

在⽹上找了教程,买了需要的材料,开始动⼿。

以下是全过程兵马未动粮草先⾏,准备⼯作必不可少。

第⼀件事,当然是找教程。

⽹上还是有不少这⽅⾯的教程的,找两篇详细点的仔细看懂。

第⼆件事,准备所需⼯具和材料。

所需材料为:T6螺丝⼑(⽤于拆硬盘电路板),双⾯胶or透明胶or其他薄的绝缘材料,USB-TTL刷机线(这个是主⾓)。

前两样都有了。

第三个,刷机线,看教程有说⽤挪鸡鸭CA-42数据线的,查了更详细的说明知道真正需要的是2303芯⽚的USB-TTL(或者说是USB-COM)线,。

既然只需要2303芯⽚的就可以了,可选范围就⼤多了,淘宝搜到⼀个专门的2303芯⽚的刷机线,⽤作中九机顶盒刷机的,也可以拿来调试硬盘,杜邦插头直接做好的省区我⾃⼰动⼿改造CA-42数据线的⿇烦,当然就选这个图⽚:01.jpg。

图⽚:03.jpg开始⼯作了。

⼀、硬件连接和改造1、连接硬盘。

TTL线的TX端连接硬盘的RX端,TTL线的RX端连接硬盘的TX端。

如图为TTL线和硬盘对应的端⼝图⽚:02.jpg看硬盘数据线插头旁边的跳线槽,需要连接的位置就在这。

最左边两根针脚已经被跳线帽短接了,据说这个在操作的时候必须保留否则可能出现问题,我就没管这个了。

其实这两根针短接的时候硬盘是强制⼯作的1.5Gbps速率下的,修好以后可以拔掉,可以稍微提升性能图⽚:04.jpg发现杜邦头太⼤了,塞不进去。

希捷固件DIY修复

希捷固件DIY修复

你会看到 Spin Down Complete Elapsed Time 0.147 msecs (the time will vary here)
5. 重点,在接电的情況下把电路板装回去.即把刚刚用来隔离的塑胶片抽走.(企业级硬盘将 短接点铜丝抽走)
6. 输入大写 U 按下 enter
你会看到 Spin Up Complete Elapsed Time 6.790 secs
希捷固件门 DIY 解决方法
前些时间,本人企业级硬盘 ST3500320NS ES.2 的硬盘中招固件门,无法检到硬盘。 参考网络信息,把 SEAGATE 的硬盘給解锁了,現在把经验分享
需要的硬件有:பைடு நூலகம்
1.不导电的塑胶片(用于一般硬盘断电马达)或铜丝(用于企业级硬盘短路点短接) 2.T6 規格的六角螺丝起子(用于拆解线路板) 3.已经制作好的 USB 解锁线(最好用 NOKIA CA! 可以拔掉硬盘电源,上好硬盘上的螺丝,然后正常接上电脑开机测试看看硬盘正常了沒有. 我的硬盘就正常了!而且全部資料都在!
值得注意的是:修复 3500320NS 的时候不要像 7200.11 一样断开 PCB 和盘体的连接, 要短接 PCB 上的两个触电使主电机停转。切记!否则无法成功修复!
User Partition Format 10% complete, Zone 00, Pass 00, LBA 00004339, ErrCode 00000080, Elap sed Time 0 mins 05 secs
User Partition Format Successful - Elapsed Time 0 mins 05 secs
开始解锁
1. 硬盘沒接电源的狀态下用塑胶片隔离电路板与马达的接触点,(或者用铜丝短接企业级 硬盘的短接点,电路板必须连接在盘体上,参考附图)如果不知道怎样隔离的朋友,可以把 电路板拆下来,反过来一看就知道的,只有懂一点电子知识的一看就明白的.没有塑胶片的自 己各显神通,反正能绝缘就可以.(个人建议,放好隔离胶片后,就把电路板装回到硬盘上,只留 隔离位置的螺丝不上,其他的螺丝还是先上好,让电路板固定好,以后的路才好走.)

希捷硬盘修复进阶指南

希捷硬盘修复进阶指南
//图1:效率源
2.效率源修复硬盘技巧谈
根据硬盘维修经验,笔者建议大家先做一次全盘清零(用DM、MHDD的Erase功能等都行),这样可以消除硬盘上的ECC&CRC错误(也就是我们常说的逻辑坏道)。然后再用效率源希捷硬盘修复工具将坏道加进G-LIST,之后把G-LIST转到P-LIST中,最后再对硬盘做一次清零(用低级格式化可以实现)就可以了。
//图9:G表转P表
最后用LFORMAT(低格)一起做一次清零操作,至此维修基本结束。修复后使用PQ分区异常顺利,坏道维修圆满结束。
三、写在维修之后
软件是ቤተ መጻሕፍቲ ባይዱ的,人是活的,只有正确掌握软件的使用方法后,再根据硬盘具体的损坏原因灵活处理,才能达到最佳的修复成功率。实践证明,修盘要多种工具结合着用,才能达到最佳效果,没有一种工具是万能的。
//图2:MHDD清零失败
再尝试使用DM提供的清零的功能,但是同样中断出来,而且待修硬盘型号都不认了,只好采用热拔插的方法绕过BIOS启动自检后,接入硬盘进入效率源希捷坏道固件维修程序进行修复。
//图3:同样失败的DM清零
//图4:利用效率源检查维修固件
首先检测固件。当硬盘状态窗显示“REDAY”时,点击“CK FW”,程序会将所有固件从硬盘中读取到内存中与标准固件相比较,并在信息窗中给出比较结果。像笔者使用DM后导致的硬盘寻道正常,但不认盘现象就可以用CKFW检测出坏模块,并用好的模块写入。
//在上一期的文章中,我们为大家简单介绍了一下当硬盘发生故障时的处理方法,相信大家在看过之后都对如何修复硬盘有了一定的了解。但是,之前文章文章只是给了你一个思考判断的大纲,而在硬盘修复工作的具体过程中,你必须还要掌握一些其他的工具和技巧,才能顺利完成工作。比如,当你拿到一块有故障的希捷硬盘时,你会采用哪些方法去搞定它呢?//

ST1000LM035满盘坏道修复案例

ST1000LM035满盘坏道修复案例

ST1000LM035满盘坏道修复案例
希捷ST1000LM035全盘坏道LBA卡死的修复
这是一个印度用户希捷ST1000LM035全盘坏道的修复恢复数据的案例
当用户进入DFL-Seagate希捷固件维修程序,打开COM端口,打开硬盘COM终端,大量连续的LBA错误输出,出现LBA卡死的情况。

在工程师解锁SA并尝试输入F3T>,但是工程师没有顺利地进T,因为LBA一直在报错。

这让硬盘看起来很不稳定,但事实并非如此。

对于这种Rosewood的希捷故障硬盘来来说,解锁后要进T最重要的是:通电后用户需要一直持续按ctrl+z。

然后使用标准波特率备份重要的sys文件。

注:工程师试图使用更高的波特率,但再次出现了LBA错误。

在备份了重要的sys文件之后,我们开始下列步骤修复硬盘恢复数据
第一步:初始化ID,修复缓存问题
第二步:清除G表
第三步:然后重新生成编译器
第四步:关闭和打开电源后,LBA错误消失,可以访问数据区域。

7200.11 1T硬盘修复

7200.11 1T硬盘修复

我的希捷7200.11 1000G硬盘维修记[换电路板与修复固件门之忙态] 半个月前的周六晚上按以前的习惯打开电脑,这次真的有点不一样:在机器自检到硬盘时特别慢。

过了大约40秒,我晕~~我的1T希捷硬盘居然没有检测出来,硬盘的LED硬盘一直红着。

本以为是硬盘的数据线没接好,打开机箱重新弄了下,不过还是老样子。

上网google了下”希捷1000G 检测不到“,发现有几条关于“固件门”的网页,打开一看…………中招了……..11代的硬盘ST31000340AS也有问题~~~~赶快搜索下解决办法“希捷固件门修复”,内容主要是关于0M与忙态的问题,方法是连接硬盘的Jump线来用命令进行修复。

有一个关于“The Solution for Seagate 7200”的文章里说用5V,不用TTL电平也可以进行修复。

赶快用我的USB TO RS232试下…..[我想:然USB是5V的,转出来必定也是5V的,这对吗?],可没想到出来的全是乱码~~~~~~~~~更惨的是在接硬盘的VCC与GND的时候居然碰到了电源的另一根线[不记得是多少V的了,估计是12V的],只见触点冒了下火花。

完了。

赽快插上硬盘电源,接通了电机。

可没有转。

在之前硬盘会转只是不认盘,看来是把电路板的某个部位给烧了。

没办法,上网找找解决办法—>“只要是机板的CODE相同就可更换,只需要将以前的BIOS换上即可”。

这里上taobao买了块相同的电路板不过是REV B的,以前是REV C,查了下REV B多数是750G用的,也是四片的硬盘,既然人家说可以那我就试下吧。

只用了一个普通烙铁完成了更换BIOS的任务,不过由于操作能力的原因,原来那块PCB报废了。

看图吧。

图表 1 旧的是REV C图表 2 主要的几个器件图表 3 新的是REV B图表 4 买来的板图表 5 将旧板的BIOS取下焊接到新板上,由于工具简陋,我就将旧板的BIOS挂接弄了下来,有两根线已经损坏。

希捷固件门硬盘动手修复教程讲解

希捷固件门硬盘动手修复教程讲解

希捷固件门硬盘动手修复教程希捷问题产品包括:1TB版酷鱼7200.11,1.5TB、750GB、640GB、500GB、320GB、160GB版的7200.11,以及酷鱼ES.2 SATA、SV35系列和迈拓MiamondMax 22系列产品,主要为2008年12月制造。

希捷Barracuda 7200.11ST31000340AS、ST31000640AS、ST3750330AS、ST3750630AS、ST3640330AS、ST3640630AS、ST3500320AS ST3500620AS、ST3500820AS、ST31500341AS、ST31000333AS、ST3640323AS、ST3640623AS、ST3320613AS ST3320813AS、ST3160813AS希捷Barracuda ES.2 SATAST31000340NS、ST3750330NS、ST3500320NS、ST3250310NS迈拓 DiamondMax 22STM31000340AS、STM31000640AS、STM3750330AS、STM3750630AS、STM3500320AS、STM3500620AS、STM3500820AS、STM31000334AS、STM3320614AS、STM3160813AS故障描述:1、机器自检缓慢,显示"Detecting IDE drives..."。

2、无法启动系统,光盘启动Windows PE或分区软件,均无法找到硬盘。

3、硬盘灯常亮,硬盘马达转动正常。

材料篇USB转TTL模块(淘宝上购买的,带有驱动光盘)T6螺丝刀一把(松动硬盘螺丝使用)剪刀一把(拨线使用)银行卡保护套一个(用来切断马达的电源)一台能正常启动,带有USB接口的电脑(连接数据线,调试硬盘之用,使用WIN XP)SATA硬盘电源(SATA电源一定使用原生的SATA电源接口,不要使用四针转SATA接口,也不要使用硬盘盒的SATA电源,否则可能出现不可预知的故障)1、连接硬盘。

希捷盘维修复思路与流程

希捷盘维修复思路与流程

希捷修盘一是修认盘,二是修坏道(希捷盘维修复思路与流程)不认的盘一般都看指令来判断,常见问题或通病时一般使用专修提供的几个针对型功能按钮即可快速修复。

如果固件错误造成的不认盘或F级,大部分情况下都是通过做校准来修复的。

从上面的叙述可以看出希捷硬盘开校准(sf)是多么重要的方法。

判断如何修如果模块正常,但是坏道较多,可以从02级开始跑自动校准(自检)。

风险:A TA模块会丢失,(K892K992K10的还会丢失APP模块)跑完后,要回写原盘A TA固件和APP模块。

如果坏道不多,可以从 age26 或age30、age31开始校准,不会破坏A TA跑校准正常到 age=50 会停止(很多是不正常结束,比较多的是在AGE=4F结束),校准过程中任何时候可以点分号查看校准进程查看AGE值。

按句号键看TRK值有没有变化,来判断流程还在跑没有。

K892K992K10盘02级校准到AGE=50结束是正常的,但也有 age=99 结束的但也正常;但这个时候不要断电,继续指令下输入N10,,22回车,CTRL+T继续再跑。

开校准一:在T>模式下输入指令:N02,,22 这时还没有正式开始,只是定义开始地方二:按 ctrl+t 开始校准。

三:校准到 age=50 为止如果校准后是 age=4f(表示效果不是跑的很好),如果这个时候要修来认盘就在指令下输入N50,,22回车,回到AGE=50,回到50后最好断电开电一次,看看指令下有没有显示其它报错信息,如果显示需要回写1号模块的就回写1号模块。

也可以不写认,直接人工转到F级,来重做F级的校准。

四:回写A TA固件(校准和回写1.mod期间,千万不要断电)在指令模式下,显示:OVERLAY FAILED 就是要回写A TA的意思。

五:复位 Crtl+C 在不断电情况下启动(复位硬盘)92在指令模式下,显示:STUFF WAS UNREADABLE 就是回A TA写完成六:显示:STUFF WAS UNREADABLE,这个时候同样是不能认盘就绪的,需要通病修复.通病修复的方法是:对硬盘进行装入后在"硬盘固件检测"里面点"通病修复",通病修复不成功,尝试回写同参数好的4号固件(最好回写我们校准之前备份的原盘4号模块)。

效率源希捷7200.10硬盘F级修复教程

效率源希捷7200.10硬盘F级修复教程

效率源希捷7200.10硬盘F级修复教程什么是F级?希捷硬盘在设计指令时为分许多模块,同时对指令又分不同的等级,以方便于开发工程师的记忆和管理。

F级就是仅工作在电路板模式下的等级,这个等级是不依赖于盘体本身的。

哪些盘会出现F级?酷鱼五代及以后的盘会出现F级。

初期的硬盘控制系统一般都比较简单,代码的体积也相对较小,相应的指令一般都存放在电路板的ROM 里边,所以不会出现F级。

自从酷鱼五代及以及后的盘,代码越来越大,电路板的现有ROM已经不能完全装入了,而厂家又不想增加生产成本,所以这些代码就被分散装在硬盘盘体和电路板ROM里边。

在硬盘加电装载时如果不能成功的读取这些被分散的代码,硬盘就只能工作在电路板的模式,这时就出现了F级。

硬盘发生什么错误会到F级?1、硬盘的磁头损坏;2、硬盘有物理错误;3、硬盘的盘片损坏;4、电路板装载错误,固件位置不正确;5、固件错误;以上的情况都有可能使硬盘变为F级,所以影响硬盘成为F级的情况是多种多样的。

但F级的原因归根到底还是,电路板上的ROM代码与盘体上的固件代码不能匹配导致。

7200.10的F级修复与7200.7的F级修复有一点不同的地方,下面以一个希捷7200.10的盘为例(Model:ST380815AS,SN:5QZ3ELE6,FW:3.AAD)来说明。

以下内容跟帖回复才能看到==============================将硬盘接上终端,连接好所有线路以后,打开效率源希捷专修程序B 系列3.0,查看硬盘的状态,显示为忙。

点“其它操作”面板,进入指令模式,点“0FF”按钮,再点“ON”,查看硬盘启动时显示的信息。

从上图的红色方框中可以看到硬盘目前的状态是在F级下。

而且可以通过错误提示ERR A6:APPCODE知道,该硬盘的APP 代码不完整。

以后很多F级硬盘都可以通过错误代码来初步判断问题原因。

比如ERR A5 同样的是APP 错误,但是这个错误与前一个不同,这个表示的是APP的校验和不对。

希捷硬盘修复工具使用方法

希捷硬盘修复工具使用方法

希捷硬盘修复工具使用方法希捷硬盘维修工具一款省时、省钱、省数据的系统磁盘维护工具。

希捷硬盘维修工具的功能:可以读写串行ROM、查看AGE/PGM、清理健康值;A/B级自动修复,强制读写数据、电机停转或者启动;能确定硬盘驱动器是否正确运行,并帮助检测文件系统故障;功能强大,操作简单快捷,界面友好;希捷硬盘修复工具使用方法:第一先把硬盘固定在开盘机上。

没有开盘机的话,也要想办法固定好。

或者由另外一个人按好。

第二,去掉上磁铁,把磁头移出盘片,取下磁头。

不要担心磁头划伤盘片。

只要能一次到位划伤是很小的。

即使多步骤移出,划伤也很小的。

即使磁头在这个过程弄坏了。

也可以用好盘的磁头代替。

第三,先拆下电机上的一对螺丝(在一条直径上)。

工具有两个孔,六个牙,先把工具放到主轴电机上面,从两个孔里面对准下面的两个空螺丝位。

然后慢慢调整,就可以对准下面的六个牙了。

能对准其中一个其它的自然就准了。

然后再上配给的螺丝(螺丝主要作用防止操作过程不小心工具掉下碰到盘片)。

上工具的过程也要注意不要碰到盘片。

第四,先左右小幅度转动电机。

后慢慢转动的幅度越来越大,最后长左或者长右转电机,直到感觉电机和平常的阻力一样的就可以先上电看下速度。

(这个过程大概需要花半个到一个小时甚至更久)如果速度正常了,就下螺丝,工具,上磁头。

如果速度不正常继续转电机,或者一直通电空转,可能过几个小时速度就上来正常了。

速度正常后上磁头就可以拷贝数据了。

通电测试速度的时候工具必须拿下来。

注意事项:转电机时两边用力均匀,可以提高成功率。

最好别一手用力多一手少。

最好用坏盘先练习,找感觉。

不要一开始就用客户盘练手。

希捷硬盘维修工具的更新内容:新增加了F3T修复功能,可以对F3T通病进行修复。

希捷刷固件

希捷刷固件

低成本修复因希捷固件门而被锁的硬盘(也就是BIOS识别不到或容量显示为0的硬盘)(转载)BUG描述:各位朋友, 本人2008.12购买了Seagate ST31000333AS 1TB 7200.11 32MB SD15 硬盘+ SSK星光SATA硬盘盒=> 大容量移动硬盘. 主要用于收集高清电影以及相关资料. 至今为止, 已收集了将近800GB的数据, 其数据之珍贵, 非千万言语能表达...结果于2009-04-23一次正常关闭后, 隔了两个小时后再打开, 电脑无法识别U盘! 右下角也没有任何的图标, 但依然可感受到硬盘内电机转动的声音. 反复开关几次后, 依旧. - -!! 拆出硬盘, 然后直接安装在台式机的第二个SATA接口中, 结果还是一样! 可听到类似于CD-ROM一样的光盘自检声音, 但电脑对此硬盘毫无反应... - -||解决过程:首先在中国硬盘基地找了花钱的方法, 我晕, 几千块大洋, 肯定不干了, 有人提议送希捷客服, 但是, 在论坛看到那样的结果, 我都心寒了.... 然后, 又找到了cbw22137兄弟提供的方法. 这种方法得首先需要你先找一款相同型号的另一块未格式化的硬盘, 采用它的完好固件的板卡来对旧硬盘进行修复... 但是, 现在要找这样一块硬盘, 谈何容易啊, 我在淘宝搜了个底朝天, 基本上大多数的硬盘商都问过了, 停产了, 没货了.... 于是, 只好再求助于互联网...皇天不负有心人, 经过几天的努力搜索, 终于在论坛的硬件版块搜到了几个置顶的贴子(几个贴子均高达60几页, My God!), 其中,Gradius2的贴子提供的方法最完美! 因为成本及可操作性等都很适合我, 而且最重要的是, 整个过程完全DIY, 再加上本人对电子技术拥有极大的兴趣, 所以... 一番细心看贴后, 抄下所有的电子配件和工具, 然后速速查阅相关的电子资料: 如芯片的接脚, 板卡的各型号等. 一切就绪后, 接着开始紧锣密鼓的张罗所有设备的采购... 提到采购, 这个过程对于我们这些业余者来说,相当之烦琐... 有一些常用的工具可在当地电脑城电子商店内购买到,不过千万要小心别被骗了. 其实呢, 我建议大家可在一些信誉较好的淘宝网内的, 电子商店购买一次将所有的凑齐... 其实早在4-30我已收到TTL板卡, 不过结果空喜一场, 板卡芯片故障, 一番折腾后, 终于在2009-05-02(5.2上午才收到淘宝网店的电子巾帼老板MM重新给我寄来的RS232-TTL板卡, 7.5元), 嘿嘿, TTL板卡的TTL输出MM并没有帮我焊上, 只有自己加工了: 一番小焊接工程后(2.54杜邦端口的排针), 接着马上就要赶着出去看房子了... 晚上18点回到家, 继续奋战... 很不幸, 遇到了一个大大的问题, 因为一开始我为了方便, 是在我的笔记本上操作的, 所以硬盘的供电则利用了硬盘盒的电源, 接上电源, 超级终端总是收到一大堆的垃圾字符, 郁闷, 思考,再仔细看贴,至少尝试过30+以上次数,一直在尝试.直到2:00多,实在顶不住了,就洗了个澡,然后带着思考的头脑没多久就和周公继续讨论这个问题了... 今天早上6点半左右起来后... 继续回到战场, 打开, 一边仔细翻贴(/board/index.php?showtopic=128807&hl=7200.11, 非常感谢作者: Gradius),一边在思考总结着新的可行性方案... 一直到下午的14:00, 哈哈,终于, 曙光出现了! 我那个激动呀! 甭提了...在展开修复工作之前,首先,需要您准备好以下电子元件和相关操作用到的工具:(淘宝网 ,或当地的电子配件市场有以下电子元件和相关工具购买。

希捷固件门硬盘动手修复教程汇总

希捷固件门硬盘动手修复教程汇总

希捷固件门硬盘动手修复教程希捷问题产品包括:1TB版酷鱼7200.11,1.5TB、750GB、640GB、500GB、320GB、160GB版的7200.11,以及酷鱼ES.2 SATA、SV35系列和迈拓MiamondMax 22系列产品,主要为2008年12月制造。

希捷Barracuda 7200.11ST31000340AS、ST31000640AS、ST3750330AS、ST3750630AS、ST3640330AS、ST3640630AS、ST3500320AS ST3500620AS、ST3500820AS、ST31500341AS、ST31000333AS、ST3640323AS、ST3640623AS、ST3320613AS ST3320813AS、ST3160813AS希捷Barracuda ES.2 SATAST31000340NS、ST3750330NS、ST3500320NS、ST3250310NS迈拓 DiamondMax 22STM31000340AS、STM31000640AS、STM3750330AS、STM3750630AS、STM3500320AS、STM3500620AS、STM3500820AS、STM31000334AS、STM3320614AS、STM3160813AS故障描述:1、机器自检缓慢,显示"Detecting IDE drives..."。

2、无法启动系统,光盘启动Windows PE或分区软件,均无法找到硬盘。

3、硬盘灯常亮,硬盘马达转动正常。

材料篇USB转TTL模块(淘宝上购买的,带有驱动光盘)T6螺丝刀一把(松动硬盘螺丝使用)剪刀一把(拨线使用)银行卡保护套一个(用来切断马达的电源)一台能正常启动,带有USB接口的电脑(连接数据线,调试硬盘之用,使用WIN XP)SATA硬盘电源(SATA电源一定使用原生的SATA电源接口,不要使用四针转SATA接口,也不要使用硬盘盒的SATA电源,否则可能出现不可预知的故障)1、连接硬盘。

修复而不是丢弃(续)过保希捷硬盘固件维修实战

修复而不是丢弃(续)过保希捷硬盘固件维修实战

修复而不是丢弃(续)过保希捷硬盘固件维修实战作者:黄健来源:《电脑爱好者》2014年第16期自校准拯救希捷硬盘对于出故障的过保希捷硬盘,自校准是一个大福音。

与修复WD硬盘不同,希捷硬盘的自校准需要串口指令线和工具软件的配合。

串口指令线可以上淘宝购买一条,最好是希捷维修专用的,这样连接起来方便些(扩展阅读1)。

而工具软件则首选免费的STCOMTOOLS(下载地址:http:///c0b2ve4cuy)扩展阅读1:希捷硬盘串口通讯目前市场上硬盘类型和型号众多,但基本上可以当做一个小型嵌入式系统来看。

为了方便生产调试等,大部分硬盘厂商都在硬盘电路板上添加了UART界面调试终端(UART是非同步串行通信口的总称,COM是PC上异步串行通信口的简写)。

目前已知的有希捷、三星等具备该接口。

通过串口调试终端,可以查看硬盘的运行情况和修改参数、更新固件、执行测试流程等。

市面常见的希捷维修工具同样是基于串口连接和指令维修开发的,好处在于对指令和操作提供了菜单式的操作。

校准前的准备工作在关闭PC电源的情况下用串口指令线将硬盘和PC之间相连(图1),开机后系统会自动安装驱动并识别出对应的COM端口,可以通过设备管理器查看(图2)。

打开STCOMTOOLS,选择指令线所在的COM口。

选择波特率,F3家族硬盘波特率请设为38400(扩展阅读2),之前的盘(比如7200.10及以下)设置为9600。

设置好COM口和波特率以后点击“打开串口”,再点击“认盘”按钮会出现一段硬盘信息(图3)。

扩展阅读2:何谓F3家族硬盘本实战教程仅针对希捷10代以下盘,而针对11~12代(及之后)F3家族的硬盘目前尚未见披露自校准方法,故不适用。

因为F3跟酷鱼以及更早的家族固件结构已经完全不一样了。

根据PC3000 FOR UDMA希捷说明手册的说法:希捷工厂这样做是为了统一SATA和SCSI硬盘的生产线。

F3系列固件结构已经基于SCSI固件结构做了很大改变,这就是为什么该系列硬盘固件跟以前的不一样。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

希捷固件门硬盘动手修复教程
希捷问题产品包括:
1TB版酷鱼7200.11,1.5TB、750GB、640GB、500GB、320GB、160GB版的7200.11,以及酷鱼ES.2 SATA、SV35系列和迈拓MiamondMax 22系列产品,主要为2008年12月制造。

希捷Barracuda 7200.11
ST31000340AS、ST31000640AS、ST3750330AS、ST3750630AS、ST3640330AS、ST3640630AS、ST3500320AS ST3500620AS、ST3500820AS、ST31500341AS、ST31000333AS、ST3640323AS、ST3640623AS、ST3320613AS ST3320813AS、ST3160813AS
希捷Barracuda ES.2 SATA
ST31000340NS、ST3750330NS、ST3500320NS、ST3250310NS
迈拓 DiamondMax 22
STM31000340AS、STM31000640AS、STM3750330AS、STM3750630AS、STM3500320AS、
STM3500620AS、STM3500820AS、STM31000334AS、STM3320614AS、STM3160813AS
故障描述:
1、机器自检缓慢,显示"Detecting IDE drives..."。

2、无法启动系统,光盘启动Windows PE或分区软件,均无法找到硬盘。

3、硬盘灯常亮,硬盘马达转动正常。

材料篇
USB转TTL模块(淘宝上购买的,带有驱动光盘)
T6螺丝刀一把(松动硬盘螺丝使用)
剪刀一把(拨线使用)
银行卡保护套一个(用来切断马达的电源)
一台能正常启动,带有USB接口的电脑(连接数据线,调试硬盘之用,使用WIN XP)
SATA硬盘电源(SATA电源一定使用原生的SATA电源接口,不要使用四针转SATA接口,也不要使用硬盘盒的SATA电源,否则可能出现不可预知的故障)
1、连接硬盘。

硬盘的串口端一般是用不上的,USB转TTL模块就是要连接硬盘上的串口。

使用耳机线做固定可以很方便地将USB转TTL模块与硬盘连接起来。

重要提示:请注意下图硬盘串口部分,TX、RX左边还有两个针脚被套着的(已被短接)。

这两个针脚需要短接,否则在激活超级终端的时候会出现问题。

注意:连接时,是将USB转TTL模块上的TX与硬盘上的RX相连,将USB转TTL模块上的RX与硬盘上的TX相连。

2、切断马达电源。

我使用的是银行卡套,塑料绝缘材料,剪下一片,有2cm宽即可。

拆下硬盘PCB板上离马达最近的螺丝,同时也拧送另外几颗,按照下图把塑料片塞进去。

(有条件可以拆开所有6颗螺丝,看看马达金手指与PCB电路板上的触电位置。

我的硬盘还没有过保,有个封条,所以没有完全拆开。

)如果塞好后不放心,可以连接一下SATA电源,看看硬盘马达是否在转动。

1、安装USB转TTL模块驱动。

将USB转TTL模块插入电脑中,电脑发现新硬件,安装配套光盘上的驱动程序。

2、下载串口调试助手,测试串口是否正常。

此时只需用USB转TTL模块将电脑与硬盘连接起来,毋须接上SATA电源。

点击手动发送,RX数值应该跟随TX数值一起变化。

如果接受区出现乱码,请拔下USB转TTL模块,多试试几次。

注意:如果串口调试助手测试正常就行,如果遇见RX数值与TX数值不对应,可以直接尝试下面一个步骤,设置并激活超级终端。

3、设置超级终端。

运行Windows XP自带的超级终端(开始-所有程序-附件-通信-超级终端)。

根据下图
操作。

4、输入指令,调试硬盘(这时硬盘与电脑使用USB转TTL模块连接,并且接上SATA电源,马达不转。

)很可惜,我在输入指令的时候忘记保存截图了,需要截图的可以参考其他网友的帖子。

接下来,会出现一个空白的命令控制界面。

按下Ctrl+Z激活调试终端,会出现F3 T>。

注意,如果这时出现的是一个箭头符号,或者其他乱码,那么应该是RX与TX的线接反了,调换一下位置。

下面指令请注意大小写!!!
首先我们需要进入2级指令。

输入/2,回车:
F3 T>/2
F3 2>
(操作这一步前请等待20秒)接着,我们需要停止板卡的马达电路。

输入Z,回车:
F3 2>Z
成功,将看到下面的字符出现:
Spin Down Complete
Elapsed Time 0.147 msecs
现在来到关键时刻,这个操作一定要注意,不要将T6锣丝刀碰到PCB的电路!!!
首先,抽出硬盘马达的纸片,小心的利用T6 六角锣丝刀紧上所有螺丝,然后输入U,回车。

F3 2>U
成功的话,你可听到一阵硬盘马达的转动声后,终端将出现:
Spin Up Complete
Elapsed Time 7.093 secs
接着,我们要继续。

这个操作要进入1指令,输入/1。

回车:
F3 2>/1
F3 1>
现在,让我们清除S.M.A.R.T。

创建S.M.A.R.T扇区。

输入N1。

回车:
F3 1>N1
F3 1>
接下来的一步,是清除G-List,有人说这一步是可选的, 如果我们这一步没有执行,修复完成后,如果硬盘没有再出现BUSY错误,这一步将不是必须的。

但是,我还是为了保险,执行了它:
清除G-List(修正检测链表),输入/T,回车:
F3 1>/T
F3 T>
进入T级命令后,输入下面的i4,1,22再回车:
F3 T>i4,1,22
来到关键时刻,拔掉硬盘的PC供电的SATA电源,终端上显示:(我拔下SATA电源时并没有显示Rst ox20M,显示的还是F3 T>)
Rst 0x20M
接下来,我们不用做任何事,耐心计数等待10秒到10分钟左右后,再插上SATA电源, 将完成硬盘的重启!然后,在终端上,我们再次CTRL+Z,进入硬盘调试模式,终端显示:(我还是显示的是F3 T>)ASCII Diag mode
来到最后一步了,这个将帮你重建硬盘的索引区到固件内,以下的指令请仔细对照后,方按下回车执行。

否则将可能导致数据丢失:
F3 T>m0,2,2,,,,,22
输入以上指令后,不用担心,如果没有问题,这个指令执行可能需要15~30秒钟左右(有网友反馈此命令运行超过十分钟,请大家耐心等待),终端将出现下列内容:
Max Wr Retries = 00, Max Rd Retries = 00, Max ECC T-Level = 14, Max Certify Rewrite Retries = 00C8 User Partition Format 10% complete, Zone 00, Pass 00, LBA 00004339, ErrCode 00000080, Elapsed Time 0 mins 05 secs
User Partition Format Successful - Elapsed Time 0 mins 05 secs
大功告成!!!拔掉USB转TTL模块,迅速接上SATA数据线,启动电脑,自检没有任何问题,出现了熟悉的画面!!!
硬盘检测数据,现在仍然是SD15的问题固件。

新固件是SD1A,需要刻录成光盘安装。

希捷固件问题检测软件能检测到问题,显示可以升级,但是点击New Firmware Check,却找不到下载镜像文件的网站页面。
