广联达软件操作步骤

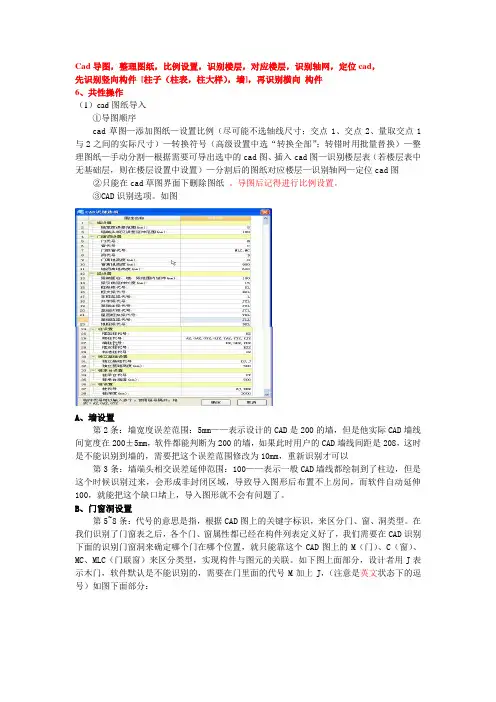

Cad导图，整理图纸，比例设置，识别楼层，对应楼层，识别轴网，定位cad，先识别竖向构件[柱子（柱表，柱大样），墙]，再识别横向构件6、共性操作（1）cad图纸导入①导图顺序cad草图—添加图纸—设置比例（尽可能不选轴线尺寸；交点1、交点2、量取交点1与2之间的实际尺寸）—转换符号（高级设置中选“转换全部”；转错时用批量替换）—整理图纸—手动分割—根据需要可导出选中的cad图、插入cad图—识别楼层表（若楼层表中无基础层，则在楼层设置中设置）—分割后的图纸对应楼层—识别轴网—定位cad图②只能在cad草图界面下删除图纸。

导图后记得进行比例设置。

③CAD识别选项。

如图A、墙设置第2条：墙宽度误差范围：5mm——表示设计的CAD是200的墙，但是他实际CAD墙线间宽度在200±5mm，软件都能判断为200的墙，如果此时用户的CAD墙线间距是208，这时是不能识别到墙的，需要把这个误差范围修改为10mm，重新识别才可以第3条：墙端头相交误差延伸范围：100——表示一般CAD墙线都绘制到了柱边，但是这个时候识别过来，会形成非封闭区域，导致导入图形后布置不上房间，而软件自动延伸100，就能把这个缺口堵上，导入图形就不会有问题了。

B、门窗洞设置第5~8条：代号的意思是指，根据CAD图上的关键字标识，来区分门、窗、洞类型。

在我们识别了门窗表之后，各个门、窗属性都已经在构件列表定义好了，我们需要在CAD识别下面的识别门窗洞来确定哪个门在哪个位置，就只能靠这个CAD图上的M（门）、C（窗）、MC、MLC（门联窗）来区分类型，实现构件与图元的关联。

如下图上面部分，设计者用J表示木门，软件默认是不能识别的，需要在门里面的代号M加上J，（注意是英文状态下的逗号）如图下面部分：第9~11条：离地高度。

即门窗洞图元导过来后默认的离当前层底标高的距离。

门一般都是离地0mm，窗默认900mm，如果设计的工程是多数窗离地时1000mm，则可以把这个默认值改为1000mm，这样就不用导过来之后一个一个改窗离地高度了C、梁设置第13条：梁端距柱、墙、梁范围内延伸：100——同第3条，表示一般CAD梁线都绘制到了柱边，但是这个时候识别过来，可能导致梁与柱未接触，导致钢筋计算错误，而软件自动延伸100，就能把这个缺口补上，就能正确计算梁锚固了。

第14条：梁引线延伸长度：15——引线是用于关联梁图元和名称的，没有引线，软件就不知道这个梁的名称等相关属性，而这个15表示引线与梁边线距离，如果引线与梁边线距离大于15，软件不能识别，需要修改这个值才行。

如下图，引线与梁边线相差30mm，软件不能识别，需要把15改为≥30的值才行引用图纸: CAD识别培训课件\03-CAD应用技巧及问题处理\08-梁\L14引线超过15.gvd第15~23条：同5~8条，根据梁名称确定类型，因为各种梁类型的钢筋计算方式不同，所以在识别时，必须分开。

这里需要提醒的是，由于框架梁和基础梁算法差异大，而很多设计院会在基础层标注一个DL，这个DL究竟是应该用基础梁还是框架梁，需要先搞清楚，非则会前功尽弃。

最好找相关人员确认后再识别，如果这个DL（地梁）是基础梁，则把第19行后边的JZL改为JZL,DL（如下图上半部分）；如果这个DL（地梁）是框架梁，则把第15行后边的KL改为KL,DL（如下图下半部分）D、柱设置柱大样图比例设置。

第25~29行：同15~23条，在识别时候，通过这个名称，来判断柱类型；注意点：目前有些图纸上会用Q1、Q2来表示暗柱，需要在第26行暗柱里面，代号里面加上Q，如下图所示E、独基、桩承台、桩设置第31、34、37行：代号意义同25~29行，在识别时候，通过这个名称，来判断构件类型。

同样，由于这些基础作用有点类似，所以代号有时候也会交叉使用，比如软件默认ZJ、WKZ是桩，但是有些设计者把承台也用ZJ表示，这时就需要把ZJ从桩类型剪切到桩承台，如图：第32、35、38行：主要给导过来的独基、承台、桩一个默认高度（因为识别的时候是不能识别高度的），就像前面识别独基、桩承台、桩里面写的一样，可以省掉一个一个修改图元高度的时间（2）建模顺序①框架结构：柱—梁—板—基础—其他②框剪结构：柱及墙柱—剪力墙—梁及墙梁—板—基础—其他③砖混结构：砌体墙—构造柱—圈梁—板—基础—其他（3）快捷操作①直线绘图时，按滚轴取消刚定的点②扑捉交点不准：交点—选第1条边—交点—选第2条边③画错图元：ctrl+左键回退7、柱（1）cad导入：①识别柱表：A、CAD原始文字标注错误的红色标记提醒：在标高段错误的红色字体上，双击鼠标左键，直接修改正确即可B、标高范围中出现汉字的处理：直接双击鼠标左键，将汉字描述修改为具体数值即可。

新版本中，增加了批量替换功能，可以直接将汉字描述内容替换为具体的标高值。

C、进入软件中柱表，确认无误后，需要点击“生成构件”。

这样才完成了构件的定义。

往往有时候忽略了这点，直接点击确定。

结果在要“绘制柱”时发现，构件列表中怎么没有柱构件。

原因就在此了！D、当柱表全部识别完毕，首层的柱子已经全部绘制到相应位置，那首层以上的柱我们如何快速处理？可以使用楼层菜单下的“复制选定图元到其它楼层”，将首层的图元位置复制到其他楼层，而柱子的属性使用柱表识别过来的属性。

复制的时候，如果当前楼层已经绘制了柱构件图元，那么软件会弹出“同位置图元/同名构件处理方式”界面，我们一般选择：覆盖同位置同类型图元/只复制图元，保留目标层同名构件属性②柱大样A、提取柱标识、柱边线、钢筋线后，通过点选、框选或自动识别柱大样。

自动识别一般对于比较标准的cad柱大样图识别。

点选识别后，打开属性对话框，核对柱尺寸和钢筋信息；当有未识别的钢筋或箍筋时，通过“柱截面编辑功能”补充绘制。

B、识别柱大样时，首先要提取柱边线、柱标识和钢筋线，要保证提取的图层正确（部分绘图不标准可能柱边线和标注在一个图层需要调整一下），柱标识包括柱的集中标注线、集中标注信息、原位标注截面尺寸和钢筋标注信息。

识别柱大样的大样图中尺寸标注必须齐全，软件根据尺寸标注生成相应的多边形；标注不全则无法正确识别截面。

C、有些时候暗柱表中的柱边线和平面图中的柱边线是在同一个图层，这个时候提取边线会一起提取过去，若不进行处理，在后续自动识别时，会多生成一些构件。

所以，建议当发现有多提取的图层信息，需要先还原CAD图元。

点击“还原CAD图元”功能，选择需要还原的CAD图元，点击右键确认。

③识别柱A、自动识别柱对于框架结构，单独的柱平面布置图，一般采用自动识别柱比较多。

但对于有些柱钢筋信息是通过原位放大截面来表示的，也可以通过自动识别柱方式，不过需要特殊处理一下：点击自动识别柱，放大的柱截面被识别成放大比例的柱图元；打开构件属性，对照柱截面检查一下柱构件的截面尺寸，若发现构件中尺寸与图纸标注不一致时，则对照图纸调整；然后将放大比例的柱图元删除，再选中对应的柱构件点式布置即可。

（为什么不选中图元修改属性呢？是因为钢筋中截面属性是私有属性。

直接修改构件的截面信息，是便于后续直接复制到其他楼层或再布置构件时方便）B、框选识别柱边线和墙边线是同一条线表示，识别柱时，通过反框选可以快速识别和布置暗柱。

具体步骤：按照之前介绍的步骤完成图纸中暗柱表的识别；切换到“识别柱”，点击“提取柱边线”，右键确认（注：当提取柱边线时，墙边线也一起提取过去了，这里不用管它）；再点击“提取柱标识”，右键确认；点击“框选识别柱”；反拉框选要识别的柱边线和标识，点击右键，即可完成暗柱识别。

（注：①有些图纸需要一个一个框选识别，若几个一起框选，会把本身是墙的部分识别成了一个大暗柱；②为什么用反选拉框呢？因为在软件中正拉框和反拉框框选的范围是不一样的。

反拉框可以把暗柱围成的边线均选中，且不会多选其他封闭区域的暗柱边线，这样始终就能框选一个封闭区域。

就可以识别暗柱了；③框选识别还可以用于局部识别，对于CAD图纸中图层比较杂乱比较适用。

）C、按名称识别柱在图纸中如果有多个KZ-1，则只会对一个柱进行详细标注（截面尺寸、钢筋信息……），而其他柱只标注柱名称，对于这种CAD图纸就可以使用“按名称识别柱”进行柱识别的操作。

④剪力墙暗柱导入CAD图后，被识别成框架柱软件中剪力墙与柱相交判断是暗柱还是端柱的原则：厚度同剪力墙取暗柱节点，厚度不等于剪力墙取端柱节点。

方法一，在识别时有个选项，各种代号对应哪种柱。

箍筋识别不过来，有可能，这需要手工输一下了。

方法二，框架柱与暗柱钢筋不同，识别成框架柱的暗柱，选中后，在属性中将类别修改为暗柱即可。

识别柱大样时识别到的柱构件，箍筋信息在大样图中显示，不在属性中显示，大样图中识别的箍筋形式与设计不符时，要按设计重新画上。

⑤暗柱和剪力墙是连在一起的，识别时怎么处理？先识别墙，然后识别柱大样，把柱大样矫正完毕后识别柱，记得把识别到的柱构件改成暗柱，识别柱的时候CTRL+鼠标左键点到暗柱在墙里面的那条短边线上（2）边角柱：顶层判断。

但必须画好梁后再用“判断边角柱”。

（3）软件操作①调整柱端头：f3、f4、shift8、剪力墙（1）cad导入识别墙—识别墙表—提取墙边线—提取门窗线—读取墙厚—识别墙①识别墙：（前提是已经完成了提取墙边线和读取墙厚操作）A、自动识别B、点选识别C、框选识别②识别墙过程中，如何正确处理“洞口最大宽度”？洞口最大宽度表示：当墙上洞口宽度小于所设值时墙直接贯通，当墙上洞口宽度大于所设值时，墙自洞口处断开。

（2）墙钢筋表示①水平分布筋：（2）a10@200表示内外二排一致（1）a10@200 +（1）a12@200表示内外二排不一致（2）a10@200/（2）a12@200表示内外型号一致，隔一布一（2）a10@200[1000]+（2）a12@200[2000]+....高度从下往上①画墙时从端到端，直线②剪力墙从暗柱边开始画，即包括暗柱③剪力墙上连梁，在门窗洞构件中9、梁(1)比赛时①用cad导入，但原位标注要手动绘或一根根修改“自动提取梁标注”多用于CAD图中梁集中标注和原位标注在一个图层上的情况。

当梁集中标注和原位标注不在同一个图层时，推荐分开进行提取梁集中标注和原位标注。

注意：基础梁与框架梁的原位标注相反，因受力相反。

②连梁表识别，无原位标注③延伸梁后必须重提梁跨，重提梁跨后可删除支座、设置支座。

④对于同名称的梁，CAD图中一般只对其中一道进行标注，识别时需要先识别详细标注的梁，然后再识别其他未详细标注的梁，或者可以使用应用同名梁功能。

例如同是kl2，但原位标注不同，一个标注全，另一个只标注梁号：应用同名称梁的功能。

应用到同名称梁的含义：将原位标注全部复制过去。
