地下水动力学
地下水动力学(第一章 渗流理论基础-2-专)
∂2H ∂2ψ ∂2H ∂2ψ −K = ; −K =− 2 ∂x∂y ∂y2 ∂y∂x ∂x
二、流网及其性质
流网:在渗流场内,取一组流线和一组等势线 组成的网格。 流网的性质: 流网的性质: 1. 在各向同性介质中,流线与等势线处处垂直, 故流网为正交网格。 证明:等水头线和流线的梯度为:
gradH = ∇H = ∂H ∂H i+ j ∂x ∂y
一般地下水流都为Darcy流。 思考题
§1—3 岩层透水特征分类和渗透系数张量 一、岩层透水特征分类 据岩层透水性随空间坐标的变化情况,将岩层 分为均质的和非均质的两类。 均质岩层:在渗流场中,所有点都具有相同的 渗透系数。 非均质岩层:在渗流场中,不同点具有不同的 渗透系数。 非均质岩层有两种类型:一类透水性是渐变的, 另一类透水性是突变的。 均质、非均质:指 与空间坐标的关系 与空间坐标的关系, 均质、非均质 指K与空间坐标的关系,即不同位 是否相同; 置K是否相同; 是否相同
K1M1 + K2M2 M1 + M2 Kp − Kv = − M1 M2 M1 + M2 + K1 K2 M1M2 = >0 (K1M1 + K2M2 )(M1 + M2 )
(K1 − K2 )
2
地下水动力学
1,地下水动力学:研究地下水在孔隙岩石,裂隙岩石和岩溶(喀斯特)岩石中运动规律的科学第一章渗流理论基础2,多孔介质:在地下水动力学中,把具有孔隙的岩石称为多孔介质3有效空隙:互相连通的,不为结合水所占据的那一部分空隙4,有效孔隙度:有效孔隙体积与多孔介质总体积之比5,贮水率:又称释水率面积为一个单位,厚度为一个单位,当水头降低一个单位时所能释放出的水量贮水系数(释水系数)=贮水率乘以含水层厚度表示面积为一个单位,厚度为含水层全厚度的含水层主体中,当水头改变一个单位时弹性释放或贮存的水量贮水率与贮水系数相互关系:1,都是表示含水层弹性释水能力的参数2,对于承压含水层,只要水头不降低到隔水底板以下,水头降低只会引起弹性释水,可用贮水系数表示这种释水能力3,对于潜水含水层,当水头下降时可引起两部分水的排出(1,在上部潜水面下降引起重力排水,用给水度表示重力排水的能力2,在下部饱水部则引起弹性释水,用贮水率表示这一部分的释水能力)弹性释水和重力排水的不同点:1,影响范围不同(弹性释水影响整个承压含水层,重力释水影响潜水含水层和包气带)2,和时间有关(1 弹性释水瞬时完成不随时时间变化 2 重力释水存在滞后效应是时间的函数)3 两只大小不同(弹性释水系数多在0.001-0.00005之间重力排水参数在0.1-0.01之间)7 渗流:假设这种假想水流运动时,在任意岩石体积内所受的阻力等于真是水流所受的阻力,通过任意断面的流量及任一点的压力或水头均和实际水流相同,这种假想水流称为渗流渗流与实际水流相比相同点:阻力相同水头相同流量相同8 渗流速度:代表渗流在过水断面上的平均流速,时一种假想流速实际平均流速:在空隙中的不同地点,地下水运动的方向和速度可能不同平均速度称为实际平均速度测压管水头:H_z=z+p/r水位:一般用在野外,基准面相同(黄海水位标高)水头:基准面可任意选定水位是一种特殊的水头9 地下水头:书十页10,水力坡度:把大小等于坡度值,方向沿着等水头面的法线指向水头降低方向的矢量称为水力坡度p1111,地下水运动特征的分类p11运动要素:表征渗流运动的物理量,主要有渗流量Q,渗流速度V ,压强P,水头H等按运动要素和时间的关系分为:(1)稳定流:运动要素不随时间变化;(2)非稳定流:运动要素随时间变化按地下水运动方向和空间坐标的关系:一维运动,二维运动,三维运动12,层流:流速较小时,液体质点做有条不紊的线性运动,彼此不相掺混紊流:流速较大时,液体质点的运动轨迹曲折混乱,互相掺混13,Dacry在此处键入公式。
地下水动力学1
地下水动力学:是研究地下水在孔隙岩石、裂隙岩石和喀什特岩石中运动规律的科学。
多孔介质:具有孔隙的岩石孔隙介质=多孔介质:含有孔隙水的岩层,如砂层或疏松砂岩贮水率:面积为1平方m、厚度为1m的含水层,当水头下降1m时释放的水量。
贮水系数:面积为1个单位,厚度为含水层整个厚度(M)的含水层柱体中,当水头改变一个单位时弹性释放或贮存的水量。
渗流:用一假象的水流代替真实的水流,这种假想的水流的性质和真实的地下水相同,但它充满了既包含岩石颗粒所占据的空间,同时,假设这种假想的水流运动时,在任意岩石体积内所受的阻力等于真实水流所受的阻力;通过任意断面的流量及任一点的压力或水头均和实际水流相同。
这种假想的水流称为渗流渗流速度:通过过水断面(A)有一个渗流量(Q)则为渗流速度V水力坡度:大小等于梯度值,方向沿着等水头面的法线指向水头降低方向的矢量Depuit假设:由于坡角θ很小可以用tanθ代替sinθ,意味着假设潜水面比较平缓,等水头面铅直,水流基本水平,可忽略渗流速度垂直分量V。
完整井:贯穿整个含水层,在全部含水层厚度上都安装有过滤器,并能全面进水的井不完整井:水井没有贯穿整个含水层,只有井底和含水层的部分厚度上能进水水跃:井中水位与井壁水位不一样配线法步骤:1、在双对数坐标纸上绘制W(u)-1/u的标准曲线2、在另一张模数相同的透明双对数纸上实施的s-t/r平方曲线3、将实际曲线置于标准曲线上,在保持对应坐标轴彼此平行的条件下相对平移,直至两曲线重合为止4、任取一匹配点记下匹配点的相应坐标值,代入公式求参数。
地下水向完整井运动的特点:1、在含水层和径向距离的比值r/M<1.5~2.0的区域内,流线有明显的弯曲,而且离不完整井越接近,弯曲越厉害形成三维流区。
在r/M>1.5~2.0的地方,流线近于与层面平行,垂向分速度很小,由三维流过度为平面径向流。
2、不完整井的流量小于完整井的流量3、必须考虑过滤器在含水层中的位置和顶底板对水流状态的影响,如果含水层很厚,则可近似忽略隔水底板对水流的影响,按半无界厚含水层来研究。
地下水动力学第一章(xiu)
J = Av + Bv 2
2. 1912年克拉斯诺波里斯基提出紊流公式:
v = KJ
1 2
四、达西定律的微分形式
微分形式: 微分形式:
五、渗透系数(hydraulic conductivity) 渗透系数( )
是重要的水文地质参数, 是重要的水文地质参数,它表征在一般正常条 件下对某种流体而言岩层的渗透能力 (permeability) v=KJ; ; 当J=1时,K=v 时
渗透率k 渗透率 (intrinsic permeability)
表征反映介质几何特性
γ K =k µ
γ: 比重;µ:动力粘滞性系数; 比重; 动力粘滞性系数; 渗透率k 反映介质几何特性,量纲[L ; 渗透率 :反映介质几何特性,量纲 2];
常用单位:cm2; 石油地质中用达西: 1 达西=9.8697*10-9cm2.
1 v( P) = V0
∫
V0 v
u ' dVv
渗透流速与实际流速关系
vA = uAv = Q Av v=u = une A v = neu
渗透流速与实际流速关系
三、水头与水力坡度
u2 总水头H = z + + γ 2g p p u2 Q 《z + = H p 测压水头; 2g γ ∴H p ≈ H
典型体元的定义
称为典型体元。 把V0称为典型体元。 引进REV后就可以把多孔介质处理为连续 引进REV后就可以把多孔介质处理为连续 REV 这样多孔介质就处处有孔隙度 处处有孔隙度了 体,这样多孔介质就处处有孔隙度了。 REV究竟有多大? REV究竟有多大? 究竟有多大 REV相对于单个孔隙是相当大的, REV相对于单个孔隙是相当大的,但相对 相对于单个孔隙是相当大的 于渗流场又是非常小的。 于渗流场又是非常小的。
地下水动力学习题及答案(1)
18.在同一条流线上其流函数等于_常数_,单宽流量等于_零_,流函数的量纲为__ __。
19.在流场中,二元流函数对坐标的导数与渗流分速度的关系式为_ _。
20.在各向同性的含水层中流线与等水头线_除奇点外处处正交_,故网格为_正交网格_。
3.在多孔介质中,不连通的或一端封闭的孔隙对地下水运动来说是无效的,但对贮水来说却是有效的。
4.地下水过水断面包括_空隙_和_固体颗粒_所占据的面积.渗透流速是_过水断面_上的平均速度,而实际速度是_空隙面积上__的平均速度。
在渗流中,水头一般是指测压管水头,不同数值的等水头面(线)永远不会相交。
5.在渗流场中,把大小等于_水头梯度值_,方向沿着_等水头面_的法线,并指向水头_降低_方向的矢量,称为水力坡度。水力坡度在空间直角坐标系中的三个分量分别为_ _、 _和_ _。
31.在均质各向同性的介质中,任何部位的流线和等水头线都正交。(×)
32.地下水连续方程和基本微分方程实际上都是反映质量守恒定律。(√)
33.潜水和承压水含水层的平面二维流基本微分方程都是反映单位面积含水层的水量均方程。(√)
34.在潜水含水层中当忽略其弹性释放水量时,则所有描述潜水的非稳定流方程都与其稳定流方程相同。(×)
27.沿流线的方向势函数逐渐减小,而同一条等势线上各处的流函数都相等。(×)
28.根据流函数和势函数的定义知,二者只是空间坐标的函数,因此可以说流函数和势函数只适用于稳定流场。(×)
29.在渗流场中,一般认为流线能起隔水边界作用,而等水头线能起透水边界的作用。(√)
30.在同一渗流场中,流线在某一特定点上有时候也可以相交。(√)

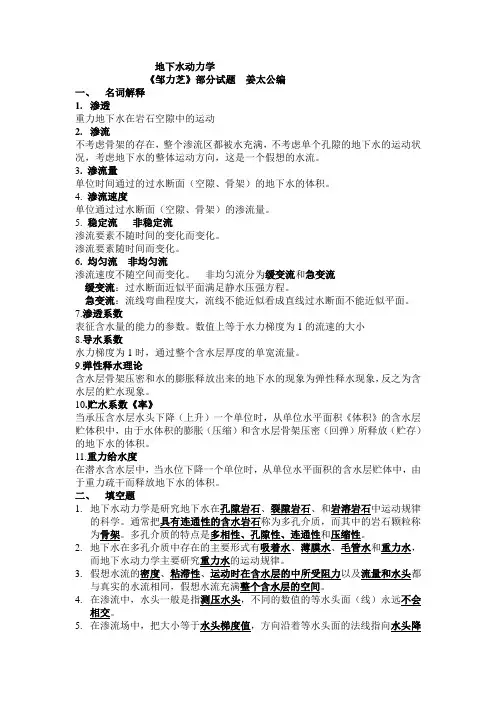

(完整版)地下水动力学试题
地下水动力学《邹力芝》部分试题姜太公编一、名词解释1.渗透重力地下水在岩石空隙中的运动2.渗流不考虑骨架的存在,整个渗流区都被水充满,不考虑单个孔隙的地下水的运动状况,考虑地下水的整体运动方向,这是一个假想的水流。
3. 渗流量单位时间通过的过水断面(空隙、骨架)的地下水的体积。
4. 渗流速度单位通过过水断面(空隙、骨架)的渗流量。
5. 稳定流非稳定流渗流要素不随时间的变化而变化。
渗流要素随时间而变化。
6. 均匀流非均匀流渗流速度不随空间而变化。
非均匀流分为缓变流和急变流缓变流:过水断面近似平面满足静水压强方程。
急变流:流线弯曲程度大,流线不能近似看成直线过水断面不能近似平面。
7.渗透系数表征含水量的能力的参数。
数值上等于水力梯度为1的流速的大小8.导水系数水力梯度为1时,通过整个含水层厚度的单宽流量。
9.弹性释水理论含水层骨架压密和水的膨胀释放出来的地下水的现象为弹性释水现象,反之为含水层的贮水现象。
10.贮水系数《率》当承压含水层水头下降(上升)一个单位时,从单位水平面积《体积》的含水层贮体积中,由于水体积的膨胀(压缩)和含水层骨架压密(回弹)所释放(贮存)的地下水的体积。
11.重力给水度在潜水含水层中,当水位下降一个单位时,从单位水平面积的含水层贮体中,由于重力疏干而释放地下水的体积。
二、填空题1.地下水动力学是研究地下水在孔隙岩石、裂隙岩石、和岩溶岩石中运动规律的科学。
通常把具有连通性的含水岩石称为多孔介质,而其中的岩石颗粒称为骨架。
多孔介质的特点是多相性、孔隙性、连通性和压缩性。
2.地下水在多孔介质中存在的主要形式有吸着水、薄膜水、毛管水和重力水,而地下水动力学主要研究重力水的运动规律。
3.假想水流的密度、粘滞性、运动时在含水层的中所受阻力以及流量和水头都与真实的水流相同,假想水流充满整个含水层的空间。
4.在渗流中,水头一般是指测压水头,不同的数值的等水头面(线)永远不会相交。
5.在渗流场中,把大小等于水头梯度值,方向沿着等水头面的法线指向水头降低的方向的矢量,称为水力梯度。
地下水动力学PDF
H≈Hn=Z+P/g
意义:渗流场中任意一点的水头实际上反映该点单位质量液体具有的总机械 能,地下水在运动过程中不断克服阻力,消耗总机械能,因此沿地下水流程, 水头线是一条降落曲线。
§1—1 地下水运动的基本概念
与水力坡度的大小和方向沿流程律
实验过程:通过供水管从上面注入水,实验中保持恒定水头,水渗经试样 (砂子)以后由出水管流进量筒中,水渗经试样的水头损失用测压管测定。
实验结果:单位时间内通过筒中砂的流量Q与垂直水流方向的介质面积A及 上下测压管的水头差ΔH成正比,与渗透长度L成反比。
等于测压水头(piezometric head),即:
通常称为渗流水头。 在水力学中定义总水头(total head):
式中右端三项分别称为位头(potential head)、压头(pressure head)和 速头(velocity head)。
总水头(Total head )为测压管水头和流速水头之和。
连续的,不同大小的等水头面(线)不能相交。
§1—1 地下水运动的基本概念
4 地下水运动特征分类 (1)渗流运动要素(Seepage elements)是表征渗流运动特征的物理量,主要有 渗流量Q、渗流速度V、压强P、水头H等。
地下水运动方向(Groundwater flow direction)为渗透流速矢量的方向。 (2) 层流与紊流
§1—1 地下水运动的基本概念
(3)渗流速度(Specific discharge/seepage velocity)又称渗透速度、比流 量,是渗流在过水断面上的平均流速。它不代表任何真实水流的速度,只是一种 假想速度。它描述的是渗流具有的平均速度,是渗流场空间坐标的连续函数,是 一个虚拟的矢量。单位m/d,表示为:
地下水动力学
平方向运动规律。
主要研究内容
(3)地下水向井的运动和求参方法,重点是地下水向完整 井的稳定运动和非稳定运动;水井区地下水运动的规律即 垂直运动规律。
(4)地下水向非完整井和边界井的运动; (5)地下水运动中的若干问题(地下水中溶质运移规律、
精品课件欢迎使用
[自读教材·填要点]
一、铁路,更多的铁路 1.地位 铁路是 交通建运设输的重点,便于国计民生,成为国民经济 发展的动脉。 2.出现 1881年,中国自建的第一条铁路——唐山 至开胥平各庄铁 路建成通车。 1888年,宫廷专用铁路落成。
3.发展 (1)原因: ①甲午战争以后列强激烈争夺在华铁路的 修。筑权 ②修路成为中国人 救的亡强图烈存愿望。 (2)成果:1909年 京建张成铁通路车;民国以后,各条商路修筑 权收归国有。 4.制约因素 政潮迭起,军阀混战,社会经济凋敝,铁路建设始终未入 正轨。
用; (9)在含多组分溶质的水流中Darcy定律的表
达形式。
§6 地下水动力学的应用
(1)城市、工矿企业和农业供水:确定水文 地质参数,论证开采方案和预计开采量,预 报开采动态,正确评价地下水资源评价,科 学管理和保护地下水资源。
(2)矿山开采、建筑基坑和沼泽化、盐渍化 区的疏干:设计疏干量、疏干水平,预测疏 干范围、疏干过程,合理选择疏干设备。
目的:
(1)使学生了解学习该课程的意义,以及在生产实 践中能解决的具体问题。
(2)使学生系统掌握地下水运动的基本理论,并能 初步运用这些基本理论分析水文地质问题,建立相 应的数学模型和提出适当的计算方法或模拟方法, 对地下水进行定量评价。
地下水动力学
1、地下水动力学就是研究地下水在孔隙岩石、裂隙岩石、与喀斯特岩石中运动规律的科学。
它就是模拟地下水流基本状态与地下水中溶质运移过程,对地下水从数量与质量上进行定量评价与合理开发利用,以及兴利除害的理论基础。
2、流量:单位时间通过过水断面的水量称为通过该断面的渗流量。
3、渗流速度(比流量):假设水流通过整个岩层断面(骨架+空隙)时所具有的虚拟平均流速,定义为通过单位过水断面面积的流量。
4、实际速度:孔介质中地下水通过空隙面积的平均速度;地下水流通过含水层过水断面的平均流速,其值等于流量除以过水断面上的空隙面积,量纲为L/T。
4、渗流场:发生渗流的区域称为渗流场。
由固体骨架与岩石空隙中的水两者组成5、层流:水质点作有秩序、互不混杂的流动。
6、紊流:水质点作无秩序、互相混杂的流动。
7、稳定流与非稳定流:若流场中所有空间点上一切运动要素都不随时间改变时,称为稳定流,否则称为非稳定流。
8、雷诺数:表征运动流体质点所受惯性力与粘性力的比值。
9、雷诺数的物理意义:水流的惯性力与黏滞力之比。
10、渗透系数:在各项同性介质(均质)中,用单位水力梯度下单位面积上的流量表示流体通过孔隙骨架的难易程度,称之为渗透系数。
11、流网:在渗流场中,由流线与等水头线组成的网络称为流网。
12、折射现象:地下水在非均质岩层中运动,当水流通过渗透系数突变的分界面时,出现流线改变方向的现象。
13、裘布依假设:绝大多数地下水具有缓变流的特点。
14、缓变流:各流线接近于平行直线的运动14、完整井:贯穿整个含水层,在全部含水层厚度上都安装有过滤器并能全断面进水的井。
15、非完整井:未揭穿整个含水层、只有井底与含水层的部分厚度上能进水或进水部分仅揭穿部分含水层的井。
16、水位降深:抽水井及其周围某时刻的水头比初始水头的降低值。
17、水位降落漏斗:抽水井周围由抽水(排水)而形成的漏斗状水头(水位)下降区,称为降落漏斗。
18、影响半径:就是从抽水井到实际观测不到水位降深处的径向距离。
地下水动力学简介
第一章 渗流理论基础§1-1 渗流的基本概念一、渗流及连续介质假说1 多孔介质(porous medium)与连续介质(continuous medium)多孔介质很难给出其精确定义,在地下水动力学中,把具有孔隙的岩石称为多孔介质。
它包括孔隙介质和裂隙介质。
一般来说,具有以下特点的物质就称为多孔介质。
(1)该物体为多相体:固体相-骨架,流体相-空隙;(2)固体相的分布遍及整个多相体所占据的区域;(3)空隙空间具有连通性。
多孔介质由连续分布的多孔介质质点(图1-2)组成—多孔连续介质.此时孔隙度的表示公式为:--为数学点P 处多孔介质的表征体积元(简称为表征体元-REV ),将其所包含的所有流体质点与固体颗粒0v ∆的总体称为多孔介质质点.将其所包含的所有流体质点称为多孔介质流体质点。
图1-2 REV 的定义及孔隙度随体积的变化多孔介质的性质:1)孔隙性2) 压缩性2 渗透(seepage )渗透:地下水受重力作用在岩石空隙中的实际运动称为渗透。
由于岩石空隙结构极为复杂,空隙的大小、延伸方向、形状无一定规律。
渗透具有如下特征:(1)运动途径复杂多变;(2)状态函数非连续;(3)只有平均性质的渗透规律(图1-1),研究地下水质点的运动特征比较困难。
因此,在当前经济技术条件下研究单个孔隙中的水或单个水质点的运动是十分困难的,也没有必要。
vv p n v v v ∆∆=∆→∆0lim)(图1-2岩石中地下水的渗透针对这种极为复杂的地下水运功,在地下水动力学中一般可采用两种研究方法。
1) 研究微观情况下的运动,即研究地下水在以孔隙介质中的骨架为边界孔隙或裂隙中的运动。
由于空隙介质的结构具有随机性,所以用统计平均方法来确定地下水运动的宏观规律性;2) 从宏观角度出发,采用试验及数学分析方法,对大量微观运动进行宏观研究得出各种运动条件下地下水运动的基本规律。
3 渗流(seepage flow)前面已经提到,要研究实际的渗透十分困难,因此,我们用一种假想水流来代替真实水流,这种假想水流是在连续介质的基础上通过概化得出的:(1)假定水流充满整个含水层空间(既包括空隙所占据的空间,也包括颗粒/骨架所占据的空间);(2)只考虑水流运动的总体方向,不考虑水流实际运动途径的复杂变化.将通过上述概化后所得到的假想水流—渗流。
地下水动力学全
1、地下水动力学就是研究地下水在孔隙岩石、裂隙岩石、与喀斯特岩石中运动规律的科学。
它就是模拟地下水流基本状态与地下水中溶质运移过程,对地下水从数量与质量上进行定量评价与合理开发利用,以及兴利除害的理论基础。
2、流量:单位时间通过过水断面的水量称为通过该断面的渗流量。
3、渗流速度(比流量):假设水流通过整个岩层断面(骨架+空隙)时所具有的虚拟平均流速,定义为通过单位过水断面面积的流量。
4、实际速度:孔介质中地下水通过空隙面积的平均速度;地下水流通过含水层过水断面的平均流速,其值等于流量除以过水断面上的空隙面积,量纲为L/T。
4、渗流场:发生渗流的区域称为渗流场。
由固体骨架与岩石空隙中的水两者组成5、层流:水质点作有秩序、互不混杂的流动。
6、紊流:水质点作无秩序、互相混杂的流动。
7、稳定流与非稳定流:若流场中所有空间点上一切运动要素都不随时间改变时,称为稳定流,否则称为非稳定流。
8、雷诺数:表征运动流体质点所受惯性力与粘性力的比值。
9、雷诺数的物理意义:水流的惯性力与黏滞力之比。
10、渗透系数:在各项同性介质(均质)中,用单位水力梯度下单位面积上的流量表示流体通过孔隙骨架的难易程度,称之为渗透系数。
11、流网:在渗流场中,由流线与等水头线组成的网络称为流网。
12、折射现象:地下水在非均质岩层中运动,当水流通过渗透系数突变的分界面时,出现流线改变方向的现象。
13、裘布依假设:绝大多数地下水具有缓变流的特点。
14、缓变流:各流线接近于平行直线的运动14、完整井:贯穿整个含水层,在全部含水层厚度上都安装有过滤器并能全断面进水的井。
15、非完整井:未揭穿整个含水层、只有井底与含水层的部分厚度上能进水或进水部分仅揭穿部分含水层的井。
16、水位降深:抽水井及其周围某时刻的水头比初始水头的降低值。
17、水位降落漏斗:抽水井周围由抽水(排水)而形成的漏斗状水头(水位)下降区,称为降落漏斗。
18、影响半径:就是从抽水井到实际观测不到水位降深处的径向距离。
地下水动力学资料
一:名词解释:1.多孔介质:在地下水动力学中,把具有空隙的岩石称为多孔介质。
2.贮水率:单位体积岩石柱体或含水层,水头上升一个单位所贮存的水量。
3.贮水系数:表示面积为一个单位时,厚度为含水层厚度M的含水层柱体中,当水头改变一个单位时,弹性释放所贮存的水量。
4.水力坡度:在地下水动力学中,把大小等于梯度值,方向沿着等水头面的法线,指向水头降低方向的矢量为水力梯度。
5.单宽流量:单位宽度的渗流量。
6.导水系数:当水力坡度为1时的单位流量称为导水系数。
7.流网:渗流场内,取一组流线和一组等势线组成的网格称为流网。
8.渗透系数:水力坡度为1时的渗流速度。
9.渗流率:把表征岩层渗透性能的参数。
10.边界条件:即渗透区边界所处的条件,用来表达水头在渗流区边界上所满足的条件,也就是渗流区内水流与其周围环境相互制约的关系。
11.初始条件:就是在某一点选定的初始时刻(t=0)渗流区内水头H的分布情况。
12.典型单元体用渗流场中某物理量的平均值近似代替整个渗流场的特征值的代表性单元体。
13.入渗强度:单位时间单位面积上的入渗补给量。
14.降落漏斗:总体上形成的漏斗状水头下降区。
15.井损:水头经过滤器的水头损失和在井管内部水的向上运动至水泵吸水口时的水头损失。
16.有效半径:由井轴到井管外壁某一点的水平距离。
17.水跃:潜水流入井中时也存在渗出面也也称水跃,即井壁水位高于井中水位。
18.叠加原理:可表达为和H1,H2...Hn是关于水头H的线性偏微分方程的特解,为任意常数,则由这些解的线性组合H=∑CiHi仍为原方程的解。
19.导压系数:渗透系数与贮水率之比。
20.越流:当含水层与相邻含水层存在水头关系时,地下水从高水头通过弱透水层向低水头含水层补给。
21.有效孔隙度:指有效空隙体积占多孔介质总体积之比。
22.给水度:地下水位下降一个单位深度,从地下水延伸到地表面的单位水平面积岩石柱体在重力作用下释出的水量。
23.渗流:为研究地下水的整体运动特征而引入的一种假象水流,具有实际水流的运动特点,并连续充满整个含水层。
地下水动力学
地下水动力学地下水动力学主要是研究地下水在孔隙含水层,裂隙含水层及喀斯特含水层中运动规律的科学。
地下水动力学着重研究地下水向井的稳定运动和非稳定运动理论及地下水在含水层中的稳定运动和非稳定运动。
地下水运动特征及规律的研究是以数学,物理学及水力学等学科的成就为基础,应用数学分析和模拟试验等一系列的研究方法进行的。
地下水运动的实际速度总是大于其渗流速度渗透:地下水在空隙介质的空隙中运动,空隙介质是指由固体骨架和相互沟通的孔隙或裂隙(包括溶蚀裂隙等)两部分组成的整体。
地下水受重力作用在空隙介质中的运动称为渗透。
渗流:不考虑骨架,认为空隙及骨架所占的空间全都可为水流所充满;不考虑地下水实际运动途径的迂回曲折,运动方向多变,只考虑运动的总体方向,把这种概化了的假想水流称为渗流。
渗流量:单位时间通过过水断面的水量渗流速度:通过单位过水断面的流量流速水头:由液体的运动速度产生的水头高度。
研究地下水运动时,可略而不计水力坡度:J=—dLdH 渗流通过该点单位渗流途径长度上的水头损失。
(随着渗流途径增加,水头值减小,则水头值增量dH 沿渗流运动方向为负值)流线:在给定时刻,于渗流场中绘制的一些曲线,曲线上各点处的渗流速度向量均与该点处的曲线相切等水头线:渗流场中水头值相等的各点联成的面称为等水头面,在剖面上表现为等水头线 流网:在渗流场中,由流线和等水头线组成的网格称为流网一维流:在流线相互平行的渗流场中,可选择坐标系中任一坐标轴与渗流速度向量一致,此种情形下的渗流为一维流;二维流:各点的速度向量均与某一平面平行;三维流:又称空间流,各点的速度向量相互之间不平行渗透系数:表征含水介质透水性能的重要水文参数,是与空隙介质的结构特点(n 和d )及水的性质(γ和μ)相关的量K=n 322d μγ 渗透率:反应空隙介质本身的透水性能322nd渗透主方向:通常将渗透性能最强的方向与渗透性能最弱的方向称为渗透的主方向均质各向异性运动特征:在均质各向异性介质中任一点的流线相对于等水头线的法向要产生偏转,且偏向主渗透系数大的主方向。
地下水动力学第一章
地下水动力学
第一章 渗流理论基础
通常采用的单位是cm2 或D
D是这样定义的:在液体的动力粘度为0.001Pa·s,压强差为 101325Pa的情况下,通过面积为1 cm2 、长度为1理论基础
四、渗流
“典型单元体” (REV)
(Representative elementary volume)
“典型单元体积” (V0 ) Vmin<V0<Vmax
地下水动力学
第一章 渗流理论基础
五、渗流速度(渗透速度,比流量)
在垂直于渗流方向取的一个岩石截面,称为过水断面
当渗流平行流动时,过水断面为平面,弯曲流动时则为曲面
第二阶段:非稳定流理论,1935年至今,Theis、Jacob Bear、Neuman 为代表。我国20世纪70年代开始推广。60年代国际上开始数值解(我国80年代 开始),80年代随机理论(我国上世纪末开始)。
五、前沿课题:裂隙、包气带、非均质、溶质运移(污染、海水入侵、多相、 反应)、地面沉降、随机理论、数据融合
Darcy定律的微分形式:
5
地下水动力学
第一章 渗流理论基础
Reynolds数不超过1~10时,地下水的运动才符合Darcy定律
地下水动力学
第一章 渗流理论基础
实例
当地下水通过平均粒径d=0.5mm的粗砂层,水温为 15℃时,运动粘滞度ν=0.1m2/d,当Reynolds数Re=1
为什么?
这是惯性力的影响。地下水流通道弯弯曲曲,形状、大小不断变化,水 流方向、速度、加速度连续不断变化,有时很剧烈,产生惯性力的影响。 当速度较小时,惯性力的影响不大,粘滞力占优势,水流服从Darcy定律。 速度增大,惯性力增大至占优势时, Darcy定律不再适用。
地下水动力学
第一章 渗流理论基础§1-1 渗流的基本概念一、渗流及连续介质假说1 多孔介质(porous medium)与连续介质(continuous medium)多孔介质很难给出其精确定义,在地下水动力学中,把具有孔隙的岩石称为多孔介质。
它包括孔隙介质和裂隙介质。
一般来说,具有以下特点的物质就称为多孔介质。
(1)该物体为多相体:固体相-骨架,流体相-空隙; (2)固体相的分布遍及整个多相体所占据的区域; (3)空隙空间具有连通性。
多孔介质由连续分布的多孔介质质点(图1-2)组成—多孔连续介质.此时孔隙度的表示公式为:0v ∆--为数学点P 处多孔介质的表征体积元(简称为表征体元-REV ),将其所包含的所有流体质点与固体颗粒的总体称为多孔介质质点.将其所包含的所有流体质点称为多孔介质流体质点。
图1-2 REV 的定义及孔隙度随体积的变化多孔介质的性质:1)孔隙性 2) 压缩性2 渗透(seepage )渗透:地下水受重力作用在岩石空隙中的实际运动称为渗透。
由于岩石空隙结构极为复杂,空隙的大小、延伸方向、形状无一定规律。
渗透具有如下特征:(1)运动途径复杂多变;(2)状态函数非连续;(3)只有平均性质的渗透规律(图1-1),研究地下水质点的运动特征比较困难。
因此,在当前经济技术条件下研究单个孔隙中的水或单个水质点的运动是十分困难的,也没有必要。
vv p n vv v ∆∆=∆→∆0lim)(图1-2岩石中地下水的渗透针对这种极为复杂的地下水运功,在地下水动力学中一般可采用两种研究方法。
1) 研究微观情况下的运动,即研究地下水在以孔隙介质中的骨架为边界孔隙或裂隙中的运动。
由于空隙介质的结构具有随机性,所以用统计平均方法来确定地下水运动的宏观规律性; 2) 从宏观角度出发,采用试验及数学分析方法,对大量微观运动进行宏观研究得出各种运动条件下地下水运动的基本规律。
3 渗流(seepage flow)前面已经提到,要研究实际的渗透十分困难,因此,我们用一种假想水流来代替真实水流,这种假想水流是在连续介质的基础上通过概化得出的:(1)假定水流充满整个含水层空间(既包括空隙所占据的空间,也包括颗粒/骨架所占据的空间);(2)只考虑水流运动的总体方向,不考虑水流实际运动途径的复杂变化.将通过上述概化后所得到的假想水流—渗流。
地下水动力学(第一章 渗流理论基础-1-专)
2. 贮水率和贮水系数 贮水率:面积为1单位面积,厚度为1单位 的含水层,当水头降低1单位时所能释出的 水量。用µs表示。 弹性释水:由于水头降低引起的含水层释 水现象称为弹性释水。 贮水系数:面积为1单位面积,厚度为含 水层全厚度M的含水层柱体中,当水头改变 一个单位时弹性释放或贮存的水量。用µ*表 示。 二者关系: µ* = µs M
V =V0e
−β ( p− p0 )
用Taylor级数展开,舍去高次项,得到如 下的状态方程: V = V0[1-β(p-p0)] ρ=ρ0[1+β(p-p0)]
2 多孔介质的某些性质 (1)多孔介质的孔隙性
孔隙度:指孔隙体积和多孔介质总体积之比。 孔隙度 有效孔隙:互相连通的、不为结合水所占据的那一 有效孔隙 部分孔隙。 有效孔隙度:指有效孔隙体积和多孔介质总体积之 有效孔隙度 比。 死端孔隙: 死端孔隙 一端与其它孔隙 连通,另一端是 封闭的,其中的 地下水是相对停 滞的。
是研究地下水在孔隙岩石裂隙岩石和岩溶岩石中运动规律的科它是模拟地下水流基本状态和地下水中溶质运移过程对地下水从数量上和质量上进行定量评价和合理开发利用以及兴利防害的理论基础
地下水动力学
高志娟 工程学院
绪 论 地下水动力学:是研究地下水在孔隙岩 石、裂隙岩石和岩溶岩石中运动规律的科 学。 它是模拟地下水流基本状态和地下水中 溶质运移过程,对地下水从数量上和质量 上进行定量评价和合理开发利用,以及兴 利防害的理论基础。
第一章 渗流理论基础 §1—1 渗流的基本概念
一、地下水在含水岩石中的运动 1 多孔介质:具有孔隙的岩石。 含水介质一般分为三类: 孔隙介质:含有孔隙水的岩层。 裂隙介质:含裂隙水的岩层。 岩溶(Karst)介质:含岩溶水的岩层。 2 地下水的流动类型可归纳为两类: (1)地下水沿多孔介质的孔隙或遍步于介质中的 裂隙运动; (2)地下水沿大裂隙和管道的流动。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
地下水动力学复习资料名词解释1、地下水动力学就是研究地下水在孔隙岩石、裂隙岩石、与喀斯特岩石中运动规律的科学。
它就是模拟地下水流基本状态与地下水中溶质运移过程,对地下水从数量与质量上进行定量评价与合理开发利用,以及兴利除害的理论基础。
2、流量:单位时间通过过水断面的水量称为通过该断面的渗流量。
3、渗流速度:假设水流通过整个岩层断面(骨架+空隙)时所具有的虚拟平均流速,定义为通过单位过水断面面积的流量。
4、渗流场:发生渗流的区域称为渗流场。
就是由固体骨架与岩石空隙中的水两部分组成。
5、层流:水质点作有秩序、互不混杂的流动。
6、紊流:水质点作无秩序、互相混杂的流动。
7、稳定流与非稳定流:若流场中所有空间点上一切运动要素都不随时间改变时,称为稳定流,否则称为非稳定流。
8、雷诺数:表征运动流体质点所受惯性力与粘性力的比值。
9、雷诺数的物理意义:水流的惯性力与黏滞力之比。
10、渗透系数:在各项同性介质(均质)中,用单位水力梯度下单位面积上的流量表示流体通过孔隙骨架的难易程度,称之为渗透系数。
11、流网:在渗流场中,由流线与等水头线组成的网络称为流网。
12、折射现象:地下水在非均质岩层中运动,当水流通过渗透系数突变的分界面时,出现流线改变方向的现象。
13、裘布依假设:绝大多数地下水具有缓变流的特点。
14、完整井:贯穿整个含水层,在全部含水层厚度上都安装有过滤器并能全断面进水的井。
15、非完整井:未揭穿整个含水层、只有井底与含水层的部分厚度上能进水或进水部分仅揭穿部分含水层的井。
16、水位降深:抽水井及其周围某时刻的水头比初始水头的降低值。
17、水位降落漏斗:抽水井周围由抽水(排水)而形成的漏斗状水头(水位)下降区,称为降落漏斗。
18、影响半径:就是从抽水井到实际观测不到水位降深处的径向距离。
19、有效井半径:由井轴到井管外壁某一点的水平距离。
在该点,按稳定流计算的理论降深正好等于过滤器外壁的实际降深。
20、井损水流经过滤器的水头损失与在井内向上运动至水泵吸水口时的水头损失,统称为井损。
21、水跃:在实验室砂槽中进行井流模拟实验时发现,只有当井中水位降低非常小时,抽水井中的水位与井壁外的水位才基本一致,当井中水位降低较大时,抽水井中的水位与井壁外的水位之间存在差值的现象。
22、渗出面:当潜水流入井中时,井壁水位hs高于井中水位hw,称其为渗出面(水跃)。
23、叠加原理:在数学物理中经常出现这样的现象:几种不同原因的综合所产生的效果,等于这些不同原因单独产生效果的累加。
24.有效孔隙:25.死端孔隙:26.贮水率:27.贮水系数:28.过水断面:29.渗流速度与实际速度:30.等水头面与等水头线:31.渗透系数与渗透率:32.导水系数:33.水力坡度:34.渗透力:35.管涌:36.越流:37.入渗强度:38.似稳定:简答题1、地下水动力学的研究对象广义:研究地下水在多孔介质中的运动规律及应用,分为三个方面:①水头场分布规律(水量模型)非饱与带:毛细水运动规律饱与带:重力水运动规律②浓度场分布规律(水质模型)③温度场分布规律(水温模型)狭义:研究饱水带地下水水头分布规律,对含水层进行定量评价,为合理开采地下水提供依据。
2、达西定律适用于层流范围就是否正确?为什么?(6分)不正确。
由J-v的经验关系曲线表明,当v很小时,v与J呈线性关系,此时Re<1~10,地下水的运动符合达西定律;(2分)当v增大,v与J的关系曲线不符合达西定律,但此时地下水运动仍为层流运动。
(2分)3、Dupuit公式的假设条件有哪些?(6分)①含水层均质同性,产状水平,无限延伸;②天然水力坡度为零,为稳定流;③服从达西定律;④影响半径处有定水头补给;⑤二维流。
4、潜水流中的滞后现象就是由于渗透系数值变小而引起的不?为什么?(6分)不正确。
因为潜水含水层被疏干时,大部分水就是在重力作用下排出的——即重力疏干,重力疏干不能瞬时完成,而就是逐渐被排放出来,即出现滞后现象。
(2分)渗透系数只影响给水度的大小,而不会影响滞后现象的发生。
(2分)5、简述有均匀入渗时,河间地块均质潜水含水层中地下水分岭的存在与移动规律及其影响因素。
(9分)1)分水岭若存在,则由此得移动规律:由上式时,则,分水岭位于河渠中央;(1分)时,则,分水岭靠近左河; (1分)时,则,分水岭靠近右河。
(1分)3)影响因素:分水岭的存在有移动规律与关。
(3分)6、给水度就是时间t的函数这种说法就是否正确?并说明理由。
(6分)正确由于饱水带中水分的运动滞后于地下水位的降落速度,存在滞后疏干。
潜水面虽然下降了,但潜水面以上的非饱与带内的水继续向下不断地补给潜水。
(2分)因此,给水度在抽水期间就是以一个递减的速率逐渐增大的。
当时间足够长时,给水度才趋于一个常数值。
(2分)。
7、常见的水文地质边界类型第一类边界条件:给定水头边界条件,具有无限补给或排泄地下水的能力,如与地下水具有水力联系的地表河流、湖泊等;第二类边界条件:给定流量边界条件,典型的有隔水边界、地下水分水岭。
第三类边界条件:混合边界,流量与水头呈某种线性关系的边界。
8、折射现象特点①当K1≠K2,α1≠0,流线才会折射;②当K1=K2,α1= α2;③只有在0< α1<90,才会折射;④在界面上发生的流线折射并不改变地下水流总方向,总体流向仍受边界条件与源、汇等控制。
9、信手流网绘制原则:①首先分析水文地质条件,搞清补给区、排泄区、或源汇项分布、边界条件等;②先绘制肯定的流线与等水头线;③隔水边界就是流线;④无入渗、无蒸发条件下潜水面就是流线;⑤湖泊、河流边界可瞧成等水头线;⑥有两个以上排泄点时应确定分水线、面、点。
10、流网的意义①解释水文地质现象;②判断地下水系统内部结构;③分析地下水的补给、排泄、径流特征;④计算渗流场任意点的水头、压强、水力坡度、渗透流速等;⑤依据流网选择垃圾填埋场位置等。
11、试述渗透系数K,渗透率k,导水系数T的主要区别。
(6分)K——定义(略)。
与岩性与渗透液体的物理性质有关。
(2分)k——定义(略)。
只与岩性有关,与渗透液体性质无关。
(2分)T——定义(略)。
与岩性、渗透液体的物理性质与含水层厚度有关。
(2分)12、Dupuit假设无效的地区(1)存在入渗的潜水分水岭地段;(2)渗出面附近。
渗出面就是在下游边界面上,潜水面以下、下游水面以上的地段。
渗出面上潜水面往往与边界面相切,有较大的垂向分速度;(3)垂直的隔水边界附近。
13、指导野外调查工作,分析影响水库渗漏的因素(a<0)① K愈大,愈易渗漏。
水库调查时要避开喀斯特发育带、构造破碎带或古河道发育带;②渗流途径l 小,即两河之间距离越短越易渗漏。
要避免将库址选在分水岭过于狭窄的地带;③入渗补给量W愈小,愈易渗漏。
在干旱地区水库选址时,要避开存在渗透性差的覆盖层(地下水无法得到有效补给量);④邻河水位愈低(h2愈小),愈易渗漏。
选址时应注意选在邻河水位高的地段。
14、稳定井流与非稳定井流的区别稳定井流中,当无垂向补给时,地下水流向井的过程中任一断面的流量都相等,并等于抽水井流量Q,地下水位h不随时间t变化。
非稳定井流中,地下水流向井的过程中,沿途不断得到含水层释放补给,通过任一断面的流量都不相等,井壁处流量最大并等于抽水井流量,地下水位h随时间t而变化,初期变化大,后期变化减小。
15、潜水井流的特征:①流线与等水头线都就是弯曲的曲线,井壁不就是等水头面,抽水井附近存在三维流,井壁内外存在水头差值;②降落漏斗位于含水层内部,水位降落漏斗的曲面就就是含水层的上部界面,导水系数T 随时间t 与径向距离r 变化;③潜水含水层水位下降伴有弹性释水与重力疏干,为缓慢排水过程,抽水量主要来源于含水层疏干。
16、承压水井流的特征:①流线与等水头线在剖面上的形状不相同,等水头线近似直线,等水头面即为铅垂面,降深不太大时承压井流为二维流;②降落漏斗在含水层外部呈虚拟状态变化,导水系数不随时间t 变化;③承压井流的抽水量来自承压含水层水头降落漏斗范围内由于减压作用造成的弹性释放,就是瞬时完成的。
17、 产生水跃的原因:①井损的存在:渗透水流由井壁外通过过滤器或缝隙进入抽水井时要克服阻力,产生一部分水头损失h1;②水进入抽水井后,井内水流井水向水泵及水笼头流动过程中要克服一定阻力,产生一部分水头差h2;③井壁附近的三维流也产生水头差 h3。
18、 利用Theis 公式确定水文地质参数的配线法的步骤?(1)在另一张模数相同的透明双对数纸上绘制实测的s —t/r2曲线或s —t 曲线。
(3分)(2)将实际曲线置于标准曲线上,在保持对应坐标轴彼此平行的条件下相对平移,直至两曲线重合为止。
(3分)(3)任取一配点(在曲线上或曲线外均可),记下匹配点的对应坐标:W(u)、1/u 、s 、t/r2 (或t),代入下式求参数:19、 井径与流量的关系①Dupuit 公式中井径与流量的关系不完全符合实际。
②在Dupuit 公式中井半径rw 以对数形式出现,井径对流量的影响不太大,但实际却相反。
在大降深时,井径不同,流量差异很大。
③当降深相同时,井径增加同样的幅度,强透水岩层中井的流量增加比弱透水岩层中的井多;④对同一岩层,井径增加同样的幅度,大降深抽水的流量增加的多,小降深流量增加的少;⑤对同样的岩层与降深,当井径较小时,井径增加所引起的流量增长率大;中等井径时(300mm至500mm),增长率减小;大井径时,流量随井径的增长不明显。
20、 渗出面对浸润曲线的影响①在井附近,由Dupuit 计算所得浸润线要低于实际浸润线;②当r ≤ H0时Dupuit 计算曲线与实际浸润曲线不完全一致,当r> 0、9H0时,Dupuit 计算曲线与实际浸润曲线完全一致;[]()[][]⎥⎦⎤⎢⎣⎡=⎥⎦⎤⎢⎣⎡⎥⎦⎤⎢⎣⎡==u r t T r t u T u W s QT 141442*2*μμπ或③在用Dupuit计算流量时,用井中水位hw计算所得的流量就是精确的,И、А、ЧaРHЫЙ曾做过严格的数学证明。
21、井损对应的这部分水头损失通常包括三部分:①水流通过过滤器时所产生的水头损失;②水流穿过过滤器时,由接近水平的运动变为滤水管内的垂向运动,因水流方向偏转所产生的水头损失;水流在滤水管内向上运动时,不断有水流入井内,因流量与流速不断增加所引起的水头损失;③水流在井管内向上运动至水泵吸水口的沿程水头损失。
22、映射原则:虚井应有下列特征:(1)虚井与实井的位置对称于边界;(2)虚井的流量与实井相等;(3)虚井性质取决于边界性质:对于定水头补给边界,虚井性质与实井相反。
如实井为抽水井,则虚井为注水井;对于隔水边界(抽水井),虚井与实井性质相同,都就是抽水井。
