变电站设备用房通风量计算

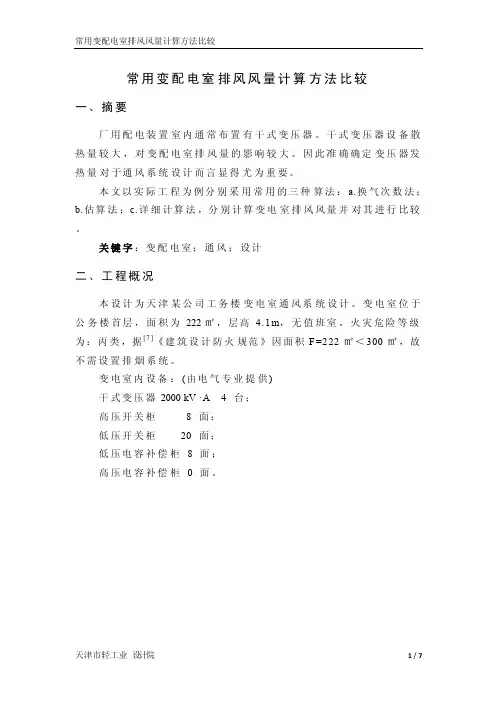

变电室通风量计算方法
常用变配电室排风风量计算方法比较一、摘要厂用配电装置室内通常布置有干式变压器。
干式变压器设备散热量较大，对变配电室排风量的影响较大。
因此准确确定变压器发热量对于通风系统设计而言显得尤为重要。
本文以实际工程为例分别采用常用的三种算法：a.换气次数法；b.估算法；c.详细计算法，分别计算变电室排风风量并对其进行比较。
关键字：变配电室；通风；设计二、工程概况本设计为天津某公司工务楼变电室通风系统设计。
变电室位于公务楼首层，面积为222㎡，层高 4.1m，无值班室。
火灾危险等级为：丙类，据[7]《建筑设计防火规范》因面积F=222㎡＜300㎡，故不需设置排烟系统。
变电室内设备：(由电气专业提供)干式变压器 2000kV·A 4台；高压开关柜8面；低压开关柜20面；低压电容补偿柜8 面；高压电容补偿柜0 面。
三、室内外设计参数(地点：天津塘沽)1.设计送温度(夏季通风室室外计算温度)t s：28℃；2.设计排风温度(室内设计温度)t p：33℃＜40℃；3.设计送排风温差△t=5℃。
设计排风温度依据：查[4]天津(塘沽)夏季通风室外计算温度：28℃；查[6]第4.5.2条继电器室、电力电容器室、蓄电池室及屋内配电装置室的夏季室温不宜超过40℃；查[5]P162第四节1.3.5对布置有干式变压器的厂用配电装置室，设备厂家要求室温不高于40℃。
如果考虑安全及其他不可预见因素，室温宜控制在35℃以下。
故，设计排风温度满足要求。
四、通风系统选型采用边墙风机机械排风，侧墙开防雨百叶自然补风。
此次本文只针对机械排风部分进行比较讨论，故不涉及补风部分的计算。
（查[5]P163第四节 2.2.1对于周围空气干净且夏季室外通风温度低于或等于28℃的地区，厂用配电装置室可以采用自然进风机械排风系统。
变配电用房通风量计算方法浅析
① 合理控制室 内设备周 围的温度， 以不超过 ４ Ｏ ℃为标准 ， 同时取 ４ ０ ℃ 作为室 内设备工 作区所 需合理温度 ｔ 。变配 电间内若有 强热源， 空气温 度
则存在沿高度上升的梯度 由于未定排风 口标 高， 公式 ｌ 中直接 取 ４ Ｏ ℃为 设计室 内排风温 度， 存在着诸 多不确定 因素， 这样计算排 风温度 ｔ 。 就 需按
一
④变配 电间 内布局 各异， 依据换 气次数法计算通 风量， 使得 变配电 问
的通 风 量 数 据 体 现 不 出 科 学 性 ， 出现在实际在 资料不足情况下 ， 只 有 依 靠 估算通风量。 ２ ） 热 平衡 法存 在 的 不 足
般以４ ０ ￣ Ｃ以 下 合 适环 境 温 度 ， 若环境温 度最大值超过 此限度时 ， 变 压 器
空 气 的 比 热标 准 ， １ ． ０ ｌ ；
ｏ 一 空气在室外密度， ｋ ｇ ／ ｍ １ ． ２计 算 换 气 次 数 方 法 有部分设计 者， 讨 算 变 配 电房 的通 风 量 使 用 换 气 次 数 法 ， 主 要 是 由于
热平衡法， 实际上简化了通风换热计算模 型， 对客观 因素考虑不足 。 以上陈 述可见， 应用热平衡方法和换气次数 方法 ， 计算 需要多少通风量 ， 才能消 除
关键 词 ： 变配电用房； 通 风量 ； 计算
变配 电间的通 风设 计的问题 ， 也是每 个工程中常见 的设 计问题 ， 对 保
障 变 配 电间 安 全 运 行 有 积 极 的 作 用 。 从变 压 器 制 造 厂 规 定 可 见 ， 变 压 器 正 常使用时 ， 应控制周围空气温度低于 ４ Ｏ ℃， 所 以 设 计变 配 电 间环 境 温 度 时 ，
变电所通风设计计算
通风量按消除室内设备的散热量进行计算,进风温度按夏季空调室外通风温度进行计算，出风温度不超过40度。
设备散热量包括变压器和高低压配电柜，变压器的损耗可以让供电专业提供，比如1000kVA变压器空载损耗1。
53kW，负载损耗7。
5kW（75℃)，散热量应该按照空载损耗加上负载损耗进行计算，也就是9。
03kW，配电柜散热量我在《工业与民用配电设计手册》(第三版）P104查到了，如下:高压柜200W/台，低压柜300w/台,低压电容补偿4w/kvar，高压电容补偿3w/kvar。
进风温度：30℃，出风温度：40℃。
设备散热量：1.高压配电室：24台*200W/台=4800W2.电容器室：2＊1800Kvar*3W/Kvar=10800W3.主控室:8台＊300W/台=2400W4.变压器室:16。
14kW5.低压室：10台*300W/台=3000W；4*300Kvar＊4W/Kvar=4800W自然通风量：1。
高压配电室:4.8＊3600/（10＊1。
127）=1533m3/h2.电容器室：10。
8＊3600/（10＊1。
127）=3227m3/h3。
主控室：2.4＊3600/（10*1.127）=717m3/h4.变压器室：16。
14＊3600/（10＊1。
127）=4822m3/h5.低压室:7.8*3600/(10*1.127)=2330m3/h换气次数:1。
高压配电室:30。
57*5.76＊5=880.4m3，12次，10565m3/h2。
电容器室:13.05＊5.76＊5=451m3,12次，5412m3/h3。
主控室：12.72＊6.16＊5=392m3,5次，1960m3/h4.变压器室：4.24*6.16*5=130m3，12次，1562m3/h5.低压室：12.72＊6.16*5=392m3,3次，1176m3/h合计通风量：1.高压配电室：1533+10565=12098m3/h2。
变配电通风计算
变压器功率 N kV.A 1600 变压器发热量Qs Qs kW 24.32 空气比热 c KJ/(kg·k) 1.01 室外通风计算温度 tw ℃ 28 室内设计温度 tn ℃ 35
使用说明： 1：本计算表格是参照《全国民用建筑工程设计技术措施》2009版 编制而成。 2：计算过程所用到的基本公式包括： 变压器发热量 Q=(1-η 1)*η 2*η 1*Φ *W η 1—变压器效率，一般取0.98 η 2—变压器负荷率，一般取0.7~0.8 Φ —变压器功率因素，一般取0.9~0.95 W—变压器功率（KV.A） 3.表格中， 需要强电专业提资 查手册《空气调节设计手册》第二版 P4—P19页，得出设计城市夏季通风温度 变配电室排风温度宜≤40℃，具体数值根据强电专业要求 此项用于校核设计，一般资料不全时，变配电室换气次数为8次/h
计算
通风量 Gs m3/h 10320 170 6 10.1 机房面积 m2 层高 m 折合换气次数 次/h
19页，得出设计城市夏季通风温度 强电专业要求
变配电室和柴油发电机室风量计算
贮油库5～6四、柴油发电机房（风冷）余热量计算4.1柴油机散热量Q1=0.278*Ne*B*q*η1Ne=500kW 柴油机的发电额定功率，kWB=0.23kg/kWh 柴油机的耗油率，kg/kWh,0.2～0.24，建议取0.23q=41.87MJ/kg 柴油机燃料热值，可取41.87MJ/kgh1 4.00%柴油机工作时散向周围空气的热量系数，%Q1=53.54 kW表6-5 柴油机工作时的散热量系数η1值Neη1(%)额定功率（kW）额定马力（h.p）＜37＜50637～7450～1005～5.574～220100～3004～4.5＞220＞300 3.5～44.2发电机的散热量Q2=P*（1/h2-1）P=400kW 发电机的额定输出功率h2=90%发电机的效率，通常为80%～94%Q2=44.44 kW4.3对Q1+Q2的修正当柴油机工作地点的大气压不是标准大气压或相对湿度大、温度高时，柴油机的输出功率会发生变化，需修正修正系数β可查《防空地下室设计手册：暖通、给水排水、电气分册_2005》附表5−1得出，详细计算过程见4.7。
4.4排烟管散热量Q3D=0.46m 排烟管保温外径，md=0.3m 排烟管道外径，mλ=0.053W/(m.℃)保温材料的导热系数，W/(m。
℃)，矿渣棉制品保温，l=0.053W/(m。
℃)α=11.63W/m2.℃保温管道外表面材料向四周空气的放热系数，W/m2.℃，一般取11.63W/m2.℃ty=350℃排烟管外壁面温度，℃，一般取300～400℃；烟气温度：540tn=38℃电站机房内的空气温度，℃，一般取35～40℃；l=16m 保温排烟管在机房内架空敷设的长度，mqc=232.18 W/mQ3=qc*lQ3= 3.71 kW注：保温层外表面温度校核见第八部分。
4.5柴油机废热水热量e=30%柴油机冷却水含热量占燃烧发热量的百分比，柴油机满负荷时，e=25%～30%，一般取30%；变配电室通风计算表10-17 排烟管保温层厚度与导热率排烟管公称直径/mm 保温材料保温层厚度/mm保温层热导率/(W/m.℃)ty=500℃tn=35℃ty=400℃tn=35℃50～800玻璃纤维制品50～900.0650.058 50～800蛭石制品70～1250.14480.1097 50～800硅藻土制品75～1300.16220.1477 50～800矿渣棉制品55～900.06980.0576 50～800石棉灰100～1700.18140.1721注：ty、tn——同前；表10-20 推荐用排烟管道内径尺寸（mm）排烟出口尺寸排烟管道长度（m）＜66～1212～1818～2450506376767676891001008989100100100 100100127150150 127127150150200 150150150200200 200200200254254 254254254305305注：排烟系统的总阻力：非增压柴油机应小于3kPa，增压柴油机应小于1kPa。
变配电室通风计算
变配电室通风计算变配电房通风是为了确保变配电设备的正常运行和操作人员的安全，通过通风可以有效地降低变配电房内的温度和湿度，排除室内的有害气体和污染物，提供一个舒适、安全的工作环境。
变配电房通风的计算主要包括通风量和风速的计算。
首先需要确定变配电房的有效体积，该体积一般为变配电房的实际容积减去设备占据的体积，此为变配电房的实际使用体积。
接下来，根据变配电房的实际使用情况、环境温度和湿度等因素，确定变配电房的设计通风量。
变配电房通风量的计算可以采用热平衡计算方法。
首先，确定变配电房内热量的产生和散发，包括设备的功耗、照明灯具的热量、人员的新陈代谢热量等。
然后，根据变配电房室内外的温度差和热传导的传热系数，计算出传导热量。
最后，根据设计要求的室内温度和湿度，计算出变配电房的设计通风量。
通风量的计算可以采用以下公式：Q=V×n其中，Q为通风量，单位为立方米/小时；V为变配电房的有效体积，单位为立方米；n为换气次数，一般取5-15次/小时，根据变配电房的使用情况和设计要求进行确定。
变配电房的风速计算主要考虑风通道的设计，确保通风风速不低于0.2m/s，以保证空气流通和换气效果。
风速的计算可以采用以下公式：v=Q/A其中，v为风速，单位为米/秒；Q为通风量，单位为立方米/小时；A 为通风口的有效面积，单位为平方米。
在进行变配电房通风计算时，还需要考虑通风设备的选择和布置。
一般来说，变配电房通风设备可以选择风机、排风扇等，根据变配电房的具体情况和所需通风量进行选择。
通风设备的布置应保证通风风道畅通，避免出现死角和堵塞。
总之，变配电房通风计算是确保变配电设备安全运行和操作人员健康的重要环节。
通过正确的计算方法和设备选择，可以提供一个舒适、安全的变配电房工作环境。
简述全面通风量的计算方法
简述全面通风量的计算方法
宝子，今天咱来唠唠全面通风量的计算方法哈。
全面通风量的计算呢，有好几种情况哦。
一种是根据有害物的散发量来算的。
你想啊，如果一个空间里有东西在不断地散发有害物，那咱得把这些有害物都排出去，保证空间里的空气质量。
这时候呢，就可以用这个公式：通风量等于有害物散发量除以有害物浓度的允许值。
比如说，一个车间里有个设备每小时散发10毫克的有害气体，咱规定这个空间里有害气体浓度最多只能有1毫克每立方米，那通风量就是10除以1，也就是10立方米每小时啦。
还有一种情况呢，是按照换气次数来计算的。
这就好比咱家里的房间，有时候为了让空气新鲜，就按照经验或者规定，隔一段时间就换一遍空气。
不同的场所换气次数不一样哦。
像普通的办公室，可能几个小时换一次气就够了，但是像厨房那种油烟大的地方，就得经常换气。
计算的时候呢，通风量就等于房间的体积乘以换气次数。
要是一个房间是100立方米，换气次数规定是3次每小时，那通风量就是100乘以3，也就是300立方米每小时啦。
另外呀，在有些工业场所，还得考虑热量或者湿度的散发呢。
如果是因为热量散发需要通风，那就得根据热量的平衡来计算通风量。
就好像夏天的时候，屋里太热了，要通过通风把热量带走。
要是湿度太大也一样，要把多余的水汽排出去，这时候的计算就会涉及到一些关于热量和湿度的参数啦。
宝子，你看，全面通风量的计算方法其实也不是特别复杂，只要根据具体的情况，找到合适的计算方法就好啦。
不管是为了健康还是为了生产环境的舒适，把通风量算好可是很重要的呢。
空调通风计算书(35KV变电站)
1、半地下层通风量计算1）按换气次数计算根据《35kv-110kv变电站设计规范》GB 50059-2011，该层事故通风按换气次数4次/h计算：房间体积：V=492*2=984m3;通风量：L=984*4=3936m3/h。
取10%的富余系数，选用事故通风机风量L =3936m3/h*1.10=4330 m3/h。
2、35KV高压开关室通风量计算1）按换气次数计算根据《35kv-110kv变电站设计规范》GB 50059-2011，该房间日常通风机兼做事故通风，按换气次数9次/h计算：房间体积：V=35*4.38=153m3;通风量：L=153*9=1377m3/h。
取10%的富余系数，选用风机风量L =1377m3/h*1.10=1515m3/h。
3、10KV高压开关室通风量计算1）按换气次数计算按换气次数9次/h计算：房间体积：V=155*4.38=679m3;通风量：L=679*9=6111m3/h。
取10%的富余系数，选用风机风量L =6111m3/h*1.10=6722m3/h，设置三台风机，每台风机风量L =2600m3/h。
4、6-3#配电间通风量计算1）按设备发热量计算按下式计算：L=Q/(c p*ρ*Δt)*3600式中：L——房间通风量，m3/h；Q——设备发热量，kW；Cp——空气比热，为1kJ/(kg·℃)；ρ——空气密度，为1.2 kg/m3；Δt——送风温差，取5℃。
配电间由电气专业提供设备发热量为19.8kW。
通风量：L =19.8/（1*1.2*5）*3600=11880m3/h。
取10%的富余系数，选用风机风量L =11880m3/h*1.10=13068m3/h，设置三台风机，每台风机风量L =4499m3/h。
5、1#、2#主变压器室通风量计算1）按设备发热量计算按下式计算：L=Q/(c p*ρ*Δt)*3600式中：L——房间通风量，m3/h；Q——设备发热量，kW；Cp——空气比热，为1kJ/(kg·℃)；ρ——空气密度，为1.2 kg/m3；Δt——送风温差，取5℃。
通风量计算公式
通风量计算公式
通风量的计算:
系统通风量＝房间容积＊换⽓次数
◆通风系统设计要求:
＊当有害⽓体与蒸汽的密度⽐空⽓⼩,或在相反情况下但会形成稳定上升⽓流时,宜从房间上部地带排出所需风量的2/3,从下部地带排出1/3。
＊当有害⽓体与蒸汽的密度⽐空⽓⼤,且不会形成稳定上升⽓流时,宜从房间上部地带排出所需风量的1/3,从下部地带排出2/3。
＊进、排风⼝同侧时,排风⼝宜⾼于进风⼝6m,进、排风⼝在同侧同⼀⾼度时,⽔平距离不宜⼩于10m;
＊当排出有爆炸危险的⽓体或蒸汽时,其风⼝上缘距顶棚应⼩于0、4m。
＊在整个控制空间内,尽量使室内⽓流均匀,减少涡流的存在,从⽽避免污染物在局部地区积聚。
◆各场所每⼩时通风换⽓次数表:
◆各场所通风换⽓次数表:
＊厨房通风设计
公共建筑厨房通风量应按照设备散热、湿量与送、排风温差计算,同时要考虑排⽓罩最⼩风量与罩⼝风速,在不具备计算条件时按换⽓次数估算。
进风量为排风量的80%～90%。
总排风量的65%由局部排⽓罩排出,35%由厨房全⾯换⽓排风⼝排出。
厨房通风换⽓次数:
＊汽车库通风设计
1.通风换⽓次数(汽车为单层停放) 计算换⽓量时,层⾼⼤于3m按3m计算
2.按停车数量(汽车有双层停放) 进风量⼀般为排风量的80～85% 地下汽车库⾯积超过2000㎡时,应设机械排烟系统,排风量按6次/h换⽓计算。
车库的进、排风机宜采⽤多台并联或变频风机,结合排烟系统可采⽤双速排烟风机。
通风管道与通风设备内的推荐风速m/s。
柴油发电机房、变配电房通风计算（含人防）
柴油发电机房、变配电房通风计算（含人防）式中：n=1450i=4t=0.5k l =0.85ηv=0.85Vn=0.2则：Lr=29580式中：Lr=1400Ne=200式中：Lj=5600Ne=200q=28k l —柴油机结构特点的空气流量系数；四冲程非增压柴油机k l =ηv；四冲程增压柴油机k l =(1.1~1.2)ηv；Vn—柴油机每只汽缸的工作容积(m 3)。
ηv —汽缸吸气效率；四冲程非增压柴油机，ηv=0.75~0.90(一般0.85)；四冲程增压柴油机；ηv≈1.0；柴油发电机房通风1，柴油机燃烧空气量：n—柴油机转数(rpm)；i—柴油机汽缸数；(rpm)t—柴油机冲程系数(四冲程柴油机的t值为0.5)；(1)柴油发电机房为水冷时丙烯醛(败酯醛)最大允许浓度(mg/m 3)300.3表6—1 柴油发电机房内有害气体允许浓度按排除有害气体低于允许浓度确定进风量(m 3/h)：有害气体名称一氧化碳CO 缺少参数，按防空地下室设计规范中给出的柴油机燃烧空气量，柴油机额定功率7m 3/(kW·h)计算，即：Lr—柴油机燃烧空气量(m 3/h)Ne—柴油机的额定功率(kW)2，柴油机发电机房和附属房间的换气量Lj—水冷时排除有害气体的进风量(m 3/h)Ne—柴油机的额定功率(kW)q—排除有害气体的进风标准[m3/(kW·h)]式中：Lj=53546.4Σqyu=54.08186tn=35tw=32c= 1.01ρ=1.2式中：4.541.872000.23则Q1=36.402kW式中：2000.92Ne—柴油机额定功率(kW)B—柴油机的耗油率[kg/(kW·h)],可取0.2~0.24，建议取0.23(2)发电机的散热量按下式计算：(kW)q—柴油机燃料热值，可取q=41.87MJ/kg 65~5.54~4.53.5~4 <5050~100100~300>300额定功率(kW)η1(%)额定马力(h·p)Neη1—柴油机工作时散向空气的热量系统(%),见下表；<3737~7474~220>220tw—夏季通风室外计算温度(℃), 与地点有关c—空气比热，1.01kJ/(kg·℃)ρ—空气密度(kg/m 3)余热Σqyu计算：Σqyu=Q1+Q2+Qy(1)柴油机的散热量Q1=1.5*10^(-2)*0.28*η1*q*Ne*B (kW)对于国产135、160、250系列柴油机的进风标准：当排烟管为架空敷设时，按13.6~20.4m 3/(kW·h)计算；当排烟管沿地沟敷设时，按27.2~34m 3/(kW·h)计算；增压柴油机安装增压数计算；通常可取经验数据q≥20m 3/(kW·h)。
变电室通风量计算方法
常用变配电室排风风量计算方法比较一、摘要厂用配电装置室内通常布置有干式变压器。
干式变压器设备散热量较大，对变配电室排风量的影响较大。
因此准确确定变压器发热量对于通风系统设计而言显得尤为重要。
本文以实际工程为例分别采用常用的三种算法：a.换气次数法；b.估算法；c.详细计算法，分别计算变电室排风风量并对其进行比较。
关键字：变配电室；通风；设计二、工程概况本设计为天津某公司工务楼变电室通风系统设计。
变电室位于公务楼首层，面积为222㎡，层高 4.1m，无值班室。
火灾危险等级为：丙类，据[7]《建筑设计防火规范》因面积F=222㎡＜300㎡，故不需设置排烟系统。
变电室内设备：(由电气专业提供)干式变压器2000kV·A 4 台；高压开关柜8 面；低压开关柜20 面；低压电容补偿柜8 面；高压电容补偿柜0 面。
三、室内外设计参数(地点：天津塘沽)1.设计送温度(夏季通风室室外计算温度)t s：28℃；2.设计排风温度(室内设计温度)t p：33℃＜40℃；3.设计送排风温差△t=5℃。
设计排风温度依据：查[4]天津(塘沽)夏季通风室外计算温度：28℃；查[6]第4.5.2条继电器室、电力电容器室、蓄电池室及屋内配电装置室的夏季室温不宜超过40℃；查[5]P162第四节 1.3.5对布置有干式变压器的厂用配电装置室，设备厂家要求室温不高于40℃。
如果考虑安全及其他不可预见因素，室温宜控制在35℃以下。
故，设计排风温度满足要求。
四、通风系统选型采用边墙风机机械排风，侧墙开防雨百叶自然补风。
此次本文只针对机械排风部分进行比较讨论，故不涉及补风部分的计算。
（查[5]P163第四节2.2.1对于周围空气干净且夏季室外通风温度低于或等于28℃的地区，厂用配电装置室可以采用自然进风机械排风系统。
）五、排风风量计算比较（一）换气次数法查[1]P60 4.4.2-2)换气次数法确定排风风量，变电室5~8次/h。
变电站设备用房通风量计算
转速 720） 风机重量：44kg 风机共 2 台，每个站用变 1 台。 进风百叶面积： 室外平均风速：3.5m/s，总风量 3062.5 m3/h，50%遮挡系数，则进风百叶总面积： 0.486m2，500mm*1000mm（每个站用变 1 个）
3、 电容器室
散热量：48kW（单台），共 6 台 送风温度取夏季通风室外计算温度：26.6℃ 电器设备运行房间夏季室内温度不宜超过 40℃，这里取 40℃ 代入式（1）：
全面排风消除室内余热的通风量计算公式：
L
Q 0.28 av c t
（1）
L——通风换气量（m3/h）; Q——室内显热发热量（W）； tp——室内排风设计温度（℃）； ts——送风温度（℃）；
1、 主变
（油浸式不考虑散热器）主变散热量：74kW（单台容量） 送风温度取夏季通风室外计算温度：26.6℃，空气密度 1.179kg/m3； 进风与排风温差不超过 15℃， 且夏季排风温度不超过 45℃，故取排风设计温度： 3 40℃，空气密度 1.128 kg/m ； 平均密度：1.1535 kg/m3 代入式（1）：
设 置 2 条 进 风 土 建 风 道 ， 土 建 风 道 风 速 按 3.5m/s 计 算 ， 土 建 风 道 尺 寸 ： 700mm*700mm，考虑土建施工需要，取风道尺寸 800mm*800mm，仍按风道风 速 3.5m/ ， 校 核 通 风 量 ： 0.8*0.8*3.5*3600*2=16128m3/h ， 换 气 次 数 ： 16128/2075.77=7.8 次/h，满足规程不小于 6 次/h 的要求。 送、排风机选用离心式屋顶风机，各两台，考虑 10%的富裕量，风机性能参数： 送风机：9004m3/h-359Pa-2.2kW-1450r/min-128kg；风机高 995mm。 风机基础尺寸：740mm*740mm*50mm，两台。 排风机：8899m3/h-375Pa-2.2kW-1450r/min-53kg，风机高 830mm。 风机基础尺寸：705mm*705mm*50mm，两台。
变电站设备用房通风量计算
事故排风换气次数： 12 次/h，电容器室容积： 5819.58m3，事故排风量： 12×5819.58=69834.96 m 3 / h ； 《建筑设计防火规范》电容器室面积 702 m2，大于 200m2，且不具备自然 排烟条件，排烟量计算： 60×702=42120m3/h； 风机选型 按照事故排风量选用风机：共 7 台轴流风机，安装在侧墙。并考虑安全系数（7 台） 风机性能参数： （1） 风量 10739 m3/h， 全压 177Pa， 功率 0.75kW， 转速 1450， 叶轮直径 560mm （1 台），预留洞 670mm（T35-11 No5.6） （2） 风量 10128m3/h，全压 98Pa，功率 0.37kW，转速 960，叶轮直径 630mm （6 台），预留洞 740mm（T35-11 No6.3） 进风百叶面积： 室外平均风速：3.5m/s，总风量 69834.96 m 3 / h ，50%遮挡系数，则进风百叶总 面积：11.08m2，700mm*1400mm(12 个) 电缆隧道通风计算： 电缆隧道 1 面积：346.72m2，深度 4m，体积 1386.88m3 电缆隧道 2 面积：96.5m2，深度 3.5m，体积 337.75m3 电缆隧道 3 面积：5.74+7.08=12.82m2，深度 2.3m，体积 29.49m3 电缆隧道 4 面积：9.3+7.4=16.7m2，深度 3.5m，体积 58.45m3 电缆隧道 5 面积：32.9+32.9=65.8m2，深度 4.0m，体积 263.2m3 电缆隧道总体积：2075.77m3 《电力电缆隧道设计规程》DL/T5484-2013 电缆隧道事故通风量： 按最小 6 次/h 换气，事故通风量：2075.77*6=12454.62m3/h
变电所通风设计计算
通风量按消除室内设备的散热量进行计算，进风温度按夏季空调室外通风温度进行计算，出风温度不超过40度。
设备散热量包括变压器和高低压配电柜，变压器的损耗可以让供电专业提供，比如1000kVA变压器空载损耗1.53kW，负载损耗7.5kW（75℃），散热量应该按照空载损耗加上负载损耗进行计算，也就是9.03kW，配电柜散热量我在《工业与民用配电设计手册》（第三版）P104查到了，如下：高压柜200W/台，低压柜300w/台,低压电容补偿4w/kvar，高压电容补偿3w/kvar。
进风温度：30℃，出风温度：40℃。
设备散热量：1.高压配电室：24台*200W/台=4800W2.电容器室：2*1800Kvar*3W/Kvar=10800W3.主控室：8台*300W/台=2400W4.变压器室：16.14kW5.低压室：10台*300W/台=3000W；4*300Kvar*4W/Kvar=4800W自然通风量：1.高压配电室：4.8*3600/（10*1.127）=1533m3/h2.电容器室：10.8*3600/（10*1.127）=3227m3/h3.主控室：2.4*3600/（10*1.127）=717m3/h4.变压器室：16.14*3600/（10*1.127）=4822m3/h5.低压室：7.8*3600/（10*1.127）=2330m3/h换气次数：1.高压配电室：30.57*5.76*5=880.4m3，12次，10565m3/h2.电容器室：13.05*5.76*5=451m3，12次，5412m3/h3.主控室：12.72*6.16*5=392m3，5次，1960m3/h4.变压器室：4.24*6.16*5=130m3，12次，1562m3/h5.低压室：12.72*6.16*5=392m3，3次，1176m3/h合计通风量：1.高压配电室：1533+10565=12098m3/h2.电容器室：5412+3227=8639m3/h3.主控室：1960+717=2677m3/h，4.变压器室：1562+4822=6384m3/h5.低压室：1176+2330=3506m3/h配套进排风设施：1.高压配电室：进风百叶窗面积12098/（3.5*3600*0.5）=1.92m2，0.5的遮挡系数，轴流风机设两台，考虑10%富余量，得Q=6654m3/h，选型T35-11No.4，Q=8003-6228m3/h,N=2.2kW.2.电容器室：进风百叶窗面积8639/（3.5*3600*0.5）=1.37m2，轴流风机设1台，考虑10%富余量，得Q=9503m3/h，选型T35-11No.4.5，Q=8867-11396m3/h,N=3kW.3.主控室：进风百叶窗面积2677/（3.5*3600*0.5）=0.43m24.变压器室：进风百叶窗面积6384/（3.5*3600*0.5）=1.01m2，轴流风机设1台，考虑10%富余量，得Q=7022m3/h，选型T35-11No.4，Q=8003-6228m3/h,N=2.2kW.5.低压室：进风百叶窗面积3506/（3.5*3600*0.5）=0.56m2，轴流风机设1台，考虑10%富余量，得Q=3857m3/h，选型T35-11No.3.55，Q=4353-5595m3/h,N=1.1kW.。
变配电用房通风量计算方法浅析
变配电用房通风量计算方法浅析林天轮【摘要】变配电间的室内通风设计，在每个项目的设计中几乎都会遇到。
目前大多数采用“换气次数法”或“热平衡法”计算风量。
本文通过对计算方法的分析，举例说明了这两种计算方法存在的一些问题。
给出了变配电间通风量的一种较合理计算方法。
%The indoor ventilation design of a substation, nearly happens in the each project design. Currently,Most use "air changes method" or "heat balance method" to calculate air volume. This article analyzes the calculation methods, and illustrates some problems of these two kinds of calculation methods. Gave a relatively reasonable calculation method about the substation ventilation rate.【期刊名称】《发电技术》【年(卷),期】2014(000)004【总页数】4页(P85-87,62)【关键词】变配电间;余热;通风;夏季通风室外计算温度【作者】林天轮【作者单位】上海联创建筑设计有限公司，上海 200120【正文语种】中文【中图分类】TU8340 引言变配电间的通风设计几乎是每个工程中都会遇到的设计问题，同时也是保障变配电间安全运行的必要条件之一，应给予足够的重视。
变压器制造厂规定，变压器正常使用周围空气温度不超过40℃，所以变配电间的环境设计温度一般控制在40℃以下，当最高环境温度超过此温度值时，变压器的负荷率会相应减小，否则会影响变压器的使用寿命。
变配电用房通风量计算方法浅析
变配电用房通风量计算方法浅析随着社会的不断发展，电力行业也不断发展，变配电用房作为电力系统的重要组成部分，也越来越受到重视。
在变配电用房的设计中，通风量是非常重要的一个因素。
本文将对变配电用房通风量的计算方法进行简要分析。
一、变配电用房通风量的计算目的变配电用房通风量的计算目的是为了保证它的室内环境质量，保障变配电设备的正常运转。
因此，变配电用房的通风量计算是非常必要的。
二、变配电用房通风量的计算方法变配电用房通风量的计算方法是多种多样的，下面将对几种较常见的方法进行简要分析。
1、按人数法按照变配电用房的人数确定通风量的计算方法比较简单，根据人数统计，每个人需要的新风量约为30立方米/小时。
因此，根据变配电用房的人数，就可以粗略计算出其通风量。
但这种方法缺乏科学性，只可做为粗略计算的参考。
2、按功率比法按照变配电设备的额定功率与人数比值确定通风量的计算方法相对更为科学。
通常情况下，变配电设备的额定功率越大，通风量也应该越大，因此，可以根据变配电设备的额定功率和使用人数的比例来确定所需的通风量。
3、按面积法按照变配电用房的面积来确定通风量的计算方法比较普遍，通常是根据面积和通风次数来确定。
在通常情况下，变配电用房的指定通风次数为7-10次/小时，因此，可以通过变配电用房的面积来计算需要提供的通风量。
三、变配电用房通风量计算时需要注意的问题1、更加科学的计算方法在实际工作中，我们应该根据变配电用房的实际情况来确定自己需要的通风量以及计算方法。
因此，我们需要更加科学的计算方法来进行通风量的规划。
2、保证通风设备的正常运转在通风系统的设计与安装过程中，需要重视通风系统的功能。
在通风系统的运转过程中，需要确保通风量合理，系统运行正常，否则，会对设备的使用和环境造成影响。
3、注意通风的节能通风的节能问题是一个非常重要的问题。
在进行通风系统的设计与安装时，我们需要选择合适的通风设备，并加以调节，以达到更好的节能效果。
变配电室通风计算---精品管理资料
摘要：介绍地下室变配电房设计常见的问题和应对方法,计算变配房设备的发热量及散热所需的风量，在地下室变配电房一侧设置下沉花园通风设计方案的优点,事故通风如何解决。
关键词:变配电房，下沉花园,发热量，通风量，事故通风。
前言随着社会的进步,电气化程度的不断的提高,电力需求越来越大,变压器容量不断增大.另一方面住宅小区档次不断提升，随着纯住宅、底层全部架空小区出现，变配电房如设在架空层里，即使与住户之间设了夹层，也会影响配电房上部住户和住宅小区的景观。
因此开发商要求我们把配电房设计在地下室.1．地下室变配电房设计常见的问题。
1。
1供电部门的要求在温州地区供电部门一般反对把变配电房设计到地下室，如变配电房设置在地下室,要求设计单位解决以下几个问题.1)地下室变配电房如何防止在台风雨时进水.2）地下室变配电房一般较潮湿，会影响电气设备运行安全可靠性.3）夏季室外空气温度高、湿度大，用电负荷大,变配电房发热量大,若房间温度太高，会影响设备工作效率,严重的话甚至会出现跳闸断电事故，如何消除房间余热.1.2地下室变配电房设计应对方法1)防止地下室变配电房进水由土建专业和给排水专业配合来解决。
2）地下室变配电房的设备只有发热量，没有散湿量，基本上也不存在人员散湿和围护结构得湿,平时通风散热空气处理过程为等湿过程,室内含湿量没有变化.在温州地区基本上能满足地下室变配电房湿度≤75%的要求，至于供电部门担心的地下室变配电房潮湿一般是指变配电房刚投入运行时.为了解决这个问题，一般由电气专业在高低压配电柜里设置温、湿度传感器。
通过传感器控制加热回路，通过升温使配电柜内湿度达到设计要求,确保电气设备安全.3）本篇所要讨论的是通过通风设计来消除地下室变配电房的余热，以保证配电房在其要求环境温度下正常工作,本文以一工程为例介绍类似工程设计。
2。
地下室变配电房通风设计2.1概况本工程位于温州某住宅小区,建筑面积约12万㎡，变配电房设两处，位于地下一层，其中一处变配电房如下图，总面积约220㎡，层高4。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
全面排风消除室内余热的通风量计算公式：0.28av QL c t ρ=⨯∆（1）L——通风换气量（m 3/h ）;Q——室内显热发热量（W ）；t p ——室内排风设计温度（℃）；t s ——送风温度（℃）；1、主变（油浸式不考虑散热器）主变散热量：74kW （单台容量）送风温度取夏季通风室外计算温度：26.6℃，空气密度1.179kg/m 3；进风与排风温差不超过15℃，且夏季排风温度不超过45℃，故取排风设计温度：40℃，空气密度1.128kg/m 3；平均密度：1.1535kg/m 3代入式（1）：37400016928.95m /h 0.28 1.1535 1.01(4026.6)L ==⨯⨯⨯-事故排风换气次数：10次/h ，单个主变容积2244m 3，则事故排风量：22440m 3/h;风机选型：每个主变压器室选用2台屋顶轴流风机，单台风机风量（考虑10%的余量）：按照事故风量选型。
风机性能参数：12900m 3/h ，全压115Pa ，功率0.75Kw ，噪音65dB （RASNo.800,转速560）风机重量：109kg 。
屋顶留洞：870mm*870mm ，基础高度300mm ，风机底座1030x1030风机共6台，每个主变压器室屋顶设两台。
进风百叶面积（每个主变）：室外平均风速：3.5m/s ，总风量22440m 3/h ，50%遮挡系数，则进风百叶总面积：3.56m 21000*2000(2个)2、站用变散热量：8.662kW 各设计参数同主变；386621981.6m /h 0.28 1.1535 1.01(4026.6)L ==⨯⨯⨯-事故排风换气次数：10次/h ，单个主变容积306.25m 3，则事故排风量：3062.5m 3/h ；风机选型：每个站用变用1台屋顶轴流风机，按事故排风量选型，单台风机风量（10%余量）：3368.75m 3/h 。
风机性能参数：4300m 3/h ，全压91Pa ，功率0.25kW ，噪音57dB ，，转速720。
屋顶留洞：570mm*570mm ，基础高度300mm ，风机底座705x705，（RASNo.500,转速720）风机重量：44kg风机共2台，每个站用变1台。
进风百叶面积：室外平均风速：3.5m/s ，总风量3062.5m 3/h ，50%遮挡系数，则进风百叶总面积：0.486m 2，500mm*1000mm （每个站用变1个）3、电容器室散热量：48kW （单台），共6台送风温度取夏季通风室外计算温度：26.6℃电器设备运行房间夏季室内温度不宜超过40℃，这里取40℃代入式（1）：348000665885.6m /h 0.28 1.1535 1.01(4026.6)L ⨯==⨯⨯⨯-事故排风换气次数：12次/h ，电容器室容积：5819.58m 3，事故排风量：12×5819.58=69834.963m /h ；《建筑设计防火规范》电容器室面积702m 2，大于200m 2，且不具备自然排烟条件，排烟量计算：60×702=42120m 3/h ；风机选型按照事故排风量选用风机：共7台轴流风机，安装在侧墙。
并考虑安全系数（7台）风机性能参数：（1）风量10739m 3/h ，全压177Pa ，功率0.75kW ，转速1450，叶轮直径560mm（1台），预留洞670mm （T35-11No5.6）（2）风量10128m 3/h ，全压98Pa ，功率0.37kW ，转速960，叶轮直径630mm（6台），预留洞740mm （T35-11No6.3）进风百叶面积：室外平均风速：3.5m/s ，总风量69834.963m /h ，50%遮挡系数，则进风百叶总面积：11.08m 2，700mm*1400mm(12个)电缆隧道通风计算：电缆隧道1面积：346.72m 2，深度4m ，体积1386.88m 3电缆隧道2面积：96.5m 2，深度3.5m ，体积337.75m 3电缆隧道3面积：5.74+7.08=12.82m 2，深度2.3m ，体积29.49m 3电缆隧道4面积：9.3+7.4=16.7m 2，深度3.5m ，体积58.45m 3电缆隧道5面积：32.9+32.9=65.8m 2，深度4.0m ，体积263.2m 3电缆隧道总体积：2075.77m 3《电力电缆隧道设计规程》DL/T5484-2013电缆隧道事故通风量：按最小6次/h 换气，事故通风量：2075.77*6=12454.62m 3/h设置2条进风土建风道，土建风道风速按3.5m/s计算，土建风道尺寸：700mm*700mm，考虑土建施工需要，取风道尺寸800mm*800mm，仍按风道风速 3.5m/，校核通风量：0.8*0.8*3.5*3600*2=16128m3/h，换气次数：16128/2075.77=7.8次/h，满足规程不小于6次/h的要求。
送、排风机选用离心式屋顶风机，各两台，考虑10%的富裕量，风机性能参数：送风机：9004m3/h-359Pa-2.2kW-1450r/min-128kg；风机高995mm。
风机基础尺寸：740mm*740mm*50mm，两台。
排风机：8899m3/h-375Pa-2.2kW-1450r/min-53kg，风机高830mm。
风机基础尺寸：705mm*705mm*50mm，两台。
通风设计说明：1.生产综合楼地下电缆隧道根据隧道电缆正常运行状态下最大载流量通过能力、满足人员检修新风量、满足最小换气次数6次的事故通风量，取三者计算通风量的最大值作为隧道通风量。
本工程分别设置2台离心式屋顶送风机和离心式屋顶排风机，分别通过土建进风风道和排风风道远隧道连通；单台送风机风量为9004m3/h,电机功率为2.2KW，单台排风机风量为8899m3/h，电机功率为2.2kW，满足换气次数、人员检修及散热需要。
风机与温度监测系统联动,当隧道温度大于40°C时,开启人孔及风机进行散热.当运行人员检修时,必须先通风15min方可进入.在风道与隧道接口处设置动作温度为70℃的防火阀，若排风温度超过70℃防火阀关闭,关闭后联动关闭相应的风机.通风系统与消防报警系统联锁,若发生火灾自动切断电源；火灾后,确认无火灾危险,开启排烟风机排出烟气。
2.220kVGIS室采用机械进风,机械排风方式。
机械进风系统有低噪声柜式风机及风管系统构成，机械排风由轴流风机及风管系统承担，通风系统整体采用上下联合排风和中部进风的方式。
通风系统兼做事故通风、正常排风及火灾后的排烟功能。
设置低噪音柜式风机1台,风机风量42100m3/h,全压405Pa，电机功率11kW；轴流风机7台，其中风量14498m3/h,全压125Pa，电机功率0.75kW为1台，风量8471m3/h,全压103Pa，电机功率0.37kW为6台。
平时根据实际需要手动或远程自动开启进、排风机进行通风换气；事故状态下,由六氟化硫气体报警控制系统开启进、排风机进行事故通风；通风系统与消防报警联动,火灾时,切断所有风机电源,关闭电动铝合金通风百叶窗.火灾后,确认无火灾危险,开启排烟风机与百叶窗排出烟气。
3.66kVGIS室采用机械进风,机械排风方式。
机械进风系统有低噪声柜式风机及风管系统构成，机械排风由轴流风机及风管系统承担，通风系统整体采用上下联合排风和中部进风的方式。
通风系统兼做事故通风、正常排风及火灾后的排烟功能。
设置低噪音柜式风机1台,风机风量27070m3/h,全压345Pa，电机7.5kW；轴流风机10台，其中风量2977m3/h,全压76Pa，电机功率0.09kW为5台，风量流量2737m3/h,全压71Pa，电机功率0.09kW为5台。
平时根据实际需要手动或远程自动开启进、排风机进行通风换气；事故状态下,由六氟化硫气体报警控制系统开启进、排风机进行事故通风；通风系统与消防报警联动,火灾时,切断所有风机电源,关闭电动铝合金通风百叶窗.火灾后,确认无火灾危险,开启排烟风机与百叶窗排出烟气。
4.蓄电池室采用自然进风,机械排风方式。
自然进风口为双层防雨电动铝合金百叶窗，机械排风由轴流式屋顶排风机承担。
通风换气量考虑同时满足正常通风排热和事故通风的需要，以及火灾后的排烟。
事故通风换气次数按12次/h考虑，事故风机兼作正常排风用.设置轴流式屋顶排风机2台，单台风机风量3470m3/h，全压172Pa，电机功率0.37kW，风机选用防爆型。
通风系统与温度监测系统联动,当夏季室内运行温度大于30°C时,开启通风系统排出室内余热；通风系统与消防报警联锁,火灾时,切断风机电源.火灾后,确认无火灾危险,开启通风系统排出烟气。
5.电容器室采用自然进风,机械排风方式.自然进风口为双层防雨电动铝合金百叶窗，机械排风由轴流风机及风管系统承担。
通风换气量考虑同时满足正常通风排热和事故通风的需要，以及火灾后的排烟。
事故通风换气次数不小于12次/h,事故风机兼作正常排风用.设置轴流风机7台，其中风机风量10128m3/h,全压98Pa，电机功率0.37kW为6台，风机风量10739m3/h,全压177Pa，电机功率0.75kW 为1台。
通风系统与消防报警联动,火灾时,切断风机电源,关闭百叶窗.火灾后,确认无火灾危险,开启排烟风机高速挡与百叶窗排出烟气。
6.主变压器室采用自然进风,机械排风方式.自然进风口为双层防雨电动铝合金百叶窗，机械排风由轴流式屋顶排风机承担.设置轴流式屋顶排风机2台（单个主变压器室），单台风机风量12900m3/h,全压115Pa，电机0.75kW.通风系统与消防报警联动,火灾时切断电源停止运行.火灾后,确认无火灾危险,开启风机排出烟气.7.站用变室采用自然进风,机械排风方式.自然进风口为双层防雨电动铝合金百叶窗，机械排风由轴流式屋顶排风机承担.设置轴流式屋顶排风机1台（单个占用变室），单台风机风量4300m3/h,全压91Pa，电机功率0.25kW.通风系统与消防报警联动,火灾时切断电源停止运行.火灾后,确认无火灾危险,开启风机排出烟气.8.卫生间采用门下百叶并结合外窗自然进风，吊顶式管道排气扇机械排风的通风方式.排气扇自带开关,由电气设在照明开关旁.排气扇应严格按制造厂所提要求进行安装，位置现场可稍作调整.9.消防水泵房采用采用自然进风,机械排风方式.自然进风口为双层防雨电动铝合金百叶窗，机械排风由壁式轴流风机承担.通风换气量按同时满足正常通风排湿和火灾后排烟的需要，其中正常通风换气次数不小于6次。
设置轴流风机1台，风机风量3370m3/h,全压76Pa，电机功率0.12kW.通风系统与消防报警联动,火灾时切断电源停止运行.火灾后,确认无火灾危险,开启风机排出烟气.10.电缆竖井采用自然进风,机械排风方式。
