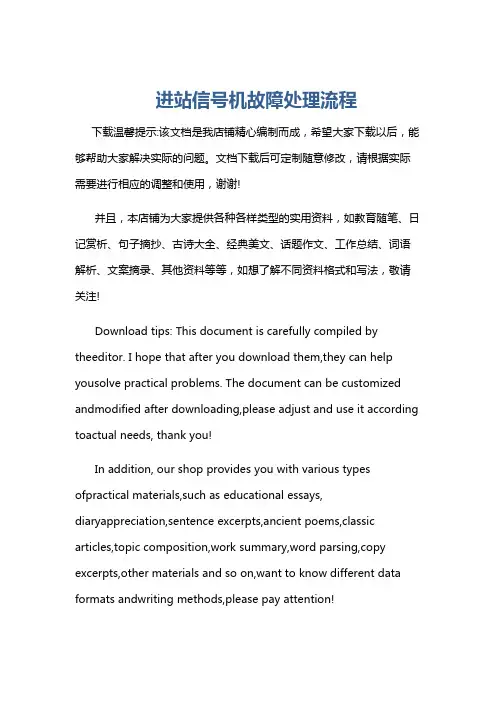

进站信号机故障处理流程

进站信号机故障处理流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!进站信号机故障处理流程一、故障发现阶段当进站信号机出现故障时,相关工作人员应立即察觉到异常情况。

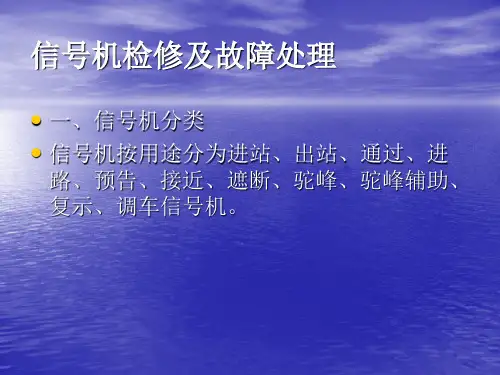

信号机检修及故障处理

信号机检修及故障处理
• 信号机显示距离要求 • 1、进站、通过、接近、遮断信号机,不得小于 • • •
•
1000M 2、高柱出站、高柱进路信号机,不得小于800M. 3、预告、驼峰、驼峰辅助信号机,不得小于 400M 4、调车、矮型出站、矮型进路、复示信号机,允 许、引导及各种表示器,不得小于200M. 在地形,地物影响视线的地方,进站、通过、接 近、预告、遮断信号机的显示距离,在最坏条件 下,不得小于200M.
信号机检修及故障处理
• 控制条件2:LXJ↑、2DJ↑ 、ZXJ↓、
LUXJ↓. • 电路接通公式为: XJZ220—RD1—DJ5-6 线圈—LXJ41-42—ZXJ81-83—2DJ21-22— LUXJ21-23—1U灯变压器I侧—LXJ62-61— RD2—XJF220
信号机检修及故障处理
信号机检修及故障处理
• 六、接近信号机 • 在列车运行速度超过120KM/H线路的半自
动闭塞、自动站间闭塞区段,进站信号机 外方应设置两段接近区段,在第一接近区 段和第二接近区段的分界处,设接近信号 机,在第一接近区段入口内100M处,设置 机车信号接通标。设置接近信号机的目的 主要是提前让列车了解进站信号机的显示 状态,以确保高速行车的安全。
作业前 准备工作 登记联系 集中检修 复查试验 销记 总结
信号机检修及故障处理
• 三、作业标准
信号机检修及故障处理
信号机检修及故障处理
信号机检修及故障处理
• 信号机检修及故障处理 • 1.故障信息(通知)受理 • 工区值班人员接到车站故障通知后应立刻
赶到运转室,在确认故障现象后(无人驻 守站应电话了解),立即将故障信息(包 括时间、地点和影响情况)汇报段调度员、 车间值班干部、工区工长。
铁路信号系统的故障排除与维修

铁路信号系统的故障排除与维修铁路信号系统是确保列车运行安全的重要组成部分,然而,在运行过程中,故障仍然可能发生。
本文将讨论铁路信号系统的故障排除与维修的方法和策略。
一、故障诊断故障排除的第一步是确定故障的具体原因。
铁路信号系统故障可能包括信号机故障、轨道电路故障、通信系统故障等。
为了对故障进行准确定位和分析,可以采用以下的方法:1. 检查信号设备:对信号机进行检查,确保其正常工作。
如果信号灯出现异常(如颜色不正确),可能是灯泡损坏或者电路故障引起的。
2. 检查轨道电路:通过轨道电路检查仪器检测轨道上的电流和电压,判断轨道电路是否存在问题。
如果出现电压异常或者信号无法传输到信号机的情况,可能是轨道电路存在故障。
3. 检查通信系统:检查通信线路和设备,确保信号能够正常传输。
如果通信系统中断或者出现干扰,可能会导致信号无法传输或者传输错误。
二、故障排除1. 信号机故障排除:一旦确定信号机存在故障,需要尽快采取措施恢复正常。
可以先检查信号机的电源供应,确保电源正常;然后检查信号机的线路连接,确保连接牢固;最后,如果以上方法无法解决故障,可能需要更换信号机或者修复信号机内部的电路。
2. 轨道电路故障排除:对于轨道电路故障,可以首先检查轨道电路中的绝缘接头,确保其处于良好状态;然后检查轨道电路连接器和电缆,确保连接正常;如果以上方法无法解决问题,可能需要进行更换或修复。
3. 通信系统故障排除:对于通信系统故障,可以先检查通信线路的连接情况,确保连接正常;然后检查通信设备,如电话线路或无线电设备,确保设备工作正常;如果以上方法无效,可能需要调查通信线路是否受到干扰或者设备是否需要更换。
三、维护措施除了及时排除故障外,维护信号系统的正常运行也是至关重要的。
以下是一些常见的维护措施:1. 定期检查:定期对信号设备、轨道电路和通信系统进行检查,确保其正常工作。
可以设置检查计划,包括每天、每周或者每月的检查内容和时间。

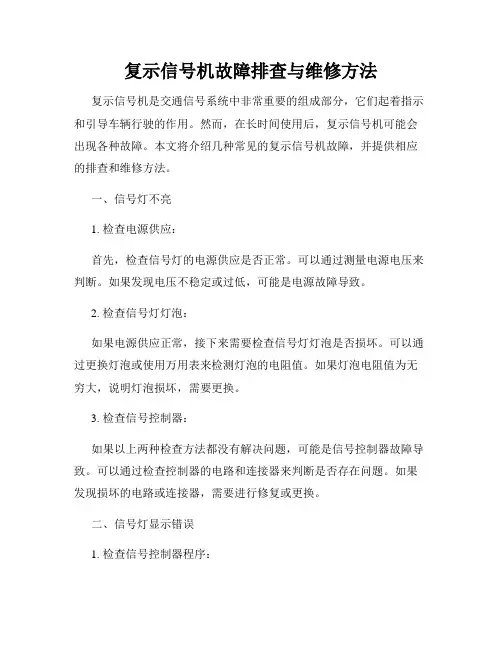

复示信号机故障排查与维修方法

复示信号机故障排查与维修方法复示信号机是交通信号系统中非常重要的组成部分,它们起着指示和引导车辆行驶的作用。
然而,在长时间使用后,复示信号机可能会出现各种故障。
本文将介绍几种常见的复示信号机故障,并提供相应的排查和维修方法。
一、信号灯不亮1. 检查电源供应:首先,检查信号灯的电源供应是否正常。
可以通过测量电源电压来判断。
如果发现电压不稳定或过低,可能是电源故障导致。
2. 检查信号灯灯泡:如果电源供应正常,接下来需要检查信号灯灯泡是否损坏。
可以通过更换灯泡或使用万用表来检测灯泡的电阻值。
如果灯泡电阻值为无穷大,说明灯泡损坏,需要更换。
3. 检查信号控制器:如果以上两种检查方法都没有解决问题,可能是信号控制器故障导致。
可以通过检查控制器的电路和连接器来判断是否存在问题。
如果发现损坏的电路或连接器,需要进行修复或更换。
二、信号灯显示错误1. 检查信号控制器程序:信号灯显示错误可能是由于信号控制器程序出现错误引起的。
可以通过重新编程信号控制器来解决问题。
要确保新编程的程序符合实际的交通规则和需求。
2. 检查传感器:在信号灯显示错误的情况下,还需要检查传感器是否正常工作。
传感器包括车辆检测器和行人检测器。
可以通过检查传感器的电路和连接器来发现潜在的问题,并进行修复或更换。
3. 检查信号灯电源:信号灯显示错误还可能是由于电源供应问题导致。
可以通过检查电源电压和电流值来判断电源是否正常。
如果发现问题,需要进行修复或更换电源。
三、信号灯闪烁1. 检查电源供应:信号灯闪烁可能是由于电源供应不稳定导致的。
可以通过检查电源电压和电流值来判断。
如果发现电压和电流波动较大,可能是电源故障导致。
需要找到问题的根源并修复。
2. 检查信号控制器:信号灯闪烁还可能是由于信号控制器故障引起的。
可以通过检查控制器的电路和连接器来判断。
如果发现损坏的电路或连接器,需要进行修复或更换。
3. 检查信号灯电路:如果以上两种检查方法都没有解决问题,可能是信号灯电路故障导致。
出站信号机临时故障处置流程

5.通知邻站事由,取消预告(闭塞)。
6.报告列车调度员,请求停止基闭改电话闭塞调度命令。
7.揭挂“停止基闭”表示牌,口呼“X(站)至X(站)间X行线停止基本闭塞,改电话闭塞法行车”。
8.办理发车闭塞。
9.填写行车日志,口呼“X(次)闭塞好(了)”,揭挂“区间占用”表示牌。
3.应答“X(次)闭塞好(了)”
10.通知信号员“X(次)X道发车,准备进路”,听取复诵无误后,命令“执行”。
4.复诵“X(次)X道发车,准备进路”。
5.正确及时准备进路(正排调车进路或单操单锁),使用接通光带按钮(或通过光带、道岔缺口或定反位表示箭头)确认进路正确,锁闭进路道岔。
11.应答“好”。
6.报告车站值班员“X道发车进路好(了)”。
16.通知助理值班员“X(次)X道发车”。
2.确认发车进路正确后(无光带显示时须询问车站值班员“X道发车进路好了没有”确认),复诵“X(次)X道发车”。
3.与司机核对调度命令,确认无误后交付,通过列车无线调度通信设备口呼“××(次)×道发车进路好了,注意确认凭证”。
17.列车出发,通知邻站。
10.列车出站,解锁进路。
12.通知信号员“确认X道进路”。
7.复诵“确认X道进路”。
8.使用接通光带按钮(或通过光带、道岔缺口或定反位表示箭头)再次确认进路正确。
13.应答“好”。
9.报告车站值班员“X道进路确认好(了)”。
14.报告列车调度员,请求调度命令。
15.确认命令内容后,与助理值班员核对调度命令。
1.与车站值班员核对调度命令。
4.按规定发车。
18.接收邻站到达通知,摘下“区间占用”表示牌。
19.故障处理完毕,签认《行车设备检查登记簿》。

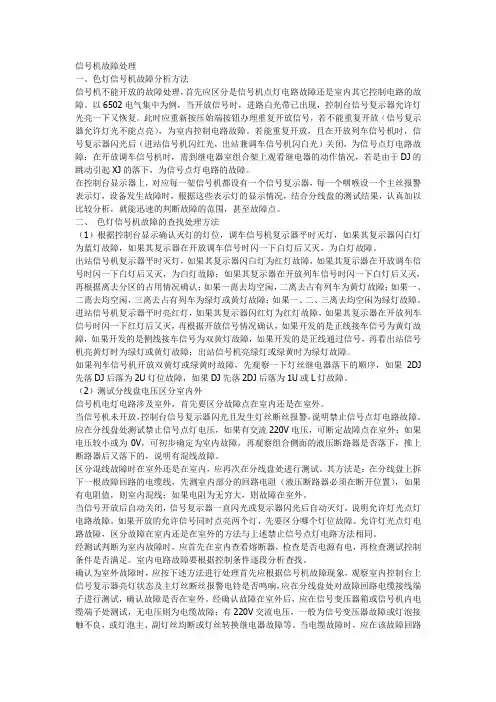

信号机故障处理
