满堂楼板模板支架计算(板厚120mm高度2.88m)
满堂红扣件钢管楼板模板支架计算书
满堂红扣件钢管楼板模板支架计算书满堂红扣件钢管楼板模板支架计算书模板支架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。
模板支架搭设高度为6.0米，搭设尺寸为：立杆的纵距 b=0.90米，立杆的横距 l=0.90米，立杆的步距 h=1.50米。
图1 楼板支撑架立面简图图2 楼板支撑架荷载计算单元采用的钢管类型为48×3.5。
一、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。
模板面板的按照三跨连续梁计算。
静荷载标准值 q1 = 25.000×0.250×0.900+0.350×0.900=5.940kN/m活荷载标准值 q2 = (2.000+1.000)×0.900=2.700kN/m面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 90.00×1.80×1.80/6 = 48.60cm3；I = 90.00×1.80×1.80×1.80/12 = 43.74cm4；(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到 M = 0.100×(1.2×5.940+1.4×2.700)×0.300×0.300=0.098kN.m经计算得到面板抗弯强度计算值 f = 0.098×1000×1000/48600=2.020N/mm2面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算T = 3Q/2bh < [T]其中最大剪力 Q=0.600×(1.2×5.940+1.4×2.700)×0.300=1.963kN截面抗剪强度计算值 T=3×1963.0/(2×900.000×18.000)=0.182N/mm2截面抗剪强度设计值 [T]=1.40N/mm2抗剪强度验算 T < [T]，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值 v = 0.677×8.640×3004/(100×6000×437400)=0.181mm面板的最大挠度小于300.0/250,满足要求!二、模板支撑方木的计算方木按照均布荷载下三跨连续梁计算。
满堂脚手架及模板铺设技术交底
（1）模板安装后应具有足够的强度、刚度和稳定性，能可靠地承受浇捣的砼重量、侧压力及施工中所产生的荷载。
（2）模板表面清理干净，涂水性脱模剂，不得有流坠。质量不合格模板或模板变形未修复的，严禁使用。模板接缝应严密，以防漏浆。在模板吊帮上不得蹬踩，应保护模板的牢固和严密。
（3）模板构造应简单、装拆方便，并满足钢筋的绑扎、安装及砼的浇筑、养护等工艺要求。
（5）支模架搭设注意事项：
间距必须按方案进行，不能加大间距，立杆必须在同一垂直线，水平方向纵横成线。梁底加密钢管的位置和尺寸必须按照方案进行。立杆底部支承结构必须具有支承上层荷载的能力。
（6）必须设水平支撑和剪刀撑。
①剪刀撑应纵横两个方向设置。
②剪刀撑顺主梁方向搭设，两个剪刀撑中留一个空挡。
③每组剪刀撑斜杆与地面夹角在45o~60o之间。
(9）根据层高选择立杆，并配以可调支座来调节高度，水平杆必须扣接在立杆上，不得相互扣接，扣件螺帽一定要拧紧。
立杆竖接和水平杆横接一定要采用直角扣件，保证竖向传力和水平观感。
增设扫地杆时，应尽量将扫地杆置于混凝土梁或其他混凝土结构上。
加密斜撑，将端头斜撑在混凝土结构上，增强整体抗变形能力。
（10）梁和楼板的脚手架跨距和间距必须按本计算方案布置。
（5）进行水平杆安装，安装方法同“安装扫地杆”。
（6）安装剪刀撑。
（7）安装可调顶丝。
三、满堂脚手架安装施工要求
（1）排架安装从梁一端开始向另一端推进，从纵横两个方向同时进行，以免支架失稳。
（2）用于支撑的所有杆件，必须经检验合格后方可使用。
（3）碗扣式支架的底层组装最为关键，其组装质量直接影响支架整体质量；在安装完最下两层水平杆后，首先检查并调整水平框架的方正和纵向直顺度；其次应检查水平杆的水平度，并通过调整立杆可调底座使水平杆的水平偏差小于L/400（L为水平杆长度）；逐个检查立杆底脚，确保所有立杆下垫实，不得悬空和松动；当底层架子符合搭设要求后，检查所有碗扣接头并琐紧，在搭设过程中随时检查上述内容，并予以调整。
满堂楼板模板支架计算1

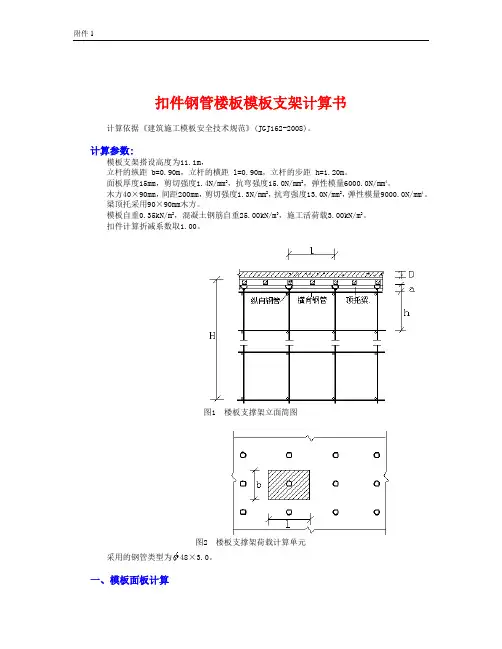

扣件钢管楼板模板支架计算书计算依据《建筑施工模板安全技术规范》(JGJ162-2008)。
计算参数:模板支架搭设高度为11.1m，立杆的纵距 b=0.90m，立杆的横距 l=0.90m，立杆的步距 h=1.20m。
面板厚度15mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm4。
木方40×90mm，间距200mm，剪切强度1.3N/mm2，抗弯强度13.0N/mm2，弹性模量9000.0N/mm4。
梁顶托采用90×90mm木方。
模板自重0.35kN/m2，混凝土钢筋自重25.00kN/m3，施工活荷载3.00kN/m2。
扣件计算折减系数取1.00。
图1 楼板支撑架立面简图图2 楼板支撑架荷载计算单元采用的钢管类型为48×3.0。
一、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。
模板面板的按照三跨连续梁计算。
考虑0.9的结构重要系数，静荷载标准值 q1 = 0.9×(25.000×0.200×0.900+0.350×0.900)=4.333kN/m考虑0.9的结构重要系数，活荷载标准值 q2 = 0.9×(2.000+1.000)×0.900=2.430kN/m 面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 90.00×1.50×1.50/6 = 33.75cm3；I = 90.00×1.50×1.50×1.50/12 = 25.31cm4；(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到 M = 0.100×(1.20×4.333+1.4×2.430)×0.200×0.200=0.034kN.m经计算得到面板抗弯强度计算值 f = 0.034×1000×1000/33750=1.020N/mm2面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算 [可以不计算]T = 3Q/2bh < [T]其中最大剪力 Q=0.600×(1.20×4.333+1.4×2.430)×0.200=1.032kN截面抗剪强度计算值 T=3×1032.0/(2×900.000×15.000)=0.115N/mm2截面抗剪强度设计值 [T]=1.40N/mm2抗剪强度验算 T < [T]，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值 v = 0.677×4.333×2004/(100×6000×253125)=0.031mm面板的最大挠度小于200.0/250,满足要求!二、模板支撑木方的计算木方按照均布荷载下连续梁计算。
120mm厚楼板门式钢管脚手架支撑计算书及方案
楼面模板支撑计算书工程名称：000编制单位：1.计算参数结构板厚120mm，层高 3.60m, 结构表面考虑隐蔽；模板材料为：夹板底模厚度18mm；板材弹性模量E=6000N/mm2,枋材弹性模量E=9000N/mm2,抗弯强度f m=13.00N/mm2 ,顺纹抗剪强度f v=1.40N/mm2.门式钢管脚手架间横向间距600mm, 门式钢管脚手架架间纵向间距900mm。
2.楼板底模验算（1）底模及支架荷载计算荷载类型标准值单位计算宽度(m) 板厚(m) 系数设计值①底模自重 0.30 kN/m2× 1.0 × 1.2 = 0.36 kN/m②砼自重 24.00 kN/m3× 1.0 × 0.12 × 1.2 = 3.46 kN/m③钢筋荷载 1.10 kN/m3× 1.0 × 0.12 × 1.2 = 0.16 kN/m④施工人员及施工设备荷载 2.50 kN/m2× 1.0 × 1.4 = 3.50 kN/m底模和支架承载力计算组合①＋②＋③＋④ q1 = 7.47 kN/m底模和龙骨挠度验算计算组合①＋②＋③ q2 = 3.97 kN/m（2）楼板底模板验算第一层龙骨(次楞)间距L=400mm,计算跨数5跨。
底模厚度18mm,板模宽度1000mmW=bh2 /6=1000×182/6=54000mm3；I=bh3/12=1000×183/12=486000mm4。
1）内力及挠度计算a.①＋②＋③＋④荷载支座弯矩系数K M=-0.107，M1=K M q1L2 =-0.107×7.47×4002=-127886N·mm剪力系数K V=0.606，V1=K V q1L=0.606×7.47×400=1811Nb.①＋②＋③荷载支座弯矩系数K M=-0.107，M2=K M q2L2=-0.107×3.97×4002=-67966N·mm跨中弯矩系数K M=0.077，M3=K M q2L2=0.077×3.97×4002=48910N·mm剪力系数K V=0.606，V2=K V q2L=0.606×3.97×400=962N挠度系数Kυ=0.644，υ2=Kυq,2L4/(100EI)=0.644×(3.97/1.2)×4004/(100×6000×486000)=0.19mmc.施工人员及施工设备荷载按2.50kN（按作用在边跨跨中计算）计算荷载P=1.4×2.50=3.50kN ，计算简图如下跨中弯矩系数K M=0.200，M4=K M×PL=0.200×3.50×1000×400=280000N·mm支座弯矩系数K M=-0.100，M5=K M×PL=-0.100×3.50×1000×400=-140000N·mm剪力系数K V=0.600，V3=K V P=0.600×3.50=2.10kN挠度系数Kυ=1.456，υ3=KυP,L3/(100EI)=1.456×(3.50/1.4)×1000×4003/(100×6000×486000)=0.80mm 2）抗弯强度验算M1=-127886N·mm，M2＋M5=-207966N·mm，M3＋M4=328910N·mm比较M1、M2＋M5、M3＋M4，取其绝对值大的作为抗弯强度验算的弯矩。
中宇头施工企业120厚板_满堂楼板模板支架计算书
工程名称：一号总装车间120厚楼板模板扣件钢管高支撑架计算书高支撑架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001）、《钢管扣件水平模板的支撑系统安全技术规程》(DG/TJ08-016-2004 J10374-2004)。
支撑高度在4米以上的模板支架被称为钢管高支撑架，对于高支撑架的计算规范存在重要疏漏，使计算极容易出现不能完全确保安全的计算结果。
本计算书还参照《施工技术》2002.3《扣件式钢管模板高支撑架设计和使用安全》，供脚手架设计人员参考。
部位：满堂楼板模板支架1一、计算参数楼板长边为6.000米，短边为3.000米。
模板支架搭设高度为11.700米，采用的钢管类型为Φ48×3.5。
脚手架搭设尺寸为：立杆的纵距 b=0.800米，横距 l=0.800米，步距 h=1.500米。
板底横向钢管距离0.800米，立杆上端伸出至模板支撑点的长度a(m)=0.050，板底支撑方式和搭设简图如下图。
图楼板支撑架立面简图楼板面板采用胶合板，板厚18.000mm板底支撑采用木方50.000mm×100.000mm,布置间距为300.000mm荷载数据楼板现浇厚度：120.000mm模板自重：0.300kN/m2混凝土自重：24.000kN/m3钢筋自重：1.100kN/m3倾倒混凝土的荷载标准值：2.000kN/m2施工均布荷载标准值：1.000kN/m2本楼板支架为高模板支架，建议进行整体稳定分析强度折减系数：钢管强度折减系数：1.000扣件抗滑承载力系数：1.000三、模板计算1、模板面板计算模板面板的按照三跨连续梁计算。
静荷载标准值 q1 =2.650kN/m活荷载标准值 q2 =2.400kN/m面板的截面惯性矩I和截面抵抗矩W分别为:W =43200.000mm3；I =388800.000mm4；(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.000N/mm；M = 0.100ql其中 q ——荷载设计值(kN/m)；经计算得到 M =0.059kN.m经计算得到面板抗弯强度计算值 f =58855.690/43200.000=1.362N/mm 面板的抗弯强度验算 f≤[f],满足要求!(2)抗剪计算 [可以不计算]T = 3Q/2bh < [T]其中最大剪力 Q =1.177kN截面抗剪强度计算值 T =0.123N/mm截面抗剪强度设计值 [T] =1.400N/mm抗剪强度验算 T≤[T]，满足要求!(3)挠度计算v = 0.677ql / 100EI < [v] = 300.000/150面板最大挠度计算值 v =0.117mm面板的最大挠度小于等于300.000/150,满足要求!2、模板支撑木方的计算1).荷载的计算静荷载 q1 =0.30×0.30+25.10×120.00/1000×0.30=0.994kN/m活荷载计算施工荷载标准值+振捣混凝土时产生的荷载(kN/m)：活荷载 q2 =2.00×0.30+1.00×0.30=0.900kN/m2).木方的计算按照三跨连续梁计算，最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和。
满堂脚手架计算公式
满堂脚手架计算公式概述满堂脚手架是一种用于搭建建筑物内部或外部支撑结构的临时性工具。
在施工现场，脚手架的搭建是必不可少的工作环节之一。
为了确保施工安全和施工质量，需要对脚手架进行合理设计和计算。
本文将介绍满堂脚手架的计算公式，帮助工程师和施工人员了解如何计算和设计满堂脚手架。
满堂脚手架计算公式1. 脚手架高度计算公式满堂脚手架的高度是指地面到脚手架顶部的垂直距离。
根据安全要求和施工需要，脚手架的高度需满足一定标准。
一般情况下，满堂脚手架的高度计算公式如下：脚手架高度 = 最高施工层高度 + 安全间距 + 手扶梯高度其中，最高施工层高度是指所建筑物的最高层的高度，安全间距是指脚手架至墙面或其他障碍物的水平间距，手扶梯高度是指脚手架顶部到楼板高度的距离。
2. 脚手架材料计算公式为了确保脚手架的稳定性和承载能力，需要计算和选择适当的脚手架材料。
一般情况下，脚手架的水平和竖直支撑材料的计算公式如下：水平材料长度 = 建筑物宽度 + 2 ×净空宽度竖直材料高度 = 脚手架高度 + 横梁高度其中，建筑物宽度是指建筑物平面投影的宽度，净空宽度是指脚手架立柱的间距，横梁高度是指水平支撑材料的高度。
3. 脚手架承载力计算公式脚手架的承载力是指脚手架能够承受的最大荷载。
为确保脚手架的安全性，需要根据设计标准对承载力进行计算和检验。
一般情况下，满堂脚手架的承载力计算公式如下：承载力 = 脚手架重量 + 施工人员和材料的重量脚手架重量包括脚手架材料本身的重量，施工人员和材料的重量是指在脚手架上工作的人员和材料的总重量。
屋面楼板 120mm厚脚手架高支模验算
扣件式钢管支架楼板模板安全计算书（屋面120mm厚楼板）一、计算依据1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB50009-20124、《钢结构设计规范》GB50017-20035、《建筑施工临时支撑结构技术规范》JGJ300-2013二、计算参数简图：（图1）平面图（图2）纵向剖面图1（图3）横向剖面图2 三、面板验算取b=1m单位面板宽度为计算单元。
W=bh2/6=1000×122/6=24000mm3I=bh3/12=1000×123/12=144000mm41、强度验算A.当可变荷载Q1k为均布荷载时：由可变荷载控制的组合：q1=0.9×{1.2[G1k+(G2k+G3k)h]b+1.4Q1k b}=0.9×(1.2×(0.3+(24+1.1)×120/1000)×1+1. 4×2.5×1)=6.727kN/m由永久荷载控制的组合：q2=0.9×{1.35[G1k+(G2k+G3k)h]b+1.4×0.7Q1k b}=0.9×(1.35×(0.3+(24+1.1)×120/1000)×1+1.4×0.7×2.5×1)=6.229kN/m取最不利组合得：q=max[q1,q2]=max(6.727,6.229)=6.727kN/m（图4）可变荷载控制的受力简图1B.当可变荷载Q1k为集中荷载时：由可变荷载控制的组合：q3=0.9×{1.2[G1k+(G2k+G3k)h]b}=0.9×(1.2×(0.3+(24+1.1)×120/1000)×1)=3.577kN/ mp1=0.9×1.4Q2k=0.9×1.4×2.5=3.15kN（图5）可变荷载控制的受力简图2由永久荷载控制的组合：q4=0.9×{1.35[G1k+(G2k+G3k)h]b}=0.9×(1.35×(0.3+(24+1.1)×120/1000)×1)=4.024k N/mp2=0.9×1.4×0.7Q2k=0.9×1.4×0.7×2.5=2.205kN（图6）永久荷载控制的受力简图取最不利组合得：M max=0.076kN·m（图7）面板弯矩图σ=M max/W=0.076×106/24000=3.153N/mm2≤[f]=31N/mm2满足要求2、挠度验算q k=(G1k+(G3k+G2k)×h)×b=(0.3+(24+1.1)×120/1000)×1=3.312kN/m（图8）正常使用极限状态下的受力简图（图9）挠度图ν=0.211mm≤[ν]=300/400=0.75mm满足要求四、次梁验算当可变荷载Q1k为均布荷载时：计算简图：（图10）可变荷载控制的受力简图1 由可变荷载控制的组合：q1=0.9×{1.2[G1k+（G2k+G3k)h]a+1.4Q1k a}=0.9×(1.2×(0.3+(24+1.1)×120/1000)×300/1000+1.4×2.5×300/1 000)=2.018kN/m由永久荷载控制的组合：q2=0.9×{1.35[G1k+（G2k+G3k)h]a+1.4×0.7Q1k a}=0.9×(1.35×(0.3+(24+1.1)×120/1000)×300/1000+1.4×0.7×2.5×300/1000)=1.86 9kN/m取最不利组合得：q=max[q1,q2]=max(2.018,1.869)=2.018kN/m当可变荷载Q1k为集中荷载时：由可变荷载控制的组合：q3=0.9×{1.2[G1k+(G2k+G3k)h]a}=0.9×(1.2×(0.3+(24+1.1)×120/1000)×300/1000)=1. 073kN/mp1=0.9×1.4Q2k=0.9×1.4×2.5=3.15kN（图11）可变荷载控制的受力简图2由永久荷载控制的组合：q4=0.9×{1.35[G1k+(G2k+G3k)h]a}=0.9×(1.35×(0.3+(24+1.1)×120/1000)×300/1000) =1.207kN/mp2=0.9×1.4×0.7Q2k=0.9×1.4×0.7×2.5=2.205kN（图12）永久荷载控制的受力简图1、强度验算（图13）次梁弯矩图M max=0.651kN·mσ=M max/W=0.651×106/(64×103)=10.179N/mm2≤[f]=11N/mm2 满足要求2、抗剪验算（图14）次梁剪力图V max=3.365kNτmax=V max S/(Ib0)=3.365×1000×48×103/(256×104×6×10)=1.051N/mm2≤[τ]=1.4N/mm2满足要求3、挠度验算挠度验算荷载统计，q k=(G1k+(G3k+G2k)×h)×a=(0.3+(24+1.1)×120/1000)×300/1000=0.994kN/m（图15）正常使用极限状态下的受力简图（图16）次梁变形图νmax=0.238mm≤[ν]=1×1000/400=2.5mm满足要求五、主梁验算将荷载统计后，通过次梁以集中力的方式传递至主梁。
满堂楼板模板支撑计算
扣件钢管楼板模板支架计算书依据规范 :《建筑施工模板安全技术规范》 JGJ 162-2008《建筑结构荷载规范》 GB50009-2012《钢结构设计规范》 GB50017-2003《混凝土结构设计规范》 GB50010-2010《建筑地基基础设计规范》 GB50007-2011《建筑施工木脚手架安全技术规范》 JGJ 164-2008计算参数 :钢管强度为205.0 N/mm2，钢管强度折减系数取1.00。
模板支架搭设高度为 4.0m，立杆的纵距b=1.20m，立杆的横距l=1.20m，立杆的步距h=1.50m。
面板厚度18mm剪切强度1.4N/mn?，抗弯强度15.0N/mn?，弹性模量6000.0N/mn?。
内龙骨采用50. x 100.mm木方，间距300mm 木方剪切强度1.3N/mn?，抗弯强度15.0N/mn?，弹性模量9000.0N/mn?。
梁顶托采用100. x lOO.mm木方。
模板自重0.20kN/m2，混凝土钢筋自重25.10kN/m3。
振捣混凝土荷载标准值0.00kN/m2,施工均布荷载标准值2.50kN/m2。
扣件计算折减系数取1.00。
图 1 楼板支撑架立面简图图 2 楼板支撑架荷载计算单元按照模板规范 4.3.1 条规定确定荷载组合分项系数如下：由可变荷载效应控制的组合 S=1.2x(25.10 x0.20+0.20)+1.40 x2.50=9.764kN/m2由永久荷载效应控制的组合 S=1.35x25.10x0.20+0.7x1.40x2.50=9.227kN/m 2由于可变荷载效应控制的组合 S最大，永久荷载分项系数取1.2，可变荷载分项系数取采1.40 用的钢管类型为© 48x 3.5。
钢管惯性矩计算采用匸n (D4-d4)/64，抵抗距计算采用 Wn (D4-d4)/32D。
一、模板面板计算面板为受弯结构 , 需要验算其抗弯强度和刚度。
模板面板的按照三跨连续梁计算。
满堂脚手架设计详细计算方法
满堂脚手架设计详细计算方法满堂脚手架是指由多个水平和垂直支撑构成的搭建框架，用于支撑工程施工过程中的人员和材料。
设计满堂脚手架时，需要进行详细的计算和布置，以确保其稳定性和安全性。
以下是满堂脚手架设计的详细计算方法的一般步骤：第一步：确定基本参数确定满堂脚手架的高度、跨度、支撑点间距等基本参数。
根据所搭建的工程的具体情况，如建筑物的高度、平面形状和结构类型，选择合适的参数。
第二步：计算垂直支撑力根据满堂脚手架的高度和跨度，计算出垂直支撑力。
垂直支撑力是指施加在满堂脚手架立柱上的力，需要考虑人员和材料的重量以及施工过程中的动载荷。
根据相关规范和经验公式，计算出每个立柱所受的垂直支撑力。
第三步：计算水平支撑力根据满堂脚手架的高度和跨度，计算出水平支撑力。
水平支撑力是指施加在满堂脚手架水平支撑杆上的力，需要考虑垂直支撑力和水平作用力及其分布情况。
根据相关规范和经验公式，计算出每根水平支撑杆所受的水平支撑力。
第四步：计算连接节点的承载力第五步：确定材料规格根据计算结果，确定满堂脚手架所使用的材料规格。
包括满堂脚手架的立柱、水平支撑杆和连接件等。
选择合适的材料规格，以满足设计要求。
第六步：进行结构布局根据计算结果和材料规格，进行满堂脚手架的结构布局。
根据满堂脚手架的高度和跨度，确定立柱和水平支撑杆的数量和布置位置。
同时，考虑结构的稳定性和刚度，需合理设置对角支撑杆，并考虑支撑点间距的适当调整。
第七步：检验满堂脚手架的稳定性根据所布置的满堂脚手架结构，进行稳定性检验。
对于大型和特殊情况下的满堂脚手架，可以进行有限元分析或其他计算方法对其稳定性进行评估。
第八步：制定使用规程和安全操作规范根据满堂脚手架的设计和布置，制定相应的使用规程和安全操作规范。
规范人员和材料的使用方式，确保施工过程中的安全性。
最后，需要强调的是，满堂脚手架的设计和计算需要符合相关的规范和标准要求，并在实际施工过程中随时检查和监测，确保满堂脚手架的安全运行。
满堂支架的计算算例
满堂支架的计算算例满堂支架是一种常见于建筑工程中的结构支撑形式，用于提供支撑和稳定的功能，以防止结构失稳或倒塌。
下面是一个关于满堂支架的计算算例，详细介绍了它的设计和计算过程。
1.引言满堂支架是建筑工程中常用的支撑结构，用于提供临时支撑和稳定性。
它一般由水平和竖直杆件组成，可以根据需要进行调整和安装。
本文将以一座三层建筑为例，计算满堂支架的设计和安装。
2.建筑结构参数建筑结构参数如下：-建筑高度：12米-楼层数：3层-楼板宽度：5米-楼板厚度：0.2米-楼板自重：2.5kN/m²-混凝土强度等级：C25-支撑点间距：3米3.设计计算3.1楼板荷载计算首先，计算楼板的总荷载。
根据楼板宽度和自重，得到每平米楼板的自重荷载为：自重荷载=楼板宽度×楼板厚度×楼板自重=5m×0.2m×2.5kN/m²=2.5kN总荷载=自重荷载×楼层数=2.5kN×3=7.5kN3.2满堂支架荷载计算接下来，计算满堂支架的荷载。
满堂支架承受的荷载包括楼板荷载和自重荷载。
楼板荷载=楼板宽度×楼板自重=5m×2.5kN/m²=12.5kN/m满堂支架荷载=楼板荷载×支撑点间距=12.5kN/m×3m=37.5kN3.3杆件计算根据支架荷载和结构参数，计算满堂支架杆件的尺寸和数量。
首先，计算竖直杆件的数量。
每层楼需要一根竖直杆件，所以总杆件数量为楼层数。
总竖直杆件数量=楼层数=3根其次，计算水平杆件的数量。
每层楼需要两根水平杆件，所以总杆件数量为楼层数的两倍。
总水平杆件数量=楼层数×2=3根×2=6根然后，计算杆件截面面积。
假设杆件材料为Q235钢，使用方管作为杆件。
方管的截面面积可根据设计要求和安全系数确定。
最后，根据杆件截面面积和长度计算杆件的弯曲强度。
通常，设计时需要考虑杆件的弯曲强度和稳定性。
满堂楼板模板支架计算1
扣件钢管楼板模板支架计算书计算依据《建筑施工模板安全技术规范》(JGJ162-2008)。
计算参数:模板支架搭设高度为6.0m，立杆的纵距 b=0.90m，立杆的横距 l=0.90m，立杆的步距 h=1.50m。
面板厚度16mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm2。
木方40×90mm，间距200mm，剪切强度1.3N/mm2，抗弯强度13.0N/mm2，弹性模量9000.0N/mm2。
梁顶托采用双钢管48×2.8mm。
模板自重0.30kN/m2，混凝土钢筋自重25.00kN/m3，施工活荷载4.50kN/m2。
扣件计算折减系数取1.00。
图1 楼板支撑架立面简图图2 楼板支撑架荷载计算单元按照模板规范4.3.1条规定确定荷载组合分项系数如下：由可变荷载效应控制的组合S=1.2×(25.00×0.18+0.30)+1.40×2.50=9.260kN/m2由永久荷载效应控制的组合S=1.35×24.00×0.18+0.7×1.40×2.50=8.282kN/m2由于可变荷载效应控制的组合S最大，永久荷载分项系数取1.2，可变荷载分项系数取1.40采用的钢管类型为48×2.8。
一、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。
模板面板的按照三跨连续梁计算。
考虑0.9的结构重要系数，静荷载标准值 q1 = 0.9×(25.000×0.180×0.900+0.300×0.900)=3.888kN/m考虑0.9的结构重要系数，活荷载标准值 q2 = 0.9×(2.000+2.500)×0.900=3.645kN/m 面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 90.00×1.60×1.60/6 = 38.40cm3；I = 90.00×1.60×1.60×1.60/12 = 30.72cm4；(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到 M = 0.100×(1.20×3.888+1.40×3.645)×0.200×0.200=0.039kN.m经计算得到面板抗弯强度计算值 f = 0.039×1000×1000/38400=1.018N/mm2面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算 [可以不计算]T = 3Q/2bh < [T]其中最大剪力 Q=0.600×(1.20×3.888+1.4×3.645)×0.200=1.172kN截面抗剪强度计算值 T=3×1172.0/(2×900.000×16.000)=0.122N/mm2截面抗剪强度设计值 [T]=1.40N/mm2抗剪强度验算 T < [T]，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值 v = 0.677×3.888×2004/(100×6000×307200)=0.023mm面板的最大挠度小于200.0/250,满足要求!(4)2.5kN集中荷载作用下抗弯强度计算经过计算得到面板跨中最大弯矩计算公式为 M = 0.2Pl+0.08ql2面板的计算宽度为1200.000mm集中荷载 P = 2.5kN考虑0.9的结构重要系数，静荷载标准值 q = 0.9×(25.000×0.180×1.200+0.300×1.200)=5.184kN/m面板的计算跨度 l = 200.000mm经计算得到 M = 0.200×0.9×1.40×2.5×0.200+0.080×1.20×5.184×0.200×0.200=0.146kN.m经计算得到面板抗弯强度计算值 f = 0.146×1000×1000/38400=3.800N/mm2面板的抗弯强度验算 f < [f],满足要求!二、模板支撑木方的计算木方按照均布荷载计算。
120mm厚板模板计算书
120mm厚板模板计算书一、参数信息1.模板支架参数横向间距或排距(m):1.00；纵距(m):1.00；步距(m):1.50；立杆上端伸出至模板支撑点长度(m):0.20；模板支架搭设高度(m):10.70；采用的钢管(mm):Φ48×3.2 ；板底支撑连接方式:方木支撑；立杆承重连接方式:可调托座；2.荷载参数模板与木板自重(kN/m2):0.500；混凝土与钢筋自重(kN/m3):25.500；施工均布荷载标准值(kN/m2):1.000；3.材料参数面板采用胶合面板，厚度为18mm；板底支撑采用方木；面板弹性模量E(N/mm2):9500；面板抗弯强度设计值(N/mm2):13；木方抗剪强度设计值(N/mm2):1.400；木方的间隔距离(mm):250.000；木方弹性模量E(N/mm2):9000.000；木方抗弯强度设计值(N/mm2):13.000；木方的截面宽度(mm):50.00；木方的截面高度(mm):100.00；托梁材料为：钢管(双钢管) :Ф48×3；4.楼板参数楼板的计算厚度(mm):120.00；图2 楼板支撑架荷载计算单元二、模板面板计算模板面板为受弯构件,按三跨连续梁对面板进行验算其抗弯强度和刚度 模板面板的截面惯性矩I 和截面抵抗矩W 分别为：W = 100×1.82/6 = 54 cm 3；I = 100×1.83/12 = 48.6 cm 4；模板面板的按照三跨连续梁计算。
面板计算简图1、荷载计算(1)静荷载为钢筋混凝土楼板和模板面板的自重(kN/m)：q1 = 25.5×0.12×1+0.5×1 = 3.56 kN/m；(2)活荷载为施工人员及设备荷载(kN/m)：q2 = 1×1= 1 kN/m；2、强度计算计算公式如下:M=0.1ql2其中：q=1.2×3.56+1.4×1= 5.672kN/m最大弯矩M=0.1×5.672×2502= 35450 N·m；面板最大应力计算值σ =M/W= 35450/54000 = 0.656 N/mm2；面板的抗弯强度设计值[f]=13 N/mm2；面板的最大应力计算值为0.656 N/mm2小于面板的抗弯强度设计值13 N/mm2,满足要求!3、挠度计算挠度计算公式为ν=0.677ql4/(100EI)≤[ν]=l/250其中q =q1=3.56kN/m面板最大挠度计算值ν = 0.677×3.56×2504/(100×9500×48.6×104)=0.02 mm；面板最大允许挠度[ν]=250/ 250=1 mm；面板的最大挠度计算值0.02 mm 小于面板的最大允许挠度 1 mm,满足要求!三、模板支撑方木的计算方木按照三跨连续梁计算，截面惯性矩I和截面抵抗矩W分别为:W=b×h2/6=5×10×10/6 = 83.33 cm3；I=b×h3/12=5×10×10×10/12 = 416.67 cm4；方木楞计算简图1.荷载的计算(1)静荷载为钢筋混凝土楼板和模板面板的自重(kN/m)：q1= 25.5×0.25×0.12+0.5×0.25 = 0.89 kN/m ；(2)活荷载为施工人员及设备荷载(kN/m)：q2 = 1×0.25 = 0.25 kN/m；2.强度验算计算公式如下:M=0.1ql2均布荷载q = 1.2 × q1 + 1.4 ×q2 = 1.2×0.89+1.4×0.25 = 1.418 kN/m；最大弯矩M = 0.1ql2 = 0.1×1.418×12 = 0.142 kN·m；方木最大应力计算值σ= M /W = 0.142×106/83333.33 = 1.702 N/mm2；方木的抗弯强度设计值[f]=13.000 N/mm2；方木的最大应力计算值为 1.702 N/mm2小于方木的抗弯强度设计值13 N/mm2,满足要求!3.抗剪验算截面抗剪强度必须满足:τ = 3V/2bh n< [τ]其中最大剪力: V = 0.6×1.418×1 = 0.851 kN；方木受剪应力计算值τ = 3 ×0.851×103/(2 ×50×100) = 0.255 N/mm2；方木抗剪强度设计值[τ] = 1.4 N/mm2；方木的受剪应力计算值0.255 N/mm2小于方木的抗剪强度设计值1.4 N/mm2，满足要求!4.挠度验算计算公式如下:ν=0.677ql4/(100EI)≤[ν]=l/250均布荷载q = q1 = 0.89 kN/m；最大挠度计算值ν= 0.677×0.89×10004 /(100×9000×4166666.667)= 0.161 mm；最大允许挠度[ν]=1000/ 250=4 mm；方木的最大挠度计算值0.161 mm 小于方木的最大允许挠度 4 mm,满足要求!四、托梁材料计算托梁按照集中荷载作用下的三跨连续梁计算；托梁采用：钢管(双钢管) :Ф48×3；W=10.16 cm3；I=21.56 cm4；集中荷载P取纵向板底支撑传递力，P＝1.702kN;托梁计算简图托梁计算弯矩图(kN·m)托梁计算变形图(mm)托梁计算剪力图(kN) 最大弯矩M max = 0.638 kN·m ；最大变形V max = 1.013 mm ；最大支座力Q max = 7.445 kN ；最大应力σ= 638202.086/10160 = 62.815 N/mm2；托梁的抗压强度设计值[f]=205 N/mm2；托梁的最大应力计算值62.815 N/mm2小于托梁的抗压强度设计值205 N/mm2,满足要求!托梁的最大挠度为 1.013mm 小于1000/150与10 mm,满足要求!五、模板支架立杆荷载设计值(轴力)作用于模板支架的荷载包括静荷载和活荷载。
满堂脚手架计算方法
满堂脚手架计算方法一、了解工程要求和承重要求在进行满堂脚手架计算之前，首先需要了解工程的具体要求，例如工程高度、横跨宽度、承重要求等。
这些信息将直接影响到脚手架的搭建方案和材料选择。
二、计算脚手架的材料需求1.立杆数量：立杆是搭建脚手架的主要支撑材料，数量的计算需要考虑到工程高度和横跨宽度。
一般来说，每4米高度和每1米宽度需要设置一根立杆。
2.水平杆数量：水平杆是连接立杆的横向支撑材料，数量的计算需要根据立杆的数量进行。
每根立杆上通常需要设置两根水平杆，以保持整个脚手架的稳定。
3.斜杆数量：斜杆是用于提高脚手架结构的稳定性和牢固性，数量的计算需要根据脚手架的高度和宽度进行。
一般来说，每4米高度和每4米宽度需要设置一根斜杆。
4.脚手架板数量：脚手架板是提供工作平台的材料，数量的计算需要根据横跨宽度进行。
一般来说，每1米宽度需要设置两块脚手架板。
此外，还需要根据工程要求选择适当的脚手架板材质和尺寸。
5.钢管数量：钢管是搭建脚手架的主要材料之一，数量的计算需要根据立杆、水平杆和斜杆的长度进行。
需要注意的是，脚手架的钢管要求必须符合国家和地方的相关安全规范。
三、计算脚手架的结构稳定性1.计算脚手架的重心和重力中心，确保整个脚手架的稳定性。
要注意平衡设计，避免重心偏离过大。
2.根据地基的承载力和脚手架的承重要求，计算脚手架各个支撑点的压力分布，确保脚手架在安全范围内承载工作负荷。
3.根据脚手架的高度和横向跨度，计算脚手架的抗倾覆能力和抗侧倾能力，确保脚手架在不同工况下的稳定性。
四、结构连接的计算1.计算脚手架各部件的连接方式和位置。
脚手架的连接部件包括各种铰接件、卡扣和螺栓连接等，需要根据结构稳定性的要求进行计算和选择。
2.根据脚手架的结构和连接方式，选用适当的连接材料和方法，确保连接的牢固性和可靠性。
以上是满堂脚手架计算方法的详细介绍。
在进行满堂脚手架计算时，需要综合考虑工程要求、承重要求、结构稳定性和连接方式等因素，确保脚手架的安全性和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
计算依据1《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。 计算依据2《施工技术》2002.3.《扣件式钢管模板高支撑架设计和使用安全》(杜荣军)。
计算参数:
模板支架搭设高度为3.0m， 立杆的纵距 b=0.90m，立杆的横距 l=0.90m，立杆的步距 h=1.50m。 面板厚度14mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm4。 木方40×90mm，间距300mm，剪切强度1.6N/mm2，抗弯强度13.0N/mm2，弹性模量9500.0N/mm4。 模板自重0.35kN/m2，混凝土钢筋自重25.00kN/m3，施工活荷载2.5+2.0kN/m2。 扣件计算折减系数取1.00。
7
= Asfy/bh0fcm = 2563.00×300.00/(4500.00×100.00×6.95)=0.245 查表得到钢筋混凝土受弯构件正截面抗弯能力计算系数为
s=0.241 此层楼板所能承受的最Байду номын сангаас弯矩为：
M1= sbh02fcm = 0.241×4500.000×100.0002×6.95×10-6=75.37kN.m 结论：由于 Mi = 75.3> Mmax=41.388 所以第7天以后的各层楼板强度和足以承受以上楼层传递下来的荷载。 第2层以下的模板支撑可以拆除。
三、板底支撑钢管计算 横向支撑钢管计算
横向支撑钢管按照集中荷载作用下的连续梁计算。 集中荷载P取木方支撑传递力。
2.44kN
2.44kN
2.44kN
A
B
900
900
900
支撑钢管计算简图
3
0.587
0.536
支撑钢管弯矩图(kN.m)
1.79 1.79
2.44 2.44
3.09 3.09 0.65 0.65
(2)
k1 —— 计算长度附加系数，按照表1取值为1.155；
u —— 计算长度系数，参照《扣件式规范》表5.3.3；u = 1.700
5
a —— 立杆上端伸出顶层横杆中心线至模板支撑点的长度；a = 0.30m；
公式(1)的计算结果：l0=1.155×1.700×1.50=2.945m
=2945/16.0=183.848
[f] —— 面板的抗弯强度设计值，取15.00N/mm2；
M = 0.100ql2
其中 q —— 荷载设计值(kN/m)； 经计算得到 M = 0.100×(1.20×3.015+1.4×4.050)×0.300×0.300=0.084kN.m 经计算得到面板抗弯强度计算值 f = 0.084×1000×1000/48600=1.73N/mm2 面板的抗弯强度验算 f < [f],满足要求!
W —— 立杆净截面抵抗矩(cm3)；W = 4.25
—— 钢管立杆抗压强度计算值 (N/mm2)；
[f] —— 钢管立杆抗压强度设计值，[f] = 205.00N/mm2；
l0 —— 计算长度 (m)；
如果完全参照《扣件式规范》，由公式(1)或(2)计算
l0 = k1uh
(1)
l0 = (h+2a)
W = 90.00×1.80×1.80/6 = 48.60cm3； I = 90.00×1.80×1.80×1.80/12 = 43.74cm4；
(1)抗弯强度计算 f = M / W < [f]
其中 f —— 面板的抗弯强度计算值(N/mm2)； M —— 面板的最大弯距(N.mm)； W —— 面板的净截面抵抗矩；
五、模板支架荷载标准值(立杆轴力)
作用于模板支架的荷载包括静荷载、活荷载和风荷载。
1.静荷载标准值包括以下内容： (1)脚手架的自重(kN)：
NG1 = 0.103×2.880=0.297kN (2)模板的自重(kN)：
NG2 = 0.350×0.900×0.900=0.284kN (3)钢筋混凝土楼板自重(kN)：
木方按照均布荷载下连续梁计算。 1.荷载的计算 (1)钢筋混凝土板自重(kN/m)：
q11 = 25.000×0.120×0.300=0.900kN/m
(2)模板的自重线荷载(kN/m)： q12 = 0.350×0.300=0.105kN/m
(3)活荷载为施工荷载标准值与振捣混凝土时产生的荷载(kN/m)：
纵向支撑钢管计算
支撑纵向钢管只起构造作用，无需要计算。
四、扣件抗滑移的计算
纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算:
4
R ≤ Rc
其中 Rc —— 扣件抗滑承载力设计值,取8.00kN； R —— 纵向或横向水平杆传给立杆的竖向作用力设计值；
计算中R取最大支座反力，R=5.534kN< Rc 单扣件抗滑承载力的设计计算满足要求! R≤8.0 kN时，可采用单扣件； 8.0kN<R 12.0 kN时，应采用双扣件；R>12.0kN时，应采用 可调托座。
均布荷载 q = 2.466kN/m 最大弯矩 M = 0.1ql2=0.1×2.47×0.90×0.90=0.198kN.m 最大剪力 Q=0.6×0.90×2.466=1.332kN 最大支座力 N=1.1×0.90×2.466=2.441kN
木方的截面力学参数为 本算例中，截面惯性矩I和截面抵抗矩W分别为:
< [f],满足要求!
七、楼板强度的计算
1.计算楼板强度说明
验算楼板强度时按照最不利考虑,楼板的跨度取4.50m，楼板承受的荷载按照线均布考虑。 宽度范围内配筋2级钢筋，配筋面积As=2563.0mm2，fy=300.0N/mm2。 板的截面尺寸为 b×h=4500mm×120mm，截面有效高度 h0=100mm。
Q = 0.6ql 截面抗剪强度必须满足:
T = 3Q/2bh < [T] 截面抗剪强度计算值 T=3×1332/(2×40×90)=0.555N/mm2 截面抗剪强度设计值 [T]=1.60N/mm2 木方的抗剪强度计算满足要求!
(3)木方挠度计算 均布荷载1.005kN/m 最大变形 v =0.677×1.005×900.04/(100×9500.00×2430000.0)=0.193mm 木方的最大挠度小于450.0/250,满足要求!
(2)抗剪计算 [可以不计算] T = 3Q/2bh < [T]
其中最大剪力 Q=0.600×(1.20×3.015+1.4×4.050)×0.300=1.672kN 截面抗剪强度计算值 T=3×1672.0/(2×900.000×18.000)=0.155N/mm2 截面抗剪强度设计值 [T]=1.40N/mm2
按照楼板每7天浇筑一层，所以需要验算7天、14天、21天...的 承载能力是否满足荷载要求，其计算简图如下：
2.计算楼板混凝土7天的强度是否满足承载力要求 楼板计算长边4.50m，短边4.50×1.00=4.50m，
6
楼板计算范围内摆放6×6排脚手架，将其荷载转换为计算宽度内均布荷载。 第2层楼板所需承受的荷载为
W = 4.00×9.00×9.00/6 = 54.00cm3； I = 4.00×9.00×9.00×9.00/12 = 243.00cm4；
(1)木方抗弯强度计算 抗弯计算强度 f=0.198×106/54000.0=3.667N/mm2 木方的抗弯计算强度小于13.0N/mm2,满足要求!
(2)木方抗剪计算 [可以不计算] 最大剪力的计算公式如下:
如果考虑到高支撑架的安全因素，适宜由公式(3)计算
l0 = k1k2(h+2a)
(3)
k2 —— 计算长度附加系数，按照表2取值为1.007；
公式(3)的计算结果：l0=1.155×1.007×(1.500+2×0.300)=2.442m
=2442/16.0=152.464
=0.301
=7020/(0.301×397)=58.746/mm2，立杆的稳定性计算
0.65 0.65
0.00 0.00
3.09 3.09
2.44 2.44
1.79 1.79
支撑钢管剪力图(kN) 变形的计算按照规范要求采用静荷载标准值，受力图与计算结果如下：
0.91kN
A
B
900
900
900
支撑钢管变形计算受力图
0.184
1.60
支撑钢管变形图(mm) 经过连续梁的计算得到 最大弯矩 Mmax=0.587kN.m 最大变形 vmax=1.883×2441×900×900×900/（100×2.06×105×101952）=1.60mm 最大支座力 Qmax=2.267×2.441=5.534kN 抗弯计算强度 f=0.587×106/4248.0=138.18N/mm2 支撑钢管的抗弯计算强度小于205.0N/mm2,满足要求! 支撑钢管的最大挠度小于900.0/150与10mm,满足要求!
NG3 = 25.000×0.120×0.900×0.900=2.430kN 经计算得到，静荷载标准值 NG = (NG1+NG2+NG3) = 3.011kN。 2.活荷载为施工荷载标准值与振捣混凝土时产生的荷载。 经计算得到，活荷载标准值 NQ = (1.000+2.000)×0.900×0.900=2.430kN 3.不考虑风荷载时,立杆的轴向压力设计值计算公式
=0.214
=7020/(0.214×397)=82.63N/mm2，立杆的稳定性计算 < [f],满足要求!
公式(2)的计算结果：l0=1.500+2×0.300=2.100m
=2100/16.0=131.086
=0.391
