荷载计算及计算公式 小知识
物体的荷载计算公式
物体的荷载计算公式在工程设计和施工中，荷载计算是非常重要的一项工作。
荷载计算是指根据物体的重量和外部力的作用，确定物体的承载能力和结构稳定性的计算。
在进行荷载计算时，需要考虑物体的重量、外部力的作用、结构的材料和形状等因素。
本文将介绍一些常见的物体荷载计算公式，以及在工程设计和施工中的应用。
1. 物体的重量计算公式。
物体的重量是指物体受到重力作用的力量，通常用于计算物体的承载能力和结构的稳定性。
物体的重量计算公式为：W = m g。
其中，W表示物体的重量，m表示物体的质量，g表示重力加速度。
在地球表面，重力加速度的数值约为9.8m/s²。
因此，可以通过物体的质量和重力加速度的乘积来计算物体的重量。
2. 外部力的计算公式。
除了物体的重量外，外部力也是影响物体承载能力和结构稳定性的重要因素。
外部力的计算公式根据具体情况而定，常见的外部力包括风力、地震力、水压力等。
在进行荷载计算时，需要根据实际情况确定外部力的计算公式，并考虑其对物体的影响。
3. 结构的承载能力计算公式。
结构的承载能力是指结构在受到外部力作用时的承载能力，通常用于评估结构的稳定性和安全性。
结构的承载能力计算公式根据结构的材料和形状而定，常见的结构包括梁、柱、板等。
在进行荷载计算时，需要根据结构的具体情况确定承载能力的计算公式，并考虑外部力对结构的影响。
4. 应用举例。
在工程设计和施工中，荷载计算是非常重要的一项工作。
例如，在建筑设计中，需要根据建筑物的结构和外部力的作用，确定建筑物的承载能力和稳定性。
在桥梁工程中，需要考虑桥梁的结构和外部力的作用，确定桥梁的承载能力和安全性。
在机械设计中，需要根据机械设备的结构和外部力的作用，确定机械设备的承载能力和稳定性。
因此，荷载计算在工程设计和施工中具有广泛的应用。
总之，荷载计算是工程设计和施工中非常重要的一项工作。
通过物体的重量计算公式、外部力的计算公式和结构的承载能力计算公式，可以确定物体的承载能力和结构的稳定性，保证工程的安全性和可靠性。
荷载计算公式完整版
荷载计算公式完整版1.死荷载计算公式死荷载是指建筑物自身的重量以及固定在建筑物上的设备、设施等引起的荷载。
根据不同情况，死荷载可以分为常规死荷载和附加死荷载两部分:1.1常规死荷载计算公式：常规死荷载包括墙体、楼板、屋面等的自重，计算公式如下：D=γ_g*G其中，D为常规死荷载，γ_g为重力加速度，G为自重。
1.2附加死荷载计算公式：附加死荷载为设备、设施等固定于建筑物上的荷载，计算公式如下：D_a=γ_a*G_a其中，D_a为附加死荷载，γ_a为重力加速度，G_a为设备、设施等的自重。
2.活荷载计算公式活荷载是指建筑物使用过程中引起的荷载，如人员、家具、设备等。
根据不同情况，活荷载可以分为规定荷载和可变荷载两部分:2.1规定荷载计算公式：规定荷载是指建筑物使用过程中固定的荷载，计算公式如下：L=γ_l*A其中，L为规定荷载，γ_l为规定荷载的分项系数，A为规定荷载的面积或长度。
2.2可变荷载计算公式：可变荷载是指建筑物使用过程中变化的荷载，如人员的活动、设备的移动等，计算公式如下：L_v=γ_v*A_v其中，L_v为可变荷载，γ_v为可变荷载的分项系数，A_v为可变荷载的面积或长度。
3.风荷载计算公式风荷载是指建筑物在风力作用下引起的荷载。
根据不同情况，风荷载可以分为静风荷载和动风荷载两部分:3.1静风荷载计算公式：静风荷载是指风流速较小或者建筑物较小情况下的风荷载，计算公式如下：W_s=0.5*ρ*V_s^2*C_s*G_s其中，W_s为静风荷载，ρ为空气密度，V_s为静风速度，C_s为静风荷载系数，G_s为建筑物的投影面积。
3.2动风荷载计算公式：动风荷载是指风流速较大或者建筑物较大情况下的风荷载W_d=0.5*ρ*V_d^2*C_d*G_d其中，W_d为动风荷载，ρ为空气密度，V_d为动风速度，C_d为动风荷载系数，G_d为建筑物的投影面积。
4.地震荷载计算公式地震荷载是指地震作用下建筑物引起的荷载。
车辆荷载计算公式

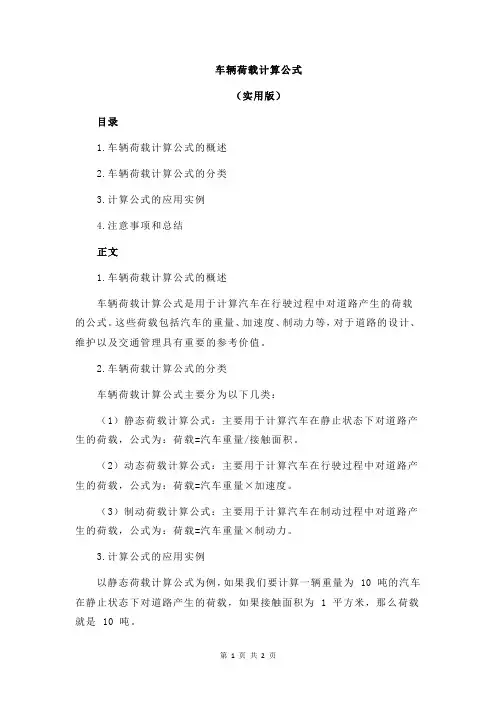

车辆荷载计算公式
（实用版）
目录
1.车辆荷载计算公式的概述
2.车辆荷载计算公式的分类
3.计算公式的应用实例
4.注意事项和总结
正文
1.车辆荷载计算公式的概述
车辆荷载计算公式是用于计算汽车在行驶过程中对道路产生的荷载的公式。
这些荷载包括汽车的重量、加速度、制动力等，对于道路的设计、维护以及交通管理具有重要的参考价值。
2.车辆荷载计算公式的分类
车辆荷载计算公式主要分为以下几类：
（1）静态荷载计算公式：主要用于计算汽车在静止状态下对道路产生的荷载，公式为：荷载=汽车重量/接触面积。
（2）动态荷载计算公式：主要用于计算汽车在行驶过程中对道路产生的荷载，公式为：荷载=汽车重量×加速度。
（3）制动荷载计算公式：主要用于计算汽车在制动过程中对道路产生的荷载，公式为：荷载=汽车重量×制动力。
3.计算公式的应用实例
以静态荷载计算公式为例，如果我们要计算一辆重量为 10 吨的汽车在静止状态下对道路产生的荷载，如果接触面积为 1 平方米，那么荷载就是 10 吨。
4.注意事项和总结
在使用车辆荷载计算公式时，需要注意以下几点：
（1）计算荷载时，汽车的重量应包括乘客、货物等所有负载。
（2）在计算动态荷载和制动荷载时，需要知道汽车的加速度和制动力。
（3）计算结果仅供参考，实际情况可能会因道路状况、汽车速度等因素而有所不同。
荷载计算及计算公式-小知识
荷载计算及计算公式■小知识钢筋自重(kN/m3) 1.28； 荷载计算及计算公式小知识1、脚手架参数立杆横距(m): 0. 6；立杆纵距(m): 0.6；横杆步距(m): 0. 6；板底支撑材料：方木； 板底支撑间距(mm) : 600； 模板支架立杆伸出顶层横向水平杆中心线至模 板支撑点长度(m):0.2;模板支架计算高度(m) ：1. 7；采用的钢管(mm):①48X3.5；扣件抗滑力系数(KN): 8；2、荷载参数模板自重(kN/m2): 0. 5；混凝土自重(kN/m3): 25 ；施工均布荷载标准值(kN/m2): 1；振捣荷载标准值(kN/m2): 2 3、楼板参数钢筋级别：二级钢HRB 335 (20MnSi)； 楼板混凝土强度等级：C30；楼板的计算宽度(m): 12.65 ;楼板的计算跨度(m): 7.25 ;楼板的计算厚度(mm): 700 ;施工平均温度(C): 25 ;4、材料参数模板类型：600mr K 1500mr K 55mm钢模板；模板弹性模量E(N/mm2): 210000；模板抗弯强度设计值fm(N/mm2): 205；木材品种：柏木；木材弹性模量 E(N/mm2): 9000；木材抗弯强度设计值fm(N/mm2): 13；木材抗剪强度设计值fv(N/mm2): 1.3 ；①48 x 3.5mni冈管、扣件、碗扣式立杆、横杆、立杆座垫、顶托。
16a槽钢。
锤子、打眼电钻、活动板手、手锯、水平尺、线坠、撬棒、吊装索具等。
脱模剂：水质脱模剂。
辅助材料：双面胶纸、海绵等。
1) 荷载计算：(1)钢筋混凝土板自重(kN/m):q仁(25+1.28) X0.6 x0.7=11.04kN/m ；(2)模板的自重线荷载(kN/m):q2=0.5 X0.6=0.3kN/m ;(3)活荷载为施工荷载标准值(kN) : q3= (1+2) X0.6 =1.8kN ;q=1.2 X(q1+q2)+1.4 X q3=1.2 X(11.04+0.3)+1.4X1.8=16.128kN/m2) 抗弯强度计算f = M / W < [f]其中f ――模板的抗弯强度计算值(N/mm2);M ――模板的最大弯距(N.mm)； W ――模板的净截面抵抗矩；W= 5940mm3 [f] ——模板的抗弯强度设计值；M =0.1ql2=0.100 X 16.128 X 0.6 X 0.6=0.581kN.m故 f = 0.581 X 1000X 1000/5940=97.8N/mm2模板的抗弯强度验算f <[f]=205 N/mm2, 满足要求！3) 挠度计算v =0.677ql4/100EI<[v]=l/150=4mm模板最大挠度计算值 v=0.677 X( 11.04+0.3 )x 6004/(100 x 210000X 269700)=0.175mm 模板的最大挠度小于[v],满足要求！4) 模板支撑方木的计算方木按照均布荷载下两跨连续梁计算。

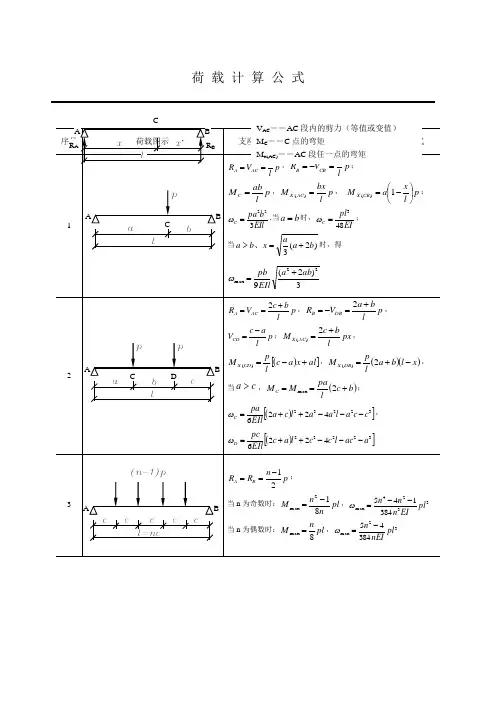

荷载计算公式汇总
荷载计算公式荷载计算1楼板荷载120mm厚板：恒载：20mm水泥砂浆面层 0.02x20=0.4 KN/m2120mm钢筋混凝土板 0.12x25=3 KN/m2板底20mm石灰砂浆 0.02x17=0.34 KN/m2考虑装修面层 0.7 KN/m2总计 4.44 KN/m2 取4.6KN/m2 活载：住宅楼面活载取2.0 KN/m2100mm厚板：恒载：20mm水泥砂浆面层 0.02x20=0.4 KN/m2100mm钢筋混凝土板 0.1x25=2.5 KN/m2板底20mm石灰砂浆 0.02x17=0.34 KN/m2考虑装修面层 0.7 KN/m2总计 3.94 KN/m2 取4.1KN/m2 活载：住宅楼面活载取2.0 KN/m290mm厚板：恒载：20mm水泥砂浆面层 0.02x20=0.4 KN/m290mm钢筋混凝土板 0.09x25=2.25 KN/m2板底20mm石灰砂浆 0.02x17=0.34 KN/m2考虑装修面层 0.7 KN/m2总计 3.69KN/m2 取3.9KN/m2活载：住宅楼面活载取2.0 KN/m22屋面荷载以100mm厚板为例：恒载：架空隔热板(不上人作法) 1.0 KN/m220mm防水保护层 0.02x20=0.4 KN/m2防水层 0.05 KN/m220mm找平层 0.02x20=0.4 KN/m22%找坡层(焦渣保温层) 0.08x12=0.96 KN/m2100mm厚钢筋砼板 0.10x25=2.5 KN/m220厚板底抹灰 0.2x17=0.34 KN/m2总计 5.65KN/m2 取6.0KN/m2 活载：按规范GB50009-2001不上人屋面取0.5 KN/m2梁荷载：本工程外墙采用多孔砖MU10，墙厚190，内隔墙,卫生间均按120实心砖考虑。
标准层：a. 外墙荷载：墙高(3.0-0.6)=2.4m 取层高3000mm，无窗时：q=2.4x4.1=9.84 取9.84KN/m1有窗时：=9.84x0.6=5.91 取5.91KN/mq2=9.84x0.7=6.89 取6.89KN/mq3墙高(3.0-0.5)=2.5m 取层高3000mm，无窗时：q=2.5x4.1=10.25 取10.25KN/m1有窗时：=10.25x0.9=9.23 取9.23KN/mq2=10.25x0.7=7.18 取7.18KN/mq3q4=10.25x0.6=6.15 取6.15KN/m墙高(3.00-0.4)=2.6m 取层高3000mm，无窗时：q1=2.7x4.1=10.66 取10.66KN/m有窗时：q2=10.66x0.9=9.6取9.6KN/mq3=10.66x0.7=7.47取7.47KN/mq4=10.66x0.6=6.34 取6.34KN/mb.分户墙梁荷载：墙高(3.0-0.6)=2.4m 取层高3000mm，无窗时：q1=2.4x3.8=9.12 取9.12KN/m墙高(3.0-0.5)=2.5m 取层高3000mm，无窗时：q1=2.5x3.8=10.25 取9.5KN/墙高(3.00-0.4)=2.6m 取层高3000mm无窗时：q1=2.7x3.8=10.66 取9.88KN/mc. 卫生间,内隔墙荷载：墙高(3.0-0.5)=2.5m 取层高3000mm，无门时：q1=2.5x2.8=7KN/m 取7 KN/m有门时：取5KN/m卫生间,内隔墙荷载：墙高(3.0-0.4)=2.6m 取层高3000mm，无门时：q1=2.6x2.8=7.28KN/m 取7.28KN/m卫生间,内隔墙荷载：墙高(3.0-0.3)=2.7m 取层高3000mm，无门时：q1=2.7x2.8=7.56KN/m 取7.56KN/m 吊篮相关计算表一、材料计算：玻璃重量 = 面积×厚度×密度2.5（1）方式 1.1×1.2×6×2.5×2 = 40Kg（2）方式 1.5×3.6×8×2.5×2 = 216Kg（3）方式 1.1×3.1×15×2.5 = 128Kg铝单板重量= 面积×厚度×密度2.7= 1.2×1.1×2.5×2.7 = 9Kg玻璃的重量比铝单板要大，故载荷计算以较重的玻璃为例；荷载计算：内部荷载 = 玻璃重量+工人体重+工具重量= 216Kg+ 75Kg×2+ 20Kg = 386Kg<体重按平均75Kg一人>二、风荷载计算公式: Q WK = W k ×F …………………………<查JGJ202-2010中5.1.4>式中: Q WK ——吊篮的风荷载标准值（kN ） W k ——风荷载标准值（kN/m 2） F ——吊篮受风面积（m 2）风荷载标准值公式W k = B gZ u S u Z W 0…………………. <查GB50009-2001中7.1.1-2>=1.54×0.6×2.03×0.4=0.75kN/m 2吊篮受风面积F =6×0.04×3+1.1×0.04×2+0.4×0.02×6+2=2.856m 2<以施工高度在186.8m 长6m 吊篮为例.;0.856m 2为吊篮受风面积、2 m 2为施工中其他受风面积>那么Q WK = 0.75×2.856 = 2.15kN = 219.39Kg那么此工程吊篮最大施工荷载为：2239.219386 = 443.99 Kg施工中吊篮的最大载荷不超过443.99Kg ，而ZLP630型吊篮额定载荷为630公斤（安全载荷应控制在额定载荷的80%，即630Kg ×0.8约为500Kg ）,符合承载要求。
板的荷载标准值计算公式
板的荷载标准值计算公式
（1）荷载标准值＝构件截面积×荷载系数
（2）荷载系数＝荷载类型×荷载系数系数
（3）荷载类型：
1）永久荷载：指构件在结构使用期间持续作用的荷载，包括自重、建筑物自身的重力荷载及其他固定荷载；
2）活荷载：指构件在结构使用期间短期作用的荷载，包括行人、车辆、集装箱、振动、风荷载等；
3）抗震荷载：指构件在结构使用期间受到地震作用的荷载。
（4）荷载系数系数：
1）永久荷载系数系数：按设计规范规定，一般为1.4；
2）活荷载系数系数：按设计规范规定，一般为1.6；
3）抗震荷载系数系数：按设计规范规定，一般为2.0。
二建建筑工程荷载计算公式
二建建筑工程荷载计算公式在建筑工程中，荷载计算是非常重要的一部分。
荷载计算可以帮助工程师确定建筑结构所能承受的最大荷载，从而确保建筑结构的安全性和稳定性。
在二级建造师考试中，荷载计算也是一个重要的考察内容。
下面我们将介绍二建建筑工程荷载计算的公式和相关知识。
一、静载荷计算公式。
1. 自重荷载计算公式。
自重荷载是指建筑结构自身的重量所产生的荷载。
自重荷载的计算公式如下：自重荷载 = 结构体积×结构材料的密度×重力加速度。
其中，结构体积是指建筑结构的总体积，结构材料的密度是指建筑结构所使用材料的密度，重力加速度一般取9.8m/s²。
2. 活载荷载计算公式。
活载荷载是指建筑结构在使用过程中承受的荷载，如人员、家具、设备等。
活载荷载的计算公式如下：活载荷载 = 活载的总重量×重力加速度。
其中，活载的总重量是指建筑结构在使用过程中承受的所有活载的总重量，重力加速度一般取9.8m/s²。
3. 风荷载计算公式。
风荷载是指建筑结构在受到风力作用时所承受的荷载。
风荷载的计算公式如下：风荷载 = 风压×面积。
其中，风压是指风力对建筑结构产生的压力，面积是指建筑结构所受风力的面积。
4. 雪荷载计算公式。
雪荷载是指建筑结构在受到积雪作用时所承受的荷载。
雪荷载的计算公式如下：雪荷载 = 积雪重量×重力加速度。
其中，积雪重量是指建筑结构所受积雪的总重量，重力加速度一般取9.8m/s²。
二、动载荷计算公式。
1. 地震荷载计算公式。
地震荷载是指建筑结构在地震作用下所承受的荷载。
地震荷载的计算公式如下：地震荷载 = 结构质量×地震加速度。
其中，结构质量是指建筑结构的总质量，地震加速度是指地震作用下的加速度。
2. 振动荷载计算公式。
振动荷载是指建筑结构在振动作用下所承受的荷载。
振动荷载的计算公式如下：振动荷载 = 结构质量×振动加速度。
荷载计算公式完整版
荷载计算公式标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]荷载计算公式均布荷载下的最大挠度在梁的跨中,其计算公式:Ymax = 5ql^4/(384EI). 式中: Ymax 为梁跨中的最大挠度(mm).q 为均布线荷载标准值(kn/m).E 为钢的弹性模量,对于工程用结构钢,E = 2100000 N/mm^2.I 为钢的截面惯矩,可在型钢表中查得(mm^4).跨中一个集中荷载下的最大挠度在梁的跨中,其计算公式:Ymax = 8pl^3/(384EI)=1pl^3/(48EI).式中: Ymax 为梁跨中的最大挠度(mm).p 为各个集中荷载标准值之和(kn).E 为钢的弹性模量,对于工程用结构钢,E = 2100000 N/mm^2.I 为钢的截面惯矩,可在型钢表中查得(mm^4).跨间等间距布置两个相等的集中荷载下的最大挠度在梁的跨中,其计算公式: Ymax = 6.81pl^3/(384EI).式中: Ymax 为梁跨中的最大挠度(mm).p 为各个集中荷载标准值之和(kn).E 为钢的弹性模量,对于工程用结构钢,E = 2100000 N/mm^2.I 为钢的截面惯矩,可在型钢表中查得(mm^4).跨间等间距布置三个相等的集中荷载下的最大挠度,其计算公式:Ymax = 6.33pl^3/(384EI).式中: Ymax 为梁跨中的最大挠度(mm).p 为各个集中荷载标准值之和(kn).E 为钢的弹性模量,对于工程用结构钢,E = 2100000 N/mm^2.I 为钢的截面惯矩,可在型钢表中查得(mm^4).悬臂梁受均布荷载或自由端受集中荷载作用时，自由端最大挠度分别为的,其计算公式: Ymax =1ql^4/(8EI). ;Ymax =1pl^3/(3EI).q 为均布线荷载标准值(kn/m). ;p 为各个集中荷载标准值之和(kn).你可以根据最大挠度控制1/400，荷载条件25kn/m以及一些其他荷载条件进行反算，看能满足的上部荷载要求！。
荷载计算及计算公式 小知识
荷载计算及计算公式小知识1、脚手架参数立杆横距(m): 0.6；立杆纵距(m): 0.6；横杆步距(m): 0.6；板底支撑材料: 方木；板底支撑间距(mm) : 600；模板支架立杆伸出顶层横向水平杆中心线至模板支撑点长度(m):0.2；模板支架计算高度(m): 1.7；采用的钢管(mm): Ф48×3.5；扣件抗滑力系数(KN): 8；2、荷载参数模板自重(kN/m2): 0.5；钢筋自重(kN/m3) : 1.28；混凝土自重(kN/m3): 25；施工均布荷载标准值(kN/m2): 1；振捣荷载标准值(kN/m2): 23、楼板参数钢筋级别: 二级钢HRB 335(20MnSi)；楼板混凝土强度等级: C30；楼板的计算宽度(m): 12.65；楼板的计算跨度(m): 7.25；楼板的计算厚度(mm): 700；施工平均温度(℃): 25；4、材料参数模板类型：600mm×1500mm×55mm钢模板；模板弹性模量E(N/mm2)：210000；模板抗弯强度设计值fm(N/mm2)：205；木材品种：柏木；木材弹性模量E(N/mm2)：9000；木材抗弯强度设计值fm(N/mm2)：13；木材抗剪强度设计值fv(N/mm2)：1.3；Φ48×3.5mm钢管、扣件、碗扣式立杆、横杆、立杆座垫、顶托。
16a槽钢。
锤子、打眼电钻、活动板手、手锯、水平尺、线坠、撬棒、吊装索具等。
脱模剂：水质脱模剂。
辅助材料：双面胶纸、海绵等。
1）荷载计算：（1）钢筋混凝土板自重(kN/m)：q1=(25+1.28)×0.6×0.7=11.04kN/m；（2）模板的自重线荷载(kN/m):q2=0.5×0.6=0.3kN/m ；（3）活荷载为施工荷载标准值(kN)：q3=（1+2）×0.6 =1.8kN；q=1.2×(q1+q2)+1.4×q3=1.2×(11.04+0.3)+1.4×1.8=16.128kN/m2）抗弯强度计算f = M / W < [f]其中f——模板的抗弯强度计算值(N/mm2)；M——模板的最大弯距(N.mm)；W——模板的净截面抵抗矩；W= 5940mm3；[f]——模板的抗弯强度设计值；M =0.1ql2= 0.100×16.128×0.6×0.6=0.581kN.m故f = 0.581×1000×1000/5940=97.8N/mm2模板的抗弯强度验算f < [f]=205 N/mm2,满足要求!3）挠度计算v =0.677ql4/100EI<[v]=l/150=4mm模板最大挠度计算值v=0.677×（11.04+0.3）×6004/(100×210000×269700)=0.175mm模板的最大挠度小于[v],满足要求! 4）模板支撑方木的计算方木按照均布荷载下两跨连续梁计算。
荷载设计值计算公式
荷载设计值计算公式荷载设计值的计算公式可以根据不同的荷载类型进行分类。
下面将对常见的几种荷载进行分别讨论。
1. 静荷载设计值的计算公式静荷载是指不随时间变化的荷载，如自重荷载、永久荷载等。
静荷载设计值的计算公式通常为：荷载设计值 = 荷载系数× 临界荷载值其中，荷载系数是根据结构的安全等级、荷载的特性和作用情况等因素确定的，临界荷载值是指结构在某一临界状态下所能承受的最大荷载。
2. 动荷载设计值的计算公式动荷载是指随时间变化的荷载，如风荷载、地震荷载等。
动荷载设计值的计算公式通常为：荷载设计值 = 荷载系数× 峰值荷载值其中，荷载系数同样是根据结构的安全等级、荷载的特性和作用情况等因素确定的，峰值荷载值是指动荷载的最大值。
3. 温度荷载设计值的计算公式温度荷载是指由于温度变化引起的结构变形和应力的荷载。
温度荷载设计值的计算公式通常为：荷载设计值 = 温度系数× 温度差值其中，温度系数是根据材料的热膨胀系数和结构形式等因素确定的，温度差值是指结构所受到的最大温度变化。
4. 活荷载设计值的计算公式活荷载是指工程使用阶段产生的荷载，如人员荷载、车辆荷载等。
活荷载设计值的计算公式通常为：荷载设计值 = 荷载系数× 荷载密度× 荷载面积其中，荷载系数是根据使用情况和安全要求等因素确定的，荷载密度是指单位面积或单位长度的活荷载大小，荷载面积是指活荷载作用的面积。
除了以上几种常见的荷载类型，还有其他一些特殊荷载，如冲击荷载、震荡荷载等，其设计值的计算公式也有所不同，需要根据具体情况进行计算。
在进行荷载设计值的计算时，需要根据国家和行业的规范要求，合理选择荷载系数和荷载数值，并进行合理的取舍。
同时，还应考虑结构的安全性和经济性，以及可能的不确定因素，如荷载变异系数、荷载的统计特性等。
荷载设计值的计算是工程设计中重要的一环，它直接影响到工程结构的安全性和可靠性。
在进行荷载设计值的计算时，应严格按照规范要求进行，确保计算结果准确可靠。
荷载计算及计算公式小知识
荷载计算及计算公式小知识荷载计算是指根据设计要求和规范，在工程设计中确定建筑或结构所需要承受的各种荷载和力的大小，以及对于荷载和力的分布情况进行分析和计算的过程。
荷载计算在工程设计中具有至关重要的作用，它直接影响到结构的安全性和稳定性。
荷载计算需要考虑的荷载类型可以分为常见荷载和不规则荷载两大类。
常见荷载包括恒载、活载和风载等，而不规则荷载主要包括地震荷载、温度荷载和雨水荷载等。
在荷载计算中，常见荷载的计算公式如下：1.恒载计算：恒载是指在结构使用过程中始终存在的负荷，如自重荷载、设备荷载等。
其计算公式为：G=γ*A其中，G为恒载的大小，γ为荷载系数，A为恒载的影响面积。
2.活载计算：活载是指在结构使用过程中会变化的荷载，如人员活动荷载、移动设备荷载等。
其计算公式为：Q=q*A其中，Q为活载的大小，q为荷载系数，A为活载的影响面积。
3.风载计算：风载是指结构在受风作用下所产生的荷载。
其计算公式为：F=0.5*C*ρ*V^2*A其中，F为风载的大小，C为风压系数，ρ为空气密度，V为风速，A 为受风面积。
不规则荷载的计算公式则需要根据具体情况进行确定。
在荷载计算中，需要结合设计要求和规范对各种荷载进行合理的分析和计算。
对于结构的安全性和稳定性，需要同时考虑各个方向上的不同荷载，并采用合适的结构计算方法进行结构强度、稳定性和刚度的分析。
需要指出的是，荷载计算是结构工程设计的重要环节之一，为确保结构的安全性，荷载计算需要严格按照规范和要求进行，同时结构设计人员需要具备良好的专业知识和经验，以确保荷载计算的准确性和可靠性。
汽车荷载计算公式
汽车荷载计算公式
在计算汽车荷载时，可以使用以下基本公式：
汽车荷载 = 车辆自重 + 载货重量
1.车辆自重：指空车时整车的重量，包括车身、底盘、发动机、传动系统、底盘部件等。
车辆自重可以在车辆的技术规格表或制造商提供的文档中找到。
2.载货重量：指车辆实际所携带货物、乘客及其他负荷的重量。
载货重量可以根据实际情况进行估计或测量。
例如，如果你知道所装载货物的重量，可以直接使用该值；如果是乘客，可以根据每个乘客的平均体重来计算，然后加总。
需要注意的是，车辆的最大允许荷载重量应该根据车辆制造商提供的规格和法规进行确认。
每个车辆的最大荷载限制是根据车辆结构、悬挂系统、制动系统等因素确定的，超过最大荷载限制可能会对车辆的安全性和性能产生负面影响。
因此，在计算汽车荷载时，务必确保不超过车辆的最大荷载限制，并参考车辆制造商提供的具体规格和指导。
工程荷载及可靠度计算公式
工程荷载及可靠度计算公式引言。
在工程设计中，荷载是一个非常重要的参数，它直接影响着工程结构的安全性和可靠性。
因此，对于荷载的计算和可靠度的评估是工程设计中必不可少的一部分。
本文将介绍工程荷载及可靠度的计算公式，并对其进行详细的解析和应用。
工程荷载计算公式。
工程荷载是指作用于工程结构上的外部力和力矩，包括静载和动载。
静载是指作用在结构上的恒定力，如自重、建筑物的固定荷载等；动载是指作用在结构上的变化力，如风载、地震力、车辆荷载等。
工程荷载的计算需要根据具体的工程情况和设计要求进行综合考虑，一般采用规范中提供的计算方法和公式。
1. 自重荷载计算公式。
自重荷载是指结构本身的重量，一般可以根据结构的材料和尺寸来计算。
对于简单的结构，可以使用以下公式进行计算：自重荷载 = 结构体积×材料密度×重力加速度。
其中，结构体积和材料密度可以根据具体情况进行测量或查阅相关资料获得，重力加速度一般取9.8m/s²。
2. 风载计算公式。
风载是指风对建筑物或其他结构物作用的力，其大小和方向取决于风速、结构形状和风向等因素。
风载的计算一般采用规范中提供的公式，如中国建筑规范《建筑抗风设计规范》中的计算方法。
一般情况下，风载可以用以下公式进行计算：风载 = 0.5 ×ρ× V²× A × Cd。
其中，ρ为空气密度，V为风速，A为结构的投影面积，Cd为风载系数。
3. 地震荷载计算公式。
地震荷载是指地震对结构物产生的力，其大小和方向取决于地震的震级、地震波传播路径和结构的振动特性等因素。
地震荷载的计算一般采用规范中提供的地震作用谱和地震加速度反应谱来进行。
一般情况下，地震荷载可以用以下公式进行计算：地震荷载 = 设计地震加速度×结构质量。
4. 车辆荷载计算公式。
车辆荷载是指车辆对桥梁、道路等结构的荷载，其大小和分布取决于车辆的类型、速度和荷载情况等因素。
荷载计算及计算公式 小知识
荷载计算及计算公式小知识1、脚手架参数立杆横距(m)：0。
6；立杆纵距（m）: 0。
6;横杆步距(m）: 0.6；板底支撑材料：方木；板底支撑间距（mm）: 600；模板支架立杆伸出顶层横向水平杆中心线至模板支撑点长度（m):0。
2；模板支架计算高度(m）: 1。
7；采用的钢管（mm）: Ф48×3。
5;扣件抗滑力系数（KN）: 8；2、荷载参数模板自重(kN/m2): 0.5;钢筋自重（kN/m3）: 1.28;混凝土自重（kN/m3)：25；施工均布荷载标准值（kN/m2)：1；振捣荷载标准值(kN/m2）：23、楼板参数钢筋级别: 二级钢HRB 335（20MnSi）；楼板混凝土强度等级：C30；楼板的计算宽度(m)：12.65；楼板的计算跨度(m): 7.25；楼板的计算厚度（mm）：700；施工平均温度（℃): 25;4、材料参数模板类型：600mm×1500mm×55mm钢模板；模板弹性模量E(N/mm2）：210000;模板抗弯强度设计值fm(N/mm2)：205；木材品种：柏木；木材弹性模量E（N/mm2）：9000；木材抗弯强度设计值fm(N/mm2)：13；木材抗剪强度设计值fv（N/mm2）：1.3；Φ48×3。
5mm钢管、扣件、碗扣式立杆、横杆、立杆座垫、顶托。
16a槽钢。
锤子、打眼电钻、活动板手、手锯、水平尺、线坠、撬棒、吊装索具等。
脱模剂:水质脱模剂.辅助材料：双面胶纸、海绵等。
1）荷载计算:(1）钢筋混凝土板自重（kN/m）：q1=(25+1。
28）×0。
6×0.7=11.04kN/m；（2）模板的自重线荷载（kN/m）:q2=0。
5×0.6=0。
3kN/m ;（3）活荷载为施工荷载标准值（kN):q3=（1+2)×0。
6 =1.8kN；q=1.2×（q1+q2）+1.4×q3=1.2×(11.04+0.3）+1.4×1。
荷载计算公式汇总
荷载计算公式汇总荷载计算是指在设计和构建建筑物、桥梁、道路等工程中，根据工程的要求和使用条件，计算得出所需承载的荷载大小。
荷载计算是工程设计中非常重要的一项工作，它直接关系到工程的安全性和稳定性。
荷载计算需要根据相关规范和计算公式进行，下面是一些常见的荷载计算公式的汇总。
1.自重荷载计算公式：自重荷载是指建筑物或其他结构本身的重量。
自重荷载计算公式一般为：M=γ*V其中，M为自重荷载，γ为单位体积重量，V为体积。
2.活载荷载计算公式：活载荷载是指建筑物或其他结构在使用过程中所受到的荷载。
不同类型的活载荷载有不同的计算公式，如：-车辆活载荷载计算公式：P=R*g*c*Q其中，P为车辆活载荷载，R为车轴重，g为重力加速度，c为车轮接触系数，Q为车轮间距。
-人员活载荷载计算公式：q=k*A其中，q为每人活载荷载，k为规范中的系数，A为人员数量。
3.风荷载计算公式：风荷载是指建筑物或其他结构所受到的风力作用产生的荷载。
风荷载计算公式一般为：F=0.5*ρ*V^2*A*Cd其中，F为风荷载，ρ为空气密度，V为风速，A为受风面积，Cd为风力系数。
4.地震荷载计算公式：地震荷载是指建筑物或其他结构所受到的地震地面运动作用产生的荷载。
地震荷载计算公式包括静力法和动力法，常见的计算公式有：-地面运动加速度计算公式：A=C*α*I*S其中，A为地面运动加速度，C为规范中的系数，α为地震烈度，I 为设计地震烈度因子，S为地震场地系数。
-地震作用力计算公式：F=ρ*A*Q*R其中，F为地震作用力，ρ为结构质量密度，A为加速度，Q为建筑物震动指数，R为结构响应系数。
5.水荷载计算公式：水荷载是指建筑物或其他结构所受到的水力作用产生的荷载。
常见的水荷载包括浮力、液压力等，计算公式有：-浮力计算公式：F=g*ρ*V其中，F为浮力，g为重力加速度，ρ为液体密度，V为受液体浸泡的体积。
-液压力计算公式：P=γ*h其中，P为液压力，γ为液体密度，h为液体的高度。
荷载计算公式范文
荷载计算公式范文荷载计算公式是指用于工程设计中计算结构承载能力的数学公式。
这些公式是基于机械力学和结构力学等科学原理和实验结果建立的，用于确定工程结构所能承受的外部荷载和内部应力等参数。
本文将介绍一些常见的荷载计算公式，包括静荷载计算公式、动荷载计算公式和地震荷载计算公式。
一、静荷载计算公式1.质点受力公式质点受力公式为 F = ma，其中 F 表示质点所受合力，m 表示质点的质量，a 表示质点的加速度。
此公式适用于计算质点在直线运动中所受合力。
2.牛顿第二定律牛顿第二定律为F=m·a，其中F表示物体所受合力，m表示物体的质量，a表示物体的加速度。
此公式适用于计算物体在直线运动中所受合力。
3.等效静力法等效静力法用于计算不平衡力产生的荷载。
首先将物体的不平衡力转化为一个与之作用点相同但大小方向相反的等效静力，然后根据静力分析原理计算该等效静力产生的静力荷载。
二、动荷载计算公式1.重力加速度重力加速度的计算公式为g=G/R^2，其中g表示重力加速度，G表示地球的引力常数，R表示地球半径。
此公式适用于计算物体所受重力的大小。
2.冲击力计算公式冲击力计算公式为F=m·Δv，其中F表示冲击力，m表示物体的质量，Δv表示物体速度变化量。
此公式适用于计算物体在碰撞或爆炸等瞬时作用下所受的冲击力。
3.转动惯量转动惯量的计算公式为I=m·r^2，其中I表示物体的转动惯量，m表示物体的质量，r表示物体转动轴到质点的距离。
此公式适用于计算物体在转动中所具有的惯性特性。
三、地震荷载计算公式1.刚性体地震作用计算公式刚性体地震作用计算公式为F=m·a，其中F表示结构所受地震作用的合力，m表示结构的质量，a表示地震加速度。
此公式适用于计算刚性结构在地震作用下所受的力。
2.弹性体地震作用计算公式弹性体地震作用计算公式为F=k·x，其中F表示结构所受地震作用的力，k表示结构的刚度，x表示结构的位移。
荷载计算及计算公式-小知识
荷载计算及计算公式-小知识楼板的计算宽度(m): 12.65；楼板的计算跨度(m): 7.25；楼板的计算厚度(mm): 700；施工平均温度(℃): 25；4、材料参数模板类型：600mm×1500mm×55mm钢模板；模板弹性模量E(N/mm2)：210000；模板抗弯强度设计值fm(N/mm2)：205；木材品种：柏木；木材弹性模量E(N/mm2)：9000；木材抗弯强度设计值fm(N/mm2)：13；木材抗剪强度设计值fv(N/mm2)：1.3；Φ48×3.5mm钢管、扣件、碗扣式立杆、横杆、立杆座垫、顶托。
16a槽钢。
锤子、打眼电钻、活动板手、手锯、水平尺、线坠、撬棒、吊装索具等。
脱模剂：水质脱模剂。
辅助材料：双面胶纸、海绵等。
1）荷载计算：（1）钢筋混凝土板自重(kN/m)：q1=(25+1.28)×0.6×0.7=11.04kN/m；（2）模板的自重线荷载(kN/m):q2=0.5×0.6=0.3kN/m ；（3）活荷载为施工荷载标准值(kN)：q3=（1+2）×0.6 =1.8kN；q=1.2×(q1+q2)+1.4×q3=1.2×(11.04+0.3)+1. 4×1.8=16.128kN/m2）抗弯强度计算f = M / W < [f]其中 f ——模板的抗弯强度计算值(N/mm2)；M ——模板的最大弯距(N.mm)；W ——模板的净截面抵抗矩；W= 5940mm3；[f] ——模板的抗弯强度设计值；M =0.1ql2=0.100×16.128×0.6×0.6=0.581kN.m故f = 0.581×1000×1000/5940=97.8N/mm2模板的抗弯强度验算 f < [f]=205 N/mm2,满足要求!3）挠度计算v =0.677ql4/100EI<[v]=l/150=4mm模板最大挠度计算值v=0.677×（11.04+0.3）×6004/(100×210000×269700)=0.175mm模板的最大挠度小于[v],满足要求!4）模板支撑方木的计算方木按照均布荷载下两跨连续梁计算。
荷载计算及计算公式-小知识
荷载计算及计算公式小知识1、脚手架参数立杆横距(m): 0.6；立杆纵距(m): 0.6；横杆步距(m): 0.6；板底支撑材料: 方木；板底支撑间距(mm) : 600；模板支架立杆伸出顶层横向水平杆中心线至模板支撑点长度(m):0.2；模板支架计算高度(m): 1.7；采用的钢管(mm): Ф48×3.5；扣件抗滑力系数(KN): 8；2、荷载参数模板自重(kN/m2): 0.5；钢筋自重(kN/m3) : 1.28；混凝土自重(kN/m3): 25；施工均布荷载标准值(kN/m2): 1；振捣荷载标准值(kN/m2): 23、楼板参数钢筋级别: 二级钢HRB 335(20MnSi)；楼板混凝土强度等级: C30；楼板的计算宽度(m): 12.65；楼板的计算跨度(m): 7.25；楼板的计算厚度(mm): 700；施工平均温度(℃): 25；4、材料参数模板类型：600mm×1500mm×55mm钢模板；模板弹性模量E(N/mm2)：210000；模板抗弯强度设计值fm(N/mm2)：205；木材品种：柏木；木材弹性模量E(N/mm2)：9000；木材抗弯强度设计值fm(N/mm2)：13；木材抗剪强度设计值fv(N/mm2)：1.3；Φ48×3.5mm钢管、扣件、碗扣式立杆、横杆、立杆座垫、顶托。
16a槽钢。
锤子、打眼电钻、活动板手、手锯、水平尺、线坠、撬棒、吊装索具等。
脱模剂：水质脱模剂。
辅助材料：双面胶纸、海绵等。
1）荷载计算：（1）钢筋混凝土板自重(kN/m)：q1=(25+1.28)×0.6×0.7=11.04kN/m；（2）模板的自重线荷载(kN/m):q2=0.5×0.6=0.3kN/m ；（3）活荷载为施工荷载标准值(kN)：q3=（1+2）×0.6 =1.8kN；q=1.2×(q1+q2)+1.4×q3=1.2×(11.04+0.3)+1.4×1.8=16.128kN/m2）抗弯强度计算f = M / W < [f]其中 f ——模板的抗弯强度计算值(N/mm2)；M ——模板的最大弯距(N.mm)；W ——模板的净截面抵抗矩；W= 5940mm3；[f] ——模板的抗弯强度设计值；M =0.1ql2= 0.100×16.128×0.6×0.6=0.581kN.m故f = 0.581×1000×1000/5940=97.8N/mm2模板的抗弯强度验算 f < [f]=205 N/mm2,满足要求!3）挠度计算v =0.677ql4/100EI<[v]=l/150=4mm模板最大挠度计算值v=0.677×（11.04+0.3）×6004/(100×210000×269700)=0.175mm 模板的最大挠度小于[v],满足要求!4）模板支撑方木的计算方木按照均布荷载下两跨连续梁计算。
荷载计算及计算公式小知识
荷载计算及计算公式小知识Company number：【0089WT-8898YT-W8CCB-BUUT-202108】荷载计算及计算公式小知识1、脚手架参数立杆横距(m): ；立杆纵距(m): ；横杆步距(m): ；板底支撑材料: 方木；板底支撑间距(mm) : 600；模板支架立杆伸出顶层横向水平杆中心线至模板支撑点长度(m):；模板支架计算高度(m): ；采用的钢管(mm): Ф48×；扣件抗滑力系数(KN): 8；2、荷载参数模板自重(kN/m2): ；钢筋自重(kN/m3) : ；混凝土自重(kN/m3): 25；施工均布荷载标准值(kN/m2): 1；振捣荷载标准值(kN/m2): 23、楼板参数钢筋级别: 二级钢HRB 335(20MnSi)；楼板混凝土强度等级: C30；楼板的计算宽度(m): ；楼板的计算跨度(m): ；楼板的计算厚度(mm): 700；施工平均温度(℃): 25；4、材料参数模板类型：600mm×1500mm×55mm钢模板；模板弹性模量E(N/mm2)：210000；模板抗弯强度设计值fm(N/mm2)：205；木材品种：柏木；木材弹性模量E(N/mm2)：9000；木材抗弯强度设计值fm(N/mm2)：13；木材抗剪强度设计值fv(N/mm2)：；Φ48×钢管、扣件、碗扣式立杆、横杆、立杆座垫、顶托。
16a槽钢。
锤子、打眼电钻、活动板手、手锯、水平尺、线坠、撬棒、吊装索具等。
脱模剂：水质脱模剂。
辅助材料：双面胶纸、海绵等。
1）荷载计算：（1）钢筋混凝土板自重(kN/m)：q1=(25+××=m；（2）模板的自重线荷载(kN/m):q2=×=m ；（3）活荷载为施工荷载标准值(kN)：q3=（1+2）× =；q=×(q1+q2)+×q3=×++×=m2）抗弯强度计算f = M / W < [f]其中 f——模板的抗弯强度计算值(N/mm2)；M——模板的最大弯距；W——模板的净截面抵抗矩；W= 5940mm3；[f]——模板的抗弯强度设计值；M == ×××=故f = ×1000×1000/5940=mm2模板的抗弯强度验算 f < [f]=205 N/mm2,满足要求!3）挠度计算v =100EI<[v]=l/150=4mm模板最大挠度计算值 v=×（+）×6004/(100×210000×269700)= 模板的最大挠度小于[v],满足要求! 4）模板支撑方木的计算方木按照均布荷载下两跨连续梁计算。
荷载计算公式
3.2.1 荷载计算公式（一） 深浅埋隧道判定原则深、浅埋隧道分界深度至少应大于坍方的平均高度且有一定余量。
根据经验，这个深度通常为2~2.5倍的坍方平均高度值，即：()q p h H 5.2~2=式中，p H —深浅埋隧道分界的深度； q h —等效荷载高度值系数2~2.5在松软的围岩中取高限，在较坚硬围岩中取低限。
当隧道覆盖层厚度q h h ≤时为超浅埋，p q H h h <<时为浅埋，p H h ≥时为深埋。
（二） 围岩压力计算方法(1) 当隧道埋深h 小于或等于等效荷载高度h q （即q h h ≤）时，为超浅埋隧道，围岩压力按全土柱计算。
围岩垂直均布压力为：rh q =式中，r —围岩容重，见表3-1； h —隧道埋置深度。
围岩水平均布压力e 按朗金公式计算⎪⎭⎫ ⎝⎛-⎪⎭⎫⎝⎛+=245tan 21002φt rH q e表3-1 围岩压力相关计算参数(2) 当隧道埋深h 大于等效荷载高度h q 且小于深浅埋分界深度（p q H h h <<）时，为一般浅埋隧道，围岩压力按谢家休公式计算： 围岩垂直均布压力为：⎪⎭⎫ ⎝⎛-==B h rh B Q q θλtan 1 ()[]θφθφββφβλtan tan tan tan tan 1tan tan tan 000+-+-=()θφφφφβtan tan tan 1tan tan tan 0020-++=式中，B —坑道跨度； r —围岩的容度； h —洞顶覆土厚度；θ—岩体两侧摩擦角，见表3-1； λ—侧压力系数；0φ—围岩计算摩擦角，见表3-1；β—产生最大推力时的破裂角；围岩水平压力按下式计算： 隧道顶部水平压力： λrh e =1隧道底部水平压力： λrH e =2=λ）（t H h r +(3) 当隧道埋深h 大于或等于深浅埋分界深度H p （即p H h ≥）时，为深埋隧道，围岩压力按自然拱内岩体重量计算：单线铁路隧道按概率极限状态设计时的垂直压力为：r rh q s q ⨯⨯==79.141.0单线、双线及多线铁路隧道按破坏阶段设计时垂直压力为：rw rh q s q ⨯⨯==-1245.0式中，h q —等效荷载高度值； s —围岩级别，如级围岩s =3； r —围岩的容重w —宽度影响系数，其值为：()51-+=B i w其中，B —坑道宽度；i —B 每增加1m 时，围岩压力的增减率（以B =5m 为基准），当B <5m 时，取i =0.2，B >5m 时，取i =0.1。
