输电线路设计计算公式集
线路参数计算(公式)
参数计算(第一版)1.线路参数计算内容1.1已知量:线路型号(导线材料、截面积mm 2)、长度(km)、排列方式、线间距离(m)、外径(mm)、分裂数、分裂距(m)、电压等级(kV)、基准电压U B (kV, 母线电压作为基准电压)、基准容量S B (100MVA)。
1.2待计算量:电阻R(Ω/km)、线电抗X(Ω/km)、零序电阻R0(Ω/km)、零序电抗X0(Ω/km)、对地电纳B(S/km)、对地零序电纳B0(S/km)。
1.3计算公式: 1.3.1线路电阻R=ρ/S (Ω/km)R*=R 2BBU S式中ρ——导线材料的电阻率(Ω·mm 2/km); S ——线路导线的额定面积(mm 2)。
1.3.2线路的电抗X=0.1445lgeqm r D +n 0157.0(Ω/km)X*=X2BB U S 式中m D ——几何均距,m D =ac bc ab D D D (mm 或cm,其单位应与eq r 的单位相同);eq r ——等值半径, eq r =n n m rD 1(mm,其中r 为导线半径);n ——每个导线的分裂数。
1.3.3零序电阻R0=R+3R g (Ω/km) R0*=R02BBU S式中R g ——大地电阻, R g =π2×10-4×f =9.869×10-4×f (Ω/km)。
在f =50Hz 时,R g =0.05Ω/km 。
1.3.4零序电抗X0=0.4335lgsg D D (Ω/km)X0*=X02BBU S 式中g D ——等值深度, g D =γf 660,其中γ为土壤的电导率,S/m 。
当土壤电导率不明确时,在一般计算中可取g D =1000m 。
s D ——几何平均半径, s D =32m D r '其中r '为导线的等值半径。
若r 为单根导线的实际半径,则对非铁磁材料的圆形实心线,r '=0.779r ;对铜或铝的绞线,r '与绞线股数有关,一般r '=0.724~0.771r ;纲芯铝线取r '=0.95r ;若为分裂导线,r '应为导线的相应等值半径。
输电线路设计计算公式集
输电线路设计计算公式集1.输电线路传输容量的计算输电线路的传输容量是指在一定条件下,能够承载的电流大小。
传输容量的计算公式如下:传输容量=电流容量*电压等级其中,电流容量是指线路允许的最大电流值,通常根据线路材料和截面积来确定;电压等级是指线路的额定电压。
2.输电线路电压计算输电线路的电压计算是指根据需求和负载条件确定线路的电压等级。
电压计算的公式如下:电压等级=(传输容量/电流容量)+负载率其中,传输容量和电流容量的计算方法已在第一部分介绍,负载率是指负载电流与传输容量之比。
3.输电线路电流的计算输电线路的电流计算是指根据线路的电压、负载以及传输容量,确定线路中的电流大小。
电流的计算公式如下:电流=负荷/电压其中,负荷是指线路上所接载的负载大小。
4.输电线路电阻的计算输电线路的电阻计算是指根据线路材料和截面积来确定线路的电阻大小。
电阻计算的公式如下:电阻=电阻率*长度/截面积其中,电阻率是导体的电阻率常数,长度是线路的总长度,截面积是导体的截面积。
5.输电线路有功损耗的计算输电线路的有功损耗是指电能在输电过程中由于电阻而损失的能量,有功损耗的计算公式如下:有功损耗=电流²*电阻其中,电流和电阻的计算方法已在前面的部分介绍。
6.输电线路无功损耗的计算输电线路的无功损耗是指电能在输电过程中由于电容和电感造成的能量损失,无功损耗的计算公式如下:无功损耗=电压²*无功对标*电缆长度其中,电压是指线路的电压,无功对标是电缆的无功对标系数,电缆长度是线路的总长度。
综上所述,输电线路设计计算需要考虑的因素较多,包括传输容量、电压、电流、电阻以及各种损耗等。
通过合理的计算和选择,在满足输电需求的前提下,可以提高输电线路的效率和经济性。
发输变电计算公式
发输变电计算公式输变电计算是指通过计算来确定配电系统的输电和变电设备的参数和容量,以满足电力需求和保证电能运输的有效性和安全性。
在输变电计算中,需要考虑多个因素,包括负载需求、电流容量、电压降、线路损耗、短路电流及热稳定性等。
下面是一些常用的输变电计算公式和相关内容。
1.负载计算负载计算是根据用电设备的额定功率、额定电流以及用电时间来确定负载需求的过程。
以下是一些常用的负载计算公式:-单相负载功率:P=V×I×PF其中,P是负载功率,V是电压,I是电流,PF是功率因数。
-三相负载功率:P=√3×V×I×PF其中,P是负载功率,V是电压,I是电流,PF是功率因数。
2.输电线路电压降输电线路电压降是指输电线路上电压的降低程度,是衡量线路传输能力的重要指标。
以下是一些常用的输电线路电压降计算公式:-单相电压降:Vd=IR其中,Vd是电压降,I是负载电流,R是线路电阻。
-三相电压降:Vd=√3×I×R其中,Vd是电压降,I是负载电流,R是线路电阻。
3.线路损耗计算线路损耗是指输电线路中能量的损失,造成了电能浪费和线路温升。
以下是一些常用的线路损耗计算公式:-单相线路损耗:Ph=I^2×R其中,Ph是线路损耗,I是负载电流,R是线路电阻。
-三相线路损耗:Ph=3×I^2×R其中,Ph是线路损耗,I是负载电流,R是线路电阻。
4.短路电流计算短路电流是指电路中在短路状态下流动的最大电流。
短路电流计算是为了确定电路的瞬时响应能力和选择合适的保护设备。
以下是一些常用的短路电流计算公式:- 对称短路电流:Isc = V / Z其中,Isc是短路电流,V是电压,Z是电路阻抗。
- 非对称短路电流:I' = √(Ias^2 + Ibs^2 + Ics^2)其中,I'是非对称短路电流,Ias、Ibs和Ics分别是电流的直接、反向和零序成分。
输电线路设计计算公式集1~3章

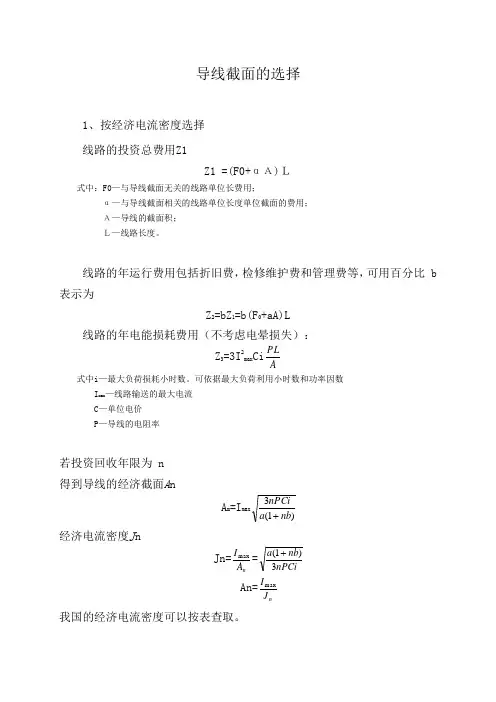

导线截面的选择1、按经济电流密度选择 线路的投资总费用Z1Z1 =(F0+αΑ)L式中:F0—与导线截面无关的线路单位长费用;α—与导线截面相关的线路单位长度单位截面的费用; Α—导线的截面积; L—线路长度。
线路的年运行费用包括折旧费,检修维护费和管理费等,可用百分比 b 表示为Z 2=bZ 1=b(F 0+aA)L线路的年电能损耗费用(不考虑电晕损失):Z 3=3I 2max CiAPL式中i —最大负荷损耗小时数。
可依据最大负荷利用小时数和功率因数I max —线路输送的最大电流 C —单位电价 P —导线的电阻率若投资回收年限为 n 得到导线的经济截面A nA m =I max)1(3nb a nPCi+经济电流密度J nJn=nA I m ax =nPCi nb a 3)1(+An=nJ Im ax我国的经济电流密度可以按表查取。
2、按电压损耗校验在不考虑线路电压损耗的横分量时,线路电压、输送功率、功率因数、电压损耗百分数、导线电阻率以及线路长度与导线截面的关系,可用下式表示)(012ϕδtg X R U LP m +=式中:δ—线路允许的电压损耗百分比; P m —线路输送的最大功率,MW ; U i —线路额定电压KV L —线路长度m ;R —单位长度导线电阻,Ω/m ;X 0—单位长度线咱电抗,Ω/m ,可取0.4×10-3Ω/m ; tg ϕ—负荷功率因数角的正切。
3、按导线允许电流校验(1)按导线的允许最大工作电流校验 导线的允许最大工作电流为Im=10)R t t F -(β其中R1=[]AP t t 00)(21-+ 上二式中a —导线的电阻温度系数t —导线的允许正常发热最高温度。
我国钢芯铝绞线一般采用+70℃,大跨越可采用+90℃;钢绞线的允许温度一般采用+125℃;t 0—周围介质温度,应采用最高气温月的最高平均气温,并考虑太阳辐射的影响; β—导线的散热系数;F —单位长度导线的散热面积,F=md ; R 1—温度t 时单位长度导线的电阻; P 0—温度t 0时导线的电阻率; A —导线的截面积 d —导线的直径;(2)按短路电流校验根据短路电流的热效应,要求导线的最小截面为Amin=⎰K I I x η式中I 0—稳态智路电流值;η—与导线材料有关的系数,铝取87,铜取171; I x —短路时间; K ∫—集肤效应系数。
输电线路设计计算公式集1~3章
导线截面的选择1、按经济电流密度选择 线路的投资总费用Z1Z1 =(F0+αΑ)L式中:F0—与导线截面无关的线路单位长费用;α—与导线截面相关的线路单位长度单位截面的费用; Α—导线的截面积; L—线路长度。
线路的年运行费用包括折旧费,检修维护费和管理费等,可用百分比 b 表示为Z 2=bZ 1=b(F 0+aA)L线路的年电能损耗费用(不考虑电晕损失):Z 3=3I 2max CiAPL式中i —最大负荷损耗小时数。
可依据最大负荷利用小时数和功率因数I max —线路输送的最大电流 C —单位电价 P —导线的电阻率若投资回收年限为 n 得到导线的经济截面A nA m =I max)1(3nb a nPCi+经济电流密度J nJn=n A I max =nPCinb a 3)1(+ An=nJ Imax我国的经济电流密度可以按表查取。
2、按电压损耗校验在不考虑线路电压损耗的横分量时,线路电压、输送功率、功率因数、电压损耗百分数、导线电阻率以及线路长度与导线截面的关系,可用下式表示)(012ϕδtg X R U LP m +=式中:δ—线路允许的电压损耗百分比; P m —线路输送的最大功率,MW ; U i —线路额定电压KV L —线路长度m ;R —单位长度导线电阻,Ω/m ;X 0—单位长度线咱电抗,Ω/m ,可取0.4×10-3Ω/m ; tg ϕ—负荷功率因数角的正切。
3、按导线允许电流校验(1)按导线的允许最大工作电流校验 导线的允许最大工作电流为Im=10)R t t F -(β其中R1=[]AP t t 00)(21-+ 上二式中a —导线的电阻温度系数t —导线的允许正常发热最高温度。
我国钢芯铝绞线一般采用+70℃,大跨越可采用+90℃;钢绞线的允许温度一般采用+125℃;t 0—周围介质温度,应采用最高气温月的最高平均气温,并考虑太阳辐射的影响; β—导线的散热系数;F —单位长度导线的散热面积,F=md ; R 1—温度t 时单位长度导线的电阻; P 0—温度t 0时导线的电阻率; A —导线的截面积 d —导线的直径;(2)按短路电流校验根据短路电流的热效应,要求导线的最小截面为Amin=⎰K I I x η式中I 0—稳态智路电流值;η—与导线材料有关的系数,铝取87,铜取171; I x —短路时间; K ∫—集肤效应系数。
输电线路设计计算公式集
第四章 均布荷载下架空线的计算在高压架空线路的设计中,不同气象条件下架空线的弧垂、应力、和线长占有十分重要的位置,是输电线路力学研究的主要内容。
这是因为架空线的弧垂和应力直接影响着线路的正常安全运行,而架空线线长微小的变化和误差都会引起弧垂和应力相当大的改变。
设计弧垂小,架空线的拉应力就大,振动现象加剧,安全系数减少,同时杆塔荷载增大因而要求强度提高。
设计弧垂过大,满足对地距离所需杆塔高度增加,线路投资增大,而且架空线的风摆、舞动和跳跃会造成线路停电事故,若加大塔头尺寸,必然会使投资再度提高。
因此设计合适的弧垂是十分重要的。
架空线悬链方程的积分普遍形式假设一:架空线是没有刚度的柔性索链,只承受拉力而不承受弯矩。
假设二:作用在架空线上的荷载沿其线长均布;悬挂在两基杆塔间的架空线呈悬链线形状。
由力的平衡原理可得到一下结论:1、架空线上任意一点C 处的轴向应力σx 的水平分量等于弧垂最低点处的轴向应力σ0,即架空线上轴向应力的水平分量处处相等。
σx cos θ=σ02、架空线上任意一点轴向应力的垂直分量等于该点到弧垂最低点间线长L oc 与比载γ之积。
σx sin θ=γL oc推导出: 0t g L o c γθσ= 0dy L oc dxγσ=即 0'y L o c γσ=(4-3)由(4-3)推导出 10()dy shx C dxγσ=+ (4-4)结论:当比值γ/σ0一定时,架空线上任一点处的斜率于该点至弧垂最低点之间的线长成正比。
最后推到得到架空线悬链方程的普遍积分形式。
C1、C2为积分常数,其值取决于坐标系的原点位置。
0(1)20y chx C C σγγσ=++ (4-5)等高悬点架空线的弧垂、线长和应力等高悬点架空线的悬链方程等高悬点是指架空线的两个挂点高度相同。
由于对称性,等高悬点架空线的弧垂最低点位于档距中央,将坐标原点取在该点,如图:0(1)0y chx σγγσ=- (4-6)由上式可以看出,架空线的悬链线具体形状完全由比值σ0 /γ决定,即无论何种架空线、何种气象条件。
导线风荷载计算公式
导线风荷载计算公式
1.输电线路选线工程设计技术规定(DL/T5414-2024)中的导线风荷载计算公式:
F=0.5*ρ*V^2*C*A
其中,F为单位长度的导线风荷载,ρ为空气密度,V为风速,C为系数,A为导线横截面积。
空气密度ρ可根据海拔高度和气温进行插值计算。
风速V可以根据气象数据或者工程经验进行选取。
系数C根据导线的形状和布置方式确定,通常取值范围在0.6~0.8之间。
导线横截面积A可以通过导线的规格和参数计算得到。
2.国际电工委员会(IEC)标准中的导线风荷载计算公式:
F=0.5*ρ*V^2*Cd*Af
其中,F为单位长度的导线风荷载,ρ为空气密度,V为风速,Cd为阻力系数,Af为参考面积。
空气密度ρ的计算方式与上述公式相同。
风速V的选取方法与上述公式相同。
阻力系数Cd根据导线的形状和布置方式确定,通常取值范围在
0.6~1.2之间。
参考面积Af可以通过导线横截面积和系数来计算得到。
需要注意的是,以上的导线风荷载计算公式仅适用于水平或接近水平
的导线,若导线存在较大的坡度或垂直度,还需要根据实际情况进行修正。
此外,在实际工程中,导线的风荷载计算通常还需要考虑导线的振动
性能、支柱和绝缘子的强度等因素,以保证输电线路的安全可靠运行。
因此,在进行导线风荷载计算时,需要综合考虑多个因素,并参考相关标准
和规范。
输电线路常用公式计算
输电线路常用公式计算
输电线路的常用计算公式主要包括线路传输功率、电流、电压降、电阻、电抗等。
1.线路传输功率:
线路传输功率是指单位时间内线路传输的电功率。
根据欧姆定律,传输功率可以通过以下公式计算:
P=I^2*R=V^2/R
其中,P为传输功率,I为电流,R为电阻,V为电压。
2.电流:
电流是单位时间内通过其中一截面的电荷量。
根据欧姆定律,电流可以通过以下公式计算:
I=P/V=V/R
其中,I为电流,P为功率,V为电压,R为电阻。
3.电压降:
电压降是指电流通过线路时产生的电压降。
根据欧姆定律,电压降可以通过以下公式计算:
V=I*R
其中,V为电压降,I为电流,R为电阻。
4.电阻:
电阻是线路对电流的阻碍程度。
电阻可以通过以下公式计算:
R=V/I
其中,R为电阻,V为电压,I为电流。
5.电抗:
电抗是线路对交流电的阻抗,包括电感抗和电容抗。
电抗可以通过以下公式计算:
X=ωL或X=1/(ωC)
其中,X为电抗,L为电感,C为电容,ω为角频率。
除了上述常用公式外,还有一些其他公式用于计算输电线路的参数,例如电线导纳、绕组电流、金具短路力等。
在电力系统的设计和运行中,这些公式是进行功率计算、线路参数设计和电流调节等重要工作的基础。
输电线路所有测量公式
输电线路所有测量公式正弦函数 sin θ=B/C 正弦(sin ):角α的对边 比 斜边 余弦函数 cos θ=A/C 余弦(cos ):角α的邻边 比 斜边正切函数 tan θ=B/A 正切(tan ):角α的对边 比 邻边 余切函数 cot θ=A/B 余切(cot ):角α的邻边 比 对边正割函数 sec θ=r/x 正割(sec ):角α的斜边 比 邻边 余割函数 csc θ=r/y 余割(csc ):角α的斜边 比 对边1.S:X:J:Z:Y 2.L=100×(S-X )×(sinJ )2▲一、视距:(SHI JU)档距计算3.H=L/tanJ-Z+YS :上丝 X :下丝 J :仪器实测垂直角度 Z :中丝 Y :仪高(D=〖100×{(上丝-下丝)×(cos 垂直角度)2}〗,上丝为了方便计算可以在地形条情况下可以直接由仪器锁5m 塔尺必须抽完,也可以自由调整哈。
100为经伟仪的倍数关系,D 为挡距) 二、半视距:(BSHIJU )档距计算 1.S :Z :J :Y2.L=200×(S-Z )×(sinJ )2▲(用cos 角度sin 计算注意这时Q 如果大于90度则减90度,ACBa大于270度则减270度一般不用此方法,用sin角度)。
3.H=L/tanJ-Z+YS:上丝 Z:中丝 J:垂直角度 Y:仪高(D=〖200×{中丝-下丝}×(cos垂直角度)2〗)中丝、下丝都以仪器镜筒读数为准,在测量过程中塔尺必须抽响。
三、基础高差计算:I.基础高差分部是相对中心桩的定位计算:设计给出的每个腿的定位度-呼高(长短腿接高身+每个腿高)便的基础在当时地形中相对中心桩而言的高差。
1、知道斜距算高差:cosQ×斜距;Q:仪器显示角度(同时也以用sin计算注意这时Q如果大于90度则减90度,大于270度则减270度一般不用此方法)。
10KV供电线路相关计算
10KV供电线路相关计算一、引言10KV供电线路是指在10千伏(kilo-volt)电压下传送电力的输电线路。
对于涉及10KV供电线路的相关计算,我们需要了解线路参数、电流计算、电压降计算以及功率损耗等内容。
本文将对这些内容进行详细介绍和计算。
二、线路参数计算1.线路长度计算线路长度是计算输电线路电阻和电感的重要参数。
在实际计算过程中,可以通过线路的实际布置情况来估算线路的长度。
若线路呈直线布置,则线路长度等于两端塔杆之间的距离。
若线路呈折线布置,则可以将折线的各段长度相加来计算总长度。
2.线路电阻计算线路电阻是指单位长度线路上的电阻值。
一般情况下,可以通过导线直径和导线材料的电阻率来计算线路电阻。
可以按照以下公式进行计算:线路电阻(Ω/km)= 导线电阻率(Ω·mm²/m)× 线路长度(km)/ 导线的截面积(mm²)3.线路电感计算线路电感是指线路在交流电中的电感值。
一般情况下,可以通过导线的几何形状和电感系数来计算线路电感。
常用的公式为:线路电感(H/km)= 2 × 10^-7 × 远端电感系数× ln(远端和近端系数的比值)其中远端电感系数和近端系数的具体数值可以通过查表获得。
三、电流计算在10KV供电线路中,电流是指通过线路的电流大小。
根据欧姆定律,电流可以通过电压和电阻来计算。
一般情况下,可以按照以下公式进行计算:电流(A)=有功功率(KW)/(电压(KV)×功率因数)四、电压降计算电压降是指供电线路中电压的损失。
电压降主要是由于线路电阻和线路电感引起的。
在计算电压降时,需要考虑线路的电阻和电感参数。
电压降(V)=电流(A)×线路电阻(Ω)+电流(A)^2×线路电感(H)五、功率损耗计算功率损耗是指供电线路中能量的损失。
功率损耗可以通过电流和电压降计算得出。
一般情况下,可以按照以下公式进行计算:功率损耗(KW)=三相电流(A)^2×线路电阻(Ω/相)六、总结通过上述计算步骤,我们可以对10KV供电线路进行相关参数计算,包括线路参数、电流计算、电压降计算以及功率损耗计算。
输电线路桩位高程计算公式
输电线路桩位高程计算公式在输电线路的设计和施工过程中,桩位高程是一个非常重要的参数。
桩位高程是指输电线路中的桩位点(如塔基、绝缘子串等)相对于地面的高程。
正确计算桩位高程可以保证输电线路的安全性和稳定性,同时也可以保证输电线路的施工质量。
本文将介绍输电线路桩位高程的计算公式以及相关的计算方法。
桩位高程的计算公式可以根据实际情况进行调整,但是通常情况下,桩位高程的计算公式可以简化为以下形式:桩位高程 = 地面高程 + 桩位点相对地面的高程。
其中,地面高程是指输电线路桩位点所在位置的地面高程,通常可以通过现场测量或者地图查询获得。
桩位点相对地面的高程是指桩位点相对于地面的高度差,通常可以通过设计图纸或者现场测量获得。
在实际计算中,需要注意以下几点:1. 地面高程的测量应该尽量准确,可以采用现场测量或者地图查询的方式获得。
在现场测量时,应该选择地面高程较为平坦的位置进行测量,以获得更准确的结果。
2. 桩位点相对地面的高程需要根据设计图纸或者实际情况进行测量。
在测量时,应该考虑桩位点的实际位置和地形情况,以获得准确的高程数据。
3. 在计算桩位高程时,需要考虑到地面高程的变化和桩位点相对地面的高程的变化。
如果地面高程或者桩位点相对地面的高程发生变化,需要重新计算桩位高程。
除了以上的基本计算公式之外,还可以根据实际情况进行一些修正和调整。
例如,可以考虑地面的坡度和不平整度对桩位高程的影响,可以通过引入修正系数来进行修正。
另外,还可以考虑到气象因素对桩位高程的影响,例如风速、温度等因素,可以通过引入修正系数来进行修正。
在实际的工程中,桩位高程的计算通常是由专业的设计人员进行,他们会根据实际情况进行综合考虑和计算。
但是对于施工人员和监理人员来说,了解桩位高程的计算公式和相关的计算方法也是非常重要的。
这样可以帮助他们更好地理解设计图纸和施工要求,从而更好地指导施工和监督施工质量。
总之,桩位高程的计算是输电线路设计和施工中的一个重要环节,正确的桩位高程计算可以保证输电线路的安全性和稳定性,同时也可以保证输电线路的施工质量。
输电线路中的拉线计算公式
输电线路中的拉线计算公式在输电线路中,拉线是指用来支撑电力线路的一种特殊杆件,其作用是支撑输电线路,保证输电线路的安全运行。
在设计输电线路时,需要对拉线进行合理的计算,以确保其能够承受线路的张力,保证线路的安全运行。
本文将介绍输电线路中拉线的计算公式及其应用。
拉线的计算公式主要涉及到拉线的长度、直径、张力等参数。
在进行拉线计算时,需要考虑到线路的设计工况、环境条件等因素,以确定合适的拉线参数。
下面将介绍几种常用的拉线计算公式及其应用。
1. 拉线长度的计算公式。
在设计输电线路时,需要确定拉线的长度,以满足线路的支撑要求。
拉线的长度计算公式如下:拉线长度 = 线路跨距× sin(线路倾角)。
其中,线路跨距是指两个支撑塔之间的距离,线路倾角是指线路与水平方向的夹角。
通过该公式可以计算出拉线的长度,以确定合适的拉线长度,满足线路的支撑要求。
2. 拉线张力的计算公式。
拉线在支撑输电线路时需要承受线路的张力,因此需要计算拉线的张力,以确定合适的拉线直径。
拉线张力的计算公式如下:拉线张力 = (线路张力× cos(线路倾角) + 风载荷) / sin(线路倾角)。
其中,线路张力是指线路在正常工况下的张力,风载荷是指风对线路产生的荷载。
通过该公式可以计算出拉线的张力,以确定合适的拉线直径,满足线路的支撑要求。
3. 拉线直径的计算公式。
根据拉线的张力和拉线的材料特性,可以计算出合适的拉线直径。
拉线直径的计算公式如下:拉线直径 = sqrt((4 ×拉线张力) / (π×拉线材料的抗拉强度))。
通过该公式可以计算出合适的拉线直径,以满足线路的支撑要求。
以上是几种常用的拉线计算公式及其应用,通过这些公式可以计算出合适的拉线参数,以确保线路的安全运行。
在进行拉线计算时,需要考虑到线路的设计工况、环境条件等因素,以确定合适的拉线参数。
同时,需要对拉线的材料特性、制造工艺等进行综合考虑,以确保拉线的质量和可靠性。
输电线路设计的基础计算
输电线路设计的基础计算输电线路设计的基础计算涉及以下几个方面:1. 电流计算电流是指单位时间内通过导体横截面的电荷量,通常用“安培”(A)表示。
在输电线路设计中,电流大小的计算是非常重要的,因为它会直接影响导线的截面积和材料选择。
电流的大小取决于输电线路的负荷和电压,可以使用欧姆定律来计算,即电流等于电压除以电阻,即I=V/R。
2. 输电线路电阻的计算电阻是指导体对电流的阻碍作用,通常使用欧姆(Ω)表示。
在输电线路设计中,电阻的计算是必不可少的,因为它会直接影响线路的功率损耗和电压降。
电阻的大小取决于导线的材料、截面积和长度。
可以使用电阻公式来计算,即R=ρ*L/A,其中ρ为导线材料的电阻率,L为长度,A为截面积。
3. 输电线路电抗的计算电抗是指导体对交流电的阻碍作用,通常用“欧姆”表示。
在输电线路设计中,电抗的计算对于计算谐振频率、电容和全波损耗等参数非常重要。
电抗的大小取决于导线的长度、截面积、电容和电感。
可以使用电抗公式来计算,即X=2πfL或X=1/2πfC,其中f为频率,L为电感,C为电容。
4. 输电线路电压降的计算电压降是指电压沿着线路逐渐降低的现象,通常用“伏特”表示。
在输电线路设计中,电压降的计算对于线路输电能力、负载能力、稳定性和损耗等参数非常重要。
电压降的大小取决于线路的电流、电阻和电抗。
可以使用电压降公式来计算,即ΔV=IR+jXQ,其中ΔV为电压降,I为电流,R为电阻,X为电抗,Q为无功功率。
5. 输电线路的功率计算功率是指单位时间内的能量转换速率,通常用“瓦特”表示。
在输电线路设计中,功率的计算对于线路输电能力、负载能力和损耗等参数非常重要。
功率的大小取决于线路的电压、电流和功率因数。
可以使用功率公式来计算,即P=VIcos(θ),其中P为功率,V为电压,I为电流,θ为功率因数。
输电线电感计算公式
输电线电感计算公式
电感是指导线中存储的电磁能量与电流的关系。
对于输电线,可以使用自感公式来计算其电感。
自感公式是:
L=(μ₀μᵣN²A)/l
其中,
L是输电线的电感,单位是亨(H);
μ₀是真空中的磁导率,其值为4π×10^(7)H/m;
μᵣ是导线材料的相对磁导率,一般为非常接近于1的值;
N是导线线圈的匝数;
A是导线截面积,单位为平方米(m²);
l是导线长度,单位为米(m)。
根据这个公式,可以通过输电线圈的匝数、导线截面积和长
度来计算输电线的电感。
需要注意的是,这个公式适用于直线导线,对于弯曲和复杂
形状的输电线路,需要使用其他方法来计算电感。
此外,输电
线的实际电感还会受到导线的损耗、相邻导线的互感等因素的
影响,导致计算结果与实际情况可能存在一定的误差。
