压力表接头规格

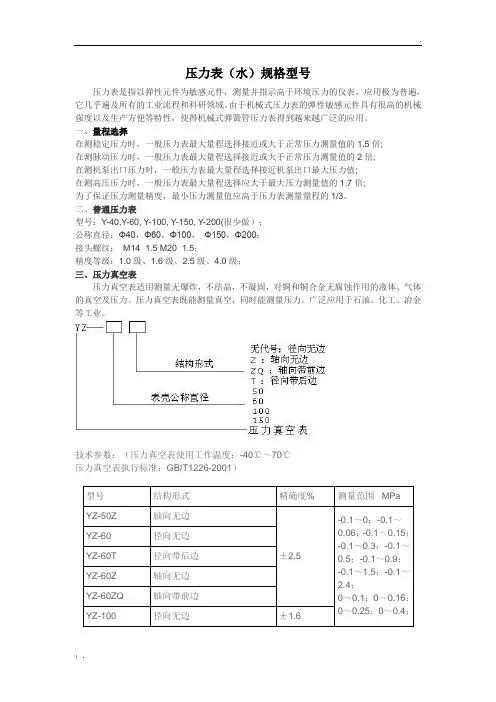

给排水压力表规格型号最新总结
压力表（水）规格型号压力表是指以弹性元件为敏感元件，测量并指示高于环境压力的仪表，应用极为普遍，它几乎遍及所有的工业流程和科研领域。
由于机械式压力表的弹性敏感元件具有很高的机械强度以及生产方便等特性，使得机械式弹簧管压力表得到越来越广泛的应用。
一、量程选择在测稳定压力时，一般压力表最大量程选择接近或大于正常压力测量值的1.5倍;在测脉动压力时，一般压力表最大量程选择接近或大于正常压力测量值的2倍;在测机泵出口压力时，一般压力表最大量程选择接近机泵出口最大压力值;在测高压压力时，一般压力表最大量程选择应大于最大压力测量值的1.7倍;为了保证压力测量精度，最小压力测量值应高于压力表测量量程的1/3。
二、普通压力表型号：Y-40,Y-60, Y-100, Y-150, Y-200(很少做）；公称直径：Φ40，Φ60，Φ100，Φ150，Φ200；接头螺纹：M14×1.5 M20×1.5；精度等级：1.0级、1.6级、2.5级、4.0级；三、压力真空表压力真空表适用测量无爆炸，不结晶，不凝固，对铜和铜合金无腐蚀作用的液体、气体的真空及压力。
压力真空表既能测量真空，同时能测量压力，广泛应用于石油、化工、冶金等工业。
技术参数：（压力真空表使用工作温度：-40℃～70℃压力真空表执行标准：GB/T1226-2001）型号结构形式精确度% 测量范围MPa YZ-50Z 轴向无边±2.5-0.1～0；-0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4；0～0.1；0～0.16；0～0.25；0～0.4；YZ-60 径向无边YZ-60T 径向带后边YZ-60Z 轴向无边YZ-60ZQ 轴向带前边YZ-100 径向无边±1.6。
压力表选型说明
弹簧管
氨用压力表
S
变送器
H
氢用压力表
E
膜盒
O
氧用压力表
P
膜片
M
耐热压力表
B
精密表
Y
乙炔压力表
差压
D
定位
F
防腐
J
记忆
L
调整
N
耐震
P
隔膜表
Q
安全型
S
防溅（不锈钢外壳）一般为IP65
T
差动远传
X
电接点
Z
电阻远传
XC
磁助电接点注：多功能选择并列标识
－
分隔符
xxx
表盘直径（40；50；60；63；70；75；98；100；150；160；200；250）
径向凸装
TQ
径向嵌装
Z
轴向直接安装
ZT
轴向嵌装
ZK
轴向卡子安装注：不标注为直接径向安装
过载保护器
R
散热器
Y1
软管
C
角型转角注：不标注为直接连接；加散热器请注明温度
F1
I字型法兰
F2
敞开式法兰（A；B）
F4
角度可调式
F5
探入式
F6
卡子式（卫生型）
F7
螺母式（卫生型）
F8
焊接一体式
F9
管道型注：不标注为螺纹连接
全不锈钢
S
全塑
Bห้องสมุดไป่ตู้
防爆注：不注外壳材质为08F
1
2
3
4
5
6
7
8
9
选型举例：YTNP-100HF2B 0-0.6MPa DN50 PN1.6 RF HG20592 1997316L（100圆全不锈钢耐震隔膜表）
压力表接头螺纹规格表
压力表接头螺纹规格与压力表表盘直径有一定的关联关系,一般压力表表盘直径与螺纹关系如下：压力表螺纹接头形式规格尺寸一、压力表螺纹接头形式：压力表螺纹接头是用来连接被测量介质的设备或管路与压力表之间的连接体，压力表螺纹接头形式多样，有焊接式管接头、扩管式接头、三通中间接头、弯通中间接头、直通中间接头、直通锥管接头、压力表直通接头、卡套式管接头等等。
二、压力表螺纹接头尺寸压力表螺纹接头规格与压力表表盘直径有一定的关联关系，国内目前常用的压力表接头规格如下：压力表螺纹接头尺寸：公制螺纹:Ma*b ，英制螺纹:G*″，美制螺纹: *″NPT（电磁流量计）(压力变送器)三、压力表接头螺纹专业术语螺距是两条螺纹之间的距离。
牙尖角是螺纹尖角的度数。
四、压力表螺纹接头的规格1、压力表螺纹接头公制：M20ד20”代表接头有螺纹处的直径是20mm；“”代表螺牙和螺牙之间的距离为；“M”代表牙尖角为60°的管螺纹；2、压力表螺纹接头英制：G1/2″“″”代表英寸1″=“G”代表牙尖角为55°的非自密封管螺纹“1/2”为连接管道的直径大小一般有：G1/2”ZG1/2"ZG-------机械制图或工程中是锥管镙纹的代号1/2-------在这里意是1/2英寸，由于一英寸等于8分，所以1/2英寸等于4（英）分ZG1/2---------直径为1/2英寸（4分）的锥管镙纹五、压力表螺纹接头在一般情况下φ40的连接螺纹尺寸为M10×1；φ60的连接螺纹尺寸为M14×。
φ100、φ150的连接螺纹尺寸为M20×。

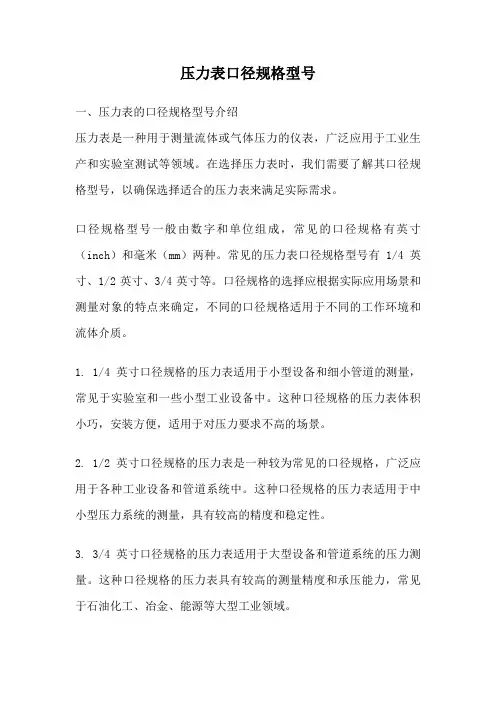

压力表口径规格型号
压力表口径规格型号一、压力表的口径规格型号介绍压力表是一种用于测量流体或气体压力的仪表，广泛应用于工业生产和实验室测试等领域。
在选择压力表时，我们需要了解其口径规格型号，以确保选择适合的压力表来满足实际需求。
口径规格型号一般由数字和单位组成，常见的口径规格有英寸（inch）和毫米（mm）两种。
常见的压力表口径规格型号有1/4英寸、1/2英寸、3/4英寸等。
口径规格的选择应根据实际应用场景和测量对象的特点来确定，不同的口径规格适用于不同的工作环境和流体介质。
1. 1/4英寸口径规格的压力表适用于小型设备和细小管道的测量，常见于实验室和一些小型工业设备中。
这种口径规格的压力表体积小巧，安装方便，适用于对压力要求不高的场景。
2. 1/2英寸口径规格的压力表是一种较为常见的口径规格，广泛应用于各种工业设备和管道系统中。
这种口径规格的压力表适用于中小型压力系统的测量，具有较高的精度和稳定性。
3. 3/4英寸口径规格的压力表适用于大型设备和管道系统的压力测量。
这种口径规格的压力表具有较高的测量精度和承压能力，常见于石油化工、冶金、能源等大型工业领域。
除了上述常见的口径规格，还有其他不同口径规格的压力表可供选择，如1英寸、2英寸等。
在实际应用中，我们需要根据具体需求选择合适的口径规格，以确保测量的准确性和可靠性。
三、如何选择压力表口径规格型号在选择压力表口径规格型号时，我们应该考虑以下几个因素：1. 测量对象的流体介质：不同的流体介质对压力表的要求不同，有些介质可能对压力表有腐蚀性，需要选择具有防腐蚀性能的压力表。
2. 工作环境的温度和压力：工作环境的温度和压力对压力表的性能要求也不同，需要选择能够适应工作环境的压力表。
3. 测量范围：不同口径规格的压力表的测量范围不同，需要根据实际需求选择合适的测量范围。
4. 预算限制：不同口径规格的压力表价格不同，需要根据预算限制选择合适的口径规格。
压力表的口径规格型号是选择合适压力表的重要因素之一。
一般压力表螺纹规格
GB/T1226-2001GB/T1226-2001《一般压力表》国家标准中规定，《一般压力表》国家标准中规定，《一般压力表》国家标准中规定，Y-40Y-40压力表的连接螺纹为M10M10××1，Y-60压力表的连接螺纹为M14M14××1.51.5，，Y-100,150,200,250压力表的连接螺纹为M20M20××1.51.5。
在用。
在用户无特殊要求的情况下户无特殊要求的情况下,,制造商将按标准规定提供相应螺纹规格的压力表。
制造商将按标准规定提供相应螺纹规格的压力表。
BS BS EN837-1 Pressure Gauges Pressure Gauges 压力表欧标中规定，螺纹接头有压力表欧标中规定，螺纹接头有G1/8B G1/8B，，G1/4B G1/4B，，G3/8B G3/8B，，G1/2B 四种管螺纹和1/8-27NPT EXT EXT，，1/4-18NPT EXT EXT，，1/2-14NPT EXT 三种锥管螺纹，其中G3/8B 为不推荐规格。
实际上，实际上，R1/8R1/8R1/8（（ZG1/8ZG1/8）），R1/4R1/4（（ZG1/4ZG1/4）），R1/2R1/2（（ZG1/2ZG1/2）也是压力表常用的连接）也是压力表常用的连接螺纹规格压力表新国标《一般压力表》GB/T1226-2001解读发布日期：2010-12-23浏览数：12473压力表新国标《一般压力表》GB/T1226-2001解读（压力表型式分类部分）压力表是常见的计量器具，在工业过程控制与技术测量过程中，由于机械式压力表的弹性敏感元件具有很高的机械强度以及生产方便等特性，使得机械式压力表得到越来越广泛的应用。
压力表国家标准《一般压力表》GB/T1226-2001已于2002年3月1日起实施执行,老国标即失效,但在日常选用压力表时,经常有用户用到老国标的参数,所以有必要在这里解读一下新旧国标的区别和不同之处。

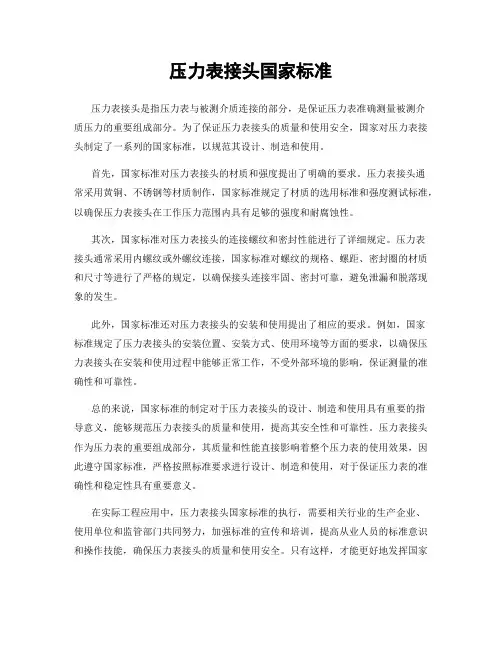

压力表接头国家标准
压力表接头国家标准压力表接头是指压力表与被测介质连接的部分，是保证压力表准确测量被测介质压力的重要组成部分。
为了保证压力表接头的质量和使用安全，国家对压力表接头制定了一系列的国家标准，以规范其设计、制造和使用。
首先，国家标准对压力表接头的材质和强度提出了明确的要求。
压力表接头通常采用黄铜、不锈钢等材质制作，国家标准规定了材质的选用标准和强度测试标准，以确保压力表接头在工作压力范围内具有足够的强度和耐腐蚀性。
其次，国家标准对压力表接头的连接螺纹和密封性能进行了详细规定。
压力表接头通常采用内螺纹或外螺纹连接，国家标准对螺纹的规格、螺距、密封圈的材质和尺寸等进行了严格的规定，以确保接头连接牢固、密封可靠，避免泄漏和脱落现象的发生。
此外，国家标准还对压力表接头的安装和使用提出了相应的要求。
例如，国家标准规定了压力表接头的安装位置、安装方式、使用环境等方面的要求，以确保压力表接头在安装和使用过程中能够正常工作，不受外部环境的影响，保证测量的准确性和可靠性。
总的来说，国家标准的制定对于压力表接头的设计、制造和使用具有重要的指导意义，能够规范压力表接头的质量和使用，提高其安全性和可靠性。
压力表接头作为压力表的重要组成部分，其质量和性能直接影响着整个压力表的使用效果，因此遵守国家标准，严格按照标准要求进行设计、制造和使用，对于保证压力表的准确性和稳定性具有重要意义。
在实际工程应用中，压力表接头国家标准的执行，需要相关行业的生产企业、使用单位和监管部门共同努力，加强标准的宣传和培训，提高从业人员的标准意识和操作技能，确保压力表接头的质量和使用安全。
只有这样，才能更好地发挥国家标准的作用，保障压力表接头的质量和使用效果，为工程安全和生产运行提供可靠的技术保障。
综上所述，压力表接头国家标准的制定和执行对于保证压力表接头的质量和使用安全具有重要意义。
只有严格遵守国家标准的要求，加强标准的宣传和培训，提高从业人员的标准意识和操作技能，才能更好地发挥国家标准的作用，保障压力表接头的质量和使用效果，为工程安全和生产运行提供可靠的技术保障。
各种仪表接头图片
压力表接头（B）压力表接头（C）焊接式压力表接头
穿板、卡套式压力表直通接头卡套式压力表直通接头压力表三通接头（一）
例：内M20X下力14-右力14例：下M20X右力14
（材料:20、316、316L、ICr18Ni19Ti）
液面计蒸气夹套接头（二）液面计蒸气夹套接头（三）
系列仪表管接头（二）
例：M20X内力11例：M20X内力11
（材料：20、316、316L、ICr18Ni19Ti）
45°角连接头
例：内力28-内力23 例：上力28-左.右力23 例：上力28-左.右.下力23
力9.411.413.415.419.423.428.435.449)
系列内螺纹式管接头（镀锌管件）
温度计转换接头（一） 温度计转换接头（二） 系列仪表管接头（一）
例：内力28-内力19 （内
例：内1/2"-415
系列仪表管接头（三）
例：外1/2”-
外”22
单头异径短节
（材料:20、316、316L、ICr18Ni19Ti）
1”-内
3/4”
管台。
压力表型号含义
For personal use only in study and research; not for commercial useYTP代表隔膜压力表，YMF代表法兰式，YML代表螺纹式压力表，型号为Y-100,0-1.6MPa,1.5级,径向G1/2A。
普通压力表，直径100mm,压力值0-1.6MPa,（16公斤力/平方厘米）,接头方向---径向,接头螺纹---1/2"（管螺纹）通用的意义有这些，但具体到不同的厂家还有不同的含意在仪表型号表示中：Ｙ表示压力，Ｚ表示真空或阻尼，Ｂ表示防爆或标准，Ｊ表示精密或矩形，Ａ表示氨表，Ｘ表示信号或电接点，ＸＣ表示磁助电接点，Ｐ表示膜片，Ｅ表示膜盒，Ｆ表示防腐，Ｎ表示耐震，Ｔ表示弹簧管，Ｂ表示不锈钢等等．我们常用的有：ＹＴＦ表示不锈刚压力表，ＹＡ表示氨用压力表，ＹＸＣ表示电接点压力表，ＹＺ表示真空压力表，ＹＹ表示乙炔压力表，ＹＯ表示耐热压力表，ＹＨ表示氢气压力表等等YQ、YQF系列两级压力调节器主要适用于输入压力需要精密控制和调整的分析仪器、环保仪器设备、电力工业、以及其它仪器和设备.还适用于无腐蚀性(YQ系列)或有腐蚀性(YQF 系列)的纯气及标准混合气体，对钢瓶气体的高压气源进行精密调节后，送入仪器设备。
主要技术参数：1、型号及参数技术参数/ 型号YQ-1 YQ-2 YQ-3 YQ-4 YQ-5YQF-1 YQF-2 YQF-3 YQF-4 YQF-5输入压力表量程(Mpa) 0～25 0 ～25 0～25 0～25 0～25输出压力表量程(Mpa) 0～0.6 0～0.16 0～4 0～0.25 0～1压力表等级2.5 2.5 2.5 2.5 2.5输入压力(Mpa) ≤18.5 ≤18.5 ≤18.5 ≤18.5 ≤18.5输出压力(Mpa) ≤0.45 ≤0.12 ≤3 ≤0.2 ≤0.75额定流量(m3/h) 0.6 0.06 1 0.2 0.62、稳定性：气源压力在5～15MPa范围内，进口压力每变化1MPa，出口压力的变化不大于7*10-4MPa3、流量特性：在进口压力大于2MPa时，调节流量在额定范围内变化，输出压力变化不大于输出压力表测量上限时的6%4、安装连接：a.入口端：G5/8"(左、右旋)，W21.85 14牙寸(左、右旋)b.出口端：M10*1; M8*1软管接头等.三、适应气体：YQ系列H2、O2、N2、CH4、CO、CO2、He、Ne、Ar等非腐蚀性气体YQF系列NH3、SO2、H2S、HCL、NO等腐蚀性气体.产品名称：丙烷压力表产品型号：YW-60产品名称：氩气表产品型号：Yar-60/100产品名称：氢气压力表产品型号：YQ-60产品名称：乙炔压力表产品型号：YY-60/100/150产品名称：二氧化碳表产品型号：YC-60/100产品名称：氧气压力表产品型号：YO-60/100/150For personal use only in study and research; not for commercial use.Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.以下无正文For personal use only in study and research; not for commercial use.Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.以下无正文。
压力表规格一览表
100 60 60 150 75 75 75 100 100
B B B B B B B B B
S T T S T U U U S
1/2" 1/4" 1/4" 1/2" 3/8" 3/8" 3/8" 3/8" 1/2"
10 15 15 20 20 2 10
10 S.W. F.O. F.O. Steam Steam 4 F.W. F.W. F.W. Steam
压力表使用一览表
所在位置 装备名称 压力表 型 式 表面 表面 接头 接头 压力 真空 合成 直径 型式 型式 螺牙 Kg/cm276cm hg Kg/cm2 100 B S 1/2" 2 100 B S 1/2" 4 75 B T 3/8" 4 75 B T 3/8" 10 75 B U 3/8" 4 75 B U 3/8" 6 60 B D 1/8" 6 75 B T 3/8" 4 75 B T 3/8" 10 100 B S 1/2" 2 100 B S 1/2" 10 60 A T 3/8" 6 75 B T 3/8" 4 75 B T 3/8" 10 75 B U 3/8" 4 75 B U 3/8" 10 流体 数量 种类 L.O. L.O. S.W. S.W. Oil Oil S.W. L.O. L.O. L.O. L.O. L.O. L.O. L.O. S.W. S.W. 备注
第1頁
压力表使用一览表
所在位置 装备名称 压力表 型 式 表面 表面 接头 接头 压力 真空 合成 流体 数量 备注 Kg/cm276cm hg Kg/cm2 直径 型式 型式 螺牙 种类 76cm hg 75 A U 1/4" Air 75 A U 3/8" 4 F.W. 75 A U 3/8" 10 S.W. 100 B S 1/2" 10 Steam 75 B U 3/8" 4 F.W. 75 B U 3/8" 6 F.W. 75 B T 3.8" 50 Air 75 B T 3.8" 6 L.O. 75 B T 3.8" 10 Air 100 B S 1/2" 50 Air 100 B S 1/2" 4 D.O. 100 B S 1/2" 6 D.O. 100 B S 1/2" 2 L.O. 100 B S 1/2" 6 L.O. 60 A T 1/8" 50 Air 75 B T 3/8" 10 F.W. 75 B T 3/8" 10 F.W. 60 A T 1/8" 1 Air 75 B S 3/8" 4 W 75 B T 3/8" 3 F.O. 75 B T 3/8" 10 F.O. 75 B U 3/8" 4 F.O. 油隔膜式 75 B U 3/8" 6 F.O. 油隔膜式 75 B U 3/8" 4 F.O. 油隔膜式 75 B U 3/8" 10 F.O. 油隔膜式 100 B S 1/2" 10 F.O. 100 B S 1/2" 10 F.O. 60 A T 1/4" 2 F.O. 60 A T 1/4" 4 F.O. 100 B S 1/2" 6 F.O. 100 B S 1/2" 2 F.O. 100 B S 1/2" 10 F.O. 100 B S 1/2" 2 F.O. 100 B S 1/2" 2 F.O. 100 B S 1/2" 2 F.O. 75 B U 3/8" 4 F.O. 油隔膜式 75 B U 3/8" 10 F.O. 油隔膜式 75 B U 3/8" 10 F.O. 油隔膜式 75 B U 3/8" 20 F.O. 油隔膜式 75 B U 3/8" 4 F.O. 油隔膜式 75 B U 3/8" 6 F.O. 油隔膜式 100 B S 1/2"- TYPE
各种仪表接头图片
系列仪表管接头（四）1页2页3页4页系列压力表接头(材料:20、316、316L、ICr18Ni19Ti）接表阀接头压力表组合接头压力表接头（A）例:M20×1.5-内φ8 例:外1/2"-内M20×1.5 例:外1/2"-内M20×1.5压力表接头（B）压力表接头（C）焊接式压力表接头例:内1/2"-内M20×1.5例:外1/2"-内M20×1.5 例:内M20×1.5-外φ14穿板、卡套式压力表直通接头卡套式压力表直通接头压力表三通接头（一）例:内M20×1.5-外φ14例:内M20×1.5-外φ14 例:内M20×1.5-下φ14-右φ14.压力表三通接头（一）压力表弯通接头例:内M20×1.5-下φ14-右φ14 例:下M20×1.5-右φ14系列玻璃板液面计接头 (材料:20、316、316L、ICr18Ni19Ti）液面计排污接头（一）液面计排污接头（二）液面计蒸气夹套接头（一）例: 外φ14外-外M2×1.5 例:外1/2"-外M12×1.5例:外1/2"-3/8"液面计蒸气夹套接头（二）液面计蒸气夹套接头（三）例:外4/1"-外φ14例:外G3/8"-外φ8系列仪表管接头（二）1页2页3页4页系列电缆（管缆）接头（材料：20）填料函填料函电缆管接头（一）. 例：M28×1.5-内φ16例:M22×1例:外3/4"-内3/4" 电缆管接头（二）电缆管接头（三）例:M20×1.5-内φ11例:M20×1.5-内φ11系例连接头（管嘴）（材料：20、316、316L、ICr18Ni19Ti）直形连接头（一）直形连接头（二）45°角连接头例:内M27×2-外φ22-120(L) 例:内1/2"-内φ18.例:内M27×2-外φ28-150(L) 双金属温度计直形管嘴双金属温度计斜形管嘴表面热电偶连接头.例:内M27×2-外φ22例:内M27×2-外φ28例:内1/2"-内φ22温度计套管温度计转换接头(一) 温度计转换接头(二)例:外3/4"-外φ14例:外φ27×2-内3/4" 例:外3/4"-内Mφ27×2系列仪表管接头（一）1页2页3页4页系列承插焊式管接头(材料:20.316.316L.IGr18Ni9Ti)承插焊式异径接头承插焊式弯通接头承插焊式三通接头承插焊式四通接头例:内φ28-内φ19 例:内φ28-内φ23 例:上φ28-左.右φ23 例:上φ28-左.右.下φ23(内φ9.φ11.φ13.φ15.φ19.φ23.φ28.φ35.φ49)系列内螺纹式管接头(镀锌管件)(材料:20.35.316.316L.IGr18Ni9Ti)异径接头弯通接头内螺纹三通接头内螺纹可为:G.ZG.NPT:1/4"、3/8"、1/2"、3/4"、1"、11/4"、11/2"、2"。
压力表活接头执行标准
压力表活接头执行标准
本标准规定了压力表活接头的材料质量、尺寸公差、外观要求、性能要求、耐压性能、密封性能、抗拉性能、耐腐蚀性能、安装要求和标识与标志等。
本标准适用于工业管道系统中使用的压力表活接头。
1.材料质量
压力表活接头应采用符合相关标准的优质材料制造，材料的化学成分和机械性能应符合相关规定。
2.尺寸公差
压力表活接头的尺寸应符合设计要求，公差应符合相关标准。
3.外观要求
压力表活接头的外观应光滑、平整，无明显的划痕、凹陷、气孔等缺陷。
4.性能要求
压力表活接头应具有良好的使用性能，包括耐压性能、密封性能、抗拉性能和耐腐蚀性能等。
5.耐压性能
压力表活接头应能承受一定的压力，在规定的使用压力范围内，接头不会发生破裂或变形。
6.密封性能
压力表活接头的密封性能应良好，在关闭状态下，无泄漏现象。
7.抗拉性能
压力表活接头的抗拉性能应良好，能够承受一定的拉力，保证连接的稳定性和可靠性。
8.耐腐蚀性能
压力表活接头应具有较好的耐腐蚀性能，能够适应各种腐蚀性介质的环境。
9.安装要求
压力表活接头的安装应简单、方便，不损伤管道和其他部件。
安装时应遵循相关规定，保证接头的正确性和可靠性。
10.标识与标志
压力表活接头应有清晰的标识和标志，包括产品名称、规格型号、制造日期等。
标识和标志应清晰、易读、耐久。
压力表活接头
压力表接口螺纹通常是M20×1.5。
压力表与相关管线相接，中间须加设压力表接头，其目的是便于经常拆卸效验压力表精度而不损坏压力表接口螺纹。
按您的压力表现状，建议增设一软垫圈（最好是紫铜材料）套在压力表螺纹根部，可以确保螺纹不再渗漏。
见图：
压力表接头用得多的是M20×1.5mm；另外就是小直径的M14×1.5mm.其他的用的就比较少了。
用途说明
一般压力表适用于测量无爆炸危险、不结晶、不凝固及对铜及铜合
蚀作用的液体、蒸汽和气体等介质的压力。
结构图
Y-250 ø25016750。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在国内的工程上，压力表一般选用的是公制螺纹，如M20*1.5，在一些小表径上用M14*1.5或M10*1的螺纹。
另外，有些项目可能会用到英制螺纹，如G1/2 ，小表径的用G1/4或G1/8。
以上两种都是直螺纹，是端密封，安装时需根据不同的工况选用不同的垫片。
另外，在一些合资或采用国外专利的项目中会用到NPT螺纹，常用的是1/2"NPT ，小表径的用1/4"NPT，很少用到1/8"NPT，这是美标螺纹，锥型扣。
此螺纹靠丝扣密封，不需要垫片。
国内经常缠绕四氟带，是因为国内的NPT扣加工精度不高所致。
一般常用的表径是100,150mm，小口径的是63mm以下。
