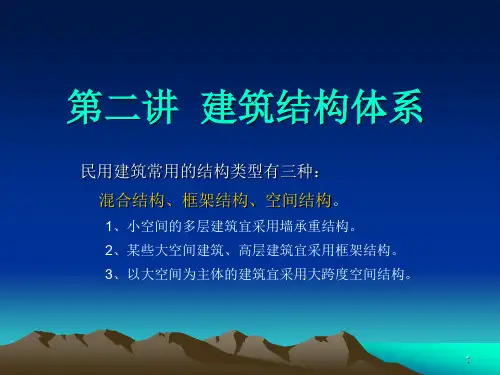

第二讲 建筑结构体系
民用建筑常用的结构类型有三种： 混合结构、框架结构、空间结构。
1、小空间的多层建筑宜采用墙承重结构。 2、某些大空间建筑、高层建筑宜采用框架结构。 3、以大空间为主体的建筑宜采用大跨度空间结构。
• 墙体承重结构
• ——荷载通过墙体传给基础。
• 一般分为横墙承重、纵墙承重以及纵横墙 混合承重。
• 纵墙承重方案应在适当位置布置横向剪力墙。
• 横墙承重，部分内纵墙可以不做现浇钢筋混凝土， 而用砌体填充墙或轻质隔墙，可减轻自重，使空 间分隔灵活。
• 纵横墙混合承重：承重墙布置灵活有利于建筑空 间的组合。
• 骨架承重结构体系与墙承重结构体系的不 同在于用两根柱子和一根梁代替了一片承 重墙。
• 荷载由骨架传给基础
• 柱网需要有对位关系，平面不宜转折过多， 对于建筑布局的灵活性的意义主要还是体 现在那些内部需要较多的大空间。
框架结构在建筑平面设计中具有较大的灵活性，由于可以采 用较大的柱距而获得较大的使用空间，易于满足多功能的 使用要求。
结构刚度比较均匀，构造简单，便于施工。 结构具有较好的延性，自振周期较长，且自重较轻，对地震
• 纵、横墙混合承重的方案除应有一定数量 的纵墙及横墙拉齐以加强建筑物的刚度、 满足抗震的要求外 ，其墙体的布置相对较
为自由，在平面组合方面可获得交通组织 的方便并能够形成较好的采光和通风的条 件，尤其适用于民用住宅
• 混合墙承重方案的墙体是由小构件砌筑而 成，墙体可以比较容易砌成直线或各种其 他线形，从而使建筑立面或形体可以变的 较为丰富。
作用不敏感，是较好的抗震结构形式。
框 架 结 构
• 全框架的结构体系在建筑物的空间刚度方面较为 薄弱，用于高层建筑时需加抗侧力构件。
• 如果是平面呈条形的建筑物，一般可以通过适当 布置剪力墙来解决，称为框剪体系。
• 如平面呈点状，则可以通过周边加密柱距使其成 为框筒，或将垂直交通枢纽如楼、电梯等组合布 置Βιβλιοθήκη Baidu刚性的核心筒，在其四周用梁柱形成外围结 构以在得到大面积灵活使用空间的基础上取得良 好的通风采光条件。
墙体承重结构 (承重墙结构)
• 混合结构——以砌体墙作为竖向承重体系， 支承由其他材料构成的屋盖系统或楼面及 屋盖系统。
• 墙体材料来源丰富，施工方便，对建筑平 面适应性强，大量应用于低层和多层民用 建筑和一些小型商业用房、工业厂房、诊 疗所等
大家有疑问的，可以询问和交流
可以互相讨论下，但要小声点
北京京广中心大厦主楼
筒体结构体系
筒体体系分外框架筒体系、筒中筒体系、束筒 体系、外支撑桁架筒体系等。
外框架筒体系
由围绕房屋周边的密柱深梁和
内部承重框架构成。密柱是 指柱子间距不大，一般在 3m～4.5m，柱截面亦不大。 深梁是指具有较高截面的窗 间 梁 ， 截 面 高 度 在 0.9m ～ 1.5m，与密排柱连接在一起， 承担全部水平荷载，而各楼 层的重力荷载按荷载面积比 例分配给内部框架和外围框 筒。由于内部框架仅承担重 力荷载，所以梁、柱节点可 以采用铰接形式。
• 1.2.1 预制装配式钢筋混凝土墙承重体系的 特点及其所适用的建筑类型
• 建筑平面相对较为规整，以横墙承重居多， 使用不够灵活。一般适用于学校、宿舍、 旅馆、住宅、办公等建筑。
• 墙体布置灵活，横墙承重、纵墙承重、纵横墙混 合承重等均可。大量应用于高层的办公楼、旅馆、 病房、住宅等建筑，平面一般呈条形布置。
在框架结构的基础上,沿房屋的纵向和横向布 置一定数量的剪力墙就组成了框剪结构体系。
结构的受力特点：
竖向荷载由框架承担，而水平荷载由框架和 剪力墙共同承担。由于剪力墙的侧向刚度很大， 水平荷载所引起的水平剪力主要由剪力墙承担， 而水平荷载所引起的倾覆力矩由框架和剪力墙共 同承担。
这种结构体系既有框架结构的优点，又有较 大的侧向刚度，同时还能充分发挥材料的强度作 用，具有较好的技术经济指标，高层结构。
• 纵、横墙混合承重：采用现浇钢筋混凝土楼板时， 常常形成双向板；室内单个空间较大，楼层结构 需要添加梁，会形成纵、横墙混合承重。特点是 除了建筑物的总长度不应超出规范要求，同时应 有一定数量的纵墙和横墙拉齐以加强建筑物的刚 度，满足抗震要求。墙体布置较为自由，平面组 合易获得交通组织的方便和较好的采光通风条件。
芝加哥标准石油大厦
筒中筒体系
• 由内框筒和外框筒构 成，共同抵抗水平荷 载，其外框筒多采用 密柱深梁的钢框筒， 内框筒可采用钢结构 或钢筋混凝土结构筒 体。筒中筒结构体系 是一种空间工作性能 更高效的抗侧力体系。
• 此结构中内外墙均不承重，适用于需要灵 活分隔空间的建筑物，或是内部空旷的建 筑物，建筑立面处理灵活。
• 骨架结构支承系统——对于建筑空间布置在构思 上主要在于用两根柱子和一根横梁来取代了一片 承重墙。这样原来在墙承重结构支承系统中被承 重墙体占据的空间就尽可能地给释放了出来，使 得建筑结构构件所占据的空间大大减少，而且在 骨架结构承重系统中，无论是内、外墙均不承重， 可以灵活布置和移动，因此较为适用于那些需要 灵活分隔空间的建筑物，或是内部空旷的建筑物， 而且建筑立面处理也较为灵活。
• 承重墙布置应考虑以下几方面因素： • ⑴建筑空间分隔的需要 • ⑵结构受力的合理性 • ⑶满足通风、采光需求 • ⑷满足设备布置和走向需求
• 横墙承重：横墙承重的方式在纵方向可以获得较 大的开窗面积，易得到较好的采光条件，但平面 较呆板 。
• 纵墙承重：纵墙承重的方式可减少横墙的数量， 对开放室内空间有一定的好处，但其整体刚度往 往不如横墙承重的方案好，纵向开窗面积也受到 限制，所以在高烈度地震区应慎重对待

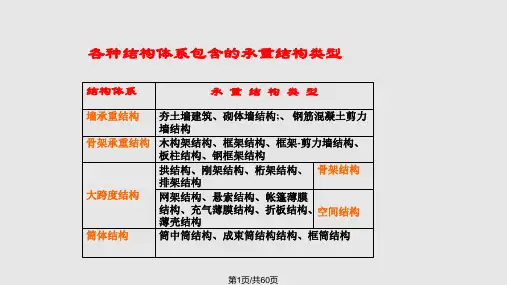

• 可分为：框架结构体系 、框剪、框筒等体系 、板 柱体系 、单层刚架、拱、排架
• 框架结构体系是骨架承重体系中最常用的 一种，主要承重结构为板、梁、柱，分为 横向框架承重、纵向框架承重、纵横向框 架混合承重几种形式。
• 框架由水平杆件（梁）和竖向构件（柱） 正交或非正交连接所构成，沿房屋的纵向 和横向设置，形成双向抗侧力结构，承受 竖向荷载和任意方向的水平荷载的作用
