2020年中考数学必考高分考点：三视图与展开图(教师版)

合集下载

2020年中考数学必考考点专题27三视图与展开图(含解析)

专题13 三视图与展开图1.视图：当我们从某一角度观察一个实物时，所看到的图像叫做物体的一个视图。

2.物体的三视图特指主视图、俯视图、左视图。

（1）主视图：从物体的前面向后面投射所得的视图称主视图,能反映物体的前面形状。

（2）俯视图：从物体的上面向下面投射所得的视图称俯视图，能反映物体的上面形状。

（3）左视图：从物体的左面向右面投射所得的视图称左视图，能反映物体的左面形状，有时也叫做侧视图。

物体的三视图实际上是物体在三个不同方向的正投影.正投影面上的正投影就是主视图，水平投影面上的正投影就是俯视图，侧投影面上的正投影就是左视图在画三视图时，三个三视图不要随意乱放，应做到俯视图在主视图的下方，左视图在主视图的右边，三个视图之间保持：长对正，高平齐，宽相等。

3.展开图：平面图形有三角形、四边形、圆等.立体图形有棱柱、棱锥、圆柱、圆锥、球等.把立体图形按一定的方式展开就会得到平面图形，把平面图形按一定的途径进行折叠就会得到相应的立体图形。

【例题1】（2019•四川省达州市）如图是由7个小立方块所搭成的几何体的俯视图，小正方形中的数字表示该位置小立方块的个数，这个几何体的左视图是（）A．B．C．D．【答案】B【解析】由已知条件可知，左视图有2列，每列小正方形数目分别为3，1．据此可作出判断．从左面看可得到从左到右分别是3，1个正方形．专题知识回顾专题典型题考法及解析【例题2】（2019•甘肃）已知某几何体的三视图如图所示，其中俯视图为等边三角形，则该几何体的左视图的面积为．【答案】（18+2）cm2．【解析】由三视图想象几何体的形状，首先，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．该几何体是一个三棱柱，底面等边三角形边长为2cm，高为cm，三棱柱的高为3，所以，其表面积为3×2×3+2×＝18+2（cm2）．【例题3】（2019•江苏连云港）一个几何体的侧面展开图如图所示，则该几何体的底面是（）A． B． C． D．【答案】B【解析】根据几何体的侧面展开图可知该几何体为四棱锥，所以它的底面是四边形．由题意可知，该几何体为四棱锥，所以它的底面是四边形．专题典型训练题一、选择题1.（2019广东深圳）下列哪个图形是正方体的展开图（）A．B． C．D．【答案】B【解析】立体图形的展开图B中图形符合“一四一”模型，是正方体的展开图．故选B．2.（2019•山东省济宁市）如图，一个几何体上半部为正四棱锥，下半部为立方体，且有一个面涂有颜色，该几何体的表面展开图是（）A．B．C．D．【答案】B．【解析】考点是几何体的展开图。

中考数学题型02 简单几何体的三视图(解析版)

备考2020年中考一轮复习点对点必考题型题型02 简单几何体的三视图考点解析1．简单几何体的三视图（1）画物体的主视图的口诀为：主、俯：长对正；主、左：高平齐；俯、左：宽相等．（2）常见的几何体的三视图：圆柱的三视图：2．简单组合体的三视图（1）画简单组合体的三视图要循序渐进，通过仔细观察和想象，再画它的三视图．（2）视图中每一个闭合的线框都表示物体上的一个平面，而相连的两个闭合线框常不在一个平面上．（3）画物体的三视图的口诀为：主、俯：长对正；主、左：高平齐；俯、左：宽相等．3．由三视图判断几何体（1）由三视图想象几何体的形状，首先，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．（2）由物体的三视图想象几何体的形状是有一定难度的，可以从以下途径进行分析：①根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，以及几何体的长、宽、高；②从实线和虚线想象几何体看得见部分和看不见部分的轮廓线；③熟记一些简单的几何体的三视图对复杂几何体的想象会有帮助；④利用由三视图画几何体与有几何体画三视图的互逆过程，反复练习，不断总结方法．五年中考1．（2019•成都）如图所示的几何体是由6个大小相同的小立方块搭成，它的左视图是（）A．B．C．D．【点拨】找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．【解析】解：从左面看易得第一层有2个正方形，第二层左边有1个正方形，如图所示：故选：B．2．（2018•成都）如图所示的正六棱柱的主视图是（）A．B．C．D．【点拨】根据主视图是从正面看到的图象判定则可．【解析】解：从正面看是左右相邻的3个矩形，中间的矩形的面积较大，两边相同．故选：A．3．（2017•成都）如图所示的几何体是由4个大小相同的小立方体组成，其俯视图是（）A．B．C．D．【点拨】根据从上边看得到的图形是俯视图，可得答案．【解析】解：从上边看一层三个小正方形，故选：C．4．（2016•成都）如图所示的几何体是由5个大小相同的小立方块搭成，它的俯视图是（）A．B．C．D．【点拨】找到从上面看所得到的图形即可，注意所有的看到的棱都应表现在俯视图中．【解析】解：从上面看易得横着的“”字，故选：C．5．（2015•成都）如图所示的三视图是主视图是（）A．B．C．D．【点拨】根据原图形得出其主视图，解答即可．【解析】解：A、是左视图，错误；B、是主视图，正确；C、是俯视图，错误；D、不是主视图，错误；故选：B．一年模拟1．（2019·锦江一诊）有一透明实物如图，它的主视图是（）A．B．C．D．【点拨】细心观察图中几何体摆放的位置和形状，根据主视图是从正面看到的图象判定则可．【解析】解：正面看，它是中间小两头大的一个图形，里面有两条虚线，表示看不到的轮廓线．故选：B．2．（2019·成华一诊）如图所示的几何体，它的左视图是（）A ．B ．C ．D ．【点拨】根据左视图即从物体的左面观察得到的视图，进而得出答案．【解析】解：如图所示的几何体的左视图为：．故选：D ．3．（2019·武侯一诊）如图所示的支架（一种小零件）的两个台阶的高度和宽度分别相等，则它的主视图为（）A ．B ．C ．D ．【点拨】找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中．【解析】解：从正面看去，是两个有公共边的矩形，如图所示：故选：D ．4．（2019·成华二诊）如图是由6个大小相同的立方体组成的几何体，在这个几何体的三视图中，是中心对称图形的是（）A．主视图B．左视图C．俯视图D．主视图和左视图【点拨】根据从上边看得到的图形是俯视图，可得答案．【解析】解：从上边看是一个十字，“十”字是中心对称图形，故选：C．5．（2019·青羊一诊）观察下列几何体，主视图、左视图和俯视图都是矩形的是（）A．B．C．D．【点拨】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．【解析】解：A、主视图为矩形，俯视图为圆，错误；B、主视图为矩形，俯视图为矩形，正确；C、主视图为等腰梯形，俯视图为圆环，错误；D、主视图为三角形，俯视图为有对角线的矩形，错误．故选：B．6．（2019·青羊二诊）图中三视图对应的正三棱柱是（）A．B．C．D．【点拨】利用俯视图可淘汰C、D选项，根据主视图的侧棱为实线可淘汰B，从而判断A选项正确．【解析】解：由俯视图得到正三棱柱两个底面在竖直方向，由主视图得到有一条侧棱在正前方，于是可判定A选项正确．故选：A．7．（2019·武侯二诊）下面四个立体图形，从正面、左面、上面观察都不可能看到长方形的是（）A．B．C．D．【点拨】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．依此找到从正面、左面、上面观察都不可能看到长方形的图形．【解析】解：A、主视图为长方形，左视图为长方形，俯视图为长方形，故本选项错误；B、主视图为长方形，左视图为长方形，俯视图为圆，故本选项错误；C、主视图为等腰三角形，左视图为等腰三角形，俯视图为圆，从正面、左面、上面观察都不可能看到长方形，故本选项正确；D、主视图为三角形，左视图为三角形，俯视图为有对角线的矩形，故本选项错误．故选：C．8．（2019·锦江二诊）如图，该立体图形的俯视图是（）A．B．C．D．【点拨】根据几何体的三视图，即可解答．【解析】解：如图所示的立体图形的俯视图是C．故选：C．9．（2019·高新一诊）如图是由几个相同小正方体组成的立体图形的俯视图，图上的数字表示该位置上小正方体的个数，这个立体图形的左视图是（）A．B．C．D．【点拨】根据从左边看得到的图形是左视图，可得答案．【解析】解：根据该几何体中小正方体的分布知，其左视图共2列，第1列有1个正方形，第2列有3个正方形，故选：B．10．（2019·武侯二诊）如图所示的几何体的左视图是（）A．B．C．D．【点拨】找到从几何体的左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．【解析】解：从左面看，得到的视图是A．故选：A．精准预测1．如图所示几何体的左视图正确的是（）A．B．C．D．【点拨】找到从几何体的左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．【解析】解：从几何体的左面看所得到的图形是：故选：A．2．下列立体图形中，主视图是三角形的是（）A．B．C．D．【点拨】根据从正面看得到的图形是主视图，可得图形的主视图．【解析】解：A、C、D主视图是矩形，故A、C、D不符合题意；B、主视图是三角形，故B正确；故选：B．3．如图是某兴趣社制作的模型，则它的俯视图是（）A ．B ．C ．D ．【点拨】根据俯视图即从物体的上面观察得得到的视图，进而得出答案．【解析】解：该几何体的俯视图是：由两个长方形组成的矩形，且矩形的之间有纵向的线段隔开．故选：B ．4．如图所示几何体，从左面看是（）A ．B ．C ．D ．【点拨】从左面看到的是左面位置上下两个正方形，右面的下方一个正方形，由此得出答案即可．【解析】解：左面位置上下两个正方形，右面的下方一个正方形的图形是．故选：B ．5．下列几何体中，从正面看（主视图）是长方形的是（）A ．B ．C ．D ．【点拨】主视图是分别从物体正面看，所得到的图形．【解析】解：圆锥的主视图是等腰三角形，圆柱的主视图是长方形，圆台的主视图是梯形，球的主视图是圆形，故选：B ．6．学校超市的货架上摆放着某品牌方便面，从三个不同的方向看可以看到下图所示的形状图，则货架上的方便面至多有（）A．7盒B．8盒C．9盒D．10盒【点拨】由从三个不同的方向看到的形状，可以在俯视图上，标出相应的摆放的最多数量，进而求出答案，做出选择．【解析】解：由从三个不同的方向看到的形状，可以在俯视图上，标出相应的摆放的最多数量，求出至多有9盒，故选：C．7．如图是由小立方块搭成的几何体，则从左面看到的几何体的形状图是（）A．B．C．D．【点拨】从左面看到的图形是两列，其中第一列有两个正方形，第二列有1个正方形，做出判断即可．【解析】解：从左面正投影所得到的图形为选项B．故选：B．8．如图是由5个完全相同的小正方体搭成的几何体，如果将小正方体A放到小正方体B的正上方，则它的（）A．左视图会发生改变B．俯视图会发生改变C．主视图会发生改变D．三种视图都会发生改变【点拨】根据从上面看得到的图形事俯视图，从正面看得到的图形是主视图，从左边看得到的图形是左视图，可得答案．【解析】解：如果将小正方体A放到小正方体B的正上方，则它的主视图会发生改变，俯视图和左视图不变．故选：C．9．如图是由6个大小相同的立方体组成的几何体，在这个几何体的三视图中，是中心对称图形的是（）A．主视图B．左视图C．俯视图D．主视图和左视图【点拨】根据从上边看得到的图形是俯视图，可得答案．【解析】解：从上边看是一个田字，“田”字是中心对称图形，故选：C．10．如图，下列选项中不是正六棱柱三视图的是（）A．B．C．D．【点拨】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．【解析】解：正六棱柱三视图分别为：三个左右相邻的矩形，两个左右相邻的矩形，正六边形．故选：A．11．如图，是某个几何体从不同方向看到的形状图（视图），这个几何体的表面能展开成下面的哪个平面图形？（）A．B．C．D．【点拨】由主视图和左视图可得此几何体为柱体，根据俯视图是圆可判断出此几何体为圆柱，进一步由展开图的特征选择答案即可．【解析】解：∵主视图和左视图都是长方形，∴此几何体为柱体，∵俯视图是一个圆，∴此几何体为圆柱，因此图A是圆柱的展开图．故选：A．12．如图，下列水平放置的几何体中，左视图不是矩形的是（）A．B．C．D．【点拨】根据左视图是从左面看到的视图，对各选项分析判断后利用排除法求解．【解析】解：A、圆柱的左视图是矩形，故本选项错误；B、圆锥的左视图是等腰三角形，故本选项正确；C、三棱柱的左视图是矩形，故本选项错误；D、长方体的左视图是矩形，故本选项错误．故选：B．13．如图所示的支架是由两个长方体构成的组合体，则它的左视图是（）A．B．C．D．【点拨】根据从左边看得到的图形是左视图，可得答案．【解析】解：从左边看下边是一个中间为虚线的矩形，故选：A．14．桌上摆放着一个由相同正方体组成的组合体，其俯视图如图所示，图中数字为该位置小正方体的个数，则这个组合体的左视图为（）A．B．C．D．【点拨】俯视图中的每个数字是该位置小立方体的个数，分析其中的数字，得左视图有3列，从左到右分别是2，3，2个正方形．【解析】解：由俯视图中的数字可得：左视图有3列，从左到右分别是2，3，2个正方形．故选：D．15．如图所示的几何体，从上面看得到的图形是（）A．B．C．D．【点拨】根据从上边看得到的图形是俯视图，可得答案．【解析】解：从上边看是一个六边形，中间为圆．故选：D．。

初中数学精品课件：三视图与表面展开图

A．国 C．中
【答案】 B
图 33-4
B．的 D．梦
5．(2019·淄博)下列几何体中，其主视图、左视图和俯视图完
全相同的是
()
A．
B
C．
D．
【答案】 D
题型一判断物体的三视图
三视图是分别从正面、左面、上面三个方向看同一个物体所得到的平面图形，判断三视图时应注意尺寸的大小，即三个视图的特征：主视图体现物体的长和高，左视图体现物体的宽和高，俯视图体现物体的长和宽．
【典例 2】 (2018·青岛)一个由 16 个完全相同的小立方
体搭成的几何体，其最下面一层摆放了 9 个小立方体，
它的主视图和左视图如图 33-7 所示，则这个几何体的
搭法共有
种．
图 33-7
【解析】这个几何体的搭法共有 10 种，如解图所示．
【答案】 10
(典例 2 解)
【类题演练 2】如图 33-8 所示的三视图所对应的几何体是 ( )
图 33-9
A． 25π
B． 24π
C． 20π
D． 15π
【解析】由主视图可知圆锥的底面直径为 8，
∴底面半径 r＝4.
由左视图可知圆锥的高为 3，
∴母线长 l＝ 32＋42＝5，
∴S 圆锥侧＝πrl＝20π.
【答案】 C
【类题演练 3】 (2019·甘肃)已知某几何体的三视图如图 33-10 所示，其
的小立方体搭成，下列说法正确的是
()
A．主视图的面积为 4
B．左视图的面积为 4
C．俯视图的面积为 3
D．三种视图的面积都为 4
【答案】 A
图 33-18
4．若一个几何体的三视图如图 33-19 所示，则该几何 ( ) A．直三棱柱 B．长方体 C．圆锥 D．立方体

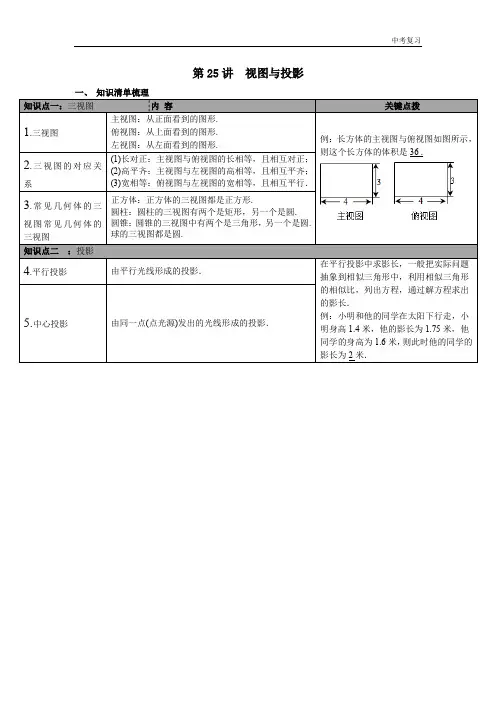

2020年春北师版九年级数学下册中考知识点梳理第25讲视图与投影

第25讲视图与投影
一、知识清单梳理
知识点一：三视图内容
关键点拨
1.三视图
主视图：从正面看到的图形.
俯视图：从上面看到的图形.
左视图：从左面看到的图形.
例：长方体的主视图与俯视图如图所示，则这个长方体的体积是36 .
2.三视图的对应关系
(1)长对正：主视图与俯视图的长相等，且相互对正；
(2)高平齐：主视图与左视图的高相等，且相互平齐；
例：小明和他的同学在太阳下行走，小明身高1.4米，他的影长为1.75米，他同学的身高为1.6米，则此时他的同学的影长为2米．
5.中心投影
由同一点(点光源)发出的光线形成的投影．
(3)宽相等：俯视图与左视图的宽相，且相互平行．
3.常见几何体的三视图常见几何体的三视图
正方体：正方体的三视图都是正方形.
圆柱：圆柱的三视图有两个是矩形，另一个是圆.
圆锥：圆锥的三视图中有两个是三角形，另一个是圆.
球的三视图都是圆.
知识点二：投影
4.平行投影
由平行光线形成的投影．
在平行投影中求影长，一般把实际问题抽象到相似三角形中，利用相似三角形的相似比，列出方程，通过解方程求出的影长．

2020年中考数学二轮专题复习讲义：第26讲三视图与展开图

第26讲三视图与展开图1．三视图2.立体图形的展开与折叠1．(2017·衢州)如图是由四个相同的小立方体搭成的几何体，它的主视图是( )第1题图第2题图2．(2017·丽水)如图是底面为正方形的长方体，下面有关它的三个视图的说法正确的是( )A ．俯视图与主视图相同B ．左视图与主视图相同C ．左视图与俯视图相同D ．三个视图都相同 3．(2017·宁波)如图所示的几何体的俯视图为( )4．(2017·金华)一个几何体的三视图如图所示，这个几何体是( )A ．球B ．圆柱C ．圆锥D ．立方体【问题】如图，下列四个几何体是水平放置．(1)这四个几何体中，主视图与其他三个不相同的是________； (2)图(1)的直三棱柱，底面是边长为2的正三角形，高为4，则此直三棱柱的侧面展开图的面积________；(3)图(2)的圆柱，底面半径为2，高为4，则此圆柱左视图的面积________；(4)通过(1)(2)(3)的解答，请你联想三视图和立体图形展开图的相关知识、方法．【归纳】通过开放式问题，归纳、疏理简单几何体的三视图、展开图．类型一判断(画)几何体的三视图例1下列几何体中，俯视图相同的是()A．①②B．①③C．②③D．②④【解后感悟】掌握从不同方向看物体的方法和画几何体三视图的要求，通过仔细观察、比较、分析，可选出正确答案．1．(1)(2016·湖州)由六个相同的立方体搭成的几何体如图所示，则它的主视图是()(2)(2017·黔西南州)下列四个几何体中，主视图与左视图相同的几何体有()A．1个B．2个C．3个D．4个(3)(2017·台州)如图所示的工件是由两个长方体构成的组合体，则它的主视图是()类型二由三视图判断原几何体的形状例2(2016·黄石)某几何体的主视图和左视图如图所示，则该几何体可能是()A．长方体B．圆锥C．圆柱D．球【解后感悟】由三视图确定几何体，往往需要把三个视图组合起来、空间想象综合考虑；掌握常见几何体的三视图是解题的关键．2．(1)(2015·桂林)下列四个物体的俯视图与如图给出视图一致的是()(2)(2017·嘉兴模拟)如图是某个几何体的三视图，该几何体是()A．长方体B．正方体C．圆柱D．三棱柱(3)(2015·随州)如图是一个长方体的三视图(单位：cm)，根据图中数据计算这个长方体的体积是cm3.类型三立体图形的展开与折叠例3如图给定的是纸盒的外表面，下面能由它折叠而成的是()【解后感悟】常见几何体的展开与折叠：①棱柱的平面展开图是由两个相同的多边形和一些长方形组成，按棱柱表面不同的棱剪开，可能得到不同组合方式的平面展开图，特别关注正方体的表面展开图；②圆柱的平面展开图是由两个相同的圆形和一个长方形组成的；③圆锥的平面展开图是由一个圆形和一个扇形组成的．3．(1)(2017·漳州模拟)如图是一个长方体包装盒，则它的平面展开图是()(2)(2015·广州)如图是一个几何体的三视图，则该几何体的展开图可以是()(3)如图1是边长为1的六个小正方形组成的图形，它可以围成图2的正方体，则图1中小正方形顶点A，B在围成的正方体上的距离是()A．0 B．1 C. 2 D.3(4)(2016·十堰)如图，从一张腰长为60cm，顶角为120°的等腰三角形铁皮OAB中剪出一个最大的扇形OCD，用此剪下的扇形铁皮围成一个圆锥的侧面(不计损耗)，则该圆锥的高为()A．10cm B．15cm C．103cm D．202cm类型四几何体的综合运用例4学校食堂厨房的桌子上整齐地摆放着若干相同规格的碟子，碟子的个数与碟子的高度的关系如下表：(1)当桌子上放有x(个)碟子时，请写出此时碟子的高度(用含x的式子表示)；(2)分别从三个方向上看，其三视图如上图所示，厨房师傅想把它们整齐叠成一摞，求叠成一摞后的高度．【解后感悟】从问题中获取信息(读表)，找出碟子个数与碟子高度之间的关系式是解此题的关键．4．(1)(2017·湖州)如图是按1∶10的比例画出的一个几何体的三视图，则该几何体的侧面积是()A．200cm2B．600cm2C．100πcm2D．200πcm2(2)如图，圆柱形容器高为18cm，底面周长为24cm，在杯内壁离杯底4cm的点B处有一滴蜂蜜，此时一只蚂蚁正好在杯外壁，离杯上沿2cm与蜂蜜相对的点A处，则蚂蚁从外壁A处到达内壁B 处的最短距离为cm.【课本改变题】教材母题－－浙教版九下第76页例题如图是某几何体的三视图，则该几何体的体积是()A．18 3 B．54 3 C．108 3 D．216 3【方法与对策】由三视图求原几何体的体积，正确恢复原几何体是解决问题的关键．这类题是中考热点题型，平时学习中也要注意平面图形和空间图形的转化．【分不清三视图中的实线与虚线】一个空心的圆柱如图所示，那么它的主视图是()参考答案第26讲三视图与展开图【考题体验】1．D 2.B 3.D 4.B【知识引擎】【解析】(1)图(1)的主视图为长方形；图(2)的主视图为长方形；图(3)的主视图为长方形；图(4)的主视图为三角形．故主视图与其他三个不相同的是图(4)．(2)侧面展开图是矩形，侧面积为6×4＝24.(3)左视图的面积为4×4＝16.(4)画三视图，根据三视图描述简单几何体，直棱柱，圆锥侧面展开图等【例题精析】例1②③的俯视图都是圆，有圆心，故选C.例2∵如图所示几何体的主视图和左视图分别是长方形和圆，∴该几何体可能是圆柱体．故选C.例3B例4(1)2＋1.5(x－1)＝(1.5x＋0.5)cm(2)由三视图可知共有12个碟子，∴叠成一摞的高度＝1.5×12＋0.5＝18.5(cm)．【变式拓展】1．(1)A(2)D(3)A 2.(1)C(2)D(3)24 3．(1)A(2)A(3)B (4)D 4.(1)D(2)20【热点题型】【分析与解】由三视图可看出：该几何体是一个正六棱柱，其中底面正六边形的边长为6，高是2，所以该几何体的体积＝6×3 4×62×2＝108 3.故选C.【错误警示】A。

北师大版九年级数学下第25讲视图与投影中考知识点梳理

(3)宽相等：俯视图与左视图的宽相等，且相互平行．
3.常见几何体的三视图常见几何体的三视图
正方体：正方体的三视图都是正方形.
圆柱：圆柱的三视图有两个是矩形，另一个是圆.
圆锥：圆锥的三视图中有两个是三角形，另一个是圆.
球的三视图都是圆.
知识点二：投影
4.平行投影
由平行光线形成的投影．
在平行投影中求影长，一般把实际问题抽象到相似三角形中，利用相似三角形的相似比，列出方程，通过解方程求出的影长．
第25讲视图与投影
一、知识清单梳理
知识点一：三视图内容
关键点拨
1.三视图
主视图：从正面看到的图形.
俯视图：从上面看到的图形.
左视图：从左面看到的图形.
例：长方体的主视图与俯视图如图所示，则这个长方体的体积是36 .
2.三视图的对应关系
(1)长对正：主视图与俯视图的长相等，且相互对正；
(2)高平齐：主视图与左视图的高相等，且相互平齐；
例：小明和他的同学在太阳下行走，小明身高1.4米，他的影长为1.75米，他同学的身高为1.6米，)发出的光线形成的投影．

初三数学三视图课件

5.一个几何体的主视图和左视图如图所示,它是什么几何体?请补画这个几何体的俯视图.
(第5题)
直三棱柱
(第6题)
6.一个直棱柱的主视图和俯视图如图所示.描述这个直棱柱的形状,并补画它的左视图.
直五棱柱,底面是五边形
动手实践
用小立方块搭一个几何体，使得它的主视图如图所示，这样的几何体只有一种吗？它最少有多少个小立方块？最多需要多少个立方块？摆一摆，试一试。
驶向胜利彼岸俯视图(1) 俯视图(2)
空间想象力
主视图左视图主视图左视图
驶向胜利彼岸俯视图(3)
俯视图(4)
根据如图右边的椅子的视图,工人就能制造出符合设计要求的椅子.
由于三视图不仅反映了物体的形状,而且反映了各个方向的尺寸大小,设计人员可以把自己构思的创造物用三视图表示出来,再由工人制造出符合各种要求的机器、工具、生活用品等,因此三视图在许多行业有着广泛的应用.
⒈下图中物体的形状分别可以看成什么样的几何体？
⒉从正面、侧面、上面看这些几何体，它们的形状各是什么样的？ ⒊你能画出各物体的三种视图吗？试试看.
几种基本几何体三视图圆柱、圆锥、球的三视图
几何体主视图左视图俯视图
·
点不要漏画哦！
想一想
如图是一个蒙古包的照片.你认为这个蒙古包可以看成怎样的几何体？你能画出这个几何体的三种视图吗？
⒉根据图4、图5的视图，你能分别想像出物体的大致形状吗？
主视图
主视图
图5
俯视图
图4
左视图
⒊根据图6、图7的视图，你能分别想像出物体的大致形状吗？
主视图俯视图
图6
左视图

三视图和展开图的认识

三视图和展开图的认识1.定义：三视图是指一个物体在三个不同方向上的投影，包括正视图、俯视图和侧视图。

2.作用：通过三视图可以全面了解物体的形状和结构，是工程制图和建筑设计中必不可少的一部分。

3.绘制方法：(1)正视图：物体正面朝向观察者，投影在水平面上。

(2)俯视图：物体上方朝向观察者，投影在垂直于水平面的竖直面上。

(3)侧视图：物体左侧或右侧朝向观察者，投影在垂直于水平面和俯视图所在平面的斜面上。

4.定义：展开图是将一个立体图形展开成平面图形，以便于观察和计算。

(1)矩形展开图：最常见的展开图类型，适用于各种矩形容器、包装盒等。

(2)圆形展开图：适用于圆形或近似圆形的物体，如圆筒、圆盘等。

(3)三角形展开图：适用于三角形的物体，如三角尺、三角形的包装盒等。

(4)其他多边形展开图：适用于各种多边形的物体，如六边形、八边形等。

5.绘制方法：(1)矩形展开图：将立体图形的侧面沿着高展开，得到一个长方形或正方形。

(2)圆形展开图：将立体图形的侧面沿着直径展开，得到一个扇形。

(3)三角形展开图：将立体图形的侧面沿着高展开，得到一个三角形。

(4)其他多边形展开图：根据立体图形的形状和结构，选择合适的方法将其展开。

三、三视图与展开图的相互关系1.展开图可以转化为三视图：通过观察展开图，可以确定物体的正视图、俯视图和侧视图。

2.三视图可以转化为展开图：根据三视图，可以绘制出物体的展开图。

3.展开图中的信息可用于三视图的绘制：展开图中的边长、角度等信息可以用于确定三视图中的尺寸和形状。

四、实际应用1.工程制图：在建筑设计、机械设计等领域，三视图和展开图是表达物体形状和结构的重要手段。

2.制造业：在制造过程中，通过三视图和展开图可以方便地切割、加工和组装物体。

3.教育：在三视图和展开图的教学中，有助于培养学生的空间想象能力和逻辑思维能力。

4.日常生活中：展开图在包装、折叠等方面有广泛应用，如纸箱、衣物等。

五、注意事项1.准确绘制：在绘制三视图和展开图时，要注意尺寸、形状和位置的准确性。

中考数学专题复习三视图

∴最小为11
考点3：根据视图求几何图形的表面积和体积
命题角度： 1．由三视图确定出实物的形状和结构； 2．由部分特殊视图确定出实物的形状和结构．
例 [2013·临沂] 如图是一个几何体的三视图，则这个几何体的侧面积是( C )
A．12π cm2 C．6π cm2
B．8π cm2 D．3π cm2
（4）看得见部分的轮廓线画成实线，而看不见部分的轮廓线画成虚线.
考点1. 几何体的三视图
命题角度： 1．已知几何体，判定三视图； 2．由三视图，想象几何体．
从上面看
从左面看
从正面看
主视图
左视图
俯视图
从上面看俯视图
从左面看左视图
从正面看主视图
例 [2013·安徽] 如图所示的几何体为圆台，其主(正) 视图正确的是( A )
主视图和俯视图 ----长对正主视图和左视图 ----高平齐
长对正
俯视图和左视图 ----宽相等
高平齐
主视图
左视图高
长
宽
宽俯视图
宽相等
4、三视图的画法：
（1）先画主视图；
（2）在主视图正下方画出俯视图,注意与主视图“长对正”；
（3）在主视图正右方画出左视图，注意与主视图“高平齐”，与俯视图“宽相等”；
三视图
1.三视图
从左面看主视图
从上面看
正面
主视图
左视图
俯视图
如将物右三体图个的将：投一三影张个面三投展视影开图面在.展一开个在从平一正面面个看内平，面得内到，一得张到三这视个图。
2、三视图的位置规定：
主视图
左视图
主视图要在左上边
它的下方应是俯视图

【华师大版】2020中考数学总复习知识点梳理：第七单元图形与变换第25讲视图与投影

第25讲视图与投影
一、知识清单梳理知识点一：三视图内容
关键点拨
1.三视图主视图：从正面看到的图形.
俯视图：从上面看到的图形. 左视图：从左面看到的图形.
例：长方体的主视图与俯视图如图所示，则这个长方体的体积是36.
2.三视图的对应关系
(1)长对正：主视图与俯视图的长相等，且相互对正；
(2)高平齐：主视图与左视图的高相等，
且相互平齐；
(3)宽相等：俯视图与左视图的宽相等，且相互平行．
3.常见几何体的三视图常见几何体的三视图
正方体：正方体的三视图都是正方形.
圆柱：圆柱的三视图有两个是矩形，另
一个是圆.
圆锥：圆锥的三视图中有两个是三角形，另一个是圆. 球的三视图都是圆.
知识点二：投影
4.平行投影由平行光线形成的投影．在平行投影中求影长，一般把实际问题抽象到相似三角形
中，利用相似三角形的相似比，列出方程，通过解方程求出的影长．
例：小明和他的同学在太阳下
5.中心投影
由同一点(点光源)发出的光线形成的投影．。

2020年中考数学必考专题高分考点—三视图与展开图(学生版)

专题27 三视图与展开图1.视图：当我们从某一角度观察一个实物时,所看到的图像叫做物体的一个视图。

2.物体的三视图特指主视图、俯视图、左视图。

（1）主视图：从物体的前面向后面投射所得的视图称主视图,能反映物体的前面形状。

（2）俯视图：从物体的上面向下面投射所得的视图称俯视图,能反映物体的上面形状。

（3）左视图：从物体的左面向右面投射所得的视图称左视图,能反映物体的左面形状,有时也叫做侧视图。

物体的三视图实际上是物体在三个不同方向的正投影.正投影面上的正投影就是主视图,水平投影面上的正投影就是俯视图,侧投影面上的正投影就是左视图在画三视图时,三个三视图不要随意乱放,应做到俯视图在主视图的下方,左视图在主视图的右边,三个视图之间保持：长对正,高平齐,宽相等。

3.展开图：平面图形有三角形、四边形、圆等.立体图形有棱柱、棱锥、圆柱、圆锥、球等.把立体图形按一定的方式展开就会得到平面图形,把平面图形按一定的途径进行折叠就会得到相应的立体图形。

【例题1】（2019•四川省达州市）如图是由7个小立方块所搭成的几何体的俯视图,小正方形中的数字表示该位置小立方块的个数,这个几何体的左视图是（）A．B．C．D．【例题2】（2019•甘肃）已知某几何体的三视图如图所示,其中俯视图为等边三角形,则该几何体的左视图的面积为．专题知识回顾专题典型题考法及解析【例题3】（2019•江苏连云港）一个几何体的侧面展开图如图所示,则该几何体的底面是（）A．B．C．D．专题典型训练题一、选择题1.（2019广东深圳）下列哪个图形是正方体的展开图（）A．B．C．D．2.（2019•山东省济宁市）如图,一个几何体上半部为正四棱锥,下半部为立方体,且有一个面涂有颜色,该几何体的表面展开图是（）A．B．C．D．3．（2019•浙江宁波）如图,下列关于物体的主视图画法正确的是（）A．B．C．D．4. (2019安徽)一个由圆柱和长方体组成的几何体如图水平放置,它的俯视图是（）A．B．C．D．5.（2019湖北省鄂州市）如图是由7个小正方体组合成的几何体,则其左视图为（）A．B．C．D．6．（2019•山东临沂）如图所示,正三棱柱的左视图（）A．B．C．D．7.（2019湖北仙桃）如图所示的正六棱柱的主视图是（）8.（2019山东东营）如图所示是一个几何体的三视图,如果一只蚂蚁从这个几何体的点B出发,沿表面爬到题海无涯，备战中考AC的中点D处,则最短路线长为（）A．B C．3 D．9.（2019年广西柳州市）如图,这是一个机械零部件,该零部件的左视图是（）A．B．C．D．10.（2019贵州省安顺市）如图,该立体图形的俯视图是（）A．B．C．D．11. (2019黑龙江大庆)一个"粮仓"的三视图如图所示(单位:m),则它的体积是( )A.21πm3B30πm3 C.45πm3 D.63πm312.（2019辽宁本溪）如图所示,该几何体的左视图是（）13.（2019广西桂林）一个物体的三视图如图所示,其中主视图和左视图是全等的等边三角形,俯视图是圆,根据图中所示数据,可求这个物体的表面积为()A．πB．2πC．3πD．1)π14.（2019湖南益阳）下列几何体中,其侧面展开图为扇形的是（）A．B．C．D．15.（2019•黑龙江省齐齐哈尔市）如图是由几个相同大小的小正方体搭建而成的几何体的主视图和俯视图视图,则搭建这个几何体所需要的小正方体的个数至少为（）A．5B．6C．7D．816.（2019江苏镇江）一个物体如图所示,它的俯视图是()17．（2019•山东潍坊）如图是由10个同样大小的小正方体摆成的几何体．将小正方体①移走后,则关于新几何体的三视图描述正确的是（）A．俯视图不变,左视图不变B．主视图改变,左视图改变C．俯视图不变,主视图不变D．主视图改变,俯视图改变18.（2019四川泸州）下列立体图形中,俯视图是三角形的是（）19.（2019•湖北省随州市）如图是一个几何体的三视图,则这个几何体的表面积为（）A. B. C. D.20.(2019•四川省绵阳市)下列几何体中,主视图是三角形的是（）A B C D二、填空题21. （2019•河北省）图2是图1中长方体的三视图,若用S表示面积,S主＝x2+2x,S左＝x2+x,则S俯＝（）A ．x 2+3x +2B ．x 2+2C ．x 2+2x +1D ．2x 2+3x22.（2019•广西贵港）如图,在扇形OAB 中,半径OA 与OB 的夹角为120°,点A 与点B 的距离为2,若扇形OAB 恰好是一个圆锥的侧面展开图,则该圆锥的底面半径为．23.（2019•山东青岛）如图,一个正方体由27个大小相同的小立方块搭成,现从中取走若干个小立方块,得到一个新的几何体．若新几何体与原正方体的表面积相等,则最多可以取走个小立方块．24.（2019湖南郴州）已知某几何体的三视图如图,其中主视图和左视图都是腰长为5,底边长为4的等腰三角形,则该几何体的侧面展开图的面积是．（结果保留π）25.（2019北京市）在如图所示的几何体中,其三视图中有矩形的是_______.（写出所有正确答案的序号）第11题图③圆锥②圆柱①长方体26.（2019湖北荆州）如图①,已知正方体ABCD﹣A1B1C1D1的棱长为4cm,E,F,G分别是AB,AA1,AD的中点,截面EFG将这个正方体切去一个角后得到一个新的几何体（如图②）,则图②中阴影部分的面积为cm2．27.（2019•黑龙江省绥化市）用一个圆心角为120°的扇形作一个圆锥的侧面,若这个圆锥的底面半径恰好等于4,则这个圆锥的母线长为．。

人教版2020年春数学九年级下册《29.2 三视图(1)》(共27张PPT)

讲解新知（二）三个投影面我们用三个互相垂直的平面（例如：墙角处的三面墙面壁）作为投影面，其中正对着我们的平面叫正面，下方的平面叫水平面，右边的平面叫做侧面.
正面
你能说出这三个视图分别是从哪三个方向观察这本书得到的吗？
从上面看
从左面看从正面看
这些图形的投影面分别在什么位置？
（三）三视图
讲解新知
（四）已知简单几何体画三视图例1 画出图中基本几何体的三视图：
圆柱（1）
正三棱柱（2）
球（3）
解：如图所示：主视图左视图
主视图左视图
俯视图圆柱（1）
俯视图宽
正三棱柱（2）
球（3）
归纳：
主视图左视图
三视图的具体画法为：
高
1. 确定主视图的位置，画出主视图；长
的主视图和俯视图不可能是( C )
A．矩形，矩形
B．半圆、矩形
C．圆、矩形
D．矩形、半圆
4．下图中①表示的是组合在一起的模块，那么这个模块的俯视图是( A )
① A．②
② B．③
③
④
⑤
C．④ D．⑤
5.找出对应的三视图.
主视图左视图俯视图
(A) (A) (B )
A
B
C
6．画出图中的几何体的三视图. 解：如图所示：
左视图
俯视图
巩固练习
3.画出图中简单组合体的三视图：解：三视图如下：
主视图左视图
俯视图
课堂检测
1．下列立体图形中，主视图是三角形的是（ B ）
A．
B．
C．
D．
2．一个几何体的三视图形状都相同，大小均等，那么这个几何体不可以是( D ) A．球 B．正三棱锥 C．正方体 D．圆柱

2020-2021学年人教版初一数学上学期高频考点01 三视图与展开折叠

2020-2021学年人教版初一数学上学期高频考点01 三视图与展开折叠知识框架⎧⎧⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎨⎪⎪⎪⎪⎪⎪⎪⎪⎨⎪⎩⎪⎪⎧⎪⎪⎪⎪⎪⎪⎨⎪⎪⎪⎪⎪⎪⎪⎩⎩基础知识点常见几何体三视图的画法三视图之间的联系几何体的展开、折叠与逻辑关系（欧拉公式）重难点题型三视图有关的计数问题计算组合体的体积和表面积三视图中的最值问题常见几何体的特征几何体的分类点、线、面、体之间的关系基本几何体的三视图图形的展开与折叠多面体的顶点、面、棱的数量关系基础知识点：知识点1-1.常见几何体的特征（圆柱）（圆锥）（棱柱）（棱锥）例 1．（2020·江苏赣榆·初一月考）下列几何中，属于棱柱的是（）①②③④⑤⑥A．①③B．①C．①③⑥D．①⑥【答案】C【分析】根据棱柱的定义解答即可．【解析】解：①棱柱；②圆柱；③棱柱；④棱锥；⑤圆锥；⑥棱柱．故选：C．【点睛】本题主要考查的是认识立体图形，掌握棱柱的定义是解题的关键．例2．（2019·广东茂名·初一期中）下列说法中，正确的个数是（）.①柱体的两个底面一样大；②圆柱、圆锥的底面都是圆；③棱柱的底面是四边形；④长方体一定是柱体；⑤正棱柱的侧面一定是长方形.A．2个B．3个C．4个D．5个【答案】C【分析】根据柱体，锥体的定义结合各选项作答．【解析】解：①柱体包括圆柱、棱柱，柱体的两个底面一样大，正确，②圆柱、圆锥的底面都是圆，正确；③棱柱的底面可以为任意多边形，错误；④长方体一定是柱体，正确；⑤正棱柱的侧面一定是长方形，正确；共有4个正确，故选C．【点睛】本题考查了柱体，锥体的定义，应注意棱柱由上下两个底面以及侧面组成；上下两个底面是全等的多边形．例3．（2020·全国初一单元测试）下列说法正确的个数为（）①柱体的上、下两个面一样大；②圆柱的侧面展开图是长方形；③正方体有6个顶点；④圆锥有2个面，且都是曲面；⑤球仅由1个面围成，这个面是平面；⑥三棱柱有5个面，且都是平面A．1B．2C．3D．4【答案】C【解析】①正确，②正确，③错误，正方体有8个顶点，④错误，有一个是曲面，有一个是平面, ⑤错误，球仅由1个面围成，这个面是曲面；⑥正确.故选C.【点睛】本题考查了认识立体图形，熟练掌握立体图形的性质是解题的关键．例4．（2019·河北省初一期末）不透明袋子中装有一个几何体模型，两位同学摸该模型并描述它的特征．甲同学：它有4个面是三角形；乙同学：它有8条棱．该模型的形状对应的立体图形可能是()A．三棱柱B．四棱柱C．三棱锥D．四棱锥【答案】D【解析】根据有四个三角形的面，且有8条棱，可知是四棱锥.而三棱柱有两个三角形的面，四棱柱没有三角形的面，三棱锥有四个三角形的面，但是只有6条棱.故选D考点：几何体的形状知识点1-2：几何体的分类:①按柱、锥、球来划分; ②按组成面的平或曲划分; ③按“底面的个数”划分; ④按“是否含有顶点”划分。

2020中考数学分类汇编汇总知识点39投影、三视图与展开图(第一期)解析版

JS一、选择题1. （ 2019 湖南省岳阳市，3， 3 分）以下立体图形中，俯视图不是圆的是（）A B C D【答案】 C【分析】正方体的俯视图与正方形，其余三个的俯视图都是圆，应选择C．【知识点】物体的三视图2. （ 2019 江苏省无锡市， 5，3）一个几何体的主视图、左视图、俯视图都是长方形，这个几何体可能是（）A. 长方体B. 四棱锥C.三棱锥D. 圆锥【答案】 A【分析】此题考查了由视图判断几何体，主视图、左视图、俯视图都是长方形的几何体是长方体，应选 A. 【知识点】三视图3. （ 2019 山东滨州， 4，3 分）如图，一个几何体由 5 个大小相同、棱长为 1 的小正方体搭成，以下说法正确的是（）A．主视图的面积为 4 B ．左视图的面积为 4C．俯视图的面积为 3 D ．三种视图的面积都是 4【答案】 A【分析】察看该几何体，主视图有四个小正方形，面积为4；左视图有 3 个小正方形，面积为3；俯视图有四个小正方形，面积为4，故 A 正确．【知识点】三视图4.（ 2019 山东省济宁市， 7，3 分）如图，一个几何体上半部为正四校锥，下半部为立方体，且有一个面涂有颜色，该几何体的表面睁开图是（）第 7题图A B C D【答案】 BJS 【分析】选项 A 和 C 带图案的一个面是底面，不可以折叠成原几何体的形式；选项 B 能折叠成原几何体的形式；选项 D 折叠后下边带三角形的面与原几何体中的地点不同．【知识点】立体图形的睁开图5.(2019 山东聊城 ,2,3 分 )如下图的几何体的左视图是第 2题图【答案】 B【分析】 A 中间是虚线 ,∴是从右侧看获得的图形,故 A 错误 ;B 是左视图 ,正确 ;C 是主视图 ,故 C 错误 ;D 是俯视图 ,故 D 错误;应选 B.【知识点】三视图6.（ 2019 山东省潍坊市，4，3 分）如图是由10 个相同大小的小正方体摆成的几何体，将小正方体①移走后，则对于新几何体的三视图描绘正确的选项是（）A ．俯视图不变，左视图不变B ．主视图改变，左视图改变C．俯视图不变，主视图不变D．主视图改变，俯视图改变【答案】 A【分析】经过小正方体①的地点可知，只有从正面看会少一个正方形，故主视图会改变，而俯视图和左视图不变，应选择 A．【知识点】三视图7. （ 2019 山东淄博， 3， 4 分）以下几何体中，其主视图、左视图和俯视图完好相同的是（）JSA .B. C. D.【答案】 D.【分析】：A、圆柱的主视图和左视图是长方形、俯视图是圆形，故本选项不切合题意；B、三棱柱的主视图和左视图是相同的长方形，可是俯视图是一个三角形，故本选项不切合题意；C、长方体的主视图和左视图是不相同的长方形，俯视图也是一个长方形，故本选项不切合题意；JS D、球体的主视图、左视图和俯视图是相同的圆，故本选项切合题意．应选：D．【知识点】简单几何体的三视图8. (2019 四川巴中 ,4,4 分 ) 如图是由一些小立方体与圆锥组合成的立体图形,它的主视图是 ()【答案】 C【分析】从正面看这个组合体,能够看到四个正方体和一个圆锥的侧面,下边一层是三个正方形,上边一层左边是正方形 ,右侧是三角形,应选 C.【知识点】三视图9.（ 2019 四川达州，题号4， 3 分）以下图是由7 个小立方块所搭成的几何体的俯视图，小正方形中的数字表示该地点小立方块的个数，这个几何体的左视图是（）【答案】 C【分析】这个几何体的第一行有三层，第二行有一层，故应选 C 【知识点】三视图10.（ 2019 四川省眉山市， 3， 3 分）如图是由6个完好相同的小正方体构成的立体图形，它的左视图是【答案】 D【分析】解：从左边看，共有 3 列，第一列有两个正方形，第二列有一个正方形，第三列有一个正方形，应选D.【知识点】立体图形的三视图11. (2019 四川省自贡市，5， 4 分) 以下图是一个水平搁置的全关闭物体，则它的俯视图是（）JS【答案】 C.【分析】解：俯视图就是从上边看，从上边看能够看到两个矩形，而且都是实线.应选 C.【知识点】三视图12.（ 2019 天津市， 5， 3 分）右图是一个由 6 个相同的正方体构成的立体图形，它的主视图是【答案】 B【分析】从正面看由两层构成，上边一层 1 个正方形，下边一层三个正方形，因此选 B 【知识点】三视图 .13.(2019 浙江宁波 ,5 题 ,4 分 ) 如图 ,以下对于物体的主视图画法正确的选项是第 5题图【答案】 C【分析】如下图是一个空心圆柱,其左视图轮廓应当是长方形,内部的两条线段看不到,应当用虚线表示,应选 C. 【知识点】三视图的画法14.（ 2019浙江省衢州市， 3，3分）如图是由 4个大小相同的立方块搭成的几何体，这个几何体的主视图．．．是（ A ）A. B. C. D.精选文档欢迎下载 5JS【答案】 A【分析】此题考察主视图的辨别，该几何体从正面看看到的图形是 A 图，应选A。
