沥青路面结构设计示例
沥青混合料配合比设计案例
沥青混合料配合比设计案例【题目】试设计某高速公路沥青混凝土路面用沥青混合料。
【原始资料】1．道路等级：高速公路。
2．路面类型：沥青混凝土。
3．结构层位：三层式沥青混凝土的上面层.4．气候条件：最低月平均气温为-8˚C。
5．沥青材料：可供应重交通AH-50、AH-70和AH-90，经检测技术性能均符合要求。
6．碎石：石灰石轧制碎石，洛杉矶磨耗率12％，粘附性（水煮法）5级，表现密度2700kg/m3。
7．石屑：洁净，表观密度2650 kg/m3。
8．矿粉：石灰石磨细石粉，粒度范围符合技术要求，无团粒结块，表观密度2580 kg/m3。
【步骤】1．矿料配合比设计（1）确定沥青混合料类型因为道路等级为高速公路、路面类型为沥青混凝土，路面结构为三层式沥青混凝土上面层,为使上面层具有较好的抗滑性．按表选用细粒式I型（AC-13I）沥青混凝土混合料。
（2）确定矿料级配范围按表6－3（3）矿料配合比计算①将规定的矿质混合料级配范围中值换算成分计筛余中值计算结果列于上表第6~8栏②计算碎石在矿质混合料中用量X = aM（4.75）/ aA（4.75）×100%= 21.0 / 49.9 ×100%=42.1%③计算矿粉在矿质混合料中用量Z = aM(＜0.075）/ aC(＜0.075）×100%= 6.0 /85.3 ×100%=7.0%④计算石屑在混合料中用量Y=100-（X+Z ）=100-（42.1+7.0）=50.9% ⑤校核：结果列入下表，该合成配合比符合要求2、确定最佳沥青用量通过马歇尔稳定度试验，初步确定沥青最佳用量；然后进行水稳性和动稳定度试验校核调整 ①制备试样：当地气候条件最低月平均温度为-8˚C ，属于温区，采用AH-70沥青。
根据表6－3所列的沥青用量范围，AC-13Ⅰ的沥青用量为4.5%～6.5%。
按实践经验，选取沥青用量5.0%～7.0%、0.5%间隔变化，制备5组试件②测定物理指标⏹ 表观密度ρs ⏹ 理论密度ρt⏹ 空隙率VV=（1-ρs/ρt ）×100% ⏹ 沥青体积百分率 V A⏹ 矿料间隙率VMA=VV+V A⏹ 沥青饱和度VFA= V A /VMA ×100%③测定力学指标马歇尔试验测定结果汇总如表并在表中列出现行规范要求的高速公路AC-13Ⅰ型沥青④马歇尔试验结果分析—OAC绘制沥青用量与物理—力学指标关系图表观密度空隙率饱和度稳定度流值⏹ 根据密度、稳定度和空隙率确定最佳沥青用量初始值1由图可见：表观密度最大值的沥青用量a 1=6.20%；稳定度最大值的沥青用量a 2=6.20%；空隙率范围的中值的沥青用量a 3=5.60%，计算 OAC1=（a1+a2+a3）/3=6.0%⏹ 根据符合各项技术指标的沥青用量范围确定沥青最佳用量初始值2各项指标都符合沥青混合料技术指标要求的沥青用量范围OACmin ～OACmax=5.30%～6.45%OAC2=（OACmin+OACmax ）/2=5.9%⏹ 根据OAC1和OAC2综合确定沥青最佳用量OAC 检查按OAC1求取的各项指标值是否符合技术标准同时检验VMA 是否符合要求，如能符合时⏹ OAC= (OAC1+OAC2)/2=6.0%根据气候条件和交通特性调整最佳沥青用量 i. 对热区道路以及车辆渠化交通的高速公路、一级公路、城市快速路、主干路： OAC2～OACmin 范围内决定，但不宜小于OAC2的0.5% ii. 对寒区道路以及一般道路OAC2～OACmax 范围内决定，但不宜大于OAC2的0.3%由于当地属于温区，并考虑高速公路为渠化交通，要防止出现车辙，选择在中限值OAC2与下限值OACmin 之间选取一个最佳用量OAC’=5.6%⑤水稳定性检验 采用沥青用量为6.0%和5.6%制备马歇尔试件，测定标准马歇尔稳定度及浸水48h 后马歇尔稳定度，试验结果列于表，浸水残留稳定度均大于75%，符合标准要求。
沥青混凝土路面施工组织设计

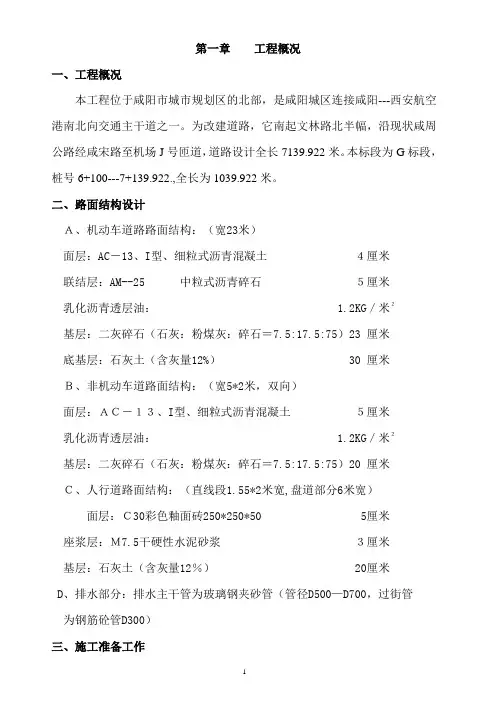

第一章工程概况一、工程概况本工程位于咸阳市城市规划区的北部，是咸阳城区连接咸阳---西安航空港南北向交通主干道之一。
为改建道路，它南起文林路北半幅，沿现状咸周公路经咸宋路至机场J号匝道，道路设计全长7139.922米。
本标段为G标段，桩号6+100---7+139.922.,全长为1039.922米。
二、路面结构设计Ａ、机动车道路路面结构：（宽23米）面层：AC－13、I型、细粒式沥青混凝土４厘米联结层：AM--25 中粒式沥青碎石５厘米乳化沥青透层油： 1.2KG／米２基层：二灰碎石（石灰：粉煤灰：碎石＝7.5:17.5:75）23 厘米底基层：石灰土（含灰量12%） 30 厘米Ｂ、非机动车道路面结构：（宽5*2米，双向）面层：ＡＣ－１３、I型、细粒式沥青混凝土５厘米乳化沥青透层油： 1.2KG／米２基层：二灰碎石（石灰：粉煤灰：碎石＝7.5:17.5:75）20 厘米Ｃ、人行道路面结构：（直线段1.55*2米宽,盘道部分6米宽）面层：Ｃ30彩色釉面砖250*250*50 5厘米座浆层：Ｍ7.5干硬性水泥砂浆３厘米基层：石灰土（含灰量12％） 20厘米D、排水部分：排水主干管为玻璃钢夹砂管（管径D500—D700，过街管为钢筋砼管D300）三、施工准备工作在投标阶段的基础上进一步对工程的性质、规模、图纸、技术要求、标准、周边环境、地质情况等作了认真、充分的研究，并为一旦中标后的进场施工作准备。
1．技术准备工作（1）落实项目部人选，组建强有力的项目经理部，并落实参与本项目施工人员。
（2）熟悉、审查设计图，参加设计交底和图纸会审。
（3）复测控制桩并制定测量方案。
（4）做好技术交底和培训，安排好有关的试验工作。
2 .施工准备工作（1）编制施工计划，安排施工程序，协调各工序及专业间的配合工作。
（2）落实相应的专业施工队伍，并进行施工前培训和教育。
（3）编制材料和设备供应计划并组织供应，安排非标准件加工以及施工机具的维修保养工作。
我国沥青路面设计方法及典型实例
我国沥青路面设计方法及典型实例1、设计理论-层状体系理论2、设计指标和要求; （1）轮隙中间路表面（A点）计算弯沉值小于或等于设计弯沉值（2）轮隙中心下（C点）或单圆荷载中心处（B点）的层底拉应力应小于或等于容许拉应力3、弯沉概念（1）回弹弯沉：路基或路面在规定荷载作用下产生垂直变形，卸载后能恢复的那一部分变形。
（2）残余弯沉：路基或路面在规定荷载作用下产生的卸载后不能恢复的那一部分变形。
（3）总弯沉：路基或路面在规定荷载作用下产生的总垂直变形（回弹弯沉+残余弯沉）。
（4）容许弯沉：路面设计使用期末不利季节,标准轴载作用下双轮轮隙中间容许出现的最大回弹弯沉值。
（5）设计弯沉：是指路面交工验收时、不利季节、在标准轴载作用下,标准轴载双轮轮隙中间的最大弯沉值。
4、弯沉测定;（1）贝克曼法：传统检测方法，速度慢，静态测试，试验方法成熟，目前为规范规定的标准方法。
（2）自动弯沉仪法：利用贝克曼法原理快速连续测定，属于试验范畴，但测定的是总弯沉，因此使用时应用贝克曼进行标定换算。
（3）落锤弯沉仪法：利用重锤自由落下的瞬间产生的冲击载荷测定弯沉，属于动态弯沉，并能反算路面的回弹量，快速连续测定，使用时应用贝克曼进行标定换算。
5、设计弯沉的调查与分析（1）我国把第四外观等级作为路面临界破坏状态，以第四外观等级路面的弯沉值的低限作为临界状态的划界标准，从表中所列的外观特征可知，这样的临界状态相当于路面已疲劳开裂并伴有少量永久变形的情况。
（2）对相同路面结构不同外观特征的路段进行测定后发现，外观等级数愈高，弯沉值愈大，并且外观等级同弯沉值大小有着明显的联系。
因此可以在弯沉值与不同时期的累计交通量间建立关系。
6、设计弯沉值; 设计弯沉值是路面峻工验收时、最不利季节、路面在标准轴载作用下测得的最大(代表)回弹弯沉值。
可根椐设计年限内每个车道通过的累计当量轴次、公路等级、面层和基层类型确定的路面弯沉设计值。
7、容许弯拉应力对沥青混凝土的极限劈裂强度，系指15℃时的极限劈裂强度；对水泥稳定类材料龄期为90d 的极限劈裂强度(MPa)；对二灰稳定类、石灰稳定类材料系指龄期为180d的极限劈裂强度(MPa)，水泥粉煤灰稳定类120d的极限劈裂强度(MPa) 。
沥青路面结构设计计算案例
• ①轴载换算
• 验算半刚性基层层底拉应力的轴载换算公式
为：
N
k i 1
C1C2ni
Pi P
8
• 计算结果如下表所示。
轴载换算结果表（半刚性基层层底拉应力）
车型
Pi
C1′
C2′
前轴 58.6
1
18.5
黄河JN163 后轴 114.0
1
1
江淮HF150 后轴 101.5
• 5)设计指标的确定
• 对于一级公路，规范要求以设计弯沉值作为设 计指标，并进行结构层底拉应力验算。
• (1)设计弯沉值
• 路面设计弯沉值根据公式计算。该公路为一级 公路，公路等级系数取1.0，面层是沥青混凝土， 面层类型系数取1.0，半刚性基层，底基层基层 类型系数取1.0。
• 设计弯沉值为：
F
1.63
Ls
2000
0.38
E0 p
0.36
1.63
23.47
0.38 40 0.36
200010.65 论弯沉系数αc
ld
1000
2 p
E1
c
F
c
ld E1
• 根据设计规范，一级公路沥青路面的设计年 限取15年，四车道的车道系数是0.4～0.5， 取0.45。
Ne
1
t
1
365
N1
1 0.115 1 365 2092.3 0.45
0.1
10918939.8次 1092万次
（2）验算半刚性基层层底拉应力中的累计当量 轴次
沥青路面结构方案设计图
沥青路面设计计算案例
沥青路面设计计算案例一、新建路面结构设计流程（1）根据设计要求，按弯沉或弯拉指标分别计算设计年限内一个车道的累计标准当量轴次，确定设计交通量与交通等级，拟定面层、基层类型，并计算设计弯沉值或容许拉应力。
（2）按路基土类与干湿类型及路基横断面形式，将路基划分为若干路段，确定各个路段土基回弹模量设计值。
（3）参考本地区的经验和规范拟定几种可行的路面结构组合与厚度方案，根据工程选用的材料进行配合比试验，测定各结构层材料的抗压回弹模量、劈裂强度等，确定各结构层的设计参数。
（4）根据设计指标采用多层弹性体系理论设计程序计算或验算路面厚度。
如不满足要求，应调整路面结构层厚度，或变更路面结构组合，或调整材料配合比，提高材料极限抗拉强度，再重新计算。
（5）对于季节性冰冻地区应验算防冻厚度是否符合要求。
（6）进行技术经济比较，确定路面结构方案。
需要注意的是，完成结构组合设计后进行厚度计算，厚度计算应采用专业设计程序。
有关公路新建及改建路面设计方法、程序及相关要求详见《沥青路面设计规范》。
二、计算示例（一）基本资料1.自然地理条件新建双向四车道高速公路地处Ⅱ2区，拟采用沥青路面结构进行施工图设计，填方路基高1.8m，路基土为中液限黏性土，地下水位距路床表面2.4m，一般路基处于中湿状态。
2.土基回弹模量的确定该设计路段路基处于中湿状态，路基土为中液限黏性土，根据室内试验法确定土基回弹模量设计值为40MPa。
3.预测交通量预测竣工年初交通组成与交通量，见表9-11.预测交通量的年平均增长率为5.0％.（二）根据交通量计算累计标准轴次Ne ，根据公路等级、面层、基层类型及Ne 计算设计弯沉值。
解:1.计算累计标准当量轴次 标准轴载及轴载换算。
路面设计采用双轮组单轴载100KN 为标准轴载，以BZZ-100表示，根据《沥青路面设计规范》规定，新建公路根据交通调查资料，主要以中客车、大客车、轻型货车、中型货车、大型货车、铰链挂车等的数量与轴重进行预测设计交通量，即除桑塔纳2000外均应进行换算。
第12章 沥青路面设计
1）沉陷 2）车辙 3）疲劳开裂 4）低温缩裂 5）反射裂缝 6）推移、拥包 7）松散、坑槽
Chongqing Jiaotong University 重庆交通大学
第12章 沥青路面设计
沥青路面设计标准
由于沥青路面破坏模式和原因较为复杂，因此应选择既能反映沥青路 面主要破坏特点，同时又能在路面结构设计中起到控制作用的临界破坏 状态和设计标准。目前，国内外的设计方法均以开裂和变形为沥青路面 的两大主要破坏模式。 r [ r ] （1）疲劳开裂 r [ r ]
Chongqing Jiaotong University
重庆交通大学
第12章 沥青路面设计
路面结构组合设计的原则
Chongqing Jiaotong University
重庆交通大学
第12章 沥青路面设计
路面结构组合设计的原则
（3）考虑结构层自身结构特征 注意相邻层次的相互影响，尽量避免和消除相邻层次间的不利影响。例如， 沥青面层不能直接铺筑于碎（砾）石基层上，而宜在其间设沥青碎石作过渡 层，以防止由于基层的松动而造成面层不平整或变形开裂。又如，在无机结 合料稳定类半刚性基层上铺筑沥青混凝土，为防止和减缓基层干缩和温缩开 裂而引起面层反射裂缝，通常宜适当加厚面层，或者设置沥青碎石、级配碎 石等联结层。此外，在软弱潮湿的路基上，不宜直接铺筑碎（砾）石基层， 以防止污染基层或产生过大的变形。
路面设计弯沉值
弯沉值的大小反映了路基路面的整体强度。在达到相同的路面破 坏状态时，回弹弯沉值大小同作用于路面的行车荷载累计作用次数 或使用寿命成反比关系。
轮载累计重复作用次数N与此时路表面回弹弯沉的关系，可通过对 已使用多年的各类路面进行弯沉测定，并调查路面已承受的累计交通量， 经整理分析后得出。 在使用期末不利季节，路面处于临界破坏状态时的实测回弹弯沉， 称为路面的容许弯沉值。 将容许弯沉值同该路面在使用期间标准轴载累计作用次数相关联， 得
沥青混凝土路面设计程序第3版-计算实例
算例一：无机结合料基层沥青路面结构1.环境参数某高速公路，设计车速100km/小时，设计使用年限15年。
所在地区自然区划属Ⅱ-2区，沥青路面气候分区属2-2区，年均降雨量607毫米，年平均气温11.6℃，月平均气温最低为-3.2℃，月平均气温最高为24.8℃，多年最低气温为-20℃。
2.交通参数对应于无机结合料层层底拉应力的当量设计轴载累计作用次数为 1.51×109次，对应于沥青混合料层永久变形量的当量设计轴载累计作用次数为 2.15×107次。
3.初拟路面结构表1.1 初拟水泥稳定碎石基层沥青路面结构结构层材料类型厚度（mm）面层AC13 (SBS改性沥青) 40 AC20(90号道路石油沥青) 60 AC25(90号道路石油沥青) 80基层水泥稳定碎石380底基层级配碎石1804.材料参数⑴路基顶面回弹模量路基为受气候影响的干燥类，土质为低液限黏土。
参考《公路路基设计规范》（JTG D30-2015），低液限黏土路基标准状态下回弹模量取70MPa，回弹模量湿度调整系数k s取0.95，干湿与冻融循环作用折减系数kη取0.80，则经过湿度调整和干湿与冻融循环作用折减的路基顶面回弹模量为53MPa，满足规范规定。
⑵级配碎石底基层模量根据试验测定结果，经湿度调整后，级配碎石底基层模量为300MPa。
⑶水泥稳定碎石基层模量和弯拉强度根据试验测定结果，水泥稳定碎石材料弹性模量为24000MPa，乘以结构层模量调整系数0.5，水泥稳定碎石基层模量为12000MPa，弯拉强度为1.8MPa。
⑷沥青面层模量根据试验测定结果，20℃、10Hz时，SBS改性沥青AC13表面层模量为11000MPa，90号道路石油沥青AC20中面层和AC25下面层模量为10000MPa。
⑸泊松比根据规范表5.6.1，路基泊松比取0.40，级配碎石底基层取0.35，沥青混合料面层和水泥稳定碎石基层取0.25。
案例1 新建沥青路面结构层厚度计算
案例1 新建沥青路面结构层厚度计算1.设计资料湖北省某新建高速公路，双向四车道，拟采用沥青路面结构。
沿线土质为黏性土，地下水位距路床顶面1.4 m，沿线有水泥及碎石供应。
根据计划安排，该项目于2010年建成通车。
经交通调查预测，2010年平均日交通量见案例表1；交通量年增长率：2010～2014年为8%，2015～2019年为7%，2020～2024年为5%。
1）交通量计算及交通等级的确定（1）车辆参数及交通量计算，见案例表2。
（2）计算累计当量轴次N e。
①当量轴次N1。
a.当以设计弯沉值和沥青层层底拉应力为指标时，通车第一年（2010年）双向日平均当量轴次N1的计算。
按式（1-7）进行前轴、后轴当量轴次的换算，计算过程见案例表3。
计算当量轴次时应注意如下几点。
●前轴均为单轴单轮。
●当后轴距大于3 m时，按单独轴载计算，即C1=轴数。
例如，案例表3中交通SH-141的后轴轴数系数C1=2。
●当后轴距小于3 m时，按式（1-3）计算C1。
例如，案例表3中东风EQ240的后轴轴数系数C1=2.2。
b.当以半刚性材料层拉应力为设计指标时，通车第一年（2010年）双向日平均当量轴次N1的计算。
按式（1-4）进行前轴、后轴当量轴次的换算，计算过程见案例表4。
要注意式（1-9）与式（1-7）中指数的区别，并注意案例表3与案例表4中C1、C2取值的区别。
②累计当量轴次N e。
按式（1-11）计算设计年限内一个车道的累计当量轴次N e。
该公式为等比数列求和公式，其中，365N1η是首项，（1+γ）是公比。
365是指一年的天数，365N1将日作用次数换算为年作用次数；η是车道系数，将双向交通换算为设计车道上（即最不利车道）的作用次数。
设计年限t：查表1-8，高速公路设计年限t=15年。
车道系数η：查表1-9，取车道系数η=0.4。
a.当以设计弯沉值和沥青层层底拉应力为指标时，设计年限内一个车道的累计当量轴次N e的计算见案例表5。
沥青路面结构施工图设计PPT)
四、新建沥青路面结构厚度计算 1、沥青路面设计程序
⑤进行技术经济比较，确定采用的路面结构方 案。
收集或调查交通 量并计算累计标 准轴次 Ne
根据公路等级、面 层，基层 类型及 Ne 计算设计弯沉值
气象资料、材 料调查及混 合料试验
拟定路面结构方案
土基类型划 分，确定土基 回弹模量
确定材料模量 按设计弯沉值计算路面厚度
（3）遵循因地制宜、合理选材、节约投资的 原则，选择技术先进、经济合理、安全可靠、方 便施工的路面结构方案；
（4）结合当地条件，积极、慎重地推广新技 术、新结构、新材料、新工艺、新设备，并认真 铺筑试验路段，总结经验，不断完善，逐步推广；
三、沥青路面结构组合设计
1、沥青路面设计遵循的原则
（5）符合国家环境保护的有关规定，保护相 关人员的安全和健康，重视材料的再生利用与废 弃料的处理；
三、沥青路面结构组合设计
3、沥青路面结构组合设计要求 3）各结构层的层间结合设计要求 Ｅ、拓宽路面时，新、旧路面接茬处喷涂粘结沥
青，并在接茬顶面各１ｍ宽度范围内设置防裂土工 织物；
F、双层式半刚性基层宜采用连续摊铺、碾压工 艺；
G、沥青面层与水泥混凝土桥面之间宜设置防水 粘结层。
三、沥青路面结构组合设计
（6）高速公路、一级公路的沥青路面不宜采 用分期修建。对软土地区或高填方路基、黄土湿 陷地区等可能产生较大沉降的路段，以及初期交 通量较小的公路可“一次设计、分期修建”。
三、沥青路面结构组合设计 2、沥青路面各结构层的选择
三、沥青路面结构组合设计
2、沥青路面各结构层的选择 沥青路面面层类型，应与公路等级、使用要
是否验算 拉应力
验算
验算防冻厚度
我国沥青路面设计方法及典型实例
我国沥青路面设计方法及典型实例沥青路面是目前我国常见的道路铺设材料之一，它具有使用方便、维护成本低廉、使用寿命长等优点，在城市道路和高速公路中被广泛应用。
本文将重点介绍我国沥青路面的设计方法和一些典型实例。
一、沥青路面设计方法1.路面层厚度设计：沥青路面的设计首先需要确定其层厚度。
根据路面的设计标准和相应的道路使用等级，可以采用经验公式、试验和数学模型计算得到合适的层厚。
一般情况下，沥青路面的总厚度包括基层、底基层、底面、粗石层和面层。
2.沥青混合料设计：沥青路面的面层多采用沥青混合料，其设计方法主要包括配合比设计和级配设计两种。
配合比设计通过确定沥青、石料、骨料和填料的配合比例，保证混合料的力学性能和耐久性能。
级配设计则是通过确定石料或骨料的级配曲线，使得混合料在不同粒径下的力学性能均能满足要求。
3.施工质量控制：沥青路面的施工质量对其使用寿命和性能有着重要影响。
在施工过程中需要加强对各个层次的控制，包括基层的夯实度、底面的平整度、沥青混合料的铺设厚度和密实度等。
此外，还需要合理控制施工温度和加水量，以确保沥青路面的质量。
二、典型实例1.北京五环路改扩建工程：该工程是对北京市五环路进行改扩建的项目，施工中采用了多层沥青路面结构。
在路面设计中，根据道路使用等级和设计标准，确定了各个层次的厚度，采用了橡胶改性沥青混合料作为面层材料，提高了路面的耐久性和抗裂性。
2.上海市嘉定区高速公路：该高速公路采用了浇筑式沥青混凝土路面结构。
设计时，根据高速公路的使用要求，确定了合适的路面层厚度和沥青混凝土的配合比。
施工过程中，严格控制了石料级配和混合料的施工温度，保证了路面的质量。
3.广州市岭南高速公路：该高速公路采用了悬浮式沥青混凝土路面结构。
在设计过程中，考虑到高速公路的往返快车道和法兰带，采用了不同的路面结构和厚度。
施工中，采取了分层施工和层间养护的方式，确保了沥青路面的平整度和耐久性。
通过上述典型实例，我们可以看到，在沥青路面设计中，需要综合考虑道路使用等级、设计标准、材料性能和施工工艺等因素，以确保沥青路面具有良好的耐久性和使用性能。
沥青道路施工方案精选范例(附详图)
沥青道路施工方案精选范例（附详图）《沥青混凝土路面施工方法全面讲解》沥青路面可以说是应用最为广泛的路面形式，无论是在常规的道路工程上，还是高速公路，都能看到它的身影。
除了平时讲解视频，图文内容还给大家展示了一个现场的施工方法示例，有施工经验的可以对比一下。
一、水稳施工工艺工程概况：标段路面结构类型为上面层：4cm细粒式改性沥青混凝土，中面层：6cm中粒式沥青混凝土，下面层：8cm粗粒式沥青混凝土，封层：改性乳化沥青下封层+透层油，基层：34cm水泥稳定碎石，底基层：18cm低剂量水泥稳定碎石，总厚度70cm。
基层、底基层摊铺使用两台摊铺机一前一后相隔5~10m进行摊铺，底基层工程量为184346平方。
施工工艺：施工方案：原材料水泥稳定碎石的主要原材料有水泥、石屑及级配碎石。
所采用水泥、石屑、集料等材料的各项技术均符合规范要求。
我部对所购材料均按规定要求的频率做好检测工作，以保证上路材料的质量。
（1）水泥:采用孟电PC32.5水泥，经检测其初凝时间4小时以上，终凝时间在6小时以上且小于10小时。
（2）碎石:底基层碎石采用最大粒径未超过37.5mm；（3）水：水稳混合料拌和使用井水。
混合料配合比设计（1）取工地实际使用的碎石，按颗粒组成计算，确定各种碎石的组成比例（16～31.5）mm碎石为23%、（10～20）mm碎石为29%、（5～10）mm碎石为25%、石屑为23%。
（2）水泥试配剂量水泥剂量以水泥质量占全部粗细集料干质量的百分比表示，即水泥剂量=水泥质量/干集料质量，本次水泥稳定底基层配合比水泥掺入量为3%。
（3）根据所选用的水泥剂量制备混合料，进行振动压实试验，确定其混合料的最佳含水量为3.6%和最大干（压实）密度为2.435g/cm3。
（4）按最佳含水量和计算得到的干密度制备试件（采用振动成型法）。
试件在标准养护条件下保湿养生6d，浸水24h后，按现行《公路工程无机结合料稳定材料试验规程》进行无侧限抗压强度试验。
适应性沥青路面结构设计方法
［ １ ］ ｌ Ｔ ＧＢ Ｏ １ －２ ０ ０ ３ ， 公路工程技术标准［ Ｓ ］ ［ ２ ］ Ｊ Ｔ Ｇ Ｄ２ ０ －２ ０ ０ ６ ， 公路 路 线设 计规 范［ Ｓ ］ ［ ３ ］ 霍 明 山 区高速 公路 勘 察设 计 指 南［ Ｍ］ 北 京： 人 民 交通 出版社 ， ２ ０ ０ ３ ［ ４ ］ 冯礼 堂 ， 侯 亚 伟 山 区高速 公路 互 通 立 交几何 线 形设 计 的探 讨 … 工程
参 考 文献 ：
如表２ ， 在 轮 载 依 次 为０ ． ７ Ｍ Ｐ ａ 、 １ ． ０ ５ Ｍ Ｐ ａ 和１ ． ４ Ｍ Ｐ ａ 时， 竖 向 位移 最 大 值 （ 弯 沉） ： 结构 Ｉ ＞ 结构 Ｉ Ｉ ＞ 结构 Ｉ １ ｌ ； 最大 剪 应力 （ Ｍ Ｐ ａ ） ： 结构 Ｉ＜ 结构 １ Ｉ ＜ 结构１ Ｉ Ｉ ； 最 大 剪 应变 ： 结构 Ｉ ＞ 结 构 Ⅱ＞ 结构１ １ １ ； 最 大 拉应 力 （ ＭＰ ａ ） 结构 Ｉ ＜ 结构 １ Ｉ ＜ 结 构
比。 故 结构 Ⅲ的使 用 寿命 是最 长 的 ， 是设 计 的最 优方 案 ， 适 应性 功 能研 究设 计
能达 到 预期 的效 果 。
３ ． 小 结
通过 对 国 内外路 面结 构 的调 查 ， 本 文 提 出了在 包 头 至茂 名高 速 公路 粤 境 段 的路 面 结 构 ， 即“ ２ ０ ｃ ｍ重 型击 实 法悬 浮 密 实结 构 水 泥 稳 定碎 石 ＋ ３ ６ ｅ ａ振 动 ｒ 成 型法 骨架 密 实 型 水 泥 稳定 碎 石 ＋ ８ ｅ ｍ３ ０ ＃ 硬质沥青Ｆ Ａ Ｃ 一 ２ ５ ＋ ６ ｃ ｍ ３ ０ ＃ 硬 质 沥 青Ｆ Ａ Ｃ 一 ２ ０ ＋ ４ ｃ ｍＳ Ｂ Ｓ 改性 沥 青Ａ Ｃ 一 １ ３ Ｃ ” 的路 面 结构 。 经 过有 限 元 方法 计算 ， 以动 态模 量 （ 换 算 为静 态 回 弹模 量 ） 为 参数 ， 适 应 性 功能 研究 设计 的路面 结构 是 合理 的 。
沥青路面结构设计计算案例
沥青路面结构设计计算案例（案例简介）地区的一条新建道路需要进行沥青路面结构的设计计算。
该道路长1000米，设计速度为50公里/小时，设计总重为1万标准车辆，道路设计年限为20年。
现需要根据给定条件进行路面结构设计计算。
（路面结构设计计算步骤）1.设计交通量和轴重根据道路设计年限、设计速度和设计总重，可以计算出设计交通量和轴重。
道路设计年限为20年，设计总重为1万标准车辆，即每年要过1万标准车辆。
假设每天通行时间为8小时，每小时通行率为设计交通量/8、设计速度为50公里/小时，即设计交通量=设计速度×设计交通量/8=50×1万/8=6250（辆/小时）。
2.设计轴重参数3.计算配筋系数根据设计速度和设计交通量，可以计算出设计配筋系数。
根据《公路工程沥青路面设计规范》，设计交通量为6250（辆/小时），设计速度为50公里/小时时的设计配筋系数为0.45、所以设计交通量为6250辆/小时时，设计配筋系数为0.454.计算设计厚度根据设计交通量、设计速度和设计配筋系数，可以计算出设计厚度。
根据《公路工程沥青路面设计规范》，设计厚度d（cm）=2.07×ln(qv)+0.61×ln(V)-3.15，其中qv为设计交通量（辆/小时/米），V为设计速度（km/h）。
所以设计厚度d=2.07×ln(6250)+0.61×ln(50)-3.15=3.48（cm）。
5.计算沥青混合料配合比根据设计厚度，可以计算沥青混合料中沥青的用量。
根据《公路工程沥青路面设计规范》，沥青混合料中沥青用量为每m2路面面积的0.055t。
假设道路宽度为6m（含路肩）。
6.结构层分配厚度根据设计厚度，可以计算出沥青面层、底面层和基层的分配厚度。
根据《公路工程沥青路面设计规范》，沥青面层分配厚度为总设计厚度的40%；底面层分配厚度为总设计厚度的25%；基层分配厚度为总设计厚度的35%。
沥青路面结构组合设计
池水 。
受玩乐、 休息、 谈的 交 舒畅， 使居住区 成为居民 理想中的乐园。 ｌ
【 参考文献】
［］ １刘滨谊 ． 城市滨水区景观规划设计ｆ ］ Ｍ． 南京： 大学 出版社 ，０ ６ 东南 ２０
３５ 装饰水景 ． ． 装饰水景不附带其他 功能 ， 起到赏心悦 目， 烘托环境 的作用 ． 这种 水景往往构 成环境景观 的中心。装饰水景是通 过人工对水流 的控制 （ 排列 、 密、 细 、 如 疏 粗 高低 、 大小 、 时间差等 ） 达到 艺术效果 ． 并借 助音 乐和灯光 的变化产生视觉 上的冲击 ．进一步展示水 体的活力 和动态 美． 满足人 的亲水要求。 ３ ． 喷泉 ．１ ５
详细分析研究 ． 本文对路 面的各 个结构层的设计要求进行 了详细介 绍。
【 关键词】 沥青路 面； 基层 ； 垫层 ； 结构设计
沥青的路面是 由面层 、 基层 、 底基层 、 垫层等结构组成 。路面 的结 不利因素相对较少 构设计要根据道路的交通需求 ． 在路面结构使用年 限内既能 承受 行车 基层可 以分为柔性 基层 、 刚性 基层和刚性基层 三种 ． 半 根据不 同 荷载和 自然 因素 的作用 ． 又可 以发挥 各结构层的最大 功能 ． 满足经 济 的需要选择不 同材料 的基层进行施工 １柔 性 基 层 ） 技术要求 。 沥青路面结构组合设 计要满 足以下原则 ： 这种基层是使用沥青处 治过 的碎石 、 无结合料 的级配碎石等修 筑 这种柔性的结构在应 力、 应变 的协调传递上 比较顺利 ． 并且 由于其 １路面 品质 的长期稳定性要 得到保证 ． ） 在设计使 用期限 内． 路面 的 ， 的抗滑安全性能 、 平整性 、 车辙性能等各项 功能的稳定要在允 许的 材料 的特点排水通畅 ， 抗 可以有效 的防止积水 的损害 。其缺点是 刚度较 范 围内。 低． 不能承受过 大的荷载 ． 沥青 面层 需要采用很厚 的结构来满足 同样 ２ 路面结构 的强度、 ） 抗变形能力能够和各层次的力学响应相匹配。 的交通需要 在路 面的结构上层 车轮 的荷载 、 温度 、 湿度变化 等产生的应力较 为集 ２ 半刚性基层 ） 中． 并逐渐向下部扩散 ． 以面层 和基层要具有很高 的强度 、 所 模量 以及 半刚性基层 是采用水泥石灰 等或者工业废料 的无机结合物制作 抗变形能力 的． 对集料 的要 求不高 ． 硬化后 的结合料可 以在整个 基层 内产生板体 ３结构层受 到温度 、 ） 湿度 等条件的影 响造成强度 、 稳定性 的降低 效应 ． 提高路面结构的整体刚度 。这样就可 以减少 因柔性提 高的面层 时． 要加强其抵御能力。 厚度 ， 节约材料 。 降低费用 。但半 刚性基层本身容易产生收缩裂缝 ， 在 ４ 根据 当地 的 自然环境等选 择材料 ． ） 最大 限度的做好优化 ， 降低 较薄 的面层下时 ． 横向裂缝很 容易就反射到面层上部 多雨季节 和地 区， 这种基层的排水性 能不好 ， 雨水不易下渗 ． 造成病害。 建设 以及养护费用。 ３ 刚 性 基 层 ） １ 沥 青 面 层 的 结构 采用低 强度等级 的混凝 土修筑路基时 ．路基 就会具有很高 的刚 混凝 土板可 以承受大部分 的外 部荷载 ． 刚性和半 刚性基层有相 同 沥青面层是在路基表面上用沥青混合料铺筑 的一种层状结 构物。 性 ． 受到收缩裂缝病 害的影 响 沥青面层一方面直接承受车轮荷 载反复作用 ． 并将荷 载传 递到基层以 的性能特点 ， 基层的类型关 系到路 面的整体耐久性和长期使用性 能． 设计时要 下 的结构层 ．另一方 面又抵抗 自然 因素 的影响为汽车运输提供 安全 、 同时考虑 当地 降水等 自 快速 、 舒适 的行 车条件 ， 而且还应 具有高温抗车辙 、 温抗开裂 、 低 抗水 根据路面结构面临的交通等级进行对 比分析 ． 然环境来选择合适的基层材料 在交通复杂 的条件下还可以组合使 用 损害 以及防止雨水渗入基层的功能 半刚性和柔性基层 的组合 ， 使半刚性作为下 基层 ， 柔 所 以表面层要平整密实、 滑耐磨 、 抗 稳定耐久等 ． 中下 面层要 具有 各种性质的基层。 提高结构的承载力． 同时柔性基层做到很好 的变形协调 ． 定 的密水性 、 抗剥离性 ． 在高温重 载条件下具有很高 的抗剪 强度 ， 下 性为上基层 ， 排水功能 ． 使路 面结构始终处 于很好 的工作状态 ． 还可以避免裂缝 的 面层还要具有 良好的抗疲 劳裂缝 和兼顾其他性能的要求 沥青 面层分为 沥青混凝 土 、 热拌沥青 碎石 、 乳化 沥青碎 石 、 合 反射作用 混
路基路面工程第14章沥青路面的设计
层低拉应力
我国沥青路面是设计规范规定沥青面层、半刚性基层、下 基层、刚性基层层底拉应力作为沥青路面结构设计的第2 项设计控制指标：
σR= σsp/Ks
路面结构厚度设计方程式与设计参数
路面厚度验算阶段主要考察拟定的路面结构在经受设计使 用期当量标准轴载的反复作用之后，是否满足两项设计指 标的要求：
结构层材料抗弯拉强度
按照试验规程测得，也可采用劈裂试验
计算弯沉和层底拉应力的计算
应用弹性层状体系理论计算双轮隙的路表弯沉时，由于弹 性层状体系理论计算过程的复杂性，一般均需通过计算机 进行求解。早期在计算机未能遍及时，许多科技工作者通 过大量的研究工作，提出了多种图解法和表解法以及简化 公式方法。
1、三层路面结构计算弯沉和拉应力的简化计算公式 ld=1000l1F
2、查图法 理论弯沉
aL为理论弯沉，取泊松比μ1= μ1=0.25， μ0=0.35
新建路面厚度设计
1）设计步骤 2）设计示例
路面竣工验收指标
要求在竣工后第一年的不利季节，用标准轴载BZZ-100 轮隙下实测弯沉代表值lr必须小于验收弯沉值la。
（4）测定者吹哨发令指挥汽车缓慢前进，百分表随路面 变形的增加而持续向前移动。当表针转动到最大值时，迅 速读取初读数L1。汽车仍在继续前进，表针反向回转，待 汽车驶出弯沉影响半径（约3cm以上）后，吹口哨或挥动 指挥红旗，汽车停止。待表针回转稳定后，再次读取终读 数L2。汽车前进的速度宜为5km/h左右。
沥青路面结构设计原则
(1)因地制宜，合理选材 路面各结构层所用的材料，尤其是用量大的基、垫层材料， 应充分利用当地的天然材料、加工材料或工业副产品，以 减少运输费用和降低工程造价。同时还要注意吸取和应用 当地路面设计在选择材料方面的成功经验。
路面结构设计计算示例
课程名称：学生姓名：学生学号：专业班级：指导教师：年月日路面结构设计计算1 试验数据处理1.1 路基干湿状态和回弹模量1.1.1 路基干湿状态路基土为粘性土，地下水位距路床顶面高度0.98m~1.85m。
查路基临界高度参考值表可知IV5区H1=1.7~1.9m，H2=1.3~1.4m，H3=0.9~1.0m，本路段路基处于过湿~中湿状态。
1.1.2 土基回弹模量1) 承载板试验表1.1 承载板试验数据承载板压力（MPa）回弹变形（0.01mm)拟合后的回弹变形(0.01mm)0.02 20 100.04 35 250.06 50 410.08 65 570.10 80 720.15 119 剔除0.20 169 剔除0.25 220 剔除计算路基回弹模量时，只采用回弹变形小于1mm的数据，明显偏离拟合直线的点可剔除。
拟合过程如图所示：路基回弹模量：2101011000(1)4nii nii pDE lπμ===-=∑∑2）贝克曼梁弯沉试验表1.2 弯沉试验数据测点 回弹弯沉（0.01mm ）1 1552 1823 1704 1745 1576 2007 1478 1739 172 10 207 11 209 12 210 13 172 14170根据试验数据：l =15.85(0.01mm)S =l20.56(0.01mm)式中：l ——回弹弯沉的平均值（0.01mm ）；S ——回弹弯沉测定值的标准差（0.01mm ）； l i ——各测点的回弹弯沉值（0.01mm ）； n ——测点总数。
根据规范要求，剔除超出(2~3)l S ±的测试数据，重新计算弯沉有效数据的平均值和标准差。
计算代表弯沉值：1174.79 1.64515.85200.86(0.01mm)a l l Z S -=+=+⨯= lZ a 为保证率系数，高速公路、一级公路取2.0，二、三级公路取1.645，四级公路取1.5。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
7.2路面结构设计7.2.1路面结构设计步骤新建沥青路面按以下步骤进行路面结构设计：(1) 根据设计任务书和路面等级及面层类型，计算设计年限内一个车道的累计当量轴次和设计弯沉值。
(2) 按路基土类型和干湿状态，将路基划分为几个路段，确定路段回弹模量值。
(3) 根据已有经验和规范推荐的路面结构，拟定几中可能的路面结构组合及厚度方案，根据选用的材料进行配合比实验及测定结构层材料的抗压回弹模量、抗拉强度，确定各结构层材料设计参数。
(4) 根据设计弯沉值计算路面厚度。
对二级公路沥青混凝土面层和半刚性基层材料的基层、底基层，应验算拉应力是否满足容许拉应力的要求。
如不满足要求，或调整路面结构层厚度，或变更路面结构层组合，或调整材料配合比，提高材料极限抗拉强度，再重新计算。
7.2.2 路面结构层计算该路位于中原黄河冲积平原区，地质条件一般为a）第一层：冲积土；b）第二层：粘质土；c）第三层：岩石。
平原区二级汽车专用沥青混凝土公路，路面使用年限为12年，年预测平均增长率为6%。
（1）轴载分析本设计的累计当量轴次的计算以双轮组单轴载100kN为标准轴载，以BZZ-100表示。
标准轴载的计算参数按表7-1确定。
表7-1标准轴载计算参数表7-2起始年交通量表1）以设计弯沉为指标及验算沥青层层底拉应力 ① 轴载换算各级轴载换算采用如下计算公式：4.351121()ki i i p N c c n p==∑ （7-1） 式中：N 1—标准轴载的当量轴次，次/日；n i —被换算车辆的各级轴载作用次数，次/日； P —标准轴载，kN ；P i —被换算车辆的各级轴载，kN ； k —被换算车辆类型；C 1—轴数系数，C 1=1+1.2（m -1），m 是轴数。
当轴间距大于3m 时，按单独的一个轴载计算，当轴间距小于3m 时，应考虑轴系数； C 2—轮组系数，单轮组为6.4，双轮组为1.0，四轮组为0.38。
计算结果如下表7-3所示。
表7-3 轴载换算结果表（弯沉）注：轴载小于25kN 的轴载作用不计。
② 累计当量轴次为：112[(1)1]365(10.06)1365682.770.600.062522505t e N N γηγ+-⨯=+-=⨯⨯⨯=次（7-2）式中：N e —累计当量轴次；η—车道系数，规范规定二级公路η值为0.60~0.70，取0.60； t —路面使用年限，二级公路取12年；γ—年预测平均增长率，二级路取6%；N 1—标准轴载的当量轴次，次/日。
2）验算半刚性基层层底拉应力中的累计当量轴次 ① 轴载换算验算半刚性基层层底拉应力的轴载换算公式为：N 1'=∑C 1'*C 2'*n i (p i /p)8 （7-3）计算结果如表7-4所示。
表7-4 轴载换算结果表（半刚性基层层底拉应力） 注：轴载小于50kN 的轴载作用不计。
② 累计当量轴次参数值同上，累计当量轴次N e '为：''112[(1)1]365(10.06)1365694.650.600.062566396t e N N γηγ+-⨯=+-=⨯⨯⨯=次（7-4）（2）路面结构组合材料选取经计算路面设计使用年限内一个车道上累计标准轴次为250万次左右，根据规范推荐结构，并考虑到当地材料供用条件，决定面层采用沥青混凝土路面（6cm ），基层采用水泥混凝土稳定基层（水泥碎石15cm ），底基层采用石灰稳定土（厚度待定）。
（3）各层材料的抗压模量与劈裂强度的选定查邓学均主编的《路基路面工程》表14-13、14-14，得到各层材料的抗压模量和劈裂强度。
路面设计弯沉值计算路面结构厚度时，取20℃的抗压模量，中粒式密级配沥青混凝土E 1=1400Mpa ，验算层底弯拉应力时，取15℃的抗压模量，中粒式沥青混凝土E 1=1800 Mpa 。
水泥稳定碎石E 2=1300 Mpa ；石灰稳定土E 3=600 Mpa 。
各层材料劈裂强度：中粒式沥青混凝土1σ=1.2 Mpa ；水泥稳定碎石2σ=0.5 Mpa ；石灰稳定土3σ=0.35 MPa 。
（4）土基回弹模量的确定该路段处于Ⅳ2区，为粘质土，稠度0.9，查邓学均主编的《路基路面工程》表14-9得土基回弹模量E 0=23.0Mpa 。
（5）设计指标的确定 ① 设计弯沉值d l0.2600d e c s b l N A A A -= （7-5）式中：d l —路面设计弯沉值（0.01mm ）； A c —公路等级系数，二级公路为1.1； A s —面层类型系数，沥青混凝土面层为1.0；A b —基层类型系数，对半刚性基层、底基层总厚度等于或大于20cm 时，A b =1.0；所以：d l =600⨯2522505-0.2⨯1.1⨯1.0⨯1.0=34.61（0.01mm ） ② 各层材料容许层底拉应力/R SP S K σσ= （7-6）式中：R σ—路面结构层材料的容许拉应力，MPa ；SP σ—结构层材料的极限抗拉强度，MPa ，由实验确定。
我国公路沥青路面设计规范采用极限劈裂强度；S K —抗拉强度结构系数。
沥青混凝土面层： 0.220.220.09 1.025225050.09/ 1.1ec Ks A N A α⨯⨯===2.10/R SP S K σσ==1.2/2.10=0.57MPa水泥稳定碎石： 0.110.110.3525663960.35/ 1.1ec Ks N A ⨯===1.61/R SP S K σσ==0.5/1.61=0.31MPa石灰土：0.110.110.4525663960.45/ 1.1ec Ks N A ⨯===2.07/R SP S K σσ==0.35/2.07=0.17 MPa式中：A a —沥青混合料级配系数；细、中粒式沥青混凝土为1.0，粗粒式沥青混凝土为1.1；A c —公路等级系数，二级公路取1.1。
（6）设计资料总结经计算路面设计弯沉值为34.61（0.01mm ），相关设计资料汇总如表7-5。
表7-5 设计资料汇总表（7）确定石灰土层厚度 ① 计算容许弯沉值R l0.21.11.1 1.00.0632522505R c s e B l A A N β==⨯⨯=cm （7-7） 式中：R l —容许回弹弯沉值，cm ；N e —累计当量轴载作用次数；B —回归系数，取1.1； β—R l 随N 改变的变化率。
② 计算弯沉综合修正系数F0.360.360.380.3800.06323.0 1.63() 1.63()2210.650.7S lE F p δ⎛⎫⎛⎫==⨯⨯ ⎪⎪⨯⎝⎭⎝⎭=0.627 （7-8）式中：F —弯沉综合修正系数；S l —路面实测弯沉值，在计算路面厚度时，可用容许弯沉值；P 、δ—标准车型的轮胎接地压强（MPa ）和当量圆半径（cm ），通常P 取0.7MPa ，δ取10.65cm ； E 0—土基回弹模量。
③ 计算理论弯沉系数c a10.063140020.7210.650.627R c l E p Fαδ⨯⨯==⨯⨯⨯=9.43 （7-9）用三层体系为计算体系，将四层体系按照弯沉等效的原则换算为三层体系。
换算图式如图7-1所示。
图7-1 多层体系换算示意图由已知参数求得：60.56310.65hδ== ；2113000.931400E E ==；0223.00.01761300E E ==； 查邓学均主编的《路基路面工程》P 360页图14-14三层体系表面弯沉系数诺谟图，可得α=5.80，K 1=1.87。
由公式 21ca K K α=（7-10） 得： 219.435.8 1.87c K K αα==⨯=0.87由K 2=0.87，020.0176E E =，0.563h δ=，查诺谟图得： 3.3Hδ= 则 H=3.3×10.65==35.15cm ； ④ 计算石灰土底基层厚度h 3 根据公式 233 2.42.4235.15156001300H h h E E --===27.80 cm （7-11）取最小厚度h 3=28.0 cm 。
由于本路段属于Ⅳ2区，常年无冻土出现，因此不必进行防冻验算。
（8）各层底弯拉应力的验算先把四层体系换算成当量三层体系，此时第一层用15℃抗压模量，其余各层抗压模量不变，换算成当量层三层体系如图7-2所示。
图7-2 体系换算示意图① 确定允许弯拉应力查表知沥青混凝土和石灰土的抗弯拉强度分别为：1.2A S =MPa ，0.35L S =MPa ；沥青混凝土和石灰土的抗拉强度结构系数分别为：0.20.20.120.122522505 2.081.1SA e C K N A ==⨯= (7-12) 0.10.10.40.42566396 1.591.1SL e C K N A =⨯=⨯= (7-13) 其容许弯拉应力分别为：1.20.582.08A RA SAS K σ===MPa (7-14)0.350.221.59L RL SL S K σ===MPa (7-15)② 验算弯拉应力沥青混凝土层和水泥稳定碎石的计算回弹模量分为E 1=1800MPa ，E 2=1300MPa ，石灰土为E 3=600 MPa 。
a ）结构上层等效换算：16h h ==cm 换算公式为：23152863.42H h h ==⨯=cm (7-16)又60.56310.65hδ==，2113001800E E ==0.72，换算后的三层体系其上层及中 下层间均是连续接触，查诺谟图知σ为负值，故112r p m m σσ=为负值。
0.20.20.120.122522505 2.081.1s e c K N A ==⨯= (7-17) 11.20.582.08A RA r S S K σσ===> (7-18) 即面层设计满足要求。
b ）验算石灰土层的弯拉应力215h h h === 21.5cm (7-19)由323.00.038600E E ==，2810.65Hδ==2.63，查诺谟图可得0.34σ=； 又320.33E E =，查诺谟图可得1n =1.04；以及21.5 2.0210.65h δ==，查诺谟图可得20.78n =。
120.70.34 1.040.780.19L p n n σσ==⨯⨯⨯=MPa (7-20)可见，L RL σσ<设计满足要求。
故h 3=28cm 也满足要求。
综上所述，路面结构各层厚度分别取h 1=6cm ，h 2=15cm ，h 3=28cm 。
经过上述的设计，计算及验算，最终拟定路面结构图如图7-3所示。
水泥稳定碎石土基石灰土中粒式沥青混凝土图7-3 路面结构示意图。
