超声波加湿器电路图锦集
超声波加湿器的检修方法及实例
超声波加湿器的检修方法及实例超声波加热器的检修方法及实例超声波加湿器是我国北方和西部高寒干燥地区大中城市家庭使用的一种环保型家电，能调节室内空气，增加湿度，消除静电，消毒除尘，防病健身，滋润皮 , 肤。
这种小家电一般都不带维修电路图，现在根据维修中接触到的多种型号加湿器，着重介绍一种新型欧牌超声波加湿器电路和维修，供参考。
一、电路和工作原理整机电路如图1 所示，主要有电源和超声波振荡两部分电路组成。
电源由 AC220V 市电通过以场效应管 (4N60B) 作振荡的开关稳压电源，输出 38V 和 12V 两路。
其中 38V 供超声波振荡电路； 12V 供直流电机FA( 风扇) 。
图中VR2(5.1k Ω ) 为调节雾化加湿程度控制器，LED1( 红色 ) 为缺水指示灯 ( 该家电应注意随时加水 ) ， LED2 为 ( 绿色 ) 加湿指示灯。
该加湿器常见故障是不能加湿，风扇不转，但不能加湿的LED2 绿色指示灯并未亮。
此故障常见为电源供电部分发生故障较多，如 Fu(1.6A) 保险管熔断，若管内有严重发黑的痕迹，必有击穿短路现象，要仔细检查D1 ～ D4 ， C1 ， ZD9 ， Q3 和 IC1 、 IC2 、 D12 、 D13 等相关元件。
只有检查出故障原因后才能更换上同规格 1.6A 保险管通电。
其次是超声波振荡 Q2(BU406) 换能器件 DT 、 VT 干簧管、 C3 、 C4 、C5 等主要元件损坏或性能不良，导致超声波形成电路不能正常工作。
另外．虽然缺水指示灯 LED1 未亮。
但因盛水不足或电路 Q1 损坏，电路自动保护，加湿器也不工作。
风扇 FA 不能启动。
先查供电CT ∥ 2T5 接插件及 12V 电压是否正常，如没有 12V 电压，再查 D13 、 C4 是否击穿。
电机本身是否烧坏或其内部有无阻塞现象，可以更换电机或清洗加油。
加湿器使用功效降低。
主要是雾化湿气很弱。
调节 VR2 到最大也不见效，这除了供电不足，超声波振荡电路性能变劣，换能器件 DT 性能不良外，还有使用中未及时清除盛水池内水垢及加水水质差等。
超声波原理图

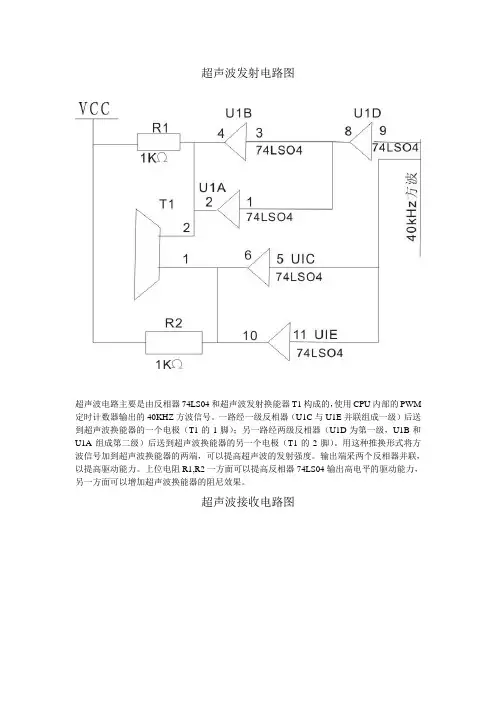

超声波发射电路图
超声波电路主要是由反相器74LS04和超声波发射换能器T1构成的，使用CPU内部的PWM 定时计数器输出的40KHZ方波信号。
一路经一级反相器（U1C与U1E并联组成一级）后送到超声波换能器的一个电极（T1的1脚）；另一路经两级反相器（U1D为第一级，U1B和U1A组成第二级）后送到超声波换能器的另一个电极（T1的2脚）。
用这种推换形式将方波信号加到超声波换能器的两端，可以提高超声波的发射强度。
输出端采两个反相器并联，以提高驱动能力。
上位电阻R1,R2一方面可以提高反相器74LS04输出高电平的驱动能力，另一方面可以增加超声波换能器的阻尼效果。
超声波接收电路图
超声波接收电路原理图如图所示，CX20106A是一款红外检测波接收的专业芯片，常用于电视机红外遥控接收器。
其优点是简单易用，电路连接简单，且减小了生产调试的麻烦。
当CX20106A接收到40KHZ的信号时，会在第7脚产生一个低电平下降脉冲，这个信号可以接收到ARM的外部中断引脚作为中断信号输出。
超声波加湿器驱动电路原理
超声波加湿器驱动电路原理
超声波加湿器驱动电路原理是利用220V交流电经变压器降压，再经整流、滤波后，输出48V直流电，作为超声波振荡电路的工作电源。
具体如下：
1、220V市电通过变压器降压，经D1-D4桥式整流、滤波后得到48V 电压，给超声波振荡电路供电。
2、48V经R4、W1、W2分压送至晶体管V基极，V开始导通。
由于有电感元件L1-L3的反电势作用，晶体管V不能瞬间饱和，通过电容C4、C5和L3的反馈，使V饱和导通。
3、电感L上的电流不能突变，又因L1、L2和L3的极性相反，使得V 的电流开始减小，通过正反馈电容C
4、C5，使V的b-e极电流进一步减小直至截止。
4、电感L的作用，使V又从截止到饱和，周而复始形成超声波振荡。
2款实用的超声波发生器电路图解
2款实用的超声波发生器电路图解
例一、多功能超声波发生器电路
见图①
图①超声波发生器电路图
工作原理如下:
AC220v市电经D1一D4桥式整流后在经过电容C1丶C2滤波后获得300v左右的直流电压，再经电阻R给BG2提供偏置电压，使BG2首先导通。
逆变变压器B共有4个绕组n1、n2、n3、n4绕于同一个高频磁芯上。
当BG1、BG2见图②
图②13005开关三极管
轮流导通与截止，使逆变电路进入振荡状态时，在绕组n4上输出AC24v电压，连接压电陶瓷片即可输出超声波。
此电路可作为清洗金属件机，可作为超声波雾化机，也可作为电子变压器。
例2、用于鱼缸加氧的超声波发生器
见图①
图①微型超声波发生器电路图
见图①工作原理:
本例是一个微型超声波发生器电路，用于鱼缸加氧。
电路釆用lC555时基集成电路，外围元件少。
电路中IC555电路接成无稳态多谐振荡器，振荡频率受电位器RP控制，可以在20kHz一40kH之间调节。
超声波信号由Ic555时基集成电路3脚输出，经电容C3耦合经变压器升压后，驱动压电陶瓷片B发出超声波。
超声波在水面可产生强烈的空气作用，使鱼缸内产生许多小泡泡，气泡中的气体来自空气，从而达到向水中加氧的目的。
元件选择: 变压器T可釆用老式晶体管收音机的输入输出变压器代替，也可以用铁氧体磁芯绕制。
B为Φ27一Φ35mm的压电陶瓷片，见图②
图②压电陶瓷片
将其装入带孔的小塑料盒内，使用时把它放入水中，调整BP 可观察到小孔向外冒出的小气泡，气泡越多越好，就成功了! 以上2例超声波发生器电路简单、用途广泛，实用各种场合。

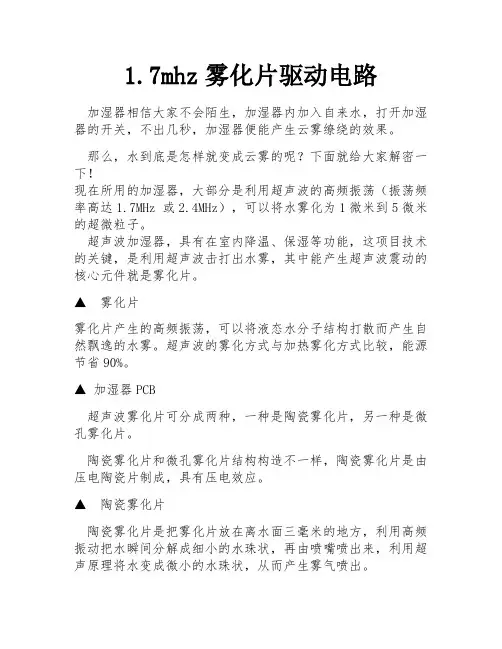

1.7mhz雾化片驱动电路
1.7mhz雾化片驱动电路加湿器相信大家不会陌生，加湿器内加入自来水，打开加湿器的开关，不出几秒，加湿器便能产生云雾缭绕的效果。
那么，水到底是怎样就变成云雾的呢？下面就给大家解密一下！现在所用的加湿器，大部分是利用超声波的高频振荡（振荡频率高达1.7MHz 或2.4MHz），可以将水雾化为1微米到5微米的超微粒子。
超声波加湿器，具有在室内降温、保湿等功能，这项目技术的关键，是利用超声波击打出水雾，其中能产生超声波震动的核心元件就是雾化片。
▲雾化片雾化片产生的高频振荡，可以将液态水分子结构打散而产生自然飘逸的水雾。
超声波的雾化方式与加热雾化方式比较，能源节省90%。
▲ 加湿器PCB超声波雾化片可分成两种，一种是陶瓷雾化片，另一种是微孔雾化片。
陶瓷雾化片和微孔雾化片结构构造不一样，陶瓷雾化片是由压电陶瓷片制成，具有压电效应。
▲陶瓷雾化片陶瓷雾化片是把雾化片放在离水面三毫米的地方，利用高频振动把水瞬间分解成细小的水珠状，再由喷嘴喷出来，利用超声原理将水变成微小的水珠状，从而产生雾气喷出。
陶瓷雾化片需要较大的电压来带动，常规是都是24V~48V电压，所以比微孔雾化片的功率要大。
而微孔雾化片是由钢片穿孔而成，微孔雾化片是通过中间细微孔，由海绵吸棒把水吸上来，由雾化片中间细孔喷出。
▲微孔雾化片小型加湿器里面用到最多的是微孔雾化片，功率是比较小的。
雾化片的常用尺寸有13.8mm、16mm、20mm，最大的有25mm。
雾化片的频率有108kHz、110kHz、150kHz、160kHz、1700kHz。
接下来，分享几个雾化片驱动的几个电路，供大家参考。
分立元件驱动方式该超声波加湿器电路由电源电路、振荡器电路和水位控制电路组成。
交流220V电压经变压器降压，然后经过桥式整流滤波电路，为水位控制电路和振荡器提供工作电压。
在水位检测电极检测到有水时，整流后的直流电压经两个水位电极之间水的电阻，为V1的集电极提供工作电压，使V1导通，V1导通后V2也导通，为振荡器提供偏置电压。
超声波加湿器电路图概要
超声波加湿器电路图2010-04-24 20:49:48| 分类：设备维修| 标签：|举报|字号大中小订阅超声换能器一工作就使最底层的一片压电陶瓷片某一处或多处振裂，即使更换新片也无济于事，而其它五块却无任何问题，试再次更换新的仍是最底面与铁柱相接触的那一片瞬间产生几道裂纹，再次开关机裂纹不再扩大，但肯定会影响使用寿命，因为已经坏掉了几个，寿命一般只能用一个月左右，真是纳闷至极，不知谁能解释这个问题，请回复，在此深表感谢。
对此厂家也没能作出一个合适的解释，希望专家们多多指教。
超声波换能器常见问题：超声波振子受潮，可以用兆欧表检查与换能器相连接的插头，其中2脚为超声波换能器的正极，3脚是换能器的负极而且与换能器的外壳相连。
检查，2 3 脚间的绝缘电阻值就可以判断基本情况，一般要求绝缘电阻大于30兆欧以上。
如果达不到这个绝缘电阻值，一般是换能器受潮，可以把换能器整体（不包括喷塑外壳）放进烘箱设定100 ℃左右烘干3小时或者使用电吹风去潮至阻值正常为止。
换能器振子打火，陶瓷材料碎裂，可以用肉眼和兆欧表结合检查，一般作为应急处理的措施，可以把个别损坏的振子断开，不会影响到别的振子正常使用。
振子脱胶，我们的换能器是采用胶结，螺钉紧固双重保证工艺，在一般情况下不会出现这种情况，由于螺钉的作用，振子脱胶后不会从振动面上落下，一般的判断方法是用手轻摇振子的尾部，仔细观察振动面的胶水情况做出判断。
一般振子出现脱胶以后超声波电源输出的功率正常，但是由于振子与振动面连接不好，振动面的振动效果不好，长时间后可能会烧坏振子。
振子脱胶的处理方法是比较麻烦的，一般情况只能送回生产厂家解决。
避免振子脱胶最有效的方法是平时使用中注意不撞击振动面。
振动面穿孔，一般换能器满负荷使用年以后可能会出现振动面穿孔的情况，这是由于振动面的不锈钢板长时间高频振动疲劳所至，振动面穿孔说明换能器的使用寿命已经到了，一般只能更换。
超声波加湿器电路图加湿器在冬季取暖的北方越来越受到欢迎，维修量也随之增加。
加湿器原理与维修
本文提供几种常见机型电路图并就其基本原理和维修方法介绍如下：加湿器基本结构如图一所示，由电源电路、控制电路、振荡电路与风机和换能器（压电陶瓷片）组成。
电源部分有两种供电方式，一种是变压器降压整流滤波后为振荡电路供电，如图二ZS2-45型。
因变压器过载能力强而被广泛机型采用。
另一种是由开关电源供电，特点是重量明显减小，电源效率高，如图三半球牌C J-380D。
控制电路包括缺水检测、缺水指示和雾量调整电路。
缺水检测有两种方式，一是干簧管配合漂浮磁环检测方式，目前大多机型都采用此方式。
如图四桑普SC 25A型，不缺水时包在泡沫塑料中的磁环被水漂浮起来，磁场使干簧管常开触点闭合，接通电源给振荡管提供偏置，振荡电路开始工作。
当缺水时随着水面下降磁环离开干簧管受控区，干簧管触点释放，振荡管失去偏置而停振，加湿器处于待机状态。
另一种是水面探针检测方式，如图五琦丽牌加湿器。
加湿器的振荡管集电极是直接固定在换能片金属框架上的（是很好的水冷散热片）。
因振荡管集电极是电源正极，所以水和探针为振荡管提供了偏置通路。
当水面降到离开探针时，偏置通路被断开，加湿器进入待机状态。
缺水指示都采用发光二极管点亮来指示，图六康福尔SPS-818和图三半球牌CJ-380D是通过PNP三极管在干簧管断开后基极处于低电位而导通点亮发光二极管的。
有的机型则没有缺水指示，如图七国萃和图八亚都。
雾量调整电路在所有的加湿器电路中都是通过调整面板上设置的电位器（起可调电阻作用）来调节振荡管的偏置实现的，这部分电路与缺水检查电路是串联的。
为确保振荡管不会因偏置过高而损坏，电源电压都经过电阻分压和一个可调电阻压降后提供给雾量调整电位器的。
经调整后的偏置电压通过电感电阻加到振荡管基极，使振荡管能在截至状态和最强振荡状态之间变化。
振荡电路由功率三极管和外围电容电感组成三点式振荡电路，这部分的电路在所有加湿器电路中几乎是一样的，电路振荡频率约0.65MHZ。
超声波加湿器电路图
超声波加湿器电路图超声换能器一工作就使最底层的一片压电陶瓷片某一处或多处振裂，即使更换新片也无济于事，而其它五块却无任何问题，试再次更换新的仍是最底面与铁柱相接触的那一片瞬间产生几道裂纹，再次开关机裂纹不再扩大，但肯定会影响使用寿命，因为已经坏掉了几个，寿命一般只能用一个月左右，真是纳闷至极，不知谁能解释这个问题，请回复，在此深表感谢。
对此厂家也没能作出一个合适的解释，希望专家们多多指教。
超声波换能器常见问题：超声波振子受潮，可以用兆欧表检查与换能器相连接的插头，其中2脚为超声波换能器的正极，3脚是换能器的负极而且与换能器的外壳相连。
检查，23脚间的绝缘电阻值就可以判断基本情况，一般要求绝缘电阻大于30兆欧以上。
如果达不到这个绝缘电阻值，一般是换能器受潮，可以把换能器整体（不包括喷塑外壳）放进烘箱设定100 C左右烘干3小时或者使用电吹风去潮至阻值正常为止。
换能器振子打火，陶瓷材料碎裂，可以用肉眼和兆欧表结合检查，一般作为应急处理的措施，可以把个别损坏的振子断开，不会影响到别的振子正常使用。
振子脱胶，我们的换能器是采用胶结，螺钉紧固双重保证工艺，在一般情况下不会出现这种情况，由于螺钉的作用，振子脱胶后不会从振动面上落下，一般的判断方法是用手轻摇振子的尾部，仔细观察振动面的胶水情况做出判断。
一般振子出现脱胶以后超声波电源输出的功率正常，但是由于振子与振动面连接不好，振动面的振动效果不好，长时间后可能会烧坏振子。
振子脱胶的处理方法是比较麻烦的，一般情况只能送回生产厂家解决。
避免振子脱胶最有效的方法是平时使用中注意不撞击振动面。
振动面穿孔，一般换能器满负荷使用年以后可能会出现振动面穿孔的情况，这是由于振动面的不锈钢板长时间高频振动疲劳所至，振动面穿孔说明换能器的使用寿命已经到了，一般只能更换。
超声波加湿器电路图加湿器在冬季取暖的北方越来越受到欢迎，维修量也随之增加。
本文提供几种常见机型电路图并就其基本原理和维修方法介绍如下：加湿器基本结构如图一所示，由电源电路、控制电路、振荡电路与风机和换能器（压电陶瓷片）组成。
加湿器介绍及原理图
目前市场上的家用加湿器一般采用超声波方式将水雾化，并通过风机将雾化的水汽吹出壳体，从而达到加湿空气的效果，其电气原理图如附图所示。
市电经过开关电源后，输出两路电压36V和12V。
其中36V供电水汽雾化模块.12V供电风机。
电路中，D1、D2分别是缺水指示灯和工作指示灯;干簧管为液位检测开关;RT1为雾气大小调节电位器。
以02为核心及其外围电路为超声波发生电路。
一、加漫器的工作原理接通电源后.开关电源输出36V和12V。
当储水罐尚未放到底座或储水罐内缺水时，磁铁远离干簧管，干簧管弹开.Ql导通，缺水指示灯Dl亮，工作指示灯D2灭;Q2基极无电压，超声波发生电路不起振。
当储水罐加入适量水后，磁铁靠近干簧管，干簧管吸合，QI因其基极变为高电平而截止.同时D2亮，Dl灭，电流经干簧管，并由R3、R6分压后，经R5、RT1送到超声波发生电路，超声波发生电路起振，从而产生雾气，由风机吹出壳体，达到室内加湿空气的效果。
二、常见故障检修[例1]雾化的水汽不能吹出壳体。
检修：打开加温器，插上电源，发现风机不转。
去除风机后，测量开关电源输出12V.正常，则判断风机坏，更换风机后，故障排除。
[例2]通电无反应。
检修：接通电源，测量36V、12V均无输出，判断为开关电源故障。
拆开开关电源检查，其整流部分有发黑情况，经测量，整流二极管(1N4007)损坏一只，更换后，故障排除。
[例3]水汽雾化很弱，调节旋钮不起作用。
‘检修：经测量36V、12V均输出正常，Q2也无击穿现象，各阻容件无烧黑情况，但发现储水罐污垢较多，换能器件表面及水池底部池壁上都积了一层水垢，用餐洗净彻底清除后通电，雾化效果恢复正常。
提示：在日常使用中，加湿器的很多故障都是水垢造成的，因此应经常清洗加湿器的储水罐及液位检测部分，防止污垢沉积，有条件的可以考虑用纯净水作为加湿器用水。
超声波加湿器电路图
超声波加湿器电路图设备维修 2010-04-24 20:49:48 阅读1851 评论2 字号：大中小订阅超声换能器一工作就使最底层的一片压电陶瓷片某一处或多处振裂，即使更换新片也无济于事，而其它五块却无任何问题，试再次更换新的仍是最底面与铁柱相接触的那一片瞬间产生几道裂纹，再次开关机裂纹不再扩大，但肯定会影响使用寿命，因为已经坏掉了几个，寿命一般只能用一个月左右，真是纳闷至极，不知谁能解释这个问题，请回复，在此深表感谢。
对此厂家也没能作出一个合适的解释，希望专家们多多指教。
超声波换能器常见问题：超声波振子受潮，可以用兆欧表检查与换能器相连接的插头，其中2脚为超声波换能器的正极， 3脚是换能器的负极而且与换能器的外壳相连。
检查，2 3 脚间的绝缘电阻值就可以判断基本情况，一般要求绝缘电阻大于30兆欧以上。
如果达不到这个绝缘电阻值，一般是换能器受潮，可以把换能器整体（不包括喷塑外壳）放进烘箱设定100 ℃左右烘干3小时或者使用电吹风去潮至阻值正常为止。
换能器振子打火，陶瓷材料碎裂，可以用肉眼和兆欧表结合检查，一般作为应急处理的措施，可以把个别损坏的振子断开，不会影响到别的振子正常使用。
振子脱胶，我们的换能器是采用胶结，螺钉紧固双重保证工艺，在一般情况下不会出现这种情况，由于螺钉的作用，振子脱胶后不会从振动面上落下，一般的判断方法是用手轻摇振子的尾部，仔细观察振动面的胶水情况做专业知识整理分享出判断。
一般振子出现脱胶以后超声波电源输出的功率正常，但是由于振子与振动面连接不好，振动面的振动效果不好，长时间后可能会烧坏振子。
振子脱胶的处理方法是比较麻烦的，一般情况只能送回生产厂家解决。
避免振子脱胶最有效的方法是平时使用中注意不撞击振动面。
振动面穿孔，一般换能器满负荷使用年以后可能会出现振动面穿孔的情况，这是由于振动面的不锈钢板长时间高频振动疲劳所至，振动面穿孔说明换能器的使用寿命已经到了，一般只能更换。
超声波加湿器电路图
超声波加湿器电路图设备维修2010-04-24 20:49:48 阅读1851 评论2 字号：大中小订阅超声换能器一工作就使最底层的一片压电陶瓷片某一处或多处振裂，即使更换新片也无济于事，而其它五块却无任何问题，试再次更换新的仍是最底面与铁柱相接触的那一片瞬间产生几道裂纹，再次开关机裂纹不再扩大，但肯定会影响使用寿命，因为已经坏掉了几个，寿命一般只能用一个月左右，真是纳闷至极，不知谁能解释这个问题，请回复，在此深表感谢。
对此厂家也没能作出一个合适的解释，希望专家们多多指教。
超声波换能器常见问题：超声波振子受潮，可以用兆欧表检查与换能器相连接的插头，其中2脚为超声波换能器的正极，3脚是换能器的负极而且与换能器的外壳相连。
检查，2 3 脚间的绝缘电阻值就可以判断基本情况，一般要求绝缘电阻大于30兆欧以上。
如果达不到这个绝缘电阻值，一般是换能器受潮，可以把换能器整体（不包括喷塑外壳）放进烘箱设定100 ℃左右烘干3小时或者使用电吹风去潮至阻值正常为止。
换能器振子打火，陶瓷材料碎裂，可以用肉眼和兆欧表结合检查，一般作为应急处理的措施，可以把个别损坏的振子断开，不会影响到别的振子正常使用。
振子脱胶，我们的换能器是采用胶结，螺钉紧固双重保证工艺，在一般情况下不会出现这种情况，由于螺钉的作用，振子脱胶后不会从振动面上落下，一般的判断方法是用手轻摇振子的尾部，仔细观察振动面的胶水情况做出判断。
一般振子出现脱胶以后超声波电源输出的功率正常，但是由于振子与振动面连接不好，振动面的振动效果不好，长时间后可能会烧坏振子。
振子脱胶的处理方法是比较麻烦的，一般情况只能送回生产厂家解决。
避免振子脱胶最有效的方法是平时使用中注意不撞击振动面。
振动面穿孔，一般换能器满负荷使用年以后可能会出现振动面穿孔的情况，这是由于振动面的不锈钢板长时间高频振动疲劳所至，振动面穿孔说明换能器的使用寿命已经到了，一般只能更换。
超声波加湿器电路图加湿器在冬季取暖的北方越来越受到欢迎，维修量也随之增加。
对超声波加湿器进行智能化改造
对超声波加湿器进行智能化改造展开全文前一段时间，我感觉空气比较干燥，就买了一个 10 块钱包邮的超声波加湿器用来加湿（见图 1）。
图 1 超声波加湿器我手头有一个 SHT31-F 温 / 湿度传感器（见图2），这个传感器功耗低、精度高、反应快，还具有十分实用的防尘功能。
我准备用它来对买来的超声波加湿器做智能化的改造。
图 2 SHT31-F 温 / 湿度传感器制作思路超声波加湿器上有个微动开关，按一下就开始加湿，再按一下就间断加湿，再按一下就关闭。
这样，我只需要找到超声波加湿器内部电路板上连接着微动开关的两个焊点，以继电器连接它们，用Arduino 控制继电器通断，模拟人按下的动作，就可以实现控制超声波加湿器工作的目的。
SHT31-F 传感器将收集到的温/ 湿度发送到Arduino，Arduino 将当前湿度和目标湿度进行对比，根据对比结果智能控制超声波加湿器的开和关。
改造需要准备的材料如附表和图3 所示。
图 3 改造需要准备的部分材料对超声波加湿器的改造1. 拆开超声波加湿器。
超声波加湿器的工作原理是将水送到雾化片处，将水打成水雾，送出来。
图中棉棒的作用是连接蓄水池和雾化片，将水不断地送到雾化片处。
2.超声波加湿器的关键部分都在盖子上，包括雾化片和电路板。
3.将超声波加湿器的电路板拆下，用万用表蜂鸣挡来找和微动开关连接在一起的两个焊点。
4.电路板右上角那个 8 引脚的 IC 的第4 引脚和第 8 引脚分别连在了微动开关两端。
5.我将超声波加湿器的盖子用小刀掏一个洞，这个洞用来穿后边要用到的导线。
6，导线包括两根控制超声波加湿器工作的线（一根VCC 和一根GND）。
7.超声波加湿器这边的改造就完成了。
绿线和蓝线连在继电器的NO 和COM 端，红线和黑线分别连接 Arduino提供的 VCC 和 GND。
Arduino控制部分我需要多说一下这个360°旋转编码器（见图4），它常见于某些控制面板上，用于选择操作。
40kHZ超声波收发电路原理图大全
40kHZ超声波收发电路原理图大全40kHZ超声波发射电路(1)40kHZ超声波发射电路之一，由F1~F3三门振荡器在F3的输出为40kHZ方波，工作频率主要由C1、R1和RP决定，用RP可调电阻来调节频率。
F3的输出激励换能器T40-16的一端和反向器F4，F4输出激励换能器T40-16的另一端，因此，加入F4使激励电压提高了一倍。
电容C3、C2平衡F3和F4的输出，使波形稳定。
电路中反向器F1~F4用CC4069六反向器中的四个反向器，剩余两个不用（输入端应接地）。
电源用9V叠层电池。
测量F3输出频率应为40kHZ±2kHZ，否则应调节RP。
发射超声波信号大于8m。
40kHZ超声波发射电路(2)40kHZ超声波发射电路之二，电路中晶体管VT1、VT2组成强反馈稳频振荡器，振荡频率等于超声波换能器T40-16的共振频率。
T40-16是反馈耦合元件，对于电路来说又是输出换能器。
T40-16两端的振荡波形近似于方波，电压振幅接近电源电压。
S是电源开关，按一下S，便能驱动T40-16发射出一串40kHZ超声波信号。
电路工作电压9V，工作电流约25mA。
发射超声波信号大于8m。
电路不需调试即可工作。
40kHZ超声波发射电路(3)40kHZ超声波发射电路之三，由VT1、VT2组成正反馈回授振荡器。
电路的振荡频率决定于反馈元件的T40-16，其谐振频率为40kHZ±2kHZ。
频率稳定性好，不需作任何调整，并由T40-16作为换能器发出40kHZ的超声波信号。
电感L1与电容C2调谐在40kHZ起作谐振作用。
本电路适应电压较宽（3~12V），且频率不变。
电感采用固定式，电感量5.1mH。
整机工作电流约25mA。
发射超声波信号大于8m。
40kHZ超声波发射电路(4)40kHZ超声波发射电路之四，它主要由四与非门电路CC4011完成振荡及驱动功能，通过超声换能器T40-16辐射出超声波去控制接收机。
超声波传感器电路图合辑1
超声波传感器电路图合辑1
一．掌声开关电路 (1)
二．声控录音电路 (2)
三．声控接通电路 (3)
四．哨声控制电路 (4)
五．对讲机说话时自动关闭收音系统电路 (5)
六．声控FM发射器电路图1 (6)
七．AE传感器实用电路图 (7)
八．采用MOS时基电路和功率MOS晶体管的超声波发射器电路 (7)
九．自动调整电路实例电路图 (8)
十．自动调整电路的变化方法电路图 (8)
五．
．对讲机说
说
话时自
动关闭收
收
音系统电
电路
六．
．声控FM M发射器电路图1
七．
八．
．AE 传感．采用
M 感器实用电OS
时基电电路图
电路和功率率MOS
晶
体管的超超
声波发射射
器电路
路
九．
十．．自动调整
．自动调整整电路实
整电路的实例电路图
的变化方法图
法电路图。
电热加湿实验电路及图解
电热加湿实验电路及图解分析因本部门研发电热加湿需要，按下图组装简易控制电路，对选用部件进行实际工况的检测，现将原图及图解分析如下：加湿程序中，排水具有优先级，因此排水部件电压取自湿度开关前，不论需否加湿，皆可排水。
手动按钮M与排水间隔继电器Js1触点并联作用于排水继电器J3绕组及排水时间继电器Js2绕组，前两者任一个动作，均可引发后两者绕组得电。
J3绕组得电，常开触点（两组不同位置，这里分析上图左侧）接通，排水阀线圈得电动作同时排水灯D3亮；Js2延长排水时间后动作使排水间隔继电器Js1绕组失电，复位重新计时，Js1触点恢复，排水结束。
低位浮子F1、高位浮子F2取湿度开关控制后电压，二者分别控制低位继电器J1和高位继电器J2，两者均为水位上升触点闭合。
低位浮子F1闭合点略高于电热管发热区顶点，高位浮子F2闭合点高于低位约20mm，采用两浮子主要为防止浮子开关失效引发干烧问题。
排水继电器J3触点（上图右侧组）COM端取湿度开关后电压，湿度开关闭合且J3触点不动作（即不在排水状态）时才可能触发上水及加湿接触器动作。
当开机需加湿无水时两浮子均断开，J1 、J2均不动作，J3、J1常闭触点接通D5灯亮表示缺水，J3、J2常闭触点接通D2灯亮同时上水阀得电上水，此时接触器部分无电。
当水升至低位浮子闭合点后，F1接通，J2不动作继续上水，J1得电动作，接触器吸合加湿，同时D1亮。
热保护灯D4因被热保护短接不亮。
当水升至F2闭合点，J2动作上水停止。
水位下降触发F2后继续上水。
一旦上水失败，水位降至F1闭合点下，J1动作，接触器失电，D5灯亮报缺水。
（设计时初加湿缺水允许，次缺水锁定报故障）。
接触器工作过程中，一旦异常罐体过热，突跳式热保护RJ 断开，接触器失去N线断开，热保护灯D4不再被短接点亮报警，（设计时锁定）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超声波加湿器电路图经典电路
设备维修
超声换能器一工作就使最底层的一片压电陶瓷片某一处或多处振裂，即使更换新片也无济于事，而其它五块却无任何问题，试再次更换新的仍是最底面与铁柱相接触的那一片瞬间产生几道裂纹，再次开关机裂纹不再扩大，但肯定会影响使用寿命，因为已经坏掉了几个，寿命一般只能用一个月左右，真是纳闷至极，不知谁能解释这个问题，请回复，在此深表感谢。
对此厂家也没能作出一个合适的解释，希望专家们多多指教。
超声波换能器常见问题：超声波振子受潮，可以用兆欧表检查与换能器相连接的插头，其中2脚为超声波换能器的正极，3脚是换能器的负极而且与换能器的外壳相连。
检查，2 3 脚间的绝缘电阻值就可以判断基本情况，一般要求绝缘电阻大于30兆欧以上。
如果达不到这个绝缘电阻值，一般是换能器受潮，可以把换能器整体（不包括喷塑外壳）放进烘箱设定100 ℃左右烘干3小时或者使用电吹风去潮至阻值正常为止。
换能器振子打火，陶瓷材料碎裂，可以用肉眼和兆欧表结合检查，一般作为应急处理的措施，可以把个别损坏的振子断开，不会影响
到别的振子正常使用。
振子脱胶，我们的换能器是采用胶结，螺钉紧固双重保证工艺，在一般情况下不会出现这种情况，由于螺钉的作用，振子脱胶后不会从振动面上落下，一般的判断方法是用手轻摇振子的尾部，仔细观察振动面的胶水情况做
出判断。
一般振子出现脱胶以后超声波电源输出的功率正常，但是由于振子与振动面连接不好，振动面的振动效果不好，长时间后可能会烧坏振子。
振子脱胶的处理方法是比较麻烦的，一般情况只能送回生产厂家解决。
避免振子脱胶最有效的方法是平时使用中注意不撞击振动面。
振动面穿孔，一般换能器满负荷使用年以后可能会出现振动面穿孔的情况，这是由于振动面的不锈钢板长时间高频振动疲劳所至，振动面穿孔说明换能器的使用寿命已经
到了，一般只能更换。
超声波加湿器电路图
加湿器在冬季取暖的北方越来越受到欢迎，维修量也随之增加。
本文提供几种常见机型电路图并就其基本原理和维修方法介绍如下：&qH;P [ g-b8b$@!r#g)N
加湿器基本结构如图一所示，由电源电路、控制电路、振荡电路与风机和换能器（压电陶瓷片）组成。
电源部分有两种供电方式，一种是变压器降压整流滤波后为振荡电路供电，如图二ZS2-45型。
因变压器过载能力强而被广泛机型采用。
另一种是由开关电源供电，特点是重量明显减小，电源效率高，如图三半球牌CJ-380D。
f |+|&u _ Y f
控制电路包括缺水检测、缺水指示和雾量调整电路。
缺水检测有两种方式，一是干簧管配合漂浮磁
环检测方式，目前大多机型都采用此方式。
如图四桑普SC 25A型，不缺水时包在泡沫塑料中的磁环被水漂浮起来，磁场使干簧管常开触点闭合，接通电源给振荡管提供偏置，振荡电路开始工作。
当缺水时随着水面下降磁环离开干簧管受控区，干簧管触点释放，振荡管失去偏置而停振，加湿器处于待机状态。
另一种是水面探针检测方式，如图五琦丽牌加湿器。
加湿器的振荡管集电极是直接固定在换能片金属框架上的（是很好的水冷散热片）。
因振荡管集电极是电源正极，所以水和探针为振荡管提供了偏置通路。
当水面降到离开探针时，偏置通路被断开，加湿器进入待机状态。
缺水指示都采用发光二极管点亮来指示，图六康福尔SPS-818和图三半球牌CJ-380D是通过PNP三极管在干簧管断开后基极处于低电位而导通点亮发光二极管的。
有的机型则没有缺水指示。
b o R L/s c o q$A'Z
雾量调整电路在所有的加湿器电路中都是通过调整面板上设置的电位器（起可调电阻作用）来调节振荡管的偏置实现的，这部分电路与缺水检查电路是串联的。
为确保振荡管不会因偏置过高而损坏，电源电压都经过电阻分压和一个可调电阻压降后提供给雾量调整电位器的。
经调整后的偏置电压通过电感电阻加到振荡管基极，使振荡管能在截至状态和最强振荡状态之间变化。
9? L;y5@7Z y,R q F W q 振荡电路由功率三极管和外围电容电感组成三点式振荡电路，这部分的电路在所有加湿器电路中几乎是一样的，电路振荡频率约0.65MHZ。
因换能器本身就是一个固有频率约1.7MHZ的晶振，它通过耦合
电容加跨接在振荡管基极和电源之间，振荡电路的6.5KHZ的振荡电压通过耦合电容加在换能器上。
换能器受振荡电路激励后产生振荡，这个振荡信号又通过耦合电容反馈到振荡管基极，使振荡电路谐振在1.7MHZ，振荡幅度峰峰值达二百伏左右。
强烈的超声波振荡电能经换能器转换成机械能将表面的水打成水雾，由送风电扇把水雾吹出从而使室内空气增加湿度。
加湿器的风机有采用220V罩极式异步电机风扇，也有采用12V 仪表风扇。
加湿器的主要故障是不出雾或雾量小。
开启电源开关不出雾，电源指示灯不亮，风机不转多属于电源故障，拆开机壳后先检查电源220V输入保险。
此保险管熔断说明电路有短路性故障，如振荡功率管（BU406）击穿、整流二极管击穿、电源变压器初级绕组短路、开关电源开关管击穿等。
如果开启电源开关后风机会转动，应检查振荡电路板上的二次电源保险是否开路（有机型使用0.5欧姆保险电阻），此保险管一般都加在38V整流后的电源地端。
如果保险管已熔断多是振荡功率管击穿（也有瞬间电流过大烧坏保险管换上保险即可工作的）。
振荡功率管击穿一般不会殃及其它元件，换上新管即可。
BU406耐压400V，功率18W，换新管时要选择直流放大倍数大于50的同型号管子或耐压功率足够的其它NPN中功率管。
在维修中也发现有的机型使用大功率管的，这样会更加耐用一些。
N D&[ _ b9Z Y C.`
二次保险完好并且振荡管无损坏，就需通电进行电压检测。
为免换能器脱水振荡发热烧裂，必需
先脱开换能器一条引线。
换能器脱水工作轻则性能变差，重会损坏烧裂。
振荡管不要脱开换能器金属框，以免失去散热片过热损坏。
首先测量振荡管集电极对保险管（二次地）是否有50V左右的直流电压，有交流38V但没有此电压多是电路板有漏水腐蚀开路的地方。
加湿器在水雾环境里工作，电路板遭腐蚀是常有的事。
如果有50V电压，则需测量振荡管be结电压。
用导线将缺水检测干簧管闭合或缺水探针与电源挂通，此时调整雾量电位器be结电压能在0.6V左右变化。
没有此电压说明偏置电路开路，多是电路板上的可调电阻损坏开路或接触不良，此可调电阻的故障率很高。
这里还要强调一点，就是振荡管be结击穿也会造成无偏置电压，所以确定振荡管良好是进行这一步检查的前提。
在检查并排除上述故障后，可用示波器观察振荡管发射极波形，应有0.65MHZ约20V的振荡波形。
在观察过程中把换能器被脱开的引线接触一下原焊点，振荡波形立刻发生变化，频率将谐振在1.7MHZ。
如果振荡频率无变化说明换能器失效，与换能器串联的47n耦合电容失效也会造成这种现象。
失效的换能器一般表面金属膜已经开裂或剥落，还有的压电陶瓷片已经破碎。
外型完好但确已失效的换能器也有。
换能器背面有两根引线，外圈与表面一体常用黑线或黄线，要接与电源相连的一点，中心引线常用红线，接偶合电容一点。
经上述检修后加水试机能看到换能器表面的水被激起水柱和雾化效果。
有雾但雾小，首先检查换能器是否干净，换能器在使用一段时间后表面会凝结一层水垢，需拆下换
能器进行清理。
如清理后出雾仍然很小就是换能器性能不良，需更换换能器。
如果手头没有配件，对采用变压器供电的机型可在整流桥后并联一个470Uf/63V的电解电容，以提高电源供电效率而增加雾量。
