实验 双绞线及信息模块制作
双胶线制作实训的报告
一、实训背景随着信息技术的飞速发展，网络通信技术在各个领域都得到了广泛的应用。
双绞线作为网络通信的重要传输介质，其制作质量直接影响到网络的稳定性和传输速率。
为了提高同学们的动手实践能力，加深对双绞线制作工艺的理解，本次实训安排了双绞线制作的相关内容。
二、实训目的1. 掌握双绞线的基本制作工艺和步骤；2. 熟悉双绞线测试方法，确保制作质量；3. 培养同学们的团队协作精神和动手实践能力。
三、实训内容1. 双绞线制作材料：RJ-45水晶头、双绞线、剥线钳、压线钳、测线仪等；2. 双绞线制作标准：遵循EIA/TIA568A（或EIA/TIA568B）标准；3. 双绞线制作步骤：a. 剥线：用剥线钳将双绞线外皮剥去约2cm；b. 分线：将8根导线分开，按照EIA/TIA568A（或EIA/TIA568B）标准排列；c. 插线：将导线依次插入水晶头内，注意顺序；d. 压线：用压线钳将水晶头压紧，确保导线与水晶头接触良好；e. 测试：用测线仪测试双绞线，确保制作质量。
四、实训过程1. 小组讨论：将同学们分成若干小组，讨论双绞线制作的相关知识，包括制作标准、步骤等；2. 实操训练：按照实训内容，进行双绞线制作实操训练，每个小组分别完成一条双绞线；3. 质量检查：完成制作后，小组之间互相检查，确保制作质量；4. 教师点评：教师对同学们的实训过程进行点评，指出优点和不足，提出改进建议。
五、实训总结1. 通过本次实训，同学们掌握了双绞线的基本制作工艺和步骤，提高了动手实践能力；2. 同学们在实训过程中表现出了良好的团队协作精神，共同完成了实训任务；3. 实训过程中，同学们发现了一些问题，如剥线时用力过猛导致导线断裂、压线时未压紧等，通过教师的指导和同学们的互相帮助，这些问题得到了解决；4. 通过本次实训，同学们对双绞线制作有了更深入的了解，为今后从事网络通信相关工作打下了基础。
六、实训体会1. 双绞线制作看似简单，实则涉及多个环节，需要细心操作；2. 在实训过程中，遇到问题时要积极寻求解决办法，培养解决问题的能力；3. 团队协作精神在实训过程中至关重要，要学会与他人沟通、合作；4. 理论与实践相结合，才能真正掌握双绞线制作技能。
双绞线的制作实验报告
双绞线的制作实验报告
实验名称: 双绞线的制作
实验目的:
1. 掌握双绞线的制作方法；
2. 了解双绞线的结构和特点；
3. 探究双绞线的制作对信号传输的影响。
实验器材:
1. 双绞线电缆；
2. 剥线钳；
3. 铜质连接器；
4. 扭剪工具；
5. 测试设备。
实验步骤:
1. 准备双绞线电缆：根据需要的长度剪切合适的双绞线电缆，并确保两条线对称。
2. 剥离外皮: 使用剥线钳剥离电缆外皮，露出内部的四条绞线，注意不要伤到绞线。
3. 分离绞线: 使用剥线钳将四条绞线分开，使其呈现两对。
4. 扭绞: 将两对绞线分别用扭剪工具进行扭绞，一对顺时针扭绞，另一对逆时针扭绞。
扭绞的目的是减小电磁干扰。
5. 修整并安装连接器: 使用剥线钳修整扭绞好的线头，再插入到铜质连接器中。
6. 测试: 将制作好的双绞线连接到测试设备上，进行信号传输测试。
实验结果:
制作好的双绞线能有效地减小电磁干扰，提供了良好的信号传输质量。
实验结论:
通过本实验，我们掌握了双绞线的制作方法，并了解了双绞线的结构和特点。
制作好的双绞线能够减小电磁干扰，提高信号传输质量，因此在网络和通信领域广泛应用。
制作双绞线实验报告.doc
制作双绞线实验报告.doc
一、实验目的
本次实验的目的是熟悉电子科学实验中的基本原理、练习双绞线的结构和制作、了解双绞线的基本功能，掌握双绞线的交流特性和特性，为电子课程的其他实验打好基础。
二、实验内容
1、准备工具和材料：夹线钳、剪刀、绝缘胶带、双绞线、电压表仪器、万用表、导线、十二插头等。
2、按照实验步骤，正确接好电源，连接电压表仪器、万用表仪器，测量信号电压。
3、使用双绞线将被测信号连接到电压表仪器和万用表仪器上，根据实验步骤调节电压表和万用表的相应范围，测得信号电压值。
4、根据测量结果，记录双绞线在连接不同仪器时的性能特性，并分析双绞线结构与双绞线性能特性之间的关系。
三、实验结果
双绞线连接实验后，在调节针档位后，记录了电压表仪器和万用表仪器测量到的电压值，内容如下：
电压表：6.2V
万用表：6.19V
双绞线的性能特性表现在，在双绞线的正常状态下，它可以良好的传输电压。
通过本次实验，使用者可以比较准确的了解双绞线的基本功能、特性及其使用方法。
双绞线是非常实用的电子线，可以将多个不同的仪器连接起来，使一个仪器的输出信号输入到另一个仪器中，实现信号的传输及测量，进而实现电子课程各个实验的测量分析。
双绞线制作实验报告
双绞线制作实验报告
实验目的：通过制作双绞线并测试其性能，学习双绞线的原理和应用。
实验原理：
双绞线是由两条相互缠绕的线组成的，旨在减小信号传输时的干扰。
一般情况下，每
条电线都是由多根细铜线缠绕在一起的，这样可以增加电线的柔软性，减轻绞线时的应力。
制作双绞线的过程中，需要采用双绞方法，在两个电线绞合的过程中，使得电线的旋
转方向相反，可以有效防止电磁干扰。
同时，绞线时需要保证两个线圈绞得足够紧密，以
提高双绞线的抗干扰能力。
实验材料：
1. 铜线
2. 绞线工具
3. 钳子
4. 尺子
实验过程：
1. 裁剪铜线，每条线需要裁剪15cm长度。
2. 在一端的两条线上各剥去1cm左右的绝缘层。
3. 将两条裸露的铜线叉开成“V”形，并旋转成相反方向。
4. 将两条铜线缠绕成双绞线，缠绕时需要注意方向一致，不要交替旋转。
5. 将双绞线缠绕至约3cm的长度处，将另一头的铜线剥去绝缘层，并尽可能地与已
缠好的铜线缠绕在一起。
6. 用钳子固定双绞线的结尾，完成制作。
实验结果：
通过测试，双绞线可以有效减小信号传输时的干扰，其性能优于单一铜线。
双绞线制
作的好坏对其抗干扰能力也有影响。
当制作绞线不紧密时，其抗干扰能力会受到影响。
结论：
通过制作双绞线实验，我们学习到了双绞线的优势和制作方法。
双绞线在售楼处、医院、公园、广场、车站等地点广泛使用，它可以有效降低信号的丢失率和降噪能力，保证了我们进行通信的稳定性和连续性。
实验3信息模块制作
实验3 信息模块制作【实验目的】通过练习掌握信息模块的制作方法与步骤。
【实验器材】1、按实验组提供（2人一组）：信息模块2个（或信息模块、RJ－45头各1个）、双绞线1.2米；2、RJ－45压线钳若干把、打线工具一把、测试仪一套、制作好的网线若干根（用于测试）。
下图展示的是一些打线工具的样品：【实验内容】1、认识信息模块；2、要求每组学生将一根双绞线连接两个信息模块，然后利用做好的两根网线分别连接信息模块，再用测线仪测试导通情况。
按T568B规范标准制作；也可以将一根双绞线一端接信息模块，一端接水晶头，再用做好的一根网线连接信息模块，以便测试。
3、用测试仪测试导通情况并记录，完成实验报告，总结成败经验。
【预备知识】一、信息插座信息插座一般是安装在墙面上的，主要是为了保持整个布线的美观，方便移动和连接工作站，主要有桌面型和地面型两种。
信息模块安装在信息插座内。
二、信息模块信息模块的作用类似于电源插座，一般是通过卡位固定到信息插座中。
安装在信息模块上的网线其另一端连接到交换机、HUB或其它网络设备上。
下图所示是一些信息模块的外形：信息模块各引脚的对应顺序，在信息模块的各线槽中都有相应的颜色标注。
制作时只需要选择相应的端接方式（是T568B还是T568A标准），可以按模块上的颜色标注把相应的芯线卡入相应的线槽中，不必去记颜色顺序。
由于信息模块的两端主要用来联接异种网络设备，所以网线的线序采用直连线式（即两端采用同一接线规范标准）。
网线的卡入需用一种专用的卡线工具，称之为“打线钳”。
制作信息模块时，在双绞线压接处不能拧、撕，防止有断线的伤痕；使用压线工具压接要压实，不能有松动。
【案例与分析】案例：某学校计算机房需更换与网管交换机联接的信息插座及模块，应如何选择接线规范标准（是T568B还是T568A标准）？是做直连线还是做交叉线？分析：应按T568B标准做直连线（由于现在大家都推荐使用T568B规范标准），而不需要考虑信息模块的两端连接的是HUB级联口－SWITCH，还是SWITCH－SWITCH或者工作站，完全可以在联接机房设备时再考虑是否要用交叉线。

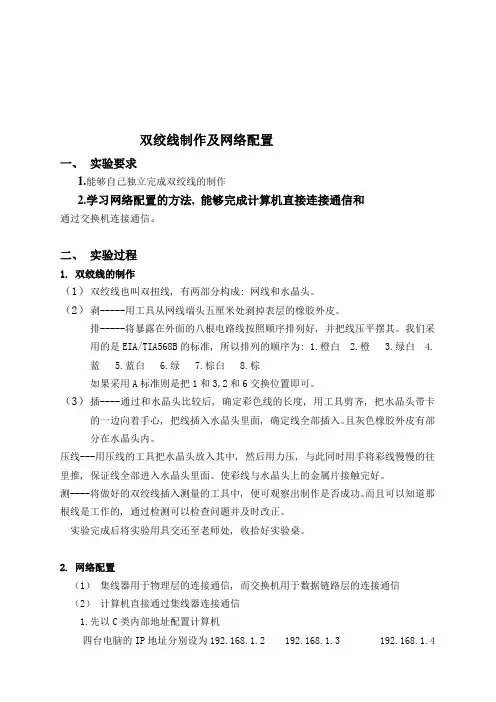

网络实验报告(实验一双绞线制作)
双绞线制作及网络配置一、实验要求1.能够自己独立完成双绞线的制作2.学习网络配置的方法, 能够完成计算机直接连接通信和通过交换机连接通信。
二、实验过程1.双绞线的制作（1）双绞线也叫双扭线, 有两部分构成: 网线和水晶头。
（2）剥-----用工具从网线端头五厘米处剥掉表层的橡胶外皮。
排-----将暴露在外面的八根电路线按照顺序排列好, 并把线压平摆其。
我们采用的是EIA/TIA568B的标准, 所以排列的顺序为: 1.橙白 2.橙 3.绿白 4.蓝 5.蓝白 6.绿 7.棕白 8.棕如果采用A标准则是把1和3,2和6交换位置即可。
（3）插----通过和水晶头比较后, 确定彩色线的长度, 用工具剪齐, 把水晶头带卡的一边向着手心, 把线插入水晶头里面, 确定线全部插入。
且灰色橡胶外皮有部分在水晶头内。
压线---用压线的工具把水晶头放入其中, 然后用力压, 与此同时用手将彩线慢慢的往里推, 保证线全部进入水晶头里面。
使彩线与水晶头上的金属片接触完好。
测----将做好的双绞线插入测量的工具中, 便可观察出制作是否成功。
而且可以知道那根线是工作的, 通过检测可以检查问题并及时改正。
实验完成后将实验用具交还至老师处, 收拾好实验桌。
2.网络配置（1）集线器用于物理层的连接通信, 而交换机用于数据链路层的连接通信（2）计算机直接通过集线器连接通信1.先以C类内部地址配置计算机四台电脑的IP地址分别设为192.168.1.2 192.168.1.3 192.168.1.4192.168.1.5 （本机）2.通过网线直接通过集线器连接两台计算机（能Ping通）打开命令指示符输入Ping 192.168.1.4 按下ENTER 会出现如下结果: 打开IRIS 软件运行, 得到如下结果（2）通过交换机连接通信1.通过交换机将两台计算机连接组成LAN （能相互Ping通）打开命令指示符, 输入Ping 192.168.1.4 按下ENTER 会出现如下结果:将组建的LAN连接到出口交换机 , 打开IRIS 软件运行, 得到如下结果集线器和交换机的区别: 比如有a b c d 四台机子,用集线器连起来,它们在互相通信的时候,比如a要把数据传给b,但同时c也要传给d,它们是不能同时进行的,也就是说a传给b数据的时候,c不能传数据给d.而交换机可以让它们同时进行.。
实验一计算机网络双绞线制作
1、实验目的
掌握直连线、交叉线二类UTP线缆的作用和制作方法。 线缆制作方法
2、实验环境与器材
实验需要长度为1.5m左右的UTP线缆3段，RJ-45水 晶头6只，压线工具、网络测试仪各一个。
3、实验内容
（1）制作直连线 1) 取适当长度的UTP线缆一段，用剥线钳在线缆的一端剥 出一定长度的线缆。制作工具如图1所示。
图1 双绞线制作工具与材料
3、实验内容
2) 用手将4对绞在一起的线缆按橙白、橙、绿白、绿、蓝白、 蓝、棕白、棕的顺序拆分开来并小心地拉直。注意切不 可用力过大，以免扯断线缆。 3) 按“橙白、橙、绿白、蓝、蓝白、绿、棕白、棕”的顺 序调整线缆的颜色顺序，即交换蓝线与绿线的位置。 4) 将线缆整平直并剪齐，确保平直线缆的最大长度不超过 1.5cm。 5) 将线缆放入RJ-45插头，在放置过程中注意RJ-45插头的 把子朝下，并保持线缆的颜色顺序不变。 6) 检查已放入RJ-45插头的线缆颜色顺序，并确保线缆的末 端已位于RJ-45插头的顶端。
4、实验小结
1) 双绞线中的线缆为何要成对地绞在一起，其作用是什 双绞线中的线缆为何要成对地绞在一起， 在实验过程中， 么?在实验过程中，为什么把线缆整平直的最大长度不超 在实验过程中 过1.5cm? 2) 在Hub与Hub的连接中，通常有两种类型的网线可供 的连接中， 与 的连接中 选择。请问当Hub有级联口和没有级联口的两种情况下， 有级联口和没有级联口的两种情况下， 选择。请问当 有级联口和没有级联口的两种情况下 你分别选择哪一种类型的网线进行Hub互联 互联? 你分别选择哪一种类型的网线进行 互联
3、实验内容
7) 确认无误后，用压线工具用力压制RJ-45 插头，以使RJ-45插头内部的金属薄片能 穿破线缆的绝缘层。 8) 重复步骤1)～7)制作线缆的另一端，直至 完成直连线的制作。图2所示的是制作前 的四对线正确排序与完成制作后的双绞 线水晶头外观。 9) 用网线测试仪检查自己所制作完成的网 线，确认其达到直连线线缆的合格要求， 否则按测试仪提示重新制作直连线。
实验报告1双绞线的制作
题目：制作EIA/TIA568B标准双绞线
姓名
袁向中
日期
2016.1.20
实验环境：实验室
实验内容与完成情况：
1、熟悉各种制作双绞线的工具。
2、试是否正常。
1、剥线利用多功能压线钳将双绞线的外皮剥去2－3厘米，也就是三指宽。
出现的问题：
1试验中多次出现探针与芯线接触不良；
2测试仪的灯能亮，但双绞线两端排列顺序有错
解决方案（列出遇到的问题和解决办法，列出没有解决的问题）：1压线时一定要均匀缓慢用力，并且要用力压到底，使探针完全刺破双绞线芯线
2测试时要仔细观察测试仪两端指示灯的对应是否正确。
2、理线按照EIA/TIA568B标准排列芯线。
3、剪线在剪线过程中，需左手紧握已排好了的芯线，然后用剥线/压线钳剪齐芯线，芯线外留长度不宜过长，通常在1.2-1.4厘米之间。
4、插线插线就是把剪齐后的双绞线插入水晶头的后端，顶端对齐。
5、压线压线也就是利用剥线/压线钳挤压水晶头。
测线测试仪上8个指示灯都依次为绿色闪过，证明网线制作成功。
实验：双绞线的制作
实验一、双绞线的制作（物理层实验）一、实验原理1.1 双绞线概述双绞线由两根具有绝缘保护层的铜导线组成。
两根线安按照一定的密度相互绞在一起，就可以改变导线的电气特性，从而降低信号的干扰程度。
双绞线电缆比较柔软，便于在墙角等不规则地方施工，但信号的衰减比较大。
在大多数应用下，双绞线的最大布线长度为100米。
双绞线分为两种类型：非屏蔽双绞线和屏蔽双绞线。
1.2 双绞线连接双绞线采用的是RJ-45 连接器，俗称水晶头。
RJ45 水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。
按照双绞线两端线序的不同，我们一般划分两类双绞线：一类两端线序排列一致，称为直连线；另一类是改变线的排列顺序，称为交叉线。
线序如下：直连线：（用于主机与集线器或交换机连）1 2 3 4 5 6 7 8A 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕；（T568B线序标准）B 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。
交叉线：（用于主机与主机连）1 2 3 4 5 6 7 8A 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕；B 端：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕。
（T568A线序标准）在进行设备连接时，我们需要正确的选择线缆。
当同种类型的接口通过双绞线互连时，使用交叉线；当不同类型的接口通过双绞线互连时使用直连线。
二.实验内容：制作直连和交叉双绞线三.实验目的：理解直连线和交叉线的应用范围，掌握直连线和交叉线的制作方法。
四.实验环境：RJ45卡线钳一把、水晶头、双绞线、测试仪五.实验步骤：(1)剪下一段长度的双绞线电缆(2)用压线钳在电缆的一端剥去约2cm护套。
(3)分离4对电缆，按照所做双绞线的线序标准（T568A或T568B）排列整齐，并将线弄平直。
(4)维持电缆的线序和平整性，用压线钳上的剪刀将线头剪齐，保证不绞合电缆的长度最大为1.2cm。
制作信息模块实训报告
一、实训背景随着信息技术的飞速发展，信息模块在现代通信网络中扮演着越来越重要的角色。
为了提高学生的实际操作能力和创新思维，我们开展了信息模块的制作实训。
本次实训旨在让学生了解信息模块的基本原理、掌握信息模块的制作工艺，并培养学生动手操作能力和团队协作精神。
二、实训目的1. 理解信息模块的基本概念和功能。
2. 掌握信息模块的组成部件和连接方式。
3. 熟悉信息模块的制作工艺和调试方法。
4. 培养学生的动手操作能力和团队协作精神。
三、实训内容1. 信息模块概述信息模块是通信网络中用于连接双绞线与设备的接口部件，其主要功能是实现信号的传输和转换。
信息模块通常由以下部件组成：- RJ-45水晶头：用于连接双绞线。
- 信息模块：用于连接设备。
- 配线架：用于连接信息模块和双绞线。
2. 信息模块的制作信息模块的制作主要包括以下步骤：- 准备工作：准备所需的工具和材料，如剥线钳、压线钳、RJ-45水晶头、信息模块、双绞线等。
- 剥线：使用剥线钳将双绞线的外护套剥去，露出一定长度的线芯。
- 排线：根据T568A或T568B线序将双绞线的线芯排列整齐。
- 压线：将线芯插入RJ-45水晶头，使用压线钳将水晶头压紧。
- 连接：将RJ-45水晶头插入信息模块，使用配线架将信息模块与双绞线连接。
- 调试：使用网线测试仪测试信息模块的连通性。
3. 信息模块的调试信息模块的调试主要包括以下步骤：- 测试连通性：使用网线测试仪测试信息模块的连通性，确保信号传输正常。
- 调整参数：根据实际需求调整信息模块的参数，如速率、模式等。
- 故障排查：若发现信息模块存在问题，及时排查故障原因并进行修复。
四、实训过程本次实训分为以下几个阶段：1. 理论学习：教师讲解信息模块的基本概念、组成部件、连接方式、制作工艺和调试方法。
2. 分组讨论：学生分组讨论信息模块的制作过程，明确各自分工。
3. 动手实践：学生按照实训步骤进行信息模块的制作，教师巡回指导。
双绞线的制作 实验报告
双绞线的制作实验报告一、实验目的1、了解双绞线的结构和分类。
2、掌握双绞线的制作方法和步骤。
3、学会使用相关工具进行双绞线的制作和测试。
二、实验原理双绞线（Twisted Pair）是由两条相互绝缘的导线按照一定的规格互相缠绕（一般以逆时针缠绕）在一起而制成的一种通用配线。
双绞线采用了一对互相绝缘的金属导线互相绞合的方式来抵御一部分外界电磁波干扰，更主要的是降低自身信号的对外干扰。
把两根绝缘的铜导线按一定密度互相绞在一起，可以降低信号干扰的程度，每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。
三、实验设备和材料1、 5 类或超 5 类双绞线2、 RJ-45 水晶头若干3、双绞线压线钳4、网线测试仪四、实验步骤1、准备工作选取一段合适长度的双绞线，一般不超过 100 米。
用剥线钳将双绞线一端的外皮剥开约 2 3 厘米，注意不要损伤内部的线芯。
2、排线序按照 EIA/TIA 568B 标准，将双绞线的 8 根线芯按照从左到右的顺序排列为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。
或者按照EIA/TIA 568A 标准，排列顺序为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。
3、剪齐线芯将排列好的线芯剪齐，确保线芯的前端整齐平整，长度约为 15 厘米。
4、插入水晶头把剪齐的线芯缓缓插入 RJ-45 水晶头中，注意线芯要顶到水晶头的顶端，且每根线芯都要在对应的线槽中。
5、压线将插好线芯的水晶头放入压线钳的压线口，用力压紧，确保水晶头的铜片能够刺破线芯的绝缘层，与线芯良好接触。
6、制作另一端按照相同的方法制作双绞线的另一端。
7、测试使用网线测试仪测试制作好的双绞线是否导通。
将双绞线的两端分别插入测试仪的主测和远程测试端口，如果测试仪上的指示灯依次亮起，则说明双绞线制作成功；如果有指示灯不亮，则说明双绞线存在断路或接触不良等问题，需要重新制作。
五、实验注意事项1、在剥线时，要掌握好力度和深度，避免损伤线芯。
实验 双绞线及信息模块制作
实验 双绞线及信息模块制作实验目的：了解接线标准，掌握直通双绞线、交叉双绞线、信息模块及配线架的制作、测试方法及应用场合。
实验设备：RJ-45水晶头、双绞线、压线钳、打线钳、信息模块、配线架和双绞线测试仪。
一、双绞线连接电缆的制作1. 连接线缆组件连接电缆由双绞线两端压接RJ-45接头（又称水晶头）制作而成，如图1-1所示。
图1-1 连接线缆及其组件2. 双绞线与RJ-45接头的连接标准双绞线与RJ-45头的压接（压线）方法同样有两种国际标准：ANSI/EIA/TIA568A 和ANSI/EIA/TIA568B ，其线序如图1-2所示。
3. 连接电缆的制作网络工程中所使用的双绞线连接电缆（又称双绞线跳线）主要有直通线缆和交叉线缆两种类型。
直通线缆两端水晶头的压线都采用T568A 标准或T568B 标准，双绞线的每组线在两端是一一对应的；它主要用于信息插座（交换机普通端口）与计算机网卡的连接、或交换机（或集线器）Uplink 口与另一台交换机（或集线器）普通端口的连接等。
交叉线缆一端水晶头的压线采用T568A 标准，而另一端则采用T568B 标准，它主要用于交换机（或集线器）普通端口与另一台交换机（或集线器）普通端口的连接、或计算机与计算机之间的连接。
在同一个布线工程中，直通线缆的制作只能统一使用一种标准，一般采用T568B 标准。
RJ-45接头 反面 正面 连接电缆UTP图1-2 双绞线与RJ-45接头的压线标准双绞线与RJ-45头压接方法步骤如下：（1）利用双绞线压线钳（如图1-3所示）的切线刀口剪取适当长度（至少0.6m ，最多不超过100m ）的网线，然后再利用剥线刀将双绞线的外皮除去2cm ～3cm 。
图1-3 双绞线压线钳（2）小心拧开每一对线，按EIA/TIA568B 的标准排好，整理使之平、直，正确的线序为：白橙/橙/白绿/蓝/白蓝/绿/白棕/棕。
需要特别注意的是，绿色条线应该跨越蓝色对线。
实验1双绞线的制作
实验1双绞线的制作实验一：制作双绞线一、实验目的熟悉R J45、T568A 和T568B 头制作过程和网线连接的原则，掌握动手制作二条合格的五类双绞线的直通线和交叉线。
二、背景描述拥有一台带有网卡的计算机，想通过计算机上网或者与其他计算机相连。
三、实现功能1.学习LAN中网线连接的原则，实际动手制作二条五类双绞线的直通线和交叉线；2.用电缆测试仪测试所做的网线是否合格，并标识合格品。
四、分组与实验设备四人为一组。
1.提供每组2米五类双绞线，8个R J45 水晶头；2.提供每组2套网线制作工具，如双绞线压线钳、电缆测试仪、斜口钳五、实验拓扑六、实验步骤1.交叉线的制作(1)剪下一段长度的电缆(2)用压线钳的剪线刀口将线头剪齐，再将线头放入剥线刀口，让线头角及挡板，稍微握紧压线钳慢慢旋转，让刀口划开双绞线的保护胶皮，拔下胶皮（约 2cm）。
(3)剥除外包皮后即可见到双绞线网线的4对8条芯线，并且可以看到每对的颜色都不同。
每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。
四条全色芯线的颜色为：棕色、橙色、绿色、蓝色。
每对线都是相互缠绕在一起的，制作网线时必须将4个线对的8条细导线一一拆开，理顺，捋直，然后按照规定的线序排列整齐。
(4)把线尽量抻直（不要缠绕）、压平（不要重叠）、挤紧理顺（朝一个方向紧靠），然后用压线钳把线头剪平齐。
(5)一手以拇指和中指捏住水晶头，使有塑料弹片的一侧向下，针脚一方朝向远离自己的方向，并用食指抵住；另一手捏住双绞线外面的胶皮，缓缓用力将8 条导线同时沿R J-45 头内的8个线槽插入，一直插到线槽的顶端。
(6)确认所有导线都到位，并透过水晶头检查一遍线序无误后，用压线钳制 RJ-45 头。
将R J-45 头从无牙的一侧推入压线钳夹槽后，用力握紧线钳，将突出在外面的针脚全部压入水晶并头内。
(7)另一个接头的线序按照T568B 标准制作。
模块端接制作实验报告(3篇)
第1篇一、实验背景随着信息技术的飞速发展，网络布线技术已成为现代化通信系统的重要组成部分。
模块端接作为网络布线工程中的关键技术，其质量直接影响到整个网络的性能和稳定性。
本实验旨在通过实际操作，使学生熟练掌握模块端接的制作方法，提高动手能力和实际操作技能。
二、实验目的1. 熟悉模块端接的基本原理和操作步骤；2. 掌握RJ45模块和配线架的端接方法；3. 了解模块端接过程中可能遇到的问题及解决方法；4. 培养学生的团队合作精神和动手能力。
三、实验器材1. 实验台：1套2. 超五类网线：3米×2根3. RJ45模块：3个4. 配线架：1个5. 卡接刀：1把6. 压线钳：1把7.剥线钳：1把8. 双绞线：1卷9. 水晶头：16个10. 测试仪：1台四、实验步骤1. 了解模块端接的基本原理和操作步骤。
模块端接是利用专用工具将双绞线与RJ45模块或配线架进行连接的一种技术。
其原理是利用卡接刀和压线钳将双绞线的四对线按照特定的顺序排列，并压接到RJ45模块或配线架上。
2. 准备工作。
（1）将超五类网线剪成适当长度，一般为3米；（2）使用剥线钳将网线外皮剥去2cm～3cm，并剪掉撕裂绳；（3）将双绞线按照T568A或T568B标准进行线序排列。
3. 制作RJ45模块。
（1）将剥去外皮的网线插入卡接刀的剥线口，确保线芯露出约1.5cm；（2）按照T568A或T568B标准将四对线进行排列；（3）使用压线钳将线芯压接到RJ45模块上；（4）检查线芯是否压接牢固，确保没有松动。
4. 制作配线架。
（1）将剥去外皮的网线插入配线架的卡槽中，确保线芯露出约1.5cm；（2）按照T568A或T568B标准将四对线进行排列；（3）使用压线钳将线芯压接到配线架上；（4）检查线芯是否压接牢固，确保没有松动。
5. 测试模块端接质量。
使用测试仪对制作的RJ45模块和配线架进行测试，确保其连通性和性能符合标准。
五、实验结果与分析本次实验中，学生按照实验步骤成功制作了RJ45模块和配线架，并进行了测试。
双绞线的制作 实验报告(两篇)2024
引言：本实验报告旨在详细介绍和阐述双绞线的制作过程，通过实验结果和数据的分析，探讨其在通信领域中的应用。
随着科技的不断发展，双绞线作为一种常见的传输介质在数据通信领域中得到了广泛应用。
它具有高带宽、抗干扰能力强等特点，因此在实际应用中使用广泛。
本实验报告将从双绞线的原理、制作过程、质量测试等方面进行详细说明，以便读者更好地理解和应用双绞线。
正文内容：一、双绞线的原理1.1 双绞线的结构- 双绞线由两根绞合在一起的细线组成，通常有两对线组成一根双绞线。
绞合的方式可以是顺时针或逆时针。
- 绞合的目的是减少电磁辐射和互相干扰，提高信号的传输质量。
1.2 双绞线的工作原理- 双绞线利用两根线之间的磁场形成的电流互相干扰的原理来减少外部干扰的影响。
- 当信号通过双绞线传输时，两根线之间的磁场会导致电流的产生，从而减小干扰的影响。
- 双绞线能够有效地抑制电磁辐射和互相干扰，提高信号的传输质量。
二、双绞线的制作过程2.1 材料准备- 选择合适的绞线材料，一般选择铜线作为绞合的线材。
- 准备好绞合双绞线所需要的绞合工具，如绞线机、剥线钳等。
2.2 双绞线制作步骤- 第一步，剥去绞合双绞线所需长度的绝缘层。
- 第二步，将两根绞线沿着相反的方向扭绞在一起。
- 第三步，使用绞线工具将绞合的双绞线进行整齐地缠绕，确保绞合的紧密度和均匀度。
- 第四步，给绞合的双绞线套上保护套，以增加线材的结构强度和使用寿命。
- 第五步，对制作好的双绞线进行外观检查，确保线材的外观完好无损。
三、双绞线的质量测试3.1 电气测试- 使用万用表分别测量双绞线的电阻、电容和电感等电气参数，以评估线材的质量。
- 电阻值的大小反映了双绞线的导电性能，电容和电感的大小则反映了线材对信号的传输和抗干扰能力。
3.2 传输测试- 使用信号发生器和示波器，将信号输入到双绞线中，通过示波器观察输出的信号波形和幅度，以评估双绞线传输质量的好坏。
- 在传输测试中，要注意双绞线的传输性能、抗干扰性能和信号失真情况等指标。
双绞线的制作与测试实验报告
双绞线的制作与测试实验报告一、实验目的1. 学习双绞线的制作方法；2. 学习双绞线的测试方法；3. 掌握双绞线连接的方法。
二、实验设备和器材1. 双绞线；2. RJ45插头；3. 钳子；4. 网线测试仪。
三、实验原理1. 双绞线的制作方法：双绞线的制作需要两根同样的线芯，每根线芯中都有四个不同的颜色的铜线，分别为红色，绿色，蓝色和棕色。
双绞线制作需要进行如下步骤：①剥开线芯外皮；②按照白色线芯的排列顺序，将铜线按颜色依次插入插芯，注意线芯接触插芯金属部分，准确到插芯的前端；③用钳子夹紧插芯金属部分；④将插芯插入RJ45插头，用钳子夹紧插头；⑤重复步骤①-④，制作另一端。
2. 双绞线的测试方法：为了确保双绞线的质量，需要使用网线测试仪进行测试。
测试方法如下：①制作双绞线两端，接上网线测试仪；②按下网线测试仪的测试按键，在测试仪的显示屏上观察测试结果。
如果测试结果显示为符合规范，则表示双绞线通过测试；③如果测试结果显示为不符合规范，则需要检查双绞线的铜线是否插入插芯正确，插头是否夹紧。
四、实验步骤1. 制作双绞线：将两端的线芯按照白色线芯的排列顺序，将铜线依次插入插芯，用钳子夹紧插芯金属部分；2. 插头夹紧：将插芯插入RJ45插头，用钳子夹紧插头；3. 反复测试：重复上述步骤，制作另一端。
之后使用网线测试仪进行反复测试，确保测试结果符合规范。
五、实验注意事项1. 制作双绞线时需要按照颜色和顺序插入铜线，插头夹紧也要用钳子，以确保铜线和插头之间的接触良好；2. 网线测试仪要使用合适的测试方法和测试工具；3. 要使用符合质量标准的双绞线和RJ45插头，以确保测试结果准确可靠。
六、结论通过实验，我们学习了双绞线的制作方法和测试方法。
在制作双绞线时，需要注意插入铜线的顺序和方式，结果必须符合规范的质量标准。
使用网线测试仪进行测试时，也要使用合适的测试方法和测试工具，以确保测试结果准确可靠。
制作与测试双绞线实训报告
制作与测试双绞线实训报告制作与测试双绞线实训报告一、实训背景及目的双绞线是一种常见的网络传输介质，其性能直接影响着网络传输速度和稳定性。
本次实训旨在通过制作和测试双绞线，掌握其基本制作方法和测试技能，提高学生对网络传输介质的理解和应用能力。
二、实验器材及材料1. 双绞线2. 网络钳3. 剥线钳4. 网络测试仪三、实验内容及步骤1. 制作直通双绞线（1）使用剥线钳将双绞线外皮剥去约2-3cm；（2）将每对彩色线缆分别拧成一起，并用剥线钳剥去其中一条彩色线的约1-2cm外皮；（3）将两条彩色线分别插入RJ45头中，注意顺序与颜色相对应；（4）使用网络钳压紧RJ45头，确保每根导体都被卡住。
2. 制作交叉双绞线（1）使用剥线钳将双绞线外皮剥去约2-3cm；（2）将每对彩色线缆分别拧成一起，并用剥线钳剥去其中一条彩色线的约1-2cm外皮；（3）将两条彩色线交叉插入RJ45头中，注意顺序与颜色相对应；（4）使用网络钳压紧RJ45头，确保每根导体都被卡住。
3. 测试双绞线（1）将制作好的双绞线插入网络测试仪中；（2）打开测试仪并进行测试，检查是否符合直通或交叉的标准。
四、实验结果及分析通过实验制作和测试双绞线，学生们掌握了制作方法和测试技能。
在测试过程中，若出现不符合标准的情况，则需要重新制作并进行测试直至符合标准为止。
此外，在实验过程中还需注意安全操作，避免对自身和他人造成伤害。
五、实验心得及体会通过本次实训，我们深刻认识到了双绞线在网络传输中的重要性，并掌握了基本制作和测试技能。
同时也意识到在实际应用中需要更加注重质量控制和安全操作。
希望今后能够进一步加强理论知识学习和实践操作能力提升。
实验双绞线的制作
实验双绞线的制作
一、实验准备
1.钢丝剪刀；
2.三角尺；
3.杜邦线；
4.胶带；
5.烙铁；
6.绞线器。
二、实验步骤
1、准备材料：使用双绞线的材料，考虑杜邦线的颜色，搭配合适的
线材。
若需要调节线得长度，则使用钢丝剪刀将线材剪断，确保两端绞线
端口的长度相同。
2、绞线操作：将杜邦线放入绞线器中，利用三角尺和烙铁部分拉紧，用胶带扎牢并固定在绞线器上。
拉紧的幅度不能太大，以免使线材产生断裂。
3、对线股进行层叠：将绞线器中的线股垂直层叠放置，以便绞线器
进行连接。
此外，此时应注意将电线线材绑定在一起，避免绞线操作时松动。
4、进行绞线：将绞线器插入两端的线股，转动手柄，以使线股发生
绞缠，使两条线材连接在一起。
5、检查绞缠：检查绞缠的效果，将绞缠区域用胶带绑定，以确保两条导线之间的连接稳定牢固，避免拉紧过大而引起电线线材的断裂。
6、完成：用钢丝剪刀将长出的线切断，将绞线器拆卸，并将各种电线线材管理起来，完成双绞线的制作。
三、总结
制作双绞线是一项不错的实验，练习了绞线的技术。
计算机网络实验报告—网络综合布线中的双绞线制作及数据模块应用（5篇材料）
计算机网络实验报告—网络综合布线中的双绞线制作及数据模块应用（5篇材料）第一篇：计算机网络实验报告—网络综合布线中的双绞线制作及数据模块应用2013学年-2014学年第2 学期计算机网络实验报告书班级：指导教师：实验时间：学号：实验名称：网线制作与模块制作一、实验目的1、了解局域网的组网方式以及双绞线的两种制作规范；2、使学生掌握RJ－45头和模块的制作，以及网线连通性的测试。
二、实验环境配置RJ－45头若干；双绞线若干米； RJ－45压线钳一把；测试仪一套。
三、实验原理1、双绞线（TP:Twisted Pair）a)两根具有绝缘保护层的铜线组成。
2、为什么两根线要扭在一块？b)当传输差分信号时，每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消，因此可以程度上降低信号干扰。
3、双绞线的分类c)非屏蔽双绞线（UTP:Unshilded TP）i.距离很短时，传输率可达100Mbps~155Mbps。
d)屏蔽双绞线（STP:Shilded TP）i.ii.铅萡包裹，减小辐射。
100米内传输速率可达155Mbps。
4、UTP(非)优缺点e)缺点：对电波干扰敏感性较大，电气性较差。
f)优点：直径小，重量轻、易弯曲、易安装、价格便宜。
4、双绞线导线色彩编码υ白蓝、蓝υ白橙、橙υ白绿、绿υ白棕、棕5、双绞线的连接方法：υ直通线缆水晶头两端都采用T568A标准或T568B标准。
υ交叉线缆一端采用T568A标准，另一端采用T568B标准υ应用场合四、实验过程（步骤）直通UTP线缆的制做交叉UTP线缆的制做网线的连通性的测试实验步骤如下：第一步：利用压线钳剪线口剪出相应长度的网线。
第二步、剥掉双绞线的灰色保护层。
将线头放入剥线专用的道口，稍微用力握紧压线钳慢慢旋转，让刀口划开双绞线的保护胶皮。
第三步，把4个线对的八条细导线逐一解开、理顺、扯直，然后按照规定的标准排列线序。
第4步利用压线钳的剪线口把理齐的线缆顶端剪整齐（1.5cm）。
实验1 双绞线的制作与模块的压制重点讲义资料
实验一双绞线跳线制作与信息插座模块的安装、测试一、实验目的：1. 掌握使用网线钳制作具有RJ45接头的双绞线跳线的技能；2. 掌握信息模块的安装与压线并进行测试；3. 能够使用网线测试仪测试双绞线跳线的正确性；4.培养初步的协同工作能力。
二、实验设备：1. RJ45压线钳一把2. 信息插座一个、对应模块一个3. 模块打线刀一把4. 超5类双绞线若干5. 测线仪一个6. 水晶头两个三、实验任务任务1：制作一条5类双绞线的直通线任务2：制作一条5类双绞线的交叉线任务3：制作一条5类双绞线的反转线任务4：安装信息插座与模块打线四、实验步骤（一）制作标准与跳线类型每条双绞线中都有8根导线，导线的排列顺序必须遵循一定的规律，否则就会导致链路的连通性故障，或影响网络传输速率。
1. T568-A与T568-B标准目前，最常用的布线标准有两个，分别是EIA/TIA T568-A和EIA/TIA T568-B两种。
在一个综合布线工程中，可采用任何一种标准，但所有的布线设备及布线施工必须采用同一标准。
通常情况下，在布线工程中采用EIA/TIA T568-B标准。
（1）按照T568B标准布线水晶头的8针（也称插针）与线对的分配如图1.1所示。
线序从左到右依次为：1-白橙、2-橙、3-白绿、4-蓝、5-白蓝、6-绿、7-白棕、8-棕。
4对双绞线电缆的线对2插入水晶头的1、2针，线对3插入水晶头的3、6针。
（2）按照T568A标准布线水晶头的8针与线对的分配如图1.2所示。
线序从左到右依次为：1-白绿、2-绿、3-白橙、4-蓝、5-白蓝、6-橙、7-白棕、8-棕。
4对双绞线对称电缆的线对2接信息插座的3、6针，线对3接信息插座的1、2针。
2. 判断跳线线序只有搞清楚如何确定水晶头针脚的顺序，才能正确判断跳线的线序。
将水晶头有塑料弹簧片的一面朝下，有针脚的一方向上，使有针脚的一端指向远离自己的方向，有方型孔的一端对着自己，此时，最左边的是第1脚，最右边的是第8脚，其余依次顺序排列。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验 双绞线及信息模块制作实验目的：了解接线标准，掌握直通双绞线、交叉双绞线、信息模块及配线架的制作、测试方法及应用场合。
实验设备：RJ-45水晶头、双绞线、压线钳、打线钳、信息模块、配线架和双绞线测试仪。
一、双绞线连接电缆的制作1. 连接线缆组件连接电缆由双绞线两端压接RJ-45接头（又称水晶头）制作而成，如图1-1所示。
图1-1 连接线缆及其组件2. 双绞线与RJ-45接头的连接标准双绞线与RJ-45头的压接（压线）方法同样有两种国际标准：ANSI/EIA/TIA568A 和ANSI/EIA/TIA568B ，其线序如图1-2所示。
3. 连接电缆的制作网络工程中所使用的双绞线连接电缆（又称双绞线跳线）主要有直通线缆和交叉线缆两种类型。
直通线缆两端水晶头的压线都采用T568A 标准或T568B 标准，双绞线的每组线在两端是一一对应的；它主要用于信息插座（交换机普通端口）与计算机网卡的连接、或交换机（或集线器）Uplink 口与另一台交换机（或集线器）普通端口的连接等。
交叉线缆一端水晶头的压线采用T568A 标准，而另一端则采用T568B 标准，它主要用于交换机（或集线器）普通端口与另一台交换机（或集线器）普通端口的连接、或计算机与计算机之间的连接。
在同一个布线工程中，直通线缆的制作只能统一使用一种标准，一般采用T568B 标准。
RJ-45接头 反面 正面 连接电缆UTP图1-2 双绞线与RJ-45接头的压线标准双绞线与RJ-45头压接方法步骤如下：（1）利用双绞线压线钳（如图1-3所示）的切线刀口剪取适当长度（至少0.6m ，最多不超过100m ）的网线，然后再利用剥线刀将双绞线的外皮除去2cm ～3cm 。
图1-3 双绞线压线钳（2）小心拧开每一对线，按EIA/TIA568B 的标准排好，整理使之平、直，正确的线序为：白橙/橙/白绿/蓝/白蓝/绿/白棕/棕。
需要特别注意的是，绿色条线应该跨越蓝色对线。
这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低。
（3）将裸露出的双绞线用切线刀剪齐并只剩约14mm 的长度，水晶头正面向上，将8根导线同时插入水晶头的引脚内，注意第一只引脚内应该放白橙色的线，其余类推。
（4）确定双绞线的每根线的位置正确，并都抵达水晶头的顶端之后，用压线钳的压线刀压接水晶头。
同样方法压制另一端的RJ-45接头，制作好的水晶头如图1-4所示。
图1-4 EIA/TIA568B 标准制作的水晶头白 绿 绿 白 橙 蓝 白蓝 橙 白 棕 棕 白 橙 橙 白 绿 蓝 白 蓝 绿 白 棕棕 （a ）T568A 标准 （b ）T568B 标准 12345678 RJ-45接头 8线UTP 切线刀 剥线刀压线刀二、信息模块的制作1. 信息插座组件信息插座由面板、信息模块和底盒组成，如图1-5所示。
信息模块常用的有超五类和六图1-5 信息插座组件类两种类型；压线方式有打线式和扣锁式，打线式信息模块需要用专用打线钳手工按色标将双绞线打入其IDC 打线槽内，其结构如图1-5（a ）（c ）所示；而扣锁式信息模块只需按色标将双绞线插入其线槽，压紧扣锁帽即可，不需要使用打线钳，其结构如图1-5（b ）所示。
信息插座面板通常可分为86×86mm 单口、双口和四口几种类型，如图1-5（d ）所示。
目前，绝大多数知名布线产品供应商都能提供进口或国产的国标面板以供用户选择。
进口面板主要有两种，一种是以美国为代表的北美风格面板，这种面板通常不包括防尘弹簧拉门，而是采用插拔式防尘盖。
其优点在于RJ-45模块可以90°或45°任意方式安装在面板上，具备良好的使用功能。
另外一种是以法国、德国和英国产品为代表的欧洲风格，这些面板通常在面板上装有防尘弹簧拉门以及可更换标示座。
信息插座底盒类型多种多样，安装方式各不相同。
信息插座一般分为嵌入式插座（如图1-5（d ）所示）、表面安装式（明装）插座和多介质信息插座。
新建的建筑物应选用嵌入式信息插座，而对现有的建筑物通常采用表面安装式信息插座。
嵌入底盒（暗底盒）大小有86×86mm 单体盒和86×172mm 双体盒两种，明装底盒大小为86×86mm 。
光纤信息插座模块安装的底盒大小应根据水平光缆（2芯或4芯）终接光缆盘的大小和满足光缆对弯曲半径的要求来确定。
2. 信息插座安装要求每个工作区至少要配置一个信息插座盒。
对于难以再增加插座盒的工作区，要至少安装2个分离的插座盒。
信息插座的安装位置应符合工程设计的要求，既有安装在墙上的，也有埋于地板上的以及办公桌的插座位置，安装施工方法应区别对待。
安装在地面上或活动地板上的地面信息插座，是由接线盒体和插座面板两部分组成。
插座面板有直立式（面板与地面成45°，可以倒下成平面）和水平式等几种；缆线连接固定在接线盒体内的装置上，接线盒体均埋在地面下，其盒盖面与地面平齐，可以开启，要求必须有严密防水、防尘和抗压功能。
在不使用时，插座面板与地面齐平，不影响人们日常行动。
安装在墙上的信息插座，其位置宜高出地面30cm ，RJ-45接口面板和模块安装在墙壁的接线暗（a ）打线式超五类信息模块 RJ-45接口 IDC 打线槽 色标 （d ）信息插座面板与底盒 （c ）六类信息模块 IDC 打线槽（b ）扣锁式超五类信息模块 色标 扣锁帽双绞线插口IDC 打线槽盒上，暗盒内是网线的终点，将面板上的模块和双绞线连接，形成墙壁上的RJ-45接口。
3. 信息模块的端接方法信息模块的端接实际上是配线子系统缆线的终接，操作时一定要做到：（1）核对缆线标识内容是否正确；（2）缆线中间不应有接头，终接处必须牢固，接触良好；屏蔽对绞电缆的屏蔽层与连接器件终接处屏蔽罩应通过紧固器件3600圆周可靠接触，接触长度不宜小于l0mm 。
屏蔽层不应用于受力的场合。
（3）对绞电缆与连接器件连接应认准线号，线位色标，不得颠倒和错接。
（4）终接时，每对对绞线应保持扭绞状态，松开长度对于3类电缆不应大于75mm ；对于5类电缆不应大于13mm ；对于6类电缆应尽量保持扭绞状态，减小扭绞松开长度。
信息模块的压接方式有两种国际标准：ANSI/EIA/TIA568A 和ANSI/EIA/TIA568B （简称T568A/T568B ，下同）。
无论是采用T568A 还是采用T568B 标准，均在一个模块中实现，但它们的线对分布不一样。
在网络布线工程应用中，两种压接方式均可采用，但在同一布线工程中两种压接方式不应混合使用。
对于扣锁式信息模块，只要按照压接标准和模块上的色标，将双绞线正确插入线槽，然后压紧扣锁帽即可。
对于打线式信息模块，其压接方法步骤如下：（1）双绞线从布线底盒中拉出，剪至合适的长度（约30cm ）。
（2）用剥线钳（如图8-10所示）剥除双绞线的绝缘层包皮2cm ～3cm 。
（3）将信息模块置入掌上防护装置中，分开4个线对，但线对的两根缆线不要拆开，按照信息模块上色标所指线序，稍稍用力将导线逐一置入相应的线槽内，如图8-7所示。
（4）将打线钳（如图1-6所示）的刀口对准信息模块上的线槽和导线，带刀刃的一侧向外，垂直用力向下压，听到“喀”的一声，模块外多余的线被剪断，即压好1根导线。
重复该操作，将8条导线分别打入相应颜色的线槽中。
如果多余的线不能被剪断，可调节打线钳上的旋钮，调整冲击压力。
图1-6 信息模块端接（5）将塑料防尘片沿缺口穿入双绞线，并固定于信息模块上。
双手压紧防尘片，模块端接完成。
将信息面板的外扣盖取下，将信息模块对准信息面板上的槽口轻轻压入，再将信息面板用螺丝钉固定在信息插座的底盒上，最后将外扣盖扣上。
三、数据配线架及缆线连接数据配线架通常用于网络中心机房、设备间和电信间的数据配线，也可用于楼层配线设备FD 水平侧的语音配线，其作用是将配线子系统中的数据信息点与网络设备相连，或将配线子系统中的语音点与语音主干大对数电缆相连，或将对绞线进行交叉连接等。
剪线刀刃 冲击压力调节旋钮信息模块压接 信息模块打线钳 保持线对绞距弯曲角度大于90o1．数据配线架的结构数据配线架由RJ-45配线模块、基座、标签组成。
标准宽度为19"，基本规格为24个端口，也可为48个端口，其高度分别为2U 和4U 。
每个24口数据配线架共有4个RJ-45配线模块，每个模块有6个RJ-45端口。
如图1-7所示。
2．RJ-45配线模块目前，超五类和六类配线模块都由6个RJ-45端口组成，每个端口可连接1根4对对绞电缆，则1个RJ-45配线模块可支持6个信息点。
如图1-8所示，超五类和六类配线模块的正面为RJ-45端口和标签设置处；反面为IDC 打线槽和色标索引条，但两种类型的结构不同，在超五类配线模块中，1根4对对绞电缆的8根导线一般压接在同一侧的8个IDC 打线槽中。
而在六类配线模块中，1根4对对绞电缆的8根导线一般只压接在两侧，且要使用锁线卡。
图1-7 数据配线架结构图图1-8 RJ-45配线模块结构图3．数据配线架与4对对绞电缆的连接（1）超五类数据配线架超五类数据配线架缆线压接有EIA/TIA568A 和EIA/TIA568B 两种标准。
标准的选用一定要按设计标准进行，以保证配线架所采用的标准（通常为EIA/TIA568B ）与信息模块的安装标准一致。
下面以1 个RJ-45配线模块为例，叙述与超五类4对对绞电缆端接的方法步骤。
① 在机柜上安装好配线架，按设计的压接标准放置好色标索引条。
先把4对对绞电缆从机柜底部牵引到RJ-45配线模块上要端接的位置，每个配线模块布放6根，左边的缆线端接在配线模块的左（c ）六类RJ-45配线模块锁线卡 （b ）RJ-45配线模块正面（a ）六类RJ-45配线模块反面 （d ）超五类RJ-45配线模块反面 IDC 打线槽 19"标准机柜 RJ-45配线模块 端口编号：1～24 基座反面半部分，右边的缆线端接在配线模块的右半部分。
再在配线架的内边缘处将6根缆线束松驰地捆起来，在每条缆线上标记出剥除缆线外皮的位置，并在离标记内侧10～20cm 处写上每根缆线的编码，然后解开捆扎，在标记处刻痕后再放回原处，暂不要剥去外皮。
② 在每条缆线刻痕点之外最少15cm 处将缆线切断，并将刻痕的外皮滑掉，然后按色标将每对对绞线拉入对应的IDC 打线槽中，要注意线对弯曲度＞90o ，并尽量保证每对线的绞距，不要将线对散开。
③ 检查线对是否安放正确，或是否变形。
无误后再用工具把每个线对压下并切除线头。
完成缆线端接的6口RJ45配线模块如图1-9所示。
注意左右两侧12根缆线的端接顺序为先两端后中间。
④ 每完成6根4对对绞线的端接后，应该用尼龙扎带在本模块单元捆扎缆线，整个配线架缆线端接完成后，应该在机柜左右两侧分配对12根4对对绞电缆进行捆扎。
