1、矿山测量的主要任务是精确建立井上、下测量控制系统，及时而准确地测绘各种矿图，正确标定井上、下各工程位置，研究地表与岩层移动规律。
2、测量工作必须遵循两项原则：一是“由整体到局部、从高级到低级、先控制后碎部”；二是“步步要检核”。
3、煤矿生产中“三下”、“一上”开采指的是“建筑物下、铁路下、水体下”和“承压水上”。
4、目前，我们采用的矿区平面坐标系是1980年国家大地坐标系；高程采用的是1956年黄海高程系统。
5、测量误差按其性质分为系统误差和偶然误差两类。
6、井下测量一般需要4人：1人观测、1人记录、前后视照明各1人。
7、巷道的中线是指巷道水平投影的几何中心线称为巷道中线（主要巷道每掘进30m、次要巷道每掘进40m应延设一组中心线）。
8、巷道腰线是用来指示巷道在竖直面内的掘进方向及调整巷道底板或轨面坡度用的。
9、井下平面控制分为基本控制和采区控制两类。
在采区次要巷道中，为了填图还应敷设碎部导线。
10、基本控制导线：
应沿着矿井主要巷道（斜井、暗斜井、水平运输大巷、主要石门、总回风道、集中上、下山等）敷设。
各矿基本控制导线应采用7″级导线，一般应每300～500m延测一次，每隔1.5～2km加测一条陀螺定向边。
11、采区控制导线：
沿着采区上、下山，中间巷道、采区运输道、回风道敷设。
根据采区一翼长度可分别采用15″或是30″级导线。
采区导线应随着巷道掘进每30m～100m延长一次。
矿山测量考试复习重点
大地水准面:与平均海水面吻合并向大陆内部岛屿内延伸而形成的曲面。
大地坐标：大地经度L和大地纬度B统称大地坐标。
高程：地面点到大地水准面的铅垂距离。
坐标：指地面点在大地水准面上的位置。
导线：将相邻控制点连成直线构成的连折线。
导线测量：测量导线的转角及边长并计算出各导线点坐标的工作。
坐标方位角：从坐标纵轴的北端起，顺时针量至某直线的夹角。
角值为：0°-360°岩石移动角：在移动盆地的主断面上，采空区边界点和危险边界点的连线与水平线在煤柱一侧所夹之角。
与煤层倾角有关。
比例尺：地形图上任一险段长度与真实地相应长度的比。
中线：指巷道投影在水平面上的几何中心。
腰线：指示巷道在竖直面的掘进方向线。
倾角：表示岩层的倾斜程度，它是岩层层面于水平面的夹角。
标高投影：以大地水准面为投影面将空间物体上各特征点垂直投影到该平面。
标高内差：在同一段直线的标高投影图上，求出高程为整数的各点投影位置。
贯通测量：为各种贯通工程所进行的测量工作。
全站仪的主要作用：便捷的完成角度、距离、高差的测量以及坐标的计算、输出和储存等工作还能够完成各种施工放样和检查测量等工作。
经纬仪的主要作用：用来进行精确的角度的测量。
水准仪的主要作用：精确测量高程与距离。
半圆仪的主要作用：测倾角标定腰线。
罗盘仪的主要作用：测量出磁方位角的大小。
激光指向仪的作用：用来指示巷道的掘进方向。
陀螺经纬仪的主要作用：用于巷道定向。
井下导线测量工作的外业工作主要包括：选点、埋点、测角、量点和碎部测量。
内业作业的最终目的：建立井上下平面控制。
矿井联系测量的主要任务：传坐标、传高程、传方位角。
测量工作的实质：确定点的平面位置和空间位置。
点的平面位置用纵横坐标表示，高低位置用高程表示。
表示直线方向的方法：方位角和象限角。
倾斜平面的标高投影用等高线来表示。
两条巷道相交其交点处有1个高程值。
两条巷道相错其交点处有2个高程值。
矿图常用比例尺：1：500，1：1000，1：2000，1：50001、矿山测量的主要任务:2、描述点（X,Y,H）意义。
矿山测量第二章测量基础知识
三种方位角的关系
矿山测量
2.4 方位角
正、反方位角
12 21 1800
正、反坐标方位角： A12 A21 ( 2 1) 1800
正、反真方位角： 正、反磁方位角：
Am12 Am21 (m1 m2 ) 1800
真
北
γ1
γ2
α12
A12
1
B点高程为44.529m。若改用“1985国家高程基准”，则A、 B两点的高程各应为多少？
3
A21
2
α21
矿山测量
2.4 方位角
象限角
从标准方向线的北端或南端，顺时针或逆时针量至某直线的水
平锐角，以R表示，取值范围为0°～90°。
象限角与坐标方位角的换算
N
第一象限 第二象限 第三象限 第四象限
R 180 R 180 R 360 R
4
1
W
O
αo2 αo3αo4
1 大地坐标系
大地坐标系是以地球 椭球的起始大地子午 面、大地赤道面和椭 球体面为起算面和基 准面而建立起来的空 间坐标系。
地球表面的P点可用大地经度（L）、 大地纬度（B）和大地高(H）
N
P
地
轴
H
O
L
赤道面
B
赤道
S
矿山测量
2.2 测量常用的坐标系统 > 大地坐标系 ②
北京
北纬 39°54′20″ 东经 116°23′29″
水平角。其取值范围：0°～360°。
真
方位角的种类
北
真方位角
由子午线北端起算的方位角 ，用A表示。
磁方位角
由磁北方向起算的方位角 ，用Am磁 表示。

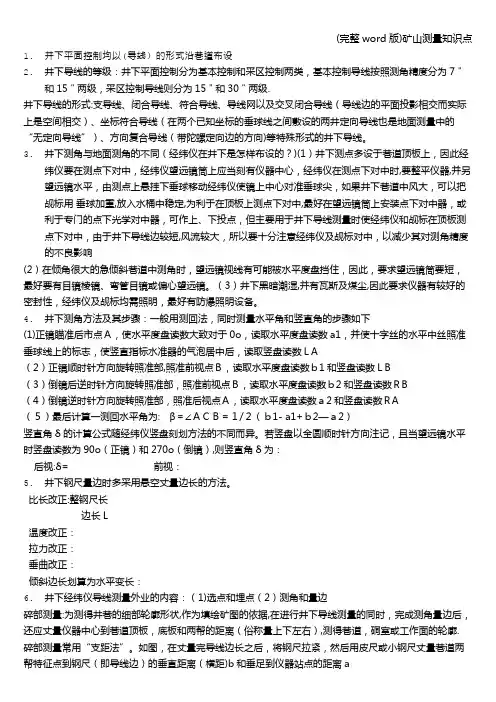

(完整word版)矿山测量知识点

1.井下平面控制均以(导线）的形式沿巷道布设2.井下导线的等级：井下平面控制分为基本控制和采区控制两类，基本控制导线按照测角精度分为7＂和15＂两级，采区控制导线则分为15＂和30＂两级.井下导线的形式:支导线、闭合导线、符合导线、导线网以及交叉闭合导线（导线边的平面投影相交而实际上是空间相交）、坐标符合导线（在两个已知坐标的垂球线之间敷设的两井定向导线也是地面测量中的“无定向导线”）、方向复合导线（带陀螺定向边的方向)等特殊形式的井下导线。
3.井下测角与地面测角的不同（经纬仪在井下是怎样布设的？)(1）井下测点多设于巷道顶板上，因此经纬仪要在测点下对中，经纬仪望远镜筒上应当刻有仪器中心，经纬仪在测点下对中时,要整平仪器,并另望远镜水平，由测点上悬挂下垂球移动经纬仪使镜上中心对准垂球尖，如果井下巷道中风大，可以把觇标用垂球加重,放入水桶中稳定,为利于在顶板上测点下对中,最好在望远镜筒上安装点下对中器，或利于专门的点下光学对中器，可作上、下投点，但主要用于井下导线测量时使经纬仪和觇标在顶板测点下对中，由于井下导线边较短,风流较大，所以要十分注意经纬仪及觇标对中，以减少其对测角精度的不良影响(2）在倾角很大的急倾斜巷道中测角时，望远镜视线有可能被水平度盘挡住，因此，要求望远镜筒要短，最好要有目镜棱镜、弯管目镜或偏心望远镜。
（3）井下黑暗潮湿,并有瓦斯及煤尘,因此要求仪器有较好的密封性，经纬仪及觇标均需照明，最好有防爆照明设备。
4.井下测角方法及其步骤：一般用测回法，同时测量水平角和竖直角的步骤如下(1)正镜瞄准后市点Ａ，使水平度盘读数大致对于0o，读取水平度盘读数a1，并使十字丝的水平中丝照准垂球线上的标志，使竖直指标水准器的气泡居中后，读取竖盘读数ＬA（2）正镜顺时针方向旋转照准部,照准前视点Ｂ，读取水平度盘读数ｂ1和竖盘读数ＬB（3）倒镜后逆时针方向旋转照准部，照准前视点Ｂ，读取水平度盘读数ｂ2和竖盘读数ＲB（4）倒镜逆时针方向旋转照准部，照准后视点Ａ，读取水平度盘读数ａ2和竖盘读数ＲA（５）最后计算一测回水平角为: β＝∠ＡＣＢ＝１/２（ｂ1- a1+ｂ2—ａ2）竖直角δ的计算公式随经纬仪竖盘刻划方法的不同而异。
