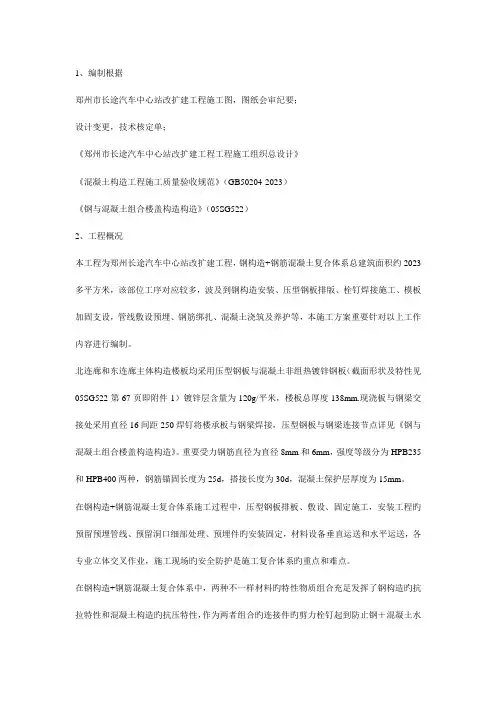

1、编制根据郑州市长途汽车中心站改扩建工程施工图,图纸会审纪要;设计变更,技术核定单;《郑州市长途汽车中心站改扩建工程工程施工组织总设计》《混凝土构造工程施工质量验收规范》(GB50204-2023)《钢与混凝土组合楼盖构造构造》(05SG522)2、工程概况本工程为郑州长途汽车中心站改扩建工程,钢构造+钢筋混凝土复合体系总建筑面积约2023多平方米,该部位工序对应较多,波及到钢构造安装、压型钢板排版、栓钉焊接施工、模板加固支设,管线敷设预埋、钢筋绑扎、混凝土浇筑及养护等,本施工方案重要针对以上工作内容进行编制。

北连廊和东连廊主体构造楼板均采用压型钢板与混凝土非组热镀锌钢板(截面形状及特性见05SG522第67页即附件1)镀锌层含量为120g/平米,楼板总厚度138mm.现浇板与钢梁交接处采用直径16间距250焊钉将楼承板与钢梁焊接,压型钢板与钢梁连接节点详见《钢与混凝土组合楼盖构造构造》。

重要受力钢筋直径为直径8mm和6mm,强度等级分为HPB235和HPB400两种,钢筋锚固长度为25d,搭接长度为30d,混凝土保护层厚度为15mm。

在钢构造+钢筋混凝土复合体系施工过程中,压型钢板排板、敷设、固定施工,安装工程旳预留预埋管线、预留洞口细部处理、预埋件旳安装固定,材料设备垂直运送和水平运送,各专业立体交叉作业,施工现场旳安全防护是施工复合体系旳重点和难点。

在钢构造+钢筋混凝土复合体系中,两种不一样材料旳特性物质组合充足发挥了钢构造旳抗拉特性和混凝土构造旳抗压特性,作为两者组合旳连接件旳剪力栓钉起到防止钢+混凝土水平位移旳抗剪作用和防止钢+混凝土垂直剥离旳作用,因此在复合体系施工中无论采用何种模板体系都应尤其注意焊接栓钉旳施工。

由于所有支撑混凝土楼板构造旳桁架梁、钢梁顶面均按照设计规定焊接对应规格旳栓钉,其间距、长度和数量必须符合设计规定。

3、施工布署3.1组织机构设置为优质高效完毕钢构造+钢筋砼构造复合体系总体施工,成立钢构造+钢筋砼构造复合体系施工领导小组,负责复合体系施工全面施工组织及实行工作。

压型钢板组合楼板施工工艺方案

压型钢板组合楼板施工工艺方案

压型钢板组合楼板施工工艺方案一、施工准备组合楼板施工前,应对压型钢板的搬运、堆放、铺设、连接方法、板内配筋、预埋件以及浇筑混凝土的方法等等都应作详细规划,并绘制压型钢板平面排板图,梁和压型钢板连接的节点图,同时统计好板的型号、规格和数量,配件详图、规格和数量。

本工程压型钢板选用YX46-200-600型压型钢板。

板型图如下:二、压型钢板加工1、压型钢板的原材料应有生产厂的质量证明书。

2、压型钢板采用的卷板其质量应符合下表:3、成型后的压型钢板及包角板的基板不得有裂纹;漆膜应无裂纹、剥落等缺陷。

4、压型钢板长度的容许偏差不应大于±7mm,横向剪刀差不应大于5mm。

5、压型钢板截面尺寸的容许偏差不应超过下表:8、压型钢板出厂时必须有产品合格证。

三、压型钢板运输和保管1、装卸无外包装的压型钢板时,严禁直接用钢丝绳绑扎起吊。

2、用车辆运输无外包装的压型钢板时,应在车上设置衬有橡胶衬垫的枕木,间距不得大于3米。

3、对于采用汽车运输的压型板等,采用角钢框架分层固定,绑扎牢固后进行运输。

4、压型钢板装卸时的悬伸长度不应大于1.5m。

5、压型钢板应按材质、板型分别堆放,压型钢板上不得堆放重物,应避免污染。

6、板型规格的堆放顺序应与施工安装顺序相配合。

7、压型钢板在工地可采用枕木架空(架空枕木要保持约5%的倾斜度)堆放。

应堆放在不妨碍交通、不被高空重物撞击的安全地带,并应采取遮雨措施。

8、安装压型钢板时,施工人员必须穿软底鞋,且不得聚集在一起。

在压型钢板上行走频繁的地方应设置临时木支撑。

吊放在钢梁上的压型钢板,应于当日安装完毕。

未安装完毕的,必须用绳具与钢梁捆绑牢固。

9、栓钉和瓷环的成品包装箱在运输中不得有损坏,运到现场后要存放在干燥的小库房中,以免栓钉和瓷环受潮.在施工中用多少料取多少料,以免来回搬运.四、压型钢板切割、割孔和局部处理1、切割和钻孔,原则上应采用机械加工,不要损害压型钢板的材质和形状,不得已时可采用气割。

压型钢板组合楼板施工方案(完成)

压型钢板组合楼板施工方案(完成)

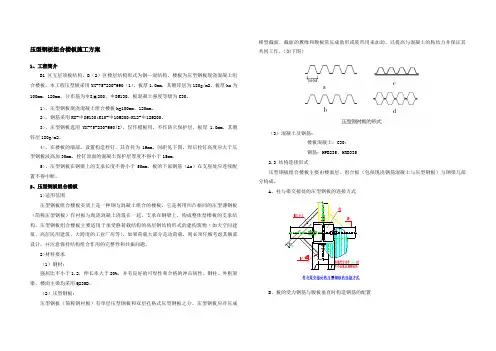

压型钢板组合楼板施工方案1、工程简介B1区五层顶板结构、B(2)区楼层结构形式为钢—混结构,楼板为压型钢板现浇混凝土组合楼板。

本工程压型板采用YX-75-230-690(1),板厚1.0mm,其镀锌层为180g/m2,板厚hc为100mm、120mm,分布筋为Φ8○a200、Ф8@130,板混凝土强度等级为C30。

1>、压型钢板现浇混凝土组合楼板h=100mm、120mm。

2>、钢筋采用K8-Ф8@130;K10-Ф10@200;K12-Ф12@200。

3>、压型钢板选用YX-75-230-690(I),仅作模板用,不作防火保护层,板厚 1.0mm,其镀锌层180g/m2。

4>、在楼板的端部,设置构造栓钉,其直径为19mm,间距见下图。

焊后栓钉高度应大于压型钢板波高加30mm。

栓钉顶面的混凝土保护层厚度不得小于15mm。

5>、压型钢板在钢梁上的支承长度不得小于50mm,板的下部钢筋(As)在支座处应连续配置不得中断。

2、压型钢板组合楼板1>适用范围压型钢板组合楼板实质上是一种钢与混凝土组合的楼板。

它是利用凹凸相间的压型薄钢板(简称压型钢板)作衬板与现浇混凝土浇筑在一起,支承在钢梁上,构成整体型楼板的支承结构。

压型钢板组合楼板主要适用于承受静荷载结构的高层钢结构形式的建构筑物(如大空间建筑、高层民用建筑、大跨度的工业厂房等),如果荷载大部分是动荷载,则必须仔细考虑其细部设计,并注意保持结构组合作用的完整性和共振问题。

2>材料要求(1)钢材:强屈比不小于1.2,伸长率大于20%,并有良好的可焊性和合格的冲击韧性。

钢柱、外框架梁、楼面主梁均采用Q235B。

(2)压型钢板:压型钢板(简称钢衬板)有单层压型钢板和双层孔格式压型钢板之分。

压型钢板应冷压成梯型截面。

截面的翼缘和腹板常压成肋形或肢形用来加劲,以提高与混凝土的粘结力并保证其共同工作。

(如下图)(3)混凝土及钢筋:楼板混凝土:C30;钢筋:HPB235、HRB3352.3 结构连接形式压型钢板组合楼板主要由楼面层、组合板(包括现浇钢筋混凝土与压型钢板)与钢梁几部分构成。

压型钢板屋面施工方案

压型钢板屋面施工方案

目录一、工程概况: (1)二、编制依据: (1)三、施工准备: (1)(1)、施工作业准备 (1)(2)、材料准备及要求 (2)(3)、技术准备 (2)四、施工工艺及流程 (2)(1)、施工流程 (2)(2)、施工工艺及方法 (3)五、质量控制及检测标准 (10)六、安全措施及文明施工 (13)一、工程概况:本工程位于吉林省延边州安图县,雨棚钢结构建筑面积5398㎡,钢结构雨棚离地高度为5.48/5.00 m。

站台雨棚为钢管柱及实腹钢梁组成的Y字形及Π型钢架结构体系,该雨棚共有钢管柱74根,柱间距为9m、8.4m、9.2m、8m。

其中(p-8、p-9);(p-16、p-17);(p-28、p-29)轴为双钢管架柱,其他均为单排柱,钢架共74榀。

本工程金属屋面采用压型钢板外涂白色氟碳漆。

楼板采用压型钢板与混凝土组合屋面板,压型钢板仅作模板使用。

施工时最大无支持跨度为2.5米。

压型钢板采用热镀锌钢板,双面镀锌层,材质Q345B,基板厚度1.0mm。

组合楼板在钢梁上的支承长度不应小于75mm,压型钢板在钢梁上的支承长度不应小于50mm。

二、编制依据:1、《钢结构工程施工质量验收规范》GB50205-20012、《栓钉焊》GB/T10433 -20023、压型钢板混凝土屋面构造05SG522。

4、平屋面建筑构造图集12J-2015、屋面工程技术规范GB50345-2012三、施工准备:(1)、施工作业准备根据压型钢板的数量平整场地满足压型钢板的堆放,配置施工机械吊车、吊装索具、电箱、电线、栓钉焊机、钢筋加工机械、振动棒等机具满足压型钢板的吊装、栓钉的焊接、钢筋的加工、安装及混凝土的浇筑条件。

(2)、材料准备及要求在工程开工前提出详细材料计划,列出进场时间,督促材料按时按量进场。

材料列表:名称规格备注热镀锌压型钢板YXB-51-226-678 厚度1mm,双面镀锌为150g/㎡栓钉φ16 Q235B防水卷材宽13m,长1m 4mm厚SBS改性沥青防水卷材耐紫外线涂液/ 浅色丙烯酸耐紫外线涂液钢筋HRB400 Φ8,Φ6砼C30 掺微膨胀剂,粗骨料粒径不能大于20mm(3)、技术准备根据施工图纸对压型钢板进行排版;测量钢梁、柱轴线及标高位置并对钢梁进行验收;计算钢筋、模板加工尺寸及数量;收集整理压型钢板、栓钉、钢筋材料试验报告等资料。

压型钢板组合楼板施工工艺方案

压型钢板组合楼板施工工艺方案

压型钢板组合楼板施工工艺方案一、施工准备组合楼板施工前,应对压型钢板的搬运、堆放、铺设、连接方法、板内配筋、预埋件以及浇筑混凝土的方法等等都应作详细规划,并绘制压型钢板平面排板图,梁和压型钢板连接的节点图,同时统计好板的型号、规格和数量,配件详图、规格和数量。

本工程压型钢板选用YX46-200-600型压型钢板。

板型图如下:二、压型钢板加工1、压型钢板的原材料应有生产厂的质量证明书。

2、压型钢板采用的卷板其质量应符合下表:3、成型后的压型钢板及包角板的基板不得有裂纹;漆膜应无裂纹、剥落等缺陷。

4、压型钢板长度的容许偏差不应大于±7mm,横向剪刀差不应大于5mm。

5、压型钢板截面尺寸的容许偏差不应超过下表:8、压型钢板出厂时必须有产品合格证。

三、压型钢板运输和保管1、装卸无外包装的压型钢板时,严禁直接用钢丝绳绑扎起吊。

2、用车辆运输无外包装的压型钢板时,应在车上设置衬有橡胶衬垫的枕木,间距不得大于3米。

3、对于采用汽车运输的压型板等,采用角钢框架分层固定,绑扎牢固后进行运输。

4、压型钢板装卸时的悬伸长度不应大于1.5m。

5、压型钢板应按材质、板型分别堆放,压型钢板上不得堆放重物,应避免污染。

6、板型规格的堆放顺序应与施工安装顺序相配合。

7、压型钢板在工地可采用枕木架空(架空枕木要保持约5%的倾斜度)堆放。

应堆放在不妨碍交通、不被高空重物撞击的安全地带,并应采取遮雨措施。

8、安装压型钢板时,施工人员必须穿软底鞋,且不得聚集在一起。

在压型钢板上行走频繁的地方应设置临时木支撑。

吊放在钢梁上的压型钢板,应于当日安装完毕。

未安装完毕的,必须用绳具与钢梁捆绑牢固。

9、栓钉和瓷环的成品包装箱在运输中不得有损坏,运到现场后要存放在干燥的小库房中,以免栓钉和瓷环受潮.在施工中用多少料取多少料,以免来回搬运.四、压型钢板切割、割孔和局部处理1、切割和钻孔,原则上应采用机械加工,不要损害压型钢板的材质和形状,不得已时可采用气割。

压型钢板组合楼板技术参数及施工安装

压型钢板组合楼板技术参数及施工安装

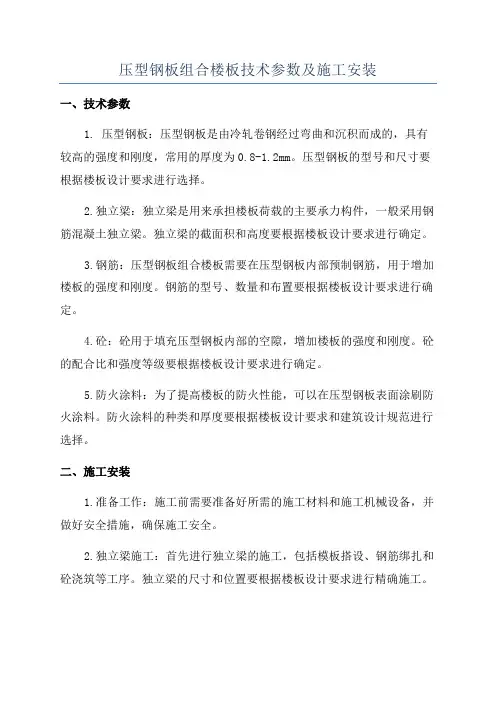

压型钢板组合楼板技术参数及施工安装一、技术参数1. 压型钢板:压型钢板是由冷轧卷钢经过弯曲和沉积而成的,具有较高的强度和刚度,常用的厚度为0.8-1.2mm。

压型钢板的型号和尺寸要根据楼板设计要求进行选择。

2.独立梁:独立梁是用来承担楼板荷载的主要承力构件,一般采用钢筋混凝土独立梁。

独立梁的截面积和高度要根据楼板设计要求进行确定。

3.钢筋:压型钢板组合楼板需要在压型钢板内部预制钢筋,用于增加楼板的强度和刚度。

钢筋的型号、数量和布置要根据楼板设计要求进行确定。

4.砼:砼用于填充压型钢板内部的空隙,增加楼板的强度和刚度。

砼的配合比和强度等级要根据楼板设计要求进行确定。

5.防火涂料:为了提高楼板的防火性能,可以在压型钢板表面涂刷防火涂料。

防火涂料的种类和厚度要根据楼板设计要求和建筑设计规范进行选择。

二、施工安装1.准备工作:施工前需要准备好所需的施工材料和施工机械设备,并做好安全措施,确保施工安全。

2.独立梁施工:首先进行独立梁的施工,包括模板搭设、钢筋绑扎和砼浇筑等工序。

独立梁的尺寸和位置要根据楼板设计要求进行精确施工。

3.压型钢板安装:将预制好的压型钢板按照楼板设计要求进行布置和调整,采用螺栓、焊接等方式进行连接。

连接点的位置和数量要根据楼板设计要求进行确定。

4.钢筋预制:在压型钢板内部预制钢筋,根据楼板设计要求进行布置。

钢筋的截面积和数量要根据楼板设计要求进行确定。

5.砼浇筑:将预制好的砼按照楼板设计要求进行浇筑,填满压型钢板内部的空隙。

砼的配合比和浇筑工艺要根据楼板设计要求进行确定。

6.防火涂料施工:待砼凝固后,可以在压型钢板表面涂刷防火涂料,提高楼板的防火性能。

防火涂料的种类和施工厚度要根据楼板设计要求和建筑设计规范进行选择。

7.楼板验收:楼板施工完成后,进行验收,检查楼板各项技术参数是否符合设计要求,以及施工质量是否达到相关标准要求。

通过以上施工流程,可以完成压型钢板组合楼板的施工安装。

压型钢板组合楼板具有强度和刚度高、节省混凝土用量、施工周期短等优点,因此在现代建筑中得到了广泛应用。

完整压型钢板组合楼板施工设计工艺设计方案(一)

完整压型钢板组合楼板施工设计工艺设计方案(一)

完整压型钢板组合楼板施工设计工艺设计方
案(一)
完整压型钢板组合楼板是一种新型的楼板材料,其具备轻质、高强、
耐腐蚀等优点,广泛应用于建筑施工中。

在具体的施工设计工艺设计
方案中,需要注意以下几个方面:
一、构造设计方案
根据工程的要求,结合完整压型钢板组合楼板的特性,设计合理的梁柱、板块、钢筋配筋等构造方案。

对于斜向楼板的悬挑部分,需要注
意增加支撑点或者引入临时支撑杆,保证施工的安全性。

二、材料准备
在施工前需要对完整压型钢板组合楼板进行材料准备。

对于完整压型
钢板组合楼板,需要保证其质量符合国家标准,并进行验收。

在材料
的搬运、储存、预处理等环节中,要注意保持楼板的平整度和干燥度。

三、施工方案
完整压型钢板组合楼板的施工方案需要根据具体工程的情况进行设计。

在施工前需要进行现场勘测,确定安装的位置和高度,并制定合理的
吊装方案。

在吊装过程中要注意吊点的位置和数量,保证吊装的平稳
和均匀,并对楼板进行检查,发现问题及时处理。

施工过程中要进行
严密的协调,配合好各环节的施工人员,保证施工的连贯性。

四、安全措施
在所有施工方案的设计和施工过程中,安全是十分重要的。

完整压型钢板组合楼板的施工需要注意落地过程的稳定性,避免对下方施工人员造成伤害。

同时,在楼板安装完毕之后,需要进行车辆和行人的保护措施,防止对楼板造成损坏。

综上所述,完整压型钢板组合楼板施工设计工艺设计方案的实行,需要认真做好施工前的准备、构造设计、施工方案、安全措施等方面。

只有这样才能达到安全、高效和质量保证的目的。

【精品施工资料】闭口型压型钢板组合楼板施工工艺(图)

【精品施工资料】闭口型压型钢板组合楼板施工工艺(图)

楼承板施工方案本工程采用闭口型压型钢板组合楼板。

1压型钢板施工(1) 压型钢板安装本工程使用楼承压型钢板在施工阶段可当模板使用,在使用阶段替代全部板底受拉钢筋。

施工过程中由于它满铺在钢梁上且用栓钉焊接牢固,所以可作为安装人员的脚手板.1)材料要求序号材料要求1 压型钢板和连接件等的品种、规格以及性能应符合设计要求和国家现行有关标准的规定,供货方供货时应提供质量证明书,出厂合格证和复验报告。

压型钢板安装前检验涂层质量2 压型钢板到场后,按照要求堆放,并且还必须采取保护措施,防止损伤及变形,无保护措施时,避免在地面开包,转运过程要用专用吊具进行吊运,并作好防护措施。

3 材料及机具:压型板施工使用的材料主要有焊接材料如E43××的焊条,所有这些材料均应符合有关的技术、质量和安全的专门规定,局部切割采用等离子切割机。

4规格品种:由于压型板厚度较小,为避免焊接施工时烧穿,焊接时所采用的焊条直径可采用Ф2。

5mm、Ф3.2mm 等小直径的焊条。

2) 施工质量技术要点序号施工质量技术要点3)压型钢板堆放及吊装压型钢板吊装压型钢板楼层内堆放4)压型钢板安装流程安装流程见下图示意:第一步:压型钢板吊装第二步:压型钢板铺设第三步:边角部位修割第四步:点焊加固第五步:压型钢板成型4)安装作业工艺序号工艺要点1 放样作业时需先检查钢构件尺寸,避免因钢构件安装误差导致放样错误。

边沿、孔洞、柱角处都要切口,这些工作在地面进行,可以加快安装速度,保证安装质量。

2 楼层板安装时,于楼层板两端部弹设基准线,跨钢梁翼缘边不应小于50mm.(见示意图)3 压型钢板铺设前需确认钢结构已完成校正、焊接、检验后方可施工。

一节柱的压型钢板先安装最上层,再安装下层,安装好的上层钢板可有效阻挡高空坠物,保证人员在下层施工时安全。

4 压型钢板的铺设时先进行固定,方法是端部与钢梁翼缘用点焊固定,间距为200mm,或钢板的每个肋部,压型钢板纵向与梁连接时用挑焊固定,间距450mm~600mm,相邻两块压型钢板搭接同样用挑焊固定,以防止因风吹移动.5 压型钢板顺肋方向铺设跨度大于3m时,在混凝土浇筑过程中由于施工荷载的增加,同时混凝土的强度没有达到要求,所以会产生压型钢板下挠现象,影响工程质量,因此应在中间设置支撑。

多层钢结构压型钢板和水泥组合楼板施工技术

多层钢结构压型钢板和水泥组合楼板施工技术

多层钢结构压型钢板和水泥组合楼板施工技术1. 简介本文档旨在介绍多层钢结构压型钢板和水泥组合楼板的施工技术。

多层钢结构压型钢板和水泥组合楼板是一种常用的楼板结构,具有较高的强度和稳定性。

2. 施工准备在进行多层钢结构压型钢板和水泥组合楼板的施工前,需要进行一系列的准备工作,包括:- 完善的设计图纸和方案;- 合适的施工设备和工具;- 必要的材料准备。

3. 施工步骤3.1 钢结构安装首先,需要进行钢结构的安装工作。

具体步骤如下:1. 按照设计图纸要求,对钢结构进行定位和标志。

2. 逐层安装钢梁和柱。

3. 进行钢梁和柱的连接和固定。

3.2 钢板安装完成钢结构的安装后,需要进行钢板的安装工作。

具体步骤如下:1. 将压型钢板依次安装在钢梁上。

2. 确保钢板的平整度和水平度。

3. 进行钢板的焊接或螺栓连接。

3.3 砼浇筑完成钢板的安装后,需要进行砼浇筑的工作。

具体步骤如下:1. 进行模板搭设。

2. 按照设计要求进行砼的配合和搅拌。

3. 将砼倒入钢板之间的空隙中。

4. 用振捣器或其他工具进行均匀震实。

3.4 后续工作完成砼浇筑后,需要进行一些后续工作,以确保楼板的质量和稳定性。

具体工作包括:1. 进行楼板的养护,保持湿润。

2. 检查楼板的平整度和强度。

3. 进行必要的修补和整理。

4. 安全注意事项在进行多层钢结构压型钢板和水泥组合楼板的施工过程中,需要特别注意以下安全事项:- 使用合适的个人防护装备;- 严格遵守安全操作规程;- 定期检查施工设备和材料的安全性;- 防止人员和材料的坠落。

5. 结论多层钢结构压型钢板和水泥组合楼板施工技术是一项重要的建筑工程技术,通过合理的施工步骤和安全措施,可以确保楼板的质量和稳定性。

建议在施工过程中严格遵守相关要求,并根据具体情况进行调整和优化。

压型钢板组合楼板施工方案

压型钢板组合楼板施工方案

压型钢板组合楼板施工方案一、引言压型钢板组合楼板是一种常用的建筑结构系统,其施工方案的制定和执行对于整个项目的质量和进度具有重要意义。

本文将针对压型钢板组合楼板的施工方案进行探讨,包括材料准备、施工工艺、安全措施等方面进行详细阐述。

二、材料准备在进行压型钢板组合楼板施工前,首先需要做好材料的准备工作。

主要包括以下几个方面: 1. 压型钢板:选择质量优良、规格符合要求的压型钢板,确保其承载能力和稳定性。

2. 混凝土:采用标准的混凝土材料进行浇筑,保证楼板的均匀性和强度。

3. 连接件:选择可靠的连接件,确保楼板与支撑结构的稳固连接。

三、施工工艺1. 施工准备在进行施工前,应做好施工区域的清理工作,确保场地整洁。

同时要对施工人员进行安全培训和岗前培训,保证他们具备必要的技能和安全意识。

2. 钢板安装1.将压型钢板按照设计要求进行排列摆放,确保板与板之间的间距恰当。

2.采用专用设备将压型钢板吊装到指定位置,注意操作人员的安全。

3. 混凝土浇筑1.在压型钢板安装完毕后,进行混凝土浇筑。

注意浇筑过程中的均匀性和密实性。

2.使用振捣机对混凝土进行振实处理,确保楼板的强度和平整度。

四、安全措施在压型钢板组合楼板施工过程中,安全问题是至关重要的。

需要做好以下几点安全措施: 1. 确保施工现场的通风良好,预防有毒有害气体对工人的危害。

2. 严格执行施工标准和操作规程,避免因操作不当导致安全事故。

3. 做好施工区域的封闭隔离工作,避免普通人员进入施工区域,确保施工安全。

五、总结压型钢板组合楼板作为一种常见的建筑结构系统,在施工过程中需要严格按照设计要求和施工标准进行操作,合理安排施工工艺和保证施工安全。

通过本文的介绍,相信读者对于压型钢板组合楼板的施工方案有了更深入的了解,能够在实际工作中更好地应用和指导。

压型钢板混凝土组合楼面大面积浇筑施工工法(2)

压型钢板混凝土组合楼面大面积浇筑施工工法(2)

压型钢板混凝土组合楼面大面积浇筑施工工法一、前言压型钢板混凝土组合楼面大面积浇筑施工工法是一种钢板混凝土楼板系统,通过将压型钢板与混凝土进行组合,形成一种具有较高强度和刚度的楼板结构。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点压型钢板混凝土组合楼面大面积浇筑施工工法具有以下几个特点:1. 结构性能优越:压型钢板与混凝土的组合,使楼板结构具有较高的强度和刚度,能够满足大跨度和大荷载的要求。

2. 施工效率高:采用大面积浇筑的施工方法,能够提高施工效率,缩短施工周期。

3. 操作简便:机具设备操作简便,不需要特殊的技术要求,施工人员能够快速上手。

4. 节能环保:压型钢板可以循环使用,减少资源的浪费,同时混凝土的使用量相对较少,减少对环境的负荷。

三、适应范围压型钢板混凝土组合楼面大面积浇筑施工工法适用于各类建筑工程,尤其适用于大跨度和大荷载的建筑结构,如工业厂房、商业综合体等。

此外,由于工法具有较高的抗震性能,也广泛应用于地震频繁的地区。

四、工艺原理压型钢板混凝土组合楼面大面积浇筑施工工法的基本原理是利用压型钢板的强度和刚度来提高楼板结构的整体性能。

施工过程中,首先进行钢板的预处理,包括铺设钢板、焊接连接等。

随后,将混凝土浇筑于钢板之上,并进行充分的振捣、密实。

经过固化后,形成一体化的混凝土楼板。

五、施工工艺压型钢板混凝土组合楼面大面积浇筑施工工法的施工工艺包括以下几个阶段:1. 钢板准备:包括对钢板的预处理,如切割、扩孔等。

同时,需要进行防腐处理,确保钢板的使用寿命。

2. 钢板的铺设:根据设计要求,将钢板按照一定的排布方式铺设,并进行焊接连接。

3. 混凝土浇筑:在铺设好的钢板之上,逐步浇筑混凝土,并进行充分的振捣和密实。

4. 混凝土固化:经过一定时间的固化,混凝土得以形成一体化的楼板结构。

5. 后续处理:包括表面处理、防水处理等,以保证楼板的质量和使用寿命。

压型钢板组合楼板(楼承板)安装施工工艺标准

压型钢板组合楼板(楼承板)安装施工工艺标准

压型钢板组合楼板〔楼承板〕安装施工工艺尺度1 适用范围压型钢板〔又称楼承板〕:镀锌薄钢板经辊压成型,其截面成梯形、倒梯形或类似形状的波形,在建筑顶用于楼板永久性支撑模板,也可被选用为其他用途的钢板。

本工艺尺度所指的压型金属板是指用于钢布局建筑的楼板的永久性支承模板。

它既是楼盖的永久性支承模板,按照设计它还可以与现浇混凝土层共同工作,是建筑物的永久组成局部,习惯称为布局楼承板。

本工艺尺度适用于布局楼承板的施工。

2 执行尺度尺度及尺度钢布局布局施工质量验收尺度 GB50205-2001建筑用压型钢板 GB/T12755—91底子规定压型钢板安装应在钢布局楼层梁全部安装完成、查验合格并打点有关隐蔽手续以后进行,最好是整层施工。

压型钢板应按施工要求分区、分片吊装到施工楼层并放置稳妥,及时安装,不宜在高空过夜,必需过夜的应临时固定。

压型钢板的几何尺寸、重量及允许偏差应符合建筑用压型钢板 GB/T12755 的要求。

高空施工的安然走道应按施工组织设计的要求搭设完毕。

施工用电的连策应符合安然用电的有关要求,严格做到一机、一闸、一漏电。

.5 压型钢板的切割应用冷作、空气等离子弧等方法切割,严禁用氧气乙炔焰切割。

3 施工筹办3.1 技术筹办〔1〕压型钢板的板型确认楼承板施工之前,应当按照施工图的要求,选定符合设计规定的材料〔主要是考虑用于楼承板制作的镀锌钢板的材质、板厚、力学性能、防火能力、镀锌量、压型钢板的价格等经济技术要求〕,板型报设计审批确认。

〔2〕压型钢板排布图按照已确认板型的有关技术参数绘制压型钢板排幅员。

简言之,所谓压型钢板排幅员就是按照已经选定的板型宽度,按照布局设计的楼板承载要求及建筑分隔,在图纸上预先排布压型钢板,从而确定板材的加工长度、数量,给出材料编号和采购清单,实际施工时据此安装压型钢板。

压型钢板排幅员应当包含以下内容:尺度层压型钢板排幅员;非尺度层压型钢板排幅员;尺度节点作法详图;个别节点的作法详图;压型钢板编号、材料清单等。

压型钢板混凝土组合楼板施工工法

压型钢板混凝土组合楼板施工工法

压型钢板混凝土组合楼板施工工法一、引言压型钢板混凝土组合楼板施工工法是一种以压型钢板和混凝土为主要材料的楼板施工方式。

该工法结合了压型钢板的高强度和混凝土的耐久性,能够有效提高楼板的承载力和抗震性能。

本文将详细介绍压型钢板混凝土组合楼板施工工法的主要步骤和注意事项。

二、施工步骤1. 材料准备:首先要准备好所需的压型钢板和混凝土。

压型钢板应符合国家相关标准,表面应进行防锈处理。

混凝土应按照设计要求配制,并在施工前进行试块强度检测。

2. 压型钢板安装:将压型钢板按照设计图纸的要求进行布置并固定在楼板底模上。

压型钢板的搭接应满足相关规范要求,板与板之间应留有适当的伸缩缝。

3. 混凝土浇筑:在压型钢板安装完成后,根据设计要求进行混凝土的浇筑。

浇筑时应采用适当的振捣措施,以确保混凝土充分密实。

同时要注意混凝土的浇筑速度和时间,避免出现冷缝和高差。

4. 后续处理:待混凝土初凝后,应及时进行楼板的后续处理工作。

主要包括梳齿、刮毛、补脚手和铺设保护层等。

5. 平整与养护:楼板平整度应符合设计要求,必要时可进行修整。

同时需要对混凝土进行养护,以确保其正常硬化和强度发展。

三、注意事项1. 施工现场应保持整洁,确保环境卫生和安全。

2. 施工前需要对压型钢板和混凝土进行检验,确保其质量符合要求。

3. 在压型钢板安装和混凝土浇筑过程中,应严格按照施工图纸和标准要求进行操作。

4. 浇筑混凝土时应控制好浇筑速度和时间,以避免出现质量问题。

5. 在楼板后续处理和养护过程中,应注意保护混凝土面层,防止其受到损害和污染。

6. 在施工过程中,应密切配合各个工种的协调工作,确保施工进度和质量。

四、总结压型钢板混凝土组合楼板施工工法是一种结合了压型钢板的高强度和混凝土的耐久性的施工方式。

通过严格按照施工要求进行操作,能够有效提高楼板的承载力和抗震性能。

在使用该工法进行施工时,施工人员应严格按照施工图纸和标准要求进行操作,并注意施工过程中的环境卫生和安全。

压型钢板组合楼板施工工艺标准.doc

压型钢板组合楼板施工工艺标准.doc

压型钢板组合楼板施工工艺一、施工准备组合楼板施工前,应对压型钢板的搬运、堆放、铺设、连接方法、板内配筋、预埋件以及浇筑混凝土的方法等等都应作详细规划,并绘制压型钢板平面排板图,梁和压型钢板连接的节点图,同时统计好板的型号、规格和数量,配件详图、规格和数量。

本工程压型钢板选用YX46-200-600型压型钢板。

板型图如下:二、压型钢板加工1、压型钢板的原材料应有生产厂的质量证明书。

2、压型钢板采用的卷板其质量应符合下表:3、成型后的压型钢板及包角板的基板不得有裂纹;漆膜应无裂纹、剥落等缺陷。

4、压型钢板长度的容许偏差不应大于±7mm,横向剪刀差不应大于5mm。

5、压型钢板截面尺寸的容许偏差不应超过下表:8、压型钢板出厂时必须有产品合格证。

三、压型钢板运输和保管1、装卸无外包装的压型钢板时,严禁直接用钢丝绳绑扎起吊。

2、用车辆运输无外包装的压型钢板时,应在车上设置衬有橡胶衬垫的枕木,间距不得大于3米。

3、对于采用汽车运输的压型板等,采用角钢框架分层固定,绑扎牢固后进行运输。

4、压型钢板装卸时的悬伸长度不应大于1.5m。

5、压型钢板应按材质、板型分别堆放,压型钢板上不得堆放重物,应避免污染。

6、板型规格的堆放顺序应与施工安装顺序相配合。

7、压型钢板在工地可采用枕木架空(架空枕木要保持约5%的倾斜度)堆放。

应堆放在不妨碍交通、不被高空重物撞击的安全地带,并应采取遮雨措施。

8、安装压型钢板时,施工人员必须穿软底鞋,且不得聚集在一起。

在压型钢板上行走频繁的地方应设置临时木支撑。

吊放在钢梁上的压型钢板,应于当日安装完毕。

未安装完毕的,必须用绳具与钢梁捆绑牢固。

9、栓钉和瓷环的成品包装箱在运输中不得有损坏,运到现场后要存放在干燥的小库房中,以免栓钉和瓷环受潮.在施工中用多少料取多少料,以免来回搬运.四、压型钢板切割、割孔和局部处理1、切割和钻孔,原则上应采用机械加工,不要损害压型钢板的材质和形状,不得已时可采用气割。

压型钢板闭口型组合楼板施工工艺流程

压型钢板闭口型组合楼板施工工艺流程

压型钢板组合楼板施工工艺一、施工准备组合楼板施工前,应对压型钢板的搬运、堆放、铺设、连接方法、板内配筋、预埋件以及浇筑混凝土的方法等等都应作详细规划,并绘制压型钢板平面排板图,梁和压型钢板连接的节点图,同时统计好压型板、栓钉的型号、规格和数量,配件详图、规格和数量。

本工程压型钢板选用YX46-200-600型压型钢板。

板型图如下:二、压型钢板加工1、压型钢板的原材料应有生产厂的质量证明书。

2、压型钢板采用的卷板其质量应符合下表:3、成型后的压型钢板及包角板的基板不得有裂纹;漆膜应无裂纹、剥落等缺陷。

4、压型钢板长度的容许偏差不应大于±7mm,横向剪刀差不应大于5mm。

5、压型钢板截面尺寸的容许偏差不应超过下表:6、包角板几何尺寸的容许偏差不应超过下表限值:7、压型钢板的几何尺寸应进行抽样检查。

8、压型钢板出厂时必须有产品合格证。

三、压型钢板运输和保管1、装卸无外包装的压型钢板时,严禁直接用钢丝绳绑扎起吊。

2、用车辆运输无外包装的压型钢板时,应在车上设置衬有橡胶衬垫的枕木,间距不得大于3米。

3、对于采用汽车运输的压型板等,采用角钢框架分层固定,绑扎牢固后进行运输。

4、压型钢板装卸时的悬伸长度不应大于1.5m。

5、压型钢板应按材质、板型分别堆放,压型钢板上不得堆放重物,应避免污染。

6、板型规格的堆放顺序应与施工安装顺序相配合。

7、压型钢板在工地可采用枕木架空(架空枕木要保持约5%的倾斜度)堆放。

应堆放在不妨碍交通、不被高空重物撞击的安全地带,并应采取遮雨措施。

8、安装压型钢板时,施工人员必须穿软底鞋,且不得聚集在一起。

在压型钢板上行走频繁的地方应设置临时木支撑。

吊放在钢梁上的压型钢板,应于当日安装完毕。

未安装完毕的,必须用绳具与钢梁捆绑牢固。

9、栓钉和瓷环的成品包装箱在运输中不得有损坏,运到现场后要存放在干燥的小库房中,以免栓钉和瓷环受潮.在施工中用多少料取多少料,以免来回搬运.四、压型钢板切割、割孔和局部处理1、切割和钻孔,原则上应采用机械加工,不要损害压型钢板的材质和形状,不得已时可采用气割。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

某项目压型钢板组合楼板施工方案
压型钢板与混凝土组合楼板是指由压型钢板上浇筑混凝土组成的组合楼板,根据压型钢板是否与混凝土共同工作可分为组合板和非组合板。

组合板是指压型钢板除用作浇筑混凝土的永久性模板外,还充当板底受拉钢筋的现浇混凝土楼(屋面)板。

非组合板是指压型钢板仅作为混凝土楼板的永久性模板,不考虑参与结构受力的现浇混凝土楼(屋面)板。

(一)材料
1、压型板:组合楼板中采用的压型钢板的形式有开口型板、缩口型板、和闭口
型板,如下图所示。

2、栓钉:
压型钢板组合式楼板的整体连接是由栓钉(又称抗剪螺钉)将钢筋混凝土、压型钢板和钢梁组合成整体。

栓钉是组合楼板的剪力连接件,楼面的水平荷载通过它传递到梁、柱、框架,所以又称剪力螺钉。

其规格、数量是按楼板与钢梁连接处的剪力大小确定,栓钉
应与钢梁牢固焊接。

优质DL钢或ML15号钢。

栓钉直径按下列规定采用:板跨<3m:栓钉直径宜取13mm~16mm
3m≤板跨≤6m: 栓钉直径宜取16mm~19mm
板跨>6m:栓钉直径宜取19mm
栓钉构造见下图:
(二)特点
3、由于压型板轻便,易于搬运和架设,大大缩短安装时间,又因压型板不需拆
卸,工地劳动力可减少。

4、与木模相比,压型钢板施工时发生火灾的可能性大为减少。

5、压型钢板便于铺设通讯、电力、通风、采暖等管线;还能敷设保温、隔音、
隔热、隔震材料;压型钢板表面直接做顶棚;若需吊顶,可在压型钢板槽内固定吊顶挂钩,使用十分方便。

6、在多高层建筑中采用压型钢板,有利推广多层作业,可大大加快工程进度。

7、压型钢板的运输、储存、堆放和装卸都极为方便。

8、压型钢板和混凝土通过叠合板的粘结作用使二者形成整体,从而使压型钢板
起到混凝土楼板受拉钢筋的作用。

施工中,压型钢板还可起到增强支承钢梁侧向稳定的作用。

(三)施工机具
9、栓焊机(QZL-2000)。

10、带锯机(压型钢板切割)。

11、电钻(压型钢板钻孔)。

(四)施工工艺
12、施工前应绘制压型钢板平面布置图,在图上注明柱、梁和压型钢板相互
关系尺寸与连接方法,尽可能减少在现场的切割工作量。

13、根据压型钢板平面布置图,统计好板的型号、规格及数量,以便制造厂
按订货单准确地生产。

14、铺设前的准备工作:铺设前要认真清扫钢梁顶面的杂物,并对有弯曲和
扭曲的压型钢板进行矫正,使板与钢梁顶面的最小间隙控制在1mm以下,以保证焊接质量。

15、结构防锈:除焊接部位附近和灌注混凝土接触面等处外,均应事先做好
防锈处理。

16、板的敷设:铺板工作按板的布置图进行,首先在梁上用墨线标出每块板
的位置,将运来的板按型号和使用顺序堆放好,并按墨线排列在梁上,然后
对切口、开洞的板做补强处理。

6、板的临时支撑:设计图纸如注明压型钢板在施工中需设置临时支撑时,在压型钢板安装以后,就应设置支撑。

17、浇灌混凝土:铺设的压型钢板即成为施工模板,在板上直接绑扎钢筋,
浇灌混凝土。

(五)注意事项
18、布置压型板时,要注意凹凸角等问题,尽量避免特殊加工工序,将吊挂
预埋件、开口补强等工序统筹考虑。

19、强边方向板的接头,原则上应设置在梁的上部,不要在跨中设置接头;
若为连续板时,板的长度、重量等,应按其搬运、铺设等作业是否方便来考虑。

20、弱边方向板的布置,当其宽度不合适时,应在纵向挪动后将波形对准再
切割;另外压型钢板宽度尺寸由于制造施工等原因引起的误差,也可以采用这种办法处理。

21、无外包装的压型钢板,装卸时应采用吊具,严禁使用钢丝绳直接捆绑起
吊。

22、压型板的切割和钻孔,原则上应采用机械加工,不要损害压型钢板的材
质和形状。

压型钢板在切割之前必须矫正弯曲和变形,切割时产生的毛刺、卷边应清除掉。

(六)安全、文明、环保施工措施
23、压型板安装属高空作业,应采取可靠措施,指定安全操作细则并严格执
行。

24、由于现场施焊作业多,必须配备足够数量的干粉灭火器。

25、压型钢板一般不需支撑,跨度过大或设计要求支撑的,必须可靠支撑。

相关文档
最新文档
