川崎机器人伺服焊枪标定
川崎点焊机器人介绍
川崎焊接机器人系统 介绍
基本轴1种，手腕轴1种 优异的轴的密封性
手腕容许转矩大
容许惯性力矩大 标准叉车搬运孔， 安装便利
※机器人本体规格
2.控制柜（E控制柜）
外部构造
2.控制柜（E控制柜）续
内部构造
※川崎焊接机器人应用事例
川崎点焊机器人辅助设备
1.集成管道
标准配置Z系列机器人
装配集成管道后的Z系列机器人
1.1.集成管道外形
1.2.配管线缆示例
1 1 1 5 2 3 7 4 5 7 6 6 6 1.焊接线缆 (4AWG/ 3pairs, OD- 17mm) 2.伺服焊枪电机线缆 (OD-10 mm) 3.伺服焊枪编码器线缆 (OD-10 mm) 4.焊枪温度检测线 2根 (OD-11 mm) 5.信号线 2根 (OD-8.9mm) 6.冷却水回流管 3根 (OD-12mm/ID-8mm) 7.冷却水流通管 3根 (OD-12mm/ID-8mm)
用多台带空气焊枪的机器人进行点焊. 空气焊枪系统
加压冲击力大
由于加压冲击力大，需对工件使用坚 固的，大型的夹具进行固定.
夹具的种类繁多，导致现场环境复杂.
伺服焊枪系统 使用伺服焊枪 ・降低了加压冲击力 ・高精度定位
电极磨耗修正
软着陆
夹具简单化
无需均衡器
伺服焊枪 与 空气焊枪 打点工作对比视频
焊枪设计流程
川崎BA006N型弧焊机器人标准规格书说明书
标 准 规 格 书 BA006NFE012018年05月22日 川崎重工业株式会社承认机械控制 机器人事业中心 书籍编号：90101-2303DC C 川崎公司保留对未经预先通知而变更、修订或更新本手册的权利。
1． 机器人规格〔1〕本体部规格1.机械型式BA006N-A 2.手臂形式多关节型3.动作自由度6轴4.构成轴规格动 作 轴 最大动作范围最 高 速 度 手臂旋转（JT1）＋165 ゜～－165 ゜240 ゜/s 手臂前后（JT2）＋150 ゜～－90 ゜240 ゜/s 手臂上下（JT3）＋90 ゜～－175 ゜220 ゜/s 手腕旋转（JT4）＋180 ゜～－180 ゜430 ゜/s 手腕弯曲（JT5）＋135 ゜～－135 ゜430 ゜/s 手腕扭转（JT6）＋360 ゜～－360 ゜650 ゜/s 5.重复定位精度±0.06 mm （手腕法兰面）6.最大可搬重量 6 kg7.合成最大速度11900 mm/s （手腕法兰面）8.手腕轴容许负荷JT412 N ･m 0.4 kg ･m 2JT512 N ･m 0.4 kg ･m 2JT6 3.75 N ･m 0.07 kg ･m 2注*9.驱动电动机同期型无刷电机10.作业范围参照添付图11.机械重量150 kg （可选配件除外)12.涂装色Munsell 10GY9/1 等效13.设置方法地面式、吊顶式14.设置环境环境温度 0～45 ℃、相对湿度 35～85%（无结露现象）15.内置功能空气配管 （φ8×1根）、 气体配管 （φ8×1根） 内置焊接电缆 (60sq、JT1底座部～JT3间)16.可选件 焊接线缆 [Daihen, / 其他 （ ）]送丝机用内置电磁阀双 / 单控电磁阀 计2回路以内可变制动器 JT1涂装色Munsell（ )设置规格 壁挂规格设置架台 600 mmH / 300 mmH 安装底板 750 mm×750 mm行走装置行程( mm）17.其他关于保修零件、备用件请另行商讨。
伺服焊枪的配置及标定测力 测电流
伺服焊枪的配置及标定1．安装KUKA_ServoGun_TC软件包安装选项“Pneumatischer Zangenausgleich/pneumatic compensator”此项为带平衡气缸的伺服焊枪“Ausgleichslose Zange/robot compensator”此项是否为为不带平衡气缸的伺服焊枪？？“Punktanwahl/point select”选择焊点参数类型Axis:外步轴号Type:外部轴类型State:”static”为单枪状态，“coupled”为双枪状态，此选项为连接机器人状态，“decouled”为双枪状态，此项为未连接机器人状态。
设置双枪时,7/8轴的STATE选为DECOULED,此时,DSE和PM才可以选择相同的参数,实现ATC切换. DSE:设置为7PM:设置为121安装后执行冷启动（安装完毕）7轴的安全模块上需要进行短接，1&2进行短接，4&5&6进行短接！2．配置进入专家模式，Configure > Configuration ServoGun_TC.Gun Parameters选项PTP motions :默认LIN motions :默认Motor parameters :见KUKA提供的电机参数表16AMotor.Gun :“Gear ratio(减速比)*”参考焊枪制造商提供的参数，“Resolver pole pair no”参考KUKA电机参数表。
Maximum parameters: “Maximum opening”焊枪最大开口极限距离, “Software limit”焊枪负极开口软限位。
Gear ratio(减速比)：减速比计算方法，焊枪伺服电机齿轮数除以传动齿轮数乘以丝杠LEAR值。
Configuration选项Timer type:除了TEST，其他都可选Gun configuration:选择焊枪类型X型或C型TCP orientation:静电极在工具坐标中的运动方向TCP correction:自动校正焊枪零位（设为ON）Tip detection:检测电极帽（设定为ON）Force gauge/Thickness:压力测量工具的厚度Init force:初始化压力，默认2.5KNMax.tip wear:电极帽最大磨削量（上下电极帽总和）Constant motion distance:默认值Calibration type:选择5PCalibration 5P选项（做此项工作前应先对焊枪进行零位标定，大小开软限位设置等等）。
川崎机器人伺服焊枪标定
川崎机器人伺服焊枪标定一.设定参数:1.打开辅助功能界面，如下图：2.伺服焊枪机械参数设定:点焊---伺服焊枪机械参数设定,如下图:如果设置焊枪1,射枪编号就写1伺服焊枪类型：普通枪（换枪选双枪）。
动作范围：上限按照焊枪参数表上的填写，下限一般情况下都是-200mm分辨率：转速比（马达转一圈焊枪走的行程）/8192=0.00.…然后在第一位不是0的数字开始，后面加上小数。
分辨率指数:小数点后移N位就是10的负N次方。
例：10.4（转速比）/8192=0.0012695=1.2695X10「分辨率就是1.2695分辨率指数填3。
动作方向：负（正方向开枪，负方向关枪）。
最高速度按照表格里面的填写，加速时间及以下4个都是0.05下面是焊枪参数表，每把焊枪都自带的。
3.伺服焊枪的的设定在示教器上打开辅助——点焊——伺服枪设定——射枪编号，如下图所示：间隙如果焊枪行程大于35mm两个参数都设为10.0mm,如果小于35mm设为5.0mm加压力：示教设为0.980长此磨损检测时0.98KN工具的+Z方向设为关闭，E系控制柜都选关闭，和枪关闭方向一致粘连检测粘枪时的检测,这个功能应该不能使用压入速度设为10mm/s加压前间隙可动侧,不动侧均为10加压后间隙可动侧,不动侧均为10伺服焊枪加压等待时间：焊接时10ms内焊枪没有打开时会报警。
枪尖接触信号：焊接时会发出的信号,可以用作防止焊枪不焊接。
研磨时的加压力：0.98KN焊枪修模时的压力。
研磨时的加压时间：修模时加压的时间一般1-1.2秒就够了。
最大加压限制值maxelectricforce4.000KN（根据参数表）4.加压力调整数据：打开辅助——点焊——加压力调整数据——射枪编号,如下图所示：根据此图设置上图?"设定加压力可和“值西画内苕，登陆、保存、选定时压力划值电疣值0.9803 1.4705 2.4508 3.43010 3.92012MAX=4根据参数表013 实际值由压力表测出5 .加压力补偿只填第一个空基准压力焊枪的最大压力与2.450KN 写小的那个（为了焊枪安全） 6 .磨损量检测出理四巴士理”*2*5*卬以&KN/3A-5irl 画工raxrwjI i 而£31[WJ小i1AICN/1QA J5KN/HA 口冉8*阿14独/竺］T4可记 |O r 9«K^/JAIO.9SMN/1AL7KM/1切7«^^ZdSKH/M 9.加空1业:永S41?7两麻fiA [1-4ZKN/SAp.*SKM/8AAfJ.45Kh/flLA ■大KH/KJAwpyiajj3jMN/lQ^I4itIX ；1OAiijji容许磨损量如果焊枪行程大于35mm两个参数都设为10.0mm,如果小于35mm设为5.0mm当前磨损量不用设置根据磨损检查自动生成铜板磨损基准值不变检测时的磨损率均设50%磨损信号复位信号可动侧和固定侧可以是同一信号磨损出错输出信号和磨损信号复位信号两侧可以填同一个信号磨损出错信号输出等级如果可动侧和固定侧最大磨损量允许为10mm，输出等级80%，磨损超过8mm就报错。
7.KUKA电伺服焊枪配置详解

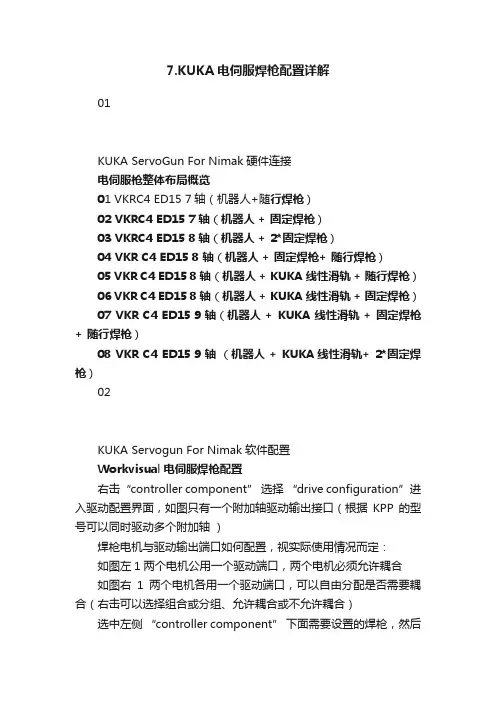

7.KUKA电伺服焊枪配置详解01KUKA ServoGun For Nimak硬件连接电伺服枪整体布局概览01 VKRC4 ED15 7轴（机器人+随行焊枪）02 VKRC4 ED15 7轴（机器人 + 固定焊枪）03 VKRC4 ED15 8轴（机器人 + 2*固定焊枪）04 VKR C4 ED15 8 轴（机器人 + 固定焊枪+ 随行焊枪）05 VKR C4 ED15 8轴（机器人 + KUKA 线性滑轨 + 随行焊枪）06 VKR C4 ED15 8轴（机器人 + KUKA 线性滑轨 + 固定焊枪）07 VKR C4 ED15 9轴（机器人 + KUKA 线性滑轨 + 固定焊枪+ 随行焊枪）08 VKR C4 ED15 9轴（机器人 + KUKA线性滑轨+ 2*固定焊枪）02KUKA Servogun For Nimak软件配置Workvisual电伺服焊枪配置右击“controller component” 选择“drive configuration”进入驱动配置界面，如图只有一个附加轴驱动输出接口（根据KPP的型号可以同时驱动多个附加轴）焊枪电机与驱动输出端口如何配置，视实际使用情况而定：如图左1两个电机公用一个驱动端口，两个电机必须允许耦合如图右1两个电机各用一个驱动端口，可以自由分配是否需要耦合（右击可以选择组合或分组、允许耦合或不允许耦合）选中左侧“controller component” 下面需要设置的焊枪，然后点击菜单快捷键的“ServoGun Editor”按钮进入相应伺服焊枪的设置界面Workvisual电伺服焊枪配置介绍：机器人初始化配置：1.导入user、makro2.导入NIMAK焊枪的.xml文件NIMAK每把电伺服焊枪都会配备一个存有该焊枪的xml文件，该文件中包含电机的各项参数（包括压力标定），我们直接导入即可·可以将机器人中已经配置好的焊枪数据导出·也可以将外部的焊枪配置文件加载到机器人中3.进行焊枪零点标定·标定零点可以手动也可自动·手动标定：更换新电极帽，目检电极帽合拢到稍微接触的状态，标定为零点即可·自动标定：枪口不易开口太大（合拢速度慢），按住使能按钮，点击自动零点标定，枪口会缓慢自动合拢，自动标定零点4.确定焊枪传动比手动将附加轴的电机旋转到360度，然后把E1的实际位置填入传动比对话框，保存数据即可·验证传动比：将焊枪开口开置大口，比如100，然后用卡尺测量实际开口是否为100左右，只要偏差不大即可5.伺服焊枪软件限位设置并验证·按照焊枪说明文件提供的开口进行软件限位设置；·设置负向软件限位开关：手动将焊枪开口打开到接近开口最大位置（打开时注意硬件有无干涉），然后应用实际位置到最大开口宽度中即可（当前版本是负值）·设置正向软件限位开关：按照焊枪说明文件设置焊枪的正向软件限位（同焊枪的最大挠度一致，或比最大挠度略小一点）·设置完后需要进行测试焊枪到达软件限位会不会停止6. 测力计厚度测量7.压力标定8.焊枪推移效应设置·根据焊枪实际情况来判断是否激活推移效应的补偿·如果是X型且电极杆是倾斜的焊枪，需要激活推移效应补偿，补偿方向是枪口向内的方向（Z方向），补偿值是夹紧力最大时的焊枪TCP推移的距离，该距离可以直接按照焊枪说明书填写，也可自行测量（只有在焊枪推移距离很大时，开启补偿才有意义）9.焊枪非对称挠度数据设置·根据焊枪实际情况来判断是否激活非对称挠度的补偿·如果是X型且电极杆是倾斜的焊枪，需要激活推移效应补偿，补偿方向是枪口向内的方向（Z方向），补偿值是夹紧力最大时的焊枪TCP推移的距离，该距离可以直接按照焊枪说明书填写，也可自行测量10.电机控制参数测试·该电机参数测试是否需要执行有待确认（暂时不要执行）·该界面的数值都是从焊枪的xml文件导入的·该测试类似气伺服的EMZ测试（空载无压力测试）·枪口成打开状态，点击电机参数按钮·机器人会自动进入一段编好的程序，正常T2模式下100%执行即可11.焊机通讯程序设置并测试：·博士控制器添加91号程序（截图为97号，现场使用是91号），主要设置内容是压力和电流。
伺服枪设定
0：用于电极帽的损耗 ： 正常损耗或修磨损耗） （正常损耗或修磨损耗） 1：用于更换新电极帽 ：
9
电极帽损耗补偿
3）需要进行电极帽损耗补偿的情况： ）需要进行电极帽损耗补偿的情况： 1. 更换电极帽 2. 修磨电极帽 3. 正常焊接若干次后 4. 任何电极帽长度发生变化的情况
10
电极帽损耗补偿
*默认为0.5, 即将补偿量平均分配到 两个电极帽上(如图），如无特殊需 要不必更改
8
电极帽损耗补偿
2）默认程序名：WR_UPD01 ）默认程序名：
15: !Use the following call for; 16: !fixture-based wear measurement; 17: !Parm1: gun number; 18: !Parm2: new tips; 19: !CALL WR_UPDAT(1,0); 20: CALL WR_UPDAT(1,0)
枪 号
0：用于电极帽的损耗 ： 正常损耗或修磨损耗） （正常损耗或修磨损耗） 1：用于更换新电极帽 ：
16
电极帽损耗补偿
程序举例： 程序举例：
焊接程序： 焊接程序： … 3：L P[1] 250mm/sec FINE SPOT[SD=1, P=1, S=1,ED=1] 4：L P[1] 250mm/sec FINE SPOT[SD=1, P=1, S=1,ED=1] 5：L P[1] 250mm/sec FINE SPOT[SD=1, P=1, S=1,ED=1] 6：IF DI[10]=ON, R[1]=1 7：IF DI[10]=OFF,R[1]=0 8：CALL TW_UPD01 9：WAIT DI[10]=OFF 10：J P[5] 250mm/sec CNT100 补偿计算程序： 补偿计算程序： TW_UPD01 15: !Use the following call for; 16: !fixture-based wear measurement; 17: !Parm1: gun number; 18: !Parm2: new tips; 19: !CALL TW_UPDAT(1,0); 20: CALL TW_UPDAT(1,R[1])
配置伺服焊枪4
KUKA机器人伺服连接1.安装伺服枪在机器人和连接焊枪伺服电机电缆。
2.安装伺服枪的软件。
（进入HMI最小化安装软件）3.使用workvisual软件，上载机器人的项目，在workvisual里配置焊枪。
-上载项目后，导入点焊软件Catalog文件夹里的焊钳样本。
-选择打开焊钳和机器人样本-选择正确的焊钳样本和机器人型号拉进项目里。
-如果焊钳安装在机器人法兰盘上-如果焊钳不安装在机器人法兰盘上-把所有的焊钳重复以上的步骤添加进入项目。
-激活项目-进入外部轴编辑器如果项目下载第2次或以上，需要导入所有外部轴数据文件-确认以下的参数-选择焊钳，然后定义焊钳使用模式。
(注意：所有焊钳都需要定义) --Point Name (焊点名)：焊点名为焊接程序号，焊接程序号是根据焊点名的数字。
如果焊点名是SG123456789，有效位(Number of entities)设为7，那么焊接时所发的程序号就是焊点名后面的7位数(必须是数字)，3456789焊接程序号。
-Program number (程序号)：焊接指令里需要输入焊接程序号，焊接程序号与焊点名没有任何关系。
-Force from timer：焊接压力是在焊机(Timer)里输入，通过焊接程序号取得焊接压力。
如没有该选项，压力值是输入在焊接指令里。
-Thickness from timer：板厚是在焊机(Timer)里输入，通过焊接程序号取得焊接板厚。
这选项暂时不起任何作用。
-Equalization(补偿方式)：选择焊钳气动补偿方式(Pneumatic)或机器人补偿方式(robot compensation)-Burn-Off Management (修磨量计算方式)：选择百分比关系(relation in %)上电极和下电极的修磨量以50%：50%总修磨量的平均值或者个别检测(individual measurement)上电极和下电极分别单独检测修磨量。
KUKA机器人KRC4伺服焊枪配置
第二部分：部分功能开启
1、换枪耦合功能开启
在ServoGun_TC 文件夹下 eg_extern.dat 程序中Gun changing 下更改为global int eg_couple_axis= “B0011” ，global int eg_extax_active=1， global int eg_gun_nbr=2, 重启，机器人程序中 SEVER GUN COUPLE （换枪耦合功能）就可以 使用了。
30
第一部分：配置伺服焊枪
2、配置伺服焊枪 2.5、焊枪校正零点
注意枪正反方向， 如方向不同，可在 机器人示教器中枪 参数栏，把传动比 数值取反！！
31
第一部分：配置伺服焊枪
2、配置伺服焊枪 2.5、焊枪校正零点
32
第一部分：配置伺服焊枪
2、配置伺服焊枪 2.6、焊枪压力标定
33
第一部分：配置伺服焊枪
15
第一部分：配置伺服焊枪
2、配置伺服焊枪 2.4、机器参数配置
连接完成。选择编 辑器，机器参数配 置。
16
第一部分：配置伺服焊枪
2、配置伺服焊枪 2.4、机器参数配置
单击joint1，生成各 参数选择项。
17
第一部分：配置伺服焊枪
2、配置伺服焊枪 2.4、设置焊枪参数
机器人 打开 配置伺服枪-枪参数。
不变
INT $ WARMCP_CVRR_LIMIT=95 由95改为90
INT $ WARMCP_MIN_FAC=60
由60改为50
DEAL $ WARMCP_SELW_RATE=5.0 不变
51
52
38
第一部分：配置伺服焊枪
2、配置伺服焊枪 2.6、焊枪压力标定
川崎机器人伺服焊枪标定
川崎伺服焊枪标定
川崎伺服焊枪标定
1. 现状描述
1.1 介绍川崎伺服焊枪标定的背景和目的
1.2 描述需要进行焊枪标定的具体及焊接工艺
2. 标定前准备
2.1 检查焊枪及其连接部件的完好性
2.2 准备焊枪标定所需的工具和设备
2.3 确保及其控制系统处于正确的状态
3. 伺服焊枪标定步骤
3.1 确定焊枪标定的起点和目标点
3.2 设置控制系统中的标定参数
3.3 执行标定程序，使焊枪运动到起点
3.4 运动焊枪到目标点，并记录标定数据
3.5 分析标定数据，计算相应的校正参数
3.6 更新控制系统中的标定参数
4. 标定结果验证
4.1 运行焊接程序，观察焊枪的运动和焊接质量
4.2 检查标定结果是否满足预期的性能要求
4.3 如有需要，调整标定参数进行再次标定
5. 文档更新记录
5.1 记录每次标定的时间、版本、负责人等信息
5.2 记录标定过程中出现的问题和解决方法
5.3 保留以前版本的文档备查
附件：
附件1：川崎伺服焊枪标定工具清单
附件2：控制系统标定参数表
附件3：焊枪标定数据记录表
法律名词及注释：
1. 伺服焊枪标定：通过标定程序和数据分析，调整控制系统中的参数，使伺服焊枪在运动时的位置和轨迹准确无误。
2. 焊枪：一种用于焊接的工具，通常由手柄、电极和冷却系统组成。
3. 控制系统：由电脑和相应的软件组成，用于控制的动作和运动轨迹。
4. 校正参数：用于修正控制系统中的误差，以实现更准确的运动和焊接。
5. 焊接质量：用于评判焊接过程中焊缝的质量，包括焊缝的美观度、强度和密封性等。
伺服枪GUN MASTER以及压力标定
选择菜单 [Set Gun Motion Sign] 按 ENTER键
选择菜单[Set Gun specs, master gun] 按 ENTER 键
回答YES，当示教板提示：是否知道枪的速比
3.压力标定：为了保证伺服马达输出的扭矩和压力 是匹配的。
GUN MASTER
先更换新电极帽。再将示教板切换T2模式。按MENU->SYSTEM->F1 (TYPE)->Gun Mage Group，将轴分组切换第二组（即伺服焊枪）。
进入菜单后依次操作
把伺服焊枪关上（上下电极帽轻轻碰到）后按[F4: CLOSE] 在“****”处填入伺服枪铭牌上的速比(Tip Displacement：速比， 每转一周Tip移动多少距离) 在“****”处填入伺服枪铭牌上的张开极限(Open stroke limit：张 开极限，根据焊枪铭牌数值填写) 在“****”处填入伺服枪关闭极限(Close stroke limit：关闭极限， 统一写20mm) 然后按下[F3: COMP]，这时Mstering也一起完成了
8.依次测试各压力值并填入匹配Torque(%)值，直到伺服 枪标定的最大压力值
10．完成后，选中Calibration Status，按示教板 [F4:COMP]完成压力标定。 11．按示教板 [F2:END] 退回到Pressure Cal界面， 状态显示是COMP。
按示教板按钮 [MENUS] -> [Utilities] -> [TYPE] -> [Gun Setup]， 1.4 选择菜单4. Thickness Check Calibration（机器人要在T2、 100%速度情况下）
ER210-C40伺服焊枪调试规范
EFORT(NACHI)伺服焊枪调试前期工作：安装1、安装工具时保证机器人J6轴为0度；2、安装时要加绝缘材料；3、两个定位销（必须）；4、伺服焊枪安装完毕后，先将伺服电机上的电机线、编码器线连接到控制装置的相应接口上，然后再给控制装置上电。
（注意：本说明是焊枪安装在机器人6轴上的。
还一种焊枪是固定在地面的）；注意：如上述步骤完毕完毕后，控制器上电未报警，执行第一步，如报警就执行第一步第7项（编码器复位）。
一、设定机构常数1、设定应用程序菜单常数：12 格式和初期设定 7 应用程序设定内容作为需要使用的应用程序，请选择点焊。
同时，更改软键的布局，如果需要也要进行 I/O 的初始化等。
2、焊接机设定3、点焊焊枪设定4、设定伺服焊枪基本参数通过直接输入伺服焊枪制造商提交的伺服焊枪规格表，可以便于初始化伺服焊枪的相关机械常数等。
通过本章中的设定，可以进行[1.8.1 设定电机和编码器]、[1.8.2设定伺服参数]和[1.8.3 设定机械手常数]。
（焊枪制造商的伺服焊枪规格表格式可能与正式输入的参数不同。
请单独设定机器常数等。
）5、设定机械常数机械常数必须设定工作伺服电机的特性或决定机械结构的众多参数。
准备需使用的伺服电机的规格表、伺服焊枪制造商提供的机械规格表，慎重输入所有的参数。
在设定伺服焊枪基本参数时已输入参数的情形，无需进行本章中的设定。
请确认参数的内容。
6、试启动运转准备试启动运转准备可能报警如伺服焊枪编码器电压过低等，执行下一步。
7、编码器复位（1）安装新的伺服焊枪或更换伺服焊枪的电机时，编码器没有通过外部电池进行备份，先前的数据会丢失，此时编码器输出错误，无法进行运转准备。
因此，首先需要复位编码器，然后清除错误并复位转数计数器。
（注意：请确认伺服焊枪轴的“编码器类型”的数字为 4 以外。
在本控制装置中，不能使用硬件重置类型的编码器。
具体查看方法请查看《TFDCN-044-001_ExpertServoGun》）（2）执行编码器复位，注意编码器复位完毕后控制器要出重新上电启动。
FANUC伺服焊枪压力标定参考
FANUC伺服焊枪压力标定参考在做完自动调整AutoTune后进行设置压力标定，在T1模式100%速率下进行。
在示教器主页按照菜单MENU指示，进入标定页面，步骤如下：1. 按示教板菜单[MENUS] -> 设置[Setup] -> 伺服枪[Servo Gun]2. 选择设置General Setup 菜单的<*DETAIL*> 细节按 ENTER键进行操作。
3. 选择菜单第6行压力标定 Pressure Cal <*DETAIL*> 按 ENTER 键进行操作。
4、进入压力标定页面后，如下5、按F4选择YES开始压力标定，选择询问压力极限值YES进行操作6.检查与记录加压时间，压力厚度，压入深度数据（如下参考）加压时间Pressuring Time (sec)：2秒压力计厚度请如实填写Thickness of Gauge (mm)：一般13mm 压入深度Pushing Depth (mm)：20mm标定时枪口每次张开的大小Gun Open Value (mm)：20mm7.设置扭矩值Torque，事先做好一张压力检测表，方便记录。
然后将一个测力计放置在两个电极之间，找合适的位置。
将焊枪以减小一点的压力闭合，一般选5%的压力左右进行稍微闭合，检查闭合状态。
8、两个电极闭合后在示教器上按下SHIFT+F3键，读出测力计的压力值，调整T orque(%)值，重复测试，直到到达匹配的压力1000.0/2000 nwt等，具体根据应用情况进行设定，如上表标定压力5为最大压力，记录实测与理论标定压力数据。
9、依次测试各压力值并填入匹配Torque(%)值，直到伺服枪接近标定的最大压力值。
10、标定压力数值后，选择F4完成。
11、选择F4后选择F2结束压力标定即可。
机器人标定方法
机器人标定方法
嘿，你知道机器人标定是啥不？其实就是让机器人更精准地干活儿！那咋标定呢？首先得有标准的测量工具，就像你画画得有把好尺子一样。
然后仔细测量机器人的各个关节角度和位置，这可不能马虎，万一弄错了，机器人就像个瞎跑的小马驹，指不定闯出啥乱子呢！在这个过程中，安全性那是超级重要啊！你想想，要是机器人突然发疯似的乱动，那得多吓人！所以一定要确保电源稳定，别让它抽风。
稳定性也不能忽视，就好比你走路得稳稳当当，不能东倒西歪吧？机器人也一样，标定好了才能稳稳地工作。
那机器人标定都能用在啥场景呢？工厂里那可太常见啦！生产线上的机器人得精准地组装零件，要是不准，那产品不就成了残次品？还有医疗领域，机器人做手术，那精度要求可高了去了，不标定好能行吗？这优势也是杠杠的呀！能大大提高生产效率，减少人为误差，多棒！
给你说个实际案例哈。
有个汽车工厂，以前人工组装汽车，速度慢还容易出错。
后来用了标定好的机器人，哇塞，那速度，蹭蹭的！质量也没得说。
这效果，简直让人惊叹！
所以啊，机器人标定真的超级重要。
一定要认真对待，让机器人更好地为我们服务。
机器人焊缝跟踪标定方法
机器人焊缝跟踪标定方法我折腾了好久机器人焊缝跟踪标定方法，总算找到点门道。
说实话，这事儿一开始我也是瞎摸索。
我就知道，要让机器人能精确地沿着焊缝走，这个标定可太重要了。
最开始我觉得，这肯定就是把机器人的一些参数按照手册上给的标准值设好就行了呗。
我就对着那手册一阵摆弄，给机器人的视觉系统设置各种分辨率啊，对焦距离之类的参数，可搞完后发现，机器人追踪焊缝的时候，那轨迹歪得不像样。
后来我又想，会不会是坐标的问题呢？于是我就开始尝试去标定焊接工作区域的坐标。
我在工作台上到处找参考点，拿了个尺子量来量去的，还做记号，就像小时候做手工课一样认真。
那时候我就觉得，这每一个点就像地图上的宝藏位置，要精确定位才行。
我把这些点的坐标值输入到机器人系统里面，本以为这次行了，结果呢，机器人开始焊接的时候还是有些偏差。
又有一次，我就想是不是得根据焊缝的类型来标定啊。
我就找了不同形状的焊缝来试验，像那种直线焊缝我就觉得好标定一点，我先让机器人沿着焊缝大概扫描一次，就好像是个士兵先探探路一样，然后根据这个扫描结果来调整标定参数。
可是遇到那种弯弯扭扭的焊缝就不行了，那些参数感觉完全乱套了。
不过我没有放弃，还继续捣鼓。
后来我发现，在考虑所有外在因素之前，必须要先保证机器人传感器是干净准确的。
有时候传感器上有一点灰尘或者小划痕，就会让采集的数据出现大偏差。
就像你的眼睛被灰尘眯住了，看东西肯定不清楚。
我就开始每次标定之前，都仔细清理传感器，然后再进行下面的步骤。
还有就是对于robots 的运动学模型必须要非常清楚。
我一开始根本没重视这一点，以为只要把传感器和外部参数调好就行了。
后来我专门花时间去研究机器人各个关节的运动范围和可能出现的误差。
这就像你要知道一个人的手脚能伸展到什么程度，动作的时候可能哪里会失误一样。
我根据这个运动学模型重新精确校准了一些基础参数之后，总算在焊缝跟踪标定上取得了一点成功。
之后再慢慢调整和优化其他的参数，像视觉系统里图像识别的对比度、亮度这些参数，也和标定有重要关系。
伺服焊枪的配置及标定测力 测电流
伺服焊枪的配置及标定1．安装KUKA_ServoGun_TC软件包安装选项“Pneumatischer Zangenausgleich/pneumatic compensator”此项为带平衡气缸的伺服焊枪“Ausgleichslose Zange/robot compensator”此项是否为为不带平衡气缸的伺服焊枪？？“Punktanwahl/point select”选择焊点参数类型Axis:外步轴号Type:外部轴类型State:”static”为单枪状态，“coupled”为双枪状态，此选项为连接机器人状态，“decouled”为双枪状态，此项为未连接机器人状态。
设置双枪时,7/8轴的STATE选为DECOULED,此时,DSE和PM才可以选择相同的参数,实现ATC切换. DSE:设置为7PM:设置为121安装后执行冷启动（安装完毕）7轴的安全模块上需要进行短接，1&2进行短接，4&5&6进行短接！2．配置进入专家模式，Configure > Configuration ServoGun_TC.Gun Parameters选项PTP motions :默认LIN motions :默认Motor parameters :见KUKA提供的电机参数表16AMotor.Gun :“Gear ratio(减速比)*”参考焊枪制造商提供的参数，“Resolver pole pair no”参考KUKA电机参数表。
Maximum parameters: “Maximum opening”焊枪最大开口极限距离, “Software limit”焊枪负极开口软限位。
Gear ratio(减速比)：减速比计算方法，焊枪伺服电机齿轮数除以传动齿轮数乘以丝杠LEAR值。
Configuration选项Timer type:除了TEST，其他都可选Gun configuration:选择焊枪类型X型或C型TCP orientation:静电极在工具坐标中的运动方向TCP correction:自动校正焊枪零位（设为ON）Tip detection:检测电极帽（设定为ON）Force gauge/Thickness:压力测量工具的厚度Init force:初始化压力，默认2.5KNMax.tip wear:电极帽最大磨削量（上下电极帽总和）Constant motion distance:默认值Calibration type:选择5PCalibration 5P选项（做此项工作前应先对焊枪进行零位标定，大小开软限位设置等等）。
伺服焊枪机器人压力标定原理解析
伺服焊枪机器人压力标定原理解析【摘要】：随着各个汽车生产厂家自动化率的不断提升，机器人携带伺服焊枪进行点焊的普及程度越来越高。
针对FANUC机器人品牌，通过对伺服焊枪系统在现场应用过程中的故障分析及经验总结，压力标定对于伺服焊钳机器人在现场应用的稳定性及质量的相关性联系紧密。
本文主要对焊钳压力标定的原理及操作过程的主要问题及注意事项做出介绍。
. 【关键词】：机器人；伺服焊枪；压力标定1.伺服焊枪压力标定的原理1.1伺服焊枪以伺服电机作为直接动力驱动装置，来实现焊钳动电极施加压力的运动。
焊枪的压力标定则是各品牌机器人厂商为了将伺服电机不同扭矩下所对应的压力值以应用人员熟悉的N（牛顿）单位展现出来的一项功能。
实际是将伺服电机的扭矩值与压力计测出的压力值两个变量做出数学中常见的函数曲线的过程即为压力标定。
下图为FANUC机器人的压力标定图及根据其压力标定数据所做出的函数曲线。
对于没有标定出来的压力值，应按如下方式计算其所对应的扭矩值。
以2000N为例，从压力曲线中可以看出2000N在1780N--2160N之间，则利用这两个点就可以列算式求出其所对应的扭矩值。
设2000所对应的扭矩值为X，则= X= +14=15.7372.压力标定需要遵循的原则①大于最大，小于最小原则在压力标定过程中，需要保证压力标定数据中的最大压力要大于焊钳实际应用中的最大压力值；最小压力要小于等于焊钳实际应用中的最小压力值。
例如：焊接程序中调用的最小压力为修模压力800N，最大焊接压力为3400N，则起始压力要小于等于800N，最大压力要大于3400N以上。
②实际焊接程序中调用的压力值一定要在标定数据中体现，并且在该压力值前后尽量多标几组相邻数据，保证调用压力数据在压力曲线上的精确度。
③压力标定过程中最好保证压力为定量值，伺服电机扭矩为变量值，通过压力计测出的压力值与压力定值比较，然后将扭矩值向接近压力值的方向进行调整，以达到与之相对应的压力值。
零点标定操作流程
图9
出现提示是否进行MASTER，选择按F4 YES确认；
2.11、 将光标移到第6项CALIBRATE入力，
图10
出现提示是否进行设置传送，选择按F4YES；
2.12、按F5 DONE完成；
三、确认并进行电极修正、研磨
3.1、按F1TYPE可以看到第4项Master/cal消失，说明Master成功。
图11
此时按下POSN键可以看到现在枪的位置值为0.000；
图12
3.2、按下DATA键，进入参数方面的设置，按下F1选择1Registers寄存器
图13图14
将R[99]=0置1
图15图16
3.3、调出Robot_home程序，示教机器人回原位，选择回到RSR0001主程序，速度调回100%；
3.4、在触摸屏（没有的为操作盘）上选择“电极头研磨模式”及对应启动的GUN后自动启动机器人，此时不研磨只是做TIP磨耗量确认；
点焊机器人伺服枪零点复归操作流程
一、当下列情况出现时，需对伺服枪进行零点复归：
1.1、在机器人没有提醒TIP更换时，强行或误换TIP时；
1.2、上，下电极组件因故变形或伺服枪与外围设备碰撞导致伺服枪机械零点变化时；
1.3、更换伺服枪编码器及编码器电缆时。
二、调整步骤：
2.1、解除机器人所有异常报警；
2.2、示教机器人到工作原点，可采用Robot_home程序，注意采用低速及避免障碍物碰撞；
2.3、操作员取用新的电极安装好，注ห้องสมุดไป่ตู้把电极敲紧；
2.4、 利用FCTN菜单的的第3项3 CHANGE GROUP切换到G2组；
图1
