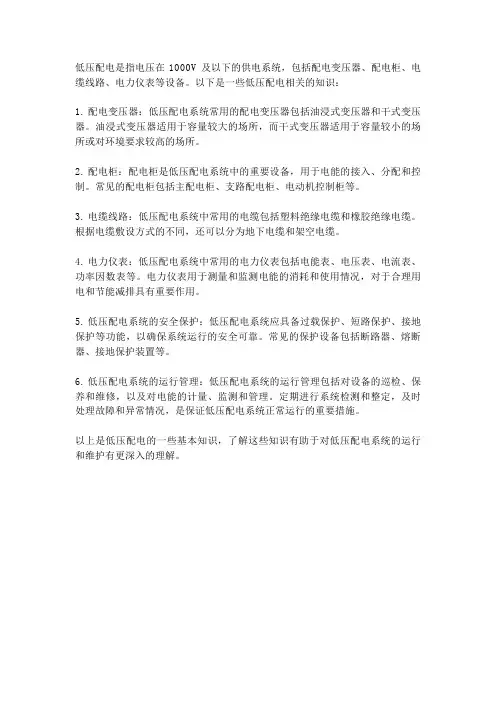

低压配电电气设计知识点(自己整理)

目录

一：智能型双电源自动切换开关功能介绍: (1)

二：KB0控制与保护开关使用注意事项 (1)

三：电动机保护用断路器选用原则 (2)

四：三相电机电流计算公式 (2)

五：双电源自动切换开关的选型 (3)

六：住宅用电负荷计算公式 (4)

七：火线、零线和地线基础知识 (5)

八：电线电缆规格型号一览表 (6)

九：浪涌保护器 (9)

十：负荷隔离开关功能特点及使用 (12)

十一：住宅电气设计标准 (12)

十二：电动机的空载电流一般为额定电流的30%以下 (15)

十三：什么是pt柜,pt柜的作用 (15)

十四：开关柜的保护接地与重复接地 (16)

十五：什么是电力牵引供电系统 (16)

十六：电力负荷等级及供电要求 (19)

十七：热继电器的安装技巧 (20)

一：智能型双电源自动切换开关功能介绍:

新一代智能型双电源自动转换开关所集合的丰富测量及显示，两路电源的更准确稳定判断与控制，通信及编程设置等功能等等。

1、测量与显示功能

新一代智能型双电源集更多电器功能与一体。测量功能包括：两路三相相电压、频率；常用合闸、备用合闸、分闸状态指示等等。双电源控制器采用LCD液晶大屏幕中文显示。完备的中文操作提示使操作更为便捷。

2、保护功能

过载及短路保护；断相、断路保护；失压、欠压保护。

3、判断与控制

双电源控制器具备上述两路电测量及显示功能，以及消防及发电功能。另可在对线路故障判断后设置延时1-60S进行电源间自动切换，输出20A无源触点，控制转换开关切换。

4、通信功能

双电源控制器具备RS232C、RS485串行通信接口，应用通信规约，借助于数据采集系统及PC上运行的软件，能提供对工厂、电信、工业和民用建筑物双电源切换一个简单且有效的管理方案。实现双电源切换的“遥控、遥测、遥调、遥信”四遥功能。产品可远距离控制消防信号输出。

5、编程与设置功能

允许用户在现场或监控中心对其工作状态自动/手动操作，主用电源、双分，备用电源，转换时间，自投自复，自投不自复，电网对发电机，电网对电网，通信参数、转换需要的各种延时等参数进行编程设置，同时将数据保存在部Flash存储器，在系统掉电后数据也不会丢失。

二：KB0控制与保护开关使用注意事项

1、检查KB0主体线圈电源电压规格是否与订购时一致，产品接线需按说明书或接线图连接，不能接错；

2、安装操作时，需在KB0的喷弧口处留出足够的防飞弧距离；

3、需根据KB0电流规格选择导线，导线的截面应在规定的围，不能太大也不能太小；

4、如选配的其它功能模块，需注意其分类控制电源电压规；

5、当使用热磁脱扣器时，需注意其规格类型，并将其电流值调整为电机功率的2倍左右位置；

6、当使用远距离再扣器时，应在再扣器线路中串接一对常开触头进行远程再扣控制；

7、当使用欠电压脱扣器时，若脱扣器没有施加控制电路电源，则主电路无法接通；

8、分励脱扣器与欠电压脱扣器为相同结构形式模块，同一KB0上只可选配其中一个；

9、用户可在欠电压脱扣器线圈回路中连接常闭按钮，可使欠电压脱扣器兼作分励脱扣器之用。

三：电动机保护用断路器选用原则

低压断路器又称自动开关或自动空气开关，一般分为塑料外壳式(又称装置式)和框架式(又称万能式)两大类。在水泥厂，380V 245kW及以下的电动机多选用塑壳式断路器。

断路器按用途可分为保护配电线路用、保护电动机用、保护照明线路用和漏电保护用等。常用的有DZ5、DZ15、DZ20、DW15、DW17型等系列产品。

1、电动机保护用断路器选用原则

1)长延时电流整定值等于电动机额定电流。

2)瞬时整定电流：对于保护笼型电动机的断路器，瞬时整定电流等于(8～15)倍电动机额定电流，取决于被

保护笼型电动机的型号、容量和起动条件。对于保护绕线转子电动机的断路器，瞬时整定电流等于(3～6)倍电动机额定电流，取决于被保护绕线转子电动机的型号、容量及起动条件。

3)6倍长延时电流整定值的可返回时间大于或等于电动机的起动时间。按起动时负载的轻重，可选用返回时

间1s、3s、5s、8s、15s中的某一档。

2、断路器规格型号的对表速查

根据电动机的容量或额定电流，即可查出其配用断路器的规格型号。例如一台Y160M－4、11kW电动机，从速查表查得应配用DZ5－50型、热脱扣器额定电流为25A的断路器。

3、断路器脱扣器整定电流的速算口诀

“电动机瞬动，千瓦20倍”

“热脱扣器，按额定值”

上述口诀是指控制保护一台380V三相笼型电动机的断路器，其电磁脱扣瞬时动作整定电流，可按“kW数的20倍”选用。对于热脱扣器，则按电动机的额定电流选择

四：三相电机电流计算公式

1.三相电动机电流

380V三相电动机，功率因数一般为0.8左右，它的额定电流约为额定容量的2倍，当电动机的功率在2KW 以下时，可按2.5倍考虑。

2.对于220V三相电动机

它的额定电流约为额定容量的3.5倍，当电动机的功率在2KW以下时，可按4倍考虑。具体计算公式为I=KP 式中I---三相异步电动机的额定电流（A）P---电动机的功率（KW）K---系数

五：双电源自动切换开关的选型

双电源自动切换开关（简称双电源）在不允许断电的重要供电场所已经发挥着越来越重要的作用。产品对两路电源(常用电源和备用电源)的相电压同时检测，当常用电源出现异常可实现备用电源的自动/手动转换，具有十分好的可靠性和应急性，从而广受欢迎。可是一些客户在选购时存在误差，仅关注产品额定电流和使用极数，而对决定双电源自动切换开关工作特性的关键指标：使用类别、转换条件和转换时间未加注意。下面电工之家就双电源选型时的关键指标做如下介绍：

要正确选择双电源自动切换开关，就必需明确以下几点参数：

一、额定工作电压、额定工作电流、频率、相数

二、转换条件

三、转换时间、使用类别

一、额定工作电压、频率、电流和相数

以上参数是双电源自动切换开关满足作为“导体”最基本的要求，其必需能够满足所在工作场所要求，一般电气工程师对该类参数已经很熟悉。

注：按照《IEC62091固定式消防泵控制器》标准关于额定电流的规定，用于消防泵的双电源，额定电流不得低于电机额定电流的115%，从安全的角度考虑，建议双电源的额定电流采用负荷电流的125%。

二、转换条件

我们需要双电源的目的，就是需要在“特定”的情况下完成双电源的自动可靠转换。这个“特定条件”就是双电源的转换前提，或转换条件，是选择双电源首要考虑要素。

A. 电源故障状况下转换

由于电源故障种类很多，所以需要明确哪些故障情况下必需转换。因为用户需求的复杂性，一般供应商都提供多种功能的控制器，所以，设计时必需根据负载对电源质量的要求明确注明转换条件，否则，因为业主对双电源了解不多以及双电源自动转换开关市场供应的混乱，导致最后使用的产品往往就只能够在完全失电一种条件下才能够转换，而其它电源故障（包括缺相、过欠电压等）不会转换，失去转换的意义。

注：因为双电源自动转换开关的功能还没有标准化，设计仅标注产品型号，并不能够保证用户了解所选型号的转换条件，导致实际选用的产品与设计要求相差较大，建议设计注明转换条件。例如任意相缺相、过压、欠压、频率偏差、谐波等，其中，任意一相断相必需转换是最低的要求。高端的控制器，甚至能够综合检查两路电源的质量，自动接入电能质量较高的一路电源。

B. 电源无故障状况下转换

这是许多用户（甚至厂家）都忽视的问题。双电源自动转换开关的控制器必需能够识别各种电压的瞬间波动，包括非电源故障的短时失压。例如，变电室低压配电母联开关切换属于正常的电源中断，不应该将母联开关切换时的断电判定为电源故障，需要能够判定这种“正常”的断电。控制器必须通过EMC试验，不能够在外部电磁干扰下误动作。

注：转换条件由控制器的功能决定，对电源故障的判断方式（包括故障类型的识别）是控制器的核心技术，一般产品资料是不会介绍的，完全看制造商的研发水平和行业经验，需要设计师了解产品的判断机理。

三、转换时间

双电源自动切换开关每一次转换都是一个断电过程，会对系统产生一些影响。从标准看，有五种转换时间概念，有两种转换时间概念最有使用价值：一个是最小断电时间（由开关本体的机构决定），一个是总转换时间（即本体转换时间＋控制器延时时间）。不同的负载和电源状况，有不同的要求，需要给予注意。在确认转换时间时，要注意有两种时间转换状态，一种是从常用电源到备用电源，一种是从备用电源返回到常用电源。

1 从常用电源转换到备用电源，需要考虑不同负载允许的断电时间，参见下表：
