铁心电抗器电感计算公式【通用

电抗器参数计算公式

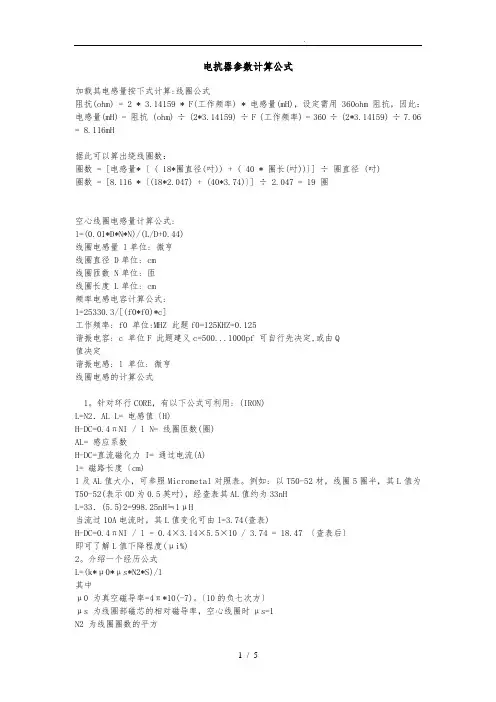

电抗器参数计算公式加载其电感量按下式计算:线圈公式阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用 360ohm 阻抗，因此：电感量(mH) = 阻抗(ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷ (2*3.14159) ÷ 7.06 = 8.116mH据此可以算出绕线圈数：圈数 = [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷ 圈直径 (吋)圈数 = [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量 l单位: 微亨线圈直径 D单位: cm线圈匝数 N单位: 匝线圈长度 L单位: cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率: f0 单位:MHZ 此题f0=125KHZ=0.125谐振电容: c 单位F 此题建义c=500...1000pf 可自行先决定,或由Q值决定谐振电感: l 单位: 微亨线圈电感的计算公式1。

针对环行CORE，有以下公式可利用: (IRON)L=N2．AL L= 电感值〔H)H-DC=0.4πNI / l N= 线圈匝数(圈)AL= 感应系数H-DC=直流磁化力 I= 通过电流(A)l= 磁路长度〔cm)l及AL值大小，可参照Micrometal对照表。

例如: 以T50-52材，线圈5圈半，其L值为T50-52(表示OD为0.5英吋)，经查表其AL值约为33nHL=33．(5.5)2=998.25nH≒1μH当流过10A电流时，其L值变化可由l=3.74(查表)H-DC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 〔查表后〕即可了解L值下降程度(μi%)2。

各种电抗器的计算公式

各种电抗器的计算公式加载其电感量按下式计算:线圈公式阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用 360ohm 阻抗，因此：电感量(mH) = 阻抗 (ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷ (2*3.14159) ÷ 7.06 = 8.116mH据此可以算出绕线圈数：圈数 = [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷圈直径 (吋)圈数 = [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈空心电感计算公式作者：佚名转贴自：本站原创点击数：6684 文章录入： zhaizl空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。

空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量 l单位: 微亨线圈直径 D单位: cm线圈匝数 N单位: 匝线圈长度 L单位: cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125谐振电容: c 单位 F 本题建义c=500...1000pf 可自行先决定,或由Q值决定谐振电感: l 单位: 微亨线圈电感的计算公式1。

针对环行CORE，有以下公式可利用: (IRON)L=N2．AL L= 电感值（H)H-DC=0.4πNI / l N= 线圈匝数(圈)AL= 感应系数H-DC=直流磁化力 I= 通过电流(A)l= 磁路长度（cm)l及AL值大小，可参照Micrometal对照表。

例如: 以T50-52材，线圈5圈半，其L值为T50-52(表示OD为0.5英吋)，经查表其AL值约为33nHL=33．(5.5)2=998.25nH≒1μH当流过10A电流时，其L值变化可由l=3.74(查表)H-DC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 （查表后）即可了解L值下降程度(μi%)2。

各种电抗器的计算公式

各种电抗器的计算公式 The manuscript was revised on the evening of 2021各种电抗器的计算公式加载其电感量按下式计算:线圈公式阻抗(ohm) = 2 * * F(工作频率) * 电感量(mH)，设定需用 360ohm 阻抗，因此：电感量(mH) = 阻抗 (ohm) ÷ (2* ÷ F (工作频率) = 360 ÷ (2* ÷ =据此可以算出绕线圈数：圈数 = [电感量* { ( 18*圈直径(寸)) + ( 40 * 圈长(寸))}] ÷圈直径 (寸)圈数 = [ * {(18* + (40*}] ÷ = 19 圈空心电感计算公式作者：佚名转贴自：本站原创点击数：6684 文章录入： zhaizl空心电感计算公式：L(mH)=D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。

空心线圈电感量计算公式:l=*D*N*N)/(L/D+线圈电感量 l单位: 微亨线圈直径 D单位: cm线圈匝数 N单位: 匝线圈长度 L单位: cm频率电感电容计算公式:l=[(f0*f0)*c]工作频率: f0 单位:MHZ 本题f0=125KHZ=谐振电容: c 单位 F 本题建义c=500...1000pf 可自行先决定,或由Q值决定谐振电感: l 单位: 微亨线圈电感的计算公式1。

针对环行CORE，有以下公式可利用: (IRON)L=N2．AL L= 电感值（H)H-DC=πNI / l N= 线圈匝数(圈)AL= 感应系数H-DC=直流磁化力 I= 通过电流(A)l= 磁路长度（cm)l及AL值大小，可参照Micrometal对照表。

例如: 以T50-52材，线圈5圈半，其L值为T50-52(表示OD为英寸)，经查表其AL值约为33nHL=33．2=≒1μH当流过10A电流时，其L值变化可由l=(查表)H-DC=πNI / l = ×××10 / = （查表后）即可了解L值下降程度(μi%)2。

电抗器计算公式

各种电抗器的计算公式加载其电感量按下式计算:线圈公式阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用 360ohm 阻抗，因此：电感量(mH) = 阻抗(ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷ (2*3.14159) ÷ 7.06 = 8.116mH据此可以算出绕线圈数：圈数 = [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷ 圈直径 (吋)圈数 = [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈空心电感计算公式作者：佚名转贴自：本站原创点击数：6684 文章录入： zhaizl空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。

空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量 l单位: 微亨线圈直径 D单位: cm线圈匝数 N单位: 匝线圈长度 L单位: cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125谐振电容: c 单位 F 本题建义c=500...1000pf 可自行先决定,或由Q值决定谐振电感: l 单位: 微亨线圈电感的计算公式作者：线圈电感的计算公式转贴自：转载点击数：2991。

针对环行CORE，有以下公式可利用: (IRON)L=N2．AL L= 电感值（H)H-DC=0.4πNI / l N= 线圈匝数(圈)AL= 感应系数H-DC=直流磁化力 I= 通过电流(A)l= 磁路长度（cm)l及AL值大小，可参照Micrometal对照表。

最全电抗器参数计算公式总结

最全电抗器参数计算公式总结在电力系统中，电抗器是一种用来补偿电力系统中的无功功率的装置。

通过增加或减少电抗器的容值和电抗值，可以调整系统的功率因数和电压质量。

电抗器参数的计算是设计和选型的关键步骤之一、下面是最全的电抗器参数计算公式总结。

1.电感器参数计算公式电感器是一种电抗器的特殊情况，其主要用途是延缓电流变化和改善系统的电压稳定性。

电感器的参数计算公式如下：L=(V^2/(2*π*f*Q))，其中L为电感器的电感值，V为电感器的电压，f为电源的频率，Q为电感器的无量纲质量因数。

2.电容器参数计算公式电容器是另一种常用的电抗器，其主要用途是补偿电力系统中的无功功率。

电容器的参数计算公式如下：C=(Q/(2*π*f*V))，其中C为电容器的电容值，Q为电容器的无量纲质量因数，f为电源的频率，V为电容器的电压。

3.无功功率补偿计算公式无功功率补偿是电抗器的主要应用之一，通过调整无功功率的补偿水平，可以改善电力系统的功率因数和电压质量。

无功功率补偿计算公式如下：C = (P(VA)^2 / (2 * π * f * V^2 * (cosθ1 - cosθ2)))，其中C为无功功率补偿电容器的电容值，P为功率因数改善前后的功率因数差值，V为电源的电压，f为电源的频率，θ1为功率因数改善前的功率因数，θ2为功率因数改善后的功率因数。

4.谐振电抗器参数计算公式谐振电抗器是一种特殊的电抗器，其主要用途是消除电力系统中的谐波。

谐振电抗器的参数计算公式如下：L=((RA/(2*π*f))^2/X)，其中L为谐振电抗器的电感值，RA为谐振电抗器的电阻值，f为电源的频率，X为谐振电抗器的无量纲电抗值。

5.电抗器选择计算公式在实际工程中，电抗器的选择是一个复杂的过程，需要考虑多个因素，包括电力系统的负载情况、功率因数的要求、电流的容量等。

电抗器选择的计算公式如下：Q = ((V^2 * P * (tanθ2 - tanθ1)) / (2 * π * f)), 其中Q为无功功率补偿电抗器的无量纲质量因数，V为电源的电压，P为功率因数改善前后的无功功率差值，f为电源的频率，θ1为功率因数改善前的功率因数，θ2为功率因数改善后的功率因数。

各种电抗器的计算公式

各种电抗器的计算公式加载其电感量按下式计算:线圈公式阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用360ohm 阻抗，因此：电感量(mH) = 阻抗(ohm) ÷(2*3.14159) ÷ F (工作频率) = 360 ÷(2*3.14159) ÷7.06 = 8.116mH据此可以算出绕线圈数：圈数= [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷圈直径(吋)圈数= [8.116 * {(18*2.047) + (40*3.74)}] ÷2.047 = 19 圈空心电感计算公式作者：佚名转贴自：本站原创点击数：6684文章录入：zhaizl空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。

空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量l单位: 微亨线圈直径D单位: cm线圈匝数N单位: 匝线圈长度L单位: cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125谐振电容: c 单位F 本题建义c=500...1000pf 可自行先决定,或由Q值决定谐振电感: l 单位: 微亨线圈电感的计算公式作者：线圈电感的计算公式转贴自：转载点击数：2991。

针对环行CORE，有以下公式可利用: (IRON)L=N2．AL L= 电感值（H)H-DC=0.4πNI / l N= 线圈匝数(圈)AL= 感应系数H-DC=直流磁化力I= 通过电流(A)l= 磁路长度（cm)l及AL值大小，可参照Micrometal对照表。

电抗器计算公式和步骤

电抗器计算公式和步骤 The manuscript was revised on the evening of 2021电抗器计算公式和步骤S=*U*I4%X=4/S*.91.铁芯直径DD=K PZcmK—50~58PZ—每柱容量kVA2.估算每匝电压ETET= f B SP×10-4VB —芯柱磁密~1 TSP—芯柱有效截面cm 23.线圈匝数W=U KM /（ET×100）KM—主电抗占总电抗的百分数U—总电抗电压V4.每匝电压及铁芯磁密ET=U KM /（W×100）VBM=ET×104/（ f SP）T5.主电抗计算选择单个气隙尺寸δ=~3 cm计算行射宽度EE=δ/πln ((H+δ) /δ)cmH—铁饼高度,一般5 cm计算行射面积SESE=2E×(AM+BM+2E)cm 2AM—叠片总厚度cmBM—最大片宽cm计算气隙处总有效截面积SM=SF / KF +SEcm 2SF—铁芯截面KF—叠片系数计算气隙个数n= f W2 SM )/(X NδKM×106) XN—电抗Ω计算主电抗XM= f W2 SM )/(nδ×108)如果XM≈X N KM/100则往下进行，否则重新选择单个气隙长度，重复上述计算。

6.漏电抗计算Xd= f W2 Sdρ) / (H×108)ΩSd=2π/3 F RF +πRn2 - SF / KFρ=1-2×（RW-RO）/（π×H）式中：F—线圈幅向尺寸cmRF—线圈平均半径cmRn—线圈内半径cmRW—线圈外半径cmRO—铁芯半径cmH—线圈高度cm总电抗X NX N =XM + XdΩ附：串联电抗器参数与计算一基本技术参数1额定电压UN（电力系统的额定电压kV）并联电容器的额定电压U1N2额定电流I13额定频率f4相数单相三相5电抗器额定端电压U1当电抗器流过额定电流时一相绕组二端的电压6电抗器额定容量P单相P=U1 I1三相P=3 U1 I17额定电抗XNXN=U1/I18额定电抗率XN%XN%=U1×100 /（U1N×n）=P×100 / P N式中：U1N—并联电容器的额定电压kV n—并联电容器每相串联的台数P N—并联电容器的额定容量kVAR串联电抗器额定电抗率和额定端电压系统电压电抗器额定端电压KV额定电压%%%1%%5%6%12%13%6√3√3√31 0√3 11/√3 12/√33511126 319202 229稳态过电压：串联电抗器能在3√2UN（峰值）下正常运行。

各种电抗器的计算公式复习过程

各种电抗器的计算公式各种电抗器的计算公式加载其电感量按下式计算:线圈公式阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用 360ohm 阻抗，因此：电感量(mH) = 阻抗 (ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷ (2*3.14159) ÷7.06 = 8.116mH据此可以算出绕线圈数：圈数 = [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷圈直径 (吋)圈数 = [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈空心电感计算公式作者：佚名转贴自：本站原创点击数：6684 文章录入： zhaizl空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。

空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量 l单位: 微亨线圈直径 D单位: cm线圈匝数 N单位: 匝线圈长度 L单位: cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125谐振电容: c 单位 F 本题建义c=500...1000pf 可自行先决定,或由Q值决定谐振电感: l 单位: 微亨线圈电感的计算公式1。

针对环行CORE，有以下公式可利用: (IRON)L=N2．AL L= 电感值（H)H-DC=0.4πNI / l N= 线圈匝数(圈)AL= 感应系数H-DC=直流磁化力 I= 通过电流(A)l= 磁路长度（cm)l及AL值大小，可参照Micrometal对照表。

电抗器参数计算公式

电抗器参数计算公式1.电感（L）的计算公式：电感是电抗器的一种基本参数，用于储存电能。

电感的计算公式如下：L=(N^2×μ×A)/l其中，L表示电感（单位为亨利，H），N表示线圈的匝数，μ表示磁导率（单位为亨利每米，H/m），A表示线圈截面积（单位为平方米，m^2），l表示线圈的长度（单位为米，m）。

2.电容（C）的计算公式：电容是电抗器的另一种基本参数，用于储存电能。

电容的计算公式如下：C=(ε×A)/d其中，C表示电容（单位为法拉，F），ε表示介电常数（无单位），A表示电容板的面积（单位为平方米，m^2），d表示电容板之间的距离（单位为米，m）。

3.电抗（X）的计算公式：电抗是电抗器的一个重要参数，用来描述电流和电压之间的相位差。

电抗的计算公式如下：X=2πfL其中，X表示电抗（单位为欧姆，Ω），π表示圆周率（无单位），f表示交流电频率（单位为赫兹，Hz），L表示电感（单位为亨利，H）。

4.欧姆（Ω）的计算公式：欧姆是电抗器的另一个重要参数，用来描述电阻性的损耗。

欧姆的计算公式如下：Ω=R+jX其中，Ω表示总阻抗（单位为欧姆，Ω），R表示电阻（单位为欧姆，Ω），j表示虚数单位。

5.谐振频率（f）的计算公式：谐振频率是电抗器在特定条件下的共振频率。

谐振频率的计算公式如下：f=1/(2π√(LC))其中，f表示谐振频率（单位为赫兹，Hz），π表示圆周率（无单位），L表示电感（单位为亨利，H），C表示电容（单位为法拉，F）。

这些公式是用来计算电抗器的各种参数的基本公式。

根据具体的电抗器的特性和要求，可以使用这些公式来计算所需的参数，以及设计和选择符合要求的电抗器。

电感计算公式

电感计算公式
"电感"是一种电子组件，它的存在给我们的电子设备提供
了特殊的功能，其作用是改变电流的方向或强度。

因此，当研
究电路或设备的性能时，掌握电感的计算公式非常重要。

电感的计算公式如下：L＝铁心的磁密/2πr，其中，L为
电感，单位为亨利；铁心的磁密是指线圈核心包围磁力线产生
的磁密，单位为Tesla；而r则代表线圈的半径，单位为厘米（cm）。

为了计算出电感的值，我们必须知道铁心的磁密和线
圈的半径。

电感可用于许多应用领域，例如蓄电池充电器，通信电路，等离子体发动机，固态电路，移动电话供电等。

在实际研究电
子技术的过程中，掌握电感计算公式也显得十分重要。

电感计算公式的理解不仅受传统教育背景的影响，而且更
多受社交媒体的影响。

今天，许多社交媒体网站上都有大量的
教学资源，以便学习者更加深入、系统地了解电感计算公式。

此外，许多科技网站都提供电感计算工具，供电子工程师快速
获得电感的值。

综上所述，电感是一种重要的电子组件，在研究电子设备
的性能时，了解电感的计算公式显得十分重要。

传统的教育背
景和现代社交媒体都在 "电感计算公式" 方面提供了有用的教
学资源，以便电子工程师获得精确的计算结果。

(整理)电抗器计算公式

各种电抗器的计算公式加载其电感量按下式计算:线圈公式阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用 360ohm 阻抗，因此：电感量(mH) = 阻抗(ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷ (2*3.14159) ÷ 7.06= 8.116mH据此可以算出绕线圈数：圈数 = [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷ 圈直径 (吋) 圈数 = [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈空心电感计算公式作者：佚名转贴自：本站原创点击数：6684 文章录入： zhaizl 空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。

空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量 l单位: 微亨线圈直径 D单位: cm线圈匝数 N单位: 匝线圈长度 L单位: cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125谐振电容: c 单位 F 本题建义c=500...1000pf 可自行先决定,或由Q值决定谐振电感: l 单位: 微亨线圈电感的计算公式作者：线圈电感的计算公式转贴自：转载点击数：2991。

针对环行CORE，有以下公式可利用: (IRON)L=N2．AL L= 电感值（H)H-DC=0.4πNI / l N= 线圈匝数(圈)AL= 感应系数H-DC=直流磁化力 I= 通过电流(A)l= 磁路长度（cm)l及AL值大小，可参照Micrometal对照表。

电抗器计算公式和步骤

电抗器计算公式和步骤S=1.73*U*I4%X=4/S*.91.铁芯直径DD=K PZ 0.25cmK—50~58PZ—每柱容量kV A2.估算每匝电压ETET=4.44 f B SP×10-4VB —芯柱磁密0.9~1 TSP—芯柱有效截面cm 23.线圈匝数W=U KM /（ET×100）KM—主电抗占总电抗的百分数U—总电抗电压V4.每匝电压及铁芯磁密ET=U KM /（W×100）VBM=ET×104/（4.44 f SP）T5.主电抗计算选择单个气隙尺寸δ=0.5~3 cm 计算行射宽度EE=δ/πln ((H+δ) /δ)cmH—铁饼高度,一般5 cm计算行射面积SESE=2E×(AM+BM+2E)cm 2AM—叠片总厚度cmBM—最大片宽cm计算气隙处总有效截面积SM=SF / KF +SEcm 2SF—铁芯截面KF—叠片系数计算气隙个数n=(7.9 f W2 SM )/(X NδKM×106)XN—电抗Ω计算主电抗XM=(7.9 f W2 SM )/(nδ×108)如果XM≈X N KM/100则往下进行，否则重新选择单个气隙长度，重复上述计算。

6.漏电抗计算Xd=(7.9 f W2 Sdρ) / (H×108)ΩSd=2π/3 F RF +πRn2 - SF / KF ρ=1-2×（RW-RO）/（π×H）式中：F—线圈幅向尺寸cmRF—线圈平均半径cmRn—线圈内半径cmRW—线圈外半径cmRO—铁芯半径cmH—线圈高度cm总电抗X NX N =XM + XdΩ附：串联电抗器参数与计算一基本技术参数1额定电压UN（电力系统的额定电压kV）并联电容器的额定电压U1N 2额定电流I13额定频率f4相数单相三相5电抗器额定端电压U1当电抗器流过额定电流时一相绕组二端的电压6电抗器额定容量P单相P=U1 I1三相P=3 U1 I17额定电抗XNXN=U1/I18额定电抗率XN%XN%=U1×100 /（U1N×n）=P×100 / P N式中：U1N—并联电容器的额定电压kVn—并联电容器每相串联的台数P N—并联电容器的额定容量kV AR串联电抗器额定电抗率和额定端电压系统电压电抗器额定端电压KV额定电压0.1%.3%.5%1%4.50%5%6%12%13%66.3/√30.0036.011.018.0366.6/√3.171.191.2297.2/√3.4990.541 010.5/√30.0061.018.03.06111/√3.286.318.381 12/√3.8310.93 510.50.021.063.105.2111.991.11.32122.883.126 3190.038.114.19.38201.822.4225.285.729稳态过电压：串联电抗器能在3√2UN（峰值）下正常运行。

电抗器计算公式和步骤

电抗器计算公式和步骤S=1.73*U*I4%X=4/S*.91.铁芯直径DD=K PZ 0.25cmK—50~58PZ—每柱容量kVA2.估算每匝电压ETET=4.44 f B SP×10-4VB —芯柱磁密0.9~1 TSP—芯柱有效截面cm 23.线圈匝数W=U KM /（ET×100）KM—主电抗占总电抗的百分数U—总电抗电压V4.每匝电压及铁芯磁密ET=U KM /（W×100）VBM=ET×104/（4.44 f SP）T5.主电抗计算选择单个气隙尺寸δ=0.5~3 cm 计算行射宽度EE=δ/πln ((H+δ) /δ)cmH—铁饼高度,一般5 cm计算行射面积SESE=2E×(AM+BM+2E)cm 2AM—叠片总厚度cmBM—最大片宽cm计算气隙处总有效截面积SM=SF / KF +SEcm 2SF—铁芯截面KF—叠片系数计算气隙个数n=(7.9 f W2 SM )/(X NδKM×106)XN—电抗Ω计算主电抗XM=(7.9 f W2 SM )/(nδ×108)如果XM≈X N KM/100则往下进行，否则重新选择单个气隙长度，重复上述计算。

6.漏电抗计算Xd=(7.9 f W2 Sdρ) / (H×108) ΩSd=2π/3 F RF +πRn2 - SF / KF ρ=1-2×（RW-RO）/（π×H）式中：F—线圈幅向尺寸cmRF—线圈平均半径cmRn—线圈内半径cmRW—线圈外半径cmRO—铁芯半径cmH—线圈高度cm总电抗X NX N =XM + XdΩ附：串联电抗器参数与计算一基本技术参数1额定电压UN（电力系统的额定电压kV）并联电容器的额定电压U1N2额定电流I13额定频率f4相数单相三相5电抗器额定端电压U1当电抗器流过额定电流时一相绕组二端的电压6电抗器额定容量P单相P=U1 I1三相P=3 U1 I17额定电抗XNXN=U1/I18额定电抗率XN%XN%=U1×100 /（U1N×n）=P×100 / P N式中：U1N—并联电容器的额定电压kV n—并联电容器每相串联的台数P N—并联电容器的额定容量kVAR串联电抗器额定电抗率和额定端电压系统电压电抗器额定端电压KV额定电压0.1%.3%.5%1%4.50%5%6%12%13%66.3/√30.0036.011.018.0366.6/√3.171.191.2297.2/√3.4990.541 010.5/√30.0061.018.03.06111/√3.286.318.381 12/√3.8310.93 510.50.021.063.105.2111.991.11.32122.883.126 3190.038.114.19.38201.822.4225.285.729稳态过电压：串联电抗器能在3√2UN（峰值）下正常运行。

电抗器计算公式和步骤

电抗器计算公式和步骤S=1.73*U*I4%X=4/S*.91.铁芯直径DD=K PZ 0.25cmK—50~58PZ—每柱容量kV A2.估算每匝电压ETET=4.44 f B SP×10-4VB —芯柱磁密0.9~1 TSP—芯柱有效截面cm 23.线圈匝数W=U KM /（ET×100）KM—主电抗占总电抗的百分数U—总电抗电压V4.每匝电压及铁芯磁密ET=U KM /（W×100）VBM=ET×104/（4.44 f SP）T5.主电抗计算选择单个气隙尺寸δ=0.5~3 cm 计算行射宽度EE=δ/πln ((H+δ) /δ)cmH—铁饼高度,一般5 cm计算行射面积SESE=2E×(AM+BM+2E)cm 2AM—叠片总厚度cmBM—最大片宽cm计算气隙处总有效截面积SM=SF / KF +SEcm 2SF—铁芯截面KF—叠片系数计算气隙个数n=(7.9 f W2 SM )/(X NδKM×106) XN—电抗Ω计算主电抗XM=(7.9 f W2 SM )/(nδ×108)如果XM≈X N KM/100则往下进行，否则重新选择单个气隙长度，重复上述计算。

6.漏电抗计算Xd=(7.9 f W2 Sdρ) / (H×108)ΩSd=2π/3 F RF +πRn2 - SF / KFρ=1-2×（RW-RO）/（π×H）式中：F—线圈幅向尺寸cmRF—线圈平均半径cmRn—线圈内半径cmRW—线圈外半径cmRO—铁芯半径cmH—线圈高度cm总电抗X NX N =XM + XdΩ附：串联电抗器参数与计算一基本技术参数1额定电压UN（电力系统的额定电压kV）并联电容器的额定电压U1N2额定电流I13额定频率f4相数单相三相5电抗器额定端电压U1当电抗器流过额定电流时一相绕组二端的电压6电抗器额定容量P单相P=U1 I1三相P=3 U1 I17额定电抗XNXN=U1/I18额定电抗率XN%XN%=U1×100 /（U1N×n）=P×100 / P N式中：U1N—并联电容器的额定电压kV n—并联电容器每相串联的台数P N—并联电容器的额定容量kV AR串联电抗器额定电抗率和额定端电压系统电压电抗器额定端电压KV额定电压0.1%.3%.5%1%4.50%5%6%12%13%66.3/√30.0036.011.018.0366.6/√3.171.191.2297.2/√3.4990.541 010.5/√30.0061.018.03.06111/√3.286.318.381 12/√3.8310.93 510.50.021.063.105.2111.991.11.32122.883.126 3190.038.114.19.38201.822.4225.285.729稳态过电压：串联电抗器能在3√2UN（峰值）下正常运行。

各种电抗器的计算公式

各种电抗器的计算公式加载其电感量按下式计算: 线圈公式阻抗(ohm) = 2 * 3.14159 * F( 工作频率)* 电感量(mH)，设定需用360ohm 阻抗，因此：电感量(mH)= 阻抗(ohm) +(2*3.14159) -F (工作频率)=360 +(2*3.14159) -7.06 = 8.116mH据此可以算出绕线圈数：圈数= [ 电感量* { ( 18* 圈直径(吋)) + ( 40 * 圈长(吋))}] +圈直径( 吋)圈数= [8.116 * {(18*2.047) + (40*3.74)}] +2.047 = 19 圈空心电感计算公式作者：佚名转贴自：本站原创点击数：6684 文章录入：zhaizl空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D ---- 线圈直径N ---- 线圈匝数d ---- 线径H ---- 线圈高度W --- 线圈宽度单位分别为毫米和mH。

空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量l 单位: 微亨线圈直径 D 单位: cm线圈匝数N 单位: 匝线圈长度L 单位: cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率：f0 单位:MHZ本题f0=125KHZ=0.125谐振电容：c单位F本题建义c=500...1000pf 可自行先决定,或由Q值决定谐振电感： l 单位：微亨线圈电感的计算公式1 。

针对环行COR，E 有以下公式可利用： (IRON)L=N2．AL L= 电感值( H)H-DC=0.4 niI / I N= 线圈匝数(圈)AL= 感应系数H-DC=t流磁化力1=通过电流(A)I= 磁路长度( cm)I及AL值大小，可参照Micrometal对照表。

例如：以T50-52材，线圈5圈半，其L值为T50-52(表示OD为0.5英吋)，经查表其AL值约为33nHL=33. (5.5)2=998.25nH 二1 pH当流过10A电流时，其L值变化可由1=3.74(查表)H-DC=0.4 nil / I = 0.4 X3.14 X5.5 XI0 / 3.74 = 18.47 (查表后)即可了解L 值下降程度( p i%)2。

各种电抗器的计算公式

各种电抗器的计算公式加载其电感量按下式计算:线圈公式阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用360ohm 阻抗，因此：电感量(mH) = 阻抗(ohm) ÷(2*3.14159) ÷ F (工作频率) = 360 ÷(2*3.14159) ÷7.06 = 8.116mH据此可以算出绕线圈数：圈数= [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷圈直径(吋)圈数= [8.116 * {(18*2.047) + (40*3.74)}] ÷2.047 = 19 圈空心电感计算公式作者：佚名转贴自：本站原创点击数：6684文章录入：zhaizl空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。

空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量l单位: 微亨线圈直径D单位: cm线圈匝数N单位: 匝线圈长度L单位: cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125谐振电容: c 单位F 本题建义c=500...1000pf 可自行先决定,或由Q值决定谐振电感: l 单位: 微亨线圈电感的计算公式作者：线圈电感的计算公式转贴自：转载点击数：2991。

针对环行CORE，有以下公式可利用: (IRON)L=N2．AL L= 电感值（H)H-DC=0.4πNI / l N= 线圈匝数(圈)AL= 感应系数H-DC=直流磁化力I= 通过电流(A)l= 磁路长度（cm)l及AL值大小，可参照Micrometal对照表。

铁心电抗器电感计算公式【通用

铁心电抗器电感计算公式【通用铁心电抗器电感计算公式铁心电抗器电感计算公式当有气隙时，其磁阻主要取决于气隙尺寸。

由于气隙的磁化曲线基本上是线性的，所以其电感值仅取决于自身线圈匝数、铁心截面和气隙的尺寸。

主磁通所产生的电感LMLM=ψ/ I =μ0W2 SM / n d=1.257 W2 SM / n d×10 – 8 (H)式中：ψ─磁通量（Wb）I ─电流（A）μ0 ─空气中的导磁率= 0.4π×10 –6 = 1.257×10 –6 (H/m) W ─线圈匝数SM ─气隙处总有效截面积(cm 2 )n ─气隙个数d─单个气隙尺寸(cm )SM ─气隙处总有效截面积计算选择单个气隙尺寸d=0.5~3 cm计算行射宽度EE=d/π ln ((H+d) /d) cmπ=PI() 圆周率H—铁饼高度,一般5 cm计算行射面积(圆形铁心时)SESE=2E×(AM+BM+2E) cm 2 AM—叠片总厚度cmBM—最大片宽cm(矩形铁心时)SESE=2E×(AM+BM) cm 2AM—叠片总厚度cmBM—片宽cm计算气隙处总有效截面积SM=SF / KF +SE cm 2SF—铁芯截面KF—叠片系数漏磁通所产生的电感LdLd= 1.257 W2 Sdρ/ H1×10 – 6 (H) 式中：W —线圈匝数Sd —总漏磁链ρ—洛氏系数铁心电抗器电感计算公式H1 —线圈高度cmSd=2π/3 F RF +πRn2 - SF / KFρ=1- 2（RW - RO）/（πH1）式中：F —线圈幅向尺寸cmRF —线圈平均半径cmRn —线圈内半径cmRW —线圈外半径cmRO —铁芯半径cmH1 —线圈高度cm线圈总电感L= LM + Ld线圈匝数W计算∵ I L = W φ = W B S∴ W = I L /（B S）程序计算步骤：输入：I1，L1. 计算容量P = I1 ^ 2* L / 10002. 参考铁心截面积QC = 15 * P ^ 0.53. 参考片宽DOOL =（QC / 1.5）^ 0.5 * 104. 参考铁心厚DOOS = DOOL * 1.55. 铁心截面积QC = Int(DOOL * DOOS * KQ) / 1006. 初设磁密BMM =90007. 匝数N1 = Int(2 ^ 0.5 *I1 * I1*L * 10 ^ 5 / (BMM * QC))8. 复算磁密BM = Int(2 ^ 0.5 *I1 * I1*L * 10 ^ 5 / (N1* QC))9. 初设线圈高H1 = 3* DOOL10. 线圈尺寸计算11. 损耗计算12. 漏磁通所产生的电感Ld13. 主磁通所产生的电感LM = L - Ld14. 计算气隙QX15. 复算电感L16. 计算温升T117. 下一循环。

含可调铁心电感计算

电感计算一. 调铁心间隙电感计算（调节特性）调节特性是指可调电抗器的电感量L(或电流I)与气隙距离δ之间的关系。

可调电抗器的电感由漏电感Lk 和主电感Ｌo两部分组成，即L＝Lk＋Lo，L k ＝0.5×μoρW2(πR12－Ｓ1＋2πARp)/H (1)式中，ρ—洛氏系数；W—线圈匝数；R1─线圈内半径；S1—铁心截面的几何面积，S1＝K1πD2/4 ；K1─铁心标称截面积利用系数；D─铁心标称直径；A─线圈绕厚；Rp─线圈的平均半径；H─线圈绕长。

铁心主磁通为Φ＝｛S1/(2δ)+π(πR+δlnπ/2)/12+〔Rln(1+2X/δ)+2X/π〕｝μoIW－S1/(2H)+πδ(πR+δlnπ/2)/(12H)+2(XR+δX/π+X2/π)/H〕μoIW＝BS2(2)式中，δ─气隙距离；R─铁心标称半径；I─通过电抗器的电流；B─磁感应强度的有效值；S2─铁心有效导磁面积，S2＝K1K2πD2/4K2─叠片系数；X＝(H－2δ)/4 。

线圈感应电势E＝4.44×fWBmS2式中，f─电源频率；Bm─磁感应强度最大值。

于是，主电感Lo＝E/(2πfI) 。

- 1 -调气隙电抗器的调节特性计算程序UN─电抗器额定电压 IN─电抗器额定电流D─铁心标称直径 K1─铁心标称截面积利用系数 K2─叠片系数 S1─铁心截面的几何面积S2─铁心有效导磁面积 B─磁感应强度的有效值W─线圈匝数 D1─线圈内径D2─线圈外径 H─线圈绕长A─线圈绕厚 RP─线圈的平均半径RO─洛氏系数 LK─漏电感Q─间隙距离步长 DE─间隙距离IM─通过电抗器的电流幅值 I─通过电抗器的电流有效值 ZL─电抗器的感抗 L─电抗器的电感 5：J=0：IN."UN(KV)="；U：IN."IN(A)="；IN10：IN."D(MM)="；D：IN."K1="；K1：IN."K2="；K215：S1=K1*π*D∧2/4：P."S1(MM∧2)="；0.01*INT (100*S1+0.5)20：S2=K2*π*D∧2/4：P."S2(MM∧2)="；0.01*INT (100*S2+0.5)25：IN."B(GAUSS)="；B：IN."W="；W30：IN."D1(MM)="；D1：IN."D2(MM)="；D2：IN."H(MM)="；H35：A=(D2-D1)/2：RP=(D2+D1)/4：P."A(MM)="；A：P."RP(MM)="；RP 40：RO=1-(D2-D)/(π*H)：P."RO="；RO45：LK=0.1*4*π*W∧2*RO/H50：LK=0.5*LK*(π*D1∧2/4-S1+2*π*A*RP)*10∧-655：P."LK(MH)="；0.001*INT (1000*LK+0.5)60：IN."Q(MM)="；Q65：J=J+1：P."J="；J70：IN."J="；J75：DE=J*Q：P."DELTA(MM)="；DE80：X=(H-2*DE)*10∧-3/485：G1=S1*10∧-3/(2*DE)90：G2=(π*D/2+DE*LN(π/2)*10∧-395：G2=π*G2/12100：G3=0.5*D*10∧-3*LN(1+2*X*10∧+3/DE)105：G3=G3+2*X/π110：G4=S1*10∧-3/(2*H)115：G5=(D*π/2+DE*LN(π/2))*10∧-3120：G5=π*DE*G5/(12*H)125：G6=(D*X/2+DE*X/π)*10∧-3130：G6=2*(G6+X∧2/π)*10∧+3/H135：G=(G1+G2+G3-G4-G5-G6)*4*π*10∧-7140：IM=B*S2*10∧-10/(G*W)145：I=IM/√2150：ZL=1000*U/I155：L=1000*ZL/(2*50*π)：M=LK/L160：P."L(MH)="；0.01*INT (100*L+0.5)165：P."LK/L(%)="；0.01*INT (10000*M+0.5)170：L=LK+L：P."(LK+L)(MH)="；0.01*INT (100*L+0.5)175：I=1000*U/(2*50*π*L*10∧-3)180：P."I(A)="；10∧-4*INT (10∧4*I+0.5)185：IF I>IN GOTO 195190：GOTO 65195：Y=DE/D：P."DELTA(MAX)/D="；0.001*INT (1000*Y+0.5) 200：GOTO 65每只线圈额定电压10.5kV，额定电流175A。
