电阻器的标称阻值数系及标示方法

电阻器的标称阻值数系及标示方法王尔湘沈占彬何焱（平顶山工业职业技术学院河南平顶山467001）摘要主要介绍常用电阻器标称阻值的六大数系中电阻值的标定规律，当前常用电阻器的阻值及其标示方法。

关键词电阻器；常用数系；标示方法1. 电阻器的标称阻值系列为了使工厂生产的电阻符合标准化的要求，同时也为了使电阻的规格不致太多，国家有关部门规定了一系列的阻值作为产品的标准，这一系列的阻值就叫做电阻的标称阻值。

电阻的标称阻值分为E6、E12、E24、E48、E96、E192六大系列，分别适用于允许偏差为±20%、±10%、±5%、±2%、±1%和±0.5%的电阻器。

其中E24系列为常用数系，E48、E96、E192系列为高精密电阻数系，普通电器设备一般不常采用。

对E6系列的电阻规定六个基本数：1、1.5、2.2、3.3、4.7、6.8（即E6 数系）；对E12系列的电阻规定十二个基本数：1、1.2、1.5、1.8、2.2、2.7、3.3、3.9、4.7、5.6、6.8、8.2（即E12 数系）；对E24系列的电阻规定二十四个基本数：1、1.1、1.2、1.3、1.5、1.6、1.8、2.0、2.2、2.4、2.7、3.0、3.3、3.6、3.9、4.3、4.7、5.1、5.6、6.2、6.8、7.5、8.2、9.1（即E24 数系）。

从这些数系中稍加分析不难看出，同一数系中相邻两数的比例基本上是相等的。

E6数系的公比为610=1.4687≈1.5；E12数系的公比为1210=1.2115≈1.2；E24数系的公比为2410=1.1007≈1.1。

知道了数系的公比后，就可以求出数系中的各个值，也就是说某数系相邻两数中前一个数值乘上公比值等于后一个数值。

这样的规定还能保证在同一数系中相邻两值中较小数值的正偏差与较大数值的负偏差彼此衔接或重迭，所以制造出来的电阻器，都可以按照一定标称值和误差分选。

常用电阻器以及电阻器阻值标示方法和检测方法与经验

电阻器的检测方法与经验
1 固定电阻器的检测。A 将两表笔(不分正负)分别与电阻的两端引脚相接即可测出实际电阻值。为了提高测量精度，应根据被测电阻标称值的大小来选择量程。由于欧姆挡刻度的非线性关系，它的中间一段分度较为精细，因此应使指针指示值尽可能落到刻度的中段位置，即全刻度起始的20％～80％弧度范围内，以使测量更准确。根据电阻误差等级不同。读数与标称阻值之间分别允许有±5％、±10％或±20％的误差。如不相符，超出误差范围，则说明该电阻值变值了。B 注意：测试时，特别是在测几十kΩ以上阻值的电阻时，手不要触及表笔和电阻的导电部分；被检测的电阻从电路中焊下来，至少要焊开一个头，以免电路中的其他元件对测试产生影响，造成测量误差；色环电阻的阻值虽然能以色环标志来确定，但在使用时最好还是用万用表测试一下其实际阻值。
1.11 无触点电位器
无触点电位器消除了机械接触，寿命长、可靠性高，分光电式电位器、磁敏式电位器等。
2、实芯碳质电阻器
用碳质颗粒壮导电物质、填料和粘合剂混合制成一个实体的电阻器。
特点：价格低廉，但其阻值误差、噪声电压都大，稳定性差，目前较少用。
3、绕线电阻器
用高阻合金线绕在绝缘骨架上制成，外面涂有耐热的釉绝缘层或绝缘漆。
8 光敏电阻的检测。A 用一黑纸片将光敏电阻的透光窗口遮住，此时万用表的指针基本保持不动，阻值接近无穷大。此值越大说明光敏电阻性能越好。若此值很小或接近为零，说明光敏电阻已烧穿损坏，不能再继续使用。B 将一光源对准光敏电阻的透光窗口，此时万用表的指针应有较大幅度的摆动，阻值明显减小。此值越小说明光敏电阻性能越好。若此值很大甚至无穷大，表明光敏电阻内部开路损坏，也不能再继续使用。C 将光敏电阻透光窗口对准入射光线，用小黑纸片在光敏电阻的遮光窗上部晃动，使其间断受光，此时万用表指针应随黑纸片的晃动而左右摆动。如果万用表指针始终停在某一位置不随纸片晃动而摆动，说明光敏电阻的光敏材料已经损坏。

电阻器的标称值及精度色环标志法

附录Ⅲ 电阻器的标称值及精度色环标志法色环标志法是用不同颜色的色环在电阻器表面标称阻值和允许偏差。

1、两位有效数字的色环标志法。

普通电阻器用四条色环表示标称阻值和允许偏差，其中三条表示阻值，一条表示偏差，如附图Ⅲ－1所示。

图Ⅲ－1 两位有效数字的阻值色环标志法附图Ⅲ－2 三位有效数字的阻值色环标志法2、三位有效数字的色环标志法。

精密电阻器用五条色环表示标称阻值和允许偏差，如附图Ⅲ－2所示。

示例：如：色环A－红色；B－黄色如：色环A－蓝色；B－灰色；C－黑色C －棕色；D－金色 D－橙色；E－紫色则该电阻标称值及精度为：则该电阻标称值及精度为：24×101=240Ω精度：±5% 680×103=680KΩ精度：±0.1%首先，你主要就是要以真题为主，一套真题起码反复做3遍然后就是练习听力，如果想要提高英语听力的话，建议听新概念，VOA，BBC，熟练了可以调快速度听如果就是为了应付考试的话，就听真题的听力，反反复复听，听完对照听力原文，把当时没听出来的标注出来，这些就是你的听力盲点，然后分析为什么没听出来，是单词不认识？语音连读没听出来？还是其他原因，自己找到原因后就对症解决作文的话，四级还是比较模板的，背几篇模板，经典句子，可以提高不少最后就是单词和阅读了，单词不要独立的背，一般掌握高频词汇，然后其他的要做到看到认识，拼写不一定要会，但是能会当然最好了，因为四级考试要你写单词的没几个地方，作文的话你有不会写的就换个词好了，对吧，可以灵活。

阅读的话，快速阅读就是文章中找答案，你把题目和正文一一去比对，就能找出答案，速度一定要快，深度阅读的话，说实话提高比较慢的，跟一个人本身的英语水平有关，但是你可以每天都做做，找到感觉，保持一定的手感。

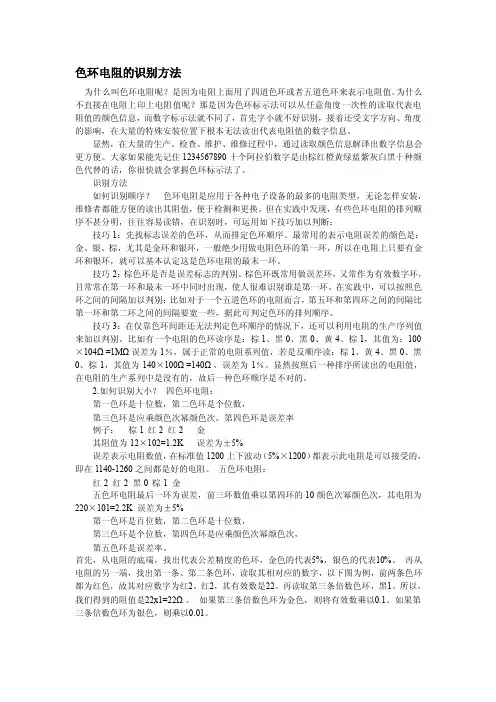

色环电阻的标识法

色环电阻的识别方法为什么叫色环电阻呢？是因为电阻上面用了四道色环或者五道色环来表示电阻值。

为什么不直接在电阻上印上电阻值呢？那是因为色环标示法可以从任意角度一次性的读取代表电阻值的颜色信息，而数字标示法就不同了，首先字小就不好识别，接着还受文字方向、角度的影响，在大量的特殊安装位置下根本无法读出代表电阻值的数字信息。

显然，在大量的生产、检查、维护、维修过程中，通过读取颜色信息解译出数字信息会更方便。

大家如果能先记住1234567890十个阿拉伯数字是由棕红橙黄绿蓝紫灰白黑十种颜色代替的话，你很快就会掌握色环标示法了。

识别方法如何识别顺序？色环电阻是应用于各种电子设备的最多的电阻类型，无论怎样安装，维修者都能方便的读出其阻值，便于检测和更换。

但在实践中发现，有些色环电阻的排列顺序不甚分明，往往容易读错，在识别时，可运用如下技巧加以判断：技巧1：先找标志误差的色环，从而排定色环顺序。

最常用的表示电阻误差的颜色是：金、银、棕，尤其是金环和银环，一般绝少用做电阻色环的第一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末一环。

技巧2：棕色环是否是误差标志的判别。

棕色环既常用做误差环，又常作为有效数字环，且常常在第一环和最末一环中同时出现，使人很难识别谁是第一环。

在实践中，可以按照色环之间的间隔加以判别：比如对于一个五道色环的电阻而言，第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些，据此可判定色环的排列顺序。

技巧3：在仅靠色环间距还无法判定色环顺序的情况下，还可以利用电阻的生产序列值来加以判别。

比如有一个电阻的色环读序是：棕1、黑0、黑0、黄4、棕1，其值为：100×104Ω=1MΩ误差为1％，属于正常的电阻系列值，若是反顺序读：棕1、黄4、黑0、黑0、棕1，其值为140×100Ω=140Ω，误差为1％。

显然按照后一种排序所读出的电阻值，在电阻的生产系列中是没有的，故后一种色环顺序是不对的。

常用元器件识别-电阻

数码法识别
10kΩ 91kΩ
数码法

2、第一位、第三位数字表示数值的有效数字，第二位用字母“R”表示小数点。如3R9表示其阻值为3.9W。
2.7Ω
数码法
二、用四位数字表示元件的标称值。 1、从左至右，前三位表示有效数位，第四位数字表示数值的倍率10n(n=0～8)。例如：电阻器的1003表示100X1000=100X103=100kΩ。 4500=450Ω 1504=1.5MΩ 3102＝ 31kΩ
色标法

色标法：用不同颜色的色环表示电阻的阻值及其误差。四色环标示：第一色环表十位数，第二色环表个位数，第三色环为倍率，与前三环距离较大的第四环表示误差率。五色环标志：第一色环表百位数，第二色环表十位数，第三色环表个位数，第四环表示倍率，与前四环距离较大的第五环表示误差率。
插件电阻色环颜色
电阻的主要参数

允许误差: 电阻器的实际阻值对于标称值的最大允许偏差范围称为允许误差.误差代码:F 、 G 、 J 、 K… （常见的误差范围是：0.01%，0.05% ，0.1%，0.5%，0.25%，1%，2%,5% 等）
电阻的主要参数

额定功率:指在规定的环境温度下,假设周围空气不流通,在长期连续工作而不损坏或基本不改变电阻器性能的情况下,电阻器上允许的消耗功率.常见的有1/16W 、 1/8W 、 1/4W 、 1/2W 、 1W 、 2W 、 5W 、10W
PCB封装

1、贴片电阻和插件电阻在PCB中常见封装形状标识，电阻在PCB中一般用R为首字母的组合电气标识代表电阻。
贴片封装
插件封装
PCB封装

电阻的识别和标注方法

一．E-24标注方法E-24标注法有两位有效数字，精度在±2%（-G），±5%（-J），±10%（-K），±20%（-M）怎么看电阻的阻值_贴片电阻的识别和标注方法1. 常用电阻标注XXY XX代表底数，Y代表指数例如470 = 47Ω103 = 10kΩ224 = 220kΩ怎么看电阻的阻值_贴片电阻的识别和标注方法2: 小于10欧姆的电阻的标注用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点例如1R0 = 1.0ΩR20 = 0.20Ω5R1 = 5.1ΩR007 = 7.0mΩ4m7 = 4.7mΩ二．E-96标注方法E-96标注法有三位有效数字，精度在±1%（-F）怎么看电阻的阻值_贴片电阻的识别和标注方法1: 常用电阻标注XXXY XXX代表底数，Y代表指数例如4700 = 470Ω1003 = 100kΩ2203 = 220kΩ怎么看电阻的阻值_贴片电阻的识别和标注方法2: 小于10欧姆的电阻的标注用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点例如1R00 = 1.00ΩR200 = 0.200Ω5R10 = 5.10ΩR007 = 7.00mΩ4m70 = 4.70mΩ怎么看电阻的阻值_贴片电阻的识别和标注方法3: E-96 Multiplier Code标注法XXYXX 代表底数的代码，具体数值可从Multiplier Code表中查找Y 代表指数的代码，具体数值也要从Multiplier Code表中查找例如：18A = 150Ω02C = 10.2kΩ1、常用的标识方法，一般电阻如下图3.3K 56欧100K上面三种电阻是一般标准电阻的标识方法，可以很直观地得到阻值，即为前两位为数值，后面一位为10的倍数，如上面的332，即为33 * 10 * 10 = 3300 欧，换一下单位就是3.3K 了。

十种测电阻方法归纳

十种测电阻方法归纳（一）伏安法测电阻伏安法测电阻是初中物理中一个重要的实验，本实验可以利用电压表和电流表分别测出未知电阻Ｒx的电压、电流，再用欧姆定律的变形公式求出Ｒx的阻值。

由于电压表也叫伏特表，电流表也叫安培表，所以这种用电压表、电流表测电阻的方法叫“伏安法”。

1．原理：由欧姆定律推出2．电路图：（见图1）3．器材：小灯泡（2.5V）、电流表、电压表、开关、电池阻（3V）、定值电阻（10Ω）、滑动变阻器、导线。

4．注意点：ⅰ连接电路时，开关应断开，滑动变阻器应调到最大阻值处。

ⅱ滑动变阻器的作用：（1）保护电路；（2）改变小灯泡两端的电压和通过的电流。

ⅲ本实验中多次测量的目的是：测出小灯泡在不同情况（亮度）下的电阻。

5．实验步骤：（1）根据电路图把实验器材摆好。

（2）按电路图连接电路。

（在连接电路中应注意的事项：①在连接电路时，开关应断开。

②注意电压表和电流表量程的选择，“+”、“-”接线柱。

③滑动变阻器采用“一上一下”接法，闭合开关前，滑片应位于阻值最大处。

）（3）检查无误后，闭合开关，移动滑动变阻器的滑片（注意事项：移动要慢），分别使灯泡暗红（灯泡两端电压1V）、微弱发光（灯泡两端电压1.5V）、正常发光（灯泡两端电压2.5V），测出对应的电压值和电流值，填入下面的表格中。

实验次数灯泡亮度电压U/V 电流I/A 电阻R/Ω1 灯丝暗红 12 微弱发光 1.53 正常发光 2.5同时，在实验过程中，用手感受灯泡在不同亮度下的温度。

随着灯泡亮度的增加，灯泡的温度升高。

（4）算出灯丝在不同亮度时的电阻。

6．分析与论证：展示的几组实验表格，对实验数据进行分析发现：灯泡的电阻不是定值，是变化的。

是什么原因使灯丝的电阻发生变化的呢？是电压与电流吗？难点突破：（我们对比一个实验如图2：用电压表、电流表测定值电阻的阻值R）发现：R是定值，不随电压、电流的变化而变化。

通过论证，表明灯丝的电阻发生改变的原因不在于电压与电流，那是什么原因造成的呢？我们在前面学过，影响电阻大小的因素有哪些？（材料、长度、横截面积和温度。

电阻标称

T TΩ(1012) 太欧
表2
允许偏差（%）文字符号允许偏差（%）文字符号
±0.001 Y ±0.5 D
±0.002 X ±1 F
±0.005 E ±2 G
±0.25 C
注：大多数电阻器的允许偏差值J、K、M三类。
例如：6R2J表示该电阻标称值为6.2Ω，允许偏差为±5%；3K6K表示电阻值为3.6KΩ，允许偏差为±10%；1M5则表示电阻值为1.5MΩ，允许偏差为±20%。
这是采用文字符号法表示的电阻标志法，E或R都代表小数点，E前面的数字代表整数位，后面的代表小数位，单位是国际单位制中的主单位。若是电阻就是欧姆，如1E2表示1.2Ω；0E表示0Ω，通常其作用相当于一根跳线；100E表示100Ω。
±0.01 L ±5 J
±0.02 P ±10 K
2. 文字符号法：文字符号法是将电阻器的标称值和允许偏差值用数字和文字符号法按一定的规律组合标志在电阻体上。电阻器的标称值的单位标志符号见表1，允许偏差见表2。
表1
电阻值
பைடு நூலகம்
文字符号单位及进位关系名称
R Ω(100) 欧姆
K KΩ(103) 千欧
M MΩ(106) 兆欧
G GΩ(109) 吉欧
3. 色标法：普通的电阻器用四色环表示，精密电阻用五色环表示。紧靠电阻体一端头的色环为第一环，露着电阻体本色教多的另一端头为末环。
4. 数码标志法：在产品和电路图上用三为数字来表示元件的标称值的方法称之为数码标志法。常见于贴片电阻或进口器件上。在三位数码中，从左至右第一、二位数表示电阻标称值的第一、二位有效数字，第三位数为倍率10n 的“n”（即前面两位数后加“0”的个数）,单位为Ω。例如标识为222的电阻器，其阻值为2200Ω既2.2KΩ；表识为105的电阻器为1MΩ；标志为47的电阻器阻值为4.7Ω。需要注意的是要将这种标志法与传统的方法区别开来：如标志为220的电阻器其电阻为22Ω，只有标志为221的电阻器其阻值才为220Ω。标志为0或000的电阻器，实际是跳线，阻值为0Ω。在一些微调电阻器阻值的标志法除了用三位数字外还有用两位数字的。如标志为53表示5，14和54分别表示10和50。一些精密贴片电阻器也有用四位数字表示法，如1005表示10等。

电阻电容识别方法

电阻、电容的识别1.识别顺序色环电阻是应用于各种电子设备的最多的电阻类型，无论怎样安装，维修者都能方便的读出其阻值，便于检测和更换。

但在实践中发现，有些色环电阻的排列顺序不甚分明，往往容易读错，在识别时，可运用如下技巧加以判断：技巧1：先找标志误差的色环，从而排定色环顺序。

最常用的表示电阻误差的颜色是：金、银、棕，尤其是金环和银环，一般绝少用做电阻色环的第一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末一环。

技巧2：棕色环是否是误差标志的判别。

棕色环既常用做误差环，又常作为有效数字环，且常常在第一环和最末一环中同时出现，使人很难识别谁是第一环。

在实践中，可以按照色环之间的间隔加以判别：比如对于一个五道色环的电阻而言，第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些，据此可判定色环的排列顺序。

技巧3：在仅靠色环间距还无法判定色环顺序的情况下，还可以利用电阻的生产序列值来加以判别。

比如有一个电阻的色环读序是：棕、黑、黑、黄、棕，其值为：100×10000=1MΩ误差为1％，属于正常的电阻系列值，若是反顺序读：棕、黄、黑、黑、棕，其值为140×100Ω=140Ω，误差为1％。

显然按照后一种排序所读出的电阻值，在电阻的生产系列中是没有的，故后一种色环顺序是不对的。

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------一、电阻阻值的色环表示法1、颜色和数字的对应关系：注意：金、银在第四环出现时，它们代表误差，金代表 5 ％，银代表 10 ％；而在第三环出现时，金代表 0.1 ，银代表 0.01 。

电阻的识别方法

电阻的识别方法电阻识别及应用导电体对电流的阻碍作用称着电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Ω、kΩ、MΩ表示。

一、电阻的型号命名方法：国产电阻器的型号由四部分组成（不适用敏感电阻）第一部分：主称，用字母表示，表示产品的名字。

如R表示电阻，W表示电位器。

第二部分：材料，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。

第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。

1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。

第四部分:序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等例如：R T 1 1 型普通碳膜电阻a1}二、电阻器的分类1、线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。

2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。

3、实心电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。

4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。

三、主要特性参数1、标称阻值：电阻器上面所标示的阻值。

2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。

允许误差与精度等级对应关系如下：?.5%-0.05、?%-0.1(或00）、?%-0.2(或0）、?%-Ⅰ级、?0%-Ⅱ级、?0%-Ⅲ级3、额定功率：在正常的大气压力90-106.6KPa及环境温度为－55℃～＋70℃的条件下，电阻器长期工作所允许耗散的最大功率。

线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、 500非线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、5、10、25、50、1004、额定电压：由阻值和额定功率换算出的电压。

(整理)常用电子元件的标志方法与选用

第二章常用电子元件的标志方法与选用第一节电阻元件的标志方法电阻元件的标志方法主要有三种：直标法、文字符号法、色标法。

一、直标法是利用阿拉伯数字和单位符号在电阻器的表面直接标出电阻的电阻值和允许误差的方法。

如图2-1-1图2-1-1直标法中用Ω、KΩ、MΩ这些符号表示电阻阻值的单位，分别表示欧姆、千欧姆、兆欧姆。

二、文字符号法是利用阿拉伯数字及字母符号的组合来表示阻值、允许误差的方法。

1.文字符号表示单位：其意义见表2-1-1表2-1-12.数字与文字符号组合的意义：文字符号R、K、M之前的数字表示整数位阻值；文字符号R、K、M之后的数字表示小数位阻值。

例如：R10表示0.1Ω；1R0表示1Ω；1K0表示1千欧姆；5K6表示5.6千欧姆等。

三、色标法（色环法）四色环两位有效数字标志法：电阻器用四条色环表示阻值与误差，称为四色环法。

其意义为：前三条色环标明两位有效数字及倍率，最后一条色带表示允许偏差。

色带与阻值关系如表2-1-2。

例如：四条色环为红、红、黄、银，则表示阻值为220KΩ、允许偏差±10%。

对于第三条色带，还以采用简便读法：上例中第三条色带为黄色，即可判定该电阻值为几百几十KΩ。

第二节电阻的选用一、电阻的分类电阻的种类很多，概括起来，可分为固定电阻和可调电阻（电位器）两大类。

常用固定电阻的标志符号见表2-2-1。

二、电阻的选用一般，无线电而言对于电阻的选用无特别的要求，绝大多数情况下，用1/8W 的小型电阻就可以了。

在小型电阻中，以碳膜电阻和金膜电阻常见。

大于2W的电阻，就要选用线绕电阻。

使用前所有的电阻都要用万用表校测一次，看阻值是否正确。

第三节电容元件的标志方法电容元件的标志方法主要有两种：直标法、文字符号法。

一、直标法是利用阿拉伯数字和单位符号在电容器的表面直接标出电容的电容值和允许误差的方法。

如图2-3-1图2-3-1直标法中用pF、uF、F这些字母表示电容的容量单位为皮法、微法、法拉。

国际贴片电阻标识方法

国际通用贴片电阻标识方法贴片电阻上面的印字绝大部分标识其阻值大小。

各个厂家的印字规则虽然不完全相同，但绝大部分遵照一定规则。

常见的印字标注方法有“常规3位数标注法”、“常规4位数标注法”、“3位数乘数代码标注法、“R表示小数点位置”、“m表示小数点位置”。

0201,0402由于面积太小，通常上面都不印字。

0603，0805，1206，1210，1812，2010，2512上面印有3位数或者4位数。

贴片电阻标识转换工具常规3位数标注法：XXYXXY=XX*10Y前两位XX代表2位有效数，后1位Y代表10的几次幂。

多用于E-24系列。

精度为±5%(J),±2%(G)，部分厂家也用于±1%(F)。

举例如下表：实际标注算法实际值100 100=10*100=10*1=10 10Ω181 181=18*101=18*10=180 180Ω272 272=27*102=27*100=2.7K 2.7KΩ333 333=33*103=33*1000=33K 33KΩ434 434=43*104=43*10000=430K 430KΩ565 565=56*105=56*100000=5.6M 5.6MΩ206 206=20*106=20*1000000=20M 20MΩ常规4位数标注法：XXYXXXY=XXX*10Y前三位XXX代表3位有效数，后1位Y代表10的几次幂。

多用于E-24,E-96系列，精度为±1%(F),±0.5%(D)。

举例如下表：实际标注算法实际值0100 0100=10*100=10*1=10 10Ω1000 1000=100*100=100*1=100 100Ω1821 1821=182*101=182*10=1.82k 1.82kΩ2702 2702=270*102=270*100=27K 27KΩ3323 3323=332*103=332*1000=332K 332KΩ4304 4304=430*104=430*10000=4.3M 4.3MΩ2005 2005=200*105=200*100000=20M 20MΩ3位数乘数代码(Multiplier Code)标注法：XXYxxxy=xxx*10y前两位XX指有效数的代码，具体值从E-96乘数代码表查找，转换为xxx；后一位Y指10的几次幂的代码，具体指从E-96阻值代码表查找，转换为y。

电阻的四种标注方法

电阻的四种标注方法电阻是电子电路中常用的电器元件之一，用于限制电流流过的部分或整个电路的电阻。

为了识别和标注电阻的阻值、精度和温度系数等特性，通常采用四种不同的标注方法，分别是颜色标记法、数字标记法、字母标记法和电子版标记法。

下面将对这四种标注方法进行详细介绍。

一、颜色标记法：颜色标记法是最常见、最传统的电阻标记方法之一、该方法通过给电阻表面上涂抹彩色环带来表示电阻的阻值。

具体方法如下：1.标志环的数量：通常情况下，电阻上的彩色标志环的数量为4个。

在第一环表示前两个数字，第二个环表示第三个数字，第三个环信号量级（一个数量级对应的幂数），第四个环表示精度或温度系数。

2.颜色编码：根据颜色编码表，将每个彩色标志环所代表的颜色与对应的阻值或特性进行匹配，然后组合在一起得出电阻的阻值。

二、数字标记法：数字标记法是使用阿拉伯数字来直接标记电阻的阻值，常见于大功率电阻、SMD贴片电阻等。

其主要特点如下：1.阻值表示法：直接使用数字表示电阻的阻值，单位通常是欧姆（Ω）。

2.修正因子：对于较大阻值的电阻，为了简化标记和识别，通常会在阻值后添加修正因子，例如k表示千欧姆，M表示兆欧姆等。

三、字母标记法：字母标记法主要用于标记电阻的精度和温度系数，常见于精密电阻。

其标记规则如下：1.精度标记：精度通常由字母表示，例如F表示1%，G表示2%，H表示3%等。

2. 温度系数标记：温度系数使用字母表示，例如A表示50ppm/℃，B表示100ppm/℃，C表示200ppm/℃等。

四、电子版标记法：综上所述，电阻的四种标注方法分别是颜色标记法、数字标记法、字母标记法和电子版标记法。

每种方法都有其特定的应用场景和便利性，根据具体需求和电阻规格的不同，选用相应的标注方法有助于准确识别和应用电阻元件。

色环电阻的识别与检测

第一、二、三环是有效数字、第四环是倍乘、第五环表示偏差。
1、练习：即：16M +5% 即：5.1K +5%
怎样确认识读顺序？
表示允许误差的色环比别的色环稍宽，离别的色环稍远。四色环电阻，最后一环误差环一般是金色或银色。
如果首尾都是棕色？
看读出的阻值是否太大
怎么办？
—一般色环电阻的阻值不超过几十兆欧
兴仁县民族职业技术学校余娅 2015年5月26日
色环电阻的识别与检测
复习引入新课讲解课堂练习课堂小结课后作业
复习引入
一、电阻器的标志方法： 1、直标法：
在电阻表面用数字和单位符号直接标出标
称阻值和允许偏差。如：4.7K +5%
2、文字符号法：
将标称阻值和允许偏差用文字符号和数字两者有规律的组合来表示。
倍率
106 107 108 109 10-1
允许误差
±0.25％
0 1 2 3 4
蓝 ±1％ ±2％紫灰白金
±0.5％
±0.1％
±5 ％
±1O％
绿
5
105
银
10-2
新课讲解
色环识别
黑棕红橙黄绿蓝灰紫白零壹贰叁肆伍陆柒捌玖
新课讲解
三、电阻器色标符号规定：色环颜色：棕红橙黄绿蓝紫灰白黑
问题
比如有一个电阻的色环读序:棕、黑、黑、黄、棕其值为:100×104Ω=1MΩ误差为1%。属于正常的电阻系列值。若是反顺序读:棕、黄、黑、黑、棕。其值为140×100Ω=140Ω，误差为1%。那么两种读法那种正确？
怎么办？
新课讲解

色环电阻第一环或者末环的判断

电阻器的标志方法

电阻器的标志方法课前阅读：在电路中，电阻通常用大写英文字母“R”表示，在国家Array标准电路图中，电阻的符号如右图所示。

电阻大小的基本单位是欧姆（符号Ω），还有较大的单位千欧（KΩ）、兆欧（MΩ）、千兆欧（GΩ）及兆兆欧（TΩ）。

电阻器的标称阻值和偏差通常都标在电阻器件上，标志方法主要有以下几种：1、直标法直标法是将电阻器的标称阻值用数字和文字符号直接标在电阻体上，其允许偏差则用百分数表示。

未标偏差值的即为±20%。

例如图一、图二的电阻标志方法即为直标法，其中图一该电阻标称值为5.1KΩ，偏差为±5%。

图二中该电阻标称值为680Ω，偏差为±20%。

2、文字符号法文字符号法是将电阻器的标称阻值和允许偏差用数字和文字符号按一定的规律组合标志在电阻体上。

电阻器的标称值的单位标示符号如表一所示，允许偏差如表二所示。

表一：表二：在有些精密电阻中，通常采用四位数字加两位字母的标示方法。

前面的四位数字表示阻值：前三位数字分别表示阻值的百、十、个位数字，第四位数字表示前面三个数字后面加“0”的个数（10的倍数），单位为欧姆；数字后面的第一个英文字母代表误差，第二个字母代表温度系数（如表三所示）。

例如：标示为“2151FC”电阻的阻值是215*10=2.15KΩ，误差是±1%，温度系数为50ppm/℃。

3、色标法色标法是指用不同颜色的环（色环），按照它们的颜色和排列顺序在电阻体上标志出主要参数的方法。

普通的电阻器用四色环表示，精密电阻用五色环表示。

紧靠电阻体一端头的色环为第一环，露着电阻体本色较多的另一端头为末环。

若采用四色环标注，其第一色环是十位数，第二色环为个位数，第三色环为乘数，第四色环为允许误差（如图五所示），各种颜色所代表的数值如表四所示。

例如：4色环的电阻的颜色排列为红黑棕金。

则这只电阻的电阻值为200Ω，允许偏差为±5%。

若采用5色环标示，则其第一色环为百位数，第二色环是十位数，第三色环是个位数，第四色环是乘数，第五色环为允许偏差（如图六所示）。

电阻的识别和检测

电阻器的识别和检测一、电阻器的识别电阻的基本单位是欧姆（Ω）（千欧）（兆欧）（千兆欧）一）、电阻器参数识别方法电阻器的主要参数（标称值与允许偏差）要标注在电阻器上，以供识别。

电阻器的参数表示方法有直标法、文字符号法、色环法三种。

1、直标法直标法是一种常见标注方法，特别是在体积较大（功率大）的电阻器上采用。

它将该电阻器的标称阻值和允许偏差，型号、功率等参数直接标在电阻器表面，如图所示。

在三种表示方法中，直标法使用最为方便。

2、文字符号法文字符号法和直标法相同，也是直接将有关参数印制在电阻体上。

文字符号法，将5.7kΩ电阻器标注成5k7，其中k既作单位，又作小数点。

文字符号法中，偏差通常用字母表示，如（a）图所示。

此电阻器，阻值为5.7kΩ，偏差为±1%。

图（b）所示为碳膜电阻，阻值为1.8kΩ偏差为±20%，其中用级别符号Ⅱ表示偏差。

3、色标法色标法是指不同颜色表示元件不同参数的方法。

在电阻器上，不同的颜色代表不同的标称值和偏差色标法可以分为：色环法和色点法。

其中，最常用的是色环法。

色环电阻器中，根据色环的环数多少，又分为四色环表示法和五色环表示法。

下图（a）是用四色环表示标称阻值和允许偏差，其中，前三条色环表示此电阻的标称阻值，最后一条表示它的偏差。

如图（b）中色环颜色依次黄、紫、橙、金，则此电阻器标称阻值为，偏差。

如图（c）电阻器的色环颜色依次为：蓝、灰、金、无色（即只有三条色环），则电阻器标称阻值为：。

下图（a）是五色环表示法，精密电阻器是用五条色环表示标称阻值和允许偏差，通常五色环电阻识别方法与四色环电阻一样，只是比四色环电阻器多一位有效数字。

图（b ）中电阻器的色环颜色依次是：棕、紫、绿、银、棕，其标称阻值为：，偏差为。

判断色环电阻的第一条色环的方法1.对于未安装的电阻，可以用万用表测量一下电阻器的阻值，再根据所读阻值看色环，读出标称阻值。

2.对于已装配在电路板上的电阻，可用以下方法进行判断：（1）四色环电阻为普通型电阻器，从标称阻值系列表可知，其只有三种系列，允许偏差为±5%、±10%、±20%，所对应的色环为：金色、银色、无色。

实验4-电阻的识别与测量

实验四、电阻的识别与测量（一）实训目的1．认识电阻的种类；2．掌握色环电阻的识别方法；3．学会用万用电表测量电阻的实际阻值。

（二）实验器材：万用电表、电阻若干（三）实验原理1．电阻的标注方法直标法：用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为±20%。

文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，其允许偏差也用文字符号表示。

符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值。

数码表示法：在电阻器上用三位数码表示标称值的标志方法。

数码从左到右，第一、二位为有效值，第三位为指数，即零的个数，单位为欧。

偏差通常采用文字符号表示。

色标法：用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。

国外电阻大部分采用色标法。

3．色环电阻器色标的意义●表示允许误差的色环比别的色环稍宽，离别的色环稍远。

●四环电阻，最后一环误差环一般是金环和银环。

常用的五环电阻，最后一环一般是棕色。

（四）实际操作1．实验步骤●确定首尾（第一环），读出色环的颜色，填入下表；●确定色环对应的数字；●参照公式计算阻值；●读数：标称阻值+允许偏差，将标称值记录入下表；●用万用表测量阻值（实际值），将测量值和标称值进行比较，从而判断电阻是否出现短路、断路、老化等故障现象，是否能够正常工作；●分组总结；●老师总结。

3．思考题●电阻的标称值和测量值之间的误差由哪些因素造成。

如果五环电阻的首尾都是棕色环，如何确认识读顺序？二、色环电感的识读与识别色环电感的基本单位是“微亨”，色环电阻的基本单位是“欧姆”，色还电容的基本单位是“皮法”。

色环颜色代表的数字：棕1、红2、橙3、黄4、绿5、蓝6、紫7、灰8、白9、黑0色环颜色代表的倍率：棕*10（10^1）、红*100（10^2）、橙*1K（10^3）、黄*10K（10^4）、绿*100K（10^5）、蓝*1M（10^6）、紫*10M（10^7）、灰*100M（10^8）、白*1000M（10^9）、黑*1（10^0）、金*0.1（10^-1）、银0.01（10^-2）色环颜色代表的误差等级：金5[%]、银10[%]、棕1[%]、红2[%]、绿0.5[%]、蓝0.25[%]、紫0.1[%]、灰0.05[%]、无色20[%]四环电感的读法：前2位数字是有效数字，第3位是倍率，第四位是误差等级。

电阻【Resistor】表示法

电阻【Resistor】表示法.电阻是指电阻器【Resistor】，通常用“R”表表示，是所有电子电路中使用最多的元件。

电阻的主要物理特征是变电能为热能，也可说它是一个耗能元件，电流经过它就产生内能。

电阻在电路中通常起分压分流的作用，对信号来说，交流与直流信号都可以通过电阻。

电阻的阻值标法通常有色环法，数字法。

【数字法】10^1---表示10Ω的电阻; 10^2---表示100Ω的电阻; 10^3---表示1KΩ的电阻; 10^4--表示10KΩ的电阻; 10^6--表示1MΩ的电阻; 10^7--表示10MΩ的电阻。

如果一个电阻上标为22*10^3，则这个电阻为22KΩ。

a.直标法—将电阻器的主要参数和技术性能用数字或字母直接标注在电阻体上.eg: 5.1k Ω 5% 5.1k Ω Jb.文字符号法—将文字、数字两者有规律组合起来表示电阻器的主要参数.eg: 0.1Ω=Ω1=0R1, 3.3Ω=3Ω3=3R3,3K3=3.3KΩ国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1%精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示2010、12表示2512。

K －表示温度系数为100PPM,102--5%精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝1000Ω＝1KΩ。

1002是1%阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝10000Ω＝10KΩ。

J －表示精度为5%、F－表示精度为1%。

电阻标称值的识别方法

光机电应用技术国家教学资源库
4.电阻的色环标示法
第一环黄色第二环紫色第三环黑色第四环橙色第五环棕色
对应电阻值 470×103±1％＝470kΩ±1％
光机电应用技术国家教学资源库
4.电阻的色环标示法
光机电应用技术国家教学资源库
课程小结
电阻标称值的识别方法：
直接标识。文字标识。数码标识。色环标识。
光机电应用技术国家教学资源库
作业布置
1.
举例说明直接标示法？
作业
2.
举例说明色环标示法？
四环电阻
光机电应用技术国家教学资源库
4.电阻的色环标示法
第一环白色
第二环红色
第三环黑色
％
对应电阻值 92×100±5％＝92Ω±5
第四环金色
光机电应用技术国家教学资源库
4.电阻的色环标示法

精密电阻一般用五道色环标注，它用前三道色环表示三位有效数字，第四道色环表示 10n ，n为颜色所代表的数字。第五道表示阻值的允许误差。
电阻的数码标示法
贴片电阻与一般元器件的标称方法有所不同，通常在贴片电阻器上用三位数码表示标称值的标志方法称为数码标示法。数码从左到右，第一、二位为有效值，第三位为倍乘，即10的几次方，单位为欧。
光机电应用技术国家教学资源库
3.贴片电阻器的标示法（数码标示法）
电阻的数码标示法
数码标示法通常只有三位数码，三位数码中，从左至右的第一、二位为有效数字，第三位表示有效数字后面所加“0” 的个数，如标“223”，表示该电阻阻值为22kΩ；标有“680”，表示该电阻的阻值为68Ω ；标有“102”表示该电阻阻值为1kΩ。如果电阻值带有小数或是纯小数，则用“R”表示“小数点”，R前为整数，R后为小数。例如：“8R20”表示贴片电阻器的阻值为8.2Ω；“R068”表示阻值为“0.068Ω”。
