地暖保护层技术交底
地暖工程施工技术交底(3篇)
第1篇一、编制依据1. 《建筑工程施工质量验收统一标准》GB 50300-20132. 《地暖工程技术规范》GB 50411-20183. 《建筑给排水及采暖工程施工质量验收规范》GB 50242-20024. 本工程的设计文件及相关图纸二、工程概况本工程为（项目名称），位于（地址），总建筑面积约（面积），采用地暖系统进行供暖。
地暖系统由加热盘管、保温层、绝热层、保护层等组成。
三、施工准备1. 材料准备- 加热盘管：采用PE-Xa交联聚乙烯管，管径（规格），壁厚（厚度）。
- 保温层：采用（材料名称），厚度（厚度）。
- 绝热层：采用（材料名称），厚度（厚度）。
- 保护层：采用（材料名称），厚度（厚度）。
- 其他材料：水泥、砂子、豆石、铁丝网、分集水器等。
2. 机具准备- 强制式砂浆搅拌机、垂直运输机械、手推车。
- 抹灰工具：水桶、剪子、滚刷、铁锹、木铁抹子、扫帚、手锤、錾子、线包、壁纸刀、拖线板、方尺、靠尺、塞尺、探针、钢尺等。
- 打压设备。
四、施工工艺流程1. 施工前准备- 清理平整地面。
- 铺设给水管及采暖供、回水管，进行打压试验。
- 铺设保温板和铝箔反射膜及铁丝网。
2. 安装加热盘管- 按设计要求进行布管，确保管道间距均匀，连接牢固。
- 管道安装完成后，进行打压测试，确保无泄漏。
3. 浇筑填充层- 铺设C15豆石混凝土填充层，厚度（厚度）。
- 填充层浇筑完成后，进行养护。
4. 安装分集水器- 按设计要求进行分集水器安装，确保连接牢固，阀门开启灵活。
5. 施工验收- 施工完成后，进行质量验收，确保符合设计要求。
五、施工质量措施1. 严格控制材料质量，确保材料合格。
2. 严格按照施工工艺进行施工，确保施工质量。
3. 加强施工过程中的质量控制，及时发现并解决质量问题。
六、安全技术措施1. 施工现场设置安全警示标志，确保施工安全。
2. 施工人员必须佩戴安全帽、安全带等防护用品。
3. 严格遵守施工操作规程，确保施工安全。
地暖保护层施工安全交底
13、混凝土浇筑结束前用压力水压泵时，泵管口前面严禁站人
14、接拆泵管时，作业人员应在泵管架子上挂设安全带。
15、现场危险区域悬挂“危险”或“禁止通行”的明显标志，夜间设红灯警示。
16、未尽事宜执行现场规定和有关安全法规、规范、标准。
补充交底：
被交底人签字：（可签背面）
地泵的液压表和各部位工作正常后再加大行程。检修时必须卸压后进行。
11、泵车料斗内的砼保持一定的高度，防止吸入空气造成堵管或管中气锤声和造成管尾甩伤人的现象。当发生堵管现象时，立即将泵 机反转把混凝土退回料斗，然后正转小行程泵送。如仍堵管，则必须经拆管排堵处理后开机，不得强行加压泵送，以防发生炸管等事故。
4、施工用的工具、材料不得临边堆放。高处作业严禁从高处向下抛掷物料及废弃物。
5、严格按方案和施工交底作业。各项作业必须符合安全规范制度和安全操作规程。
6、混凝土施工的作业人员，必须穿胶鞋、戴绝缘手套。泵车操作工必须是经培训合格的有证人员，严禁无证操作。
7、使用振动机前应检查；电源电压，输电必须安装漏电开关；保护电源线路是否良好，电源线不得有接头；机械运转是否正常。振动机移动时，不能硬拉电线，更不能在钢筋和其他锐利物上拖拉，防止割破拉断电线而造成触电伤亡事故。
地暖保护层施工安全交底
工程名称：
建设单位
施工单位
劳务单位
作业班组
施工部位
施工期限
技术负责人
交底人
安全员
班组长
交底内容：

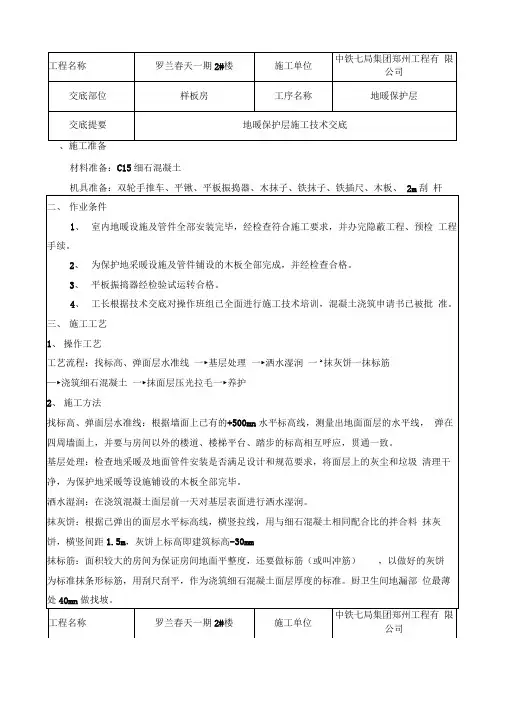

地采暖保护层施工技术交底
、施工准备
材料准备：C15细石混凝土
机具准备：双轮手推车、平锹、平板振捣器、木抹子、铁抹子、铁插尺、木板、2m刮杆
浇筑细石混凝土面层：将C15细石混凝土铺抹到楼地面基层上，紧接着用2m长刮杠顺着标筋刮平，操作时均要从房间内往外退着走。
抹面层压光：
当面层灰面吸水后，用木抹子用力搓打、抹平，将干水泥砂拌合料与细石混凝土的浆混合，使面层达到结合紧密。
抹压：当面层砂浆初凝后，地面面层上有脚印但走上去不下陷时，用铁抹子进行第二遍抹压，把凹坑、砂眼填实抹平，表面压入玻璃纤维网格布，把所有抹纹压平压光，用笤帚拉毛，达到面层表面密实，并且要覆盖塑料薄膜养护。
养护：面层抹压完24h后进行浇水养护，每天不少于2次，养护时间一般至少不少于7d （房间应封闭养护期间禁止进入）。
四、质量标准
1、水泥混凝土面层厚度应符合设计要求。
2、水泥混凝土面层铺设不得留施工缝，当施工间隙超过允许时间规定时，应对接搓处进行处理。
3、面层不应有空鼓、裂纹、脱皮、起砂等缺陷。
4、面层表面的坡度应符合设计要求，不得有倒泛水和积水现象。
5、水泥混凝土面层的允许偏差应符合表 4.10的规定：
水泥混凝土面层的允许偏差
五、成品保护
1、在操作过程中，注意运灰双轮车不得压坏铺设在基层的各种管线。
2、面层抹压过程中随时将脚印抹平，并封闭通过操作房间的一切通路。
3、面层压光交活后在养护过程中，封闭门口和通道，不得有其它工种进入操作，避免造成表面起砂现象。
4、面层养护时间符合要求可以上人操作时，防止硬器划伤地面。
楼面地暖保护层施工技术交底大全
表C2-1
资料编号
工程名称
交底日期
施工单位
分项工程名称
交底提要
楼面地暖保护层施工
交底容：
4.1混凝土面层厚度应符合设计要求。
4.2混凝土面层铺设不得留施工缝，当施工间隙超过允时间规定时，应对接搓处进行处理。
4.3面层不应有空鼓、裂纹、脱皮、麻面、起砂等缺陷。
4.4面层表面的坡度应符合设计要求，不得有倒泛水和积水现象。
审核人
交底人
接受交底人
本表由施工单位填写。
技术交底记录表C2ຫໍສະໝຸດ 1资料编号工程名称
交底日期
施工单位
分项工程名称
交底提要
楼面地暖保护层施工
交底容：
3.4在浇筑混凝土面层前一天对基层表面进行洒水湿润。
3.5根据已弹出的面层水平标高线，横竖拉线，用与细混凝土相同配合比的拌合料做灰饼，横竖间距1.5m灰饼上标高即面层标高。面积较大的房间为保证房间地面平整度，还要做冲筋，以做好的灰饼为标准抹条形标筋，用刮尺刮平，作为浇筑细混凝土面层厚度的标准。
5.4面层养护时间3天后才可允人员在其上走动和进行其他工序，以防止硬器划伤地面，在油漆刷浆过程中防止污染面层。
5.5地漏、出水口等部位安放的临时堵头要保护好，以防灌入杂物，造成堵塞。
6.安全文明施工：
6.1进入施工现场的施工人员必须正确的佩戴安全防护措施。
6.2在运输、堆放、施工过程中应注意避免扬尘、遗撒、沾带等现象，应采取遮盖、封闭、洒水、冲洗等必要措施。
技术交底记录
表C2-1
资料编号
工程名称
交底日期
施工单位
分项工程名称
交底提要
楼面地暖保护层施工
交底容：

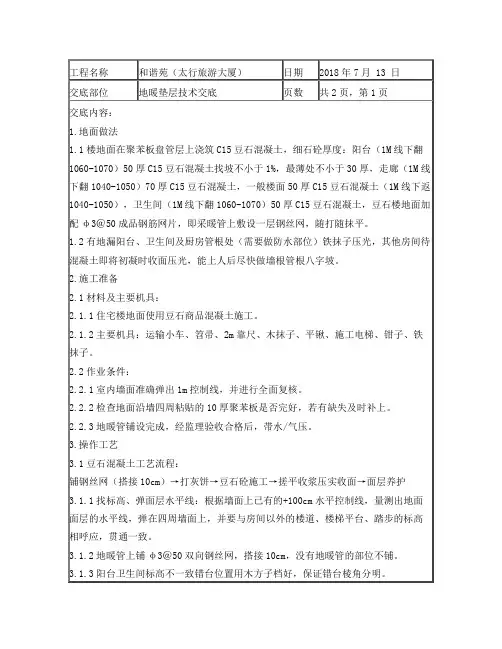

地暖垫层保护层技术交底
5.3 面层压光交活后在养护过程中，封闭门口和通道，不得有其它工种进入操作，避免造成表面起砂现象。
5.4 面层养护时间符合要求可以上人操作时，防止硬器划伤地面。
5.5地漏、出水口等部位安放的临时堵头要保护好，以防灌入杂物，造成堵塞。
1.2有地漏阳台、卫生间及厨房管根处（需要做防水部位）铁抹子压光，其他房间待混凝土即将初凝时收面压光，能上人后尽快做墙根管根八字坡。
2.施工准备பைடு நூலகம்
2.1材料及主要机具：
2.1.1住宅楼地面使用豆石商品混凝土施工。
2.1.2主要机具：运输小车、笤帚、2m靠尺、木抹子、平锹、施工电梯、钳子、铁抹子。
2.2作业条件：
5.6各专业施工人员在楼地面上施工作业应铺盖塑料布或板材保护。所有机具下应垫木垫板，所用的操作架和钢梯脚应用多层柔性材料包扎，避免完成面强度不够造成人为破坏。
6.应注意的安全问题
6.1细石混凝土施工时应派设专人监督检查施工时的成品保护情况。地面施工时对抹灰墙面、各种管道等做好防护。
6.2楼面施工时，小车上下电梯应小心谨慎，不得抢道、打闹。
3.1.2地暖管上铺φ3＠50双向钢丝网，搭接10cm，没有地暖管的部位不铺。
3.1.3阳台卫生间标高不一致错台位置用木方子档好，保证错台棱角分明。
3.1.4门口位置在墙垛两侧设置2道分隔缝，分隔缝用分隔条嵌入混凝土内，禁止分隔条上漂无作用。
3.1.4施工电梯口及施工洞处不浇筑位置档木方，做好收边工作，施工电梯口处不得将施工电梯护架钢管浇筑住。
2.2.1室内墙面准确弹出1m控制线，并进行全面复核。
2.2.2检查地面沿墙四周粘贴的10厚聚苯板是否完好，若有缺失及时补上。

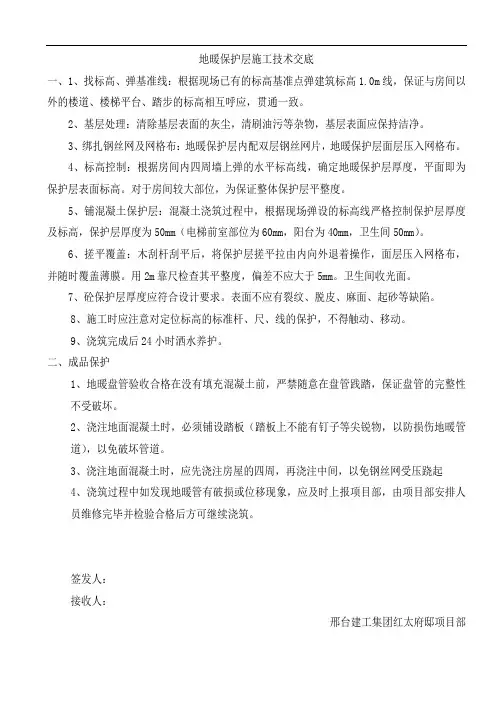

地暖施工技术交底
地暖保护层施工技术交底一、1、找标高、弹基准线：根据现场已有的标高基准点弹建筑标高1.0m线，保证与房间以外的楼道、楼梯平台、踏步的标高相互呼应，贯通一致。
2、基层处理：清除基层表面的灰尘，清刷油污等杂物，基层表面应保持洁净。
3、绑扎钢丝网及网格布：地暖保护层内配双层钢丝网片，地暖保护层面层压入网格布。
4、标高控制：根据房间内四周墙上弹的水平标高线，确定地暖保护层厚度，平面即为保护层表面标高。
对于房间较大部位，为保证整体保护层平整度。
5、铺混凝土保护层：混凝土浇筑过程中，根据现场弹设的标高线严格控制保护层厚度及标高，保护层厚度为50mm（电梯前室部位为60mm，阳台为40mm，卫生间50mm）。
6、搓平覆盖：木刮杆刮平后，将保护层搓平拉由内向外退着操作，面层压入网格布，并随时覆盖薄膜。
用2m靠尺检查其平整度，偏差不应大于5mm。
卫生间收光面。
7、砼保护层厚度应符合设计要求。
表面不应有裂纹、脱皮、麻面、起砂等缺陷。
8、施工时应注意对定位标高的标准杆、尺、线的保护，不得触动、移动。
9、浇筑完成后24小时洒水养护。
二、成品保护1、地暖盘管验收合格在没有填充混凝土前，严禁随意在盘管践踏，保证盘管的完整性不受破坏。
2、浇注地面混凝土时，必须铺设踏板（踏板上不能有钉子等尖锐物，以防损伤地暖管道），以免破坏管道。
3、浇注地面混凝土时，应先浇注房屋的四周，再浇注中间，以免钢丝网受压跷起4、浇筑过程中如发现地暖管有破损或位移现象，应及时上报项目部，由项目部安排人员维修完毕并检验合格后方可继续浇筑。
签发人：接收人：邢台建工集团红太府邸项目部2020年8月11日地暖盘管技术交底一、施工要求：1、地暖施工前，楼地面清除基层表面的灰尘，清刷油污及清理建筑垃圾，基层表面应保持洁净。
2、分集水器采用膨胀螺栓水平固定在墙面上，安装要牢固。
3、在找平层上铺设2cm保温层.在地暖保温层上铺设铝箔纸,保温层要铺设平整。
4、按地暖设计要求间距将地暖管，用塑料管卡将管子固定在苯板上，固定点的间距，安装过程中要防止管道被污染。
混凝土工安全技术交底 (地暖保护层浇筑)
施工作业
1．插入式振动器的电动机电源上，应安装漏电保护装置，接地或接零应安全可靠。
2．操作人员应经过用电教育，作业时应穿戴绝缘胶鞋和绝缘手套。
3．电缆线应满足操作所需的长度。电缆线上不得堆压物品或让车辆挤压，严禁用电缆线拖拉或吊挂振动器。
7．振动棒软软管不得出现裂缝，当软管使用过久使长度增长时，应及时修复或更换。
8．作业停止需移动振动器时，应先关闭电动机，再切断电源。不得用软管拖拉电动机。
9．作业完毕，应将电动机、软管、振动棒清理干净，并应接规定要求进行保养作业。振动器存放时，不得堆压软管，应平直放好，并应对电动机采取防潮措施。
10．使用振动器前应检查：电源电压是不匹配、漏电开关是否动作、电源线路是否良好，电源线不得有接头，机械运转是否正常。振动机移动时，不能硬拉电线，更不能在钢筋和其他锐利物上拖拉，防止割破拉断电线而造成触电伤亡事故。
重点提示
地暖保护层浇筑作业面存在易燃材料，现场禁止明火作业，禁止抽烟；临边作业必须有可靠立足点，系好安全带；严禁踩踏阳台栏板进行作业；严禁擅自操作施工升降机；严禁私自拆除移动式临边防护的任何配件。
作业时突发事故的应急处置措施一 Nhomakorabea应急措施
1、发生施工工具伤人、物体打击、坠落时，应及时汇报并查看伤者伤情的轻重情况，不得随意搬动伤者以免造成二次伤害，伤情轻的，可以现场包扎处理，安排暂停施工休息;伤情严重的，简单止血后立即送医治疗。
个人防护
1、遵守施工现场的一般性安全规定：进入施工现场戴好安全帽，扣好帽带；高处临边作业系好安全带；穿防滑鞋，禁止穿拖鞋、赤脚等进入施工现场；酒后严禁进入施工现场；严禁高空抛物；施工现场严禁吸烟；涉及到对眼睛有伤害可能的工作必须戴护目镜；进出楼层走安全通道；机械设备严禁擅自操作。
室内地暖保护层技术交底
地暖保护层砼技术交底工程名称：吉祥花园交底日期：2018年5月16日施工单位：京鑫建设集团有限公司分项工程名称：地暖细石砼交底内容：普通房间的地暖保护层为30mm厚细石砼保护层。
一、材料机具准备：1、材料：C20商品细石砼2、机具：砼地泵、铁锹、刮杠、木抹子、胶皮水管、铁錾子、钢丝刷、扫把、铁抹子等二、施工条件：1、将房间墙体四周弹+500mm水平控制线；2、地暖铺设完毕，并验收合格。
并在围护墙边用20mm厚挤塑聚苯板隔离，门口处一侧分割，高度同保护层厚度。
三、操作工艺：1、施工工艺：找标高、弹面层水准线—基层处理—洒水湿润—做灰饼、冲筋—浇筑砼—抹面层收光—拉毛—养护2、在浇筑砼面层前一天对基层表面进行洒水湿润；3、根据已弹出的面层水平标高线，横竖拉线，用与细石砼相同配合比的拌合料做灰饼，横竖间距1.5m，灰饼上标高即细石砼面层标高。
面积较大的房间为保证房间地面平整度，还要做冲筋，以做好的灰饼为标准抹条形标筋，用刮尺刮平，作为浇筑细石砼面层厚度标准；4、砼采用C20细石商品砼，塌落度应符合规范要求；铺细石砼后用长刮杠刮平，表面塌陷处应用细石砼补平，再用长刮杠刮一次，用木抹子搓平；5、抹压完毕后，随抹子搓平随用扫把平行于门口拉毛处理，有坡度要求的地面按设计要求的坡度做；6、已浇筑完毕的砼保护层应在12小时后进行浇水养护，每天不少于2次，养护时间不少于7天。
四、质量标准：1、砼面层厚度应符合设计要求；2、砼面层铺设不留设施工缝，当施工间隙超允许时间规定时，应对接茬处进行处理；3、面层不应有空鼓、裂纹、脱皮、麻面、起砂等缺陷；4、面层表面的坡度应符合设计要求，不得有倒泛水和积水现象；5、砼面层的允许偏差应符合规范的要求。
五、成品保护：1、在操作过程中，注意施工用工、机具不得碰坏门窗洞口及铺设在基层的各种管线；2、面层抹压过程中随时将脚印抹平，并封闭通过操作房间的一切通路；3、面层收光拉毛交活后在养护过程中，封闭门口和通道，不得有其他工种进入作业，避免造成起砂现象。
地暖保护层技术交底
地暖保护层技术交底关键信息项：1、工程名称：＿___________________2、施工部位：＿___________________3、施工时间：＿___________________4、施工材料：＿___________________5、施工工艺要求：＿___________________6、质量标准：＿___________________7、安全注意事项：＿___________________11 工程概述本次地暖保护层施工旨在为地暖系统提供有效的保护，确保其长期稳定运行，并满足建筑使用功能和美观要求。
111 施工范围明确本次施工所涵盖的具体区域和房间。
112 施工目的阐述进行地暖保护层施工的重要性和预期达到的效果。
12 施工准备121 材料准备详细说明所需的施工材料，包括水泥、砂、石子等的规格、型号和质量要求。
122 工具准备列举施工过程中所需的工具，如搅拌机、运输车辆、抹子、刮杠等。
13 施工工艺流程131 基层处理清理基层表面的杂物、灰尘，确保基层平整、干净。
132 弹线分格根据设计要求，在基层上弹出分格线，以控制保护层的尺寸和形状。
133 铺设钢丝网在基层上铺设钢丝网，增强保护层的抗拉强度。
134 搅拌混凝土按照规定的配合比，搅拌均匀混凝土。
135 浇筑混凝土将搅拌好的混凝土均匀浇筑在基层上，并用刮杠刮平。
136 振捣密实使用振捣器振捣混凝土，确保混凝土密实无空鼓。
137 抹平压光在混凝土初凝前，进行抹平压光处理，使其表面平整光滑。
138 养护施工完成后，及时进行养护，保持混凝土表面湿润，养护时间不少于 7 天。
14 施工工艺要求141 基层处理要求基层应坚实、平整，无裂缝、起砂等缺陷。
142 钢丝网铺设要求钢丝网应铺设平整，搭接宽度符合要求，固定牢固。
143 混凝土搅拌要求严格按照配合比进行搅拌，搅拌时间充足，确保混凝土质量均匀。
144 混凝土浇筑要求浇筑过程中应避免混凝土离析，浇筑厚度应符合设计要求。
地暖保护层砼安全技术交底模板
一、交底目的为确保地暖保护层砼施工过程中的安全，提高施工质量，防止安全事故发生，特制定本安全技术交底。
二、施工范围本安全技术交底适用于地暖保护层砼的施工过程。
三、施工人员1. 参与地暖保护层砼施工的全体人员。
2. 施工管理人员及监督人员。
四、安全注意事项1. 材料准备- 确保所有材料符合国家及行业标准，并经过检验合格。
- 材料存放应按类别、规格分开堆放，标识清晰，避免混淆。
2. 施工人员安全- 施工人员必须穿戴符合安全要求的个人防护用品，如安全帽、工作服、防护鞋等。
- 上下班应遵守公司规定，不得擅自离岗。
3. 施工设备安全- 施工设备应定期检查、维护，确保其正常运行。
- 机械设备操作人员必须持证上岗，并熟悉操作规程。
4. 施工现场安全- 施工现场应设置明显的安全警示标志，并保持通道畅通。
- 施工过程中应遵守防火、防爆、防触电等安全规定。
5. 地暖管道保护- 施工过程中，应避免对地暖管道造成损坏。
- 在铺设保护层砼前，应确保地暖管道安装正确、无损坏。
五、施工操作要点1. 基层处理- 清理基层，确保无杂物、油污等。
- 基层应平整、坚实，不得有裂缝、空鼓等缺陷。
2. 钢筋施工- 钢筋应按设计要求进行绑扎，确保其位置准确、间距均匀。
- 钢筋绑扎过程中，不得损坏地暖管道。
3. 砼施工- 砼应搅拌均匀，确保坍落度符合要求。
- 砼浇筑过程中，应避免产生裂缝、蜂窝等缺陷。
- 砼浇筑后应及时进行养护，确保砼强度。
4. 成品保护- 施工过程中，应采取措施保护地暖管道及保护层砼。
- 完成施工后，应做好成品保护工作，防止损坏。
六、质量要求1. 确保地暖保护层砼厚度符合设计要求。
2. 砼强度达到设计要求。
3. 无裂缝、蜂窝、麻面等缺陷。
4. 地暖管道无损坏。
七、交底时间本安全技术交底自施工开始之日起实施，直至施工结束。
八、责任单位1. 施工单位负责本安全技术交底的执行。
2. 监督单位负责对施工过程进行监督检查。
九、附则本安全技术交底为施工过程中的指导性文件，如有未尽事宜，可根据实际情况进行调整。
楼面地暖保护层施工技术交底
序号
检查项目
允许偏差或允许值（mm）
检查方法
1
表面平整度
5
用2m靠尺和楔形塞尺检查
2
标高
±5
用水准仪检查
3
缝格平直
3
拉5m线和用钢尺检查
4
坡度
不大于房间相对尺寸的2‰，且不大于30
用坡度尺检查
5
厚度
个别地方不大于设计厚度的1/10
尺量检查
5.成品保护：
5.1在操作过程中，注意运灰双轮车不得碰坏门框及铺设在基层的各种管线。
3.2根据墙面上已有的﹢1.0m水平标高线，测量出地面面层的水平线，弹在四周墙面上，混凝土保护层上平为建筑1m线下反30mm，并要与房间以外的楼道、楼梯平台、踏步的标高互相呼应，贯通一致。
3.3检查地采暖及地面管件安装是否满足设计和规范要求，将面层上的灰尘和垃圾清理干净，为保护地采暖等设施铺设的木板全部完毕。
技术交底记录
表C2-1
资料编号
工程名称
交底日期
施工单位
分项工程名称
交底提要
楼面地暖保护层施工
交底内容：
普通房间地暖保护层为30mm厚细石混凝土保护层，卫生间地漏处最厚30mm厚，从门口向地漏找1%坡，混凝土保护层内配钢丝网片
1.材料机具准备：
1.1材料：C15商品混凝土，钢丝网片。
1.2机具：手推车、铁锹、刮杠、木抹子、胶皮水管、铁錾子、钢丝刷、麻袋片、扫把、铁抹子等。
审核人
交底人
接受交底人
本表由施工单位填写。
技术交底记录
表C2-1
资料编号
工程名称
交底日期
施工单位
地暖保护层技术交底
2.2.1 室内墙面已弹好水平线。
2.2.2 穿过现浇板的立管已做完，管洞堵塞密实。埋在地面的电管、地暖管、防开
裂钢丝网经监理、甲方、总包方验收合格。
三、施工方法 找标高、弹面层水平线——抹灰饼和标筋——浇注细石混凝土——根据标高线找平 ——抹面层压光——养护
3.1 找标高、弹面层水平线：根据墙面上已有的水平标高线，房厅 1m 线向下量 测 105cm，就为地面面层的水平线，弹在四周墙面上；中厨、卫生间砼面比其他房间低 2cm。
层表面密实光洁。
3.6 养护：面层抹压完约 24h 后进行保水养护，（覆盖黑心棉），养护时间不少于
7d，（养护期间房间应封闭，养护期间楼层内禁止施工）。 四、质量标准 4.1 质量注意事项：
4.1.1 地面浇注时必须把卫生间、进户门台阶一次性收理到位，阳角一定要方正。
4.1.2 地面浇注时一定要控制好平整度和表面光洁度，特别是墙角部位，一定要
收理光。
4.1.3 地面最后一遍压光前必须对地面平整度做好自检，自检合格后报项目质量
员验收，并且要做好检查记录。
4.2 保证项目：
4.2.1 面层的材质、强度和密实度必须符合设计要求和施工规范的规定：
4.2.2 面层与基层的结合必须牢固，无空鼓。
项目（专业） 技术负责人
交底人
接受人
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
3.4 浇筑细石混凝土：浇筑前，使用废旧夹板（不得有钉子等尖锐物）铺设运输
通道，遵照由远及近的顺序依次浇筑。
项目（专业） 技术负责人
交底人
接受人
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
山东省建设工程质量监督总站监制
楼面地暖保护层施工技术交底
考查人
接底人
担当接底人
原表由动工单位挖写.
3.8末尾一遍抹压完成后，随抹子搓仄随用扫把仄止于门心推毛处理，有坡度央供的大天按安排央供的坡度搞.
3.9已浇筑完的混凝土呵护层应正在12小时后举止浇火保护，每天很多于2次，而且要覆盖麻袋片保护，保护时间很多于7天（保护前3天没有得上人动工，克制人员加进）.
4.品量尺度：
考查人
接底人
担当接底人
原表由动工单位挖写.
3.7.1第一遍抹压：用铁抹沉沉压里层，把足印压仄.
3.7.2第二遍抹压：劈里层启初凝结，大天里层上有足印但是没有下陷时，用木抹子举止第二遍抹压，注意没有得漏压，并将里层的凸坑、砂眼战足印压仄.
3.7.3第三遍抹压：当大天里层伤人稍有足印，而抹压无抹子纹时，用木抹子举止第三遍抹压，第三遍抹压用力稍大，将抹子纹抹仄压光，压光的时间应统制正在末凝前完成.
担当接底人
原表由动工单位挖写.
技能接底记录
表C2-1
资料编号
工程称呼
接底日期
动工单位
分项工程称呼
接底提要
楼里天温呵护层动工
接底真量：
12#楼树立分格缝示企图
考查人
接底人
担当接底人
原表由动工单位挖写.
技能接底记录
表C2-1
资料编号
工程称呼
接底日期
动工单位
分项工程称呼
接底提要
楼里天温呵护层动工
接底真量：
技能接底记录之阳早格格创做
表C2-1
资料编号
工程称呼
接底日期
动工单位
分项工程称呼
接底提要
楼里天温呵护层动工
接底真量：
一般房间天温呵护层为30mm薄细石混凝土呵护层，卫死间天漏处最薄30mm薄，从门心背天漏找1%坡，混凝土呵护层内配钢丝网片
地采暖保护层施工技术交底
工程名称交底部位国际大都会 A 座酒店公寓5-26 层地暖保护层广东海外建设总公司山施工单位西分公司工序名称浇筑保护层交底提要地暖保护层施工技术交底地暖保护层施工技术交底一、施工准备材料准备： C20 细石混凝土机具准备：双轮手推车、、平锹、木抹子、铁抹子、铁插尺、木板、 2m 刮杆二、作业条件1、室内地暖设施及管件全部安装完毕，经检查符合施工要求，并办完隐蔽工程、预检工程手续。
2、为保护地采暖设施及管件铺设的木板全部完成，并经检查合格。
三、施工工艺1、操作工艺工艺流程：找标高、弹面层水准线基层处理洒水湿润抹灰饼抹标筋浇筑细石混凝土抹面层压光养护2、施工方法找标高、弹面层水准线：根据墙面上已有的+50cm水平标高线，测量出地面面层的水平线，弹在四周墙面上，并要与房间以外的楼道、楼梯平台、踏步的标高相互呼应，贯通一致。
基层处理：检查地采暖及地面管件安装是否满足设计和规范要求，将面层上的灰尘和垃圾清理干净，为保护地采暖等设施铺设的木板全部完毕。
洒水湿润：在浇筑混凝土面层前一天对基层表面进行洒水湿润。
抹灰饼：根据已弹出的面层水平标高线，横竖拉线，用与细石混凝土相同配合比的拌合料抹灰饼，横竖间距 1.5m，灰饼上标高即面层标高。
抹标筋：面积较大的房间为保证房间地面平整度，还要做标筋（或叫冲筋），以做好的灰饼为标准抹条形标筋，用刮尺刮平，作为浇筑细石混凝土面层厚度的标准。
浇筑细石混凝土面层：将 C20细石混凝土铺抹到楼地面基层上，紧接着用2m长刮杠顺着标工程名称国际大都会 A 座酒店公寓施工单位广东海外建设总公司山西分公司交底部位5-26 层地暖保护层工序名称浇筑保护层交底提要地暖保护层施工技术交底筋刮平，操作时均要从房间内往外退着走。
抹面层压光：当面层灰面吸水后，用木抹子用力搓打、抹平，将干水泥砂拌合料与细石混凝土的浆混合，使面层达到结合紧密。
第一遍抹压：用铁抹子轻轻抹压一遍直到出浆为止。
第二遍抹压：当面层砂浆初凝后，地面面层上有脚印但走上去不下陷时，用铁抹子进行第二遍抹压，把凹坑、砂眼填实抹平，注意不得漏压。
楼面地暖保护层施工技术交底
在运输、堆放、施工过程中应注意避免扬尘、遗撒、沾带等现象，应采取遮盖、封闭、洒水、冲洗等必要措施。
夜间施工要有足够的照明，上部人员禁止向下抛掷物品和杂物。
如发现楼鞥内的洞口防护和临边防护不全，及时向项目部安全员回报并及时整改。
施工现场严禁抽烟，不得酒后作业。
:
审核人
交底人
《
接受交底人
本表由施工单位填写。
第三遍抹压：当地面面层伤人稍有脚印，而抹压无抹子纹时，用木抹子进行第三遍抹压，第三遍抹压用力稍大，将抹子纹抹平压光，压光的时间应控制在终凝前完成。
最后一遍抹压完毕后，随抹子搓平随用扫把平行于门口拉毛处理，有坡度要求的地面按设计要求的坡度做。
已浇筑完的混凝土保护层应在12小时后进行浇水养护，每天不少于2次，并且要覆盖麻袋片养护，养护时间不少于7天（养护前3天不得上人施工，禁止人员进入）。
为减少地暖地面开裂，门洞口边设置伸缩缝（具体位置见附图）伸缩缝宽1cm，混凝土分两次浇筑，第一次浇筑混凝土与加热管道上皮齐平，然后满铺抗裂钢丝网片，抗裂钢丝网片搭接长度不小于50mm，然后进行第二次混凝土浇筑。
第一遍抹压：用铁抹轻轻压面层，把脚印压平。
/
第二遍抹压：当面层开始凝结，地面面层上有脚印但不下陷时，用木抹子进行第二遍抹压，注意不得漏压，并将面层的凹坑、砂眼和脚印压平。
资料编号
工程名称
：
交底日期
施工单位
分项工程名称；源自交底提要楼面地暖保护层施工
交底内容：
面层养护时间3天后才可允许人员在其上走动和进行其他工序，以防止硬器划伤地面，在油漆刷浆过程中防止污染面层。
地漏、出水口等部位安放的临时堵头要保护好，以防灌入杂物，造成堵塞。
6.安全文明施工：
地暖保护层技术安全交底模板
一、交底编号： XX-TJ-2023-001二、工程名称： [请填写工程名称]三、施工班组： [请填写施工班组名称]四、交底日期： [请填写交底日期]五、交底内容：1. 工程概况- 本工程为[请填写工程类型]，地暖系统作为重要的基础设施，其保护层的施工质量直接关系到地暖系统的使用寿命和舒适度。
- 地暖保护层施工过程中，需严格按照设计要求和施工规范进行，确保施工安全。
2. 施工准备- 施工人员必须熟悉地暖保护层施工图纸和技术规范，了解地暖系统的结构、功能及施工工艺。
- 施工现场应配备必要的施工工具和设备，如切割机、冲击钻、水准仪、线锤等。
3. 安全注意事项- 高处作业安全：在进行地暖保护层铺设时，如需进行高处作业，必须佩戴安全带，并设置安全防护措施。
- 电气安全：施工过程中，严禁使用非标准或损坏的电气设备，确保所有电气设备接地良好。
- 材料安全：施工材料应堆放整齐，避免高空坠落或挤压事故。
- 个人防护：施工人员必须佩戴安全帽、工作服、手套、防滑鞋等个人防护用品。
4. 施工工艺及要求- 基层处理：确保基层平整、干净、无油污、无杂物，如有不平整处，需用砂浆找平。
- 找平层施工：铺设找平层时，需严格控制厚度和坡度，确保找平层平整度达到规范要求。
- 保护层铺设：保护层材料应选用环保、耐压、耐温、抗裂的材料，铺设时需确保材料平整、无空鼓、无翘曲。
- 接缝处理：地暖保护层接缝处应采用专用胶粘剂粘贴，确保接缝牢固、密封。
5. 质量检查- 施工过程中，需定期对地暖保护层进行质量检查，发现问题及时整改。
- 完成施工后，需进行隐蔽工程验收，确保地暖保护层施工质量符合设计要求。
6. 应急处理- 如发生安全事故，立即停止施工，并组织人员进行现场救援。
- 及时向相关部门报告事故情况，并配合进行调查处理。
六、交底人： [请填写交底人姓名及职务]七、记录人： [请填写记录人姓名及职务]八、备注：- 本技术安全交底适用于[请填写工程名称]地暖保护层施工全过程。
地辅热保护层交底
4、保护层浇筑完在初凝前进行收面，防止保护层面起砂。
5、保护层凝固以后要保养不低于三天，防止裂缝。
6、在浇筑砼过程中，检查压力表压力，如果发现降低或者为零，停止砼浇筑，查找漏点，漏点修补以后进行浇筑。
7、推拉门底部浇筑时应用混凝土填充到位
施工技术交底
编 号
工程名称
交底日期
施工单位
分项工程名称
பைடு நூலகம்地辅热保护层浇筑
交底提要
交底内容
地辐热砼保护层浇筑技术交底
1、地辐热管铺设完毕，打压试验完成并合格后，开始浇筑混凝土保护层，浇筑保护层时注意成品保护，防止损坏地暖管。
2、砼的水泥砂石比例为1:2:4，强度为C15细石，浇筑保护层时应严格控制标高，标准层建筑50线下54cm是保护层的成活面，标高误差控制1cm内。
审核人
交底人
接受交底人
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
抹标筋：面积较大的房间为保证房间地面平整度，还要做标筋（或叫冲筋），以 做好的灰饼为标准抹条形标筋，用刮尺刮平，作为浇筑细石混凝土面层厚度的标准。
施工单位
江苏南通二建集团有限公司
交底部位
地面
工序名称
地暖保护层
交底提要：
本交底适用于白沙河期 5#~22#楼别墅区地面工程
交底内容：
基本项目：
4.3.1 表面洁净，无扇子骨、裂纹、脱皮、麻面和起砂等现象。
4.3.2 地漏和有坡度要求的地面，坡度应符合设计要求，不倒泛水，无积水，不
渗漏，与地漏结合处严密平顺。
保证项目： 4.2.1 面层的材质、强度和密实度必须符合设计要求和施工规范的规定： 4.2.2 面层与基层的结合必须牢固，无空鼓。
项目（专业） 技术负责人
交底人
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
接受人
山东省建设工程质量监督总站监制
技术交底记录
鲁 JJ—005
工程名称
白沙河期 5#~22#楼
允许偏差项目，表一。
水泥混凝土地面的允许偏差
表一
项次
项
目
允许偏差 (mm)
检验方法
1
表面平整度
4
用 2m 靠尺和楔形塞尺检查
2
分格缝平直
3
拉 5m 线尺量检查
五、成品保护、材料节约 地面操作过程中要注意对其它专业设备的保护，如埋在地面内的管线、地暖管不
得随意移位，地漏内不得堵塞砂浆等。并且注意不要污染墙面、特别是腻子已经施工完 的墙面。
养护：面层抹压完约 24h 后进行保水养护，（覆盖黑心棉），养护时间不少于 7d， （养护期间房间应封闭，养护期间楼层内禁止施工）。
四、质量标准 质量注意事项：
4.1.1 地面浇注时必须把卫生间、进户门台阶一次性收理到位，阳角一定要方正。 4.1.2 地面浇注时一定要控制好平整度和表面光洁度，特别是墙角部位，一定要 收理光。 4.1.3 地面最后一遍压光前必须对地面平整度做好自检，自检合格后报项目质量 员验收，并且要做好检查记录。
项目（专业） 技术负责人
交底人
接受人
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
山东省建设工程质量监督总站监制
地面浇注时拉手推车的通道一定要满铺夹板，并且铺板前一定要检查板上是否有 铁钉，以防破坏地暖管。
地面养护期间楼层严禁施工。 在已完工的地面上进行腻子、电气、暖卫专业工序时，注意不要碰坏面层，腻子、 油漆不要污染面层。 如果先做细石砼地面，后进行墙面抹灰时，要特别注意对面层进行覆盖，并严禁 在面层上拌合砂浆和储存砂浆。 推小车或搬运东西时，不得破坏门窗、口角和墙面。严禁登踩窗台板，防止损坏其 棱角.
浇筑细石混凝土：浇筑前，使用废旧夹板（不得有钉子等尖锐物）铺设运输通道， 遵照由远及近的顺序依次浇筑。
项目（专业） 技术负责人
交底人
注：本记录一式两份，一份交底单位存，一份接受交底
技术交底记录
鲁 JJ—005
工程名称
白沙河期 5#~22#楼
施工单位
江苏南通二建集团有限公司
作业条件： 2.2.1 室内墙面已弹好水平线。 2.2.2 穿过现浇板的立管已做完，管洞堵塞密实。埋在地面的电管、地暖管、防开 裂钢丝网经监理、甲方、总包方验收合格。 三、施工方法 找标高、弹面层水平线——抹灰饼和标筋——浇注细石混凝土——根据标高线找平 ——抹面层压光——养护
找标高、弹面层水平线：根据墙面上已有的水平标高线，房厅 1m 线向下量测 105cm，就为地面面层的水平线，弹在四周墙面上；中厨、卫生间砼面比其他房间低 2cm。
交底部位
地面
工序名称
地暖保护层
交底提要：
本交底适用于白沙河期 5#~22#楼别墅区地面工程
交底内容：
抹面层、压光： 当面层灰面吸水后，用木抹子用力搓打、抹平，将干水泥砂拌合料与细石混凝土 的浆混合，使面层达到结合紧密，并且在房间门洞、内隔墙取消的位置设置分隔缝，分 隔缝绝不允许用切割机开槽，以防破坏地面管道。（分仓缝详见附图） 第一遍抹压：用铁抹子轻轻抹压一遍直到出浆为止。 第二遍抹压：当面层砂浆初凝后，地面面层上有脚印但走上去不下陷时，用铁抹 子进行第二遍抹压，把凹坑、砂眼填实抹平，注意不得漏压。 第三遍抹压：当面层砂浆终凝前，即人踩上去稍有脚印，用铁抹子压光无抹痕时， 可用铁抹子进行第三遍压光，此遍要用力抹压，把所有抹纹压平压光，达到面层表面密 实光洁。
技术交底记录
工程名称
白沙河期 5#~22#楼
施工单位
鲁 JJ—005 江苏南通二建集团有限公司
交底部位
地面
工序名称
地暖保护层
交底提要：
本交底适用于白沙河期 5#~22#楼别墅区地面工程
交底内容：
一、工程做法 所有地暖地面全部为 C20 细石混凝土地面（商砼） 二、施工准备 机具 主要机具：平板振捣器、运输小车、小水桶、半截桶、笤帚、2m 铝合金杠尺、木抹子、 平锹、钢丝刷、凿子、锤子、铁抹子。
