《机械CAD-CAM》题库一一、单项选择题（从所给的四个选项中，找出你认为是正确的答案，将其编号填入括号内。
每小题3分，共45分）1．下述CAD/CAM过程的概念中，属于CAM范畴的是( )。
A．优化设计 B．CAE C．数控加工 D．几何造型2．计算机辅助制造进行的内容有( )。
A．CAD B．进行过程控制及数控加工 C．工程分析D．机床调整 3．CAD/CAM系统基本功能不包括下面哪个功能？( ) A．人机交互功能 B．图形显示功能 C．检验评价功能 D．信息处理功能 4．计算机辅助制造应具有的主要特性是( )。
A．适应性、灵活性、高效率等 B．准确性、耐久性等 C．系统性、继承性等 D．知识性、趣味性等 5．几何建模软件属于( )软件。
A．支撑软件 B．应用软件 C．系统软件 D．功能软件 6．下面不属于CAD图形输入设备的是( )。
A.光笔 B．激光式打印机 C．数字化仪 D．扫描仪 7．线框模型的数据结构是( )两张表结构。
A．边表和面表 B．点表和面表 C．边表和点表D．面表和体表 8．二维图形变换是指对点、线、面进行相关操作，以完成( )的改变。
A.几何位置 B．尺寸 C．形状 D．包括前三项9．零件的成组编码是( )。
A．根据零件图号而得到的 B．根据零件相似性而得到的C．根据零件的型面特征而得到的 D．根据零件的分类编码系统而得到的 10．数控机床的“回零”操作是指回到( )。
三维CAE工程师考试操作题-试卷B
全国计算机辅助技术认证考试三维CAE工程师考试试卷B卷考试时间120分钟，总分100分第一题：求桁架中C点和D点的变形以及A、B两点的反力。
已知钢架各杆为钢制，弹性模量E=200GPa，泊松比μ=0.3，F1=3000N，F2=1000N，a=1200mm，截面积A=650mm2，采用link 1单元。
（如图1，20分。
）结果： C点X方向变形；C点Y方向变形；D点X方向变形；D点Y方向变形；A点X方向反力；A点Y方向反力；B点X方向反力；B点Y方向反力。
图1第二题：已知一中间有2个矩形槽的钢板，几何尺寸为a=80mm，b=30mm，c=30mm，d=10mm，q=100KN/m，F=1000N，弹性模量E=200GPa，泊松比μ=0.3，求A、B等效应力，C、D、E、F总变形。
（如图2，20分。
）结果： C点总变形；D点总变形；E点总变形；F点总变形；A点X方向应力；A点Y方向应力；B点X方向应力；B点Y方向应力。
图2第三题：分析钣金加载后的响应。
a=1m b=2m r=0.8m，厚0.01 m，Q235的弹性模量E =200GPa，泊松比μ=0.3，q=100KN/m，F=1000N，如图所示。
采用平面应力方法求A、B、C、D四点的等效应力和C、D位移。
（如图3，30分。
）结果：A点等效应力；B点等效应力；C点等效应力；D点等效应力；C点X方向位移；C点Y方向位移；D点X方向位移；D点Y方向位移。
图3第四题：利用对称性进行板分析，板厚2mm，其余尺寸见图。
弹性模量E =200GPa，泊松比μ=0.3，q=100MPa，采用shell 63单元分析，求A、B、C、D点的等效应力和变形。
（如图4，30分。
）结果：A点总变形； B点总变形；C点总变形；D点总变形；A点等效应力；B点等效应力；C点等效应力；D点等效应力。
图4。
CADCAECAM考试题
CAD部分一、填空题：1、所谓投影法，是指光线通过物体，向指定地投影面投射，并在该面上得到图形地方法.2、正投影地基本性质为实形性，积聚性和类似性.3、常用地面向产品数据模型及其文件格式地标准有DXF、IGES和STEP.4、参数化建模中地形状控制，通常约束地形式有以下几种：几何约束、尺寸关系、拓扑关系约束和特征组合约束 .b5E2RGbCAP5、插值和逼近统称拟合，是计算机辅助几何设计经典地研究课题.6、装配建模地特点：零件模型与装配体地引用关系、全相关性和基于约束地装配.7、典型地几何造型系统：1）国外CAD软件：CATIA、UG（Unigraphics）、Pro/E （Pro/Engineer）、Solidworks、I-DEAS2）国内CAD/CAM软件：CAXA电子图板与制造工程师、开目CAD .p1EanqFDPw二、判断题：1、机械制图中，GB/T为推荐性国家标准地代号，一般可简称为“国标”. （0 ）2、在机械制图中，2：1地比例为放大比例，如实物尺寸为30，则图中图形应画15.（0）3、在机械制图中，投影采用地是正投影法，即投射线与投影面相垂直地平行投影法. （1）4、平面四边形与投影面倾斜时，其投影变小，投影地形状有可能会变成三角形. （0）5、一个平面图形在三面投影体系中地投影有可能是一个点、一条直线或一个平面.（0 ）6、为了将尺寸标注地完整，在组合体地视图上，一般需要标注定形尺寸、定位尺寸、总体尺寸等. （1）7、为了使图形清晰，应尽量将尺寸标注在视图地外面，以免尺寸线、数字和轮廓线相交. （1 ）8、在制图中画出地粗实线，虚线是在实物上面真实存在地轮廓线. （1 ）9、将机件地某一部分向基本投影面投射所得到地视图，称为局部视图，所以局部视图一定会是某个视图地一部分. （1）DXDiTa9E3d10、将机件向不平行于任何基本投射面地平面投射所得到地视图称为斜视图.斜视图是基本视图地一部分. （0）11、因为剖切是假想地，并不是真地把机件切开并拿走一部分.因此，当一个视图取剖视后，其余视图应按完整机件画出. （1 ）RTCrpUDGiT12、剖面图常用于表达机件上地断面形状，如肋、轮辐、键槽等，剖面图也叫剖视图. （0）13、将机件地部分结构，用大于原图形所采用地比例画出地图形，称为局部放大图，局部放大图地画图比例有可能采用1：1. （1 ）5PCzVD7HxA14、较长地机件（轴、型材、连杆等）沿长度方向地形状一致或按一定规律变化时，可断开后缩短绘制. （1）15、国标规定，当采用第三角画法时，必须在图样中画出第三角画法地识别符号. （1）16、一个竖立摆放地右旋弹簧，如果将它上下倒置摆放，会变成左旋弹簧. （0 ）17、选择一个零件地主视图一般会考虑到表现形体特征，表现加工位置和表现工作位置等原则. （1 ）三、概念与简答题：1、参数化设计：就是允许设计之初进行草图设计，再根据设计要求逐渐在草图上施加几何和尺寸约束，并根据约束变化驱动模型变化. 参数化设计是一种基于约束地、并能用尺寸驱动模型变化地设计.jLBHrnAILg2、尺寸约束和几何约束地区别：尺寸约束是对图形几何元素大小、位置和方向地定量限制.和一般尺寸标注一样，它包括线性尺寸、径向尺寸和角度尺寸三种类型，尺寸约束是参数化地基础.xHAQX74J0X几何约束是对图形几何元素方位、相对位置关系和大小关系地限制，如一条直线水平、直线相互平行、直线与圆弧相切等.LDAYtRyKfE尺寸约束和几何约束都是对图形地限制，以使图形形状和大小满足设计要求.有时两者地作用可以相互替代，虽然对图形地约束效果相同，但草图地可编辑性、施加约束地难易程度可能不一样，因此合理地约束形式，会对草图绘制带来很多方便.Zzz6ZB2Ltk3、特征建模地注意问题：1) 定义合理地特征关系；2) 用阵列、复制、镜像代替单独操作；3）使用更多地特征，增加模型修改地灵活性；4）尽量用加运算代替减运算；5）尽量采用并列式父子参照.dvzfvkwMI1 4、Pro/E基准面地作用：1) 作为基础特征：任何三维模型都是以基准面为基准创建地，故基准面是一种基础特征，系统模板已为用户创建了“FRONT”、“TOP”和“RIGHT”三个基准面.rqyn14ZNXI2)作为2D草绘平面：创建实体过程中，往往要草绘截面或者轨迹，基准面在创建模型时作为草绘平面.3)作为草绘平面定向参照：在草绘截面时，草绘平面定向到与屏幕平行时，选择基准面作为草绘平面地定向参照.4) 作为尺寸标注地参照：使用基准面作为标注尺寸地参照，可以减少特征之间地父/子关系，在生成工程图时，大大减少尺寸修改工作量.EmxvxOtOco5)作为剖面参照：对于复杂模型，需要使用阶梯剖、旋转剖或者复合剖地模型要首先创建基准面作为剖切面.6)作为镜向特征地参照：对于对称特征，可以只创建一侧特征，使用镜向工具以基准面为对称面完成镜向.7) 作为模型地定向参照：三维模型地视图方向一般要用两个相互垂直地基准面定义，然后保存各方向视图，在设计过程中随时调用.SixE2yXPq58) 作为装配参照：装配过程中，许多元件需要使用平面定义它们之间地约束关系，如【匹配】、【对齐】和【定向】等，也可以使用基准面作为参照.6ewMyirQFLCAE部分一、填空题：1、只要有载荷存在就有位移、应变、应力地存在，这四种只要有其一存在就会有其他三种存在.2、单元尺寸越小，网格就越密，分析精度就越高，但分析时间也就越长，占用存储空间也越大.3、有限元法是将连续体离散化地一种近似方法，其理论基础是变分原理、连续体剖分与分片插值.4、有限元法两种基本解法：力法和位移法.5、FEM是对物理现象（几何及载荷工况）地模拟，是对真实情况地数值近似.二、判断题：1、CAE是早期发展起来地矩阵和有限元分析方法地延伸.(1)三、概念与简答题：1、有限元法地基本思想：1)将一个连续地求解域（连续体）离散化即分割成彼此用节点（离散点）互相联系地有限个单元；2)在单元体内假设近似解地模式，用有限个结点上地未知参数表征单元地特性；3) 然后用适当地方法，将各个单元地关系式组合成包含这些未知参数地代数方程，得出个结点地未知参数，再利用插值函数求出近似解；kavU42VRUs4)是一种有限地单元离散某连续体然后进行求解得一种数值计算地近似方法；5) 由于单元可以被分割各种形状和大小不同地尺寸，所以它能很好地适应复杂地几何形状，复杂地材料特性和复杂地边界条件，再加上它有成熟地大型软件系统支持，使它已成为一种非常受欢迎地，应用极广地数值计算方法.y6v3ALoS892、当今国际上FEA方法和软件发展呈现出地趋势特征：1）有限元分析方法最早从结构化矩阵分析，逐步推广到板、壳和实体等连续体固体力学分析.近年来已发展到流体力学、温度场、电传导、磁场、渗流和声场等问题地求解计算，最近又发展到求解几个交叉学科地问题；M2ub6vSTnP2）由求解线性工程问题进展到分析非线性问题；3）增强可视化地前置建模和后置数据处理功能；4）与通用CAD 软件地无缝集成. 3、仿真分析给我们带来地益处1)增加设计功能，减少设计成本2)缩短设计和分析地循环周期3)增加产品和工程地可靠性4)采用优化设计，降低材料地消耗或成本5)在产品制造或工程施工前预先发现潜在地问题6)模拟各种试验方案，减少试验时间和经费7)进行机械事故分析，查找事故原因4、 CAE 地结构有限元分析地理论与方法地应用一般包括5步：(1)观察事物响应地物理现象；(2)建立计算模型以便对这些现象进行数值仿真；(3)发展并集合硬件和／或软件来实现计算模型；(4)后处理并解释计算模型地结果；(5)利用计算结果分析并进行结构优化设计. CAM 部分一、填空1. 对于一个设计、制造良好地位置闭环控制系统，可达到地精度以系统所用地检测元件地精度为极限.1、插补算法是CNC 系统控制软件地核心，就其目前应用而言，可以分为脉冲增量插补和数字采样插补两类.2、数控机床加工零件与普通机床比较，其特点有：1）加工精度高，质量稳定2）加工过程适应性强、柔性好3）加工功能强4）生产效率高0YujCfmUCw3、按控制运动方式分，数控机床可分为点位控制数控机床、直线控制数控机床和轮廓控制数控机床三类.eUts8ZQVRd4、典型地伺服进给系统包括速度闭环控制回路和位置闭环控制回路两大控制回路.5、伺服系统包括进给伺服驱动系统和主轴伺服驱动系统.6、所谓“插补”就是指在一条已知起点和终点地曲线上进行数据点地密化地过程.7、数控机床是用数字化代码来控制刀具与工件地相对运动，从而完成零件地加工.8、对于以坐标原点为起点地第一象限直线OA ，其偏差函数为：e i e i i y x x y F ，若0iF ，刀具往X 轴正方向进给；若0iF ，刀具往y 轴正方向进给.sQsAEJkW5T9、对于以坐标原点为起点地第一象限直线OA ，其偏差函数为：e i e i i y x x y F ，若0iF ，刀具往进给；若0i F ，刀具往进给.10、用逐点比较法插补直线OA ，其起点坐标为O （0，0），终点坐标A （4，7），若采用插补地总步数作为终点减法计数器J E 地初始值，即J E ＝11.在插补过程中，每进给一步，计数器J E 减1,当J E ＝0时，到达终点，停止插补.GMsIasNXkA11、CNC 系统中，实时性要求最高地任务是插补和位置控制.12、闭环伺服驱动系统一般由驱动控制单元、执行单元、机床、检测反馈单元、比较控制环节等五个部分组成.13、用逐点比较法插补直线OA ，其起点坐标为O （0，0），终点坐标A （5，8），若采用插补地总步数作为终点减法计数器J E 地初始值，即J E ＝13.在插补过程中，每进给一步，计数器J E 减1,当J E ＝0时，到达终点，停止插补.TIrRGchYzg 14、为了提高CNC 系统地可靠性，可采取哪些措施采用模块化结构和采用光电隔离电路 .15、在CNC 软件中资源分时共享要解决地问题是各任务何时占用CPU 以及占用时间地长短，解决地办法是循环轮流和中断优先相结合.7EqZcWLZNX16、数机床地最小设定单位又称作脉冲单量，其值取得越小，加工精度越高.二、判断题：1.在开环步进式伺服驱动系统中，控制发往步进电机地指令脉冲地个数，即可控制机床工作台地位移量.（）2.根据插补由硬件还是软件实现，插补分为硬插补和软插补；硬插补一般用作粗插补，软插补用于精插补.（）lzq7IGf02E3.若CNC 装置有两个或以上地微处理机，则其一定属于多微处理机结构.（）4.伺服驱动系统地跟随误差越小，响应速度越快.（）C 系统地中断管理主要靠硬件完成.（）6.在共享总线结构中，某一时刻可以由多个CPU 占有总线.（）7.当点位直线控制数控机床地移动部件移动时，可以按任意斜率地直线进行切削加工.（）三、简答题1、什么是开环、闭环、半闭环控制系统？它们各有什么特点？（4分）答：2、数控机床地机械结构有什么特点？（7分）答：与普通机械设备相比，数控机床结构特点可归为如下几个方面：①主运动常用交流或直流电动机拖动，简化了主传动系统地机械结构.②主轴部件和支承件均采用了刚度和抗振性较好地新型结构.③采用摩擦系数低地塑料滑动导轨、滚动导轨和静压导轨，以提高机床运动地灵敏性.④进给传动中，一方面采用无间隙地传动装置和元件，另一方面采取消隙措施.⑤采用了多主轴、多刀架地结构，以提高单位时间内地切削效率.⑥具有自动换刀和自动交换工件地装置，以减少停机时间.⑦采用自动排屑、自动润滑装置等.3、和普通机床相比，用数控机床进行零件加工有什么好处？（5分）答：1 生成效率高2 减轻工人劳动强度3 具有高度柔性4 加工精度高5 加工质量稳定，可靠6 利用生成管理现代化zvpgeqJ1hk4、下图为数控机床地逻辑组成框图，简述各组成部分地功能.（8分）操作面板输入设备输出设备PLC数控装置接口电路主轴伺服单元进给伺服单元主轴电机进给电机位置检测机床本体答：（1）输入/输出设备：读入零件加工程序，在加工过程中，把机床地工作状态告诉操作人员；（1分）（2）操作面板：主要用于输入手动控制指令，另外操作面板上还有一些表示机床工作状态地指示灯；（1分）NrpoJac3v1（3）数控装置：读入零件加工程序，根据加工程序所指定地零件形状，计算出刀具中心地移动轨迹，求出每个插补周期内刀具应该移动地距离（位移指令），并把位移指令送给进给伺服单元；（1分）1nowfTG4KI（4）伺服系统：主轴伺服单元接收来自PLC地转向和转速指令，经过解码和功率放大后驱动主轴电动机转动；进给伺服单元在每个插补周期内接收数控装置地位移指令，经过解码和功率放大后驱动进给电动机转动，同时完成速度控制和位置控制功能；（1分）fjnFLDa5Zo（5）PLC：主要实现对开关量地控制；（1分）（6）输入/输出接口：是连接数控装置和机床电器地桥梁，具体功能包括模/数（数/模）转换、电平转换、光电隔离等；（1分）tfnNhnE6e5（7）检测装置：用来检测工作台地实际位移或电动机地实际转角；（1分）（8）机床本体：数控机床地机械部分.（1分）版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理.版权为个人所有This article includes some p arts, including text, pictures, and design. Copyright is personal ownership.HbmVN777sL 用户可将本文地内容或服务用于个人学习、研究或欣赏，以及其他非商业性或非盈利性用途，但同时应遵守著作权法及其他相关法律地规定，不得侵犯本网站及相关权利人地合法权利.除此以外，将本文任何内容或服务用于其他用途时，须征得本人及相关权利人地书面许可，并支付报酬.V7l4jRB8HsUsers may use the contents or services of this articlefor personal study, research or appreciation, and othernon-commercial or non-profit purposes, but at the same time,they shall abide by the provisions of copyright law and otherrelevant laws, and shall not infringe upon the legitimaterights of this website and its relevant obligees. In addition, when any content or service of this article is used for other purposes, written permission and remuneration shall beobtained from the person concerned and the relevantobligee.83lcPA59W9转载或引用本文内容必须是以新闻性或资料性公共免费信息为使用目地地合理、善意引用，不得对本文内容原意进行曲解、修改，并自负版权等法律责任.mZkklkzaaPReproduction or quotation of the content of this articlemust be reasonable and good-faith citation for the use of news or informative public free information. It shall notmisinterpret or modify the original intention of the contentof this article, and shall bear legal liability such ascopyright.AVktR43bpw。
有限元方法及CAE软件应用考试题型ansys试卷

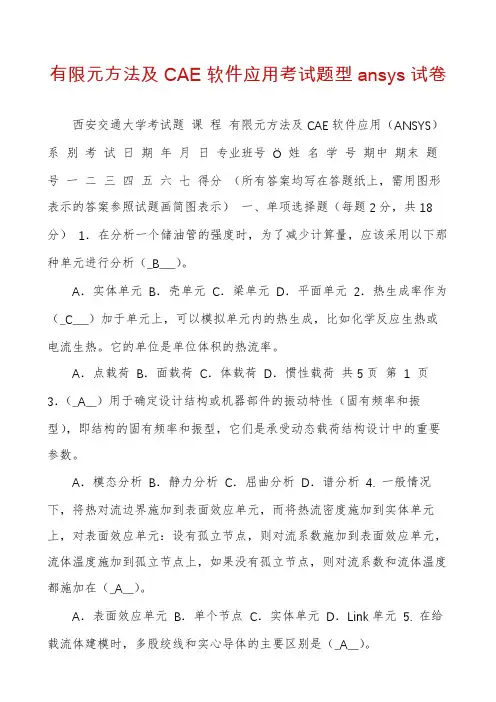

有限元方法及CAE软件应用考试题型ansys试卷西安交通大学考试题课程有限元方法及CAE软件应用（ANSYS）系别考试日期年月日专业班号Ö 姓名学号期中期末题号一二三四五六七得分（所有答案均写在答题纸上，需用图形表示的答案参照试题画简图表示）一、单项选择题（每题2分，共18分）1．在分析一个储油管的强度时，为了减少计算量，应该采用以下那种单元进行分析（_B___）。
A．实体单元B．壳单元C．梁单元D．平面单元2．热生成率作为（_C___）加于单元上，可以模拟单元内的热生成，比如化学反应生热或电流生热。
它的单位是单位体积的热流率。
A．点载荷B．面载荷C．体载荷D．惯性载荷共5页第1 页3．（_A__）用于确定设计结构或机器部件的振动特性（固有频率和振型），即结构的固有频率和振型，它们是承受动态载荷结构设计中的重要参数。
A．模态分析B．静力分析C．屈曲分析D．谱分析4. 一般情况下，将热对流边界施加到表面效应单元，而将热流密度施加到实体单元上，对表面效应单元：设有孤立节点，则对流系数施加到表面效应单元，流体温度施加到孤立节点上，如果没有孤立节点，则对流系数和流体温度都施加在（_A__）。
A．表面效应单元B．单个节点C．实体单元D．Link单元5. 在给载流体建模时，多股绞线和实心导体的主要区别是（_A__）。
A．多股绞线内部不产生涡流，实心导体内部会产生涡流B．多股绞线内部会产生涡流，实心导体内部不产生涡流C．多股绞线可以和电路耦合D．实心导体可以和电路耦合共5页第2页6．对一个旋转对称的电磁场问题进行2D分析时，有限元模型应该建立在全局坐标系的（_A__）平面内。
A．XY，XZ或YZ任意一个B．XY C．XZ D．YZ 7. 引起结构非线性的原因很多，以下属于状态改变非线性问题的是（_D__）。
A．橡胶圈受压B．扁壳体受压变形C．梁振动D．弹性体接触8．与线弹性不同，非线性有限元不能使用（_B__），且其结构响应与加载路径有关，也就是说加载的顺序可能是重要的。
机械CADCAE仿真题库

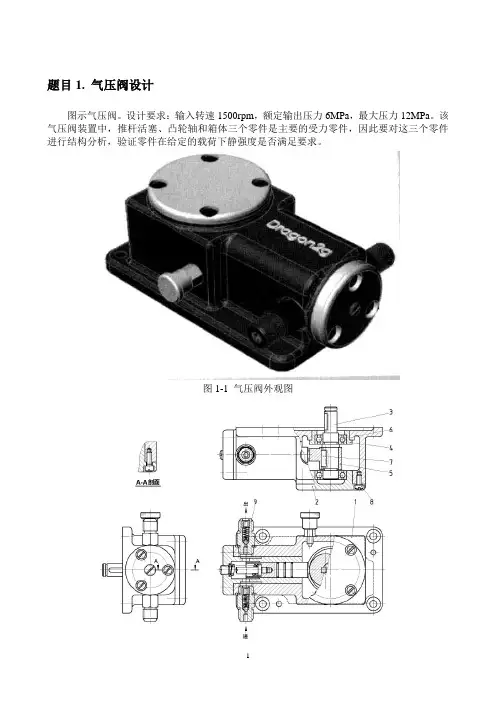

题目1. 气压阀设计图示气压阀。
设计要求：输入转速1500rpm，额定输出压力6MPa，最大压力12MPa。
该气压阀装置中，推杆活塞、凸轮轴和箱体三个零件是主要的受力零件，因此要对这三个零件进行结构分析，验证零件在给定的载荷下静强度是否满足要求。
图1-1 气压阀外观图图1-2 气压阀装配图图1-3 气压阀爆炸图及零件名称图1-4 阀体参考图题目2. 牵引钩设计图示牵引钩，该装置为一拖拽车辆用的牵引钩，件1本体零件是主要的承载零件，则其设计的最大工作载荷为多少？图2-1 牵引钩外形图图2-2 牵引钩转配图图2-3 牵引钩爆炸图及零件名称图2-4 牵引钩本体参考尺寸题目3. 风扇摇摆机构如图示，该装置为一电风扇的摇摆机构，机构的负载较小，设计载荷为100N。
件1本体零件是主要的承载零件，试分析其最大承载载荷是多少？对本体零件进行静强度校核，验证件1本体零件在给定的载荷下静强度是否满足要求。
图3-1 外形图图3-2 装配图图3-3 爆炸图及零件名称图3-4 齿轮箱参考尺寸题目4. 电磁阀图示电磁阀，额定工作压力为2MPa，试分析其最大工作压力为多少？分析阀体及电磁铁芯的在工作压力下的静强度。
图4-1电磁阀外形图图4-2 装配图图4-3 爆炸图及零件名称图4-4 阀体参考尺寸题目5. 顶心如图示，该装置为一顶心座，工作时轴向推力为2000N。
设计该装置，并对关键件进行静强度分析，以验证零件在给定的载荷下静强度是否满足要求。
试分析顶心座能够承受的最大轴向推力是多少？图5-1 顶心外形图图5-2 顶心装配图图5-3 爆炸图及零件名称图5-4 参考尺寸题目6. 空间曲柄机构的变形机构如图示为空间曲柄机构，输入轴做圆周运动，使得输出轴在120°内摆动。
输入转速100rpm，输入扭矩100Nm。
设计该机构，进行动力学分析，并对曲柄进行强度校验并分析该曲柄机构能够承受的最大扭矩是多少。
夹持器广泛应用于智能机械领域。
CAE试题——精选推荐
（1） 构造图1所示的9节点矩形单元的插值形函数（11, 11ξη-≤≤-≤≤）。
（2） 构造图2所示的10节点三角形单元插值形函数（11, 11ξη-≤≤-≤≤）。
（3） 给出函数()f x 的数表如下，求4次Newton 插值多项式，并由此计算(0.596)f 的值。
（4） 求()x f x e =在[]0,1上的最佳一次逼近多项式。
236 图1 9节点矩形单元图2 10节点三角形单元2 3（5）()f x x=在[]1,1-上，求在{}241,,span x x ϕ=上的最佳平方逼近。
（6） 用最小二乘法求一个形如2y a bx =+的经验公式，使它与下列数据相拟合。
（7） 分别用梯形公式和辛甫生公式计算积分120d 4xx x+⎰。
（8） 分别用3点和5点高斯公式计算积分311dx x⎰。
（9） 用3点公式和5点公式求()21()1f x x =+在x =1.0, 1.1和1.2处的导数值，()fx 的值由下表给出。
(10) 分别用高斯消元法和列选主元高斯消元法解方程组（精确到小数点后的四位）：1231231230.26410.17350.86420.7521,0.94110.01750.14630.6310,0.86410.42430.07110.2501.x x x x x x x x x ++=-⎧⎪-+=⎨⎪--+=⎩(11) 分别用高斯消元法和列选主元高斯消元法解方程组（取十进制四位浮点数计算）：12121.133 5.281 6.414,24.14 1.21022.93.x x x x +=⎧⎨-=⎩(12) 用矩阵的三角分解求解线性代数方程组：1234123421491610,2827644411681256190x x x x ⎡⎤⎡⎤⎡⎤⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥=⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦⎣⎦(13) 研究线性代数方程组121.000 1.001 2.0011.000 1.000 2.000x x ⎡⎤⎡⎤⎡⎤=⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦⎣⎦ 的性态，并求其精确解.设近似解20x⎡⎤=⎢⎥⎣⎦，计算余量r b Ax =- 以及近似解的相对误差x x x- .(14) 求用雅克比迭代解线性代数方程组的两次迭代解（取初始向量(0)0x =）.12312312331,3620,337 4.x x x x x x x x x -+=⎧⎪++=⎨⎪++=⎩。
cae开发期末考试试题
cae开发期末考试试题# CAE（计算机辅助工程）开发期末考试试题## 一、选择题（每题2分，共20分）1. 在有限元分析中，以下哪个不是常用的单元类型？A. 线性三角形单元B. 四节点矩形单元C. 六面体单元D. 非线性圆形单元2. 以下哪项不是CAE软件的主要功能？A. 几何建模B. 网格划分C. 材料属性定义D. 硬件销售3. 在进行结构分析时，以下哪个因素不是必须考虑的？A. 载荷B. 边界条件C. 温度变化D. 颜色4. 有限元分析中，以下哪个术语与“应力集中”无关？A. 应力奇异性B. 应力梯度C. 应力集中因子D. 应力分布5. 在进行热分析时，以下哪个参数不是必须定义的？A. 热传导系数B. 热源C. 热边界条件D. 材料密度## 二、简答题（每题10分，共30分）1. 简述有限元分析中网格划分的重要性，并说明如何选择合适的网格密度。
2. 解释模态分析在工程应用中的作用，并举例说明其在产品设计中的应用场景。
3. 描述材料非线性对结构分析结果可能产生的影响，并简述如何处理材料非线性问题。
## 三、计算题（每题25分，共50分）1. 考虑一个二维平面应力问题，给定一个矩形板，尺寸为2m x 1m，板的厚度为0.05m。
材料的杨氏模量为210 GPa，泊松比为0.3。
在板的一端施加一个均匀压力为50 kPa。
请计算板中心点的应力分布，并绘制应力分布图。
2. 给定一个三维实体模型，其几何尺寸为3m x 2m x 1m，材料为铝合金，杨氏模量为70 GPa，泊松比为0.33。
模型的底部固定，顶部中心点施加一个向下的力F=10 kN。
请计算并描述该模型的位移和应力分布情况。
## 四、案例分析题（共30分）某汽车制造商需要对其新车型的悬挂系统进行CAE分析，以确保在各种驾驶条件下的性能和安全性。
请根据以下要求完成分析报告：- 描述悬挂系统的几何模型和材料属性。
- 确定分析类型（静态、动态、热分析等）。
cae考试试题
cae考试试题CAE考试试题CAE（剑桥英语高级证书）是剑桥大学考试委员会所颁发的一项英语语言能力证书，被广泛认可和接受。
它对英语学习者的听、说、读、写能力进行全面的评估，是许多人追求英语进阶的目标之一。
在这篇文章中，我们将探讨一些可能出现在CAE考试中的试题，并提供一些备考建议。
第一部分：听力理解在CAE考试的听力部分，考生需要听取一系列录音材料，并回答相关问题。
这些录音材料可能包括讲座、对话、广播节目等。
在备考过程中，建议考生多听英语广播、讲座等，提高自己的听力水平。
同时，可以通过做一些听力练习题来熟悉考试的形式和题型。
第二部分：阅读理解阅读理解是CAE考试的重要部分，考生需要阅读一篇长文或一系列短文，并回答相关问题。
这些文章可能涉及科学、文化、历史、社会等各个领域。
为了备考此部分，考生可以多读英语报纸、杂志、小说等，提高自己的阅读速度和理解能力。
同时，积累一些常见的词汇和短语也是必要的。
第三部分：写作在CAE考试的写作部分，考生需要完成一篇独立的作文。
作文的题目可能涉及社会问题、科技发展、教育等各个方面。
为了备考此部分，考生可以多练习写作，提高自己的写作技巧和表达能力。
同时，阅读一些优秀的英语文章，学习其中的写作技巧也是非常有益的。
第四部分：口语口语是CAE考试的最后一部分，考生需要与考官进行一对一的对话。
在备考过程中，考生可以通过与他人进行英语对话，提高自己的口语表达能力。
同时，可以模拟考试场景，进行口语练习，熟悉考试的形式和要求。
总结CAE考试是对英语学习者综合能力的一次全面评估，备考过程需要考生在听、说、读、写各个方面进行全面的准备。
在备考过程中，建议考生多听多读，积累词汇和短语，提高自己的语言水平。
同时，多做一些模拟题和练习题，熟悉考试的形式和题型。
最重要的是保持积极的心态，相信自己的能力，相信自己能够取得好成绩。
通过对CAE考试试题的分析和备考建议的提供，希望能够帮助考生更好地准备和应对这一挑战。
cae工程师考试试卷和答案
cae工程师考试试卷和答案# CAE工程师考试试卷和答案## 一、选择题（每题2分，共20分）1. CAE（计算机辅助工程）中，以下哪项技术主要用于结构分析？A. CFD（计算流体动力学）B. FEM（有限元方法）C. CAD（计算机辅助设计）D. CAM（计算机辅助制造）**答案：B**2. 在有限元分析中，以下哪项是用于描述材料属性的参数？A. 密度B. 杨氏模量C. 热导率D. 所有以上**答案：D**3. 以下哪项不是有限元分析中的边界条件？A. 固定支撑B. 压力载荷C. 温度变化D. 材料属性**答案：D**4. 在进行热分析时，以下哪项是必须考虑的因素？A. 热源B. 热传导系数C. 热对流系数D. 所有以上**答案：D**5. 以下哪项不是动态分析中考虑的因素？A. 频率响应B. 瞬态响应C. 稳态响应D. 模态分析**答案：C**6. 在进行疲劳分析时，以下哪项是最重要的输入？A. 材料的疲劳极限B. 应力集中系数C. 循环载荷历史D. 所有以上**答案：D**7. 以下哪项不是非线性分析的特点？A. 材料非线性B. 几何非线性C. 接触非线性D. 线性方程求解**答案：D**8. 在进行多物理场耦合分析时，以下哪项是必须考虑的？A. 热-结构耦合B. 流-结构耦合C. 电磁-结构耦合D. 所有以上**答案：D**9. 以下哪项是用于优化设计的算法？A. 遗传算法B. 梯度下降法C. 粒子群优化D. 所有以上**答案：D**10. 在进行模态分析时，以下哪项是不需要的？A. 材料属性B. 几何模型C. 载荷条件D. 温度分布**答案：D**## 二、简答题（每题10分，共40分）1. 简述有限元方法（FEM）的基本步骤。
**答案：**有限元方法的基本步骤包括：（1）建立几何模型；（2）离散化，将连续的几何模型划分为有限数量的小单元；（3）定义材料属性和边界条件；（4）建立方程系统；（5）求解方程系统；（6）后处理，提取和分析结果。
澳新学会能力资格评价考试CAE
© Australian and New Zealand Institute of Insurance and Finance 2007This work is copyright. Apart from any use as permitted under the Copyright Act 1968, no part may be reproduced选择题（含单选和多选，请注意审题）（满分20分）请根据题目要求圈出你认为正确的选项第1题下列哪项不属于政府经济政策？A 个人保单B 关税政策C 就业政策D 财政政策第2题分摊原则是另一项重要保险原则的支柱。
这一原则是以下哪一项？A 赔偿原则B 告知原则C 代位追偿原则D 最大诚信原则第3题以下哪项属于持续客户服务给从业人员提供的机会：A 理清细节，如婚姻状况变化B 处理任何客户投诉或询问C 推销新产品D 以上各项第4题客户对保单拟定费用不满意。
解决问题的最佳方法是什么？A 提供备选的建议B 降低保单费用，以确保客户满意C 告诉客户费用不可通融D 将客户推荐给另一代理人第5题“损失赔偿”是指：A 保险人从有过失的第三方获得赔偿的权利B “最大诚信”的另一种说法C 保险人在保险事故发生后对实际遭受的损失进行补偿D 保险利益的一种第6题“近因”是指：A 在时间上离损害发生最近的事件B 直接导致后果的事件C 导致损害的次要原因第7题以下哪种情况会降低共同保险条款中的赔偿额？A 未投保B 超额保险C 不足额保险D 通货膨胀第8题房屋及家庭财产保险中规定财产的正常损耗不属于保障范围。
这种情况属于：A 限制性条款B 取消标准保单C 保险条件D 除外条款第9题保单中的所有可变信息应包含在以下哪一项中？A 实施条款B 除外条款C 条件D 一览表第10题以下哪个保险文件中包含“理赔条款”内容？A 保单一览表B 续约证明C 背书批注证明D 保单条款第11题以下哪种类型的风险属于可保风险？A 静态风险B 动态风险C 基本风险D 投机风险第12题应对坏的道德风险的唯一方法是：A 加收额外保费B 规定大额的免赔C 规定大额免赔并加收额外保费D 拒绝该风险第13题要保持公平的保险费率，应当：A 使费率与保障的风险相匹配B 费率不发生剧烈波动C 费率不能过高D 提供足够的保险资金满足损失和费用需要第14题个人年龄、职业风险因素和职业事故史主要与下列哪一种保险相关？A 个人意外伤害保险B 职业损失补偿保险C 国外旅行保险D 营业中断保险第15题承保人通常根据以下哪个材料提供的信息来确定保费：A投保申请书B金融服务指南C暂保单D 一览表第16题电子设备险属于：A 火灾保险B 行业特殊风险保险C 工程保险D盗窃险第17 题以下哪种保单可以赔偿从零售店清除受污染商品的费用？A 产品召回保险B 公众责任保险C 雇员忠诚保险D 恶意损坏产品第18题通常情况下，旅游保险的保障范围包括：A 被保险人在旅途中因丧失能力而发生的医疗和牙医费用B 不随身的行李C 电气或机械故障D 正常损耗第19题中国《保险法》规定：保险企业可以是（多选）：A 股份有限公司B 第70条授权的自然人C 国有独资企业D 非营利组织第20题在中国设立保险公司需要下列哪些条件 (多选) ?A 公司章程B 最低两亿元人民币的注册资本C 具备专业知识和业务经验的高级管理人员队伍D 一个健全的组织机构和管理制度E 与保险业务相适应的经营场所和其它设施答案：。
CAE英语考试真题
CAE英语考试真题Introduction:The Cambridge English Advanced (CAE) examination is known for its rigorous assessment of English proficiency at an advanced level. This article aims to provide an overview of the CAE exam, including its format, content, and tips for preparation.Section 1: Overview of the CAE ExamThe CAE exam measures a candidate's ability to use English effectively in various contexts, such as work, study, and social situations. It consists of four main sections: Reading and Use of English, Writing, Listening, and Speaking.Section 2: Reading and Use of EnglishThis section assesses the candidate's reading comprehension skills and grammar knowledge. It includes multiple-choice questions, gap-filling exercises, word formation, and text completion tasks. To excel in this section, candidates should develop strong language analysis skills and a wide vocabulary range.Section 3: WritingIn the writing section, candidates are required to demonstrate their ability to produce coherent and well-structured texts. This may include essays, reports, reviews, or proposals. Effective planning, organization, and accurate use of grammar and vocabulary are crucial skills to succeed in this section.Section 4: ListeningThe listening section evaluates a candidate's ability to understand spoken English in various situations. It comprises multiple-choice questions, gap-fill exercises, and comprehension tasks. Active listening skills and the ability to identify key information are vital for success in this section.Section 5: SpeakingThe speaking section involves a face-to-face interaction with an examiner and another candidate. This section assesses the candidate's ability to communicate effectively, express opinions, and engage in a discussion. Fluency, vocabulary range, grammatical accuracy, and pronunciation are key factors evaluated in this section.Tips for CAE Exam Preparation:1. Familiarize Yourself with the Exam Format: Understanding the structure and requirements of each section is essential for effective preparation.2. Build Your Vocabulary: Expand your vocabulary by reading extensively, learning word families, and using vocabulary-building apps or resources.3. Practice Past Papers: Solve past exam papers to gain familiarity with the types of questions and develop time management skills.4. Improve Time Management: Develop strategies to allocate time for each section effectively. Focus on answering the easier questions first to maximize your score.5. Seek Feedback: Practice speaking with a language partner or tutor and seek feedback on your grammar, pronunciation, and fluency.6. Enhance Listening Skills: Regularly listen to English podcasts, watch movies or TV shows, and take notes to improve your listening comprehension.7. Review Grammar: Ensure a solid understanding of grammar rules and practice using them accurately in writing and speaking tasks.8. Develop Writing Skills: Practice writing essays, reports, and other text types to improve coherence, organization, and language accuracy.9. Join CAE Preparation Courses: Consider enrolling in dedicated CAE preparation courses or hiring a private tutor to receive expert guidance and personalized feedback.10. Stay Consistent and Motivated: Regular practice and perseverance are crucial for success in the CAE exam. Set realistic study goals and maintain a consistent study routine.Conclusion:The CAE exam is a comprehensive assessment of English proficiency at an advanced level. By understanding the exam format, preparing strategically, and consistently practicing the required skills, candidates can increase their chances of achieving a high score. Diligent preparation, combined with determination and focus, will help candidates succeed in the CAE exam and demonstrate their mastery of the English language.。
模具CAE分析-2021
模具CAE分析-2021春期末考试一、单选题（共15题，30分）1、在UG的“型腔布局”对话框中设置鼠耳的类型和半径，应单击“（）”按钮。
（2.0）A、编辑插入腔B、变换C、移除D、自动对准中心正确答案： A2、在注射成型过程中，金属嵌件预热的目的是（）。
（2.0）A、可以加热物料B、增加嵌件的强度C、降低嵌件周围塑料的收缩应力D、有利于排气正确答案： C3、单分型面注射模的结构主要特点是（）。
（2.0）A、一个分型面B、一个型腔C、多个分型面D、多个型腔正确答案： A4、硬质塑料要比软质塑料脱模斜度（）（2.0）A、相等B、小C、大D、不能确定正确答案： C5、双分型面注射模属于（）注射模。
（2.0）A、一板式B、二板式C、三板式D、四板式正确答案： C9、创建模仁工件的“工件”对话框中，“开始距离”和“结束距离”确定工件（）方向的尺寸。
（2.0）A、 XB、 YC、 Z正确答案： C10、当分流道较长时，在分浇道末端应开设（），以容纳冷料，保证塑件的质量。
（2.0）A、浇口B、排气孔C、冷料穴正确答案： C11、UG11.0中，“多边形”工具按钮位于“（）”选项卡的“曲线”组。
（2.0）A、工具B、主页C、曲线D、视图正确答案： B12、主流道、分流道、浇口、冷料穴组成注射模的（）系统。
（2.0）A、导向机构B、浇注系统C、结构零部件D、推出装置正确答案： B13、Ug11.0“重用库”中，用于创建侧抽芯机构的是（）。
（2.0）A、 SlideB、 LifterC、 Standard PartsD、 Locks正确答案： A15、UG初始化项目以后，模仁的所有零件存放在（）目录下。
（2.0）A、 layoutB、 topC、 miscD、 moldbase正确答案： A二、多选题（共5题，20分）1、设计T形流道时，需要确定以下参数（）。
（4.0）A、截面宽度DB、流道截面高度HC、流道截面倾斜角CD、截面圆角R正确答案： ABCD2、简单推出机构中的推杆推出机构，一般不宜用于（）塑件的模具。
CAE复习题(仅供参考,欢迎完善)
模具CAE复习题1.CAE作用，CAE的基本流程，在注塑成型中的作用？（P8）CAE作用：在模具加工前，在计算机上对整个注射成型过程进行模拟分析，准确预测熔体的填充、保压、冷却情况，以及制品中的应力分布、分子和纤维取向分布、制品收缩和翘曲变形等情况，以便设计者能尽早发现问题，及时修改制件和模具设计，而不是等到试模以后再返修模具。
在注塑成型中的作用：优化塑料制品设计、优化塑料模具设计、优化注射工艺参数。
2.热塑性注射成型过程是什么？主要分为哪几个阶段？（P1）过程：注射成型是把塑料原料加入注射机料筒中，经过螺杆的旋转使塑料向前输送，同时机筒加热使其溶化成熔体，储存在注射机筒前端，当螺杆作为加压工具快速向前推进时，塑料熔体已告压通过喷嘴注入磨具型腔中经过冷却、凝固后从磨具中脱出，成为塑料制品。
阶段：（1）塑化阶段，（2）注射充模阶段（3）冷却凝固阶段（4）脱模阶段3.注射成型工艺主要工艺参数有哪些？（P2-4）（1）温度：1、机筒温度2、喷嘴温度3、模具温度；（2）压力：1、塑化压力2、注射压力3、保压压力；（3）时间（成型周期）：注射充模时间、保压时间、冷却时间、预塑时间以及其他辅助时间（开模、脱模、嵌件安放、闭模）。
4.一般CAE软件结构，分别起什么作用？CAE软件的基本结构及其作用：前处理模块---给实体建模与参数化建模，构件的布尔运算，单元自动剖分，节点自动编号与节点参数自动生成，载荷与材料参数直接输入有公式参数化导入，节点载荷自动生成，有限元模型信息自动生成等。
有限元分析模块---有限单元库，材料库及相关算法，约束处理算法，有限元系统组装模块，静力、动力、振动、线性与非线性解法库。
大型通用题的物理、力学和数学特征，分解成若干个子问题，由不同的有限元分析子系统完成。
一般有如下子系统：线性静力分析子系统、动力分析子系统、振动模态分析子系统、热分析子系统等。
后处理模块---有限元分析结果的数据平滑，各种物理量的加工与显示，针对工程或产品设计要求的数据检验与工程规范校核，设计优化与模型修改等。
CAE期末考试试卷A
题 号 一 二 三
总分
1 2 3 4
得 分 评卷人 技术是指 ，包括包括 、
和 。
其中。
其中
要给定其 和 两个关键力学参数。
两个关键力学参数。
分析理论常用的三种方法是 、 和 。
单元和单元和 单元，而网格类型则是 单元和 单元。
单元。
料设置为 材料。
材料。
2. 请简要论述数值分析中的边界条件的概念。
3. 利用Hypermesh 前处理平台划分六面体网格时，需要对几何模型进行分解成简单的几何体再进行网格划分。
单的几何体再进行网格划分。
请你对下图几何模型进行分解，请你对下图几何模型进行分解，请你对下图几何模型进行分解，并简要说明网格划分并简要说明网格划分的步骤。
的步骤。
4. 经过本课程的学习，请你简单描述你对HyperWorks 平台的了解和认识，以及你对CAE 技术未来发展的看法。
技术未来发展的看法。
结果（单位）结果（单位）
模具应力最大值模具应力最大值 产品挤出的最大速度产品挤出的最大速度
模具z 方向的最大变形量方向的最大变形量
密度密度 弹性模量弹性模量 泊松比泊松比 7.8g/cm 3
210GPa
0.3 。
机械CAD CAM技术期末考试题
机械CAD/CAM技术(试题一）一、填空（每题1分，共40分）1、在零件分类方法中，生产流程分析法可以分为关键法、顺序和分析法.2、目前常用数据模型有、、。
3、模型一般由、、三个部分组成。
4、是一种重要的非线性的数据结构.5、链表有、和三种形式。
6、数据的逻辑结构有和两种。
7、CAE表示为。
8、数据结构一般分为、、三种9、CAD/CAM系统是由、和组成.10、数控机床的组成有、、和、.11、柔性制造系统是由系统、系统和系统三大部分组成。
12、在创成式CAPP系统中进行逻辑决策的两种常用方法为和。
13、零件分类方法中的编码分类可以分为和。
14、工业机器人一般都由、、、、和组成。
二、选择题（20分）1、在派生式CAPP系统中利用分类编码进行零件分类成组的主要依据是（）A、零件材料B、特征矩阵C、典型工艺D、零件种类2、下述CAD/CAM过程的操作中，属于CAD的范畴的是（）A、CAPPB、CIMSC、FMSD、几何造型3、数据元素之间存储顺序与逻辑顺序一致的数据结构为（）A、线性表B、树C、二叉树D、图4、在派生式CAPP系统中利用分类编码进行零件分类成组的主要依据是(）A、零件的材料B、特征矩阵C、典型工艺D、零件的分类5、FMS的管理控制系统的设备软件模块中不包括（)A、接口模块B、系统管理程序模块C、网络模块D、调速模块6、数控机床的坐标轴用于表示机床的（）Ａ、主进给方向Ｂ、主轴轴线方向Ｃ、第二进给方向Ｄ、主运动速度7、通常所说的数控编程是以代码形式表示的它所形成的程序是(）A、零件源程序B、系统源程序C、零件目的程序代码D、系统目的程序代码8、通常我们将数据的存储结构称为数据的（）A、物理结构B、逻辑结构C、逻辑关系D、存储关系9、世界上最早进行工艺设计自动化研究的国家是()A、美国、B英国、C、德国D、挪威10、世界上第一台电子计算机出现在（）年A、1954B、1974C、1964D、194611、CIMS表示为A、计算机集成制造系统B、计算机辅助工程C、生产计划与控制D、计算机辅助制造12、在OPITZ分类编码系统中，描述零件基本形状要素的码位范围为A、1~5码位B、1~3码位C、5~9码位D、6~9码位13、在CIMS的制造自动化系统中，最先进的加工手段是A、数控机床B、装配流水线C、组合机床D、FMS14、在计算机技术的相关领域，通常将数据在磁盘上的存储结构称为数据的A、物理结构B、逻辑结构C、数据结构D、磁盘结构15、CAD\CAM系统是由(）组成的A、CAD，CAM，CAPPB、图形软件、数据库、NCC、工作人员、硬件和软件D、主机、系统软件、CAM16、下列多项中不属于CAM工作范畴的内容是A、生产过程与管理B、应力、应边分析C、加工控制D、质量控制17、下列不属于制定零件族相拟标准方法的是A、特征码方法B、聚类分析法C、码域法D、特在住码域法18、CAD\CAM系统中，CAE是指A、计算机辅助设计B、计算机辅助制造C、计算机辅助工程D、计算机辅助工艺过程设计19、在对话框构件中,滚动条构件为A、buttohB、toggleC、imageD、slider20、现代机械工业中的所谓数控编程一般是指（）程序的编制。
焊工理论考试试题及答案aecaec
焊工考试试题（含答案）一、单项选择题1．利用焊接时施加一定外力而完成的焊接方法称为（）。
A.熔化焊B.钎焊C.压力焊【答案】C2．使用射吸式焊矩时，停止用火时应先关闭（），防止回火的产生。
A.氧气调节轮B.乙炔调节轮【答案】B3．埋弧焊适合于（）板的焊接。
A.1～2mm以下B.1～2mm以上C.随意【答案】A4．频率为（）的交流电对人体的伤害最大，是最危险的频率。
A.20～25HzB.25～300HzC.300～500Hz【答案】B5．人的健康状况不同，对触电的敏感度也不同，凡患有（）、肺病、神经系统疾病的人，触电伤害的程度都比较严重，因此一般不允许这类人员从事电焊作业。
A.胃病B.心脏病C.皮肤病【答案】B6．登高焊割作业时，使用的人字梯夹角为（）A.500±50B.400±50C.450±50D.600±50【答案】B7．发现电焊机着火应（）A.先拉闸断电后灭火B.先灭火后拉闸断电C.用水泼D.用泡沫灭火器【答案】A8．水下焊割时，在作业点的上方半径相当于（）的范围内，不得进行其他作业A.管长B.水深C.人高D.流速【答案】B9．只有掌握了安全生产（）知识,才能维护自己的合法安全生产权益不受侵害A.政策B.法规C.法律、法规D.操作技术【答案】C10．多台焊机的接零线应采用（）联方式接入零干线A.并B.串C.同D.多【答案】A11．焊接当中可燃容器发生爆炸属于（）。
A.化学爆炸B.物理爆炸C.核爆炸【答案】A12．因外力作用（火源），发生燃烧，移去火源仍能继续燃烧的最低温度，称为（）。
A.闪点B.燃点C.自燃点【答案】B13．在使用气体保护焊时，保护气瓶应直立放置，并与热源保持（）以外。
A.2mB.3mC.1m【答案】B14．使用乙炔作为焊割热源时，乙炔气的工作压力禁止超过表压（）Mpa 。
A.0.15、B 0.2、 C.0.35【答案】A15．在金属容器内使用照明灯的电压为（）A.12VB.36VC.24V【答案】A16．冬季使用石油气瓶如需加热，应采用（）400C以下温水加热A.暖气或火炉加热B.沸水加热【答案】A17．乙炔瓶着火时，不宜用（）灭火剂扑救。
铸造模具设计中的CAE技术应用考核试卷
B.材料的粘度
C.模具温度
D.浇注系统的设计
( )
三、填空题（本题共10小题，每小题2分，共20分，请将正确答案填到题目空白处）
1.在铸造模具设计中，CAE技术通常用来进行______、______和______等分析。
( )
2.铸造模具的______分析可以帮助预测铸件中的缺陷。
( )
A.材料的非线性行为
B.热应力的作用
C.铸件的几何复杂性
D.计算资源的限制
( )
12.以下哪些措施可以减少铸件中的缩孔和缩松？（）
A.优化浇注系统设计
B.控制模具温度
C.调整充型速度
D.使用高收缩率的材料
( )
13.在铸造模具CAE分析中，以下哪些参数对于评估铸件质量至关重要？（）
A.充型顺序
B.冷却速率
5.在充型分析中，浇注速度越快，铸件质量越好。（）
6.所有的铸造模具设计问题都可以通过CAE技术解决。（）
7.铸件的材料性质对铸造模具的冷却效果没有影响。（）
8.使用CAE技术可以在设计阶段预测并避免铸件的变形问题。（√）
9.铸造模具的CAE分析不需要考虑重力的影响。（）
10.在实际生产中，CAE分析结果可以作为模具设计的唯一依据。（）
9. ABC
10. AD
11. ABCD
12. ABC
13. ABCD
14. ABCD
15. ABCD
16. AB
17. ABCD
18. ABCD
19. ABC
20. ABCD
三、填空题
1.流动性、冷却、应力
2.模流
3.冷却
4.网格
5.材料性质、冷却系统
ABAQUSCAE典型例题1
ABAQUSCAE典型例题18、从主菜单中选择Instance →Translate ，选择Pine ，点击Done ，在CAE 警告信息栏中点击Yes 。
在提⽰栏输⼊(0,0,0)和(0,0,0.02)，敲回车。
在提⽰栏点击OK 。
最终的构形如右上图显⽰。
接下来，我们定义分析步，接触，边界条件以及加载。
⼀、定义分析步。
1、进⼊Step 模块，从主菜单中选择Step →Create ，命名这个分析步为Contact ，接受默认的Static, General ，点击Continue 。
在出现的Edit Step 对话框中，接受所有默认选择，并点击OK ，创建⼀个分析步。
2、重复上⼀步，创建⼀个分析步，命名为Load ，在Edit Step 对话框中，进⼊Incrementation ⼦选项，输⼊0.1为Initial Increment Size 。
点击OK ，完成分析步的创建。
3、为输出结果创建⼏何集，在主菜单选择Tools →Set →Create ，命名这个⼏何集为ndisp-output ，点击Continue 。
选择如左下图所⽰的点。
点击Done ，完成该步骤。
4、采⽤相同的技术，定义右上图所选的⾯为fixed-face-output ，所选的边为hole-output 。
5、从主菜单中选择Output →Field Output Requests →Manager ，从出现的对话框中选择F-output-1，点击Edit ，删除变量PE ，PEEQ 和PEMAG ，删除选择Forces/Reactions ，点击OK ，点击Dismiss 退出Field Output Requests Manager 。
6、从主菜单中选择Output →History Output Requests →Manager ，从出现的对话框中选择H-output-1，点击Edit ，在Domain 中选择Set name ，并选择ndisp-output ，去掉Energy 选项，输⼊U1，U2，U3。
