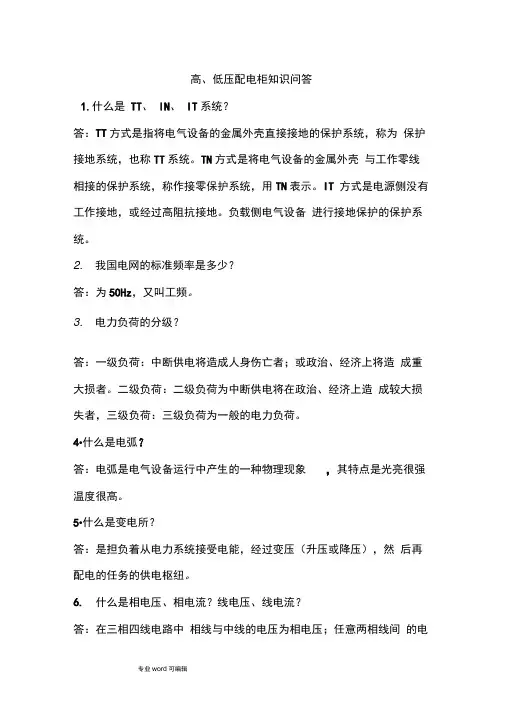

低压配电（柜）基础知识

国家注册高级电气工程师编制：赵前防

有关成套设备型号含义：

低压BSL：B表示低压；S表示双面维护；L表示动力。GGD：G1表示交流低压配电屏；G2表示元件固定、固定接线；D表示电力用柜。

动力箱XL—10，X—箱式结构；L—动力配电；F—防尘；M—照明；R—嵌入式；W—户外。

GG—1A，GG：固定式高压开关柜。

XGN：X—箱式开关柜；G—固定式；N—户内装置。

有关国家标准含义：

GB—国家标准；JG—建筑工业标准；DL—电力工业标准；JB—机械工业标准。

SDJ—水力工业标准。

在成套配电系统中，工作与控制的电压有交流（AC）直流（DC）之区分，“J、Z”、AC、DC、（+、—），交流额定电压有380V、220V、10KV、6KV，简称低压、高压。电路图有一次系统图、电器平面布置图、控制保护图（又称原理图）、二次接线安装图，我们作为参与生产、安装成套产品者应该知道、懂得、熟悉系统中大部分图形、文字、符号、代号、作用与功能、含义。

在电气施工图中常用的符号含义：

U：电压，单位“V”

I：电流，单位“A”

R：电阻，单位“Ω”

U：额定电压

UE：额定工作电压

UI：额定绝缘电压

UC：额定辅助电路电压

IE：额定工作电流

I：电流瞬时值

ICW：额定短时耐变电流

COSΦ：功率因素

AC：交流

DC：直流

IP：外壳防护等级

PE：保护导体

N：中性导体

PEN：接地的中性导体

安全工作电压：50V

安全工作电流：30MA

安全工作电阻：1700Ω

安全色标及常用的按钮、指示灯、导线颜色：成套基础知识：

1、什么叫额定电压？

设备所标的并与电力系统某些有关运行特性的相间电压的有效值。

2、什么叫相间额定工作电压？

在规定条件下，保证电器正常工作的电压值。

3、什么叫额定绝缘电压？

在规定条件下，用来度量电器及其部件的不同电位部分的绝缘强度、电器间隙和爬电距离的名义电压值，除非另有规定，此值为电器的最大额定工作电压。

4、什么叫额定电流？

开关设备在规定条件下，可以长期通过的工作电流值。

5、什么叫额定工作电流？

在规定条件下，保证电器正常工作的电流值。

6、什么是直流电？

直流电指电流方向一定，且大小不变的电流，如干电池。

7、什么叫交流电？

是指方向、大小随时间变化的电流。

8、什么叫电流？

物体内的电子在电场的作用下，有规则地向一个方向移动，就形成了电流。电流“I”表示。电流强度在数值上等于1秒钟内通过导线截面的电量的大小，通常用安培“A”表示，A、KA、mA、uA是不同单位的表示方法。暖通南社

9、什么叫电压？

水要有水位才流动，与此相似，要使电荷作用有规则的移动，必须在电路两端有一个电位差，这就称为电压，用符号“U”表示，数值通常用伏特“V”表示，有V、KV、mV、uV等几个单位表示。

一个电源（发电机、电池）能够使电流持续不断沿着电路流动，就是因为它能使电路两端产生和维持电位差的能力就叫电源的电动势，用“E”表示；单位“V”，关系电流的大小，与电阻两端的电压高低成正比，与电阻的大小成反比。

10、什么是欧姆定律？

R＝U/I；式中：U：电压，R：电阻，I：电流，即回路中的电压与电流的比值。

U＝I×R；I＝U/R；R＝U/I

11、什么叫节点？

三个或二个以上电路、元件的会交点叫节点。

12、什么叫支路？

两个节点间的电路叫支路。

13、什么叫回路？

任意一个闭合的电路叫回路。

14、什么叫主回路？

开关设备中预定关合和开断电路的所有导电部分。

15、什么叫控制回路？

开关设备中，除主回路外，接入开、关；合、分闸操作回路的所有导电部分。

16、什么叫辅助回路？

开关设备中，除主回路和控制回路以外回路中所有导电部分。

17、什么叫短路？短路会造成什么后果？

如果电源通向负载的两根导线不经过负载而相互直接接通，就发生了电源被短路的情况。

因短路电流比正常工作电流大得多，这样大的电流能导致电气设备的过热，甚至烧毁电气设备，引起火灾。同时，短路电流还会产生很大的电动力，造成电气设备损坏，严重的断路事故甚至还会破坏电力系统的稳定，所以对运行中的电气设备应采取一定的保护措施，如安装自动开关，熔断器等。

18、什么是三相电路的中性电？什么是三相三线制供电？什么是三相四线制供电？

要把电源的三相绕阻联结成星形，必须遵守一定的联结规则。

这个规则就是把三根绕阻的X、Y、Z连在一起（见下图），这点就叫做发电机的中性点，通常又叫零点。

三相电源的星形接法：

星形或三角形接线的三相交流系统中，用三根导线传输电能的方式，叫三相三线制供电。三根导线分别接在星形或三角形接线的端点A、B、C。

三相电源的三角形接法：

三相交流星形（也叫“Y接”）系统中，用四根导线传输电能的方式，叫三相四线制供电。其中三根导线接在三相的端点A、B、C，一根导线接在中性点0。

19、什么叫继电器？什么叫控制继电器？什么叫保护继电器？

继电器是当输入量（或激励量）满足某些规定条件时，能在一个或多个电气输出电路中产生预定跃变的一种器件。

控制继电器是用于控制、操作电路或传递信息的一种继电器。

保护继电器是指单独或者与其它继电器组合在一起构成某个保护装置的一种电气量度继电器。保护继电器反映被保护对象的异常情况，按预定要求动作，警报信号或切除故障。

20、电流继电器有什么用途？常用的型号有哪些？
