园林制图期末试卷
合集下载
相关主题
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
期末考试试

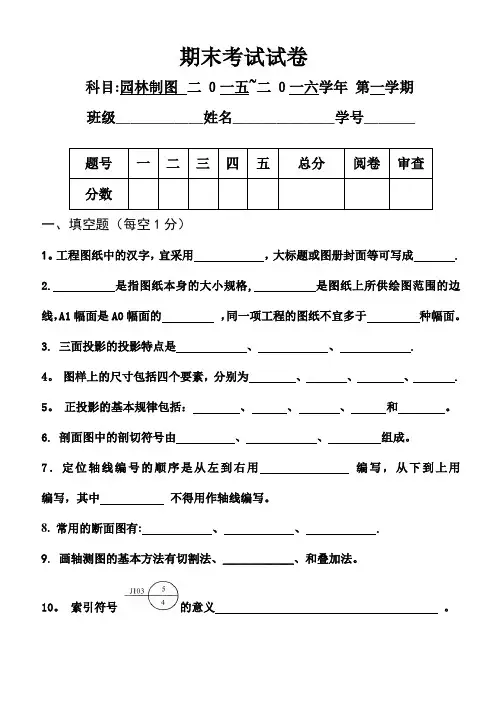

卷 科目:园林制图 二?0一五~二?0一六学年 第一学期
班级____________姓名______________学号_______
题号
一 二 三 四 五 总分 阅卷 审查 分数
一、填空题(每空1分)
1.工程图纸中的汉字,宜采用 ,大标题或图册封面等可写成 。
2. 是指图纸本身的大小规格, 是图纸上所供绘图范围的边线,A1幅面是A0幅面的 ,同一项工程的图纸不宜多于 种幅面。
3. 三面投影的投影特点是 、 、 。
4. 图样上的尺寸包括四个要素,分别为 、 、 、 。
5. 正投影的基本规律包括: 、 、 、 和 。
6. 剖面图中的剖切符号由 、 、 组成。
7.定位轴线编号的顺序是从左到右用 编写,从下到上用 编写,其中 不得用作轴线编写。
8. 常用的断面图有: 、 、 。
9. 画轴测图的基本方法有切割法、____________、和叠加法。
10. 索引符号 的意义 。
二、按要求作图 (每题8分)
2. 过M 点做一水平线MN ,到 H 面距离为20cm ,MN 与V 面
倾角为45度,两端点20=∆Y cm 。
3. 补全平面的第三投影,并判别此平面为什么面。
1. 已知点A 到三投影面的距离
均为10cm ,点B 在H 面上,且点
B 在点A 正前方10cm ,正左方15cm ,完成A 、B 两点的三面投影。
答:面
4.补画立体第三视图,并求表面上各点的另外两个投影(保留作图辅助线)。
三、已知:如图所示,某形体的H面和V面投影,求作形体的正等测图。(10分)
z
x
y
四、补下面形体的第三面投影(每题10分)
1.
2.
五.绘制1-1剖面图(10分)
