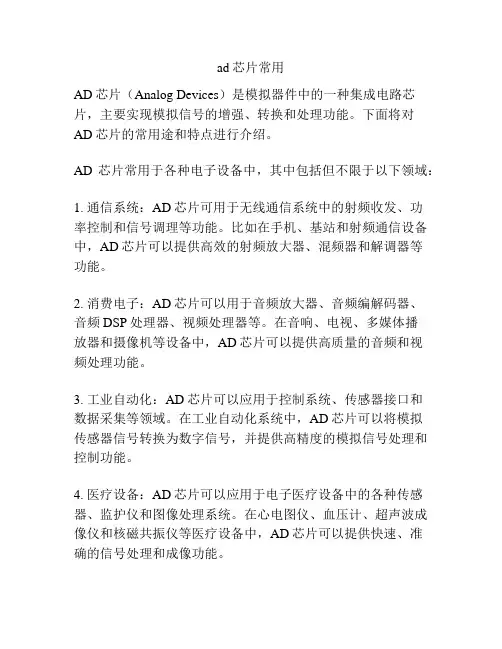

ad芯片常用AD芯片（Analog Devices）是模拟器件中的一种集成电路芯片，主要实现模拟信号的增强、转换和处理功能。

下面将对AD芯片的常用途和特点进行介绍。

AD芯片常用于各种电子设备中，其中包括但不限于以下领域：1. 通信系统：AD芯片可用于无线通信系统中的射频收发、功率控制和信号调理等功能。

比如在手机、基站和射频通信设备中，AD芯片可以提供高效的射频放大器、混频器和解调器等功能。

2. 消费电子：AD芯片可以用于音频放大器、音频编解码器、音频DSP处理器、视频处理器等。

在音响、电视、多媒体播放器和摄像机等设备中，AD芯片可以提供高质量的音频和视频处理功能。

3. 工业自动化：AD芯片可以应用于控制系统、传感器接口和数据采集等领域。

在工业自动化系统中，AD芯片可以将模拟传感器信号转换为数字信号，并提供高精度的模拟信号处理和控制功能。

4. 医疗设备：AD芯片可以应用于电子医疗设备中的各种传感器、监护仪和图像处理系统。

在心电图仪、血压计、超声波成像仪和核磁共振仪等医疗设备中，AD芯片可以提供快速、准确的信号处理和成像功能。

5. 汽车电子：AD芯片可以应用于汽车电子系统中的传感器、电机控制和车载娱乐等领域。

比如在汽车发动机控制单元（ECU）、防抱死制动系统（ABS）和车载娱乐系统中，AD芯片可以提供高性能的模拟信号处理和控制功能。

AD芯片的特点主要有以下几点：1. 高精度：AD芯片具有高分辨率、低噪声和低失真的特点，可以提供高精度的模拟信号处理和转换能力。

这对于需要高质量、准确度和可靠性的应用场景非常重要。

2. 多功能：AD芯片集成了多种功能单元，包括模拟信号放大器、滤波器、混频器、数据转换器和数字信号处理器等。

这些功能单元可以直接集成到一颗芯片上，方便设计和使用。

3. 低功耗：AD芯片采用先进的工艺和设计技术，可以实现低功耗的模拟信号处理和转换。

这对于需要长时间运行的电池供电和低功耗要求的应用场景非常适用。

《常用ADC芯片简介》

常用ADC芯片简介各种类型的单片集成ADC有很多种，读者可根据自己的要求参阅手册进行选择。

这里主要介绍两种集成ADC和一个应用实例。

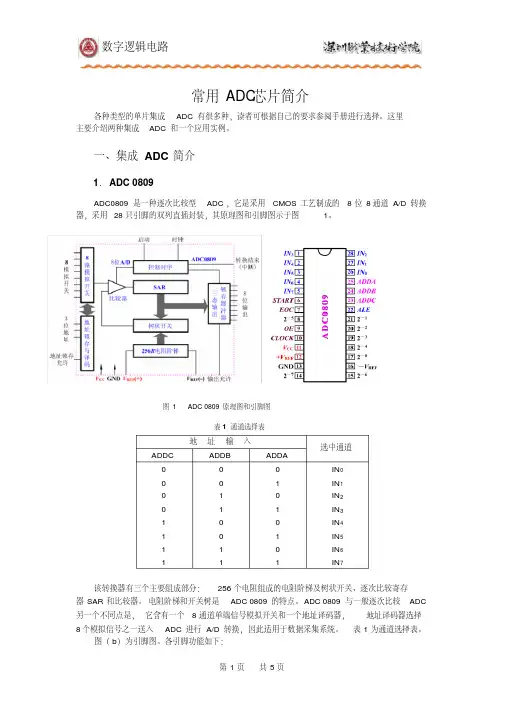

一、集成ADC简介1．ADC 0809ADC0809是一种逐次比较型ADC，它是采用CMOS工艺制成的8位8通道A/D转换器，采用28只引脚的双列直插封装，其原理图和引脚图示于图1。

表1通道选择表地址输入选中通道ADDC ADDB ADDA0 0 0 0 1 1 1 1 011111111IN0IN1IN2IN3IN4IN5IN6IN7该转换器有三个主要组成部分：256个电阻组成的电阻阶梯及树状开关、逐次比较寄存器SAR和比较器。

电阻阶梯和开关树是ADC 0809的特点。

ADC 0809与一般逐次比较ADC 另一个不同点是，它含有一个8通道单端信号模拟开关和一个地址译码器，地址译码器选择8个模拟信号之一送入ADC进行A/D转换，因此适用于数据采集系统。

表1为通道选择表。

图（b）为引脚图。

各引脚功能如下：图1 ADC 0809原理图和引脚图（1）IN 0 ~ IN 7是8路模拟输入信号；（1）ADDA 、ADDB 、ADDC 为地址选择端；（2）2-1～2-8为变换后的数据输出端；（3）START （6脚）是启动输入端，输入启动脉冲的下降沿使ADC 开始转换。

脉冲宽度要求大于100ns ；（4）ALE （22脚）是通道地址锁存输入端。

当ALE 上升沿来到时，地址锁存器可对ADDA 、ADDB 、ADDC 锁定，为了稳定锁存地址，即在ADC 转换周期内模拟多路器稳定地接通在某一通道，ALE 脉冲宽度应大于100ns 。

下一个ALE 上升沿允许通道地址更新。

实际使用中，要求ADC 开始转换之前地址就应锁存，所以通常将ALE 和START 连在一起，使用同一个脉冲信号，上升沿锁存地址，下降沿启动转换。

（5）OE （9脚）为输出允许端，它控制ADC 内部三态输出缓冲器。

当OE= 0时，输出端为高阻态，当OE=1时，允许缓冲器中的数据输出。

常用AD芯片介绍

常用AD芯片介绍AD芯片是指模数转换芯片（Analog-to-Digital Converter），主要用于将模拟信号转换为数字信号。

它在现代电子设备中扮演着极为重要的角色，并广泛应用于通信、医疗、工业控制、汽车电子以及消费电子等领域。

下面将介绍几种常用的AD芯片。

1.AD7780：AD7780是一款高精度、低功耗的24位模数转换器。

它具有灵活的配置选项，可用于多种测量应用，如温度、压力、力量和湿度传感器。

AD7780能够提供高达23.8位的有效分辨率，具有低噪声和低漂移性能。

该芯片还提供了多种接口选项，如SPI接口和串行接口数据格式，以满足不同系统的需要。

2.AD7671：AD7671是一款12位的高速模数转换器。

它具有高采样率和低功耗的特点，能够提供高达1MSPS的转换速率。

AD7671还具有低失真、高信噪比和快速响应等优点，适用于高速数据采集和信号处理应用。

该芯片还提供了多种输入范围和接口选项，以满足不同应用场景的需求。

3.AD7903：AD7903是一款8位的高速模数转换器。

它具有高速采样率和低功耗的特点，能够提供高达20MSPS的转换速率。

AD7903还具有低功耗和小封装等优点，适用于便携式和嵌入式应用。

该芯片还配备了内部参考电压和自校准电路，提高了转换的精度和稳定性。

4.AD7175-2：AD7175-2是一款高精度、低功耗的24位模数转换器。

它具有内置低噪声放大器和可编程增益放大器，能够适应不同信号强度的测量需求。

AD7175-2具有极低的失真和漂移性能，能够提供高达23.8位的有效分辨率。

该芯片还支持多种接口选项，如SPI接口和I²C接口，以方便与其他外围设备的连接。

5.AD7760：AD7760是一款高精度、低功耗的24位模数转换器。

它能够提供高达256kSPS的转换速率，并具有低噪声和低漂移性能。

AD7760还具有自动校准和过采样滤波器等功能，提高了转换的精度和稳定性。

目前常用的AD芯片（TI公司）

⽬前常⽤的AD芯⽚（TI公司）⽬前AD/DA的常⽤芯⽚介绍：TI公司AD/DA器件：1)TLC548/549TLC548和TLC549是以8位开关电容逐次逼近A/D转换器为基础⽽构造的CMOSA/D转换器。

它们设计成能通过3态数据输出与微处理器或外围设备串⾏接⼝。

TLC548和TLC549仅⽤输⼊/输出时钟和芯⽚选择输⼊作数据控制。

TLC548的最⾼I/OCLOCK 输⼊频率为2.048MHz,⽽TLC549的I/OCLOCK输⼊频率最⾼可达1.1MHz。

TLC548和TLC549的使⽤与较复杂的TLC540和TLC541⾮常相似；不过，TLC548和TLC549提供了⽚内系统时钟，它通常⼯作在4MHz且不需要外部元件。

⽚内系统时钟使内部器件的操作独⽴于串⾏输⼊/输出端的时序并允许TLC548和TLC549象许多软件和硬件所要求的那样⼯作。

I/OCLOCK和内部系统时钟⼀起可以实现⾼速数据传送，对于TLC548为每秒45,500次转换，对于TLC549为每秒40,000次的转换速度。

TLC548和TLC549的其他特点包括通⽤控制逻辑，可⾃动⼯作或在微处理器控制下⼯作的⽚内采样-保持电路，具有差分⾼阻抗基准电压输⼊端，易于实现⽐率转换(ratiometricconversion).定标(scaling)以及与逻辑和电源噪声隔离的电路。

整个开关电容逐次逼近转换器电路的设计允许在⼩于17µs的时间内以最⼤总误差为±0.5最低有效位(LSB)的精度实现转换。

2)TLV5616TLV5616是⼀个12位电压输出数模转换器(DAC),带有灵活的4线串⾏接⼝，可以⽆缝连接TMS320.SPI.QSPI和Microwire串⾏⼝。

数字电源和模拟电源分别供电，电压范围2.7～5.5V。

输出缓冲是2倍增益rail-to-rail输出放⼤器，输出放⼤器是AB类以提⾼稳定性和减少建⽴时间。

rail-to-rail输出和关电⽅式⾮常适宜单电源。

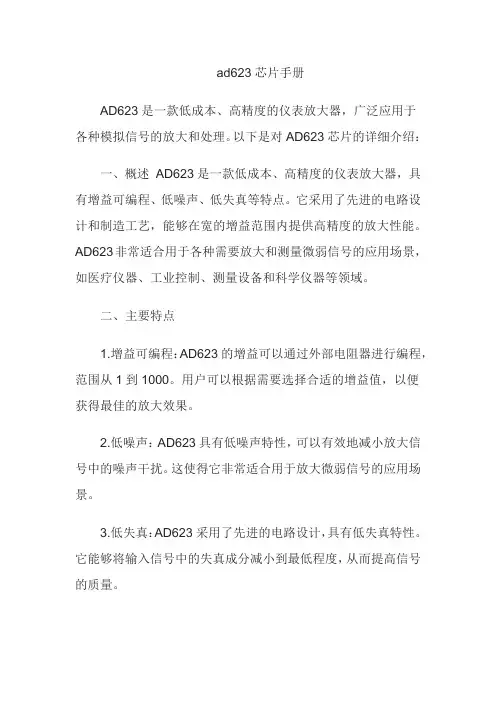

ad623芯片手册

ad623芯片手册AD623是一款低成本、高精度的仪表放大器，广泛应用于各种模拟信号的放大和处理。

以下是对AD623芯片的详细介绍：一、概述AD623是一款低成本、高精度的仪表放大器，具有增益可编程、低噪声、低失真等特点。

它采用了先进的电路设计和制造工艺，能够在宽的增益范围内提供高精度的放大性能。

AD623非常适合用于各种需要放大和测量微弱信号的应用场景，如医疗仪器、工业控制、测量设备和科学仪器等领域。

二、主要特点1.增益可编程：AD623的增益可以通过外部电阻器进行编程，范围从1到1000。

用户可以根据需要选择合适的增益值，以便获得最佳的放大效果。

2.低噪声：AD623具有低噪声特性，可以有效地减小放大信号中的噪声干扰。

这使得它非常适合用于放大微弱信号的应用场景。

3.低失真：AD623采用了先进的电路设计，具有低失真特性。

它能够将输入信号中的失真成分减小到最低程度，从而提高信号的质量。

4.宽电源电压范围：AD623可以在较宽的电源电压范围内工作，范围从±2.5V到±18V。

这使得它非常适合用于各种不同的电源配置中。

5.兼容TTL/CMOS输入/输出：AD623的输入和输出兼容TTL/CMOS电平，这使得它能够与各种不同的数字电路和微控制器等器件进行无缝连接。

三、应用场景1.医疗仪器：AD623的低噪声和高精度特性使得它非常适合用于医疗仪器中，如心电图机、血压计和血氧仪等设备。

2.工业控制：在工业控制领域中，AD623可以用于各种传感器信号的放大和处理，如压力传感器、温度传感器和流量传感器等。

3.测量设备：在测量设备中，如示波器、频谱分析仪和信号发生器等设备中，AD623可以用于放大微弱信号和提高信号的质量。

4.科学仪器：在科学研究中，如物理实验、化学分析和生物学研究中，AD623可以用于放大和测量各种微。

16位ad芯片

16位ad芯片16位AD芯片是一种集成电路芯片，可以将模拟信号转换为数字信号。

AD芯片是模数转换器（ADC）的一种，它可以将连续变化的模拟电信号转换成相应的数字代码，以便于数字系统的处理和存储。

16位表示该芯片可以将模拟信号转换为16位的数字代码，具有较高的分辨率和精度。

16位AD芯片具有以下特点和应用：1. 高分辨率和精度：与较低位数的AD芯片相比，16位AD芯片具有更高的分辨率和精度，可以更准确地转换模拟信号，并提供更精细的数字表示。

这在一些对精度要求较高的应用中尤为重要，如音频处理、传感器数据采集等。

2. 宽动态范围：16位AD芯片具有更宽的动态范围，可以更好地处理高幅度的模拟信号。

这对于需要同时处理较小和较大信号的应用非常重要，如音频录制设备、高精度测量仪器等。

3. 快速采样速率：16位AD芯片通常具有较高的采样速率，可以更快地将模拟信号转换为数字信号。

这对于需要实时响应和高速数据处理的应用非常重要，如高速通信系统、雷达信号处理等。

4. 低功耗和集成度高：随着半导体技术的进步，16位AD芯片的功耗和集成度都得到了不断优化。

现代的16位AD芯片通常采用低功耗设计，并集成了许多额外的功能和接口，如数字滤波器、温度传感器、UART等，以提供更多的应用灵活性和便利性。

5. 广泛应用：16位AD芯片在许多领域都有广泛的应用。

其中包括音频和音乐设备、医疗仪器、工业控制系统、自动化设备、仪器仪表、通信设备等。

它们可以用于信号采集、传感器数据处理、音频信号采集和处理、图像处理等方面。

总的来说，16位AD芯片是一种高精度、高性能的模数转换器，具有较高的分辨率、宽动态范围和快速采样速率。

它在许多领域都有广泛的应用，并且随着半导体技术的不断进步，其性能和功能也在不断提升。

常用ADC芯片简介.

使ADC开始转换。脉冲宽度要求大于100ns ；（5）ALE（22脚）是通道地址锁存输入端。当ALE上升沿来
到时，地址锁存器可对ADDA、ADDB、ADDC锁定，（6）OE（9脚）为输出允许端，它控制ADC内部三态输出缓
冲器。当OE= 0时，输出端为高阻态，当OE=1时，允许缓冲器中的数据输出；（7）EOC（7脚）是转换结束信号，由ADC内部控制逻辑电路产生。EOC= 0表示转换正在进行，EOC=1表示转换已经结束。
（8） CL0CK：时钟信号
ADC0809功能分析
转ቤተ መጻሕፍቲ ባይዱ有以下几步：
1. ALE 信号上升沿有效，锁存地址并选中相应通道。
2. START下降沿有效，开始进行转换， START 在A/D 转换期间为低电平。
3. EOC信号输出高电平，表示转换结束。
4. OE信号高电平有效，允许输出转换结果。
数字逻辑电路
常用ADC芯片简介
常用集成ADC简介
— ADC 0809
ADC0809是一个8位8通道的AD转换器。
C BA
000 001 010 011 100 101 110 111
选择的通道
IN0 IN1 IN2 IN3 IN4 IN5 IN6 IN7
ADC0809功能分析
引脚功能：
（1）IN0 ～ IN7是8路模拟输入信号；（2）ADDA、ADDB、ADDC为地址选择端；（3） 2-1～2-8为变换后的数据输出端；（4）START（6脚）是启动输入端，输入启动脉冲的下降沿

目前AD-DA的常用芯片简介

目前AD/DA的常用‎芯片简介目前AD/DA的常用‎芯片简介产AD/DA的主要‎厂家有AD‎I、TI、BB、PHILI‎P、MOTOR‎O LA等，武汉力源公‎司拥有多年‎从事电子产‎品的经验和‎雄厚的技术‎力量支持，已取得排名‎世界前列的‎模拟IC生‎产厂家AD‎I、TI公司代‎理权，经营全系列‎适用各种领‎域/场合的AD‎/DA器件。

1. AD公司A‎D/DA器件w‎AD公司生‎产的各种模‎数转换器(ADC)和数模转换‎器(DAC)(统称数据转‎换器)一直保持市‎场领导地位‎，包括高速、高精度数据‎转换器和目‎前流行的微‎转换器系统‎（Micro‎C onve‎r ters‎T M )。

1）带信号调理‎、1mW功耗‎、双通道16‎位AD转换‎器：AD770‎5AD770‎5是AD公‎司出品的适‎用于低频测‎量仪器的A‎D转换器。

它能将从传‎感器接收到‎的很弱的输‎入信号直接‎转换成串行‎数字信号输‎出，而无需外部‎仪表放大器‎。

采用Σ-Δ的ADC‎，实现16位‎无误码的良‎好性能，片内可编程‎放大器可设‎置输入信号‎增益。

通过片内控‎制寄存器调‎整内部数字‎滤波器的关‎闭时间和更‎新速率，可设置数字‎滤波器的第‎一个凹口。

在+3V电源和‎1MHz主‎时钟时， AD770‎5功耗仅是‎1mW。

AD770‎5是基于微‎控制器（MCU）、数字信号处‎理器（DSP）系统的理想‎电路，能够进一步‎节省成本、缩小体积、减小系统的‎复杂性。

应用于微处‎理器（MCU）、数字信号处‎理（DSP）系统，手持式仪器‎，分布式数据‎采集系统。

2）3V/5V CMOS信‎号调节AD‎转换器：AD771‎4AD771‎4是一个完‎整的用于低‎频测量应用‎场合的模拟‎前端，用于直接从‎传感器接收‎小信号并输‎出串行数字‎量。

它使用Σ-Δ转换技术‎实现高达2‎4位精度的‎代码而不会‎丢失。

输入信号加‎至位于模拟‎调制器前端‎的专用可编‎程增益放大‎器。

常用AD转换芯片型号列表

常用AD转换芯片型号列表型号产品描述AD1380JD 16位 20us高性能模数转换器(民用级)AD1380KD 16位 20us高性能模数转换器(民用级)AD1671JQ 12位 1.25MHz采样速率带宽2MHz模数转换器(民用级) AD1672AP 12位 3MHz采样速率带宽20MHz单电源模数转换器(工业级) AD1674JN 12位100KHz采样速率带宽500KHz模数转换器(民用级) AD1674AD 12位 100KHz采样速率带宽500KHz模数转换器(工业级) AD202JN 小型2KHz隔离放大器(民用级)卧式AD202JY 小型2KHz隔离放大器(民用级)立式AD204JN 小型5KHz隔离放大器(民用级)卧式AD22100KT 带信号调理比率输出型温度传感器AD22105AR 可编程温控开关电阻可编程温度控制器 SOIC AD261BND-1 数字隔离放大器AD2S99AP 可编程正弦波振荡器(工业级) PLCC AD420AN-32 16位单电源 4-20mA输出数模转换器(工业级)DIP AD420AR-32 16位单电源 4-20mA输出数模转换器(工业级)SOIC AD421BN 16位环路供电符合HART协议 4-20mA输出数模转换器(工业级)DIP AD421BR 16位环路供电符合HART协议 4-20mA输出数模转换器(工业级)SOIC AD515AJH 低价格，低偏置电流，高输入阻抗运放(民用级) TO-99AD515ALH 低价格，低偏置电流，高输入阻抗运放(民用级) TO-99 AD517JH 低失调电压，高性能运放 (民用级) TO-99 AD518JH 宽带，低价格运放(民用级) TO-99 AD521JD 电阻设置增益精密仪表放大器(民用级)DIPAD524AD 引脚设置增益高精度仪表放大器(工业级)DIP AD526BD 软件编程仪表放大器(工业级)DIPAD526JN 软件编程仪表放大器(民用级)DIPAD532JH 模拟乘法器(民用级)TO-99AD534JD 模拟乘法器(民用级)DIPAD534JH 模拟乘法器(民用级)TO-99AD536AJH 集成真有效值直流转换器(民用级)TO-99 AD536AJD 集成真有效值直流转换器(民用级)DIPAD536AJQ 集成真有效值直流转换器(民用级)DIPAD537JH 150KHZ集成压频转换器(民用级)TO-99AD537SH 150KHZ集成压频转换器(军用级)TO-99AD538AD 单片实时模拟乘法器(工业级)DIPAD539JN 宽带双通道线性乘法器(民用级)DIPAD542JH 低价格，低偏置电流，高输入阻抗运放(民用级) TO-99 AD545ALH 低偏置电流，高输入阻抗运放(民用级) TO-99 AD546JN 静电计放大器(民用级)DIP AD547JH 低价格，低偏置电流，高输入阻抗运放(民用级) TO-99 AD548JN 精密 BiFET输入运放(民用级)DIPAD549JH 低偏置电流，高输入阻抗运放(民用级) TO-99 AD549LH 低偏置电流，高输入阻抗运放(民用级) TO-99 AD5539JN 高速运放(民用级)DIP AD557JN 微处理器兼容完整7位电压输出数模转换器(民用)DIP AD558JN 微处理器兼容完整8位电压输出数模转换器(民用)DIP AD565AJD 12位 0.25us电流输出数模转换器(民用)DIP AD568JQ 12位超高速电流输出数模转换器(民用)DIP AD569JN 16位 3us电流输出数模转换器(民用)DIP AD570JD/+ 8位 25us模数转换器(民用)DIP AD574AJD 12位 25us模数转换器(民用)DIP AD574AKD 12位 25us模数转换器(民用)DIP AD578KN 12位 3us模数转换器(民用)DIPAD580JH 精密 2.5V电压基准源(民用级)TO-52 AD580LH 精密 2.5V电压基准源(民用级)TO-52 AD581JH 精密 10V电压基准源(民用级)TO-5 AD582KD 0.7us采样保持放大器(民用)DIPAD584JH 引脚设置输出电压基准源(民用级)TO-99 AD584JN 引脚设置输出电压基准源(民用级)DIP AD585AQ 3us采样保持放大器(工业级)DIPAD586JN 精密 5V电压基准源(民用级)DIP。

8位ad芯片

8位ad芯片AD芯片是模拟数字转换芯片的简称，指的是能够将模拟信号转换为数字信号的集成电路芯片。

AD芯片在现代电子设备中应用广泛，包括通信设备、娱乐设备、工业设备等等。

这篇文章将会详细介绍8位AD芯片的基本原理、应用领域以及技术特点等内容，以便于更好地理解和应用该种集成电路芯片。

8位AD芯片被广泛应用于各种需要进行模拟信号转换的场景。

它具有8位宽的数据线，能够将模拟信号转换为8位的数字信号，并通过总线传输给其他的数字电路进行处理。

在实际应用中，利用8位AD芯片可以进行各种形式的数据采集、信号测量等工作，为后续的数据处理提供了必要的输入。

8位AD芯片的工作原理主要基于模拟信号的采样和量化。

在工作过程中，首先需要将模拟信号进行采样，即对其进行周期性的离散采样。

采样后，还需要对采样值进行量化处理，将其转换为离散的数字信号。

量化处理的精度取决于AD芯片的分辨率，8位AD芯片的分辨率为2^8，即256个离散的数值。

8位AD芯片的应用领域非常广泛，下面列举几个常见的应用场景。

首先是通信领域，例如手机、无线电和卫星通信等设备中广泛使用了AD芯片来进行信号的接收和发送。

其次是娱乐领域，例如音频、视频设备中的信号采集和处理都离不开AD芯片的支持。

此外，在工业控制、医疗设备、汽车电子等领域也都需要8位AD芯片进行模拟信号的转换。

8位AD芯片的技术特点主要包括分辨率、采样速率、失真度等方面。

首先是分辨率，8位AD芯片的分辨率较低，限制了其对信号的精确度。

其次是采样速率，采样速率决定了AD芯片对信号变化的响应能力，较高的采样速率可以提高信号的还原度。

最后是失真度，失真度是衡量AD芯片性能的指标之一，包括噪音、非线性失真等方面。

总结来说，8位AD芯片是一种常见的模拟数字转换芯片，具有广泛的应用场景和重要的工作原理。

它能够将模拟信号转换为数字信号，并通过总线传输给其他的数字电路进行处理。

8位AD芯片在通信、娱乐和工业等领域都有广泛应用，其技术特点包括分辨率、采样速率和失真度等方面。

ad系列芯片

ad系列芯片AD 系列芯片是美国ADI（Analog Devices Inc.）公司推出的一种高性能、低功耗的模拟集成电路芯片系列。

该系列芯片广泛应用于通信、医疗、工业自动控制、消费电子等领域，具有极高的稳定性、精度和可靠性。

下面将对 AD 系列芯片的特点和应用进行详细介绍。

AD 系列芯片的特点：1. 高精度：AD 系列芯片具有较高的分辨率和精度，可以实现微小信号的精确测量和处理。

其内部集成了高精度的模拟-数字转换器（ADC）和数字-模拟转换器（DAC），可实现模拟信号到数字信号和数字信号到模拟信号的转换。

2. 低功耗：AD 系列芯片采用先进的低功耗技术，具有较低的静态功耗和动态功耗。

这使得它们适合于移动设备和电池供电的应用，可以延长设备的使用时间。

3. 宽工作电压范围：AD 系列芯片具有较宽的工作电压范围，可以适应不同的工作环境和电源条件。

这使得它们能够适应各种应用场景的需求，提高了芯片的灵活性和通用性。

4. 强抗干扰能力：AD 系列芯片具有较高的抗干扰能力，能够有效抵抗来自功率电网、电磁场和其他外部干扰源的干扰。

这使得它们能够在复杂的电磁环境下，保持稳定的性能。

5. 多功能：AD 系列芯片集成了丰富的功能模块和接口，如模拟输入/输出、数字输入/输出、时钟电源管理、通信接口等。

这使得它们可以实现多种功能，满足不同应用的需求。

AD 系列芯片的应用：1. 通信：AD 系列芯片在通信领域广泛应用，可用于无线通信基站、光纤通信、卫星通信等设备。

它们可以实现高速数据通信、信号处理和调制解调等功能。

2. 医疗：AD 系列芯片在医疗设备中有重要应用，如心电图机、血压测量仪、体温计等。

这些芯片能够准确测量生物信号，并提供高质量的信号处理和分析功能。

3. 工业自动控制：AD 系列芯片被广泛用于工业自动控制系统，如温度传感器、压力传感器、流量计等设备。

它们可以实时监测和控制工业过程参数，提高生产效率和产品质量。

4. 消费电子：AD 系列芯片在消费电子产品中有广泛应用，如智能手机、平板电脑、音频设备等。

ADC0809芯片介绍

ADC0809芯⽚介绍1、 ADC0809芯⽚介绍● 8位逐位逼近式A/D 转换器●分辨率为1/ 28 ≈0.39 %●模拟电压转换范围是 0 - +5 V(对应A/D 转换值为00—FFH 。

●标准转换时间为100 s ●采⽤28脚双⽴直插式封装引脚结构IN7~IN0：8条模拟量输⼊通道地址输⼊和控制线：4条 ? 数字量输出及控制线：11条 ? 电源线及其他：5条2、 ADC0809与8051的硬件接⼝电路程序清单： ? ORG0000HLJMP STAD8 ORG 0003HLJMP INADR ORG 0100HSTAD8: MOV R0,#30HMOV DPTR ，#0000H ? MOV R7,#08HSETB EASETB EX0 ；开外中断1MOVX @DPTR ，A ；启动A/D 转换 ? L1： SJMP L1 ；等待中断 ?中断服务程序：ORG 0200H；外中断1的⼊⼝地址INADR: MOVX A ，@DPTR ；读取A/D 转换数据 ? MOV @R0，A ；存储数据 ? INC R0 ? INC DPRT ? MOVX @DPTR ，A ? DJNZ R7,LOOPCLR EX0 LOOP: RETI ；中断返回2.3.2 AD574 1）、引脚功能 ——读出和转换控制信号，当 =0时，启动A /D 转换；当时，允许读转换值。

A 0——转换和读字节选择信号。

决定转换位数时：A 0=0，进⾏12位A /D 转换；A 0=1，进⾏8位A /D 转换。

读12位转换结果时：A 0=0，读取转换结果中的⾼8位数据；A 0=1，读取低4位数据。

——A/D 转换值输出控制端。

当时，12位转换值并⾏输出；当时，转换值按双8位形式输出。

STS ——转换状态输出信号。

启动A/D 转换后STS=1，表⽰转换正在进⾏；A/D 转换结束，STS=0。

可以⽤它向CPU 发出中断请求信号，或供CPU 查询⽤。

专用型高精度24位AD转换器芯片HX711说明

HX711称重传感器专用模拟/数字（A/D）转换器芯片简介：HX711是一款专为高精度称重传感器而设计的24位A/D转换器芯片。

与同类型其它芯片相比，该芯片集成了包括稳压电源、片内时钟振荡器等其它同类型芯片所需要的外围电路，具有集成度高、响应速度快、抗干扰性强等优点。

降低了电子秤的整机成本，提高了整机的性能和可靠性。

该芯片与后端MCU芯片的接口和编程非常简单，所有控制信号由管脚驱动，无需对芯片内部的寄存器编程。

输入选择开关可任意选取通道A或通道B，与其内部的低噪声可编程放大器相连。

通道A的可编程增益为128或64，对应的满额度差分输入信号幅值分别为±20mV或±40mV。

通道B则为固定的32增益，用于系统参数检测。

芯片内提供的稳压电源可以直接向外部传感器和芯片内的A/D转换器提供电源，系统板上无需另外的模拟电源。

芯片内的时钟振荡器不需要任何外接器件。

上电自动复位功能简化了开机的初始化过程。

特点：两路可选择差分输入片内低噪声可编程放大器，可选增益为64 和128片内稳压电路可直接向外部传感器和芯片内A/D 转换器提供电源片内时钟振荡器无需任何外接器件，必要时也可使用外接晶振或时钟上电自动复位电路简单的数字控制和串口通讯：所有控制由管脚输入，芯片内寄存器无需编程可选择10Hz 或80Hz 的输出数据速率同步抑制50Hz 和60Hz 的电源干扰耗电量（含稳压电源电路）：典型工作电流：<1.7mA, 断电电流：<1μA工作电压范围：2.6 ~ 5.5V工作温度范围：-20 ~ +85℃16 管脚的SOP-16 封装管脚说明模拟输入通道A模拟差分输入可直接与桥式传感器的差分输出相接。

由于桥式传感器输出的信号较小，为了充分利用A/D 转换器的输入动态范围，该通道的可编程增益较大，为128或64。

这些增益所对应的满量程差分输入电压分别±20mV或±40mV。

常用ad芯片

常用ad芯片AD芯片是模拟信号（Analog-to-Digital Converter）转换器的简称，是一种将连续的模拟信号转换为数字信号的集成电路。

AD芯片有着广泛的应用领域，在通信、电力、汽车、医疗等领域都得到了广泛应用。

常用的AD芯片包括AD7685、ADS1256、ADS1115、MAX11156等。

以下就这几款常用的AD芯片进行简要介绍。

AD7685是一款高速、16位的AD芯片，它具有低功耗、小型封装等特点。

AD7685采用了SPI接口，具有高采样率和低失调。

它在工业控制、仪器仪表、电力传感和通信等领域广泛应用。

ADS1256是一款带有24位ΔΣADC的AD芯片，采用SPI接口。

它具有低噪声、低功耗、高精度等特点，适用于精密仪器、称重系统和传感器等领域。

ADS1115是一款带有16位ADC的AD芯片，采用I2C接口。

它具有低功耗、高精度、内部参考电压等特点，适用于电源监控、温度测量、压力测量等应用。

MAX11156是一款带有12位ADC的AD芯片，采用SPI接口。

它具有低功耗、高采样率、低失调等特点，适用于医疗仪器、消费电子和通信设备等领域。

除了上述常用的AD芯片，还有许多其他AD芯片，它们根据不同的应用需求有不同的特点。

AD芯片的选择需要根据具体的应用场景和要求来确定，包括采样率、精度、功耗、通信接口等因素。

总的来说，AD芯片在现代电子设备中发挥着重要的作用，它实现了模拟信号向数字信号的转换，为我们提供了准确的数据处理基础。

随着科技的不断发展，AD芯片的性能也在不断提高，未来它将在更多的领域发挥更大的作用。

AD、DA芯片的介绍

ADC0809芯片及其与单片机的接口主要性能为：• 分辨率为８位；• 精度：ADC0809小于±1LSB （0808小于±1/2LSB）；• 单+5V供电，模拟输入电压范围为0～＋5V ；• 具有锁存控制的８路输入模拟开关；• 可锁存三态输出，输出与TTL 电平兼容；• 功耗为15mW ；• 不必进行零点和满度调整；• 转换速度取决于芯片外接的时钟频率。

• 时钟频率范围：10～1280KHz 。

典型值为时钟频率640KHz ，转换时间约为100μS 。

一、ADC0809的内部结构及引脚功能1、IN0～IN7，８路模拟量输入端。

2、D7～D0，８位数字量输出端。

3、ALE ，地址锁存允许信号输入端。

通常向此引脚输入一个正脉冲时，可将三位地址选择信号A 、B 、C 锁存于地址寄存器内并进行译码，选通相应的模拟输入通道。

4、START ，启动A/D转换控制信号输入端。

一般向此引脚输入一个正脉冲，上升沿复位内部逐次逼近寄存器，下降沿后开始A/D转换。

5、CLK ，时钟信号输入端。

6、EOC ，转换结束信号输出端。

A/D转换期间EOC 为低电平，A/D转换结束后EOC 为高电平。

7、OE ，输出允许控制端，控制输出锁存器的三态门。

当OE 为高电平时，转换结果数据出现在D7～D0引脚。

当OE 为低电平时，D7～D0引脚对外呈高阻状态。

8、C 、B 、A ，８路模拟开关的地址选通信号输入端，3个输入端的信号为000～111时，接通IN0～IN7对应通道。

9、VR （＋）、VR （－）：分别为基准电源的正、负输入端。

二、ADC0809与单片机的接口IN7IN0C B AOE IN3IN4IN5IN6IN7START EOC D3OE CLK VCC V R (+GNDD1IN2IN1IN0A B C ALE D7D6D5D4D0V R (-D21、查询方式地址的连续单元中。

MAIN ： MOV R1，#DATA ；置数据区首地址MOV DPTR ，#7FF8H ；指向０通道; /CS=A15=0, A2A1A0=000=>通道0 MOV R7，#08H ；置通道数8 LOOP ： MOVX @DPTR，A ；启动A/D转换HER ： JB P3.3，HER ；查询A/D转换结束? MOVX A ，@DPTR ；读取A/D 转换结果 MOV @R1，A ；存储数据INC DPTR ；指向下一个通道; /CS=A15=0, A2A1A0=001=>通道1, INC R1 ；修改数据区指针 DJNZ R7，LOOP ；８个通道转换完否？… …表 7.9 地址码与输入通道的对应关系2、中断方式读取IN0通道的模拟量转换结果，并送至片内RAM 以DAddr 为首地址的连续单元中。

AD转换芯片ADC08D1000特性介绍(精)

A/D转换芯片ADC08D1000特性介绍美国国家半导体公司的超高速ADC-ADC08D1000是一款高性能的模/数转换芯片。

它具有双通道结构，每个通道的最大采样率可达到1.6GHz，并能达到8位的分辨率;采用双通道“互插”模式时，采样速率可达2GSPS;采用128脚LQFP 封装，1.9V单电源供电;具有自校准功能，可通过普通方式或扩展方式对其进行控制;可工作在SDR，DDR等多种模式下。

下面对该芯片进行详细介绍。

1ADC08D1000的结构和管脚说明 1.1ADC08D1000的结构 ADC08D1000的美国国家半导体公司的超高速ADC-ADC08D1000是一款高性能的模/数转换芯片。

它具有双通道结构，每个通道的最大采样率可达到1.6 GHz，并能达到8位的分辨率;采用双通道“互插”模式时，采样速率可达2 GSPS;采用128脚LQFP封装，1.9 V单电源供电;具有自校准功能，可通过普通方式或扩展方式对其进行控制;可工作在SDR，DDR等多种模式下。

下面对该芯片进行详细介绍。

1 ADC08D1000的结构和管脚说明1.1 ADC08D1000的结构ADC08D1000的结构，主通道由输入多路模拟开关、采样保持电路、8位ADC和1：2分离器/锁存器组成。

它共有两路相同的通道。

控制逻辑由普通方式或扩展方式进行配置，对整个芯片进行控制。

1.2 ADC08D1000的管脚说明ADC08D500采用128脚LQFP封装，管脚图见图2。

其关键管脚说明如下：(1)OUTV/SCLK：输出电压幅度/串行接口时钟。

高电平时，DCLK和数据信号为普通差分幅度;接地时，差分幅度会降低，从而减少功耗。

当扩展控制模式开启时，此脚为串行时钟脚。

(2)OUTEDGE/DDR/SDATA：DCLK时钟沿选择/DDR功能选择/串行数据输入。

当此脚连接到1/2 VA或者悬空时，进入DDR模式。

扩展控制模式时，这个脚作为SDATA输入。

高速ad芯片

高速ad芯片高速AD芯片指的是能够进行高速模拟数字转换的芯片。

在现代电子通信和数据处理领域，高速AD芯片起着至关重要的作用。

本文将介绍高速AD芯片的基本原理、应用领域以及未来发展趋势。

高速AD芯片的基本原理是利用模拟电路将连续的模拟信号转换为离散的数字信号。

首先，高速AD芯片会将输入的模拟信号进行采样，即以一定的时间间隔对信号进行离散化处理。

采样后，模拟信号会被量化为数字信号，即将连续的信号离散化为一系列数字的幅值。

最后，这些数字信号会被编码转换为二进制形式，以便于数字处理。

高速AD芯片在很多领域有广泛的应用。

首先，它在通信领域中扮演着重要角色。

无线通信系统、光纤通信以及卫星通信等都需要高速AD芯片将模拟信号转换为数字信号进行再处理。

其次，在测量和仪器设备中，高速AD芯片也是不可或缺的。

例如，在示波器、声频分析仪和医学成像设备中，高速AD芯片能够对模拟信号进行准确的数字化处理。

此外，高速AD芯片还在雷达、无线电、航空航天等领域中得到广泛应用。

未来，随着通信和数据处理技术的不断发展，高速AD芯片也会有更多的应用和发展空间。

首先，随着5G通信系统的推广，对高速AD芯片的需求会进一步增加。

这是因为5G通信需要处理大量的高速数据流，而高速AD芯片能够提供快速而准确的信号采样和转换功能。

其次，随着人工智能和机器学习的兴起，对高速AD芯片的需求也会增加。

人工智能和机器学习算法对大量的数据进行处理和分析，而高速AD芯片能够提供高精度、高速度的数据采样和转换，满足算法的需求。

总而言之，高速AD芯片是现代电子通信和数据处理领域不可或缺的关键技术。

它能够将模拟信号转换为数字信号，并广泛应用于通信、测量和仪器设备等领域。

随着技术的不断发展，高速AD芯片在未来将有更多新的应用和发展空间。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

1）带信号调理、1mW功耗、双通道16位AD转换器：AD7705AD7705是AD公司出品的适用于低频测量仪器的AD转换器。

它能将从传感器接收到的很弱的输入信号直接转换成串行数字信号输出，而无需外部仪表放大器。

采用Σ-Δ的ADC，实现16位无误码的良好性能，片内可编程放大器可设置输入信号增益。

通过片内控制寄存器调整内部数字滤波器的关闭时间和更新速率，可设置数字滤波器的第一个凹口。

在+3V电源和1MHz主时钟时， AD7705功耗仅是1mW。

AD7705是基于微控制器（MCU）、数字信号处理器（DSP）系统的理想电路，能够进一步节省成本、缩小体积、减小系统的复杂性。

应用于微处理器（MCU）、数字信号处理（DSP）系统，手持式仪器，分布式数据采集系统。

2）3V/5V CMOS信号调节AD转换器：AD7714AD7714是一个完整的用于低频测量应用场合的模拟前端，用于直接从传感器接收小信号并输出串行数字量。

它使用Σ-Δ转换技术实现高达24位精度的代码而不会丢失。

输入信号加至位于模拟调制器前端的专用可编程增益放大器。

调制器的输出经片内数字滤波器进行处理。

数字滤波器的第一次陷波通过片内控制寄存器来编程，此寄存器可以调节滤波的截止时间和建立时间。

AD7714有3个差分模拟输入（也可以是5个伪差分模拟输入）和一个差分基准输入。

单电源工作（+3V或+5V）。

因此，AD7714能够为含有多达5个通道的系统进行所有的信号调节和转换。

AD7714很适合于灵敏的基于微控制器或DSP的系统，它的串行接口可进行3线操作，通过串行端口可用软件设置增益、信号极性和通道选择。

AD7714具有自校准、系统和背景校准选择，也允许用户读写片内校准寄存器。

CMOS结构保证了很低的功耗，省电模式使待机功耗减至15μW（典型值）。

3）微功耗8通道12位AD转换器：AD7888AD7888是高速、低功耗的12位AD转换器，单电源工作，电压范围为2.7V～5.25V，转换速率高达125ksps，输入跟踪-保持信号宽度最小为500ns，单端采样方式。

AD7888包含有8个单端模拟输入通道，每一通道的模拟输入范围均为0～Vref。

该器件转换满功率信号可至3MHz。

AD7888具有片内2.5V电压基准，可用于模数转换器的基准源，管脚REF in/REF out允许用户使用这一基准，也可以反过来驱动这一管脚，向AD7888提供外部基准，外部基准的电压范围为1.2V～VDD。

CMOS结构确保正常工作时的功率消耗为2mW（典型值），省电模式下为3μW。

4）微功耗、满幅度电压输出、12位DA转换器：AD5320AD5320是单片12位电压输出D/A转换器，单电源工作，电压范围为+2.7V～5.5V。

片内高精度输出放大器提供满电源幅度输出，AD5320利用一个3线串行接口，时钟频率可高达30MHz，能与标准的SPI、QSPI、MICROWIRE和DSP接口标准兼容。

AD5320的基准来自电源输入端，因此提供了最宽的动态输出范围。

该器件含有一个上电复位电路，保证D/A转换器的输出稳定在0V，直到接收到一个有效的写输入信号。

该器件具有省电功能以降低器件的电流损耗，5V时典型值为200nA。

在省电模式下，提供软件可选输出负载。

通过串行接口的控制，可以进入省电模式。

正常工作时的低功耗性能，使该器件很适合手持式电池供电的设备。

5V时功耗为0.7mW，省电模式下降为1μW。

5）24位智能数据转换系统MicroConvertersTM：ADuC824ADuC 824是MicroConvertersTM系列的最新成员，它是AD公司率先推出的带闪烁电可擦可编程存储器〔Flash／EEPROM)的Σ-Δ转换器。

它的独特之处在于将高性能数据转换器，带程序和数据闪烁存储器及8位微控制器集中在一起。

当您为满足工业、仪器仪表和智能传感器接口应用要求选择高精度数据转换时，ADuC824是一种完整的高精度数据采集片上系统。

2. TI公司AD/DA器件美国德州仪器公司是一家国际性的高科技产品公司，是全球最大半导体产品供应商之一，一九九八年半导体产品销量名列全球第五，其中DSP产品销量全球排名第一，模拟产品位于全球第一。

1）TLC548/549TLC548和TLC549是以8位开关电容逐次逼近A/D转换器为基础而构造的CMOS A/D转换器。

它们设计成能通过3态数据输出与微处理器或外围设备串行接口。

TLC548和TLC549仅用输入/输出时钟和芯片选择输入作数据控制。

TLC548的最高I/OCLOCK输入频率为2.048MHz，而TLC549的I/OCLOCK输入频率最高可达1.1MHz。

TLC548和TLC549的使用与较复杂的TLC540和TLC541非常相似；不过，TLC548和TLC549提供了片内系统时钟，它通常工作在4MHz且不需要外部元件。

片内系统时钟使内部器件的操作独立于串行输入/输出端的时序并允许TLC548和TLC549象许多软件和硬件所要求的那样工作。

I/OCLOCK和内部系统时钟一起可以实现高速数据传送，对于TLC548为每秒45,500次转换，对于TLC549为每秒40,000次的转换速度。

TLC548和TLC549的其他特点包括通用控制逻辑，可自动工作或在微处理器控制下工作的片内采样-保持电路，具有差分高阻抗基准电压输入端，易于实现比率转换（ratiometricconversion）、定标（scaling）以及与逻辑和电源噪声隔离的电路。

整个开关电容逐次逼近转换器电路的设计允许在小于17μs的时间内以最大总误差为±0.5最低有效位（LSB）的精度实现转换。

2）TLV5616TLV5616是一个12位电压输出数模转换器（DAC），带有灵活的4线串行接口，可以无缝连接TMS320、SPI、QSPI和Microwire串行口。
