并联电抗器的选择及保护装置的配置
低压配电并联电容器补偿回路所串电抗器的合理选择
低压配电并联电容器补偿回路所串电抗器的合理选择一、前言在笔者所接触的低压配电施工图中，发现施工图中有一个共性，那就是配电变压器低压侧母线上均接入无功补偿电容器柜。
但令人费解的是，所串电抗器无任何规格要求，无技术参数的注明，只是在图中画了一个电抗器的符号而已。
而所标电容器的容量，也只是电容器铭牌容量而已，实际运行时，最大能补偿多少无功功率，也不得而知。
应引起注意的是，电抗器与电容器不能随意组合，它要根据所处低压电网负荷情况，变压器容量，用电设备的性质，所产生谐波的种类及各次谐波含量，应要进行谐波测量后，才能对症下药，决定电抗器如何选择。
但往往是低压配电与电容补偿同期进行，根本无法先进行谐波测量，然后进行电抗器的选择。
退一步说，即使电网投入运行，进行谐波测量，但用电设备是变动的，电网结构也是变化的，造成谐波的次数及大小有其随意性，复杂性。
因此正确选用电容器所用的串联电抗器也成为疑难问题，这无疑是一个比较复杂的系统工程，不是随便一个电抗器的符号或口头说明要加电抗器那么简单了。
不得随意配合，否则适得其反，造成谐波放大，严重时会引发谐振，危及电容器及系统安全，而且浪费了投资。
有鉴于此，笔者对如何正确选用电容器串联电抗器的问题，将本人研究的一点心得，撰写成文，以候教于高明。
二、电力系统谐波分析及谐波危害电力系统产生谐波的原因主要是用电设备的非线性特点。
所谓非线性，即所施电压与其通过的电流非线性关系。
例如变压器的励磁回路，当变压器的铁芯过饱和时，励磁曲线是非正弦的。
当电压为正弦波时，励磁电流为非正弦波，即尖顶波，它含有各次谐波。
非线性负载的还有各种整流装置，电力机车的整流设备，电弧炼钢炉，EPS，UPS及各种逆变器等。
目前办公室里电子设备很多，这里存在开关电源及整流装置，其电流成分也包含有各次谐波，另外办公场所日光灯及车间内各种照明用的气体放电灯，它们也是谐波电流的制造者。
日光灯铁芯镇流器及过电压运行的电机也是谐波制造者。
DL／T 2009—2019 超高压可控并联电抗器继电保护配置及整定技术规范
目次前 言 (III)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 总则 (2)5 变压器型可控并联电抗器继电保护配置原则 (2)6 变压器型可控并联电抗器继电保护整定原则 (5)7 磁控型可控并联电抗器继电保护配置原则 (6)8 磁控型可控并联电抗器继电保护整定原则 (8)9 可控并联电抗器所在电网相关继电保护配置及整定要求 (9)附 录 A （资料性附录）可控并联电抗器基本原理 (12)I超高压可控并联电抗器继电保护配置及整定技术规范1 范围本标准规定了变压器型和磁控型可控并联电抗器继电保护配置及整定技术原则，并对可控并联电抗器所在电网相关继电保护配置及整定提出技术要求。
本标准适用于电压等级为500kV、750kV的可控并联电抗器及其所接入的电网，其他电压等级可参照执行。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版（包括所有的修改单）适用于本文件。
GB/T 2900.1 电工术语基本术语GB/T 2900.17 电工术语量度继电器GB/T 2900.49 电工术语电力系统保护GB/T 2900.95 电工术语变压器、调压器和电抗器GB/T 14285 继电保护和安全自动装置技术规程GB/T 15145 输电线路保护装置通用技术条件GB/T 20840.2互感器 第2部分：电流互感器的补充技术要求GB/T 31955.1 超高压可控并联电抗器控制保护系统技术规范第1部分：分级调节式DL/T 242-2012 高压并联电抗器保护装置通用技术条件DL/T 478 继电保护和安全自动装置通用技术条件DL/T 559 220kV～750kV电网继电保护装置运行整定规程DL/T 670 母线保护装置通用技术条件DL/T 866 电流互感器和电压互感器选择及计算导则DL/T 886 750kV电力系统继电保护技术导则DL/T 1193-2012 柔性输电术语DL/T 1217 磁控型可控并联电抗器技术规范DL/T 1376-2014 超高压分级式可控并联电抗器技术规范3 术语和定义GB/T 2900.1、GB/T 2900.17、GB/T 2900.49、GB/T 2900.95、DL/T 1376-2014界定的以及下列术语和定义适用于本文件。
500kV并联电抗器保护配置及选型分析
500kV并联电抗器保护配置及选型分析郭晓红(太原电力高等专科学校,山西太原030013)窦加强(天脊集团山化水泥厂,山西长治047507)郭宏凯(山西省自动化研究所,山西太原030012)摘要:在分析500kV并联电抗器的各种故障的基础上,介绍了相应的保护装置的原理及功能,并对保护装置的选型进行了分析。
最后给出了500kV并联电抗器保护装置的配置情况,并提出微机保护优于其它保护。
关键词:并联电抗器;保护装置;微机保护中图分类号:T M77;T M47文献标识码:B文章编号:1006O6047(1999)05O0034O030概述随着电力系统的发展,500kV输电线路逐渐增多。
远距离超高压输电线的对地电容大,为吸收这种容性无功功率,限制系统的过电压,对于使用单相重合闸的线路,为限制潜供电容电流,提高重合闸的成功率,都应在输电线两端或一端变电所内装设三相对地的并联电抗器。
根据系统对限制单相接地电流的需要,在并联电抗器中性点装设小电抗器(或限流电抗器),可以起到补偿电容及相对地耦合电容电流和防止谐振过电压的作用,我国500kV线路并联电抗器均为单相油浸式,铁芯带气隙,单台容量为40~60M V#A。
它与输电线路的相连方式有3种。
(1)通过隔离开关与线路相连,节省设备,减少投资,可视为与线路一体,但运行欠灵活。
(2)采用专用断路器,运行灵活,但投资大。
(3)通过放电间隙与线路相连,当电压较高时放电间隙击穿自动投入。
电压低时又自动退出,不仅节省投资,还能减少正常运行时的有功功率和无功功率损失,但技术要求较高,可靠性低。
并联电抗器可能发生的故障有:线圈的单相接地和匝间短路;引线的短路和单相接地短路;由过电压引起的过负荷以及温度升高和冷却系统故障。
1保护配置111纵差为防御并联电抗器内部线圈及引出线单相接地或相间短路故障,装设差动保护,瞬时动作于跳闸。
由于500kV并联电抗器价格昂贵,因此设双重主保护。
对单相式并联电抗器,第一套差动保护可装成3个单相差动,这可以明确指示出故障相。
并联电容器组串联电抗器选择的三大技术原则
置 的 前提 条 件是 电容 器组 数 较 多 ． 其 目的是 节 省投 资和 减 少电 （ １ ） 当 电网 中谐 波含 量较 少 ， 运行 中可 不考虑 时 ， 装 设 电抗 器 抗 器 自身消耗 的 容性 无 功 （ 相 对 于全部 采 用 ｌ ２ ％的 电抗 器 ） 。 的 目的仅 为限制 电容 器组投 入 时的合 闸涌流 ． 此 时电抗 率 可选得 应 当说 明 。 在 一 个 变 电站 中 。 原 则 上 可按 上 述 方 案进 行 电 比较 小 ， 一般为 ｎ １ ～ ｌ ％； 在 计 及 回路 连接 线 的 电 感（ 可按 ｌ ｍＨ ／ ｍ 抗 率 选择 配 置 。但 是 ， 在 对 一 个 局 部 电 网进 行 谐 波 控 制 时 。 要 考虑 ） 影响后 ， 宜结 合 回路 连接 的导 线长短 一 并考 虑 ． 确 定按 上 限 在 技 术 经 济 上对 电抗 率 进 行 优 化 配 置 ．却是 一 个 复 杂 的 系统
电 力 电 容 器 和 与 之 配 套 的 串联 电抗 器 在 电力 系统 中的 无
功 补 偿 降 低 线 损 、 限 制 合 闸 涌 流 与 抑 制 高次 谐 波 方 面 的 作 用 已被 国 内外 运行 实践 所证 实 。 在 并联 电 容 器 组 所接 入 母 线 处
ቤተ መጻሕፍቲ ባይዱ
的谐波“ 污 染” 暂 未得 到根 本 治 理之 前 ． 如 果 不采 取 必要 的 、 有 电 抗 器较 多 ， 国 际上 也 通 常 采 用 。 选择 配置 ６ ％的 电抗 器抑 制 效的措施 ． 将 会 对 某 些特 定频 次 的谐 波 产 生一 定 程 度 放 大 ． 对 ５次谐 波 效 果 较好 ， 但 有 明显 的放 大 ３次谐 波 的特 点 。 它 的谐
500kV变电站低压并联电抗器选择分析

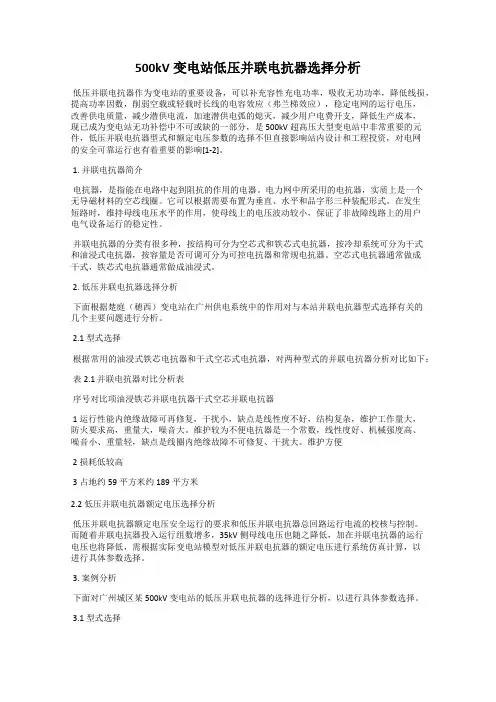

500kV变电站低压并联电抗器选择分析低压并联电抗器作为变电站的重要设备，可以补充容性充电功率，吸收无功功率，降低线损，提高功率因数，削弱空载或轻载时长线的电容效应（弗兰梯效应），稳定电网的运行电压，改善供电质量，减少潜供电流，加速潜供电弧的熄灭，减少用户电费开支，降低生产成本，现已成为变电站无功补偿中不可或缺的一部分，是500kV超高压大型变电站中非常重要的元件，低压并联电抗器型式和额定电压参数的选择不但直接影响站内设计和工程投资，对电网的安全可靠运行也有着重要的影响[1-2]。
1. 并联电抗器简介电抗器，是指能在电路中起到阻抗的作用的电器。
电力网中所采用的电抗器，实质上是一个无导磁材料的空芯线圈。
它可以根据需要布置为垂直、水平和品字形三种装配形式。
在发生短路时，维持母线电压水平的作用，使母线上的电压波动较小，保证了非故障线路上的用户电气设备运行的稳定性。
并联电抗器的分类有很多种，按结构可分为空芯式和铁芯式电抗器，按冷却系统可分为干式和油浸式电抗器，按容量是否可调可分为可控电抗器和常规电抗器。
空芯式电抗器通常做成干式，铁芯式电抗器通常做成油浸式。
2. 低压并联电抗器选择分析下面根据楚庭（穂西）变电站在广州供电系统中的作用对与本站并联电抗器型式选择有关的几个主要问题进行分析。
2.1 型式选择根据常用的油浸式铁芯电抗器和干式空芯式电抗器，对两种型式的并联电抗器分析对比如下：表2.1 并联电抗器对比分析表序号对比项油浸铁芯并联电抗器干式空芯并联电抗器1运行性能内绝缘故障可再修复，干扰小，缺点是线性度不好，结构复杂，维护工作量大，防火要求高，重量大，噪音大。
维护较为不便电抗器是一个常数，线性度好、机械强度高、噪音小、重量轻，缺点是线圈内绝缘故障不可修复、干扰大。
维护方便2损耗低较高3占地约59平方米约189平方米2.2低压并联电抗器额定电压选择分析低压并联电抗器额定电压安全运行的要求和低压并联电抗器总回路运行电流的校核与控制。
并联电容器装置设计规范(电器和导体的选择)

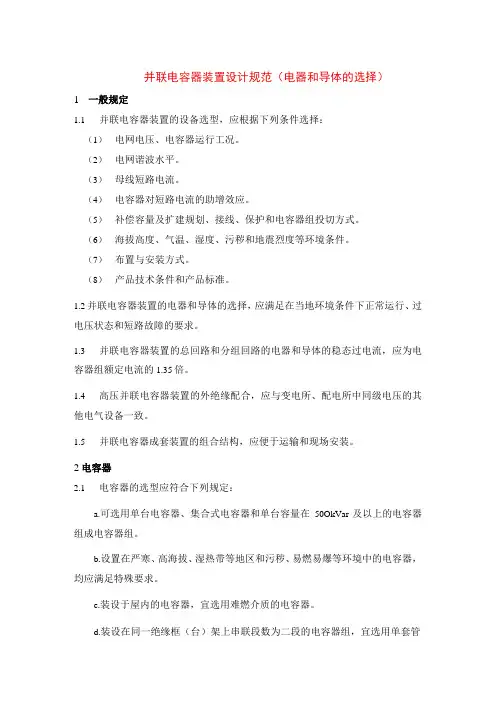

并联电容器装置设计规范（电器和导体的选择）1一般规定1.1并联电容器装置的设备选型，应根据下列条件选择：（1）电网电压、电容器运行工况。
（2）电网谐波水平。
（3）母线短路电流。
（4）电容器对短路电流的助增效应。
（5）补偿容量及扩建规划、接线、保护和电容器组投切方式。
（6）海拔高度、气温、湿度、污秽和地震烈度等环境条件。
（7）布置与安装方式。
（8）产品技术条件和产品标准。
1.2并联电容器装置的电器和导体的选择，应满足在当地环境条件下正常运行、过电压状态和短路故障的要求。
1.3并联电容器装置的总回路和分组回路的电器和导体的稳态过电流，应为电容器组额定电流的1.35倍。
1.4高压并联电容器装置的外绝缘配合，应与变电所、配电所中同级电压的其他电气设备一致。
1.5并联电容器成套装置的组合结构，应便于运输和现场安装。
2电容器2.1电容器的选型应符合下列规定：a.可选用单台电容器、集合式电容器和单台容量在50OkVar及以上的电容器组成电容器组。
b.设置在严寒、高海拔、湿热带等地区和污秽、易燃易爆等环境中的电容器，均应满足特殊要求。
c.装设于屋内的电容器，宜选用难燃介质的电容器。
d.装设在同一绝缘框（台）架上串联段数为二段的电容器组，宜选用单套管电容器。
2.2电容器额定电压的选择，应符合下列要求：a.应计入电容器接入电网处的运行电压。
b.电容器运行中承受的长期工频过电压，应不大于电容器额定电压的1.1倍。
c.应计入接入串联电抗器引起的电容器运行电压升高，其电压升高值按下式计算：式中UC一—电容器端子运行电压（KV）；U s——并联电容器装置的母线电压（KV）；S——电容器组每相的串联段数。
d.应充分利用电容器的容量，并确保安全。
2.3电容器的绝缘水平，应按电容器接入电网处的要求选取。
a.电容器的过电压值和过电流值，应符合国家现行产品标准的规定。
b.单台电容器额定容量的选择，应根据电容器组设计容量和每相电容器串联、并联的台数确定，并宜在电容器产品额定容量系列的优先值中选取。
500kV并联电抗器(含中性点电抗)技术规范
南方电网生〔2013〕11号附件ICS备案号：Q/CSG 中国南方电网有限责任公司企业标准500kV并联电抗器（含中性点电抗）技术规范中国南方电网有限责任公司发布目次前言 (I)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)4 使用条件 (2)4.1正常使用条件 (2)4.2特殊使用条件 (3)5 技术要求 (4)5。
1技术参数 (4)5.2设计与结构要求 (8)6 试验 (18)6。
1并联电抗器型式试验及例行试验 (19)6。
2中性点电抗器型式试验及例行试验 (20)6。
3交接试验 (21)7 监造和运输 (21)7.1监造 (21)7.2运输 (22)前言为规范500kV并联电抗器（含中性点电抗）技术标准和要求,指导南方电网公司范围内电抗器从设计采购到退役报废的全生命周期管理工作，依据国家和行业的有关标准、规程和规范，特制定本规范。
本规范应与GB/T 23753-2009一起使用,除非本规范另有规定,否则应按GB/T 23753—2009有关条款执行。
本规范由中国南方电网有限责任公司生产技术部提出、归口管理和负责解释.本规范主编单位：中国南方电网有限责任公司生产技术部.本规范参编单位：云南电网公司。
本规范主要起草人：王耀龙，陈曦,周海，魏杰，姜虹云,黄星，赵现平,陈宇民，周海滨,黄志伟。
本规范主要审查人：佀蜀明,何朝阳,马辉,林春耀，阳少军。
本规范由中国南方电网有限责任公司标准化委员会批准。
本规范自发布之日起实施.执行中的问题和意见,请及时反馈至中国南方电网有限责任公司生产技术部。
500kV并联电抗器(含中性点电抗)技术规范1 范围本规范适用于中国南方电网公司范围内500kV电压等级的并联电抗器（含中性点电抗）.本规范规定了500kV电压等级的并联电抗器（含中性点电抗）的使用条件、技术条件、设计结构、试验、监造和运输等方面的技术要求。
凡本技术规范未规定的（GB/T 23753也未规定），应执行相关设备的国家标准、行业标准或IEC标准，如果标准之间存在差异,应按上述标准条文中最严格的条款执行.接入南方电网的用户设备，其配置、选型可参照本规范要求执行。
电抗器选择标准
并联电容器用串联电抗器设计选择标准发布日期：2010-5-11 (阅398次)所属频道: 电网关键词: 输入输出电抗器谐波电抗器直流电抗器第一章总则第1.0.1条并联电容器用串联电抗器（以下简称电抗器）的设计选择必须执行国家的技术经济政策，并应根据安装地点的电网条件、谐波水平、自然环境等，合理地选择其技术参数，做到安全可靠、经济合理。
第1.0.2条本标准适用于变电所和配电所中新建或扩建的6～63KV并联电容器装置中电抗器的设计选择。
第1.0.3条本标准所指电抗器是串联于高压并联电容器回路中的电抗器，该电抗器用于限制合闸涌流，减轻电网电压波形畸变和防止发生系统谐波谐振。
第1.0.4条电抗器的设计选择，除应符合本标准的规定外，尚应符合国家现行有关标准的规定。
第二章环境条件第2.0.1条电抗器的基本使用条件：一、安装场所：户外或户内；二、环境温度：－40℃～+40℃；－25℃～+45℃；三、海拔：不超过1000m；四、相对湿度：对于户内电抗器月平均相对湿度不超过90%，日平均不超过95%；五、地震裂度：设计地震基本裂度为8度；即水平加速度0.3g，垂直加速度0.15g；六、户外式最大风速为35m/s；七、电抗器的外绝缘泄漏比距不应小于2.5cm/KV。
对于重污秽地区可以取3.5cm/KV。
第2.0.2条选用电抗器时，应按当地环境条件校核，当环境条件超出其基本使用条件时，应通过技术经济比较分别采取下列措施：一、向制造厂提出补充要求，制造符合当地环境条件的产品；二、在设计中采取相应的防护措施，如采用户内布置、水冲洗、减震装置等。
第三章技术参数选择第一节电抗率的选择第3.1.1条电抗率的选择，应使装置接入处n次谐波电压含量和电容器上n次谐波电压值均不超过有关标准规定的限值。
第3.1.2条当仅需要限制合闸涌流时，宜选用电抗率为4.5%～6%的电抗器。
第3.1.3条为抑制5次及以上谐波电压放大，宜选用电抗率为4.5%～6%的电抗器；抑制3次及以上谐波电压放大，宜选用电抗率为12%～13%的电抗器。
110kv并联电抗器继电保护
110kv并联电抗器继电保护1. 引言在电力系统中，高压电抗器是一种被广泛使用的电气设备。
在110kv电力系统中，并联电抗器的使用非常常见。
为了保护并联电抗器免受故障和损坏的影响，继电保护系统是必不可少的组成部分。
本文将介绍110kv并联电抗器继电保护的相关内容。
2. 并联电抗器的作用并联电抗器主要用于调节电力系统中的电压和电流。
它通过降低电压和电流的波动来保护系统中其他设备免受电力负荷的影响。
并联电抗器可以使电力系统中的电压更稳定，并提供系统对过电压和过电流的保护。
3. 并联电抗器的工作原理并联电抗器是通过调整其电抗值来实现对电力系统的调节。
当电压或电流超过设定的范围时，继电保护系统将触发相应的保护措施，例如切断电源或调整电抗器的电抗值。
这样可以有效地保护电力系统中的其他设备。
4. 并联电抗器的继电保护为了保护并联电抗器免受故障和损坏的影响，继电保护系统必须具备以下功能：4.1 过电流保护过电流保护是继电保护系统中最基本的功能之一。
当电流超过设定的阈值时，继电保护系统将触发保护动作，例如切断电源，以避免电力系统中的过电流对并联电抗器造成损坏。
4.2 过电压保护过电压保护是保护并联电抗器的另一个重要功能。
当电压超过设定的范围时，继电保护系统将触发保护动作，如切断电源或调整电抗器的电抗值。
这样可以保护并联电抗器免受过电压的影响。
4.3 温度保护并联电抗器内部的温度升高可能会导致设备损坏。
因此，温度保护是继电保护系统中的一个重要功能。
当电抗器内部温度超过设定的范围时，继电保护系统将触发保护动作，例如切断电源或警报。
4.4 地区保护并联电抗器的地区保护功能旨在保护设备免受地区故障的影响。
当电力系统中出现地区故障时，继电保护系统将通过切断电源等方式，将地区故障隔离，以保护并联电抗器和其他设备。
5. 总结通过对110kv并联电抗器继电保护的介绍，我们了解了并联电抗器的作用和工作原理，以及继电保护的重要性和功能。
南瑞RCS-917C高压并联可控电抗器保护装置说明书
目
1 1.1 1.2 1.3 2
录
概述 ...........................................................................................................................................1 应用范围 ...........................................................................................................................1 性能特征 ...........................................................................................................................1 保护配置 ...........................................................................................................................2
ZL_YJBH0102.0706
RCS-917C 型 高压可控并联电抗器成套保护装置
技术和使用说明书
南京南瑞继保电气有限公司版权所有 2007
Ver 3.XX
本公司保留对此说明书修改的权利， 届时恕不另行通知。 产品与说明书不符之处， 以实际产品为准。 更多产品信息，请访问互联网：/
3
保护工作原理 ......................................................................................................................... 10 3.1 3.2 3.3 3.4 3.5 3.6 3.7 3.8 3.9 3.10 3.11 3.12 3.13 3.14 3.15 3.16 3.17 3.18 装置起动元件 ................................................................................................................. 10 差动速断保护 ................................................................................................................. 11 可控电抗的稳态比例差动保护 .....................................................................................11 TA 饱和的识别方法 .......................................................................................................12 可控电抗差动速断保护 .................................................................................................12 差回路的异常情况判别 .................................................................................................12 可控电抗稳态比率差动的动作逻辑 .............................................................................13 可控电抗工频变化量比率差动 .....................................................................................14 可控电抗零序比率差动保护 ......................................................................................... 16 固定电抗稳态比例差动保护 .....................................................................................18 固定电抗的零序差动保护 .............................................................................................19 可控电抗的匝间保护 .................................................................................................20 过流保护.....................................................................................................................21 零序过流保护.............................................................................................................23 控制绕组电压差动保护 .............................................................................................23 间隙保护.....................................................................................................................24 过负荷保护 ................................................................................................................. 24 TA 、TV 异常判别原理 .................................................................................................24
[应用]并联电抗器的选择及保护装置的配置
![[应用]并联电抗器的选择及保护装置的配置](https://img.taocdn.com/s3/m/04a7441502d8ce2f0066f5335a8102d276a26114.png)
并联电抗器的选择及保护装置的配置830002 新疆生产建设兵团基建局王作哲摘要本文讨论了在地方电网工程设计实践中，线路并联电抗器的容量、台数、装设地点、继电保护配置等有关技术问题，对设计人员有一定参考价值。
电抗器分为铁芯的和空芯的两大类。
铁芯电抗器有线路并联电抗器和消弧线圈两种，其构造与变压器相似，不同的是其铁芯带有气隙，电抗器的线圈只有一个，不分一次和二次。
空芯电抗器有水泥电抗器，用电缆做成空心线圈，沿线圈圆周均匀对称的用水泥浇注，把线圈匝间固定起来。
水泥电抗器大多用在大容量发电厂或变电站的输配电系统中。
一、并联电抗器容量及台微选择二、在大电力系统中，并联电抗器的容量、台数、装设地点、中性点小电抗器参数及伏安特性等的选择比较复杂，需对工频暂态及稳态电压升高、潜供电流及恢复电压、发电机自励磁、谐振过电压等方面进行专题计算、模拟试验和分析比较后才能确定。
对地方小电力系统，我们是对工频电压升高，发电机自励磁计算分析后，再根据小电力系统实际情况来确定并联电抗器容量。
其推荐值可按下式初步计算。
若线路电压为110～220千伏，线路长度在300公里以下，取0.4~0.45．线路电压为330千伏，线路长度在300公里以上，可取0.5U e——电力网额定线电压（千伏）I c．——电力网电容电流（千安）此值可用计算或直接测量的方法求得．如果能从有关手册查出输电线的电纳，则可直接由下式计算求得：可查表求得（表略）．根据以上公式计算出并联电抗器容量后进行标准化，选取铁芯式电抗器．其台数决定于并联电抗器总容量的大小，设计容量在10000千乏以上，投切次数少，可选一台集中补偿；8000千乏以下适用于小电力系统、电压等级低，一般选两台分散补偿，有利于运行调整．并联电抗器可向特种变压器厂订货，选取BKSJ型．二、装设地点及安装方式理论上讲，并联电抗器装设地点设在线路的哪一方都可以．但要根据工程实际情况考虑所选并联电抗器电压等级高低、新建工程是否需要补偿，工程扩建时是否有安装地方，控制操作是否方便灵活等各方面因素后再确定．对大电力系统，补偿容量大，电压高，可集中安装在区域性枢纽变电所高压倒，采用户外安装方式．因投切次数少，在满足开断容量条件下可采用隔离开关和油开关操作．小电力系统的补偿容量小，电压等级低，可户外分散安装。
并联电抗器保护的运行分析及整定计算
并联电抗器保护的运行分析及整定计算电力系统中，并联电抗器保护（POC）是一种普遍使用的高效保护装置，其最主要作用是减少过载及短路故障的发生，有效的抑制过电流的发生，保护各种电力安装设备，提高整个电力系统的可靠性。
本文首先会综述并联电抗器保护的设计原理，其次着重阐述并联电抗器保护的运行模式及分析方法。
最后，将结合实际应用对其进行实例整定计算，以说明实际运用时的分析及整定方法。
一、并联电抗器保护的设计原理并联电抗器保护属于一种基于电流反馈控制的保护，其核心原理如下：当发生短路故障时，并联的电抗器会产生电流过大的现象，当电流达到预定值时，便会及时触发保护装置断开保护线路，从而达到保护目标。
二、并联电抗器保护的运行模式及分析方法并联电抗器保护的运行模式一般分为错相比较模式和正常模式两种，错相比较模式是该装置预防故障发生的主要模式，它可以比较两路电流的相位差和电流大小，从而及时对出现的短路故障进行及时的保护；而正常模式用于一般的运行监测，它可以定期检查电流状态，确保工作的正常。
分析并联电抗器保护，主要从以下方面进行：（1）对电抗器及控制电路的测量及检查；（2）检查各极控的参数，确保各极控的精度；（3）检查反馈控制电路的电流，确保保护电路的准确操作；（4）检查电抗器及保护装置的温升、热失控；（5）检查保护装置的断路模式，确保并联电抗器保护有效保护；（6）检查电抗器及保护装置的测试，避免发生意外。
三、整定计算以某公司的35kV配电系统为例，系统内2*20MVA变压器的短路阻抗为3.3%，在此基础上，计算出并联的电抗器的容量：容量：K=20MVA/3.3%=606.06kVA其中本一次绕组比为6%，本二次绕组比为5%；根据空载距离保护（IDMT）原理，计算出本一次绕组IDMT距离响应快慢曲线的曲线数据如下：1、定义曲线：ΔT=2.2sK=1/2Ｖ=2V2、定义有效延时时间：T1=2.07sT2=1.33sT3=0.9s根据有效延时时间计算出对应的本一次绕组电抗器及保护装置的整定参数：1、控制电压：U0=2V2、保护装置的整定电流：I1=50AI2=100AI3=150A3、电抗器的整定电流：I1=1.6AI2=2.6AI3=3.6A四、结论本文详细介绍了并联电抗器保护的设计原理、运行模式以及分析方法，并以某公司的35kV配电系统为例，介绍了并联电抗器保护实际应用时的整定方法。
500kV并联电抗器应装设的保护及作用
500kV并联电抗器应装设的保护及作用
高压并联电抗器可以吸收系统容性无功功率、限制系统的过电压和潜供电容电流、提高重合闸成功率。
线路并联电抗器还可以削弱空载或轻载时长线路的电容效应所引起的工频电压升高，改善沿线电压分布和轻载线路中的无功分布并降低线损减少潜供电流，加速潜供电弧的熄灭，提高线路自动重合闸的成功率，有利于消除发电机的自励磁。
可以通过调整并联电抗器的数量来调整运行电压。
高压并联电抗器应装设如下保护装置：
（1）高阻抗差动保护。
保护电抗器绕组和套管的相间和接地故障。
（2）匝间保护。
保护电抗器的匝间短路故障。
（3）瓦斯保护和温度保护。
保护电抗器内部各种故障、油面降低和温度升高。
（4）过流保护。
电抗器和引线的相间或接地故障引起的过电流。
（5）过负荷保护。
保护电抗器绕组过负荷。
（6）中性点过流保护。
保护电抗器外部接地故障引起中性点小电抗过电流。
（7）中性点小电抗瓦斯保护和温度保护。
保护小电抗内部各种故障、油面降低和温度升高。
安装并联电抗器的优点
（1）提高了电网运行的经济性。
由于投切电抗器可对线路的无功潮流进行调控，故减少了无功流动所造成的有功损耗，有利于降低线路损失。
（2）改善了电网运行的安全性。
（3）有利于提高系统稳定性和线路的送电能力，有利于网络的并列运行。
（4）有利于消除同步发电机带空载长线路时可能出现的自励磁谐振。
（5）有利于潜供电弧的消灭和装设单相快速自动重合闸。
电抗器的选型介绍
并联电抗器：发电机满负载试验用的电抗器是并联电抗器的雏型。
铁心式电抗器由于分段铁心之间存在着交变磁场的吸引力，因此噪音一般要比同容量变压器高出10dB左右。
并联电抗器里面通过的交流，并联电抗器的作用是补偿系统的容抗。
通常与晶闸管串联，可连续调节电抗电流。
串联电抗器：里面通过的是交流，串联电抗器的作用是与补偿电容器串联，对稳态性谐波（5、7、11、13次）构成串联谐振。
通常有5~6%电抗器，属于高感值电抗器。
调谐电抗器：里面通过的是交流电，串联电抗器的作用是与电容器串联，对规定的n次谐波分量构成串联谐振，从而吸收该谐波分量，通常n=5、7、11、13、19。
输出电抗器：它的作用是限制电机连接电缆的容性充电电流及使电机绕组上的电压上升率限制在54OV/us以内，一般功率为4-90KW变频器与电机间的电缆长度超过50m时，应设置输出电抗器，它还用于钝化变频器输出电压(开关的陡度)，减少对逆变器中的元件(如IGBT)的扰动和冲击。
输出电抗器的使用说明：为了增加变频器到电机之间的距离可以适当加粗电缆，增加电缆的绝缘强度，尽量选用非屏蔽电缆。
输出电抗器的特点：1、适用于无功补偿和谐波的治理；2、输出电抗器主要作用是补偿长线分布电容的影响，抑制输出谐波电流；3、有效地保护变频器和改善功率因数，能阻止来自电网的干扰，减少整流单元产生的谐波电流对电网的污染。
输入电抗器：它的作用是限制变流器换相时电网侧的电压降；抑制谐波以及并联变流器组的解耦；限制电网电压的跳跃或电网系统操作时所产生的电流冲击。
当电网短路容量与变流器变频器容量比大于33:1时，输入电抗器的相对电压降，对单象限工作为2%，四象限为4%。
当电网短路电压大于6%时，允许输入电抗器运行。
对于12脉动整流单元，至少需要一相对电压降为2%的网侧进线电抗器。
输入电抗器主要应用于工业/工厂自动化控制系统中，安装在变频器、调速器与电网电源输入电抗器之间，用于抑制变频器、调速器等产生的浪涌电压和电流，最大限度的衰减系统中的高次谐波及畸变谐波。
电抗器规范
第一章总则第1.0.1条并联电容器用串联电抗器（以下简称电抗器）的设计选择必须执行国家的技术经济政策，并应根据安装地点的电网条件、谐波水平、自然环境等，合理地选择其技术参数；做到安全可靠、经济合理。
第1.0.2条本标准适用于变电所和配电所中新建或扩建的6～63KV并联电容器装置中电抗器的设计选择。
第1.0.3条本标准所指电抗器是串联于高压并联电容器回路中的电抗器，该电抗器用于限制合闸涌流，减轻电网电压波形畸变和防止发生系统谐波谐振。
第1.0.4条电抗器的设计选择，除应符合本标准的规定外，尚应符合国家现行有关标准的规定。
第二章环境条件第2.0.1条电抗器的基本使用条件：一、安装场所：户外或户内；二、环境温度：－40℃～+40℃；－25℃～+45℃；三、海拔：不超过1000m；四、相对湿度：对于户内电抗器月平均相对湿度不超过90%，日平均不超过95%；五、地震裂度：设计地震基本裂度为8度；即水平加速度0.3g，垂直加速度0.15g；六、户外式最大风速为35m/s；七、电抗器的外绝缘泄漏比距不应小于2.5cm/KV。
对于重污秽地区可以取3.5cm/KV。
第2.0.2条选用电抗器时，应按当地环境条件校核，当环境条件超出其基本使用条件时，应通过技术经济比较分别采取下列措施：一、向制造厂提出补充要求，制造符合当地环境条件的产品；二、在设计中采取相应的防护措施，如采用户内布置、水冲洗、减震装置等。
第三章技术参数选择第一节电抗率的选择第3.1.1条电抗率的选择，应使装置接入处n次谐波电压含量和电容器上n次谐波电压值均不超过有关标准规定的限值。
第3.1.2条当仅需要限制合闸涌流时，宜选用电抗率为0.1%～1%的电抗器。
第3.1.3条为抑制5次及以上谐波电压放大，宜选用电抗率为4.5%～6%的电抗器；抑制3次及以上谐波电压放大，宜选用电抗率为12%～13%的电抗器。
第3.1.4条在电力系统谐波电压较大时，应由非线性用电设备所属单位负责采取限制谐波的措施，在采用交流滤波电容器装置时，电抗器应按滤波电抗器的要求选择。
500kV并联电抗器(含中性点电抗)技术规范
