蒂森自动扶梯操作手册
蒂森自动扶梯操作指导
二、扶梯的简要概述
概要
常规注意事项： 急停按钮 上/下行钥匙开关
安全提示形象贴图： 小孩必须拉住 宠物必须抱着 握住扶手带 禁止使用手推车
安全
本操作手册的目的是为了确保扶梯的安全运行，其中已包含 相关的信息和建议。请严格按照操作手册的安全规定来运行扶 梯，不可用作其它用途。
一、正常运行
扶梯的唯一用途是用于运送行人。 宠物等小动物必须由行人携带着才能运送。
打开机房盖板前，需确保扶梯停止运行，并保证期间 不能被重新启动。扶梯与其它机械设备一样，要求：
－正确的操作。 －操作人员定期检查。 －定期保养及技术安全检测。 －如有必要，尽快维修。
按照以上要求操作，扶梯将会在最良好的安全状态下 运行。以上要求是扶梯操作人员安全防范方面的职责。
服务
一、检查
检查时，操作人员需检查扶梯是否有明显的故障。如发 现功能性故障或运行异常，请务必停止运行扶梯并通知机电 车间。在维修完成之前不能再次启动扶梯。
作安全方面的维保
工
作
安全检测预防性保养
包括技术安全检测
注：安全检测预防性保养必须至少每年一次。
服务
三、维修
部件故障影响到扶梯安全性能的，须将零部件更换。
四、记录保存
维保维修工作须作记录，并包含以下数据：
－类型及范围 －如有必要，记录额定数值或工作区域变化的相关数据 －日期、操作员、签名
废弃物处理
FT732设置有梳齿板安全装置，这一安全装置被触发，例 如当梯级链和梳齿板之间出现异物堵塞的情况下，梳齿板沿 水平方向压缩开关，关闭扶梯。
五、扶手带导入口
安全装置
扶手带在其穿入扶梯的扶手代入口处有扶手安全入口加以特别 保护。
这一系统有两对膜板前后重叠组成，外部膜瓣的作用是防止非 正常启动，如果有外部异物随扶手带同时进入其入口，内膜瓣张开， 扶梯立即停止运行。外膜瓣同时也打开，在扶手带四周形成一个更 大的孔洞，减轻已进入的身体或者物品被挤：手）进入 到扶手入口
蒂森电梯介绍
T k前 言致 ：敬启者自 ：蒂森电梯有限公司非常感谢贵方给予蒂森电梯公司这个机会，参与本项目。
在此我们将对蒂森电梯有限公司和本次投标作一个简短的介绍：1、蒂森电梯作为全球三大电梯品牌之一，是德国工业巨头蒂森克虏伯集团下属电梯专业制造商，成立至今已有140多年的历史，在北美的市场占有率第一。
其所属的集团——蒂森克虏伯集团，在中国的投资的三大项目总额达到28亿美元，约合人民币225亿元（包括蒂森电梯有限公司、蒂森克虏伯不锈钢厂、上海磁悬浮列车）；2、蒂森电梯有限公司为德国全资子公司，采用全球最先进的技术；全球统一的设计理念和质量标准；3、我们的扶梯拥有全世界最先进的桁架焊接技术，经过科学严密的设计及实际试验，可以保证负载为5000N/mm2条件下不变形，两支撑间最大桡度小于1/1000L ；先进的研发和设计理念，使我们拥有多项专利，每一台扶梯都是为您量身定做。
4、全球高品质的使用场所（例如会展、机场、写字楼、酒店等大型公共建筑）的市场占有率第一；在高端的住宅市场也有非常成熟的使用经验。
5、在1999～2006年的七个年度中，蒂森电梯、扶梯连续七次蝉联电梯界权威刊物电梯世界杂志（Elevator World ）颁发的年度金奖项目殊荣。
6、我们公司的维保工作一律由我们公司自己的专业人员完成，可以保证良好的维保质量。
衷心希望我们能够以高质满意的产品、一流的服务赢得贵司的认可并最终为盛地沃尔玛项目工程服务！蒂森电梯有限公司 2012年3月6日T kVelino 产品介绍作为全球三大电梯和自动扶梯生产商之一，蒂森克虏伯电梯为乘客运输系统提供全方位的解决方案。
我们的产品包括电梯、自动扶梯、自动人行道、旅客登机桥以及无障碍解决方案（无障碍升降机、平台升降机等等），同时我们也为上述所有的产品提供高品质的服务。
秉承“承载无限”的理念，蒂森克虏伯电梯在中国持续保持稳健的发展，并以满足客户需求为中心，致力于为每一位客户提供卓越的技术、高质量的产品、全方位的维修保养和增值服务。
蒂森监控说明
© 2002 G-Technologies Co., Ltd. / Zhongshan, China Copies or modifications of any part of the ThyssenKrupp Elevator Compact Monitoring System including any contents of this document require the written approval of G-Technologies. Violations will be prosecuted with the full extent of law. Please mail violations to gtech@ !
电梯 紧凑型
Page 2of 4
监控
系统 V1.0
ThyssenKrupp Elevator
1. 启动监控软件
总述：
PC 的 VGA (视频图形适配卡) 必须调节到以下设定：
- 分辨率: 1280 x 1024 象素 - DPI 设定: 大尺寸（120DPI）
如果设置错误，只能看到监控屏幕的部分内容或监控屏幕不能显示计算机整个屏幕。
如果这个方框为橙色，则 “有司机操纵”功能被激发 - 这项功能的详情参见
电梯操作手册。
2.4 电梯召唤
如果门的位置不能准确地开闭到位，则门 的图形显示为半开的位置。
利用这些按钮你可以实施 VIP 召唤、轿厢召唤、上行或下行楼层召唤。 但在“召唤”方框显示出来之 前，必须在“监控/不监控”屏幕上用一组密码使这项功能开通。(见第 7 章)。
蒂森电梯
蒂森电梯I 型诊断仪7 段数字显示屏起动/停止按键（闪烁 1）旋转脉冲LK 传感器运行：IS/RS 2IS 上行 SR 模块反馈 IS 下行程序选择旋钮安全回路 EKLN 传感器HKTK W/W1 接触器 KTWO/WU 接触器当 I 型诊断仪没有进入 15AF 功能时，LK 和 LN 感应器被井道码板遮挡时，诊断仪上的 LK 和LN 相应的发光二极管闪烁。
当 I 型诊断仪进入 15AF 功能时，LK 和 LN 感应器被井道码板遮 挡时，诊断仪上的 LK 和 LN 相应的发光二极管不闪烁，并且在功能 15AF 里这两个 LED 的配位 也互相对换（见 MA13，类型 6510，顺序号 046）。
用诊断仪 I 总共可查询或处理 16 项功能。
用户可以通过程序选择旋钮选定各项功能。
选 定的功能出现在七段数字显示屏上（闪烁显示）。
使用方法将诊断仪 I 插入相关的印刷电路板（CPU ，门控制，LMS1 等等）。
显示屏显示某项功 能(闪烁)。
用户可调节程序选择旋钮，选择需要的功能。
只有在显示屏闪烁的情况下, 才能从一个功能转换到另一个功能。
退出选定功能：将程序选择旋钮旋转一档，然后按启动/停止键>2 秒。
用户可通过 AF00（dF00，bF00）或者将主开关切断再接通，退出教入功能。
本书中对诊断仪 I 的阐述或功能描述适用于 04.86.3 版起的所有工作程序。
TCI/TCM电 梯控制系统的现行工作程序将在紧急信息栏中公布。
诊断仪 I 的所有功能将在以下章节中分别作详细介绍。
1）当 七 段 显 示 屏 闪 烁 时， 上 图 侧 面 所 示 功 能 将 由 A 列 及 B 列 发 光 二 极 管 指 示 出来。
2）IS ... 检修运行 RS ... 应急电动运行。
诊断仪I（适用于电梯控制系统TCI和TCM）当TCI采用04.86/3版起的工作程序，TCM采用MC，MC1，MC2，MC3控制系统时，以下功能可供选择。
自动扶梯使用维护说明书

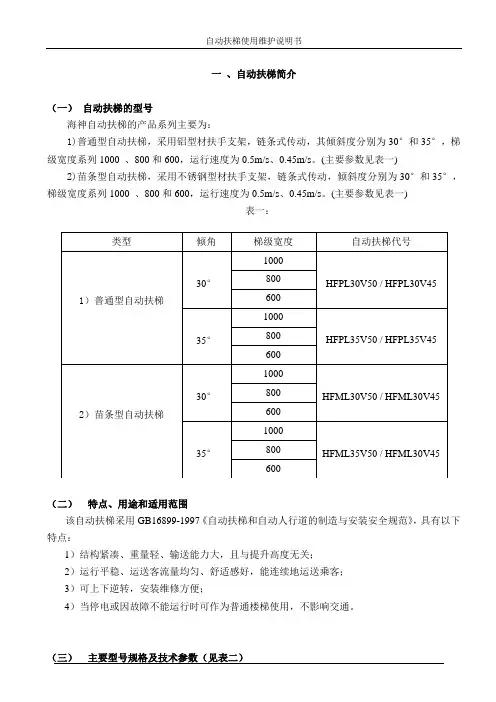

一、自动扶梯简介（一）自动扶梯的型号海神自动扶梯的产品系列主要为：1)普通型自动扶梯，采用铝型材扶手支架，链条式传动，其倾斜度分别为30°和35°，梯级宽度系列1000 、800和600，运行速度为0.5m/s、0.45m/s。
(主要参数见表一)2)苗条型自动扶梯，采用不锈钢型材扶手支架，链条式传动，倾斜度分别为30°和35°，梯级宽度系列1000 、800和600，运行速度为0.5m/s、0.45m/s。
(主要参数见表一)表一：（二）特点、用途和适用范围该自动扶梯采用GB16899-1997《自动扶梯和自动人行道的制造与安装安全规范》，具有以下特点：1）结构紧凑、重量轻、输送能力大，且与提升高度无关；2）运行平稳、运送客流量均匀、舒适感好，能连续地运送乘客；3）可上下逆转，安装维修方便；4）当停电或因故障不能运行时可作为普通楼梯使用，不影响交通。
（三）主要型号规格及技术参数（见表二）表二：（四）主要结构及工作原理自动扶梯由金属骨架、驱动装置、扶手驱动装置、导轨装置、梯级链、梯级、扶手装置、前沿板、电气、润滑等部分组成。
（如图1）图1 总图1 金属骨架（如图2）1）普通型自动扶梯采用角钢和槽钢等钢梁电焊成全封闭形，具有足够的强度和刚度。
2）苗条型自动扶梯采用矩形钢管等焊接成型，较之普通型无论强度、刚度还是外观均有大幅提高。
3）本骨架按乘客载荷计算，实测的最大挠度不超过支承距离L的1/750，完全符合国家标准规定。
32 驱动装置（见图3）采用立式曳引机，它具有结构紧凑，运行平稳和可靠的优点，也可根据客户需要采用进口卧式主机。
驱动装置上还装有制动器，在扶梯发生故障或正常停机时制停扶梯并保持稳定状态。
图3 驱动装置53 扶手驱动装置采用曲线压带摩擦驱动，扶手带绕过大直径挂胶轮时具有一定包角，同时通过压在扶手带外测的涨紧带得到足够的摩擦驱动力，使扶手带与梯级实现同步运行。
自动扶梯技术说明书
标准可选
╳ -
╳
-
9.2.1 链条破断强度：90KN
╳
-
9.2.2 链条滚轮 9.2.2.1 直径 76.2mm，宽度 22mm 9.2.2.2 耐油，耐磨聚氨酯轮缘 9.2.2.3 滚动轴承, 双面密封 9.2.2.4 中间滚轮滑动轴承 9.2.2.5 直径 80mm，宽度 22mm（大高度）
1.4
2.
桁架
2.1
方管桁架 2.1.1 普通冷板底板 2.1.2 桁架表面处理 喷漆防腐 2.1.3 两端带维修空间 600mm 梯级宽度扶梯上端桁架延伸 500mm
╳ ╳
-
╳
-
╳
-
续上表
Unpublished Work Copyright ©anhuibodshi Elevator Company
╳ -
4.3 上平层操纵盒
Unpublished Work Copyright ©anhuibodshi Elevator Company
技术说明书
F30MGS 型扶梯
钥匙开关，急停按钮 4.4 下平层操纵盒 钥匙开关，急停按钮
编号: F30MGS_SE_ZH(2010)
日期: 2010-10-01
Unpublished Work Copyright ©anhuibodshi Elevator Company
技术说明书
F30MGS 型扶梯
一、简介
编号: F30MGS_SE_ZH(2010)
日期: 2010-10-01
F30MGS 型自动扶梯是适合于商用场所和公共交通场所的全系列自动扶梯。他们以人性化的设 计，以符合实际使用要求和客户个性化需求为准则来进行设计，是我公司全新一代的自动扶梯产 品。
自动扶梯与步行道调试流程手册(通用版)
自动扶梯与步行道调试流程手册(通用版)1. 概述本文档旨在提供一份自动扶梯与步行道的调试流程手册，以帮助工程师顺利进行调试工作。
请按照以下步骤进行操作。
2. 调试前准备在开始调试之前，确保已经完成以下准备工作：1. 确认所有电源和控制系统已经正确接通。
2. 检查自动扶梯与步行道的电气连接并确保无异常。
3. 确保调试所需的工具和设备齐全，并处于正常工作状态。
3. 调试步骤按照以下步骤进行自动扶梯与步行道的调试：1. 检查电气系统：- 检查电源电压是否正常，并记录下来。
- 检查电气控制盘上的各个开关和按钮是否正常工作。
- 检查所有电气连接是否牢固，并修复任何松动或损坏的连接。
2. 检查机械系统：- 检查自动扶梯或步行道的链条、带条、链轮和扶手是否正常运转。
- 检查链条或带条的张紧度是否适当，并调整到正确的位置。
- 检查扶手链或带的张紧度是否适当，并调整到正确的位置。
3. 测试运行：- 将自动扶梯或步行道切换到运行模式，并观察其运行情况。
- 检查扶手链或带的运行是否平稳，没有异常声音或振动。
- 检查自动扶梯或步行道的运行速度是否符合要求，并调整到正确的速度。
- 检查所有安全装置是否正常工作，如紧急停止按钮、安全扶手等。
4. 调整参数：- 根据实际情况，调整自动扶梯或步行道的各项参数，如加速度、减速度、坡度等。
- 进行逐步调整，并记录下每次调整的数值和效果。
5. 测试安全性：- 进行安全性测试，包括紧急停止、防夹手等功能的检查。
- 确保自动扶梯或步行道在任何紧急情况下都能及时停止并保护乘客安全。
6. 记录结果：- 在调试过程中记录下所有调整和测试的结果，包括参数数值、效果和安全性测试情况。
- 若发现任何异常或问题，及时记录并采取相应措施进行修复。
4. 调试完成调试完成后，进行以下操作：1. 对整个调试过程进行总结和评估。
2. 编写调试报告，记录下整个调试过程的详细情况和结果。
3. 如有必要，对调试过程中发现的问题进行修复或改进。
蒂森克虏伯电梯enta300产品宣传手册说明书
宣传手册中列出的所有产品参数及规格均为本手册印刷之时的实时数据， 蒂森克虏伯电梯中国区有权视需要且时根据实际生产情形修订相关技术参数或增加其它数据， 产品相关技术参数、 功能以蒂森克虏伯电梯（中国）官为准。
请您在购买我们的产品时接洽您所在地或就近的蒂森电梯有限公司之销售分公司， 蒂森克虏伯电梯中国保留对本手册内容的唯一解释权。
t a 300 中文版 2019/12 发布会版本 蒂森克虏伯电梯（中国）enta300创造无限可能enta300 作为高端定制化无机房乘客电梯，可以为客户精心打造独一无二的方案，提供设计和功能的无限可能。
产品适用范围enta300创造无限可能颠覆体验引领潮流的定制设计，卓越的运行舒适感奠定格局享誉世界的德国技术实力创造非凡致力于楼宇优异表现提升高度：≤ 110m 楼层数量：≤ 38层额定速度：≤ 2.0m/s额定重量：≤ 2000kg机场购物中心医院enta30056enta300凭借先进的技术和工艺，客户始终相信蒂森克虏伯电梯奠定格局享誉世界的德国技术实力耐用曳引机采用低温升设计，以及免润滑轴承，寿命更长，维保成本更低。
可靠具备更高的防尘防水等级，另有进口光幕，多重门区保护系统可选，确保针对不同的使用环境都能正常可靠的工作。
专利的防扒门设计，确保了门系统可靠运行。
可选不锈钢地坎，提供更高强度，能够轻松应对高客流的使用状况。
创造非凡致力于楼宇优异表现绿色认证提升楼宇档次910enta300针对楼宇客流的优化解决方案，缩短候梯时间，减少停站次数，避免拥堵。
目的楼层选择系统-25%+30%优化交通状况使用设备前使用设备后提升电梯运载能力目的楼层选择系统优化客流分配示意图缩短侯梯时间一站式定制化装潢方案CT-23吊顶 雅怡型后壁 发纹不锈钢+发纹不锈钢蚀刻P024+安全夹胶背漆玻璃侧壁 发纹不锈钢+发纹不锈钢蚀刻P024+安全夹胶背漆玻璃前壁 发纹不锈钢轿门 发纹不锈钢地板 PVC 拼花(TB302+H260)扶手 TSF08发纹不锈钢扁平扶手两端圆弧Pano S-7A吊顶 雅怡型后壁 发纹不锈钢+安全夹胶玻璃侧壁 发纹不锈钢+安全夹胶玻璃前壁 发纹不锈钢轿门 发纹不锈钢+安全夹胶玻璃地板 浅米黄色大理石(客户自理)扶手 TSF01发纹不锈钢圆形扶手当代经典ContemporaryCT-21吊顶 雪映型后壁 发纹不锈钢+镜面不锈钢MR01侧壁 发纹不锈钢前壁 发纹不锈钢轿门 发纹不锈钢地板 PVC 拼花(TB6013+TB8937)扶手 TSF01发纹不锈钢圆形扶手(侧壁)CT-22吊顶 莲花型后壁 发纹不锈钢+镜面蚀刻局部拉丝处理侧壁 发纹不锈钢+镜面不锈钢前壁 发纹不锈钢轿门 发纹不锈钢地板 印刷PVC扶手 TSF01发纹不锈钢圆形扶手当代经典ContemporaryST-21吊顶 清朗型后壁 木纹贴面W02+镜面不锈钢+镜面不锈钢镀黑钛压条侧壁 钢板烤漆RAL9003+木纹贴面W02 +镜面不锈钢镀黑钛压条前壁 发纹不锈钢轿门 发纹不锈钢地板 PVC 拼花(TB302+TB6013)扶手 TSF01发纹不锈钢圆形扶手个性时尚 StylishST-22吊顶 G10后壁 中间超白背漆玉砂钢化玻璃RAL9003 + 两侧砂面不锈钢镀黑钛侧壁 发纹不锈钢镀古铜 +砂面不锈钢镀黑钛前壁 发纹不锈钢镀古铜轿门 发纹不锈钢镀古铜地板 大理石(客户自理)扶手 TFH01透明亚克力扶手HR-22吊顶 H10后壁 木纹贴面W01+镜面不锈钢侧壁 木纹贴面W01+镜面不锈钢前壁 和纹不锈钢镀古铜轿门 和纹不锈钢镀古铜地板 大理石(客户自理)复古优雅 Heritage RefinedHR-21吊顶 醇美型后壁 木纹贴面W04+强化烤漆玻璃RAL1035 +镜面不锈钢镀黑钛压条侧壁 发纹不锈钢+木纹贴面W04+镜面不锈钢镀黑钛压条前壁 发纹不锈钢轿门 发纹不锈钢地板 PVC 拼花(TB302+TB8937)扶手 TSF01发纹不锈钢圆形扶手选配COPCR3A-C11红色点阵显示STEP C 按钮（方形），发红光选配COPCR3A-B11红色点阵显示BA21G 按钮（圆形），发红光CR3A-C11CR3A-B11轿厢操纵箱标配COPCR3A-C247.6'蓝白段码液晶显示STEP C 按钮（方形），发蓝光选配COPCR3A-B247.6'蓝白段码液晶显示BA21G 按钮（圆形），发蓝光CR3A-C24CR3A-B24注: 5,6 为传统带底盒型召唤箱选配LIOPFS4B 红色点阵显示BA21G 按钮（圆形），发红光选配LIOPFS4A4.3'蓝白段码液晶显示BA21G 按钮（圆形），发蓝光选配LIOPFS4B 红色点阵显示STEP C 按钮（方形），发红光LS4A-B23LD4A-B23LB4B-C1FS4BLB4B-B1FS4BLB4A-B1LI4A-3FS4ALS4B-C11LD4B-C11LI4B-1LS4B-B11LD4B-B11召唤箱选配LIOPFS4A 红色点阵显示BA21G按钮（圆形），发红光标配LIOPFS4A 红色点阵显示STEP C 按钮（方形），发红光选配LIOPFS4A4.3'蓝白段码液晶显示STEP C 按钮（方形），发蓝光LS4A-C11LS4A-C23LD4A-C23LB4A-C1LD4A-C11LS4A-B11LD4A-B11LB4A-C1LI4A-1FS4A FS4ALB4A-B1FS4ALI4B-1LI4A-1LI4A-3扶手选配TSF01发纹不锈钢圆形扶手选配TSF08发纹不锈钢扁平扶手(两端圆弧)选配TFH01透明亚克力扶手到站灯发纹不锈钢 镜面不锈钢红色 绿色 黄色 白色红色 绿色 黄色 白色注 : HL107型到站灯无面板材质选项24/7电梯和自动扶梯的维护1,200,000客户服务在线了解我们。
蒂森故障显示器DDU中文操作说明
1 控制面板的操作1.1 概述控制面板操作必须由密码进入，防止被无关人员触动。
此密码在厂内预设定为 12343两行显示键区按下控制面板上的相应按钮可进入如下主菜单：(a)统计数据(b)故障记录(c)语言选择(d)参数设置每个主菜单又包括有多个子菜单。
每按“上翻”按钮一次，系统向前选定另一个主菜单或子菜单每按“下翻”按钮一次，系统向后选定另一个主菜单或子菜单按下“转换”按钮一次，退出主菜单或由子菜单退回到主菜单按下“送入”按钮一次，由主菜单进入子菜单，或者在子菜单中进行切换。
如果在5分钟内未有任何输入，显示器会自动切换到信息层；如果再过5分钟仍未有输入，则控制面板会黑屏，但是已经输入的数据会被保存，之后如果收到信的信息，控制面板会自动接通。
1.2 显示主菜单Enter Password1.3 统计菜单YESNO1.4 故障记录FXX =1.5 语言选择1.6 参数设置注：此通信参数用于DDU 与远程RS485通信。
1.6.1 设定时间和日期设定时间和日期(a)用 选择当前修改数值(b)用 键来增加或者减少数字值，数字范围：0~9(c) 按 键退出设置1.6.2设置通信的校验位设置通信的校验位YES（是）请使用无、奇、偶校验，此设置是基于485 ModbusYES 是请使用485 modbus者YES 是请使用RS 485 Modbus1.6.5设置服务密码设置服务密码用 键来选择数值范围内的四位数值1，2，3 和4.Save and exit Save and exit保存并退出保存并退出步骤说明：键入密码字12343按下（4）“送入” 键 确定所选Configuration(设置)出现在主菜单的上行显示原有的密码字密码设定的数位为5位，数字选择为1、2、3和4. 但是数字4不能用作密码的第一个数。
按（4）“送入” 键一次。
自动扶梯安装调试使用维护说明书
一、概述FSL系列自动扶梯是由一台特种结构型式的链式输送机和两台特素结构型式的交代输送机所组合而成的，用以在建筑物的不同层高间运输人员上下的一种连续输送机械。
该扶梯是一种带有循环运动梯路向上或向下倾斜输送乘客的电力拖动设备，主要被用来在建筑物的不同层高间连续运送人员上下。
它以电力驱动，在一定方向上能够大量、连续运送乘客、在人流集中的公共场所、商店、车站、机场、码头、大厦及地铁站等要在较短时间内运送大量人员的地点，通常使用。
该系列扶梯的设计制造符合国标GB16899-2011《自动扶梯和自动人行道的制造与安装安全规范》，产品具有结构紧凑、重量轻、运行平稳、舒适感好、输送能力大、运送客流量均匀、安装维修方便等优点。
本梯可正转也可反转，连续运行，以满足上下客的需要。
二、产品介绍第一篇机械部分1产品的型号该自动扶梯的产品系列主要为：1) 普通型自动扶梯(SWE)，采用铝型材扶手支架，均是链条式传动，其倾斜度分别为30°和35°，梯级宽度系列1000 、800和600型。
2) 苗条型自动扶梯(SDS)，采用不锈钢型材扶手支架，均是链条式传动，其倾斜度分别为30°和35°，梯级宽度系列1000、800和600型。
2主要型号规格及技术参数3主要结构及工作原理本系列自动扶梯由金属骨架、曳引装置、驱动装置、扶手驱动装置、梯路导轨、梯级传动链、梯级、扶手装置、梳齿前沿板、电气控制系统、自动润滑系统等部分组成，如图1-1所示。
72103896451图1-1 自动扶梯总体示意图（1）梯级（2）曳引装置（3）驱动装置（4）梯路导轨（5）金属桁架（6）梳齿前沿板（7）扶手装置（8）电气控制系统（9）安全保护系统（10）自动润滑系统金属桁架：金属桁架的作用在于安装和支撑自动扶梯的各个不见、承受各种载荷以及将建筑物两个不同层高的地面连接起来。
端部驱动及中间驱动自动扶梯的梯路、驱动装置、张紧装置、导轨系统以及扶手系统等安装在金属结构的里面和上面。
蒂森扶梯电气原理图(1)
主讲人:黄成建
计数器
制动 电阻
变频器 快慢速 继电器
检修开关
变频器电 源输入接
触器
变频器电 源输出接
触器
上、下行接触器
上行接触 器
热保护继电 器
工频运行电 源接触器
下行接触 器
星形运行接 触器
三角形运行 接触器
控制系统 漏电断路
扶手带 驱动链 检测
西门子扩展模 块2
下端 雷达 继电 器
闸瓦检测传 感器
西门子扩展模 块3
工频运 行电源 接触器
变频器电 源输入接
触器
变频器运行 电源输出接
触器
西门子扩展模 块4
工频运 行电源 接触器 粘连检
测
变频器电 源输入接 触器粘连
检测
变频器运行 电源输出接 触器粘连检
测
辅助抱闸 检测
下端梯级 塌陷开关
7个干接点输出
下端检修 插座
上端检修 插座
盖板开关
西门子P LC
安全回路 /检修继
电器
检修盒
上行
下 行
上行 接触 器
下行 接触 器
运行 继电 器
星形 接触 器
三角形 接触器
西门子扩展模 块1
抱闸检测传感器
蜂鸣器
交通灯
相序 继电
器
上端 雷达 继电 器
自动/手 动钥匙 开关
检修开关
西门子PL C
PLC故障输 出继电器
辅助抱闸控 制继电器
变频运行快慢 速控制继电器
油泵故障继 电器
开梯钥匙 开关
上端光栅 感应输出
下端光栅 感应输出
分段扶梯装配操作指导书
PDF created with pdfFactory trial version
PDF created with pdfFactory trial version
蒂森克虏伯扶梯及机场系统有限公司 广东省中山市火炬开发区世纪大道侧，邮编：528437
电话：+86-760-8165888 传真：+86-760-3324909 网址：
Tk
A Company of ThyssenKrupp Escalator Co.(China)Ltd
ThyssenKrupp
Elevator 蒂森克虏伯扶梯（中国）有限公司
FT845 分段扶梯装配操作指导书
编号: ESPBB-MD.ESC-O01.010
Version No.: 2 Effect Date: 2008.12.27
扶梯桁架分段接口装配图
图2
2
Thyssen Escalators & Airport systems Co. Ltd. Century Road. Torch High-tech Lndustrial Development Zone,
Zhongshan 528437, Guangdong Province Tel.: +86-760-8165888 Fax: +86-760-3324909 Web page:
A Company of ThyssenKrupp Escalator Co.(China)Ltd
ThyssenKrupp
蒂森扶梯培训课件
FT732整机结构和主要部件
梯级导轨
FT732整机结构和主要部件
张紧站
FT732整机结构和主要部件 扶梯上端和下端
FT732整机结构和主要部件
卸载轨
FT732整机结构和主要部件
梯级链和梯级
• 高精度的滚子链 (130 kN, 210 kN,
260 kN, 340 kN) • 节距 101.15 mm, 每个第四链销都
中间支撑
FT732整机结构和主要部件
油水分离器
FT732整机结构和主要部件
扶手带驱动
• 扶手转向段的驱动轮驱动
• 宽度为88毫米符合人体工程学的 扶手带保证了舒适的握感
FT732整机结构和主要部件
前沿板和踏板（ 楼层盖板）
FT732整机结构和主要部件
裙板和裙板刷
FT732整机结构和主要部件 蒂森专利技术的扶手入口
Tugela
<Topic, date, name/ref>
速度监测 工作制动器
自动人行道（Orinoco FS880）
扶手回转段
控制柜 内盖板
玻璃护栏
驱动主机
踏板 扶手带
驱动链监控装置 扶手驱动轮 扶手照明 踏板链
桁架
导轨
踏板
踏板运行保护开关
前裙板(扶手入口) (扶手入口保护装置)
张紧站 梯级链张紧开关
14. 扶手带速度监控
8. 扶手带去静电装置 15. 裙板安全开关
9. 梳齿板安全开关
1）相序保护 2）电机过热保护 3）过载保护 4）超速保护 5）防逆转保护 6）漏电保护 7）故障诊断 8）监控系统接口
16. 裙板刷
17. 运行状态显示 2. 钥匙开关 3. 急停开关 4. 扶手入口保护装置
自动扶梯运行前的准备工作及转换运行方向操作程序
城市轨道交通车站设备运用与监控
自动扶梯运行前的准备工作及 转换运行方向操作程序
1 自动扶梯运行前的准备工作
检査扶梯踏板、扶手带、梳齿板和裙板，裙板与梯级间 的间隙。清除夹在里面的碎纸、小石子、口香糖等物。
03 待完全停止后，将钥匙插入运行开关，开启需运行方向的开 关（上或下）。
04
谢
01
1 自动扶梯运行前的准备工作
确认自动扶梯周围的安全设施 （三角区的护板，防止进入的 栅栏、隔板及防护网）有无破 损等异状。
确认紧急按钮是否处于正 常状态。
02
2 扶梯转换运行方向操作程序
01 将钥匙插入报警停止开关，鸣响警笛。
03
2 扶梯转换运行方向操作程序
02 确认扶梯梯级上无人后再用钥匙开启停止开关，自动扶梯停 止运行并将钥匙拔出。
使用及维护手册
使用及维护手册第一章概述有多年电梯制造经验的蒂森电梯公司设计和生产绝对安全、经济、舒适的电梯。
请仔细阅读该资料。
这里描述了用户的任务及职责。
请注意，如果用户忽略了这些职责，则会失去要求质量保证的权利，并需承担相应的风险。
如果您有关于安装安全、操作及维护方面的问题，请与“蒂森电梯有限公司”联系。
1.1 电梯的结构如图1所示。
1.2 电梯的使用和维护，始于电梯安装完毕和正式验收之后。
1.3 为确保电梯的安全行驶，必须建立正确的维护保养，管理制度：①每周对主要安全设施和电气控制部份进行一次检查；机械部份的检查和润滑。
②每隔三个月对其较重要的机械和电气设备进行细致的检查、调整和维修。
③每年组织有关专业人员，进行一次技术检验，检查所有机械、电气、安全设施的工作状况；修复、更换磨损严重的零、部件。
④根据使用情况，可在三至五年内，进行一次全面的拆卸清洗检修和更换重要的机械、电气部件。
⑤根据电梯运行性能和使用率，来确定大修期限。
⑥每年检查一次电气设备的金属外壳接地或接零装置。
⑦每年检查一次电气设备的绝缘电阻。
⑧发现有异常现象时，应立即停驶，详细检查修复后方可使用。
⑨电梯停用七天以上时，须经详细检查并试运行1小时后，方可投入正常使用。
⑩平时应将发生的故障、检查经过、维修的过程作详细的记录。
1.4 维修人员须经蒂森公司培训的专职人员对电梯进行经常性的管理、维护和检修，进行维修操作的维修人员还须取得当地劳动安全部门颁发的“电梯维修保养安全操作证”。
1.5 电梯司机须由取得上岗操作证者担任；应具有高度的责任心，爱护设备，熟练掌握使用方法。
1.6 电梯正常工作条件，应符合电梯技术条件中的有关规定。
1.7 安全符号及定义为了更好地理解定义，各安全符号的说明如下：符号说明危险：该符号提醒人们注意高度危险的人身伤害，必须随时遵守。
警告：该符号表示一种信息，如果不遵守该符号，可能会导致人员伤害或严重的财产损失，必须随时遵守。
小心：该符号指出含有重要的操作使用说明的信息，不遵守该符号可能导致破坏或危险。
