阻容降压电路计算
阻容降压原理和计算公式
阻容降压原理和计算公式-CAL-FENGHAI.-(YICAI)-Company One1阻容降压原理和计算公式阻容降压原理和计算公式,电容降压式电源将交流式电转换为低压直阻容降压原理和计算公式这一类的电路通常用于低成本取得非隔离的小电流电源。
它的输出电压通常可在几伏到三几十伏，取决于所使用的齐纳稳压管。
所能提供的电流大小正比于限流电容容量。
采用半波整流时，每微法电容可得到电流（平均值）为：（国际标准单位）I(AV)=*V/Zc=*220*2*Pi*f*C=*220*2**50*C=30000C=30000*=0.03A=30mAf为电源频率单位HZ;C为电容容值单位F法拉;V为电源电压单位伏V;Zc=2*Pi*f*C为阻抗阻值单位欧姆.如果采用全波整流可得到双倍的电流（平均值）为：I(AV)=*V/Zc=*220*2*Pi*f*C=*220*2**50*C=60000C=60000*=0.06A=60mA一般地，此类电路全波整流虽电流稍大，但是因为浮地，稳定性和安全性要比半波整流型更差，所以用的更少。
使用这种电路时，需要注意以下事项：1、未和220V交流高压隔离，请注意安全，严防触电！2、限流电容须接于火线，耐压要足够大（大于400V），并加串防浪涌冲击兼保险电阻和并放电电阻。
3、注意齐纳管功耗，严禁齐纳管断开运行。
电容降压式电源将交流式电转换为低压直流电容降压原理电容降压的工作原理并不复杂。
他的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。
例如，在50Hz的工频条件下，一个1uF的电容所产生的容抗约为3180欧姆。
当220V的交流电压加在电容器的两端，则流过电容的最大电流约为70mA。
虽然流过电容的电流有70mA，但在电容器上并不产生功耗，应为如果电容是一个理想电容，则流过电容的电流为虚部电流，它所作的功为无功功率。
根据这个特点，我们如果在一个1uF的电容器上再串联一个阻性元件，则阻性元件两端所得到的电压和它所产生的功耗完全取决于这个阻性元件的特性。
阻容降压原理和计算公式及LED照明应用原理基础
阻容降压原理和计算公式及LED照明应用原理基础作者：113007060提交日期：2010-5-2 17:52:00 | 分类:照明技术应用 | 访问量：234阻容降压原理和计算公式这一类的电路通常用于低成本取得非隔离的小电流电源。
它的输出电压通常可在几伏到三几十伏，取决于所使用的齐纳稳压管。
所能提供的电流大小正比于限流电容容量。
采用半波整流时，每微法电容可得到电流（平均值）为：（国际标准单位）I(AV)=0.44*V/Zc=0.44*220*2*Pi*f*C=0.44*220*2*3.14*50*C=30000C=30000*0.000001=0.03A=30mAf为电源频率单位HZ;C为电容容值单位F法拉;V为电源电压单位伏V;Zc=2*Pi*f*C为阻抗阻值单位欧姆.如果采用全波整流可得到双倍的电流（平均值）为：I(AV)=0.89*V/Zc=0.89*220*2*Pi*f*C=0.89*220*2*3.14*50*C=60000C=60000*0.000001=0.06A=60mA一般地，此类电路全波整流虽电流稍大，但是因为浮地，稳定性和安全性要比半波整流型更差，所以用的更少。
使用这种电路时，需要注意以下事项：1、未和220V交流高压隔离，请注意安全，严防触电！2、限流电容须接于火线，耐压要足够大（大于400V），并加串防浪涌冲击兼保险电阻和并放电电阻。
3、注意齐纳管功耗，严禁齐纳管断开运行。
电容降压式电源将交流式电转换为低压直流电容降压原理电容降压的工作原理并不复杂。
他的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。
例如，在50Hz的工频条件下，一个1uF 的电容所产生的容抗约为3180欧姆。
当220V的交流电压加在电容器的两端，则流过电容的最大电流约为70mA。
虽然流过电容的电流有70mA，但在电容器上并不产生功耗，应为如果电容是一个理想电容，则流过电容的电流为虚部电流，它所作的功为无功功率。
阻容降压的原理及计算公式
阻容降压原理和计算公式一、能提供的电流这一类的电路通常用于低成本取得非隔离的小电流电源。
它的输出电压通常可在几伏到三几十伏，取决于所使用的齐纳稳压管。
所能提供的电流大小正比于限流电容容量。
采用半波整流时，每微法电容可得到电流（平均值）为：（国际标准单位）I(AV)=0.44*V/Zc=0.44*220*2*Pi*f*C=0.44*220*2*3.14*50*C=30000C=30000*0.000001=0.03A=30mA0.44：半波整流的平均值系数F：电源频率单位HZ;C：电容容值单位F法拉;V：电源电压单位伏V;Zc=2*Pi*f*C：阻抗阻值单位欧姆.如果采用全波整流可得到双倍的电流（平均值）为：I(AV)=0.89*V/Zc=0.89*220*2*Pi*f*C=0.89*220*2*3.14*50*C=60000C=60000*0.000001=0.06A=60mA一般地，此类电路全波整流虽电流稍大，但是因为浮地，稳定性和安全性要比半波整流型更差，所以用的更少。
使用这种电路时，需要注意以下事项：1、未和220V交流高压隔离，请注意安全，严防触电！2、限流电容须接于火线，耐压要足够大（大于400V），并加串防浪涌冲击兼保险电阻和并放电电阻。
3、注意齐纳管功耗，严禁齐纳管断开运行。
电容降压式电源将交流式电转换为低压直流二、电容降压式电源将交流式电转换为低压直流电容降压原理1.电容降压原理电容降压的工作原理并不复杂。
他的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。
例如，在50Hz的工频条件下，一个1uF的电容所产生的容抗约为3180欧姆。
当220V的交流电压加在电容器的两端，则流过电容的最大电流约为70mA。
虽然流过电容的电流有70mA，但在电容器上并不产生功耗，应为如果电容是一个理想电容，则流过电容的电流为虚部电流，它所作的功为无功功率。
根据这个特点，我们如果在一个1uF的电容器上再串联一个阻性元件，则阻性元件两端所得到的电压和它所产生的功耗完全取决于这个阻性元件的特性。
阻容降压原理和计算公式
阻容降压原理和计算公式(转)6推荐阻容降压原理和计算公式这一类的电路通常用于低成本取得非隔离的小电流电源。
它的输出电压通常可在几伏到三几十伏，取决于所使用的齐纳稳压管。
所能提供的电流大小正比于限流电容容量。
采用半波整流时，每微法电容可得到电流（平均值）为：（国际标准单位）I(AV)=0.44*V/Zc=0.44*220*2*Pi*f*C=0.44*220*2*3.14*50*C=30000C=30000*0.000001=0.03A=30mAf为电源频率单位HZ;C为电容容值单位F法拉;V为电源电压单位伏V;Zc=2*Pi*f*C为阻抗阻值单位欧姆.如果采用全波整流可得到双倍的电流（平均值）为：I(AV)=0.89*V/Zc=0.89*220*2*Pi*f*C=0.89*220*2*3.14*50*C=60000C=60000*0.000001=0.06A=60mA一般地，此类电路全波整流虽电流稍大，但是因为浮地，稳定性和安全性要比半波整流型更差，所以用的更少。
使用这种电路时，需要注意以下事项：1、未和220V交流高压隔离，请注意安全，严防触电！2、限流电容须接于火线，耐压要足够大（大于400V），并加串防浪涌冲击兼保险电阻和并放电电阻。
3、注意齐纳管功耗，严禁齐纳管断开运行。
电容降压式电源将交流式电转换为低压直流电容降压原理电容降压的工作原理并不复杂。
他的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。
例如，在50Hz的工频条件下，一个1uF的电容所产生的容抗约为3180欧姆。
当220V的交流电压加在电容器的两端，则流过电容的最大电流约为70mA。
虽然流过电容的电流有70mA，但在电容器上并不产生功耗，应为如果电容是一个理想电容，则流过电容的电流为虚部电流，它所作的功为无功功率。
根据这个特点，我们如果在一个1uF的电容器上再串联一个阻性元件，则阻性元件两端所得到的电压和它所产生的功耗完全取决于这个阻性元件的特性。
阻容降压电路的计算方法
阻容降压电路的计算方法阻容降压电路是一种常见的电路，用来将高电压降低到需要的电压水平。
在实际应用中，我们经常需要根据具体的需求来设计和计算阻容降压电路。
本文将介绍阻容降压电路的计算方法，帮助读者了解如何设计和计算这种电路。
我们需要明确设计电路的输入和输出电压。
输入电压是指电路中电源提供的电压，而输出电压是我们希望得到的电压。
根据这两个参数，我们可以计算所需的阻值和电容值。
在阻容降压电路中，电阻和电容是主要的元件。
电阻用来限制电流的流动，电容则用来储存电荷。
通过合理选择电阻和电容的数值，我们可以实现电压的降低。
我们需要计算所需的输出电流。
输出电流的大小决定了电路所需的总电阻。
我们可以根据欧姆定律来计算电阻的数值。
假设输出电流为I，输出电压为V，那么所需的总电阻R可以通过R=V/I来计算得到。
接下来，我们需要选择合适的电容值。
电容的数值决定了电路的时间常数，从而影响电压的稳定性和响应速度。
一般来说，电容的数值越大，电路的稳定性越好，但响应速度越慢。
相反，电容的数值越小，电路的稳定性越差，但响应速度越快。
我们需要根据具体的需求来选择合适的电容值。
选择电容值的常用方法是根据电路的时间常数来确定。
时间常数τ可以通过R和C的乘积得到，即τ=RC。
一般来说，时间常数的取值应该在输入信号的周期的几倍范围内，这样电路的响应速度就能够满足要求。
在确定了所需的总电阻和合适的电容值之后，我们就可以根据这些参数来选择具体的电阻和电容元件。
在实际的电路设计中，我们可以通过查找电阻和电容的参数表来选择合适的元件。
需要注意的是，在实际的电路设计中，阻容降压电路的计算并不是一个简单的线性关系。
由于电阻和电容的参数存在一定的误差，还有其他因素的影响，实际的电路性能可能会与理论计算有所偏差。
因此，我们在设计和计算电路时，需要进行一定的实验和调整，以验证和优化电路的性能。
总的来说，阻容降压电路是一种常见的电路，用来将高电压降低到需要的电压水平。

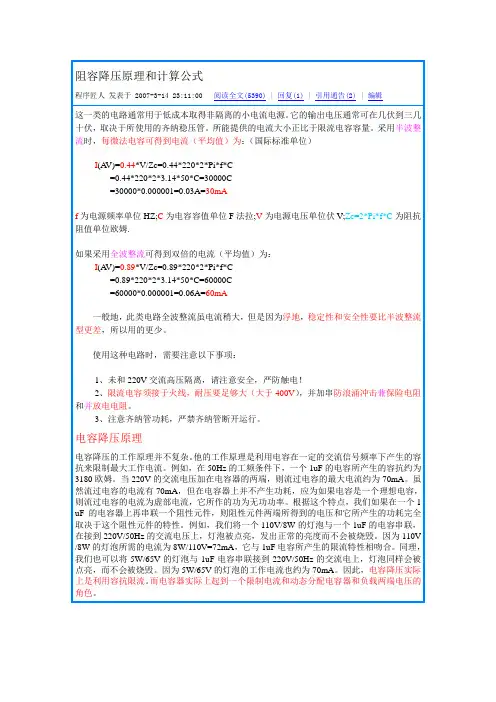

阻容降压原理和计算公式
阻容降压原理和计算公式程序匠人发表于 2007-3-14 23:11:00 阅读全文(5390) | 回复(1) | 引用通告(2) | 编辑这一类的电路通常用于低成本取得非隔离的小电流电源。
它的输出电压通常可在几伏到三几十伏，取决于所使用的齐纳稳压管。
所能提供的电流大小正比于限流电容容量。
采用半波整流时，每微法电容可得到电流（平均值）为：（国际标准单位）I(A V)=0.44*V/Zc=0.44*220*2*Pi*f*C=0.44*220*2*3.14*50*C=30000C=30000*0.000001=0.03A=30mAf为电源频率单位HZ;C为电容容值单位F法拉;V为电源电压单位伏V;Zc=2*Pi*f*C为阻抗阻值单位欧姆.如果采用全波整流可得到双倍的电流（平均值）为：I(A V)=0.89*V/Zc=0.89*220*2*Pi*f*C=0.89*220*2*3.14*50*C=60000C=60000*0.000001=0.06A=60mA一般地，此类电路全波整流虽电流稍大，但是因为浮地，稳定性和安全性要比半波整流型更差，所以用的更少。
使用这种电路时，需要注意以下事项：1、未和220V交流高压隔离，请注意安全，严防触电！2、限流电容须接于火线，耐压要足够大（大于400V），并加串防浪涌冲击兼保险电阻和并放电电阻。
3、注意齐纳管功耗，严禁齐纳管断开运行。
电容降压原理电容降压的工作原理并不复杂。
他的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。
例如，在50Hz的工频条件下，一个1uF的电容所产生的容抗约为3180欧姆。
当220V的交流电压加在电容器的两端，则流过电容的最大电流约为70mA。
虽然流过电容的电流有70mA，但在电容器上并不产生功耗，应为如果电容是一个理想电容，则流过电容的电流为虚部电流，它所作的功为无功功率。
根据这个特点，我们如果在一个1 uF的电容器上再串联一个阻性元件，则阻性元件两端所得到的电压和它所产生的功耗完全取决于这个阻性元件的特性。
阻容降压原理及计算公式
阻容降压原理及计算公式(总5页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--阻容降压原理和计算公式这一类的电路通常用于低成本取得非隔离的小电流电源。
它的输出电压通常可在几伏到三几十伏，取决于所使用的齐纳稳压管。
所能提供的电流大小正比于限流电容容量。
采用半波整流时，每微法电容可得到电流（平均值）为：（国际标准单位）I(AV)=*V/Zc=*220*2*Pi*f*C=*220*2**50*C=30000C=30000*==30mAf为电源频率单位HZ；C为电容容值单位（F）法拉；V为电源电压单位伏V； Zc=1/(2*Pi*f*C)为阻抗，阻值单位欧姆。
如果采用全波整流可得到双倍的电流（平均值）为：I(AV)=*V/Zc=*220*2*Pi*f*C=*220*2**50*C=60000C=60000*==60mA一般地，此类电路全波整流虽电流稍大，但是因为浮地，稳定性和安全性要比半波整流型更差，所以用的更少。
使用这种电路时，需要注意以下事项：1、未和220V交流高压隔离，请注意安全，严防触电！2、限流电容须接于火线，耐压要足够大（大于400V），并加串防浪涌冲击兼保险电阻和并放电电阻。
3、注意齐纳管功耗，严禁齐纳管断开运行。
电容降压式电源将交流式电转换为低压直流电容降压原理电容降压的工作原理并不复杂。
他的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。
例如，在50Hz的工频条件下，一个1uF的电容所产生的容抗约为3180欧姆。
当220V的交流电压加在电容器的两端，则流过电容的最大电流约为70mA。
虽然流过电容的电流有70mA，但在电容器上并不产生功耗，应为如果电容是一个理想电容，则流过电容的电流为虚部电流，它所作的功为无功功率。
根据这个特点，我们如果在一个1uF的电容器上再串联一个阻性元件，则阻性元件两端所得到的电压和它所产生的功耗完全取决于这个阻性元件的特性。
阻容降压原理和计算公式
阻容降压原理和计算公式这一类的电路通常用于低成本取得非隔离的小电流电源。
它的输出电压通常可在几伏到三几十伏，取决于所使用的齐纳稳压管。
所能提供的电流大小正比于限流电容容量。
采用半波整流时，每微法电容可得到电流（平均值）为：（国际标准单位）??I(AV)=0.44*V/Zc=0.44*220*2*Pi*f*C???? =0.44*220*2*3.14*50*C=30000C???? =30000*0.000001=0.03A=30mAf为电源频率单位HZ;C为电容容值单位F法拉;V为电源电压单位伏V;Zc=2*Pi*f*C为阻抗阻值单位欧姆.如果采用全波整流可得到双倍的电流（平均值）为：??I(AV)=0.89*V/Zc=0.89*220*2*Pi*f*C???? =0.89*220*2*3.14*50*C=60000C???? =60000*0.000001=0.06A=60mA??一般地，此类电路全波整流虽电流稍大，但是因为浮地，稳定性和安全性要比半波整流型更差，所以用的更少。
??使用这种电路时，需要注意以下事项：??1、未和220V交流高压隔离，请注意安全，严防触电！??2、限流电容须接于火线，耐压要足够大（大于400V），并加串防浪涌冲击兼保险电阻和并放电电阻。
??3、注意齐纳管功耗，严禁齐纳管断开运行。
电容降压式电源将交流式电转换为低压直流电容降压原理电容降压的工作原理并不复杂。
他的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。
例如，在50Hz的工频条件下，一个1uF的电容所产生的容抗约为3180欧姆。
当220V的交流电压加在电容器的两端，则流过电容的最大电流约为70mA。
虽然流过电容的电流有70mA，但在电容器上并不产生功耗，应为如果电容是一个理想电容，则流过电容的电流为虚部电流，它所作的功为无功功率。
根据这个特点，我们如果在一个1uF的电容器上再串联一个阻性元件，则阻性元件两端所得到的电压和它所产生的功耗完全取决于这个阻性元件的特性。
最新阻容降压原理87348
•阻容降压原理和计算公式,电容降压式电源将交流式电转换为低压直转载自：led照明灯作者：led照明Tags：阻容降压原理电容降压原理•阻容降压原理和计算公式••这一类的电路通常用于低成本取得非隔离的小电流电源。
它的输出电压通常可在几伏到三几十伏，取决于所使用的齐纳稳压管。
所能提供的电流大小正比于限流电容容量。
采用半波整流时，每微法电容可得到电流（平均值）为：（国际标准单位）••I(AV)=0.44*V/Zc=0.44*220*2*Pi*f*C• =0.44*220*2*3.14*50*C=30000C• =30000*0.000001=0.03A=30mA••f为电源频率单位HZ;C为电容容值单位F法拉;V为电源电压单位伏V;Zc=2*Pi*f*C 为阻抗阻值单位欧姆.••如果采用全波整流可得到双倍的电流（平均值）为：•I(AV)=0.89*V/Zc=0.89*220*2*Pi*f*C• =0.89*220*2*3.14*50*C=60000C• =60000*0.000001=0.06A=60mA••一般地，此类电路全波整流虽电流稍大，但是因为浮地，稳定性和安全性要比半波整流型更差，所以用的更少。
••使用这种电路时，需要注意以下事项：••1、未和220V交流高压隔离，请注意安全，严防触电！•2、限流电容须接于火线，耐压要足够大（大于400V），并加串防浪涌冲击兼保险电阻和并放电电阻。
•3、注意齐纳管功耗，严禁齐纳管断开运行。
•••电容降压式电源将交流式电转换为低压直流•••电容降压原理••电容降压的工作原理并不复杂。
他的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。
例如，在50Hz的工频条件下，一个1uF的电容所产生的容抗约为3180欧姆。
当220V的交流电压加在电容器的两端，则流过电容的最大电流约为70mA。
虽然流过电容的电流有70mA，但在电容器上并不产生功耗，应为如果电容是一个理想电容，则流过电容的电流为虚部电流，它所作的功为无功功率。
阻容降压的计算
阻容降压的心得体会正弦波平均值的计算: (α为导通角)Ud=[∫παU(峰)*sin(ωt)d(ωt)]/(2*pi())= U(峰)*(1+cos(α))/(pi())=0.9*U(有效值)* (1+cos(α))/2 (1)关于容抗电容与输出电流的关系:1.当负载阻抗很小时(即输出电压近似为0V):如下图1电路.如果将后面的负载短路,则通过R2的电流为完整正弦波.电流的峰值I(峰)=220*1.141*2*PI()*f*c取C=1Uf时. I(峰)≈97mA所以电流的有效值I(有效值) ≈I(峰)/1.414=97/1.414≈67 mA引入公式(1). 电流的平均值I(平均值)= I(有效值)*0.9≈60.3 mA可见1Uf的电容在全桥时能够提供约60mA的电流.(半桥除以2.推导同理)1.当负载有一定阻抗时(即输出电压近>0V):则通过R2的电流为不完整正弦波.如下图2中XSC3中的波形.非常类似于可控硅控制相位斩波时的波形.根据容抗的关系我们知道,容抗占主导的电容电路中电流电压相位相差约90’下图2中XSC2中红色波形为电源电压, 黄色波形为C1上的电压. C1上的电压.U(C1)在达到峰值U(峰)与负载电压U(负)之差=U(峰)-U(负) ≈210时就不再增加(波形上的平顶部分).(此例中抓图时U(负) ≈99V) 当电源电压达到峰值时电流为零达到最小值.但当电源电压下降时,电流并不马上增加.而是当电源电压值= U(C1)- U(负) ≈110时才开始出现即整流桥换向XSC3中蓝线对应位置即为导通角α. XSC2图可知U(峰)*COS(α)= U(C1)- U(负)== U(峰)-2*U(负)所以α=Acos{[U(峰)-2*U(负)]/ U(峰)}.将α和I(有效值)代入式1便可得出不同负时所得到的电流如本例中U(负) ≈99V. α=Acos{[U(峰)-2*U(负)]/ U(峰)}=ACOS(112/310)≈68.82’I(平均值)=67*0.9*(1+cos(68.82’))/2 =41mA如负载电压较小为5V时. U(有效值)* (1+cos(α))/2=0.885此值即为很多贴中,电流系数0.88或0.89(半桥0.44)的推导电流与负载阻抗的关系假设负载为LED串电阻的形势,且LED压降恒定设为U(恒),电阻阻值=RU(负)=I(平均值)*R+U(恒),上贴中最后的公式整理后可得到I(平均值)=I(有效值)*0.9*(1-U(负)/U(峰))把U(负)=I(平均值)*R+U(恒),代入此式.得I(平均值)=I(有效值)*0.9*[U(峰)-U(恒)]/[U(峰)+0.9*I(有效值)*R]。
阻容降压原理#
Xc=1 /（2 πf C）,C取1uf 则Xc=3K 左右,由于电容的精度较底取近似值,输出电压要根据负载的功率计算,已知电流乘以Xc就是电容上的压降,还有一个更为简便的统计经验公式,但前提条件是:输入电压为220VAC正弦波,其频率为50HZ,电流单位为安培,电容单位是微法.公式是:负载电流的15倍=降压电容的容量(微法)仅作参考.我想说的是:电容降压电路只适合小电流和负载电流波动小的电路.如在计算后,电容量大于几微法,则不应考虑使用该类型电路.阻容降压原理-----路遥（电子工程）电容降压的工作原理并不复杂。
他的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。
例如，在50Hz的工频条件下，一个1uF的电容所产生的容抗约为3180欧姆。
当220V的交流电压加在电容器的两端，则流过电容的最大电流约为70mA。
虽然流过电容的电流有70mA，但在电容器上并不产生功耗，应为如果电容是一个理想电容，则流过电容的电流为虚部电流，它所作的功为无功功率。
根据这个特点，我们如果在一个1uF的电容器上再串联一个阻性元件，则阻性元件两端所得到的电压和它所产生的功耗完全取决于这个阻性元件的特性。
例如，我们将一个110V/8W的灯泡与一个1uF的电容串联，在接到220V/50Hz的交流电压上，灯泡被点亮，发出正常的亮度而不会被烧毁。
因为110V/8W的灯泡所需的电流为8W/110V=72mA，它与1uF电容所产生的限流特性相吻合。
同理，我们也可以将5W/65V的灯泡与1uF电容串联接到220V/50Hz的交流电上，灯泡同样会被点亮，而不会被烧毁。
因为5W/65V的灯泡的工作电流也约为70mA。
因此，电容降压实际上是利用容抗限流。
而电容器实际上起到一个限制电流和动态分配电容器和负载两端电压的角色。
采用电容降压时应注意以下几点：1 根据负载的电流大小和交流电的工作频率选取适当的电容，而不是依据负载的电压和功率。
阻容降压工作原理及参数计算
阻容降压工作原理及参数计算2011-09-12 22:50转载自wcdstar最终编辑wcdstar阻容降压工作原理及参数计算一.工作原理利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流,该电容如果是理想电容,则它所作的功为无功功率.因此,电容降压实际上是利用容抗限流.而电容器实际上起到一个限制电流和动态分配负载两端二.参数计算1.电路原理图:2.参数计算公式:(1)容抗公式:Xc = 1/(2πf·C) = 1/(ω·C)(2)电流计算公式:Ic = U/Xc = 2πf·CU3.举例: 图2中，已知C1为0.33μF，交流输入为220V/50Hz，求电路能供给负载的最大电流解:由(2)得Ic = U/Xc = 2πf·CU = 2 x 3.14 x 50 x 0.33 x 10-6 x 220 = 0.0228 (A)三.器件选择1.电路设计时，应先测定负载电流的准确值，然后参考示例来选择降压电容器的容量。
因为通过降Io，实际上是流过C1的充放电电流 Ic。
C1容量越大，容抗Xc越小，则流经C1的充、放电电流的充放电电流时，多余的电流就会流过稳压管，若稳压管的最大允许电流Idmax小于Ic-Io时易造2.为保证C1可靠工作，其耐压选择应大于两倍的电源电压。
3.泄放电阻R1的选择必须保证在要求的时间内泄放掉C1上的电荷。
理想情况下RC时间常数<T(T 不能取太小,否则R1功耗大,一般我们取RC时间常数<300mS.注意电阻耐压,常用的0.25W碳膜电阻压700V.4.实际电路如图4加入R2,R3限流,防止首次上电和在快速插拔电源插头或插头接触不良时所产生坏.图4电容C2首次上电刚好碰在波峰处,因C2在通电瞬间呈短路状态,此时交流电源直接加在R 2Usin(ωt+φ)=Umsin(ωt+φ),R2,R3上有220VAC x 1.414=311VDC瞬间直流电压;电容C2在快速时,如果C2在n+1波峰处断电,n+2波峰处通电,此时间内放掉ΔV(由C2,R1决定),此时R2,R3上有1.414 –ΔV) = 622VDC –ΔV瞬间直流电压,考虑电网波动,此电压会更高,所以R2,R3要选择般选大功率氧化膜电阻或金属膜电阻,阻值一般取40-50欧姆之间,电阻太大,电路功耗大,电阻太小值电流一般比较大,如1N400X系列峰值电流为200A.图4中,D1,D2为整流二极管,组成半波整流回路,C3,C4组成第一级滤波,其最高耐压=(Umax X =22.2VDC,所以C3,C4选耐压>25VDC的产品,R4,C5,C6组成第二级RC滤波同时ZD1将电压稳定在图4中,R4的大小决定了产品在低工作电压下的纹波大小.R5防止快速插拔或插头接触问题对容上耦合过去,防止稳压二极管损坏.同时PCB Layout时该电阻放在滤波电容C5,C6的后面,防止寄响.四.设计注意事项1.根据负载的电流大小和交流的工作频率选取适当的电容,而不是依据负载的电压和功率.2.限流电容必须采用无级性电容,绝对不能采用电解电容.而且电容的耐压必须在400V以上,最理想3.电容降压不能用于大功率条件,因为不安全.4.电容降压不适合动态负载条件.5.电容降压不适合容性和感性负载.6.当需要直流工作时,尽量采用半波整流.不建议采用桥式整流.而且要满足恒定负载的条件.7.电容降压式电源是一种非隔离电源,在应用上要特别注意隔离,防止触电.五.主要运用产品有1.LED小夜灯.2.直管节能小夜灯.3.声控灯.4.其他小功率低电流电源部分.。
阻容降压原理和计算公式
阻容降压原理和计算公式这一类的电路通常用于低成本取得非隔离的小电流电源。
它的输出电压通常可在几伏到三几十伏，取决于所使用的齐纳稳压管。
所能提供的电流大小正比于限流电容容量。
采用半波整流时，每微法电容可得到电流（平均值）为：（国际标准单位）I(AV)=0.44*V/Zc=0.44*220*2*Pi*f*C=0.44*220*2*3.14*50*C=30000C=30000*0.000001=0.03A=30mAf为电源频率单位HZ;C为电容容值单位F法拉;V为电源电压单位伏V;Zc=2*Pi*f*C为阻抗阻值单位欧姆.如果采用全波整流可得到双倍的电流（平均值）为：I(AV)=0.89*V/Zc=0.89*220*2*Pi*f*C=0.89*220*2*3.14*50*C=60000C=60000*0.000001=0.06A=60mA一般地，此类电路全波整流虽电流稍大，但是因为浮地，稳定性和安全性要比半波整流型更差，所以用的更少。
使用这种电路时，需要注意以下事项：1、未和220V交流高压隔离，请注意安全，严防触电！2、限流电容须接于火线，耐压要足够大（大于400V），并加串防浪涌冲击兼保险电阻和并放电电阻。
3、注意齐纳管功耗，严禁齐纳管断开运行。
电容降压式电源将交流式电转换为低压直流电容降压原理电容降压的工作原理并不复杂。
他的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。
例如，在50Hz的工频条件下，一个1uF的电容所产生的容抗约为3180欧姆。
当220V的交流电压加在电容器的两端，则流过电容的最大电流约为70mA。
虽然流过电容的电流有70mA，但在电容器上并不产生功耗，应为如果电容是一个理想电容，则流过电容的电流为虚部电流，它所作的功为无功功率。
根据这个特点，我们如果在一个1uF的电容器上再串联一个阻性元件，则阻性元件两端所得到的电压和它所产生的功耗完全取决于这个阻性元件的特性。
阻容降压原理和计算公式
阻容降压原理和计算公式这一类的电路通常用于低成本取得非隔离的小电流电源。
它的输出电压通常可在几伏到三几十伏，取决于所使用的齐纳稳压管。
所能提供的电流大小正比于限流电容容量。
采用半波整流时，每微法电容可得到电流（平均值）为：（国际标准单位）I(AV)=0.44*V/Zc=0.44*220*2*Pi*f*C=0.44*220*2*3.14*50*C=30000C=30000*0.000001=0.03A=30mAf为电源频率单位HZ;C为电容容值单位F法拉;V为电源电压单位伏V;Zc=2*Pi*f*C为阻抗阻值单位欧姆.如果采用全波整流可得到双倍的电流（平均值）为：I(AV)=0.89*V/Zc=0.89*220*2*Pi*f*C=0.89*220*2*3.14*50*C=60000C=60000*0.000001=0.06A=60mA一般地，此类电路全波整流虽电流稍大，但是因为浮地，稳定性和安全性要比半波整流型更差，所以用的更少。
使用这种电路时，需要注意以下事项：1、未和220V交流高压隔离，请注意安全，严防触电！2、限流电容须接于火线，耐压要足够大（大于400V），并加串防浪涌冲击兼保险电阻和并放电电阻。
3、注意齐纳管功耗，严禁齐纳管断开运行。
电容降压式电源将交流式电转换为低压直流电容降压原理电容降压的工作原理并不复杂。
他的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。
例如，在50Hz的工频条件下，一个1uF的电容所产生的容抗约为3180欧姆。
当220V的交流电压加在电容器的两端，则流过电容的最大电流约为70mA。
虽然流过电容的电流有70mA，但在电容器上并不产生功耗，应为如果电容是一个理想电容，则流过电容的电流为虚部电流，它所作的功为无功功率。
根据这个特点，我们如果在一个1uF的电容器上再串联一个阻性元件，则阻性元件两端所得到的电压和它所产生的功耗完全取决于这个阻性元件的特性。
阻容降压原理和计算公式
阻容降压原理和计算公式阻容降压原理和计算公式这一类的电路通常用于低成本取得非隔离的小电流电源。
它的输出电压通常可在几伏到三几十伏，取决于所使用的齐纳稳压管。
所能提供的电流大小正比于限流电容容量。
采用半波整流时，每微法电容可得到电流（平均值）为：（国际标准单位）I(AV)=0.44*V/Zc=0.44*220*2*Pi*f*C=0.44*220*2*3.14*50*C=30000C=30000*0.000001=0.03A=30mAf为电源频率单位HZ;C为电容容值单位F法拉;V为电源电压单位伏V;Zc=2*Pi*f*C为阻抗阻值单位欧姆.如果采用全波整流可得到双倍的电流（平均值）为：I(AV)=0.89*V/Zc=0.89*220*2*Pi*f*C=0.89*220*2*3.14*50*C=60000C=60000*0.000001=0.06A=60mA一般地，此类电路全波整流虽电流稍大，但是因为浮地，稳定性和安全性要比半波整流型更差，所以用的更少。
使用这种电路时，需要注意以下事项：1、未和220V交流高压隔离，请注意安全，严防触电！2、限流电容须接于火线，耐压要足够大（大于400V），并加串防浪涌冲击兼保险电阻和并放电电阻。
3、注意齐纳管功耗，严禁齐纳管断开运行。
电容降压式电源将交流式电转换为低压直流电容降压原理电容降压的工作原理并不复杂。
他的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。
例如，在50Hz的工频条件下，一个1uF的电容所产生的容抗约为3180欧姆。
当220V的交流电压加在电容器的两端，则流过电容的最大电流约为70mA。
虽然流过电容的电流有70mA，但在电容器上并不产生功耗，应为如果电容是一个理想电容，则流过电容的电流为虚部电流，它所作的功为无功功率。
根据这个特点，我们如果在一个1uF的电容器上再串联一个阻性元件，则阻性元件两端所得到的电压和它所产生的功耗完全取决于这个阻性元件的特性。
史上最严谨的阻容降压计算
史上最严谨的阻容降压理论计算阻容降压作为一种低成本的小功率降压手段，广泛应用于各种对成本敏感的场合中。
然而，由于广大设计者长期仅仅根据经验对电阻，电容的值进行估算，造成目前国内采用阻容降压结构的一些小电器，比如LED 节能灯的驱动，存在效率低下，寿命短等问题。
笔者查阅大量文献，发现大部分描述阻容降压的文献，都是采用“容抗”来近似估算电阻，电容的取值。
说到这里，你可能很奇怪，电网中的交流电就是正弦波啊，用容抗计算有什么不对吗？下图为针对纯电阻负载，比如白炽灯，电烙铁等采用电容限流降压的电路图。
在这种情况下，电容C 两端电压为正弦波，可以直接使用阻抗公式进行计算。
本文主要讲的是如今用的更多的，包含整流桥，稳压二极管的阻容降压电路，如下图所示。
由于整流桥的存在，只有当交流电源电压与限流电容电压之和大于输出滤波电容电压的时刻，整流桥才会导通；当不满足这个条件的时候，整流桥截止，无电流流过限流电容C，由电容伏安关系可知，电容两端电压将不会变化。
这无疑给理论计算带来困难，电容两端电压将是一个分段函数，是不可以用容抗来计算的。
上电冲击电流约束电阻的作用是，在上电一瞬间，由于限流电容两端电压不能突变，将会产生一个相当大的冲击电流，必须用一个电阻来约束这个电流的峰值。
这个电流由TVS，整流桥，和输出滤波电容承受（稳压二极管无法承受巨大的浪涌电流，很多用稳压二极管设计的电路容易坏）。
最极端的情况是，用户接通交流电源，而输出滤波电容还还没升上去，依然是0，此时限流电容两端电压峰值为，在这个峰值的时候用户恰好断开交流电源，限流电容两端的泄放电阻（图中未画出，是一个用于泄放电容剩余电荷的电阻）还来不及将电荷释放，用户又迅速将交流电源接上，而且此时交流电源瞬时电压正好是。
此时施加在这个限流电阻上的电压大小是，根据欧姆定律很容易得到最最最极端条件下的上电冲击电流.我们必须约束电阻R 使得这个冲击电流最大值小于TVS 和整流桥两个半导体元件中耐冲击电流最小的一个元件的最大承受脉冲电流值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
阻容降压电路计算
将交流市电转换为低压直流的常规方法是采用变压器降压后再整流滤波，当受体积和成本等因素的限制时，
最简单实用的方法采用电容降压式电源。
一、电路原理
整流后未经稳压的直流电压会高于30伏，并且会随负载电流的变化发生很大的波动，这是此类电源内阻很大的缘故所致，故不适合大电流供电的应用场合。
二、器件选择
1.电路设计时，应先测定负载电流的准确值，参考示例来选择降压电容器的容量。
通过降压电容C1向负载提供的电流Io，上是流过C1的充放电电流Ic。
C1容量越大，容抗Xc越小，则流经C1的充、放电电流越大。
当负载电流Io小于C1的充放电电流时，多余的电流就会流过稳压管，若稳压管的最大允许电流Id max小于Ic-Io时易造成稳压管烧毁.
2.为保证C1可靠工作，其耐压选择应大于两倍的电源电压。
3.泄放电阻R1的选择保证在的时间内泄放掉C1上的电荷。
三、设计举例
图2中，已知C1为0.33mF，交流输入为220V/50Hz，求电路能供给负载的最大电流。
C1在电路中的容
抗Xc为:
Xc=1 /（2 πf C）= 1/（2*3.14*50*0.33*10-6）= 9.65K
流过电容器C1的充电电流（Ic）为：
Ic = U / Xc = 220 / 9.65 = 22mA。
通常降压电容C1的容量C与负载电流Io的关系可近似认为：C=14.5 I，其中C的容量单位是mF，Io的
单位是A。
电容降压式电源是一种非隔离电源，在应用上要特别注意隔离，防止触电.。
