三极管的识别和简单测试
三极管的识别与检测
不是越大 越好，需根据电路要求选择β值。β太高，易引 起自激，工作稳定性差，受温度影响也大。通常 选β在40～100之间。
UCBO、UCEO、ICM和PCM是三极管极限参数，电路的估算值不得超过这些极限参数。
测电流的放大系数
没有“β或hFE”挡的万用表测量（如MF30）将万用表置于“R×1K”挡（以NPN管 为例），红表笔接基极以外后管脚，左手拇指与中指将黑表笔与基极以外的另一管脚捏在一起， 同时用左手食指触摸余下的管脚，
这时表针应向右摆动。将基极以外的两管脚对调后再测一次。两次测量中，表针摆动幅 度较大的那一次，黑表笔所接为集电极，红表笔所接为发射极。表针摆动幅度越大，说明被测
直接识别三极管型号、 β、引脚的方法
一般情况下可以根据命名规则从三极管管壳上的符号辨别出它的型号和类型。同时 还可以从管壳上的色点的颜色来判断出管子的放大系数β值的大致范围。常用色点对β值 分档如下：
色 标
棕
红
橙
黄
绿
蓝
紫
灰
白
β 1～15 15～25 25～40 40～55 55～80 80～120 120～180 180～270 270～400
当从管壳上知道它们的型号以及β值后，还应进一步判别它们的三个电极。 90XX系列三极管管脚判别： 拿起三极管，把文字标注一面朝向自己，从左到右依次为发射极e、基极b、集电极c
三极管的管脚必须正确确认， 否则接入电路后，不但不能正常工 作，还会烧坏管子及其它电路。
四、 三极管的分类
内部结构：NPN型和PNP型管；工作频率：有低频和高频管； 功率：有小功率和大功率管； 用途：有普通管和开关管； 材料：有锗管和硅管等等。 封装材料分：金属壳、塑封管等
实验一 半导体二极管与三极管的识别与简单测试
图1 二极管外型图 实验一 常用半导体器件的识别与简单测试一． 实验目的1．掌握用万用表判别二极管的极性。
测量二极管的正向压降及稳压管的稳压值。
2．掌握用万用表判别三极管的类型和e 、b 、c 三个管脚。
二． 预备知识半导体二极管和三极管是组成分立元件电子电路的核心器件。
二极管具有单向导电性，可用于整流、检波、稳压、混频电路中。
三极管对信号具有放大作用和开关作用，它们的管壳上都印有规格和型号。
（一）．二极管的识别与简单测试1．普通二极管的识别与简单测试普通二极管一般为塑料封装和金属封装两种，它们的外壳上均印有型号和标记。
标记箭头所指方向为阴极，如图1所示。
国外的产品一般在阴极端印有一个标记。
若遇到型号标记不清或不能确定其极性时，我们可以借助数字万用表的“”档作简单判别。
测量原理：该挡测量时输出一个恒定电流约为1mA ，显示值为二极管正向压降近似值，单位是mV ；显示溢出数“1”，表示无穷大。
具体做法是：用红、黑两表笔分别接触二极管的两个引脚。
假如先显示溢出数“1”(反向)，再交换两表笔．必然为正向测试。
假设显示的读数为617。
这说明：①二极管是好的。
②二极管的正向压降为617mV 即 O.617 V 。
③显示正向压降时，红表笔所接的引脚为二极管的正极，黑表笔所接则为负极。
假如两次测量均显示溢出数“1”或两次均有较小的压降读数的话，表明该二极管已损坏。
在数字万用表中，“”挡和欧姆档红表笔是高电位，黑表笔低电位，正好与指针式模拟万用表相反。
2．特殊二极管的识别与简单测试特殊二极管的种类较多，在此我们只介绍两种常用的特殊二极管。
①．发光二极管(LED)发光二极管通常是用砷化镓、磷化镓等制成的一种新型器件。
它具有工作电压低、耗电少、响应速度快、抗冲击、耐振动、性能好以及轻而小的特点，被广泛应用于单个显示电路或作成七段矩阵式显示器。
而在电路实验中，常用作逻辑显示器。
发光二极管的电路符号如图2（a ）所示。
(整理)实验三：三极管识别
实验三：识别三极管一.实验目的1）了解三极管的分类方法；2）知道三极管的命名方法；3）掌握三极管的管脚检测；4）知道三极管电流分配关系的测量；5）知道三极管输入输出特性曲线的测量。
二.实验设备1）交流信号源、直流稳压电源、双踪示波器、数字万用表；2）三极管（9013,9012,3DG6,3DG6,8050,8055），电阻若干等。
三.实验要求1）查阅有关技术资料、网络资料及电子学科工具书，查集成运放的性能参数；2）识读与测试电路中相关的元器件的引脚和判断器件的好坏；3）使用仿真电路软件PROTEUS进行电路的仿真，验证其原理；4）焊接设计的电路，并调试成功，对电路所出现故障进行原因分析及排除；5）撰写实验报告。
6）小组合作。
各小组学习情况记录：专业班别成员姓名学号负责的工作自评分组内评分组长组员1组员2组员3组员4四.实验项目第一部分 三极管的识别及工作原理一、三极管的外形、结构及工作原理1. 通过资料阅读、网络搜索等手段，了解三极管的外形和结构，以及它们在现代工业和科学研究等领域的重要作用，填入自制的表格。
2.学习三极管的结构与符号，写出结构图中序号的名称，根据结构图说明三极管的工艺特点（内部条件），并画出NPN 和PNP 三极管的符号。
（1） ；（2） ；（3） ；（4） ； （5） ；（6） ；（7） ；（8） ； 三极管的工艺特点（内部条件）：三极管的符号：3. 电路中常用的三极管种类很多，具体的分类情况如下图，查阅资料，填写下图。
晶体三极管分类按材料 极性分按工艺分按功率分 按工作频率分按功能用途分N P N （1）（2）（4） （7）（5） （8） （6）（3）P N P（1）（4） （7） （5）（8） （6）（3）（2）图1 NPN 三极管结构简图图2 PNP 三极管结构简图4. 不同的国家和地区，对三极管的命名方法是不一样的，查阅资料，填写下面表格，补充归纳三极管命名方法。
表一：国产半导体分立器件型号命名法（场效应管、半导体特殊器件、复合管、PIN型管、激光器件的型号命名只有第三、四、五部分）第一部分第二部分第三部分第四部分第五部分符号意义符号意义符号意义意义2 二极管A N型锗材料P 普通管用数字表示序号用汉语拼音字母表示规格号B P型锗材料V 微波管C N型硅材料W 稳压管D P型硅材料 C 参量管3 三极管A PNP型锗材料Z 整流管B NPN型锗材料L 整流堆C PNP型硅材料S 隧道管D NPN型硅材料N 阻尼管示例：3 D G 6 CU 光电器件K 开关管T半导体晶闸管（可控整流器）X 低频小功率管G 高频小功率管D 低频大功率管A 高频大功率管Y 体效应器件B 雪崩管J 阶跃恢复管CS 场效应管BT 半导体特殊器件FH 复合管PIN PIN型管JG 激光器件注：场效应器件、半导体特殊器件、复合管、PIN型管、激光器件的型号命名只有第三、四、五部分。
晶体三极管的检测方法
晶体三极管的检测方法1.外观检测：外观检测是最基本也是最简单的检测方法之一、首先，检查晶体三极管的引脚，确保引脚没有损坏或弯曲。
其次，检查晶体三极管的封装是否完好，有无裂纹或烧伤痕迹。
2.导通测试：导通测试是用来检测晶体三极管的输入和输出电极之间是否有导通现象。
一种常用的方法是使用万用表的二极管测试功能，将万用表的正极接到晶体三极管的基极，将负极分别接到其它两个引脚。
如果万用表显示导通，那么可以判断晶体三极管是正常的。
3.放大倍数测试：放大倍数测试是衡量晶体三极管放大作用的一种方法。
该测试需要使用信号发生器、直流电压源和直流电流表等仪器。
首先，将信号发生器的输出信号通过一个适当的阻抗与晶体三极管的基极相连。
然后，将晶体三极管的发射极和集电极分别通过适当的负载电阻与直流电压源相连。
最后，用直流电流表分别测量集电极电流和基极电流，计算并比较两者的比值，即为晶体三极管的放大倍数。
4.静态工作点测试：晶体三极管的静态工作点决定了其正常工作时的电流和电压范围。
静态工作点测试可以通过直流电流表和电压表进行。
首先，将一个电压表连接到晶体三极管的发射极和集电极之间，另一个电压表连接到基极和发射极之间。
然后，通过可调节的直流电压源，逐渐改变基极电压，同时观察发射极和集电极电压的变化。
当静态工作点稳定在预期范围内时，即可判断晶体三极管正常工作。
5.动态参数测试：动态参数测试用于检测晶体三极管的响应速度和频率应答特性。
一种常用方法是使用示波器和信号发生器，将信号发生器的输出信号通过一个适当的阻抗与晶体三极管的基极相连，然后观察晶体三极管输出信号在示波器上的波形。
通过观察波形的衰减和变形情况，可以判断晶体三极管的动态参数。
除了上述常见的检测方法外，还可以使用其他更专业的测试仪器，如晶体三极管参数测试仪、半导体分析仪等，来进一步测试和分析晶体三极管的性能和特性。
在进行任何测试时，应确保采取适当的安全措施，避免损坏晶体三极管或相关仪器。

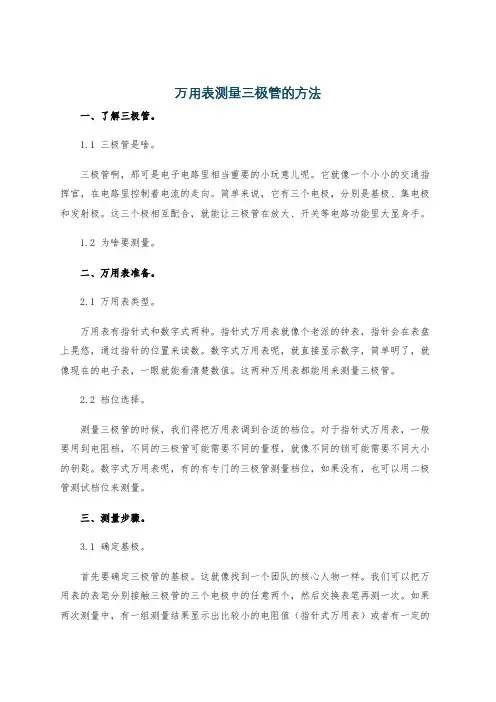

万用表测量三极管的方法
万用表测量三极管的方法一、了解三极管。
1.1 三极管是啥。
三极管啊，那可是电子电路里相当重要的小玩意儿呢。
它就像一个小小的交通指挥官，在电路里控制着电流的走向。
简单来说，它有三个电极，分别是基极、集电极和发射极。
这三个极相互配合，就能让三极管在放大、开关等电路功能里大显身手。
1.2 为啥要测量。
二、万用表准备。
2.1 万用表类型。
万用表有指针式和数字式两种。
指针式万用表就像个老派的钟表，指针会在表盘上晃悠，通过指针的位置来读数。
数字式万用表呢，就直接显示数字，简单明了，就像现在的电子表，一眼就能看清楚数值。
这两种万用表都能用来测量三极管。
2.2 档位选择。
测量三极管的时候，我们得把万用表调到合适的档位。
对于指针式万用表，一般要用到电阻档，不同的三极管可能需要不同的量程，就像不同的锁可能需要不同大小的钥匙。
数字式万用表呢，有的有专门的三极管测量档位，如果没有，也可以用二极管测试档位来测量。
三、测量步骤。
3.1 确定基极。
首先要确定三极管的基极。
这就像找到一个团队的核心人物一样。
我们可以把万用表的表笔分别接触三极管的三个电极中的任意两个，然后交换表笔再测一次。
如果两次测量中，有一组测量结果显示出比较小的电阻值（指针式万用表）或者有一定的电压显示（数字式万用表），那么这两个电极中的其中一个就是基极。
这就有点像“顺藤摸瓜”，通过这种方法把基极找出来。
3.2 判别类型。
找到基极之后，就可以判别三极管的类型了。
如果用红表笔接基极，黑表笔分别接另外两个电极时，测量结果都比较小（指针式万用表）或者有正向电压显示（数字式万用表），那这个三极管就是NPN型的；反之，如果黑表笔接基极，红表笔接另外两个电极时测量结果符合上述情况，那就是PNP型的。
这就像区分男女一样，有不同的特征来判断。
3.3 测量好坏。
最后就是测量三极管的好坏了。
对于NPN型三极管，我们把万用表调到合适的电阻档或者二极管测试档，黑表笔接集电极，红表笔接发射极，正常情况下应该有一定的电阻值或者正向电压显示，如果显示无穷大或者为零，那就可能是三极管坏了。
三极管的简单检测方法(经验判断)
一、三极管的简单检测方法〔经历判断〕1.冒状的三极管：对于这种冒状三极管，一般都有个凸出的部分，那么突出部分对应为E极，然后B极应该为中间的引脚，另外一脚那么为C极；2.普通的三极管：对于这种三极管，首先用数字万用表检测出B极〔万用表打到导通挡，假设测得某一引脚与其他两引脚的压降为无穷大，调换表笔，测得此引脚与其他两引脚都存在一定的压降，那么可断定此引脚为B极〕，检测出B极后，将万用表打到导通挡〔即二极管挡〕，分别测量另外两支引脚对B极的正向偏压，其中偏压较大的为E极，偏压较小的为C极；〔注：一般三极管假设检测出B极在一端，那么另一端为E极，中间为C极〕二、电容的串、并联：1.电容串联电路的根本特征：a):电容串联后总电容的倒数等于各电容容量的倒数之和，即1/C=1/C1+1/C2+…,这一点与电阻并联电路一样。
〔记住一个特例：当两个容量相等电容串联后，其总的电容容量为原来单个电容容量的一半。
〕b):在电容串联电路中，容量大的电容两端电压小，容量小的电容两端电压大〔由Q=C*U，存储在串联电路中各个电容的电荷量Q相等，所以容量越大，电容两端电压越小。
〕，当某个电容的容量远大于其他电容时，该电容相当于通路，此时电路中起决定性作用的是容量小的电容。
c):两只有极性电解电容顺串联的结果仍然为一只有极性的电容，总电容的容量减小，总电容的耐压进步；逆串联后电容没有极性，两根引脚可以任意接入电路中。
2.电容并联电路的根本特征：a):电容并联电路中的总电容等于各电容的容量之和，即总容量C= C1+C2+…，这一点与电阻串联特性相似。
b)：电容并联电路中各电容上电压相等，各电容支路中，大容量电容支路中的电流大，小容量电容支路中的电流小。
〔因为并联电路两端电压相等，容量大容抗小，电流大〕说明：〔平板电容公式为c=εs/4πkd.平行板电容器的电容c跟介电常数ε成正比，跟正对面积成s正比,跟极板间的间隔d成反比，其中式中的k是静电力常量。
三极管的识别与检测
使用万用表的欧姆档，分别测量三极管三个引脚与其他两个引脚之间的电阻值。当某个引脚与其他两 个引脚之间的电阻值均较大时，可以初步确定该引脚为集电极。而与集电极相邻的另一个引脚则为发 射极。
工作状态的判定
1 2 3
判定方法
通过测量三极管各电极的电压或电流值，可以判 断三极管的工作状态（饱和、截止或放大）。
管脚颜色
不同品牌和型号的三极管可能有 不同的管脚颜色标识，常见的颜 色有黑、棕、红、橙、黄、蓝等 。
型号标识
型号标注位置
三极管的型号标注通常位于管壳的一 侧，字体大小和颜色可能会有所不同 。
型号组成
三极管的型号通常由字母和数字组成 ，字母表示三极管的类型，数字表示 规格参数和生产厂家等信息。
03
截止失真
噪声干扰
当三极管工作在截止区时，输出信号出现 失真现象。应调整基极电流或集电极电压 ，使三极管从截止区进入放大区。
当三极管受到噪声干扰时，会出现不稳定 的工作状态。应采取屏蔽措施，减小外界 干扰对三极管的影响。
感谢您的观看
THANKS
总结词
三极管的工作原理基于半导体PN结的电流放大效应。
详细描述
当基极输入一个微弱电流时，会在半导体内部产生电子和空穴，并在电场的作用 下分别向集电极和发射极运动，形成较大的集电极和发射极电流。这个过程实现 了输入电流对输出电流的控制，从而实现信号放大等功能。
02
三极管外观与标识
外观特征
封装形式
三极管有多种封装形式，常见的 有TO-92、TO-92L、TO-2ቤተ መጻሕፍቲ ባይዱ0等，
散热设计
在长时间工作或大功率应用中 ，需要考虑三极管的散热问题 ，采取适当的散热措施。
万用表测试三极管
常见的三极管
小功率三极管 中功率三极管 大功率三极管
一、测试前的准备
（1）万用表档位的选择 小功率三极管，宜采用RX1K档或RX100档。 中功率三极管和大功率三极管，宜采用RX10 档或RX1档
（2）万用表校零
选择好万用表档位后，短接两支表笔，调节
调零旋钮，直到指针指向0欧姆为止。
二、三极管基（B）极判定和管型判定
1.将万用表置于RX1K档； 2.假设某个电极为B极，用黑表笔与之相接； 3.红表笔分别与另外两电极相接，若两次测得阻值 都较小，则黑表笔所接即B极，且管子为NPN型。 4.若两次测得阻值都很大，则用黑表笔换另一
电极再试，直到找到B极为止。 *若三次假设都不成立，则三极管为ＰＮＰ型管， 用红表笔来接假定的Ｂ极，用黑表笔接另外两个电 极再测试。
练习，测出数据，得出结论
练习，测出数据，得出结论
由于人体电阻不确定， 测得数据差异会较大
三、三极管C、E极判定方法
NPN型管： 1接的电极和B 极（不能短路），测出并记录数据。
2.对调黑红表笔，按上述方法再测一次，测出 并记录数据。
3.比较两次测得的数据，阻值小的那一次黑表 笔所接的即为C极，另一极为E极。
用万用表判定三极管的B极、管型C极、E极
晶体三极管的识别和简单测试方法
晶体三极管的识别和简单测试方法各种三极管的参数虽然可以在晶体管手册中查到，但由于三极管制造时的种种原因，即使同型号之间，参数也不是完全一致的。
因此，使用前需开展检测。
三极管的测试，当然最好应用晶体管特性图示仪，它可以在接近实际工作的条件下，方便而直观地显示三极管的特性曲线和有关参数。
除了这种方法以外，在通信生产实践中，也常使用万用表来简单估测三极管的极性、好坏和放大系数等用万用表测小功率三极管时，不宜用RXl档，万用表的这档内阻较小，流过三极管电流较大；也不宜用RXlOk 档，这档电压较高，可能会损坏一些低反压小功率三极管。
测大功率三极管可选用RXlO档。
此外，仅用万用表只能大致定性估计三极管一些参数的情况。
（一）三极管管脚极性的识别1.根据管脚排列识别使用三极管，首先要弄清它的管脚极性。
目前三极管种类较多，封装形式不一，管脚也有多种排列方式。
表2-7所列的是常见的三极管管脚排列，多数金属封装的小功率管的管脚是等腰三角形排列。
顶点是基极, 左边为发射极，右边为集电极。
此外，也有少量的三极管的管脚是一字形排列，中间是基极，集电极管脚较短，或用集电极与其他电极距离最远来区别；有的高频三极管有四根引出电极，为了屏蔽高频电磁场干扰，其中d为接地极。
大功率三极管一般直接用金属外壳作集电极。
表2-7常见几种三极管管脚排列2.用万用表判别管脚极性虽然晶体管手册中对三极管的管脚极性都有标注，但有时查阅手册不方便，或者有些生产厂的产品未载入手册，以及有的三极管标志不清。
在这些情况下，我们可以用测量各管脚间电阻的方法来判别管脚, 进而判别它是PNP 型管还是NPN型管。
图2-24是三极管构造示意图，PNP或NPN型管在测量极间电阻时都可看成是反向串联的两个PN结，显然PNP型管的基极对集电极、发射极都是反向；而NPN型管恰图2-24晶体三极管构造示意图好相反，基极对集电极，发射极都是正向，这是我们识别基极、判断管型和三极管的好坏的依据。
三极管的简单检测方法(经验判断)
一、三极管的简单检测方法（经验判断）1.冒状的三极管：对于这种冒状三极管，一般都有个凸出的部分，则突出部分对应为E极，然后B 极应该为中间的引脚，另外一脚则为C极；2.普通的三极管：对于这种三极管，首先用数字万用表检测出B极（万用表打到导通挡，若测得某一引脚与其他两引脚的压降为无穷大，调换表笔，测得此引脚与其他两引脚都存在一定的压降，则可判定此引脚为B极），检测出B极后，将万用表打到导通挡（即二极管挡），分别测量另外两支引脚对B极的正向偏压，其中偏压较大的为E极，偏压较小的为C极；（注：一般三极管若检测出B极在一端，则另一端为E极，中间为C极）二、电容的串、并联：1.电容串联电路的基本特征：a):电容串联后总电容的倒数等于各电容容量的倒数之和，即1/C=1/C1+1/C2+…,这一点与电阻并联电路相同。
（记住一个特例：当两个容量相等电容串联后，其总的电容容量为原来单个电容容量的一半。
）b):在电容串联电路中，容量大的电容两端电压小，容量小的电容两端电压大（由Q=C*U，存储在串联电路中各个电容的电荷量Q相等，所以容量越大，电容两端电压越小。
），当某个电容的容量远大于其他电容时，该电容相当于通路，此时电路中起决定性作用的是容量小的电容。
c):两只有极性电解电容顺串联的结果仍然为一只有极性的电容，总电容的容量减小，总电容的耐压提高；逆串联后电容没有极性，两根引脚可以任意接入电路中。
2.电容并联电路的基本特征：a):电容并联电路中的总电容等于各电容的容量之和，即总容量C= C1+C2+…，这一点与电阻串联特性相似。
b)：电容并联电路中各电容上电压相等，各电容支路中，大容量电容支路中的电流大，小容量电容支路中的电流小。
（因为并联电路两端电压相等，容量大容抗小，电流大）说明：（平板电容公式为c=εs/4πkd.平行板电容器的电容c跟介电常数ε成正比，跟正对面积成s正比,跟极板间的距离d成反比，其中式中的k是静电力常量。
半导体三极管的识别与检测
DTA114E
DTA123Y DTA143X
P
P P
100 k/100 k
2.2 k/2.2 k 4.7 k/22 k
DTC124E
DTC114 DTC114WK
N
N N
22 k/22 k
47 k/47 k 47 k/22 k
DTC143X
DTC363E
N
N
4.7 k/10 k
1.3 半导体三极管
1.3.1 半导体三极管的基本结构与分类
1．结构及符号 PNP 型及 NPN 型三极管的内部结构及符号如图所示。 三区：发射区、基 区、集电区。 三极：发射极 E 、 基极 B、集电极 C。 两结：发射结、集 电结。 实际上发射极箭头 方向就是发射结正向电 流方向。
1.3 半导体三极管
1.3 半导体三极管
1.3 半导体三极管
2．判断三极管的好坏 （1）万用表置于“R 1 k ”挡或 “R 100”挡位。 （2）方法：分别测量三极管集电结与发射结的正向电阻 和反向电阻，只要有一个 PN 结的正、反向电阻异常，就可 判断三极管已坏。
1.3 半导体三极管
1.3.2 片状三极管
1．片状三极管的封装 小功率三极管：额定功率在 100 mW ~ 200 mW 的小功 率三极管，一般采用 SOT-23形式封装。如图所示。 1 — 基极，2 — 发射极，3 — 集电极。
1.3 半导体三极管
大功率三极管：额定功率在 1 W ~ 1.5 W 的大功率三极 管，一般采用 SOT-89 形式封装 。
2．分类 （1）按半导体基片材料不同：NPN 型和 PNP 型。
（2）按功率分：小功率管和大功率管。
（3）按工作频率分：低频管和高频管。
如何测量晶体管的好坏
如何测量三极管的好坏（1）检查三极管的两个PN结。
我们以PNP管为例来说明，一只PNP型的三极管的结构相当于两只二极管，负极靠负极接在一起。
我们首先用万用表R×100或R×1K挡测一下e 与b之间和e与c之间的正反向电阻。
当红表笔接b 时，用黑表笔分别接e和c应出现两次阻值小的情况。
然后把接b 的红表笔换成黑表笔，再用红表笔分别接e和c，将出现两次阻值大的情况。
被测三极管符合上述情况，说明这只三极管是好的。
（2）检查三极管的穿透电流：我们把三极管c、e之间的反向电阻叫测穿透电流。
用万用表红表笔接PNP三极管的集电极 c , 黑表笔接发射极 e，看表的指示数值，这个阻值一般应大于几千欧，越大越好越小说明这只三极管稳定性越差。
（3）测量三极管的放大性能：分别用表笔接三极管的c和e看一下万用表的指示数值，然后再c与b间连接一只50--100K的电阻看指针向右摆动的多少，摆动越大说明这只管子的放大倍数越高。
外接电阻也可以用人体电阻代替，即用手捏住b和c.常用晶体二极管的识别晶体二极管在电路中常用“D”加数字表示，如： D5表示编号为5的二极管。
1、作用：二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。
正因为二极管具有上述特性，无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。
电话机里使用的晶体二极管按作用可分为：整流二极管（如1N4004）、隔离二极管（如1N4148）、肖特基二极管（如BAT85）、发光二极管、稳压二极管等。
2、识别方法：二极管的识别很简单，小功率二极管的N极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P极（正极）或N极（负极），也有采用符号标志为“P”、“N”来确定二极管极性的。
发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。
三极管的检测方法和判断口诀
三极管的检测方法和判断口诀
三极管是一种非常常见的电子元器件，用于放大和开关电路。
对于三
极管的检测方法和判断口诀，可以总结如下：
一、检测方法：
1. 使用万用表或多用表进行基本参数测试，如检测正向导通电压(Vce)、反向饱和电压(Vbe)，检测集电极和基极之间的电阻值等。
2.使用替换法来确认三极管是否有效。
即用一个已知好的三极管替换
待测的三极管，检测电路的工作情况。
如果替换后电路恢复正常，则可以
判断原三极管损坏。
3.可使用示波器观察输入输出波形，判断三极管是否工作正常。
通过
比较输入和输出波形的变化，可以初步判断三极管的放大效果。
二、判断口诀：
1.先判断三极管是否损坏。
可以使用万用表或多用表测试集电极与基
极之间的电阻值，如果电阻较低或短路，则表明三极管损坏。
2.如果三极管通过初步测试，可以进一步判断其类型。
根据外部标记
和管脚布局，判断三极管的类型，如NPN型或PNP型。
3.判断三极管的引脚功能和布局。
可以通过查找数据手册或参考资料，了解三极管各个引脚的功能和布局，以便正确连接三极管到电路中。
4.根据实际电路需求，判断三极管的工作极限。
可以根据电路需要的
电流、功率和频率等参数，选择合适的三极管型号。
5.进行专业测试和调试。
使用合适的测试设备，如频谱仪、示波器和信号源等，对三极管进行更详细的测试和调试。
以上是关于三极管的检测方法和判断口诀的一些基本介绍。
当然，对于细节问题，还需要根据具体情况进行更详细的学习和实践。
如何检测三极管的三个极
如何检测三极管的三个极三极管是一种常用的电子器件，它有三个极，包括基极、发射极和集电极。
在电子电路中，正确检测和判断三极管的极性是非常重要的，因为不同极性的连接会导致不同的工作状态。
下面将介绍一些常用的方法来检测三极管的三个极。
1.外观检测法外观检测法是一种简单直观的方法，可以通过观察器件的外观来初步判断其极性。
一般来说，三极管的封装有标有标志的一侧，比如有一个凸点或一个凹槽。
在这种情况下，凸点或凹槽一般对应于三极管的发射极。
通过对封装的观察，可以初步确定三极管的极性。
2.万用表法万用表是一种常用的工具，可以用来测量电压、电流和电阻等参数。
利用万用表可以检测三极管的极性。
首先，将万用表的旋钮拨到电阻档位，然后将红表笔连接到三极管的基极，黑表笔连接到集电极，此时万用表的指针应该显示一个较大的电阻值。
接着，将黑表笔连接到三极管的发射极，此时万用表的指针应该显示一个较小的电阻值。
最后，将黑表笔连接到基极，红表笔连接到发射极，此时万用表的指针应该显示一个非常小的电阻值。
通过对电阻的测量，可以初步判断三极管的极性。
3.钳形表法钳形表是一种专用的电子测试工具，既可以测量电流和电压，也可以检测三极管的极性。
用钳形表检测三极管需要将钳形表夹在三极管的引线上，然后读取钳形表上的数值和符号。
当钳形表读数为正时，表示引线从基极流向发射极，从而可以判断基极、发射极和集电极的对应关系。
如果钳形表读数为负，则表示引线从基极流向集电极。
4.对比法利用对比法也可以判断三极管的极性。
对比法是指将待检测的三极管与已知极性的三极管进行比较。
首先，将待检测的三极管与已知极性的三极管封装一致地放在同样的位置上。
接着，通过测量两个三极管的电压和电流，并比较它们的差异，就可以初步判断待检测三极管的极性。
以上是一些常用的方法来检测三极管的三个极。
这些方法各有优劣，可以根据实际情况来选择合适的方法。
无论使用哪种方法，都需要谨慎操作，以防止对三极管产生损坏。
(整理)数字万用表判别三极管类型方法-很简单
1、三极管类型的判别：三极管只有两种类型，即ＰＮＰ型和ＮＰＮ型。
判别时只要知道基极是Ｐ型材料还Ｎ型材料即可。
用数字万用表红笔（代表电源正极）接基极与其他两极测量时导通，则说明三极管的基极为Ｐ型材料，三极管即为ＮＰＮ型。
如果红表笔接基极与其他两极测量不导通，则说明三极管基极为Ｎ型材料，三极管即为ＰＮＰ型。
2、2、3DD15D三极管的引脚是怎么区分的1是基极b，2是发射极e，外壳是集电极c不用测，面对管脚，管脚靠上，左面是b，石面是e，只要结构相同的，不分型号，都一样。
3、PNP三极管图集电极C发射极E识别方法：直线的是基极，有箭头的是发射极，剩下就是集电极。
箭头朝向代表电流方向，PNP管箭头指向内，NPN管箭头指向外。
4、PNP管包含3AG，3AX,3AK,3AD,3CG,3CX等。
NPN管包含3DG,3DX,3DK,3DD,3DA,3BX等。
3AX 为PNP型低频小功率管3BX 为NPN型低频小功率管3CG 为PNP型高频小功率管3DG 为NPN型高频小功率管3AD 为PNP型低频大功率管3DD 为NPN型低频大功率管3CA 为PNP型高频大功率管3DA 为NPN型高频大功率管6、知道三极管各电极对地的电压值，判断管子工作状态：NPN:VC>VB>VE：发射结正偏，集电结反偏，放大状态VB>VE,VB>VC：发射结正偏，集电结正偏，饱和状态VB<VE,VB<VC：发射结反偏，集电结反偏，截止状态VB<VE,VB>VC：发射结反偏，集电结正偏，反向运用状态PNP：VB<VE,VB>VC：发射结正偏，集电结反偏，放大状态VB<VE,VB<VC：发射结正偏，集电结正偏，饱和状态VB>VE,VB>VC：发射结反偏，集电结反偏，截止状态VB>VE,VB<VC：发射结反偏，集电结正偏，反向运用状态7、三极管的结构与分类晶体三极管晶体三极管又称半导体三极管，简称晶体管或三极管。
如何测量三极管的好坏(可编辑
如何测量三极管的好坏(可编辑测量三极管的好坏是电子工程中的一个重要任务，下面我将向您介绍几种常见的方法。
1.万用表测试法：万用表测试法是最简单常用的方法之一、具体步骤如下：（1）将万用表调至电阻测量档位。
（2）将三极管的基极与发射极终端连接在一起，然后将万用表的红表笔接触到发射极，黑表笔接触到集电极，记录测得的电阻值。
（3）反过来将红表笔接触到集电极，黑表笔接触到发射极，记录测得的电阻值。
（4）将红表笔接触到基极，黑表笔接触到集电极，记录测得的电阻值。
（5）经过测试，可以得到三个电阻值：Rbe、Rbc、Re，其中Rbe为基极-发射极之间的阻值，Rbc为基极-集电极之间的阻值，Re为发射极-集电极之间的阻值。
根据这些阻值可以初步判断三极管是否损坏。
2.示波器测试法：示波器测试法是一种较为直观的测量方法。
具体步骤如下：（1）将示波器的探头的黑色引线接地，红色引线接触到三极管的基极。
（2）将示波器输入信号连接到三极管的集电极。
（3）设置示波器的触发电平，调整时间轴和电压轴的缩放，观察是否能够正常显示出信号波形。
（4）通过观察信号波形的形状、幅度和频率等特征来初步判断三极管是否正常工作。
3.频谱分析仪测试法：频谱分析仪测试法是一种精确测定频率特性的方法。
具体步骤如下：（1）将频谱分析仪的输入端连接到三极管的集电极。
（2）设置频谱分析仪的中心频率和带宽。
（3）观察频谱分析仪的显示结果，根据谱图的特征来判断三极管的工作状态和频率响应。
4.替换法：替换法是一种常用的快速判断三极管好坏的方法。
（1）将一个已知工作正常的三极管替换到待测试的电路中。
（2）对待测试电路进行相同的操作，观察电路是否能够正常工作。
（3）如果替换后电路可以正常工作，则说明原来的三极管损坏；如果替换后电路仍然无法工作，则可能原本的问题不在三极管上。
总结起来，测量三极管的好坏可以通过万用表测试法、示波器测试法、频谱分析仪测试法和替换法等多种方法来进行。
三极管基础知识及测量方法
三极管基础知识及测量方法三极管基础知识及测量方法一、晶体管基础双极结型三极管相当于两个背靠背的二极管PN 结。
正向偏置的 EB 结有空穴从发射极注入基区，其中大部分空穴能够到达集电结的边界，并在反向偏置的 CB 结势垒电场的作用下到达集电区，形成集电极电流 IC 。
在共发射极晶体管电路中 ,发射结在基极电路中正向偏置 , 其电压降很小。
绝大部分的集电极和发射极之间的外加偏压都加在反向偏置的集电结上。
由于 VBE 很小，所以基极电流约为IB= 5V/50 k Ω = 0.1mA 。
如果晶体管的共发射极电流放大系数β = IC / IB =100, 集电极电流 IC=β*IB=10mA。
在500Ω的集电极负载电阻上有电压降VRC=10mA*500Ω=5V，而晶体管集电极和发射极之间的压降为VCE=5V，如果在基极偏置电路中叠加一个交变的小电流ib，在集电极电路中将出现一个相应的交变电流ic，有c/ib=β，实现了双极晶体管的电流放大作用。
金属氧化物半导体场效应三极管的基本工作原理是靠半导体表面的电场效应，在半导体中感生出导电沟道来进行工作的。
当栅 G 电压 VG 增大时，p 型半导体表面的多数载流子棗空穴逐渐减少、耗尽，而电子逐渐积累到反型。
当表面达到反型时，电子积累层将在 n+ 源区 S 和 n+ 漏区 D 之间形成导电沟道。
当VDS ≠ 0 时，源漏电极之间有较大的电流 IDS 流过。
使半导体表面达到强反型时所需加的栅源电压称为阈值电压 VT 。
当 VGS>VT 并取不同数值时，反型层的导电能力将改变，在相同的 VDS 下也将产生不同的 IDS , 实现栅源电压VGS 对源漏电流 IDS 的控制。
二、晶体管的命名方法晶体管：最常用的有三极管和二极管两种。
三极管以符号BG（旧）或（T）表示，二极管以D表示。
按制作材料分，晶体管可分为锗管和硅管两种。
按极性分，三极管有PNP和NPN两种，而二极管有P型和N型之分。
三极管PNP、NPN及极性测量方法
三极管的管型及管脚的判别是电子技术初学者的一项基本功，为了帮助读者迅速掌握测判方法，笔者总结出四句口诀：“三颠倒，找基极；PN结，定管型；顺箭头，偏转大；测不准，动嘴巴。”下面让我们逐句进行解释吧。
一、 三பைடு நூலகம்倒，找基极
大家知道，三极管是含有两个PN结的半导体器件。根据两个PN结连接方式不同，可以分为NPN型和PNP型两种不同导电类型的三极管，测试三极管要使用万用电表的欧姆挡，并选择R×100或R×1k挡位。 假定我们并不知道被测三极管是NPN型还是PNP型，也分不清各管脚是什么电极。测试的第一步是判断哪个管脚是基极。这时，我们任取两个电极(如这两个电极为1、2)，用万用电表两支表笔颠倒测量它的正、反向电阻，观察表针的偏转角度；接着，再取1、3两个电极和2、3两个电极，分别颠倒测量它们的正、反向电阻，观察表针的偏转角度。在这三次颠倒测量中，必然有两次测量结果相近：即颠倒测量中表针一次偏转大，一次偏转小；剩下一次必然是颠倒测量前后指针偏转角度都很小，这一次未测的那只管脚就是我们要寻找的基极。
二、 PN结，定管型
找出三极管的基极后，我们就可以根据基极与另外两个电极之间PN结的方向来确定管子的导电类型。将万用表的黑表笔接触基极，红表笔接触另外两个电极中的任一电极，若表头指针偏转角度很大，则说明被测三极管为NPN型管；若表头指针偏转角度很小，则被测管即为PNP型。
三、 顺箭头，偏转大
四、 测不出，动嘴巴
若在“顺箭头，偏转大”的测量过程中，若由于颠倒前后的两次测量指针偏转均太小难以区分时，就要“动嘴巴”了。具体方法是：在“顺箭头，偏转大”的两次测量中，用两只手分别捏住两表笔与管脚的结合部，用嘴巴含住(或用舌头抵住)基电极b，仍用“顺箭头，偏转大”的判别方法即可区分开集电极c与发射极e。其中人体起到直流偏置电阻的作用，目的是使效果更加明显。
三极管三个管脚识别
三极管三个管脚识别1、由三极管外形判断三个管脚2、用万用表测量判断可以用万用表来初步确定三极管的好坏及类型 (NPN 型还是 PNP 型 ),并辨别出e （发射极）、b（基极）、c（集电极）三个电极。
测试方法如下 :①用指针式万用表判断基极 b 和三极管的类型:将万用表欧姆挡置 \× 100\或\lk\处,先假设三极管的某极为\基极\并把黑表笔接在假设的基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都很小(或约为几百欧至几千欧 ),则假设的基极是正确的,且被测三极管为 NPN 型管；同上,如果两次测得的电阻值都很大( 约为几千欧至几十千欧 ), 则假设的基极是正确的,且被测三极管为PNP 型管。
如果两次测得的电阻值是一大一小,则原来假设的基极是错误的,这时必须重新假设另一电极为\基极\，再重复上述测试。
②判断集电极c和发射极e:仍将指针式万用表欧姆挡置 \× 100\或\× 1k\处,以NPN管为例,把黑表笔接在假设的集电极c上,红表笔接到假设的发射极e上,并用手捏住b和c极 ( 不能使b、c直接接触 ), 通过人体 , 相当 b 、 C 之间接入偏置电阻 , 读出表头所示的阻值 , 然后将两表笔反接重测。
若第一次测得的阻值比第二次小 , 说明原假设成立 , 因为 c 、 e 问电阻值小说明通过万用表的电流大 , 偏置正常。
③用数字万用表测二极管的挡位也能检测三极管的PN结,可以很方便地确定三极管的好坏及类型,但要注意,与指针式万用表不同,数字式万用表红表笔为内部电池的正端。
例:当把红表笔接在假设的基极上, 而将黑表笔先后接到其余两个极上, 如果表显示通〈硅管正向压降在0.6V 左右 ), 则假设的基极是正确的 , 且被测三极管为 NPN 型管。
数字式万用表一般都有测三极管放大倍数的挡位(hFE), 使用时 , 先确认晶体管类型 , 然后将被测管子 e 、b 、c三脚分别插入数字式万用表面板对应的三极管插孔中,表显示出hFE 的近似值。
不拆3极管的简单测量方法
不拆3极管的简单测量方法
实际上，测量三极管的基本参数是很容易的，不需要拆下三极管进行测试。
下面是一种简单的测量方法：
1. 确定三极管的引脚：通常，三极管具有三个引脚，分别是基极（标记为B）、发射极（标记为E）和集电极（标记为C）。
通过查找三极管的数据手册或生产商提供的标识可以确定引脚。
2. 用万用表进行测量：将万用表的档位选择为二极管测试档位（一般是在电阻测量档附近），依次测量三极管的各个引脚之间的电阻。
以下是测量方式：
- 测量BE结：将万用表的红表笔接触三极管的基极（B），
黑表笔接触发射极（E），此时万用表读数应该显示一个较大
的电阻值，通常在几十千欧姆到几十兆欧姆之间。
- 测量BC结：将万用表的红表笔接触三极管的基极（B），
黑表笔接触集电极（C），此时万用表读数应该显示一个较大
的电阻值，通常在几十千欧姆到几十兆欧姆之间。
- 测量EC结：将万用表的红表笔接触三极管的发射极（E），黑表笔接触集电极（C），此时万用表读数应该显示一个较小
的电阻值，通常在几百到几千欧姆之间。
通过上述测量，您可以初步确定三极管的型号和极性。
如果需要更详细的参数，如电流放大倍数（hfe）等，可以使用专门
的三极管测试仪或在相应的测试电路中测量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（二）任务二：用万用表对三极管的管型和管 脚极性进行判别,并做好标记。
1、基极和类型的判别 （1）档位选择：万用表 R X 1KΩ挡（或 R X 100挡） （2）操作:
①b极和管型的判断： 假设三个管脚中的任意一个管脚为基极，把一笔接在 这个电极，另一表笔分别依次接在另外两个电极上，若所 测的的电阻值均较小，则假设正确，这个引脚为b极；此 时，如假设引脚接黑表笔，则该三极管为NPN型；如假设 引脚接红表笔，则该三极管为PNP型。如果两次测量的结 果为一大一小，说明假设错误，需要重新假设进行测量。
PNP管: 红黑表笔分别接b极以外的两个电极，用手指捏住b极和 红表笔所在的电极，读出被测电阻值。然后将红黑表笔对调， 用同样的方法重测一次。以电阻值较小的那次为准，红表笔 所接的为c极，黑表笔所接为e极。测量方法如下图：
第一次测量
第二次测量
红表笔接c极，黑表笔接e极 红表笔接e极，黑表笔接c极
二、
红黑表笔分别接b极以外的两个电极，用手指捏住b极和黑
表笔所在的电极，读出被测电阻值。然后将红黑表笔对调，用
同样的方法重测一次。以电阻值较小的那次为准，红表笔所接
的为e极，黑表笔所接为c极。测量方法如下图：
第一次测量
第二次测量
红表笔接e极，黑表笔接c极
红表笔接c极，黑表笔接e极
提问：在前面我们检测二极管质量的 时候是通过它的正、反向电阻进行判断的， 那三极管呢？我们应如何检测？
三极管有两个PN结，可通过用万用表的 R X 1KΩ挡（或 R X 100挡）测量各电极间的正 反向电阻来判别三极管的好坏。以NPN管为例：
1、测量发射结的正反向电阻
2、测集电结的正反向电阻
3、测量集电极和发射极之间的正反向电阻
外形示意图
三极管类型
说明
小型塑封式 S-1A S-1B
小型金属封装 C型 D型
都有半圆形的底面，识别时将引脚朝上，切 口朝自己，从左向右依次为e、b和c
三根引脚呈等腰三角形分布，e、c脚为底边
中功率 S-6A、S-6B S-7、S-8
大功率 F型
有散热片，识别时印有型号的一面朝自己， 且引脚朝下，从左向右依次为b、c和e
模块二 半导体三极管及其放大电路
第4、5课时 三极管的识别和简单测试
一、三极管的识别
提问：前面我们学习了三极管的基础 知识，对三极管有了一定的认识，那么我 们在选择三极管、安装三极管的时候需要 考虑哪些问题呢？能不能随意选用呢？
（一）任务一：根据常见三极管的引脚分布规 律，判断三极管的各个引脚。
实训任务： 测量三极管各极间的正、反向电阻，将测量和判 断结果填入表中。
完
