练习——钢筋下料长度计算
钢筋工程量计算例题
1、计算多跨楼层框架梁KL1的钢筋量，如图所示。
柱的截面尺寸为700×700，轴线与柱中线重合
计算条件见表1和表2
表1
表2
钢筋单根长度值按实际计算值取定，总长值保留两位小数，总重量值保留三位小数。
2、已知某教学楼钢筋混凝土框架梁KL1的截面尺寸与配筋见图1，共计5根。
混凝土强度等级为C25。
求各种钢筋下料长度。
图1 钢筋混凝土框架梁KLl平法施工图
3、某6m长钢筋混凝土简支梁（见下图），试计算各型号钢筋下料长度。
4、某抗震框架梁跨中截面尺寸b×h=250mm×500mm，梁内配筋箍筋φ6@150，纵向钢筋的保护层厚度c=25mm，求一根箍筋的下料长度。
5、某框架建筑结构，抗震等级为4级，共有10根框架梁，其配筋如图5.23所示，混凝土等级为C30，钢筋锚固长度LαE为30d。
柱截面尺寸为500mm x 500mm。
试计算该梁钢筋下料长度并编制配料单(参见混凝土结构平面整体表示方法03G10l-l构造详图)。
6、试编制下图所示5根梁的钢筋配料单。
各种钢筋的线重量如下：10（0.617kg/m）；12(0.888kg/m)；25(3.853kg/m)。
7、某建筑物第一层楼共有5根L1梁，梁的钢筋如图所示，要求按图计算各钢筋下料长度并编制钢筋配料单。
【本文档内容可以自由复制内容或自由编辑修改内容期待
你的好评和关注，我们将会做得更好】。
钢筋下料,长度计算方法
钢筋下料,长度计算方法柱钢筋1.柱纵筋单根长度=柱基础内插筋+柱净高+锚固长度+搭接长度*搭接个数搭接长度(Lle)：如为机械连接或焊接连接时，搭接长度为0a．柱基础内插筋长度=基础高-基础保护层+弯折长度搭接长度(Lle)：如果考试时候题中说明为不考虑，不用计算弯折长度：当基础高>LaE时，弯折长度为max（6d，150）当基础高≤LaE时，弯折长度为15db．柱净高长度：基础顶面——顶层梁地面之间的垂直高度c．顶层锚固长度：①中柱锚固长度=梁高-保护层+12d②边、角柱锚固长度：⑴内侧钢筋锚固长度同中柱⑵外侧钢筋锚固长度：1.5LaE(考试用)2.柱箍筋：单根长度=（b-2c+h-2c）*2+2* max（10d，75）b.柱宽；h.柱高；c.柱保护层根数=（加密区长度/加密区间距+1）+（非加密区长度/非加密区间距-1）加密区长度：①嵌固部分以上长度为：hn/3（hn本层柱净高）②非嵌固部分以上长度为：max（hc，hn/6，500）（考试用）③柱梁节点加密区长度为：梁高+max（hc，hn/6，500）（考试用）④当有刚性地面时，除柱端钢筋加密区外尚应在刚性地面上、下各500mm的高度范围内加密箍筋。
梁钢筋1．梁上部纵筋长度=总净跨长+左锚固+右锚固+搭接长度*搭接个数搭接长度：如为机械连接或焊接连接时，搭接长度为0左（右）锚固长度：当hc-保护层<LaE时，弯锚，锚固长度=支座宽-保护层+15d当hc-保护层≥LaE时，直锚，锚固长度= max（LaE，0.5hc+5d）保护层：是柱保护层2．下部通长筋长度=净跨长+左锚固+右锚固+搭接长度*搭接个数左（右）锚固长度：同梁上部钢筋（下部钢筋在中支座中的锚固能直锚的时候直锚） 3．上部端支座负筋：第一排=1/3净跨长+左（右）锚固长度第二排=1/4净跨长+左（右）锚固长度左（右）锚固长度：同梁上部钢筋4．上部中间支座负筋：第一排=1/3净跨长*2（净跨长取相邻两跨最大值）+支座宽第二排=1/4净跨长+*2（净跨长取相邻两跨最大值）+支座宽5．架立筋单长=净跨长-净跨长/3*2+150*26．箍筋单长（2肢箍）=（长-2保+宽-2保）*2+2* max（10d，75）根数加密区根数=[（加密区长度-50）/加密区间距+1]*2非加密区根数=（净跨长-2*加密区长度）/非加密区间距-1加密区长度：一级抗震：max（2Hb，500）二级——四级抗震：max（1.5Hb，500）7．侧面纵向钢筋（腰筋）构造筋长度（G打头的钢筋）=净跨长+2*15d抗扭筋长度（N打头的钢筋）=净跨长+2*锚固长度锚固长度同框架梁下部钢筋8．拉筋：当梁宽≤350时，拉筋直径为￠6（计算工程量时用￠6.5来计算）当梁宽＞350时，拉筋直径为￠8拉筋单长=梁宽-2*保+2* max（10d，75）拉筋根数=[（净跨长-50*2）/（非加密区间距*2）+1]*（腰筋根数/2）9．附加吊筋：吊筋单根长度=次梁宽+2*50+2*（梁高-2保）/sin45°（sin60°）+2*20d当主梁高≤800时，吊筋角度为45度；当主梁高＞800时，吊筋角度为60度.备注：主次梁相交处，注意附件的箍筋10．屋面框架梁屋面梁上部通长筋=总净跨长+左锚固+右锚固+搭接长度*搭接个数搭接长度：如为机械连接或焊接连接时，搭接长度为0左（右）锚固长度=支座宽-保护层+梁高-保护层（保：为柱的保护层）板钢筋1．板底受力筋单根长度=净跨长+左伸长度+右伸长度+弯钩长度*2板面受力筋单根长度=净跨长+锚固长度*2板底受力筋根数=板面受力筋根数=分布范围/板筋间距+1伸出长度：端支座为梁、圈梁、剪力墙时，伸出长度= max（1/2支座宽，5d）端支座为砌体墙时，伸出长度=max（1/2墙厚，120，板厚）180°弯钩长度=6.25d（当钢筋为一级钢时，末端需加180°弯钩）锚固长度：支座宽-保护层≥la时，直锚，直锚长度=la支座宽-保护层＜la时，弯锚，弯锚长度=支座宽-保护层+15d分布范围=净跨长-1/2板筋间距*22．端支座板负筋长度=锚入长度+板内净尺寸+弯折长度中间支座板负筋长度=左标注长度+右标注长度+弯折长度*2（注意标注的长度是否含支座宽）负筋根数=布筋范围/板负筋间距+1锚入长度：支座宽-保护层≥la时，直锚，直锚长度=la支座宽-保护层＜la时，弯锚，弯锚长度=支座宽-保护层+15d弯折长度：板厚-保护层*2（保护层为板的保护层）布筋范围：净跨长-1/2板筋间距*23．分布筋单根长度=净跨（轴线）长度-负筋标注长度*2+搭接长度*2搭接长度：分布筋与负筋的搭接长度为150mm端支座分布筋根数=（负筋板内净长-1/2板分布筋间距）/分布筋间距+1中间支座分布筋根数=（左侧板内净长-1/2板分布筋间距）/分布筋间距+1+（右侧板内净长-1/2板分布筋间距）/分布筋间距+1独立基础钢筋1．独立基础底板长度＜2500时X方向底板钢筋单根长度=X方向的基础边长-2*保护层X方向底板钢筋根数=（Y方向的基础边长—min（75，S/2）*2）/S+1S为X方向独立基础钢筋的分布间距Y方向底板钢筋单根长度=Y方向的基础边长-2*保护层Y方向底板钢筋根数=（X方向的基础边长—min（75，S/2）*2）/S+1S为X方向独立基础钢筋的分布间距2．独立基础底板长度≥2500时X方向底板钢筋单根长度:①外侧钢筋单根长度=X方向的基础边长-2*保护层外侧钢筋根数：2根②其余钢筋单根长度= X方向的基础边长-保护层**.1* X方向的基础边长其余钢筋根数=（Y方向的基础边长—min（75，S/2）*2）/S-1Y方向底板钢筋单根长度:①外侧钢筋单根长度=Y方向的基础边长-2*保护层外侧钢筋根数：2根②其余钢筋单根长度= Y方向的基础边长-保护层**.1* Y方向的基础边长其余钢筋根数=（X方向的基础边长—min（75，S/2）*2）/S-1。
钢筋下料长度计算例题
钢筋下料长度计算例题钢筋下料长度应根据构件尺寸、混凝土保护层厚度，钢筋几何形状和钢筋弯钩增加长度等条件进行计算。
1、提到钢筋下料计算，一般都会涉及“量度差值”或“弯曲调整值”这两个概念。
一般特殊角度的“量度差值”或“弯曲调整值”或教科书上都有，但是非特殊角度，譬如70°、80°的“量度差值”或“弯曲调整值”在现成的文献内查不到。
2、各相关文献上的“弯曲调整值”或“量度差值”取弯曲直径=2.5d演绎得到的。
现如今的纵向钢筋弯曲成型的弯曲直径也不仅仅限于2.5d，已经有12d，16d等各种不同弯曲直径的要求，现有文献上很少考虑这种变化了的要求。
3、钢筋在弯曲成型时，外侧表面纤维受拉伸长，内侧表面纤维受压缩短，钢筋中心线的长度保持不变。
4、电脑的应用和AutoCAD业已在业界普及，专业计算器的编程计算功能也日益强大。
鉴于上述几点因素，我们认为依据工程施工图设计文件，用AutoCAD或徒手绘制一些简单的计算辅助图形，直接进行基于中心线长度的钢筋下料长度计算，可以有效指导钢筋下料。
180°弯钩增加6.25d的推导现行规范规定，Ⅰ级钢的弯心直径是2.5d钢筋中心线半圆的半径就是2.5d/2＋d/2=1.75半圆周长为1.75dπ＝5.498d取5.5d 平直段为3d所以180度弯钩增加的展开长度8.5d－2.25d=6.25d90°直弯钩增加11.21d的推导(d≤25mm,弯心曲直径≥12d)现行规范规定，抗震框架纵向钢筋锚固需要≥0.4laE+15d，同时规定，当纵向钢筋直径≤25mm时，弯心内半经≥6d；当纵向钢筋直径＞25mm时，弯心内半经≥8d，首先我们推导纵向钢筋直径≤25mm时需要的展开长度。
弯心半径6d,弯心直径是12d,钢筋中心线1/4圆的直径是13d, 90°圆心角对应的圆周长度＝13dπ×90°／360°=10.21d。
钢筋下料长度计算

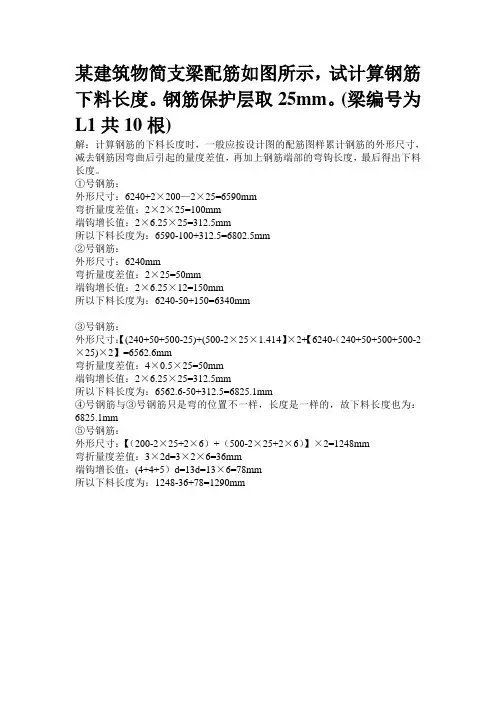

某建筑物简支梁配筋如图所示，试计算钢筋下料长度。
钢筋保护层取25mm。
(梁编号为L1共10根)解：计算钢筋的下料长度时，一般应按设计图的配筋图样累计钢筋的外形尺寸，减去钢筋因弯曲后引起的量度差值，再加上钢筋端部的弯钩长度，最后得出下料长度。
①号钢筋：外形尺寸：6240+2×200—2×25=6590mm弯折量度差值：2×2×25=100mm端钩增长值：2×6.25×25=312.5mm所以下料长度为：6590-100+312.5=6802.5mm②号钢筋：外形尺寸：6240mm弯折量度差值：2×25=50mm端钩增长值：2×6.25×12=150mm所以下料长度为：6240-50+150=6340mm③号钢筋：【(240+50+500-25)+(500-2×25×1.414】×2+【6240-（240+50+500+500-2外形尺寸：×25)×2】=6562.6mm弯折量度差值：4×0.5×25=50mm端钩增长值：2×6.25×25=312.5mm所以下料长度为：6562.6-50+312.5=6825.1mm④号钢筋与③号钢筋只是弯的位置不一样，长度是一样的，故下料长度也为：6825.1mm⑤号钢筋：外形尺寸：【（200-2×25+2×6）+（500-2×25+2×6）】×2=1248mm弯折量度差值：3×2d=3×2×6=36mm端钩增长值：(4+4+5）d=13d=13×6=78mm所以下料长度为：1248-36+78=1290mm。
钢筋下料长度计算
钢筋下料长度计算钢筋因弯曲或弯钩会使其长度变化，在配料中不能直接根据图纸中尺寸下料；必须了解对混凝土保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸计算其下料长度。
各种钢筋下料长度计算如下：直钢筋下料长度＝构件长度－保护层厚度＋弯钩增加长度弯起钢筋下料长度＝直段长度＋斜段长度－弯曲调整值＋弯钩增加长度箍筋下料长度＝箍筋周长＋箍筋调整值上述钢筋需要搭接的话，还应增加钢筋搭接长度。
1．弯曲调整值钢筋弯曲后的特点：一是在弯曲处内皮收缩、外皮延伸、轴线长度不变；二是在弯曲处形成圆弧。
钢筋的量度方法是沿直线量外包尺寸（图9-46）；因此，弯起钢筋的量度尺寸大于下料尺寸，两者之间的差值称为弯曲调整值。
弯曲调整值，根据理论推算并结合实践经验，列于表9-23。
图9-46 钢筋弯曲时的量度方法钢筋弯曲调整值表9-23钢筋弯曲角度30°45°60°90°135°钢筋弯曲调整值0.35d 0.5d 0.85d 2d 2.5d注：d为钢筋直径。
2．弯钩增加长度钢筋的弯钩形式有三种：半圆弯钩、直弯钩及斜弯钩（图9-47）。
半圆弯钩是最常用的一种弯钩。
直弯钩只用在柱钢筋的下部、箍筋和附加钢筋中。
斜弯钩只用在直径较小的钢筋中。
图9-47 钢筋弯钩计算简图（a）半圆弯钩；（b）直弯钩；（c）斜弯钩光圆钢筋的弯钩增加长度，按图9-47所示的简图（弯心直径为2.5d、平直部分为3d）计算：对半圆弯钩为6.25d，对直弯钩为3.5d，对斜弯钩为4.9d。
在生产实践中，由于实际弯心直径与理论弯心直径有时不一致，钢筋粗细和机具条件不同等而影响平直部分的长短（手工弯钩时平直部分可适当加长，机械弯钩时可适当缩短），因此在实际配料计算时，对弯钩增加长度常根据具体条件，采用经验数据，见表9-24。
半圆弯钩增加长度参考表（用机械弯）表9-24钢筋直径（mm）≤6 8~10 12~18 20~28 32~36一个弯钩长度（mm）40 6d 5.5d 5d 4.5d3．弯起钢筋斜长弯起钢筋斜长计算简图，见图9-48。
练习——钢筋下料长度计算

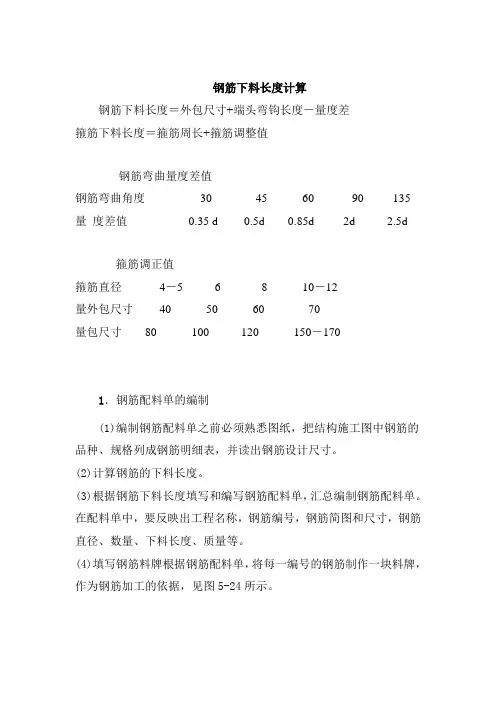

钢筋下料长度计算钢筋下料长度＝外包尺寸+端头弯钩长度－量度差箍筋下料长度＝箍筋周长+箍筋调整值钢筋弯曲量度差值钢筋弯曲角度30 45 60 90 135量度差值0.35 d 0.5d 0.85d 2d 2.5d箍筋调正值箍筋直径4－5 6 8 10－12量外包尺寸40 50 60 70量包尺寸80 100 120 150－1701．钢筋配料单的编制(1)编制钢筋配料单之前必须熟悉图纸，把结构施工图中钢筋的品种、规格列成钢筋明细表，并读出钢筋设计尺寸。
(2)计算钢筋的下料长度。
(3)根据钢筋下料长度填写和编写钢筋配料单，汇总编制钢筋配料单。
在配料单中，要反映出工程名称，钢筋编号，钢筋简图和尺寸，钢筋直径、数量、下料长度、质量等。
(4)填写钢筋料牌根据钢筋配料单，将每一编号的钢筋制作一块料牌，作为钢筋加工的依据，见图5-24所示。
钢筋的下料长度计算一、直线钢筋下料长度=构件长度-保护层厚度+弯钩增加长度二、弯起钢筋下料长度=直段长度+斜段长度-量度差值(弯曲调整值)+弯钩增加长度。
注意：度量差值=钢筋的外包尺长度减去钢筋的中轴线的长度钢筋在弯曲时：外侧会变长，而侧会变短，但轴线尺寸不变。
（所以最外侧的尺寸和中轴线的尺寸就会有一个差值，这个差值就是度量差值，或者叫做弯曲调整值）可能我的表达有点不清楚，懂了没？要是不明白就给我信息咯。
钢筋弯曲角度：30°45°60°90°135°钢筋弯曲调整值：0.35d 0.5d 0.85 d 2d 2.5d 若钢筋需要搭接时，还需加上钢筋的搭接长度。
弯钩分为：1。
半圆弯钩2。
直弯钩3。
斜弯钩弯钩弯曲度数：180°90°45°弯钩增加长度： 6.25d 3.5d 4.5d（注意：要区分开弯曲和弯钩，不然你要晕的。
）弯曲：是不带弯钩的，只是钢筋变曲折而已，例如：弯曲45°90°弯钩：。
钢筋工程量计算例题
1、计算多跨楼层框架梁KL1的钢筋量，如图所示。
柱的截面尺寸为700×700，轴线与柱中线重合
计算条件见表1和表2
表1
表2
钢筋单根长度值按实际计算值取定，总长值保留两位小数，总重量值保留三位小数。
2、已知某教学楼钢筋混凝土框架梁KL1的截面尺寸与配筋见图1，共计5根。
混凝土强度等级为C25。
求各种钢筋下料长度。
图1 钢筋混凝土框架梁KLl平法施工图
3、某6m长钢筋混凝土简支梁（见下图），试计算各型号钢筋下料长度。
4、某抗震框架梁跨中截面尺寸b×h=250mm×500mm，梁内配筋箍筋φ6@150，纵向钢筋的保护层厚度c=25mm，求一根箍筋的下料长度。
5、某框架建筑结构，抗震等级为4级，共有10根框架梁，其配筋如图5.23所示，混凝土等级为C30，钢筋锚固长度LαE为30d。
柱截面尺寸为500mm x 500mm。
试计算该梁钢筋下料长度并编制配料单(参见混凝土结构平面整体表示方法03G10l-l构造详图)。
6、试编制下图所示5根梁的钢筋配料单。
25(3.853kg/m)。
7、某建筑物第一层楼共有5根L1梁，梁的钢筋如图所示，要求按图计算各钢筋下料长度并编制钢筋配料单。
Welcome To Download !!!
欢迎您的下载，资料仅供参考！。
钢筋下料长度计算例题供大家学习参考
某建筑物第一层楼共有5根门梁.梁的钢筋如图所示•要求按 图计算各钢筋卜料K/交并编制钢筋配料也O
【無】L\梁备种钢筋卜料长度计算如卞：保护层”度25mm。
1号钢筋下料长度二(4240-2x25) +2x6.25x10=4135mm
2号钢筋下料长度可分段计算
端部平直长=240+50-25=265mm
斜段长二(梁岛・2倍保护层厚段)xl.4匸(400-2x25)
xl. 41=494mm
111间直线段长=4240-2x25-2x265-2x350=2960mm
IIRB335钢筋末端无弯钩。钢筋下料长度为：
2x(150+265+494)+2960-4x0.5do-2x2do-4658nini
3号钢筋下料长度=4240-2x25+2x100+2x6.25do
-2x2dz4190+200+225-72二4543mm
4号箍筋：按外包尺寸计算：
宽度=200-2x25+2x6=162mm
离应=400-2x25=2x6=362tnm
④号箍筋下料长度=2x(162+362) +100-3x2do=l112mm箍筋数用二(构件长度■邮貂呆护层)/腿筋间距+U
(4240-2x25)/200+1=4190/200+1=21. 95.取 22 根 计舜纳果汇总于下农:
钢筋配料单
**
*B
i t
<hn)
下糾该
（nm）
戦At
4H
1
⑴
钢筋下料长度例题
【例题】某建筑物第一层楼共有L1简支梁10根，其配筋图如下，（1）计算L1梁中各钢筋的下料长度（钢筋保护层取25mm）；（2）编制“钢筋配料单”。
1.计算钢筋下料长度①号钢筋下料长度(6240-2×25+2×200)-2×2×25+2×6.25×25= 6802(mm)②号钢筋下料长度6240-2×25+2×6.25×12= 6340(mm)③号弯起钢筋下料长度上直段钢筋长度240+50+500-25= 765(mm)斜段钢筋长度(500-2×25)×1.414= 636(mm)中间直段长度6240-2×(240+50+500+450)= 3760(mm)下料长度(765+636)×2+3760-4×0.5×25+2×6.25×25= 6824(mm)④号钢筋下料长度计算为6824mm 。
⑤号箍筋下料长度宽度200-2×25+2×6= 162(mm) 高度500-2×25+2×6= 462(mm)下料长度为(162+462)×2+11×6-3×2×6= 1278(mm) 箍筋数量的计算：n ＝＋1＝32（个）2、钢筋配料单 （要求：绘出各钢筋的简图及外包尺寸）构件名称钢筋编号简 图 钢号直径 （mm)下料 长度 （mm) 单根 根数合计 根数质量 （kg ）L1梁 共10根①Φ 25 68022 20 523.75②Φ 12 6340 2 20 112.60③Φ 25 6824 1 10 262.72④Φ 25 6824 1 10 262.72⑤Φ 6 1278 32 320 91.78合计 Φ 6：91.78㎏； Φ12：112.60㎏； Φ 25：1049.19㎏。
钢筋下料长度计算
钢筋下料长度计算
1、直钢筋下料长度=构件长度+锚固长度（搭接长度）+弯钩增加长度—保护层厚度—弯曲调整长度
2、弯起钢筋下料长度=直段长度+斜段长度—弯曲调整长度+弯钩增加长度
3、箍筋下料长度=箍筋周长+弯曲调整长度+弯钩增加长度
钢筋弯曲调整值
4、钢筋弯钩增加长度：半圆弯钩增加长度6.25d,直弯钩3.5d,斜弯钩4.9d。
5、HPB300级钢筋末端应作180°弯钩，其弯弧内径不小于钢筋直径的2.5倍，弯钩的弯后平直部分长度不应小于钢筋的3倍；HRB335、HRB400级弯弧内径不小于钢筋直径的4倍，弯钩平直长度符合设计要求；钢筋作不大于90°弯折时，弯折处的弯弧内径不小于钢筋直径的5倍。
箍筋末端作135°弯钩，弯钩平直部分长度不小于10d和75mm中的最大值。
对于主次梁及井字梁交叉处，要采用变数箍筋。
下料时，严格按照实际情况翻样，次梁箍筋高度要扣掉主梁钢筋直径，并逐渐加大到次梁实际的箍筋尺寸。
钢筋工程量计算例题
1、计算多跨楼层框架梁KL1的钢筋量，如图所示。
柱的截面尺寸为700×700，轴线与柱中线重合
计算条件见表1和表2
表1
表2
钢筋单根长度值按实际计算值取定,总长值保留两位小数,总重量值
保留三位小数。
2、已知某教学楼钢筋混凝土框架梁KL1的截面尺寸与配筋见图1，共计5根.混凝土强度等级为C25。
求各种钢筋下料长度.
图1 钢筋混凝土框架梁KLl平法施工图
3、某6m长钢筋混凝土简支梁（见下图),试计算各型号钢筋下料长度。
4、某抗震框架梁跨中截面尺寸b×h=250mm×500mm，梁内配筋箍筋φ6＠150，纵向钢筋的保护层厚度c=25mm，求一根箍筋的下料长度。
5、某框架建筑结构，抗震等级为4级，共有10根框架梁，其配筋如图5.23所示，混凝土等级为C30，钢筋锚固长度LαE为30d.柱截面尺寸为500mm x 500mm。
试计算该梁钢筋下料长度并编制配料单(参见混凝土结构平面整体表示方法03G10l—l构造详图).
6、试编制下图所示5根梁的钢筋配料单。
各种钢筋的线重量如下：10(0.617kg/m)；12（0.888kg/m）;25(3。
853kg/m）.
7、某建筑物第一层楼共有5根L1梁，梁的钢筋如图所示，要求按图计算各钢筋下料长度并编制钢筋配料单。
钢筋下料长度
90°
1ห้องสมุดไป่ตู้5°
⊿=0.822d-0.178D
注：HPB235 级钢筋 D=2.5d; HRB335 级钢筋 D=4d; HRB400 级钢筋 D=5d 弯起钢筋弯折 30°、45°、60°时的弯曲调整值 弯曲调整值 弯折角度 计算式 30° 45° 60° ⊿=0.012D+0.28d ⊿=0.043D+0.457d ⊿=0.108D+0.685d 按 D=5d 0.34d 0.67d 1.23d
