2020-2021年 电功率章节知识点总结及练习测试题(word)1
2020-2021年 电功率单元测试题 含答案(word)1
2020-2021年电功率单元测试题含答案（word）1一、电功率选择题1．下列数据中最接近生活实际的是（）A. 人的正常体温约为39℃B. 无线电波在空气中的传播速度约为340m/sC. 甲型H1N1流感病毒的长度约为1cmD. 电冰箱的额定功率约为100W【答案】 D【解析】【解答】A、人的正常体温为37℃，变化很小，故A不符合实际；B、无线电波在真空中的传播速度最大，为3×108m/s，在空气中的传播速度略小一些，接近3×108m/s，故B不符合实际；C、甲型HINI流感病毒的长度很小，约为10﹣40nm，故C不符合实际；D、电冰箱的额定功率约为100W左右，故D符合实际．故选D．【分析】首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．2．将标有“6V 3W”和“6V 2W”的甲、乙两只小灯泡串联起来，接在电压为6V的电源两端，接通电路后，以下说法正确的是（）A. 两只小灯泡都不能正常工作，甲灯比乙灯亮B. 两只小灯泡都能正常发光C. 通过乙灯的电流较大，所以乙灯较亮D. 两只小灯泡的总功率小于2W【答案】 D【解析】【解答】甲灯的电阻R1==12Ω，乙灯的电阻R2==18Ω，甲灯的实际功率P甲=I2R1，乙灯的实际功率P乙=I2R2，因为R1＜R2，所以P甲＜P乙，所以乙灯亮，两灯串联后电流相同，但两端的电压都小于额定电压，所以都不能正常工作，故ABC错误，两灯消耗的总功率P总==1.2W＜2W，故D正确．故选D．3．电子驱蚊器利用变频声波直接刺激蚊虫中枢神经，使其非常痛苦，食欲不振，繁殖力下降，无法在此环境生存，从而达到驱蚊的目的其部分参数见表格，取g=10N/kg关于驱蚊器下列说法错误的是（）A. 驱蚊器的重力为0.6NB. 驱蚊器发出的声音能被正常人听到C. 驱蚊器刺激蚊虫中枢神经利用的是超声波D. 驱蚊器工作10h消耗电能为0.02kW•h 【答案】B【解析】【解答】A、驱蚊器的重力，G＝mg＝0.06kg×10N/kg＝0.6N，A不符合题意；B、人的听觉范围20～20000Hz；22kHz～55kHz超出了人的听觉范围，故驱蚊器发出的声音不能被正常人听到，B符合题意；C、22kHz～55kHz超出了人的听觉范围，故驱蚊器刺激蚊虫中枢神经利用的是超声波，C 不符合题意；D、蚊器工作10h消耗电能为W＝Pt＝0.002kW×10h＝0.2kW•h，D不符合题意。
电功率章节知识点总结及练习测试题(word)
电功率章节知识点总结及练习测试题（word）一、电功率选择题1．两定值电阻R1=10Ω，R2=5Ω，现将R1、R2接入如图所示的电路，电源电压为3V，当开关S闭合时，下列分析正确的是（）A. R1、R2电流之比为1：2B. R1、R2两端的电压之比为2：1C. R1、R2消耗的电功率之比为1：2D. 电路消耗总的电功率等于2.7W【答案】B【解析】【解答】解：由电路图可知，R1与R2串联，因串联电路中各处的电流相等，所以，R1、R2电流之比为1：1，故A错误；由I= 可得，R1、R2两端的电压之比：= = = = ，故B正确；由P=UI可得，R1、R2消耗的电功率之比：= = = ，故C错误；因串联电路中总电阻等于各分电阻之和，所以，电路消耗的总功率：P总= = =0.6W，故D错误．故选B．【分析】由电路图可知，R1与R2串联，根据串联电路的电流特点可知通过两电阻的电流关系，根据欧姆定律求出两电阻两端的电压之比，根据P=UI求出两电阻消耗的电功率之比，根据电阻的串联和P=UI= 求出电路消耗总的电功率．2．如图所示，电源电压保持12V不变，小灯泡L上标有“6V 3W”字样，滑动变阻器最大电阻值R=48Ω，闭合开关，若不考虑灯丝电阻随温度的变化，下列说法正确的是（）A. 要使电压表的示数增大1V，小灯泡L两端的电压就会减小1VB. 小灯泡L的最小实际电功率为0.6WC. 当滑片P移到变阻器的中点时，小灯泡L正常发光D. 当滑片P移到最右端时，通电10s滑动变阻器消耗的电能是19.2J【答案】D【解析】【解答】由电路图可知，闭合开关后，滑动变阻器R与灯泡L串联，电压表测灯泡L两端的电压。
（1）由电压表测灯泡L两端的电压可知，电压表的示数增大1V，小灯泡L两端的电压就会增大1V，A不符合题意；（2）由P＝UI＝可得，灯泡的电阻：＝12Ω，当滑片P移到最右端时，接入电路中的电阻最大，电路中的电流最小，小灯泡的实际功率最小，因串联电路中总电阻等于各分电阻之和，所以，电路中的最小电流：I＝＝0.2A，则小灯泡L的最小实际电功率：P L小＝I2R L＝（0.2A）2×12Ω＝0.48W，B不符合题意；通电10s滑动变阻器消耗的电能：W R ＝I2Rt＝（0.2A）2×48Ω×10s＝19.2J，D符合题意；（3）当滑片P移到变阻器的中点时，电路中的电流：I′＝ A，此时灯泡的实际功率：P L′＝（I′）2R L＝（ A）2×12Ω≈1.33W＜3W，所以，此时灯泡不能正常发光，C不符合题意。

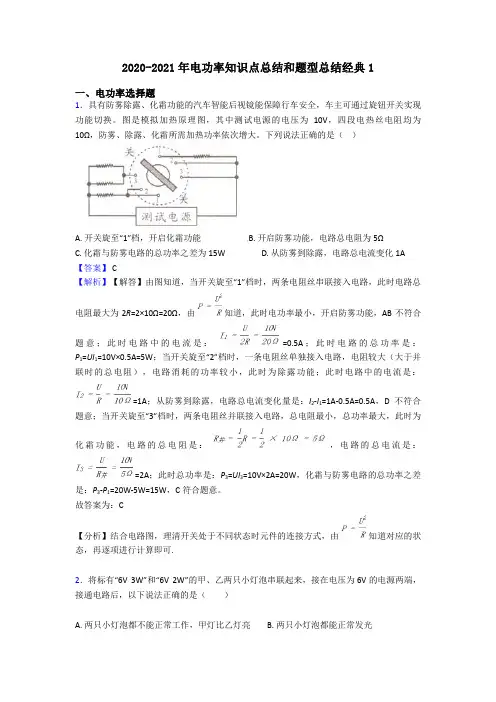

2020-2021年电功率知识点总结和题型总结经典1
2020-2021年电功率知识点总结和题型总结经典1一、电功率选择题1．具有防雾除露、化霜功能的汽车智能后视镜能保障行车安全，车主可通过旋钮开关实现功能切换。
图是模拟加热原理图，其中测试电源的电压为10V，四段电热丝电阻均为10Ω，防雾、除露、化霜所需加热功率依次增大。
下列说法正确的是（）A. 开关旋至“1”档，开启化霜功能B. 开启防雾功能，电路总电阻为5ΩC. 化霜与防雾电路的总功率之差为15WD. 从防雾到除露，电路总电流变化1A 【答案】 C【解析】【解答】由图知道，当开关旋至“1”档时，两条电阻丝串联接入电路，此时电路总电阻最大为2R=2×10Ω=20Ω，由知道，此时电功率最小，开启防雾功能，AB不符合题意；此时电路中的电流是： =0.5A；此时电路的总功率是：P1=UI1=10V×0.5A=5W；当开关旋至“2”档时，一条电阻丝单独接入电路，电阻较大（大于并联时的总电阻），电路消耗的功率较小，此时为除露功能；此时电路中的电流是：=1A；从防雾到除露，电路总电流变化量是：I2-I1=1A-0.5A=0.5A，D不符合题意；当开关旋至“3”档时，两条电阻丝并联接入电路，总电阻最小，总功率最大，此时为化霜功能，电路的总电阻是：，电路的总电流是：=2A；此时总功率是：P3=UI3=10V×2A=20W，化霜与防雾电路的总功率之差是：P3-P1=20W-5W=15W，C符合题意。
故答案为：C【分析】结合电路图，理清开关处于不同状态时元件的连接方式，由知道对应的状态，再逐项进行计算即可.2．将标有“6V 3W”和“6V 2W”的甲、乙两只小灯泡串联起来，接在电压为6V的电源两端，接通电路后，以下说法正确的是（）A. 两只小灯泡都不能正常工作，甲灯比乙灯亮B. 两只小灯泡都能正常发光C. 通过乙灯的电流较大，所以乙灯较亮D. 两只小灯泡的总功率小于2W【答案】 D【解析】【解答】甲灯的电阻R1==12Ω，乙灯的电阻R2==18Ω，甲灯的实际功率P甲=I2R1，乙灯的实际功率P乙=I2R2，因为R1＜R2，所以P甲＜P乙，所以乙灯亮，两灯串联后电流相同，但两端的电压都小于额定电压，所以都不能正常工作，故ABC错误，两灯消耗的总功率P总==1.2W＜2W，故D正确．故选D．3．如图是探究“电流通过导体时产生热的多少跟什么因素有关”的实验装置．通电前，A、B 两个U型管内的液面相平，通电一定时间后，通过R1、R2的电流分别为I1、I2，则（）A. I1=I2， A管中的液面较低B. I1=I2， A管中的液面较高C. I1＞I2， A管中的液面较低D. I1＞I2， A管中的液面较高【答案】D【解析】【解答】解：由图可知，右侧两电阻丝并联后与左侧电阻丝串联，并联电路中干路电流等于各支路电流之和，所以I1＞I2，故AB错误；由Q=I2Rt可知，通电时间相同时，I1＞I2， R1=R2=5Ω，所以左侧电阻产生的热量较多，密闭空气吸收热量后，体积不变，压强变大，左侧容器内气体的压强与大气压的差值较大，A测玻璃管液面较高．故选D．【分析】由电路图分析电阻丝的连接方式，根据串并联电路的电流特点可知通过它们的电流关系，根据Q=I2Rt比较两电阻产生的热量关系，密闭空气吸收热量后，压强变大，U形管内两液面的差值变大，据此进行解答．4．有两只灯泡L1、L2，分别标有“220V（100W”和“220V（40W”的字样。

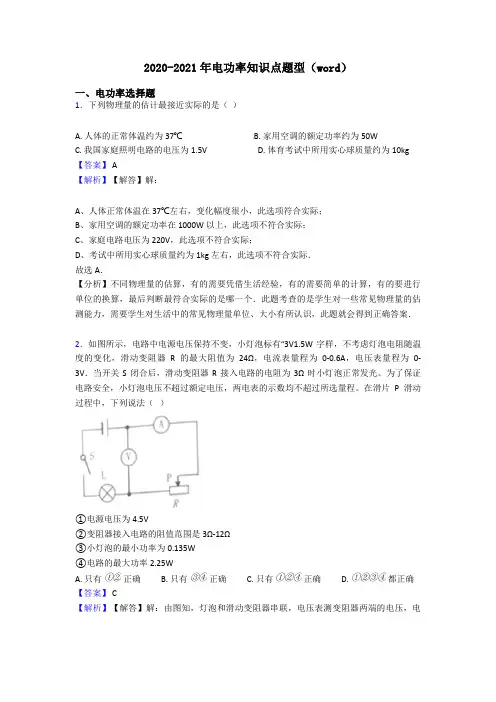

2020-2021年电功率知识点题型(word)
2020-2021年电功率知识点题型（word）一、电功率选择题1．下列物理量的估计最接近实际的是（）A. 人体的正常体温约为37℃B. 家用空调的额定功率约为50WC. 我国家庭照明电路的电压为1.5VD. 体育考试中所用实心球质量约为10kg 【答案】 A【解析】【解答】解：A、人体正常体温在37℃左右，变化幅度很小，此选项符合实际；B、家用空调的额定功率在1000W以上，此选项不符合实际；C、家庭电路电压为220V，此选项不符合实际；D、考试中所用实心球质量约为1kg左右，此选项不符合实际．故选A．【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．此题考查的是学生对一些常见物理量的估测能力，需要学生对生活中的常见物理量单位、大小有所认识，此题就会得到正确答案．2．如图所示，电路中电源电压保持不变，小灯泡标有“3V1.5W字样，不考虑灯泡电阻随温度的变化，滑动变阻器R的最大阻值为24Ω，电流表量程为0-0.6A，电压表量程为0-3V．当开关S闭合后，滑动变阻器R接入电路的电阻为3Ω时小灯泡正常发光。
为了保证电路安全，小灯泡电压不超过额定电压，两电表的示数均不超过所选量程。
在滑片P滑动过程中，下列说法（）①电源电压为4.5V②变阻器接入电路的阻值范围是3Ω-12Ω③小灯泡的最小功率为0.135W④电路的最大功率2.25WA. 只有正确B. 只有正确C. 只有正确D. 都正确【答案】 C【解析】【解答】解：由图知，灯泡和滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流；（1）由P= 可得灯泡的电阻：R L= = =6Ω，由P=UI可得，灯泡正常发光时通过的电流：I额= = =0.5A，由题知，当开关S闭合后，滑动变阻器R接入电路的电阻为3Ω时，小灯泡正常发光，由欧姆定律和电阻的串联可得电源电压：U=I额R串=I额×（R+R L）=0.5A×（3Ω+6Ω）=4.5V；故①正确；（2）因串联电路中电流处处相等，且电流表量程为0-0.6A，灯泡的额定电流为0.5A，所以为了保证电路中各元件安全工作，电路中的最大电流I最大=I额=0.5A，电路中的总电阻：R最小= = =9Ω，滑动变阻器连入电路中的最小阻值：R最小=R总-R L=9Ω-6Ω=3Ω，由于电压表量程为0-3V，当电压表的示数最大为U滑′=3V时，滑动变阻器接入电路的电阻最大；此时灯泡两端的电压为：U L′=U-U滑′=4.5V-3V=1.5V，此时电路的电流为：I最小= = =0.25A，滑动变阻器接入电路的最大阻值：R最大= = =12Ω，所以为保护电路，变阻器接入电路的阻值范围是3Ω-12Ω；故②正确；（3）小灯泡的最小功率：P L最小=I最小2R L=（0.25A）2×6Ω=0.375W；故③错误；（4）电路的最大功率：P最大=UI最大=4.5V×0.5A=2.25W，故④正确。

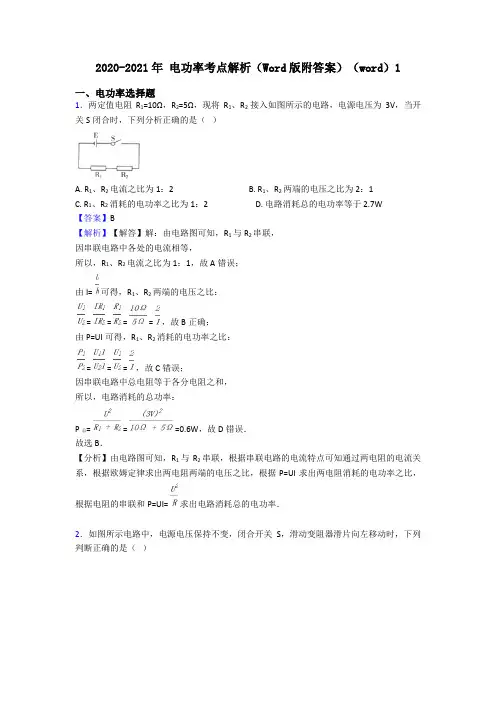

2020-2021年 电功率考点解析(Word版附答案)(word)1
2020-2021年电功率考点解析（Word版附答案）（word）1一、电功率选择题1．两定值电阻R1=10Ω，R2=5Ω，现将R1、R2接入如图所示的电路，电源电压为3V，当开关S闭合时，下列分析正确的是（）A. R1、R2电流之比为1：2B. R1、R2两端的电压之比为2：1C. R1、R2消耗的电功率之比为1：2D. 电路消耗总的电功率等于2.7W【答案】B【解析】【解答】解：由电路图可知，R1与R2串联，因串联电路中各处的电流相等，所以，R1、R2电流之比为1：1，故A错误；由I= 可得，R1、R2两端的电压之比：= = = = ，故B正确；由P=UI可得，R1、R2消耗的电功率之比：= = = ，故C错误；因串联电路中总电阻等于各分电阻之和，所以，电路消耗的总功率：P总= = =0.6W，故D错误．故选B．【分析】由电路图可知，R1与R2串联，根据串联电路的电流特点可知通过两电阻的电流关系，根据欧姆定律求出两电阻两端的电压之比，根据P=UI求出两电阻消耗的电功率之比，根据电阻的串联和P=UI= 求出电路消耗总的电功率．2．如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器滑片向左移动时，下列判断正确的是（）A. 电路总功率变小B. 电压表示数变大C. 电压表与电流表示数的比值不变D. 电流表示数变大【答案】 A【解析】【解答】解：由电路图可知，定值电阻R与滑动变阻器并联，电压表测电源两端的电压，电流表测干路电流，因电源电压保持不变，所以，滑片移动时，电压表的示数不变，B不符合题意；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R的电流不变，当滑动变阻器滑片向左移动时，接入电路中的电阻变大，由I＝可知，通过滑动变阻器的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A的示数变小，D不符合题意；电压表的示数不变、电流表A的示数变小，则电压表与电流表示数的比值变大，C不符合题意；电源电压保持不变，干路电流变小，由P＝UI可知，电路总功率变小，A符合题意。

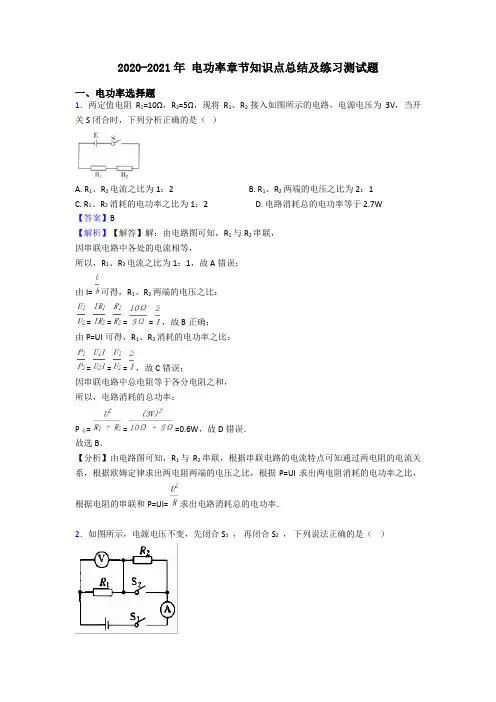

2020-2021年 电功率章节知识点总结及练习测试题
2020-2021年电功率章节知识点总结及练习测试题一、电功率选择题1．两定值电阻R1=10Ω，R2=5Ω，现将R1、R2接入如图所示的电路，电源电压为3V，当开关S闭合时，下列分析正确的是（）A. R1、R2电流之比为1：2B. R1、R2两端的电压之比为2：1C. R1、R2消耗的电功率之比为1：2D. 电路消耗总的电功率等于2.7W【答案】B【解析】【解答】解：由电路图可知，R1与R2串联，因串联电路中各处的电流相等，所以，R1、R2电流之比为1：1，故A错误；由I= 可得，R1、R2两端的电压之比：= = = = ，故B正确；由P=UI可得，R1、R2消耗的电功率之比：= = = ，故C错误；因串联电路中总电阻等于各分电阻之和，所以，电路消耗的总功率：P总= = =0.6W，故D错误．故选B．【分析】由电路图可知，R1与R2串联，根据串联电路的电流特点可知通过两电阻的电流关系，根据欧姆定律求出两电阻两端的电压之比，根据P=UI求出两电阻消耗的电功率之比，根据电阻的串联和P=UI= 求出电路消耗总的电功率．2．如图所示，电源电压不变，先闭合S1，再闭合S2，下列说法正确的是（）A. 电压表、电流表示数均变小B. 电压表示数变大，电路总功率变大C. 电压表示数不变，总电阻变小，电流表示数变大D. 电压表与电流表示数的比值变大【答案】B【解析】【解答】A、C、由图可知，先闭合S1时，两电阻串联，电流表测量电路中的电流，电压表测R1两端的电压；根据串联电路的电压特点可知，其示数小于电源电压；再闭合S2，R2被短路，电路为R1的简单电路，电流表测量电路中的电流，电压表测量的是电源电压，所以电压表的示数变大；R1的电阻小于两电阻串联的总电阻，即总电阻减小，根据欧姆定律可知，电路中的电流变大，即电流表示数变大，AC不符合题意；B、电源电压不变，电流变大，根据P=UI可知，电路的总功率变大，B符合题意；D、两开关都闭合时，由欧姆定律可知，电压表与电流表示数的比值，即为电阻R1的阻值，所以该比值不变，D不符合题意。
2020-2021年电功率知识点梳理及经典练习(超详细)(word)1
2020-2021年电功率知识点梳理及经典练习(超详细)（word）1一、电功率选择题1．在如图所示电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向下滑动时，四个电表的示数都发生了变化，电表的示数分别用l、U1、U2和U3表示，电表示数变化量的大小分别用△l、△U1、△U2和△U3表示，电阻R1、R2、R3消耗的电功率分别用P1、P2、P3表示，下列选项正确的是（）A. U1/l不变，△U1/△l变小B. U2/l变大，△U2/△l不变C. U3/l不变，△U3/△l不变D. P1变大，P2变小，P3变大【答案】 B【解析】【解答】电源电压保持不变，闭合开关S，R1、R2、R3串联，A. U1/l 为R1不变，△U1/△l 为R1不变，A不符合题意；B.U2/l为滑动变阻器连入电路的阻值，阻值变大，△U2/△l为R1和R3的阻值，阻值不变，B符合题意；C.U3/l为R1和R2的阻值变大，△U3/△l为R3不变，C不符合题意；D.滑动变阻器的电阻变大，电路中电流变小，P1变小，P2先变大后变小，P3变小.D不符合题意；故答案为：B.【分析】学生首先要会分析电路图，再要会根据滑片的移动情况，分析电路中电阻的变化，再分析各个量的变化.2．酒驾易造成交通事故，利用酒精测试仪可以检测司机是否酒驾，其电路原理如图甲所示．R1为“气敏传感器”，它的电阻值与它接触到的酒精气体浓度的关系如图乙所示，R2为定值电阻，阻值为60Ω，电源电压恒为12V．若酒精气体浓度≥0.2mg/mL时，则判定被检者为酒驾．以下说法正确的是（）A. 被检者的酒精气体浓度越高，电流表示数越小B. 电流表的示数为0.12A时，判定被检者为酒驾C. 电压表示数为3V时，R2消耗的电功率为0.45WD. 被检者酒精气体浓度为0.2mg/mL时，电压表的示数是4V【答案】D【解析】【解答】解：A、由电路图甲可知，传感器R1和定值电阻R2串联，电压表测传感器R1两端的电压，电流表测电路中的电流；由图乙可知，当酒精浓度增大时，传感器R1的阻值会减小，由欧姆定律可得电路中电流增加，即电流表示数增大，故A错误；B、由I= 得：电路中的总电阻R= = =100Ω，此时气敏电阻的阻值R1=R﹣R2=100Ω﹣60Ω=40Ω，由图象乙可知，此时酒精气体浓度为0.1mg/mL＜0.2mg/mL，所以此时被检者不是酒驾，故B错误；C、电压表示数为3V时，定值电阻R2两端的电压U2=U﹣U1=12V﹣3V=9V，此时R2消耗的电功率P2= = =1.35W，故C错误；D、根据图象乙可知，被检者酒精气体浓度为0.2mg/mL时，气敏电阻的阻值为R1=30Ω，根据欧姆定律可知此时电流为I= = = = A，根据欧姆定律可得：气敏电阻两端电压U1=IR1= A×30Ω=4V，即为电压表示数，故D正确．故选D．【分析】（1）由电路图可知，传感器和定值电阻串联，电压表测传感器两端的电压，电流表测电路中的电流；由图可知气敏电阻的性质，由电阻的变化利用欧姆定律可求得电路中电流的变化；（2）根据I= 求出电流为0.12A时，电路中的总电阻，再根据串联电阻特点求出此时气敏电阻的阻值，根据图象乙判断此时是否酒驾；（3）根据串联分压特点求出定值电阻两端的电压，再根据P= 求出R2消耗的电功率；（4）被检者酒精气体浓度为0.2mg/mL时，根据图象乙读出此时气敏电阻的阻值，根据欧姆定律求出电流，再根据欧姆定律求出气敏电阻两端电压，即为电压表示数．3．下列数据中与实际情况不相符的是（）A. 正常情况下，人的体温约为35℃B. 成年人的步长大约为50cmC. 功率为100W白炽灯正常工作1小时大约消耗0.1度电D. 一个鸡蛋的质量大约为50g 【答案】A【解析】【解答】A、正常情况下，人的体温在37℃左右，变化幅度很小．故A不符合实际；B、成年人两步的距离约1m=100cm，所以步幅在50cm左右．故B符合实际；C、功率为100W白炽灯正常工作1小时，大约消耗W=Pt=0.1kW×1h=0.1kW•h的电能．故C符合实际；D、10个鸡蛋的质量大约1斤，而1斤=500g，所以一个鸡蛋的质量在50g左右．故D符合实际．故选A．【分析】此题考查对生活中常见物体物理量的估测，结合对生活的了解和对物理单位的认识，找出不符合实际的选项．4．如图所示，电源电压保持18V不变，小灯泡L上标有“6V 3W”字样，滑动变阻器最大电阻值R=60Ω．为保证各器件安全，不考虑灯丝电阻随温度的变化，下列说法正确的是（）A. S断开时电压表示数为0VB. S闭合后，电压表最大示数为15VC. 小灯泡L正常发光时，变阻器R消耗的电功率为6WD. S闭合后，小灯泡L的最小实际电功率为0.5W【答案】 C【解析】【解答】解：（1）S断开时，电压表测电源的电压，则电压表的示数为18V，故A错误；（2）S闭合后，灯泡L与滑动变阻器R串联，电压表测灯泡两端的电压，为保证各器件安全，电压表的最大示数U V=U L=6V，故B错误；由P=可得，灯泡的电阻：R L===12Ω，因串联电路中各处的电流相等，所以，灯泡正常发光时电路中的电流：I===0.5A，因串联电路中总电压等于各分电压之和，所以，变阻器两端的电压：U R=U﹣U L=18V﹣6V=12V，变阻器R消耗的电功率：P R=U R I=12V×0.5A=6W，故C正确；（3）当滑动变阻器接入电路中的电阻最大时灯泡L的功率最小，因为串联电路中总电阻等于各分电阻之和，所以，此时电路中的电流：I===0.25A，灯泡的最小电功率：P L=I2R L=（0.25A）2×12Ω=0.75W，故D错误．故选C．【分析】（1）S断开时，电压表测电源的电压，根据电源的电压可知电压表的示数．（2）S闭合后，灯泡L与滑动变阻器R串联，电压表测灯泡两端的电压，为保证各器件安全，电压表的最大示数和灯泡的额定电压相等，此时灯泡正常发光，根据P=求出灯泡的电阻，根据欧姆定律求出电路中的电流，利用串联电路的电压特点求出滑动变阻器两端的电压，再利用P=UI求出变阻器R消耗的电功率；（3）当滑动变阻器接入电路中的电阻最大时灯泡L的功率最小，利用电阻的串联和欧姆定律求出电路中的电流，最后利用P=I2R求出灯泡的最小电功率．5．图甲是小灯泡的电压﹣﹣电流图象．将此灯泡L与滑动变阻器R串联在电压为4.5V的电路中（如图乙），闭合开关，移动滑片P，当小灯泡的功率为0.75W时，（）A. 电流表的示数为0.2AB. 滑动变阻器R接入电路中的电阻为15ΩC. 电路消耗的总功率为1.35WD. 10s内滑动变阻器R产生的热量为13.5J 【答案】C【解析】【解答】解：A、当小灯泡的功率为0.75W时，根据图甲可知，灯泡L两端的电压为2.5V，通过灯泡的电流为I=0.3A，即电流表的示数为0.3A，故A错误；B、根据串联电路电压的规律，变阻器两端的电压：U滑=U﹣U L=4.5V﹣2.5V=2V，由I= 可得，滑动变阻器R接入电路中的电阻：R滑= ≈6.7Ω，故B错误；C、电路消耗的总功率：P总=U总I=4.5V×0.3A=1.35W，故C正确；D、变阻器R在10s产生的热量：Q=W滑=U滑It=2V×0.3A×10s=6J，故D错误．故选C．【分析】A、根据图甲，由P=UI确定当小灯泡的功率为0.75W时，灯的电压和通过的电流；B、根据串联电路电压的规律，由欧姆定律可求变阻器连入电路中的电阻；C、根据P=UI求电路消耗的总功率；D、根据Q=W=U滑It10s内滑动变阻器R产生的热量．6．如图甲所示，电源电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为30Ω，电压表的量程为0～15V．电压表的示数与滑动变阻器R2的关系如图乙所示。
2020-2021年电功率知识点(大全)(word)
2020-2021年电功率知识点(大全)（word）一、电功率选择题1．下列物理量的估计最接近实际的是（）A. 人体的正常体温约为37℃B. 家用空调的额定功率约为50WC. 我国家庭照明电路的电压为1.5VD. 体育考试中所用实心球质量约为10kg 【答案】 A【解析】【解答】解：A、人体正常体温在37℃左右，变化幅度很小，此选项符合实际；B、家用空调的额定功率在1000W以上，此选项不符合实际；C、家庭电路电压为220V，此选项不符合实际；D、考试中所用实心球质量约为1kg左右，此选项不符合实际．故选A．【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．此题考查的是学生对一些常见物理量的估测能力，需要学生对生活中的常见物理量单位、大小有所认识，此题就会得到正确答案．2．根据额定电压为2.5V小灯泡的I-U图像（如图所示）分析，下列结论正确的是（）A. 当小灯泡的电压为0V时，其电阻为0B. 当小灯泡的电流为0.1A时，其实际功率为0.1WC. 通过小灯泡的电流与其两端的电压成正比D. 小灯泡的额定功率为0.625W【答案】 D【解析】【解答】A. 电阻是导体的属性，当小灯泡的电压为0V时，电流为零，但电阻不为0，A不符合题意；B. 如图当小灯泡的电流为0.1A时，两端电压为0.5V，其实际功率为：，B不符合题意；C. 因为灯丝电阻随温度升高而变大，当灯两端的电压升高时，灯丝的温度升高，电阻壮大，所以通过小灯泡的电流与其两端的电压不成正比，C不符合题意；D. 小灯泡的额定电压为 2.5V时，电流为0.25A，所以功率为：，D符合题意；故答案为：D。
【分析】根据坐标图像，利用电压和电流计算用电器的电功率.3．如图所示，电路中电源电压保持不变，小灯泡标有“3V1.5W字样，不考虑灯泡电阻随温度的变化，滑动变阻器R的最大阻值为24Ω，电流表量程为0-0.6A，电压表量程为0-3V．当开关S闭合后，滑动变阻器R接入电路的电阻为3Ω时小灯泡正常发光。
2020-2021年电功率知识点梳理及经典练习(超详细)
2020-2021年电功率知识点梳理及经典练习(超详细)一、电功率选择题1．下列数据中最接近生活实际的是（）A. 人的正常体温约为39℃B. 无线电波在空气中的传播速度约为340m/sC. 甲型H1N1流感病毒的长度约为1cmD. 电冰箱的额定功率约为100W【答案】 D【解析】【解答】A、人的正常体温为37℃，变化很小，故A不符合实际；B、无线电波在真空中的传播速度最大，为3×108m/s，在空气中的传播速度略小一些，接近3×108m/s，故B不符合实际；C、甲型HINI流感病毒的长度很小，约为10﹣40nm，故C不符合实际；D、电冰箱的额定功率约为100W左右，故D符合实际．故选D．【分析】首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．2．现有一个电压不变的电源，两个定值电R1、R2．先将这两个电阻以某种形式连接到电源上，R1消耗功率为P0；再将它们以另一种形式连接到该电源上，R1消耗功率为9P0．两种连接形式中均有电流通过R2，则先后两种连接形式中（）A. 两端的电压比为1：2B. 两端的电压比为1：3C. 消耗的功率比为1：9D. 消耗的功率比为2：9【答案】 B【解析】【解答】（1）将这两个电阻以某种形式连接到电源上，R1消耗功率为：P0= --------------①另一种形式连接到该电源上R1消耗功率为：9P0= --------------②由①②可得：=9× ，解得R1两端的电压比为：U1：U1′=1：3，A不符合题意、B符合题意；⑵因为R1、R2接到同一电源上，且第2次R1两端的电压更大，所以，第一种以串联方式连接；第2次以并联方式连接，如下图：则由并联电路的特点和前面的解答可得，电源电压U=U1′=3U1；因为串联电路两端电压等于各部分电压之和，所以，串联时，R2两端的电压U2=U-U1=3U1-U1=2U1，并联时，R2两端的电压U2′=U=3U1；则第一种连接时，R2消耗的功率：P2= ；第二种连接时，R2消耗的功率：P2′= ；则 = =（）2=（）2= ，C、D不符合题意。
2020-2021年 电功率章节知识点总结及练习测试题(word)
2020-2021年电功率章节知识点总结及练习测试题（word）一、电功率选择题1．用石墨烯制成的湿敏电阻，其阻值会随含水量的升高而增大。
图5是检测植物叶片含水量的电路，电源电压不变。
将湿敏电阻R附着在叶片上，当叶片含水量升高时（）A. 电流表示数增大B. 电压表示数减小C. 电路总电阻减小D. 电路总功率增大【答案】 B【解析】【解答】由图5知，电路是由湿敏电阻R和定值电阻R0串联构成的，电压表测R0两端的电压，当叶片含水量升高时，湿敏电阻的阻值增大，根据R总=R0+R得电路总电阻增大，又由且U不变，得电路中电流减小，即电流表的示数减小；由U=IR0得R0两端的电压减小，即电压表的示数减小；而由知电路总功率减小。
故答案为：B。
【分析】结合题意，理清元件的连接方式及电表的测量对象，将湿敏电阻R附着在叶片上，根据“湿敏电阻的阻值会随含水量的升高而增大”可知湿敏电阻的阻值变化，根据电阻的串联可知电路中总电阻的变化，根据欧姆定律可知电路中电流的变化和R0两端的电压变化，利用P=UI判断电路总功率的变化情况.2．如图，是某煤气泄漏检测装置的简化电路，其中电源电压保持不变，R0为定值电阻，R 为气体传感器电阻，其阻值随煤气浓度的增大而减小，闭合开关，下列说法中正确的是（）A. 煤气密度增大时，电流表的示数将变小B. 煤气密度增大时，电压表的示数将变小C. 煤气密度减小时，电路消耗的电功率将变小D. 煤气浓度减小时，电压表与电流表示数的比值略变大【答案】C【解析】【解答】解：（1）当煤气密度增大时，气体传感器电阻变小，电路中的总电阻变小，∵I= ，∴电路中的电流变大，即电流表的示数变大，故A不正确；∵U=IR，∴定值电阻R0两端的电压变大，故B不正确；2）当煤气密度减小时，气体传感器电阻变大，电路中的总电阻变大，∵I= ，∴电路中的电流变小，∵P=UI，且电源的电压保持不变，∴电路消耗的电功率将变小，故C正确；∵电压表与电流表示数的比值等于定值电阻R0的阻值，∴电压表与电流表示数的比值不变，故D不正确．故选C．【分析】根据题意得出煤气密度变化时气体传感器电阻的变化，电路中总电阻的变化，根据欧姆定律可知电流表示数的变化和电压表示数的变化，根据P=UI可知电路消耗电功率的变化，利用欧姆定律可知电压表与电流表示数比值的变化．3．如图所示的电路中，电源电压保持不变，当开关S闭合时，灯L正常发光，如果将滑动变阻器的滑片P向右滑动，下列说法正确的是（）A. 电压表示数变小，灯L变亮B. 电压表示数变小，灯L变暗C. 电压表示数变大，灯L变亮D. 电压表示数变大，灯L变暗【答案】D【解析】【解答】由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流，将滑动变阻器的滑片P向右滑动时，接入电路中的电阻变大，电路中的总电阻变大，由可知，电路中的电流变小，由可知，灯泡两端的电压变小，因灯泡的亮暗取决于实际功率的大小，所以，由可知，灯泡的实际功率变小，灯泡L变暗，AC不符合题意；因串联电路中总电压等于各分电压之和，所以，滑动变阻器R两端的电压变大，即电压表的示数变大，B不符合题意、D符合题意。
2020-2021年 电功率章节知识点总结及练习测试题(word)
2020-2021年电功率章节知识点总结及练习测试题（word）一、电功率选择题1．如图甲所示,电源电压保持不变,小灯泡上标有“4V"字样,电流表的量程为0~0．6A图乙是小灯泡的电流随其电压变化的图象。
滑动变阻器R1的最大阻值为20Ω,定值电阻R2的阻值为10Ω．当闭合S和S2,断开S1,滑片移到中点时,小灯泡L恰好正常发光，则下列说法正确的是（）A. 电源电压为5VB. 闭合S和S2,断开S1,滑片移到中点时,用一个“4V0．5W的灯泡L’替换L,则将正常发光C. 闭合S和S2,断开S1,当小灯泡的功率为0．8W时,滑动变阻器的阻值是17．5ΩD. 闭合S和S1,断开S2,为保证电路安全,电阻R2的最大功率为8．1W【答案】 C【解析】【解答】A.根据乙图可知，小灯泡的额定电压为4V时电流为0.5A，那么电源电压为：U总=U L+U变=4V+0.5A××20Ω=9V，故A错误；B.“4V0.5W”灯泡电阻为：；原来灯泡的电阻；当闭合S和S2，断开S1，滑片移到中点时，变阻器的阻值不变，而灯泡电阻变大，那么它两端的电压肯定大于4V，因此它不能正常发光，故B错误；C.当闭合S和S2，断开S1，根据乙图可知，当灯泡的功率为0.8W时，灯泡的电压为2V，电流为0.4A；那么变阻器的电压为：U变=U总-UL=9V-2V=7V，变阻器的电阻为：，故C正确；D.闭合S和S1,断开S2，变阻器和R2串联，当变阻器的阻值为0时，电流为：，而电流表的量程是0.6A，因此通过电阻R2的最大电流为0.6A；它的最大电功率为：P2=I22R2=（0.6A）2×10Ω=3.6W，故D错误。
故选C。
【分析】（1）根据乙图得到灯泡正常发光时电压和；当闭合S和S2，断开S1，滑片移到中点时，变阻器与灯泡串联，根据公式U总=U L+U变计算电源电压；（2）在串联电路中，电压的分配与电阻成正比，判断替换灯泡后的电压是否为4V即可；（3）根据乙图判断灯泡功率为0.8W时灯泡的电压和电流，然后根据欧姆定律计算变阻器的阻值；（4）闭合S和S1,断开S2，变阻器和R2串联，计算变阻器阻值为0时的电流与电流表的量程比较，从而确定电阻R2的最大电流，最后根据公式P=I2R计算即可。
2020-2021年 电功率考点解析(Word版附答案)
2020-2021年电功率考点解析（Word版附答案）一、电功率选择题1．如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，电路中保持不变的是（）A. 用电器消耗的总功率B. 电压表V的示数与电流表A的示数的比值C. 电流表A的示数与电流表A1的示数的差值D. 电压表V的示数与电流表A1的示数的乘积【答案】D【解析】【解答】由电路图知道，R1与R2并联，电流表A1测R1的电流，电流表A测并联电路的总电流，电压表测电源电压，所以无论滑片如何移动，电压表的示数不变；当滑动变阻器的滑片P向右移动时，变阻器连入电路中的电阻变大，由P=U2/R知道，用电器消耗的总功率变小，A不符合题意；由图知道，电压表V的示数与电流表A的示数的比值等于电路的总电阻，由于滑动变阻器的滑片P向右移动而使总电阻变大，所以该比值变大，B 不符合题意；因为并联电路中各支路互不影响，所以当滑动变阻器的滑片P向右移动时，通过R1的电流不变，即电流表A1示数不变，但变阻器由于连入电路中的电阻变大，而使通过变阻器的电流变小，由于电流表A的示数与电流表A1的示数的差值等于通过变阻器的电流，所以，该差值会变小，C不符合题意；又因为电压表示数不变、电流表A1示数不变，所以电压表V的示数与电流表A1的示数的乘积不变，D符合题意，故答案为：D。
【分析】结合电路图判断电阻的连接方式及电表的测量对象，通过滑动变阻器的滑片P向右移动时变阻器连入电路中的电阻变化，结合欧姆定律、并联电路的规律、电功率公式进行分析即可.2．根据额定电压为2.5V小灯泡的I-U图像（如图所示）分析，下列结论正确的是（）A. 当小灯泡的电压为0V时，其电阻为0B. 当小灯泡的电流为0.1A时，其实际功率为0.1WC. 通过小灯泡的电流与其两端的电压成正比D. 小灯泡的额定功率为0.625W【答案】 D【解析】【解答】A. 电阻是导体的属性，当小灯泡的电压为0V时，电流为零，但电阻不为0，A不符合题意；B. 如图当小灯泡的电流为0.1A时，两端电压为0.5V，其实际功率为：，B不符合题意；C. 因为灯丝电阻随温度升高而变大，当灯两端的电压升高时，灯丝的温度升高，电阻壮大，所以通过小灯泡的电流与其两端的电压不成正比，C不符合题意；D. 小灯泡的额定电压为 2.5V时，电流为0.25A，所以功率为：，D符合题意；故答案为：D。
2020-2021年电功率知识点梳理及经典练习(超详细)(word)
2020-2021年电功率知识点梳理及经典练习(超详细)（word）一、电功率选择题1．将A、B两个灯泡，按图一、图二两种方式连接，已知R A=4Ω、R B=6Ω，电源电压相同，下面分析正确的是（）A. 图一中A灯比B灯亮B. 图二中A灯比B灯亮C. 图一中A灯比图二中A灯亮D. 图一中的总功率比图二中的总功率要大【答案】B【解析】【解答】A．图一中，两灯泡串联，串联电路中各处的电流相等，A灯泡的电阻较小，由可知，A灯泡的实际功率较小，即A灯比B灯暗，A不符合题意；B．图二中，两灯泡并联，并联电路中各支路两端的电压相等，根据可知，A灯泡的电阻较小，其实际功率较大，A灯比B灯亮，B符合题意；C．由于图一中两灯串联，A灯泡两端的电压小于电源电压，图二中两灯并联，A灯泡两端的电压等于电源的电压，根据可知，图一中A灯泡的实际功率较小，灯泡较暗，即图一中A灯比图二中A灯暗，C不符合题意；D．因串联电路中总电阻大于任何一个分电阻，并联电路中总电阻小于任何一个分电阻，即图一中的总电阻大于图二中的总电阻；由可知，图一中的总功率比图二中的总功率要小，D不符合题意。
故答案为：B。
【分析】根据P=UI=I2R=比较两灯泡的实际功率关系，实际功率大的灯泡较亮.2．下列估测值最接近生活实际的是（）A. 人骑自行车的平均速度约为0.5m/sB. 中学生的质量约为200kgC. 初中物理课本的宽度约为18cmD. 日光灯正常工作的电功率约为1000W【答案】 C【解析】【解答】解：A、人步行的速度在1.1m/s左右，骑自行车的速度在5m/s左右，A 不符合实际；B、中学生的质量在50kg左右，B不符合实际；C、初中物理课本的宽度约为18cm，C符合实际；D、日光灯正常工作的电功率在40W左右，D不符合实际。
故答案为：C。
【分析】利用物理概念、规律、物理常数和常识对物理量的数值、数量级进行快速计算以及对取值范围合理估测的方法，叫估测法，不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算.3．如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器滑片向左移动时，下列判断正确的是（）A. 电路总功率变小B. 电压表示数变大C. 电压表与电流表示数的比值不变D. 电流表示数变大【答案】 A【解析】【解答】解：由电路图可知，定值电阻R与滑动变阻器并联，电压表测电源两端的电压，电流表测干路电流，因电源电压保持不变，所以，滑片移动时，电压表的示数不变，B不符合题意；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R的电流不变，当滑动变阻器滑片向左移动时，接入电路中的电阻变大，由I＝可知，通过滑动变阻器的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A的示数变小，D不符合题意；电压表的示数不变、电流表A的示数变小，则电压表与电流表示数的比值变大，C不符合题意；电源电压保持不变，干路电流变小，由P＝UI可知，电路总功率变小，A符合题意。
2020-2021年电功率-知识点归纳与练习(word)
2020-2021年电功率-知识点归纳与练习（word）一、电功率选择题1．下列各选项中，完全正确的是（）A.B.C.D.【答案】 A【解析】【解答】A、选项中高山上用高压锅做饭，是因为高山的海拔较高，水的沸点很低，所以必须用高压锅增大气压，提高水的沸点。
所以该说法正确。
家用电器金属外壳接地是当火线破损等各种原因导致火线与金属外壳有接触的时候，能及时把电流引向大地，从而防止人触电。
所以该说法正确。
拉开弓把箭射出是利用弓的弹性势能转化为箭的动能。
所以该说法正确。
综上，A符合题意。
B、选项中电吹风能吹风，是因为电吹风里面有个电动机，其原理是磁场对电流的作用；电吹风吹出来的风是热的，这是利用电流的热效应。
整个电吹风没有利用到电磁感应。
B不符合题意。
C、选项中冬天玻璃窗户上的“冰花”，“冰花”是由空气中的水蒸气遇到冷的玻璃出现的凝华现象；锯木头时锯条会发热，这是通过做功使锯条内能增加，而不是热传递。
C不符合题意。
D、中给蓄电池充电时候是把电能转化为化学能；而蓄电池作为电源给用电器提供电能时它是把化学能转化为电能。
题目指代不明。
内燃机是把内能转化为机械能，而不是把太阳能转化为内能。
D不符合题意。
故答案为：A。
【分析】此题涉及到的知识点较多，逐项分析即可，难度不大.2．如图所示，电路中电源电压保持不变，小灯泡标有“3V1.5W字样，不考虑灯泡电阻随温度的变化，滑动变阻器R的最大阻值为24Ω，电流表量程为0-0.6A，电压表量程为0-3V．当开关S闭合后，滑动变阻器R接入电路的电阻为3Ω时小灯泡正常发光。
为了保证电路安全，小灯泡电压不超过额定电压，两电表的示数均不超过所选量程。
在滑片P滑动过程中，下列说法（）①电源电压为4.5V②变阻器接入电路的阻值范围是3Ω-12Ω③小灯泡的最小功率为0.135W④电路的最大功率2.25WA. 只有正确B. 只有正确C. 只有正确D. 都正确【答案】 C【解析】【解答】解：由图知，灯泡和滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流；（1）由P= 可得灯泡的电阻：R L= = =6Ω，由P=UI可得，灯泡正常发光时通过的电流：I额= = =0.5A，由题知，当开关S闭合后，滑动变阻器R接入电路的电阻为3Ω时，小灯泡正常发光，由欧姆定律和电阻的串联可得电源电压：U=I额R串=I额×（R+R L）=0.5A×（3Ω+6Ω）=4.5V；故①正确；（2）因串联电路中电流处处相等，且电流表量程为0-0.6A，灯泡的额定电流为0.5A，所以为了保证电路中各元件安全工作，电路中的最大电流I最大=I额=0.5A，电路中的总电阻：R最小= = =9Ω，滑动变阻器连入电路中的最小阻值：R最小=R总-R L=9Ω-6Ω=3Ω，由于电压表量程为0-3V，当电压表的示数最大为U滑′=3V时，滑动变阻器接入电路的电阻最大；此时灯泡两端的电压为：U L′=U-U滑′=4.5V-3V=1.5V，此时电路的电流为：I最小= = =0.25A，滑动变阻器接入电路的最大阻值：R最大= = =12Ω，所以为保护电路，变阻器接入电路的阻值范围是3Ω-12Ω；故②正确；（3）小灯泡的最小功率：P L最小=I最小2R L=（0.25A）2×6Ω=0.375W；故③错误；（4）电路的最大功率：P最大=UI最大=4.5V×0.5A=2.25W，故④正确。
2020-2021年电功率知识点总结和题型总结
2020-2021年电功率知识点总结和题型总结一、电功率选择题1．如图，电路中L1“6V 3W“和L2“6V 6W”两灯泡和滑动变阻器R串联，电源电压恒为12V．下列说法正确的是（）A. 闭合开关S，调节滑动变阻器的滑片P，两灯泡均能正常发光B. 保证两灯泡均不损坏，滑动变阻器R连入电路的最小值为3ΩC. 滑片P从最右端向左移动，使某灯刚好正常发光，则此时另一盏灯的实际功率为1.5W D. 在保证电路安全的情况下，电路总功率最大可达到12W【答案】C【解析】【解答】A、根据P=UI可得，灯泡正常工作的电流分别为：，；由图知，闭合开关S，两灯泡串联，由于串联电路的电流处处相等，所以两灯泡不能都正常发光；A不符合题意；B、由可得，两灯的电阻分别为：，；由于串联电路的电流处处相等，两灯泡正常发光时的最大电流为：I=I1=0.5A，由欧姆定律可得总电阻：；根据串联电路的总电阻等于各分电阻之和可得，R连入电路的最小值： ,B不符合题意；C、滑片P从最右端向左移动，使某灯刚好正常发光，则正常发光的是电流较小的一个灯泡L1，所以另一盏灯的实际功率：，C符合题意；D、在保证电路安全的情况下，电路中的最大电流I=I1=0.5A，则整个电路的最大功率：，D不符合题意。
故答案为：C。
【分析】根据公式P=UI先计算出两灯正常发光时的电流，两灯串联后，正常发光的是电流较小的一个，再利用公式R=求出两灯的电阻；由于正常发光的是电流较小的一个，则根据P=I2R求出另一盏灯的实际功率；在保证电路安全的情况下，电路中的电流达到正常发光时电流较小的灯泡的电流即为电路可达到的电流，利用P=UI即可求出最大功率.正确的判断电路的最大电流是关键.2．如图所示，电源电压恒定不变。
闭合开关后，滑动变阻器的滑片P由b端移到某点c的过程中，电压表的示数由4V变为3V，电流表的示数由0.2A变为0.3A，由此可知（）A. 电源电压为7VB. R1的阻值为20ΩC. 电路消耗的最小功率为1.2WD. 滑片P在b端时，10秒内R1产生的热量为12J【答案】 C【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
2020-2021年电功率知识点梳理及经典练习(超详细)经典
2020-2021年电功率知识点梳理及经典练习(超详细)经典一、电功率选择题1．如图所示的物理现象涉及的物理知识正确的是（）A. B. C. D.A. 电风扇工作时主要将电能转化为机械能B. 家庭电路中的电能表是测量电流做功快慢的C. 法拉第根据图示电磁感应的原理制成了电动机D. 测电笔按图示的方法使用可以辨别家庭电路中的火线与零线【答案】 A【解析】【解答】解：A、电风扇工作时，消耗了电能，得到了机械能，因此将电能转化为了机械能；故A正确；B、电能表是测量家庭电路消耗电能多少的仪表；故B错误；C、法拉第根据图示电磁感应的原理制成了发电机；故C错误；D、使用测电笔时，手必须接触笔尾金属体，笔尖接触导线，氖管发光，导线是火线；氖管不发光的是零线，故D错误．故选A．【分析】（1）用电器工作的实质是将电能转化为其它形式的能；（2）电能表是测量电能的仪表；（3）发电机的原理是电磁感应；（4）测电笔的正确使用方法：手接触笔尾金属体，笔尖接触导线，氖管发光，导线是火线；氖管不发光的是零线．本题综合考查了用电器工作的实质、电能表的作用、发电机的原理以及测电笔的使用方法等，属于基础知识考查范围．2．如图所示的电路中，电源电压恒为3V，灯泡L的电阻为10Ω且保持不变。
闭合开关S 后，滑片P由b端向a端滑动的过程中，下列判断正确的是（）A. 灯泡L亮度变暗B. 电压表示数变大，电流表示数变小C. 电压表与电流表示数的比值变小D. 灯泡L的最大功率为0.9W【答案】D【解析】【解答】AB、由图知，灯泡与变阻器串联，电压表测灯泡的电压，电流表测电路的电流；滑片P由b端向a端滑动的过程中，变阻器连入电路的电阻变小，根据电阻的串联，总电阻变小，由欧姆定律可知，电路中的电流变大，即电流表示数变大，B不符合题意；根据可知，灯泡的实际功率变大，灯泡变亮，A不符合题意；C、由欧姆定律可知，电压表与电流表示数的比值等于灯泡的电阻（且灯泡电阻不变），则该比值不变，C不符合题意；D、当变阻器连入电路中的电阻为0时，灯泡的电压最大（等于电源电压3V），灯泡L的最大功率：，D符合题意。
2020-2021年电功率考点+例题_全面解析(word)
2020-2021年电功率考点+例题_全面解析（word）一、电功率选择题1．如图所示的电路，电源电压不变，灯L标有“6V3W”字样，不考虑灯丝电阻的变化。
当甲、乙都是电流表，闭合、断开，此时，电路消耗的总功率为；当甲、乙都是电压表，、都闭合，此时，电路消耗的总功率为下列说法正确的是A. 电阻R的阻值为B. 电路的总功率之比：：2C. 当甲、乙都是电压表，、闭合时，灯L的实际功率为D. 当甲、乙都是电流表，闭合、断开时，两表示数之比：：3【答案】C【解析】【解答】由可得，灯泡正常工作时的电流：，由可得，灯泡的电阻：，A、当甲、乙都是电流表，闭合、断开，此时R与L并联，甲电流表测L的电流，因，即灯泡正常工作，由并联电路的电压特点可知，电源电压；当甲、乙都是电压表，、都闭合，R与L串联接在电路中，甲电压表测总电压U，乙测L两端电压，且；根据串联电路的特点可得电路中的电流：；电阻R两端的电压：，电阻R的阻值：，A不符合题意；B、当甲、乙都是电流表，R与L并联时，电阻R的功率为：，总功率为：；当甲、乙都是电压表，、都闭合，R与L串联接在电路中，此时总功率为：；电路总功率之比：，B不符合题意；C、当甲、乙都是电压表，、闭合时，灯L的实际功率：，C符合题意；D、当甲、乙都是电流表，闭合、断开时，此时R与L并联，甲电流表测L的电流，且；乙电流表测干路电流，干路电流为：；两表示数之比为：，D不符合题意。
故答案为：C。
【分析】当甲、乙都是电流表，S1闭合、S2断开，此时R与L并联，乙测干路电流I，甲测L电流I甲，当甲、乙都是电压表，S1、S2都闭合，R与L串联接在电路中，甲测总电压U，乙测L两端电压U L，不考虑灯丝电阻的变化，通过R=求出灯泡的电阻.2．如图所示的电路中，电源电压保持不变，当开关S闭合时，灯L正常发光，如果将滑动变阻器的滑片P向右滑动，下列说法正确的是（）A. 电压表示数变小，灯L变亮B. 电压表示数变小，灯L变暗C. 电压表示数变大，灯L变亮D. 电压表示数变大，灯L变暗【答案】D【解析】【解答】由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流，将滑动变阻器的滑片P向右滑动时，接入电路中的电阻变大，电路中的总电阻变大，由可知，电路中的电流变小，由可知，灯泡两端的电压变小，因灯泡的亮暗取决于实际功率的大小，所以，由可知，灯泡的实际功率变小，灯泡L变暗，AC不符合题意；因串联电路中总电压等于各分电压之和，所以，滑动变阻器R两端的电压变大，即电压表的示数变大，B不符合题意、D符合题意。
2020-2021年电功率知识点总结和题型总结经典
2020-2021年电功率知识点总结和题型总结经典一、电功率选择题1．图甲是小灯泡的电压﹣﹣电流图象．将此灯泡L与滑动变阻器R串联在电压为4.5V的电路中（如图乙），闭合开关，移动滑片P，当小灯泡的功率为0.75W时，（）A. 电流表的示数为0.2AB. 滑动变阻器R接入电路中的电阻为15ΩC. 电路消耗的总功率为1.35WD. 10s内滑动变阻器R产生的热量为13.5J 【答案】C【解析】【解答】解：A、当小灯泡的功率为0.75W时，根据图甲可知，灯泡L两端的电压为2.5V，通过灯泡的电流为I=0.3A，即电流表的示数为0.3A，故A错误；B、根据串联电路电压的规律，变阻器两端的电压：U滑=U﹣U L=4.5V﹣2.5V=2V，由I= 可得，滑动变阻器R接入电路中的电阻：R滑= ≈6.7Ω，故B错误；C、电路消耗的总功率：P总=U总I=4.5V×0.3A=1.35W，故C正确；D、变阻器R在10s产生的热量：Q=W滑=U滑It=2V×0.3A×10s=6J，故D错误．故选C．【分析】A、根据图甲，由P=UI确定当小灯泡的功率为0.75W时，灯的电压和通过的电流；B、根据串联电路电压的规律，由欧姆定律可求变阻器连入电路中的电阻；C、根据P=UI求电路消耗的总功率；D、根据Q=W=U滑It10s内滑动变阻器R产生的热量．2．如图所示的电路中，电源电压保持不变，当开关S闭合时，灯L正常发光，如果将滑动变阻器的滑片P向右滑动，下列说法正确的是（）A. 电压表示数变小，灯L变亮B. 电压表示数变小，灯L变暗C. 电压表示数变大，灯L变亮D. 电压表示数变大，灯L变暗【答案】D【解析】【解答】由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流，将滑动变阻器的滑片P向右滑动时，接入电路中的电阻变大，电路中的总电阻变大，由可知，电路中的电流变小，由可知，灯泡两端的电压变小，因灯泡的亮暗取决于实际功率的大小，所以，由可知，灯泡的实际功率变小，灯泡L变暗，AC不符合题意；因串联电路中总电压等于各分电压之和，所以，滑动变阻器R两端的电压变大，即电压表的示数变大，B不符合题意、D符合题意。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2020-2021年电功率章节知识点总结及练习测试题（word）1一、电功率选择题1．如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，电路中保持不变的是（）A. 用电器消耗的总功率B. 电压表V的示数与电流表A的示数的比值C. 电流表A的示数与电流表A1的示数的差值D. 电压表V的示数与电流表A1的示数的乘积【答案】D【解析】【解答】由电路图知道，R1与R2并联，电流表A1测R1的电流，电流表A测并联电路的总电流，电压表测电源电压，所以无论滑片如何移动，电压表的示数不变；当滑动变阻器的滑片P向右移动时，变阻器连入电路中的电阻变大，由P=U2/R知道，用电器消耗的总功率变小，A不符合题意；由图知道，电压表V的示数与电流表A的示数的比值等于电路的总电阻，由于滑动变阻器的滑片P向右移动而使总电阻变大，所以该比值变大，B 不符合题意；因为并联电路中各支路互不影响，所以当滑动变阻器的滑片P向右移动时，通过R1的电流不变，即电流表A1示数不变，但变阻器由于连入电路中的电阻变大，而使通过变阻器的电流变小，由于电流表A的示数与电流表A1的示数的差值等于通过变阻器的电流，所以，该差值会变小，C不符合题意；又因为电压表示数不变、电流表A1示数不变，所以电压表V的示数与电流表A1的示数的乘积不变，D符合题意，故答案为：D。
【分析】结合电路图判断电阻的连接方式及电表的测量对象，通过滑动变阻器的滑片P向右移动时变阻器连入电路中的电阻变化，结合欧姆定律、并联电路的规律、电功率公式进行分析即可.2．某型号电吹风，电动机和电热丝串联．电动机带动风叶转动，电热丝给空气加热，得到热风，电动机线圈电阻为R1，电热丝电阻为R2．将电吹风接入电压为U的电源后，通过的电流为I，消耗的电功率为P，同学们得到了四个关系式．下列选项中，关系式均正确的是（）①UI＞P ②P=I2（R1+R2）③UI=P④P＞Ⅰ2（R1+R2）A. ①②B. ②③C. ①④D. ③④【答案】D【解析】【解答】解：电吹风消耗的电功率P是总功率，总功率的大小应该用P=UI来计算，所以总功率P=UI，故①错误，③正确；由题意知，该电吹风中电动机和电热丝串联，电路中电流为I，电吹风中发热的功率要用P热=I2R来计算，所以总的发热功率为P总热=I2（R1+R2），因为电吹风工作时将电能转化为机械能和内能，所以，吹风机的总功率要大于发热部分的功率，即P＞Ⅰ2（R1+R2），故②错误，④正确．故选：D．【分析】在计算电功率的公式中，总功率用P=IU来计算，发热的功率用P=I2R来计算，如果是计算纯电阻的功率，这两个公式的计算结果是一样的，但对于电动机等非纯电阻，第一个计算的是总功率，第二个只是计算发热的功率，这两个的计算结果是不一样的．3．下列表述正确的是（）A. 电视机正常工作电流约为1.57AB. 电水壶电阻为4840ΩC. 同种电荷互相排斥D. 磁极间在不接触时无法发生相互作用【答案】 C【解析】【解答】A.电视机正常工作电流：，故A错误；B.电水壶的电阻为：，故B错误；C.两个带有正电荷的小球之间的距离明显增大，说明同种电荷相互排斥，故C正确；D.磁极间在不接触时能够发生相互作用，故D错误。
故选C。
【分析】（1）已知额定功率和额定电压根据计算正常工作电流；（2）已知额定功率和额定电压根据计算电阻；（3）同种电荷相互排斥，异种电荷相互吸引；（4）磁体之间的磁力不需要相互接触就能发生力的作用。
4．下列数据最接近实际情况的是（）A. 大气对拇指指甲盖的压力约为 10NB. 学生课桌高度约为200cmC. 让人感觉舒适的气温约为37℃D. 家用节能灯的功率约为1kW【答案】 A【解析】【解答】A.大拇指的指甲盖的面积大约1cm2，大气压强约105Pa，那么大气对指甲盖的压力；F=pS=105Pa×10-4m2=10N，故A符合题意；B.普通学生课桌的高度大约1m，而200cm=2m，太高了，故B不合题意；C.让人感觉舒适的温度大约在25℃左右，37℃太高了，故C不合题意；D.家用节能灯的功率大约30W左右，1kW的功率太大了，故D不合题意。
故选A。
【分析】（1）大拇指的指甲盖的面积大约1cm2，根据F=pS计算大气对指甲盖的压力；（2）普通学生课桌的高度大约1m；（3）让人感觉舒适的温度大约在25℃左右；（4）家用节能灯的功率大约30W左右。
5．如图为探究“焦耳定律”的实验装置。
两个透明容器中密封着等量的空气，U型管中液面高度的变化反映密闭空气温度的变化。
将容器中的电阻丝R1、R2串联在电路中，且R1＜R2．下列说法正确的是（）A. 该实验装置用于探究“电压和通电时间一定时，电热与电阻的关系”B. 闭合开关后，通过的电流大于的电流C. 闭合开关后，甲管中液面上升比乙慢D. 闭合开关后，要使电流增大，应将滑动变阻器滑片P向左移动【答案】 C【解析】【解答】解：A、图中两电阻串联，通过的电流和通电时间相等，而电阻不同，故可研究电流产生的热量与电阻的关系，AB不符合题意；C、根据Q=I2Rt，因R1＜R2．故右边容器中电阻丝产生的热量多，由转换法，甲管中液面上升比乙慢，C符合题意；D、闭合开关后，要使电流增大，由欧姆定律，要减小电路的电阻，故应将滑动变阻器滑片P向右移动，D不符合题意。
故答案为：C【分析】电阻丝产生的热量不易直接观察，可给等质量的气体加热，气体吸热越多，气体膨胀程度越大，U形管内的液面高度差越大，采用了转换法；由焦耳定律Q=I2Rt可知，电流通过导体产生的热量与通过的电流、导体的电阻和通电时间有关，研究与其中一个因素的关系时，要控制另外两个因素不变，结合串联电路电流的规律分析.6．如图所示的电路，电源电压不变，灯L标有“6V3W”字样，不考虑灯丝电阻的变化。
当甲、乙都是电流表，闭合、断开，此时，电路消耗的总功率为；当甲、乙都是电压表，、都闭合，此时，电路消耗的总功率为下列说法正确的是A. 电阻R的阻值为B. 电路的总功率之比：：2C. 当甲、乙都是电压表，、闭合时，灯L的实际功率为D. 当甲、乙都是电流表，闭合、断开时，两表示数之比：：3【答案】C【解析】【解答】由可得，灯泡正常工作时的电流：，由可得，灯泡的电阻：，A、当甲、乙都是电流表，闭合、断开，此时R与L并联，甲电流表测L的电流，因，即灯泡正常工作，由并联电路的电压特点可知，电源电压；当甲、乙都是电压表，、都闭合，R与L串联接在电路中，甲电压表测总电压U，乙测L两端电压，且；根据串联电路的特点可得电路中的电流：；电阻R两端的电压：，电阻R的阻值：，A不符合题意；B、当甲、乙都是电流表，R与L并联时，电阻R的功率为：，总功率为：；当甲、乙都是电压表，、都闭合，R与L串联接在电路中，此时总功率为：；电路总功率之比：，B不符合题意；C、当甲、乙都是电压表，、闭合时，灯L的实际功率：，C符合题意；D、当甲、乙都是电流表，闭合、断开时，此时R与L并联，甲电流表测L的电流，且；乙电流表测干路电流，干路电流为：；两表示数之比为：，D不符合题意。
