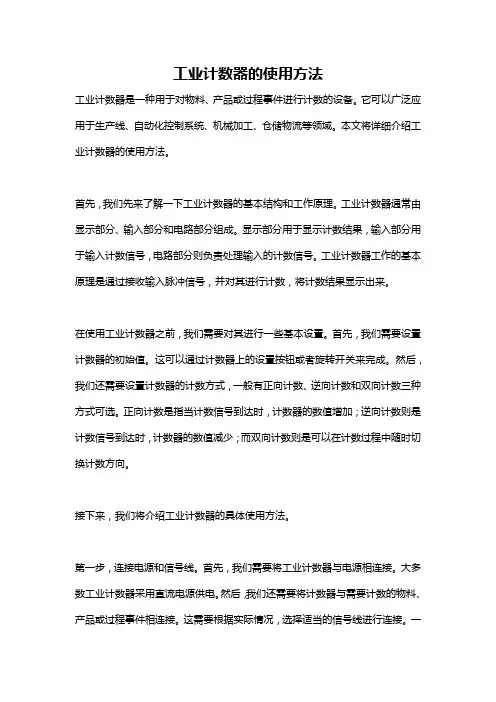

工业计数器的使用方法
工业计数器的使用方法工业计数器是一种用于对物料、产品或过程事件进行计数的设备。
它可以广泛应用于生产线、自动化控制系统、机械加工、仓储物流等领域。
本文将详细介绍工业计数器的使用方法。
首先，我们先来了解一下工业计数器的基本结构和工作原理。
工业计数器通常由显示部分、输入部分和电路部分组成。
显示部分用于显示计数结果，输入部分用于输入计数信号，电路部分则负责处理输入的计数信号。
工业计数器工作的基本原理是通过接收输入脉冲信号，并对其进行计数，将计数结果显示出来。
在使用工业计数器之前，我们需要对其进行一些基本设置。
首先，我们需要设置计数器的初始值。
这可以通过计数器上的设置按钮或者旋转开关来完成。
然后，我们还需要设置计数器的计数方式，一般有正向计数、逆向计数和双向计数三种方式可选。
正向计数是指当计数信号到达时，计数器的数值增加；逆向计数则是计数信号到达时，计数器的数值减少；而双向计数则是可以在计数过程中随时切换计数方向。
接下来，我们将介绍工业计数器的具体使用方法。
第一步，连接电源和信号线。
首先，我们需要将工业计数器与电源相连接。
大多数工业计数器采用直流电源供电。
然后，我们还需要将计数器与需要计数的物料、产品或过程事件相连接。
这需要根据实际情况，选择适当的信号线进行连接。
一般情况下，计数器提供了多个输入通道，可以同时连接多个计数信号源。
第二步，进行基础设置。
当所有的线路连接完成后，我们需要对计数器进行基础的设置。
这一步包括设置计数器的初始值和计数方式。
根据实际情况，我们可以通过计数器上的按钮或者旋转开关来完成设置。
在设置初始值时，我们需要根据实际需要进行调整，以确保计数器从正确的数值开始计数。
同时，我们还需要选择适当的计数方式，以满足实际需求。
第三步，开始计数。
完成基础设置后，我们可以开始使用计数器进行计数了。
当计数信号到达时，计数器会自动对其进行计数，并将计数结果显示出来。
一般情况下，计数器会以数字的形式显示计数结果。
plc中的计数器原理
plc中的计数器原理在现代工业自动化控制系统中，可编程逻辑控制器（PLC）被广泛使用。
PLC是一种数字化电子设备，用于控制和监测生产过程中的机器和设备。
其中，计数器是PLC中常用的功能模块之一，它能够实现对输入脉冲信号的计数和输出相应的计数结果。
本文将介绍PLC中计数器的原理和工作机制。
计数器是一种用于记录输入脉冲信号次数的设备，它通常包含一个或多个输入端口和一个输出端口。
当计数器接收到一个脉冲信号时，在内部的计数寄存器中将相应的计数值加一，并输出给与之关联的输出端口。
计数器可以以不同的方式工作，包括正向计数、反向计数和双向计数。
PLC中的计数器可以分为两类：单位计数器和总计数器。
单位计数器用于记录某个过程中的单位操作次数，比如一个物品通过传送带的个数；而总计数器则用于记录某个过程中总共的操作次数，例如一个生产线上的产品总数。
PLC中的计数器原理是通过输入脉冲信号进行计数，并根据设定的计数条件触发输出。
计数器通常具有以下几个重要的参数：1. 计数模式：计数器可以以不同的方式进行计数，包括正向、反向和双向计数。
正向计数表示计数器在接收到脉冲信号时计数值递增，而反向计数则是计数值递减。
双向计数允许计数器根据不同的条件在正向和反向之间切换。
2. 计数位数：计数器可以有不同的计数位数，常见的有8位、16位和32位。
计数位数表示计数器可以记录的脉冲信号的数量，位数越多，计数范围越大。
3. 计数条件：计数器可以根据设定的计数条件触发输出。
常见的计数条件包括达到指定的计数值、达到指定的阈值、满足特定的逻辑关系等。
4. 计数方式：计数器可以根据需求选择连续计数或触发计数。
连续计数表示计数器在接收到脉冲信号后立即进行计数；而触发计数则需要满足特定的触发条件后才开始计数。
在PLC中使用计数器时，通常需要对计数器进行初始化设置，包括计数模式、计数位数和计数条件等。
计数器通常会与其他的输入输出模块进行联动，在满足计数条件时触发输出模块执行相应的任务。
