气动隔膜泵工作原理和适用范围
气动隔膜泵原理及概述
![气动隔膜泵原理及概述](https://img.taocdn.com/s3/m/1b36bc7411661ed9ad51f01dc281e53a5802510b.png)
气动隔膜泵原理及概述气动隔膜泵是一种利用压缩空气作为动力源进行工作的泵类设备,它具有结构紧凑、体积小、重量轻、无需电气控制等特点,广泛应用于化工、环保、食品、制药等行业中的输送、排放、回收等工艺中。
下面将对气动隔膜泵的原理和概述进行详细介绍。
一、气动隔膜泵的工作原理:气动隔膜泵由两个隔膜、一个进气阀和一个出气阀组成。
当压缩空气通过进气阀进入泵体时,压力使其中一个隔膜上升,压缩腔的压力减小,吸力使介质通过进料管道进入泵体。
同时,另一个隔膜下降,使排气腔的压力升高,将介质通过出料管道排放出去。
然后换向阀作用,使压缩空气通过另一个隔膜,使进料腔和排料腔互换,从而实现连续的输送。
2.排放介质处于密封状态,不存在泄漏和挥发的问题,适用于易挥发、有毒、腐蚀性较强的介质;3.能够输送高粘度的液体、固体颗粒或纤维杂质,具有良好的自吸能力,并且能够干抽,运行灵活方便;4.由于隔膜的特殊结构,可实现超高真空下的抽吸和无需底阀工作;5.具有良好的耐腐蚀性能,可以使用不同材质制作的隔膜适应不同的介质;6.体积小巧、重量轻,便于安装和维护。
二、气动隔膜泵的概述:1.结构紧凑:2.体积小、重量轻:相比于传统的电动泵,气动隔膜泵体积小、重量轻,可以方便地搬运和移动。
适用于一些需要移动或调整位置的工作场合。
3.无需电气控制:4.耐腐蚀性强:5.无泄漏问题:6.适应性广:总之,气动隔膜泵以其独特的工作原理和多种优势,在工业过程中起到了不可替代的作用。
随着科技进步和工艺要求的提高,气动隔膜泵的研发和应用将会越来越广泛,相信在未来的发展中会有更多的创新和突破。
气动隔膜泵标准
![气动隔膜泵标准](https://img.taocdn.com/s3/m/0a0cb95cfd4ffe4733687e21af45b307e871f9fb.png)
气动隔膜泵标准摘要:1.气动隔膜泵的概述2.气动隔膜泵的工作原理3.气动隔膜泵的特点与优势4.气动隔膜泵的应用领域5.气动隔膜泵的国际标准6.气动隔膜泵的厂家及产品7.气动隔膜泵的膜片正文:一、气动隔膜泵的概述气动隔膜泵是一种利用压缩空气作为动力源的自吸泵,属于气动式正向位移泵。
它在我国泵类产品中属于最新的一种泵类产品,是一种新型的输送机械。
气动隔膜泵的工作原理是利用压缩空气推动膜片,从而挤压液室,实现输送介质的目的。
二、气动隔膜泵的工作原理气动隔膜泵的工作原理可以简单概括为:压缩空气进入膜片A 的背面,推动膜片挤压液室。
与此同时,另一端之膜片B 受到压缩空气的推动,拉向中心体。
当膜片A 离开中心体时,膜片B 被拉向中心体,形成一个循环。
这种以空气驱动的方式可以免除一般活塞驱动的机械应力,从而显著地延长膜片的寿命。
三、气动隔膜泵的特点与优势气动隔膜泵具有以下特点与优势:1.不需灌引水,吸程高达7 米,扬程达70 米,出口压力6kgf/cm2;2.流动宽敞,通过性能好,允许通过大颗粒直径达10 毫米;3.扬程、流量可通过气阀开度实现无级调节(气压调节在1-7,kgf/cm 之间);4.该泵无旋转不见,没有轴封,隔膜将抽送的介质与泵的运动部件、工件介质完全隔离,从而降低了泵的磨损;5.具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。
四、气动隔膜泵的应用领域气动隔膜泵广泛应用于以下领域:1.煤矿井下排送清水,或含有固体颗粒的泥浆、杂质等;2.化工、石油、石化、冶金、医药等行业的介质输送;3.食品、饮料、制药等行业的卫生泵输送。
五、气动隔膜泵的国际标准气动隔膜泵的国际标准包括:ISO 国际标准,DIN 德国标准,ANSI 美国标准,AS 澳大利亚标准,BS 英国标准,JSI 日本标准,NF 法国标准,UNI 意大利标准等。
六、气动隔膜泵的厂家及产品国内外有许多厂家生产气动隔膜泵,如加拿大Skylink 气动隔膜泵,美国威莱克气动隔膜泵,德国Ebmpapst 依必安派特风机等。
气动隔膜泵工作原理
![气动隔膜泵工作原理](https://img.taocdn.com/s3/m/ee5aba68dc36a32d7375a417866fb84ae55cc37f.png)
气动隔膜泵工作原理
气动隔膜泵是一种利用气动力来驱动的一种泵,其工作原理如下:
1. 左侧气室:气动隔膜泵通常有两个隔膜,其中一个隔膜位于泵的左侧。
当压缩空气进入左侧气室时,压缩空气将隔膜向右移动。
2. 左侧抽吸阀:当隔膜向右移动时,左侧气室内的压力降低,使得左侧抽吸阀打开。
此时,泵的左侧被抽吸区域内的液体通过进口管道进入泵内。
3. 左侧排放阀:随着压缩空气进一步推动隔膜向右移动,左侧排放阀关闭。
这样,在压缩空气的推动下,液体被推送到右侧。
4. 右侧气室:当液体进入右侧气室时,右侧隔膜向左移动,压缩空气通过右侧抽吸阀进入右侧气室。
5. 右侧抽吸阀:当隔膜向左移动时,右侧气室内的压力降低,使得右侧抽吸阀打开。
此时,泵的右侧被抽吸区域内的液体通过进口管道进入泵内。
6. 右侧排放阀:随着压缩空气进一步推动隔膜向左移动,右侧排放阀关闭。
这样,液体被推送到出口管道,完成泵的排放过程。
通过这样的循环操作,气动隔膜泵能够实现液体的吸入和排放。
由于使用气动力来驱动,它适用于各种不同性质的液体,包括腐蚀性液体和高粘度液体等。
此外,气动隔膜泵也具有自吸能力和能够在干燥运行条件下工作的优点。
气动隔膜泵范文
![气动隔膜泵范文](https://img.taocdn.com/s3/m/1fa7383ea36925c52cc58bd63186bceb19e8ed0d.png)
气动隔膜泵范文气动隔膜泵是一种利用气动力来驱动液体的泵,它采用隔膜式结构,通过气动力精准控制隔膜泵的输送量和压力。
气动隔膜泵通常由空气马达、气控阀和隔膜泵主体组成,它具有结构简单、体积小、噪音低、无电火花、无泄漏等优点,广泛应用于化工、涂装、造纸、食品等行业。
气动隔膜泵的工作原理是利用空气压缩机将空气压缩,然后通过气控阀调节气压大小,将气压传递给隔膜,使隔膜前后产生压力差,从而实现液体的输送。
当气压给隔膜的一侧时,另一侧的隔膜会向后移动,使隔膜的一侧产生负压,从而吸入液体。
当气压给隔膜的另一侧时,隔膜会向前移动,使隔膜的一侧产生正压,将液体排出。
通过这样的循环,气动隔膜泵能够连续不断地将液体从一个地方输送到另一个地方。
气动隔膜泵具有很多优点,首先是输送介质的稳定性。
由于隔膜泵内部没有轴封和润滑部件,所以可以输送粘度较高的介质,如胶体、污水等。
其次是泵的自吸能力强。
由于隔膜泵没有气液混合部分,可以在较大的吸程范围内实现自吸,无需额外的吸入设备。
再次是泵的耐腐蚀性好。
隔膜泵采用高强度复合材料制作而成,可以抵抗多种化学介质的侵蚀,具有良好的耐腐蚀性能。
此外,气动隔膜泵还具有无泄漏、无火花、无振动、无静电等特点,适用于需要特殊环境的工作场所。
与其他类型的泵相比,气动隔膜泵的维护和维修相对简单。
隔膜泵的主要部件为气动驱动装置和隔膜泵主体,不需要太多的附件和外部设备。
而且隔膜泵内部的液体和气体是分离的,不存在泄漏的问题,维护起来也相对容易。
另外,由于隔膜泵内部没有润滑部件,所以泵的维护成本相对较低。
然而,气动隔膜泵也存在一些不足之处。
首先是输送介质的限制。
由于隔膜泵是通过空气压力来驱动的,所以液体的输送量和压力受到气压的限制。
其次是泵的效率较低。
由于隔膜泵的输送方式是间歇式的,每次输送时都需要将气体传递给隔膜,所以能耗相对较高。
再次是泵的噪音较大。
隔膜泵的工作过程中会产生较大的振动和噪音,对一些噪音敏感的场所可能不太适用。
气动隔膜泵工作原理
![气动隔膜泵工作原理](https://img.taocdn.com/s3/m/8276b849b42acfc789eb172ded630b1c59ee9bab.png)
气动隔膜泵工作原理气动隔膜泵是一种利用气压驱动的泵,它能够将液体输送到需要的地方。
气动隔膜泵工作原理相对简单,但却非常高效。
在本文中,我们将介绍气动隔膜泵的工作原理及其应用。
首先,气动隔膜泵由气动马达、隔膜、阀门和液体室组成。
当气动马达启动时,气压被输送到隔膜的一侧,同时液体室的隔膜被压缩。
这会导致液体室内的液体被挤压出来,然后通过管道输送到需要的地方。
在液体被输送的同时,另一侧的隔膜则会被气压推动,使得液体室内形成负压,从而吸入新的液体。
这样,液体就能够不断地被输送出去,实现了泵的工作。
气动隔膜泵的工作原理非常简单,但却具有很多优点。
首先,它能够输送各种不同性质的液体,包括腐蚀性液体、高粘度液体以及含有固体颗粒的液体。
其次,由于气动隔膜泵是利用气压进行驱动的,因此它能够在易燃易爆的环境中安全使用。
此外,气动隔膜泵还具有自吸能力,能够在没有液体供给的情况下进行工作。
最重要的是,气动隔膜泵结构简单,维护方便,使用寿命长。
除了以上优点,气动隔膜泵还有一些需要注意的地方。
首先,由于气动隔膜泵是利用气压进行驱动的,因此在使用时需要配备气源设备。
其次,由于隔膜本身的材质和结构限制,气动隔膜泵的输送能力和压力有一定的限制。
此外,气动隔膜泵在工作时会产生一定的噪音和振动,需要进行一定的隔音和减振处理。
总的来说,气动隔膜泵是一种非常实用的泵,它具有简单、高效、安全的特点,能够适用于各种不同的工况。
在化工、食品、医药、造纸等行业中都有广泛的应用。
希望本文能够对大家对气动隔膜泵的工作原理有所了解,同时也能够为工程实践提供一定的参考价值。
气动隔膜泵的原理和使用领域
![气动隔膜泵的原理和使用领域](https://img.taocdn.com/s3/m/6b8242f7ba0d4a7302763a68.png)
气动隔膜泵的原理和使用领域气动隔膜泵是一种新型输送机械,是目前国内最新颖的一种泵类。
采用压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。
其有四种材质:塑料、铝合金、铸铁、不锈钢。
隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯、聚四六乙烯。
以满足不同用户的需要。
安置在各种特殊场合,用来抽送种常规泵不能抽吸的介质,均取得了满意的效果。
【主要用途】泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
泵吸油漆、树胶、颜料。
粘合剂和胶水、全部种类可用泵吸取。
各种瓦、瓷、砖器及陶器釉浆。
油井钻好后,用泵吸沉积物及灌浆。
泵吸各种乳化剂和填料。
泵吸各种污水。
用泵为油轮,驳船清仓吸取仓内污水。
啤酒花及发酵粉稀浆、糖浆、糖蜜。
泵吸矿井、坑道、隧道、选矿、矿渣中的积水。
泵吸水泥灌浆及灰浆,各种橡胶浆。
各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
各种剧毒、易燃、易挥发液体。
各种强酸、强碱、强腐蚀液体。
各种高温液体最高可耐150℃。
作为各种固液分离设备的前级送压装置。
【主要应用领域及适合处理的流体】化工业:酸、碱、溶剂、悬浮物、分散体系。
石化业:原油、稠油、油脂、泥浆、污泥等。
涂料业:树脂、溶剂、着色剂、油漆等。
日化业:洗涤剂、香波、乳液、乳剂、手霜、表面活化剂。
陶瓷业:泥浆、瓷浆、石灰浆、陶土浆。
采矿业:煤浆、岩浆、泥浆、砂浆、炸药浆、润滑油水处理:石灰浆、软性沉淀物、污水、化学品、废水等。
食品业:液态半固体、巧克力、盐水、醋、糖浆、菜油、大豆油、蜂蜜、动物血。
饮料业:酵母、糖浆、浓缩物、气液混合物、葡萄酒、果汁、玉米浆等。
医药业:溶剂、酸、碱、植物提炼液、软膏、血浆等各类药品料液。
造纸业:粘结剂、树脂、油漆、油墨、颜料、双氧水等。
电子业:溶剂、电镀液、清洗液、硫酸、硝酸、废酸、腐蚀性酸、抛光液。
纺织业:染料化学品、树脂、胶等。
建筑业:水泥浆、陶瓷瓦粘结剂、岩石浆、天花板面漆等。
气动隔膜计量泵原理
![气动隔膜计量泵原理](https://img.taocdn.com/s3/m/929fb7b665ce0508763213e2.png)
气动隔膜泵工作原理及适用场合气动隔膜泵是一种新型输送机械,是目前国内最新颖的一种泵类。
采用压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。
气动隔膜泵其有四种材质:塑料、铝合金、铸铁、不锈钢。
隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯、聚四六乙烯。
以满足不同用户的需要。
安置在各种特殊场合,用来抽送种常规泵不能抽吸的介质,均取得了满意的效果。
一、气动隔膜泵适用场合由于气动隔膜泵具有以上特点,所以在世界上隔膜泵自从诞生以来正逐步侵入其他泵的市场,并占有其中的一部分。
如:喷漆、陶瓷业中隔膜泵已占有绝对的主导地位,而在其他的一些行业中,像环保、废水处理、建筑、排污、精细化工中正在扩大它的市场份额,并具有其他泵不可替代的地位。
气动隔膜泵的优势在于:1、由于用空气作动力,所以流量随背压(出口阻力)的变化而自动调整,适合用于中高粘度的流体。
而离心泵的工作点是以水为基准设定好的,如果用于粘度稍高的流体,则需要配套减速机或变频调速器,成本就大大的提高了,对于齿轮泵也是同样如此。
2、在易燃易爆的环境中用气动泵可靠且成本低,如燃料、火药、炸药的输送,因为:第一、接地后不可能产生火花;第二、工作中无热量产生,机器不会过热;第三、流体不会过热因为隔膜泵对流体的搅动最小。
3、在工地恶劣的地方,如建筑工地、工矿的废水排放、由于污水中的杂质多且成分复杂,管路易于堵塞,这样对电泵就形成负荷过高的情况,电机发热易损。
气动隔膜泵可通过颗粒且流量可调,管道堵塞时自动停止至通畅。
4、另外隔膜泵体积小易于移动,不需要地基,占地面极小,安装简便经济。
可作为移动式物料输送泵。
5、在有危害性、腐蚀性的物料处理中,隔膜泵可将物料与外界完全隔开。
6、或是一些试验中保证没有杂质污染原料。
7、可用于输送化学性质比较不稳定的流体,如:感光材料、絮凝液等。
这是因为隔膜泵的剪切力低,对材料的物理影响小。
气动隔膜泵的工作原理
![气动隔膜泵的工作原理](https://img.taocdn.com/s3/m/6dda1c6ea4e9856a561252d380eb6294dc88227f.png)
气动隔膜泵的工作原理
气动隔膜泵是一种利用气动驱动原理工作的泵。
它的工作原理如下:
1.驱动气源:气动隔膜泵通过气动驱动,驱动气源一般为压缩
空气或其他气体。
当气源加压到一定程度时,气源压力将驱动泵的工作。
2.气动控制阀:气动隔膜泵通过气动控制阀来控制工作流程。
气动控制阀包括吸气阀和排气阀,通过控制两个阀门的开关,实现泵的吸入和排出。
3.工作腔体:气动隔膜泵内部分为两个工作腔体,分别为吸入
腔和排出腔。
两个腔体之间通过一个隔膜分隔开来,隔膜可以是金属或橡胶材料制成。
4.吸入过程:当气动控制阀打开吸气阀时,吸入腔内的隔膜下降,形成负压,使吸入管道中的液体通过吸力被泵吸入。
吸入过程中,排气阀处于关闭状态。
5.压缩过程:当吸入过程结束后,气动控制阀关闭吸气阀,同
时打开排气阀。
这时,气源经过气动控制阀进入排出腔,隔膜上升,使液体被逼出泵。
排出过程中,吸气阀处于关闭状态。
6.循环工作:气动隔膜泵通过不断循环以上的吸入和排出过程,实现泵的连续工作。
泵的流量和压力可通过调整驱动气源的压力或气动控制阀的开启时间来调节。
气动单向隔膜泵工作原理
![气动单向隔膜泵工作原理](https://img.taocdn.com/s3/m/1a34202ec4da50e2524de518964bcf84b9d52dc3.png)
气动单向隔膜泵工作原理
气动单向隔膜泵是一种常用的工业泵,其工作原理是利用压缩空气驱
动隔膜作往复运动,将泵体内的液体或膏状物质通过进出口进出泵体。
气动单向隔膜泵由于具有自吸能力、耐腐蚀、适用于高黏度介质等特点,被广泛应用于化工、制药、食品等行业。
工作原理:
气动单向隔膜泵的本质是一种实现流体输送和转移的装置,它通过压
缩空气作为动力源,将介质从进口吸入泵体,经过泵体中的隔膜,再
通过出口排出来。
其主要构件有泵头、隔膜、进出口、气动驱动装置等。
当压缩空气被送入泵内,气动隔膜泵的腔内压力会上升,前室压力会
变高,隔膜会向后移动,造成前腔体积减小,压力增加,使前室内的
介质被压出。
同时,后室的隔膜向前移动,吸入更多的介质,随着作
用力的变化,钳住的刹车机构使得隔膜的泵动速度始终与空气的压缩
速度惯性相适应。
在流体管道中出现的压力差会驱动流体在介质管道中流动,当泵头的
前后泵室容积逐步增大、减小时,介质就会像一个活塞一样被反复压
缩和排放,形成往复流动的过程,同时在泵头内部产生了一个波纹型面,将流体向前推进,获得了连续稳定的流量和压力。
总结:
综上所述,气动单向隔膜泵仰仗其特殊的工作原理,其工艺性能优异,流量稳定,排放压力均匀,自吸能力优异等优点,具有广泛的应用前景。
特别是在要求防爆、防火、寿命长、维护少等方面,气动隔膜泵
颇有竞争力。
气动隔膜泵的工作原理
![气动隔膜泵的工作原理](https://img.taocdn.com/s3/m/31364486d4bbfd0a79563c1ec5da50e2534dd167.png)
气动隔膜泵的工作原理气动隔膜泵是一种利用气动原理进行工作的泵,它通过气动驱动来实现液体的输送。
气动隔膜泵的工作原理相对简单,但却具有许多优点,如无需电力驱动、适用于各种介质、结构简单等。
下面将详细介绍气动隔膜泵的工作原理。
首先,气动隔膜泵由泵体、隔膜、进出口阀等部件组成。
当气动隔膜泵工作时,通过气动控制阀控制压缩空气的进出,从而驱动隔膜的运动。
当压缩空气进入泵体时,隔膜会向外运动,使泵腔内的液体被抽吸出来;当压缩空气排出时,隔膜则向内运动,将液体排出泵体。
其次,气动隔膜泵的工作原理基于气动控制阀的开关。
当气动控制阀打开时,压缩空气进入泵体,隔膜开始向外运动,形成负压,液体被吸入泵腔;当气动控制阀关闭时,压缩空气排出,隔膜向内运动,将液体排出泵体。
这种通过气动控制阀来实现液体吸入和排出的工作原理,使得气动隔膜泵具有自吸性能,可以输送各种介质,包括高粘度、腐蚀性液体。
再次,气动隔膜泵的工作原理还包括隔膜的材质和结构。
隔膜通常采用弹性材料制成,如橡胶、氟橡胶等,具有良好的耐磨、耐腐蚀性能。
而且,隔膜结构简单,没有动态密封件,不易泄漏,维护成本低,使用寿命长。
最后,气动隔膜泵的工作原理还涉及到进出口阀的设计。
进出口阀能够实现液体的单向流动,防止液体倒流,保证输送的稳定性和可靠性。
同时,进出口阀的设计也影响到气动隔膜泵的抽吸能力和排放压力。
综上所述,气动隔膜泵的工作原理基于气动控制阀的开关,通过气动驱动隔膜的运动,实现液体的吸入和排出。
同时,隔膜的材质和结构以及进出口阀的设计也对气动隔膜泵的工作性能起着重要作用。
气动隔膜泵以其独特的工作原理和诸多优点,被广泛应用于化工、涂料、食品等行业,为生产输送提供了便利和保障。
气动隔膜泵工作原理及构造
![气动隔膜泵工作原理及构造](https://img.taocdn.com/s3/m/d7d6f6c6a1116c175f0e7cd184254b35eefd1a06.png)
气动隔膜泵工作原理及构造气动隔膜泵是一种利用压缩空气驱动的泵,广泛应用于化工、石油、电力、食品等行业。
它以其独特的工作原理和特殊的构造,在工业生产中发挥着重要的作用。
一、工作原理气动隔膜泵的工作原理基于气动驱动和隔膜泵的特点。
它由两个隔膜、两个阀体和一个驱动装置组成。
其中隔膜是泵的核心部件,它将泵的进出口分隔开来,同时与气源相连。
当气源通过驱动装置送入隔膜泵时,隔膜会收缩和放松,从而使泵的进出口产生周期性的变化。
当隔膜收缩时,泵的一侧进口阀关闭,另一侧出口阀打开,此时液体被抽入泵腔;当隔膜放松时,进口阀打开,出口阀关闭,此时液体被排出。
通过不断重复这个过程,气动隔膜泵能够将液体输送出去。
二、构造气动隔膜泵的构造相对简单,主要包括泵体、隔膜、阀体和驱动装置。
1. 泵体:泵体是气动隔膜泵的主要部件,一般由金属材料制成。
它具有两个腔体,分别用于液体的进出。
2. 隔膜:隔膜是气动隔膜泵的核心部件,通常由弹性材料制成。
它分为两个部分,分别与进出口相连,能够隔离泵腔与液体之间的空气。
3. 阀体:阀体包括进口阀和出口阀,用于控制液体的进出。
它们通常由金属材料制成,具有良好的耐腐蚀性和密封性能。
4. 驱动装置:驱动装置通常由压缩空气系统组成,通过调节压缩空气的压力和流量来控制泵的工作状态。
三、优点与应用气动隔膜泵具有以下优点:1. 耐腐蚀性强:由于泵体和阀体一般采用耐腐蚀材料制成,因此能够在腐蚀性介质中长时间工作。
2. 自吸性能好:气动隔膜泵具有良好的自吸性能,能够在较低真空度下正常工作。
3. 能耗低:气动隔膜泵的驱动装置采用压缩空气,相比于电动泵来说,能耗较低。
4. 结构简单、维护方便:气动隔膜泵的构造相对简单,维护方便,更换隔膜也比较容易。
气动隔膜泵广泛应用于各个行业,特别是在化工、石油、电力、食品等领域。
它可以输送各种液体,包括腐蚀性介质、高粘度液体和固体颗粒悬浮液等。
在化工生产中,气动隔膜泵常用于输送酸、碱、溶剂等;在石油行业,它可用于输送原油、石油废水等;在电力行业,它常用于输送脱硫剂、除尘剂等;在食品行业,它可用于输送浆果浆、酱料等。
气动隔膜泵工作原理图_气动隔膜泵工作原理结构图
![气动隔膜泵工作原理图_气动隔膜泵工作原理结构图](https://img.taocdn.com/s3/m/b8f029a26394dd88d0d233d4b14e852458fb393c.png)
气动隔膜泵工作原理图_气动隔膜泵工作原理结构图引言概述:气动隔膜泵是一种采用气动驱动的泵,具有结构简单、使用方便、适用范围广等特点。
本文将详细介绍气动隔膜泵的工作原理图和工作原理结构图。
一、工作原理图1.1 压缩空气进气口:气动隔膜泵通过压缩空气驱动,所以首先需要有一个压缩空气的进气口。
进气口通常连接到空气压缩机或气源系统。
1.2 驱动气体进入空气阀:进入气动隔膜泵的压缩空气经过进气口后,会进入空气阀。
空气阀的作用是控制气体的进出,根据需要的工作状态来打开或关闭。
1.3 驱动气体进入隔膜室:经过空气阀的调控,驱动气体进入隔膜室。
隔膜室是气动隔膜泵的核心部件,它由两个隔膜组成,隔膜的材料通常为橡胶或聚四氟乙烯等耐腐蚀材料。
二、工作原理结构图2.1 隔膜室与吸入室连接:隔膜室与吸入室通过进出口连接,进出口上分别有吸入阀和排出阀。
当隔膜室内的压力低于吸入室时,吸入阀会打开,从而使介质进入隔膜室。
2.2 隔膜室与排出室连接:隔膜室与排出室也通过进出口连接,进出口上同样分别有吸入阀和排出阀。
当隔膜室内的压力高于排出室时,排出阀会打开,从而使介质排出隔膜室。
2.3 隔膜室的工作循环:气动隔膜泵的工作循环就是通过不断地开启和关闭吸入阀和排出阀来实现的。
当吸入阀打开时,隔膜室内形成负压,吸入介质;当排出阀打开时,隔膜室内形成正压,排出介质。
通过这样的循环,气动隔膜泵能够实现连续的吸入和排出。
三、气动隔膜泵的优点3.1 结构简单:气动隔膜泵的结构相对简单,由少量的部件组成,安装和维修都相对容易。
3.2 使用方便:气动隔膜泵只需要连接到压缩空气源即可工作,不需要额外的电源或其他外部设备。
3.3 适用范围广:气动隔膜泵适用于各种介质的输送,包括腐蚀性介质、高粘度介质等,具有较好的适应性。
四、气动隔膜泵的应用领域4.1 化工行业:气动隔膜泵广泛应用于化工行业,用于输送各种液体、浆料和腐蚀性介质等。
4.2 石油行业:气动隔膜泵在石油行业中用于油田采油、油品输送等方面。
气动隔膜泵设备工艺原理
![气动隔膜泵设备工艺原理](https://img.taocdn.com/s3/m/299179aa4bfe04a1b0717fd5360cba1aa9118c75.png)
气动隔膜泵设备工艺原理引言气动隔膜泵是一种以空气动力学原理为基础的泵。
相比传统的机械泵,气动隔膜泵具有结构简单、操作方便、维护容易等优点。
因此,在液体输送、粘稠物质、易挥发物等方面应用广泛。
本文将从设备的工艺原理、结构组成、工作原理、应用范围等方面对气动隔膜泵进行介绍。
设备工艺原理气动隔膜泵主要由四个部分组成:气动鼓风机、气动控制阀、隔膜和泵体。
其中,气动鼓风机作为动力源,将大气中的空气压缩并通过气管送到气动控制阀,控制阀通过开关气路来控制隔膜的前后摆动,从而使泵内液体进行正反向流动,完成泵送。
结构组成气动鼓风机气动鼓风机由鼓风机的气体进、出口、进、出气阀、气缸及活塞组成。
鼓风机的气体进、出口位于泵内,高压气体由鼓风机进入泵内。
气缸和活塞控制着进、出气阀的开闭,从而实现正反向流。
气动控制阀气动控制阀是气动隔膜泵中的最核心部分。
它能够控制气流的进入和流出,实现隔膜正反向摆动。
阀体需要定期清洗、更换。
隔膜隔膜材质多为橡胶、聚四氟乙烯和聚酰亚胺。
这些材料质地柔软,有较好的韧性,并且具有耐腐蚀、耐磨损的特点。
隔膜材质直接影响到泵的使用寿命。
泵体泵体一般为铸铁或铸钢,支架可用碳钢或不锈钢制作。
泵体通过不同的连接形式,可以与输送管道、容器等配套使用。
工作原理气动隔膜泵通过气动控制阀的控制,实现逆流泵送,即在泵体两侧隔膜摆动时,一侧吸入液体,另一侧排出液体,同步完成正反向输送。
在隔膜振动过程中,只有液体被输送,没有任何泄露的可能性。
泵入口和出口间的泵头压力不受管道压力影响,能够承受较大的泵送压力。
应用范围由于气动隔膜泵的结构简单、操作方便和维护容易,因此被广泛应用于化工、制药、食品、涂装、印刷、水处理等行业中。
可以输送腐蚀介质、各种高粘度、高温介质、易挥发介质、含固体、长纤维、乳化液等不易被传统泵输送的液体。
结论气动隔膜泵是一种结构简单、操作方便、维护容易的泵。
它通过气动控制阀的控制,实现隔膜正反向摆动,从而完成液体的泵送。
多功能气动隔膜泵的工作原理和注意事项
![多功能气动隔膜泵的工作原理和注意事项](https://img.taocdn.com/s3/m/4cce7d6c7275a417866fb84ae45c3b3566ecdd6b.png)
多功能气动隔膜泵的工作原理和注意事项多功能气动隔膜泵是一种基于气压驱动的离心式泵,它是通过空气压缩机或压缩空气源产生的气压推动隔膜泵工作的。
它具有结构简单,体积小,重量轻,使用安全可靠,适用范围广等特点。
在工业生产中,多功能气动隔膜泵主要应用于输送各种腐蚀性、高粘度、易燃易爆、有固体颗粒的流体介质。
1.泵体结构:多功能气动隔膜泵包括两个隔膜和一个泵体组成。
泵体被分为两个隔膜室,每个隔膜室分别与进出口管道相连。
每个隔膜室内部有一个隔膜,隔膜与两个隔膜室之间隔离,上下部分各有一个阀门和一个排液口。
2.工作原理:a.吸入阶段:当压缩空气通过气控阀进入隔膜室时,隔膜室内的压力增大,隔膜逐渐往泵头方向移动。
此时,隔膜室内的进口阀门打开,出口阀门关闭,液体通过进口管道进入隔膜室。
b.排出阶段:当隔膜完全移动到泵头方向后,气控阀关闭,进口阀门关闭,隔膜室内压力减小,液体被迫进入出口管道。
同时,另一侧隔膜室内的压力增大,进口阀门关闭,出口阀门打开,液体通过出口管道排出。
3.工作过程:进入隔膜室的压缩空气交替作用于两个隔膜,分别将液体抽入和压出隔膜室。
通过不断交替作用,实现连续输送液体的目的。
1.工作环境:多功能气动隔膜泵适用于温度在-20℃~150℃之间的工作环境。
在特殊环境下,需要特别定制的材料泵。
2.泵液选择:根据泵体材料的不同,多功能气动隔膜泵能输送不同的液体,用户选择泵液时应注意泵体材料对液体的适应性。
3.防腐蚀措施:多功能气动隔膜泵在输送腐蚀性介质时,需要加强防腐蚀措施,如选用合适的泵体材料、采取陶瓷涂层等。
4.运行时的维护:定期检查隔膜泵的气体连接、隔膜和阀门等是否正常运行,如有损坏及时更换。
5.输送颗粒物料:当输送含有颗粒物料的介质时,需要选择合适的泵体和隔膜材料,以防止堵塞和磨损。
6.气源压力控制:使用多功能气动隔膜泵时,需要控制好气源压力,过高或过低的气源压力都可能影响泵的正常工作。
7.密封性检查:检查泵体和阀门间的密封性,确保正确的密封。
气动隔膜泵
![气动隔膜泵](https://img.taocdn.com/s3/m/76f17b7b42323968011ca300a6c30c225901f003.png)
五、气动隔膜泵的发展趋势
随着科技的进步和市场需求的不断变化,气动隔膜泵的发展趋势如下
高效化和节能化:提高气动隔膜泵的效率和降低能耗是未来发展的重要方向。通过优化设计、采用新型材料和改进制造工艺,可以进一步提高气动隔膜泵的效率和使用寿命
气动隔膜泵的应用领域
ONE
TWO
THREE
6
水处理行业:在水处理行业中,气动隔膜泵可以用于输送各种水处理药剂、酸碱溶液等。由于水处理药剂的腐蚀性和管道的堵塞问题,需要使用密封性好、耐腐蚀的气动隔膜泵。此外,对于一些需要间歇输送的水处理工艺,气动隔膜泵的调节方便等特点也得到了充分应用
7
农业领域:在农业领域中,气动隔膜泵可以用于灌溉、施肥等环节。例如,利用气动隔膜泵将肥料溶液输送到灌溉管道中,实现施肥和灌溉的同步进行。此外,对于一些高粘度的肥料和农药,气动隔膜泵也能够胜任输送任务
使用注意事项
保持清洁:确保气动隔膜泵的进气口和出气口畅通,防止杂物和灰尘进入泵内
定期检查:定期检查膜片、阀片等易损件,确保其完好无损并及时更换
调节压力和流量:根据工艺需求,合理调节压缩空气的压力和流量,以保证气动隔膜泵的正常运行
维护保养:按照制造商的推荐进行维护保养,确保气动隔膜泵的正常使用和延长使用寿命
气动隔膜泵
20XX
-
气动隔膜泵的工作原理
01
气动隔膜泵的优点
02
气动隔膜泵的应用领域
03
目录
Content
气动隔膜泵
气动隔膜泵是一种利用压缩空气驱动的输送设备,具有一些独特的优点,使其在许多工业领域中得到广泛应用
以下是关于气动隔膜泵的详细介绍
气动隔膜泵的工作原理
1
五十气动隔膜泵的说明书
![五十气动隔膜泵的说明书](https://img.taocdn.com/s3/m/b01b7324a9956bec0975f46527d3240c8547a118.png)
五十气动隔膜泵的说明书一、产品概述五十气动隔膜泵是一种新型输送机械,采用压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。
它具有自吸能力强、耐腐蚀、防爆等优点,被广泛应用于化工、制药、食品、环保等行业。
二、工作原理五十气动隔膜泵的工作原理是通过压缩空气驱动膜片往复运动,从而改变泵腔内的容积,实现液体的吸入和排出。
当压缩空气进入泵的一侧气室时,推动膜片向另一侧移动,此时该侧气室容积增大,形成负压,将液体吸入;同时,另一侧气室的膜片被压缩,容积减小,将液体排出。
如此循环往复,实现连续的液体输送。
三、产品特点1、无密封设计,不会产生泄漏,可输送易燃易爆、有毒有害等危险介质。
2、自吸能力强,无需灌引水,启动前无需注液,能抽送流动的液体,也能输送一些不易流动的介质。
3、流量可调节,通过调节气源压力或控制气阀开度,可以方便地改变泵的流量。
4、可通过改变气源进出口方向,实现正反向输送。
5、结构简单,易于维护,仅由几个主要部件组成,维修成本低。
6、能适应恶劣的工作环境,如高温、低温、潮湿、腐蚀等。
四、技术参数1、最大流量:_____升/分钟2、最大扬程:_____米3、最大供气压力:_____MPa4、进出口管径:_____mm5、重量:_____kg五、安装与调试1、安装前应检查泵体、膜片、进出口管道等部件是否完好,有无损坏或变形。
2、安装时应确保泵的进出口与管道连接牢固,密封良好,避免泄漏。
3、安装位置应选择平稳、干燥、通风良好的地方,便于操作和维护。
4、调试前应先将气源接通,检查气源压力是否符合要求。
5、启动泵,观察泵的运行情况,检查有无异常声音、振动和泄漏。
6、调节气源压力和控制气阀,使泵的流量和压力达到工作要求。
六、使用注意事项1、气源应干净、干燥,避免含有杂质和水分,以免影响泵的正常运行。
2、定期检查膜片的磨损情况,如有损坏应及时更换。
3、严禁在泵体无液体的情况下长时间空运转,以免损坏膜片和其他部件。

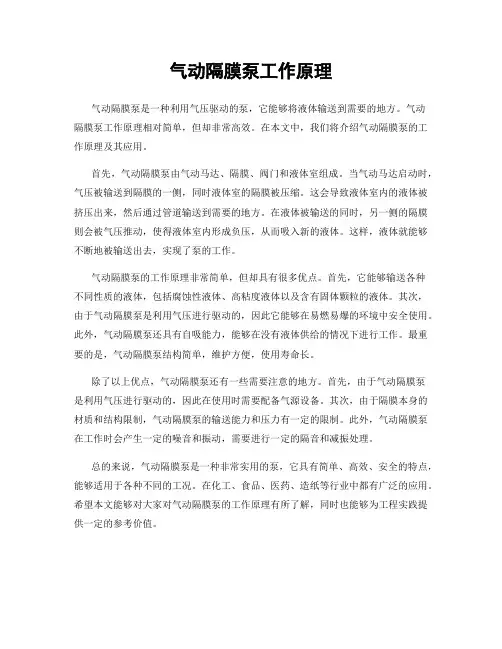

气动隔膜泵工作原理
![气动隔膜泵工作原理](https://img.taocdn.com/s3/m/aea9752c24c52cc58bd63186bceb19e8b9f6ec4b.png)
气动隔膜泵工作原理
气动隔膜泵是一种利用气压驱动的全新型输送设备,它具有结构简单、运行可靠、维护方便等特点,被广泛应用于化工、石油、陶瓷、食品、医药等行业。
气动隔膜泵的工作原理是通过气压变化来实现液体的吸入和排出,下面我们来详细了解一下气动隔膜泵的工作原理。
首先,气动隔膜泵由气控阀、气驱动装置、隔膜和泵体等部分组成。
当气控阀打开时,气驱动装置会将压缩空气送入泵体的一侧,同时泵体的另一侧的隔膜会随之向外运动,使得泵体内的压力下降,液体被吸入泵体内;而当气控阀关闭时,气驱动装置停止供气,泵体内的压力上升,隔膜向内运动,将液体排出泵体。
这样,通过气压的变化,实现了液体的吸入和排出。
其次,气动隔膜泵的工作原理是基于隔膜的运动来完成的。
隔膜是气动隔膜泵的核心部件,它将泵体分成两个相互隔离的腔室,分别用于吸入和排出液体。
当气控阀打开时,隔膜被气压推动向外运动,使得吸入腔的压力下降,液体被吸入;而当气控阀关闭时,隔膜向内运动,将液体排出。
隔膜的运动实现了液体的吸入和排出,同时也保证了液体不会泄漏。
最后,气动隔膜泵的工作原理还包括了液体的输送。
当液体被吸入后,隔膜向内运动将液体排出,通过这样的循环过程,液体得以输送。
由于液体是被隔膜直接挤压出来的,所以气动隔膜泵适用于输送各种粘度的液体,甚至是含有固体颗粒的介质。
综上所述,气动隔膜泵的工作原理是基于气压变化和隔膜的运动来实现液体的吸入、排出和输送。
它的结构简单、运行可靠,广泛应用于各种行业。
希望通过本文的介绍,能够让大家对气动隔膜泵的工作原理有更深入的了解。
气动隔膜泵中文范文
![气动隔膜泵中文范文](https://img.taocdn.com/s3/m/923b93c6ed3a87c24028915f804d2b160b4e862b.png)
气动隔膜泵中文范文气动隔膜泵(Air Operated Diaphragm Pump)是一种利用压缩空气作为动力源的泵,被广泛应用于化工、石油、电力、冶金、制药、食品等行业中。
本文将从气动隔膜泵的工作原理、结构特点、应用领域以及优点等方面进行详细介绍。
一、气动隔膜泵的工作原理1.工作节律:气动隔膜泵的节律分为吸入节律和排出节律两个过程。
吸入节律:隔膜前行,形成负压,吸入物料;排出节律:隔膜后退,形成正压,将物料排出。
2.隔膜运动:气动隔膜泵的隔膜采用弹性材料制成,能够自动调节和平衡双向压力差,实现顺畅的隔膜运动。
3.密封性能:气动隔膜泵采用双向密封结构,能够有效避免泵内泵外的介质互相污染。
二、气动隔膜泵的结构特点1.耐腐蚀性能:气动隔膜泵的主要外壳采用耐腐蚀的材料制成,能够适应不同介质的输送需求。
2.自吸能力:气动隔膜泵的吸程较大,最高可达8m左右,能够满足多种要求。
3.能效高:气动隔膜泵的能效相对较高,能够实现物料的高效输送,提高工作效率。
4.成本低:由于气动隔膜泵无需电力驱动,只需采用压缩空气作为动力源,因此其运行成本相对较低。
5.维护简单:气动隔膜泵的结构相对简单,易于维护和保养,能够有效延长泵的使用寿命。
三、气动隔膜泵的应用领域1.化工行业:用于输送各类化工介质,如酸、碱、溶剂等。
2.石油行业:用于输送原油、石油产品等。
3.电力行业:用于输送循环水、废水等。
4.冶金行业:用于输送废水、矿渣浆等。
5.制药行业:用于输送药液、原料药等。
6.食品行业:用于输送各类食品原料、饮料等。
四、气动隔膜泵的优点1.节能环保:气动隔膜泵采用压缩空气作为动力源,无需电力驱动,能够节省能源并减少环境污染。
2.自动调节:气动隔膜泵内部的隔膜能够自动调节和平衡双向压力差,保证物料的顺畅输送。
3.安全可靠:气动隔膜泵采用双向密封结构,能够避免漏液和泄露,保证操作的安全性和可靠性。
4.适应性强:气动隔膜泵的材料选择多样,能够适应各种介质的输送,具有较强的适应性。
气动单向隔膜泵
![气动单向隔膜泵](https://img.taocdn.com/s3/m/4cf4d48177eeaeaad1f34693daef5ef7ba0d120a.png)
气动单向隔膜泵气动单向隔膜泵是一种常见的工业泵,它被广泛应用于化工、石油、制药、食品等领域。
本文将介绍气动单向隔膜泵的工作原理、结构特点、应用领域、优势和注意事项。
一、工作原理气动单向隔膜泵是一种通过气压来驱动的、往复式的正压输送泵。
它的工作原理基于阀门和隔膜的互锁运动。
当气源给泵腔注气时,气压推动隔膜后部的隔膜组件移动,使泵腔内的液体被吸入;当气源给泵腔减压或关闭时,外部介质的压力将阀门关闭,使隔膜前部的隔膜组件向前移动,将液体排出。
二、结构特点1.气动单向隔膜泵由泵体、泵腔、阀门和隔膜组件等组成。
泵体通常采用金属材料制成,具有良好的耐腐蚀性和抗磨损性。
2.泵腔由两个隔膜组件和密封件组成,能够有效地隔离泵腔内外的介质,防止泄漏。
3.阀门是气动单向隔膜泵的关键组成部分,它能够根据气源的压力调节液流量,并实现正向输送和反向回流。
三、应用领域气动单向隔膜泵广泛应用于以下领域:1.化工行业:用于输送酸碱、溶剂、涂料、颜料、油漆等化工介质。
2.石油行业:用于油田注水、油品输送等。
3.制药行业:用于输送药液、浆料、酶制剂等。
4.食品行业:用于输送食品浆料、果酱、饮料等。
5.环保行业:用于废水处理、废气处理等。
四、优势相比于其他类型的泵,气动单向隔膜泵具有以下优势:1.可靠性高:由于使用气压驱动,气动单向隔膜泵不会因电气故障而停工,具有更高的可靠性。
2.适用性广:可用于输送多种介质,包括高黏度液体、腐蚀性介质等。
3.节能环保:气动单向隔膜泵不需要额外的动力驱动装置,有效节约能源且减少污染物排放。
4.操作简便:气动单向隔膜泵结构简单,使用方便,维护保养成本低。
五、注意事项在使用气动单向隔膜泵时,需要注意以下事项:1.选择合适的泵材料:根据介质的腐蚀性和温度要求,选择合适的泵材料,以确保泵的稳定运行和使用寿命。
2.控制气压:合理控制气源的压力,避免泵腔压力过高或过低导致不正常的运行。
3.定期维护保养:及时检查阀门和隔膜组件的磨损情况,必要时更换;定期清洗泵体和泵腔,保持泵的清洁状态。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
压力系统操作隔膜泵的仪表空气和润滑油压力都与主电机设有联锁,推进液的注油、排油阀为气闭阀,要始终维持一定的空气压力,两阀的最小动作压力不低于0.4MPa ,所以仪表空气压力一般维持在0.15MPa以上,即使停泵后也不停仪表空气,以免推进液腔内的液体不够或过量,供给阀门的空气是经过过滤、油雾化的。
隔膜泵在运行中,润滑油压力应不低于压力联锁值(0.15MPa) ,且润滑油出口过滤器压差不能太大,润滑油流量窥镜内的钢球应处于上限位置,调节此流量时调节幅度不能太大,以免瞬间流量过大使压力下降太快引起联锁跳车。
通过以上工艺改进及对操作要点的熟练掌握,使隔膜泵运行时始终有一个稳定的工艺环境,运行一年多来,仅有一次因电气原因跳车,做到了长周期、安全高效运行。
使用注意气动隔膜泵是以压缩空气为动力,通过膜片往复变形造成容积变化的容积泵,其工作原理近似于柱塞泵。
使用气动隔膜泵操作运行时要注意以下几点:1、保证流体中所含的最大颗粒不超过泵的最大安全通过颗粒直径标准。
2、进气压力不要超过泵的最高允许使用压力,高于额定压力的压缩空气可能导致人身伤害和财产的损失及损坏泵的性能。
3、保证泵压的管道系统能承受所达到得最高输出压力,保证驱动气路系统的清洁和正常工作条件。
4、静电火花可能引起爆炸导致人身伤亡事故和财产的损失,根据需要使用足够大截面积的导线,把泵上的接地螺钉妥善可靠接地。
5、接地要求符合当地法规法律要求及现场的一些特殊要求的规定。
6、紧固好泵及各连接管接头,防止因振动撞击擦产生静电火花。
使用抗静电软管。
7、要周期性的检查和测试接地系统的可靠性,要求接地电阻小于100欧姆。
8、保持良好的排气和通风、远离易燃易爆和热源。
应用优势隔膜泵是一种新型输送机械,可以输送各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体。
隔膜泵其有四种材质:塑料、铝合金、铸铁、不锈钢。
隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯、聚四六乙烯。
以满足不同用户的需要。
安置在各种特殊场合,用来抽送种常规泵不能抽吸的介质,均取得了满意的效果。
在喷漆、陶瓷业中隔膜泵已占有绝对的主导地位,气动隔膜泵的优势在于:1、由于用空气作动力,所以流量随背压(出口阻力)的变化而自动调整,适合用于中高粘度的流体。
而离心泵的工作点是以水为基准设定好的,如果用于粘度稍高的流体,则需要配套减速机或变频调速器,成本就大大的提高了,对于齿轮泵也是同样如此。
2、在易燃易爆的环境中用气动泵可靠且成本低,如燃料、火药、炸药的输送,因为:第一、接地后不可能产生火花;第二、工作中无热量产生,机器不会过热;第三、流体不会过热因为隔膜泵对流体的搅动最小。
3、在工地恶劣的地方,如建筑工地、工矿的废水排放、由于污水中的杂质多且成分复杂,管路易于堵塞,这样对电泵就形成负荷过高的情况,电机发热易损。
气动隔膜泵可通过颗粒且流量可调,管道堵塞时自动停止至通畅。
4、可用于输送化学性质比较不稳定的流体,如:感光材料、絮凝液等。
这是因为隔膜泵的剪切力低,对材料的物理影响小。
5、在有危害性、腐蚀性的物料处理中,隔膜泵可将物料与外界完全隔开。
6、或是一些试验中保证没有杂质污染原料。
另外,隔膜泵体积小易于移动,不需要地基,占地面极小,安装简便经济。
可作为移动式物料输送泵。
特点特征特点:1、无轴封、无泄漏、流道宽敞,所以输送含颗粒,高粘度〔粘度可达1万厘泊〕,易挥发和腐蚀性介质时,不会造成环境污染和危害人身安全。
2、无旋转部件,通过性能好,允许通过最大颗粒直径达10毫米。
液体无剪切流动,泵自身部件磨损小。
对输送物损伤小,可输送污泥和生命体如小鱼苗之类。
3、不需灌引水,自吸能力强,吸程高达7米,长时间干呼吸,对泵不损坏。
一旦超负荷,泵便会自动停机,负荷恢复正常时,能自动启动运行,具有自我保护功能〔电动泵无此功能〕。
4、气动泵扬程达50米,电动泵达30米,出口压力最大可达0.6兆帕。
电动泵无此功能,进口需装调节阀控制。
5、气动泵可以浸没在介质中工作,无电源通过,安全可靠〔电动泵无此性能〕。
6、气动泵不需电源,更适合易燃、易爆场合的介质输送。
气动泵特点1、压缩空气为动力。
2、是一种由膜片往复变形造成容积变化的容积泵,其工作原理近似于柱塞泵,由于隔膜泵工作原理的特点,因此隔膜泵具有以下特点: (1)泵不会过热:压缩空气作动力,在排气时是一个膨胀吸热的过程,气动泵工作时温度是降低的,无有害气体排出。
(2)不会产生电火花:气动隔膜泵不用电力作动力,接地后又防止了静电火花(3)可以通过含颗粒液体:因为容积式工作且进口为球阀,所以不容易被堵。
(4)对物料的剪切力极低:工作时是怎么吸进怎么吐出,所以对物料的搅动最小,适用于不稳定物质的输送(5)流量可调节,可以在物料出口处加装节流阀来调节流量。
(6)具有自吸的功能。
(7)可以空运行,而不会有危险。
(8)可以潜水工作。
(9)可以输送的流体极为广泛,从低粘度的到高粘度的,从腐蚀性得到粘稠的。
(10)没有复杂的控制系统,没有电缆、保险丝等。
(11)体积小、重量轻,便于移动。
(12)无需润滑所以维修简便,不会由于滴漏污染工作环境。
(13)泵始终能保持高效,不会因为磨损而降低。
(14)百分之百的能量利用,当关闭出口,泵自动停机,设备移动、磨损、过载、发热(15)没有动密封,维修简便避免了泄漏。
工作时无死点。
电动泵特点1、不需灌引水,自吸能力达7米以上。
2、通过性能好,直径在10毫米以下的颗粒、泥浆等均可以毫不费力地通过。
3、由于隔膜将被输送介质和传动机械件分开,所以介质绝对不会向外泄漏。
且泵本身无轴封,使用寿命大大延长。
根据不同介质,隔膜分为氯丁橡胶、氟橡胶、丁晴橡胶等,完全可以满足不同用户的要求。
4、体积小重量轻:由于采用了行星摆线传动结构,故使泵型获得小尺寸如与同类型泵来比较,其体积重量均下降一半左右。
5、泵体介质流经部份,可根据用户要求,分为铸铁、不锈钢、衬胶、电机分为普通式、防爆式、调速式。
选型分类摘要:主要阐述了隔膜泵的组成和分类,以及调节间的类型、执行机构、作用方式、流量特性等选择原则和方法,并对调节阀选择的方法、原则进行了分析。
关键词:控制阀;隔膜泵;分类;选择;分析隔膜泵在过程控制中的作用是接受调节器或计算机的控制信号,改变被调介质的流量,使被调参数维持在所要求的范围内,从而达到生产过程的自动化。
如果把自动调节系统与人工调节过程相比较,检测单元是人的眼睛,调节控制单元是人的大脑,那么执行单元-隔膜泵就是人的手和脚。
要实现对工艺过程某一参数如温度、压力、流量、液位等的调节控制,都离不开隔膜泵。
因此正确选择隔膜泵在自动化过程中具有重要意义。
组成与分类隔膜泵又称控制泵,是执行器的主要类型,通过接受调节控制单元输出的控制信号,借助动力操作去改变流体流量。
隔膜泵一般由执行机构和阀门组成。
如果按其所配执行机构使用的动力,隔膜泵可以分为气动、电动、液动三种,即以压缩空气为动力源的气动隔膜泵,以电为动力源的电动隔膜泵,以液体介质(如油等)压力为动力的液动隔膜泵。
类型的选择2.1隔膜泵的阀体类型选择阀体的选择是隔膜泵选择中最重要的环节。
隔膜泵阀体种类很多。
(1)阀芯形状结构主要根据所选择的流量特性和不平衡力等因素考虑。
(2)耐磨损性当流体介质是含有高浓度磨损性颗粒的悬浮液时。
(3)耐腐蚀由于介质具有腐蚀性,在能满足调节功能的情况下,尽量选择结构简单阀门。
(4)介质的温度、压力当介质的温度、压力高且变化大时,应选用阀芯和阀座的材料受温度、压力变化小的阀门。
2.2 隔膜泵执行机构的选择2.2.1 输出力的考虑执行机构不论是何种类型,其输出力都是用于克服负荷的有效力(主要是指不平衡力和不平衡力矩加上摩擦力、密封力、重力等有关力的作用)。
2.2.2 执行机构类型的确定作用方式选择组合形式有4种即正正(气关型)、正反(气开型)、反正(气开型)、反反(气关型)a)工艺生产安全;b)介质的特性;c)保证产品质量,经济损失最小。
特性的选择隔膜泵的流量特性是指介质流过阀门的相对流量与位移(阀门的相对开度)间的关系,理想流量特性主要有直线、等百分比(对数)、抛物线和快开等4种,特性曲线和阀芯形状如图1和图2所示。
常用的理想流量特性只有直线、等百分比(对数)、快开三种。
具体从下几方面考虑:①从调节系统的调节质量分析并选择;②从工艺配管情况考虑;③从负荷变化情况分析。
口径的选择1)计算流量的确定。
现有的生产能力、设备负荷及介质的状况,决定计算流量的max和min.2)阀前后压差的确定。
根据已选择的阀流量特性及系统特点选定S(阻力系数),再确定计算压差。
3)计算Cv。
根据所调节的介质选择合适的计算公式和图表,求得Cmax 和Cmin.4)选用Cv。
根据Cmax,在所选择的产品标准系列中选取>Cmax且与其最接近的一级C.5)隔膜泵开度验算。
一般要求最大计算流量时的开度≯90%,最小计算流量时的开度≮10%。
6)隔膜泵实际可调比的验算。
一般要求实际可调比≮10。
该系列泵安置在各种特殊场合,用来抽送各种常规泵不能抽吸的介质,均取得了满意的效果。
吸送介质范围:- 隔膜泵花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
- 隔膜泵油漆、树胶、颜料。
- 粘合剂和胶水全部种类可用隔膜泵取。
- 各种瓦、瓷、砖器及陶器釉浆。
- 油井钻好后,用隔膜泵沉积物及灌浆。
- 隔膜泵各种乳化剂和填料。
- 隔膜泵各种污水。
- 用泵为油轮,驳船清仓吸取仓内污水。
- 啤酒花及发酵粉稀浆、糖浆、糖蜜。
- 隔膜泵矿井、坑道、隧道、选矿、矿渣中的积水。
-隔膜泵水泥灌浆及灰浆,各种橡胶浆。
- 各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
- 各种剧毒、易燃、易挥发液体。
- 各种强酸、强碱、强腐蚀液体充气方法隔膜泵气室的结构一般是用将水腔与空气腔隔开。
向空气腔充入压缩空气后,水腔里水的脉动就通过橡胶膜片被气室里的压缩空气吸收掉了。
气室的作用就是利用空气的可压缩性(或者叫做弹性),将隔膜泵的出水脉动吸收掉,使之趋于平稳。
进入系统内部的水流基本是平稳的。
但要达到水流基本平稳的要求,就要求气室内的气压应与水压相适应。
隔膜泵气室充气方法:隔膜泵运转前,先向气室充气,其气压大于泵的工作压力。
驱动隔膜泵,调至工作压力,此时可见到泵的出水胶管剧烈抖动。
取一针状物,顶在气嘴处放气,随着放气的进行,出水胶管的抖动现象将逐渐消失。
出水胶管平稳后,停止放气。
常见类型气动隔膜泵是一种新型输送机械,采用压缩空气为动力源,利用缸体内的隔膜来回鼓动做功,达到输送各种介质的目的。
可以输送的介质:气动隔膜泵适用于输送各种具有腐蚀性、带颗粒的液体,以及高豁度、易挥发、易燃、剧毒的液体。
材料的选择:1、壳体选用的材料有:铝合金、铸铁、不锈钢。
