第2章 平面体系的几何组成分析习题解答
第二章几何组成分析习题.doc
7 .图题1- 3 (a)所示体系,几何组成分析试题一、是非判断：1.在一个平面体系上增加二元体不会改变体系的计算自由度。
( )2.若平面体系的计算自山度W= 0，则该体系为无多余约束的几何不变体系或瞬变体系，而不可能为常变体系。
( )3.平面较接杆件体系的计算自由度W^2j-b-r,式中/表不体系中的单较的个数。
( )4.若平面体系的计算自由度W<0,则该体系不可能是静定结构。
( )5 .图题l-l(a)所示体系去掉二元体AB、AC后，成为图(b)的几何可变体系，故原体图(a)系为几何可变体系。
( )6 .图题l-2(a)所示体系依次去掉二元体AB、AC及BD、BE后,成为图(b)所示体系，故原体系是无多余约束的几何不变体系。
( )题1-2图题1-3图8.图题1-4 (a)所示体系，依结点1、2、3、4的顺序去掉4个二元体后，就只剩下地基，故原体系是无多余约束的几何不变体系。
( )二、填空1.如图2-1所示体系为具有 ______________ 个多余约束的几何不变体系。
2.如图2-2所示体系为______________ 体系。
3.如图2-3所示体系为______________ 体系。
III题2-3题2-4题2-5题2-6Az——C)——R4 .如图2-4所示刚片I 、II 、III 由较力及链杆1、2、3、4连接，若较力与及链杆1共线，则所 组成体系为 _____________ 体系；若較〃与及链杆1不共线，则所组成体系为 ________________ 体系。
5 .如图2-5所示体系为 __________ 体系。
------------ 9Q O Q O题2-7图6 .如图2-6所示体系为 __________ 体系。
7 .如图2-7所示体系为 __________ 体系。
8 .如图2-8所示体系为 __________ 体系。
三〜五、试对图三〜五所示体系进行几何组成分析。
第二章平面体系的几何组成分析
第二章平面体系的几何组成分析学习要求：掌握自由度及约束的概念。
能够利用简单的几何组成规则分析体系的几何组成性质。
学习重点：三个简单几何组成规则的灵活应用。
常见问题解答1、什么是几何不变体系？在任意荷载作用下，若不考虑材料的变形，其几何形状与位置均保持不变，这样的体系称为几何不变体系。
2、什么是几何可变体系？即使不考虑材料的变形，在很小的荷载作用下，也会引起其几何形状的改变，这样的体系称为几何可变体系。
3、什么是自由度？所谓自由度，是指体系运动时可以独立变化的几何参数的数目，即确定体系位置所需要的独立坐标的数目。
一个点在平面内的自由度等于2，一个刚片在平面内的自由度等于3。
4、什么是约束？体系的自由度将因为加入限制运动的装置而减少。
这种减少自由度的装置称为约束。
一根链杆相当于一个约束，一个单铰相当于两个约束，一个刚结点相当于三个约束。
5、什么是多余约束？如果在一个体系中增加一个约束，而体系的自由度并不因此减少，则称此约束为多余约束。
一个平面体系的计算自由度等于零，则该体系一定是几何不变体系？这个说法是错误的。
一个平面体系的计算自由度有以下三种情况：⑴W≥0，表示体系缺少足够的联系，因此体系一定是几何可变的。
⑵W=0，表示体系有成为几何不变体系所需的最少约束数。
如果布置合理，体系将是没有多余约束的几何不变体系。
如果布置不合理，体系是几何可变的。
⑶W≤0，表示体系有多余的约束，而体系是否几何不变还是要看约束布置是否合理。
6、什么是两刚片规则？两个刚片用不全平行也不全交于一点的三根链杆相联，组成的体系是无多余约束的几何不变体系。
或者：两个刚片用一个铰和一根不通过该铰的链杆相联，组成的体系是无多余约束的几何不变体系。
什么是三刚片规则？三个刚片用不在同一直线上的三个单铰两两相联，组成的体系是无多余约束的几何不变体系。
7、什么是二元体规则？在一个体系上添加或去掉一个二元体不会改变原体系的几何组成性质。
结构力学课后习题答案重庆大学
第1章 绪论（无习题）第2章 平面体系的几何组成分析习题解答习题 是非判断题(1) 若平面体系的实际自由度为零，则该体系一定为几何不变体系。
( )(2) 若平面体系的计算自由度W =0，则该体系一定为无多余约束的几何不变体系。
( ) (3) 若平面体系的计算自由度W ＜0，则该体系为有多余约束的几何不变体系。
( ) (4) 由三个铰两两相连的三刚片组成几何不变体系且无多余约束。
( )(5) 习题(5) 图所示体系去掉二元体CEF 后，剩余部分为简支刚架，所以原体系为无多余约束的几何不变体系。
( )B DACEF习题 (5)图(6) 习题(6)(a)图所示体系去掉二元体ABC 后，成为习题(6) (b)图，故原体系是几何可变体系。
( )(7) 习题(6)(a)图所示体系去掉二元体EDF 后，成为习题(6) (c)图，故原体系是几何可变体系。
( )(a)(b)(c)D习题 (6)图【解】（1）正确。
（2）错误。
0W 是使体系成为几何不变的必要条件而非充分条件。
（3）错误。
（4）错误。
只有当三个铰不共线时，该题的结论才是正确的。
（5）错误。
CEF 不是二元体。
（6）错误。
ABC 不是二元体。
（7）错误。
EDF 不是二元体。
习题 填空(1) 习题(1)图所示体系为_________体系。
习题(1)图(2) 习题(2)图所示体系为__________体系。
习题2-2(2)图(3) 习题(3)图所示4个体系的多余约束数目分别为_______、________、__________、__________。
习题(3)图(4) 习题(4)图所示体系的多余约束个数为___________。
习题(4)图(5) 习题(5)图所示体系的多余约束个数为___________。
习题(5)图(6) 习题(6)图所示体系为_________体系，有_________个多余约束。
习题(6)图(7) 习题(7)图所示体系为_________体系，有_________个多余约束。
结构力学第二章 平面体系的几何组成分析
不完全铰节点 1个单铰
13/73
2-1 几何构造分析的几个概念
四、约束 两个互不相连的刚片，若用刚结点连接， 则两者被连为一体成为一个刚片，自由 度由6减少为3。 一个单刚结点相当于3个约束。 单刚结点
三个互不相连的刚片，若用刚结点连接， 自由度由9减少为3。
由此类推:
复刚节点
连接 n 个刚片的复刚结点，它相当于n－1 个单刚结点或3(n－ 1)个约束。
A A
1 B
2 C B
1
3
2 C
B 1
A 2
C
几何可变 几何不变 有多余约束
几何不变 无多余约束
规律1 一个刚片与一个点用两根链杆相连，且三个铰不在同一 直线上，则组成几何不变的整体，并且没有多余约束。
23/73
2-2 平面几何不变体系的组成规律
二、两个刚片之间的联结方式
A 2 B I 3 C
A II B I 3 C
16/73
2-1 几何构造分析的几个概念
六、瞬变体系
B 1
I II A
2
I
C
A
II
1 B
2 C
两根链杆彼此共线 1、从微小运动的角度看，这是一个可变体系。 左图两圆弧相切，A点可作微小运动； 右图两圆弧相交，A点被完全固定。
17/73
2-1 几何构造分析的几个概念
六、瞬变体系
B 1
I II A
2
I A 1 B C 2 D
在体系运动的过程中，瞬铰的位臵随之变 化。 用瞬铰替换对应的两个链杆约束，这种约 束的等效变换只适用于瞬时微小运动。
20/73
2-1 几何构造分析的几个概念
八、无穷远处的瞬铰
平面体系的几何组成分析

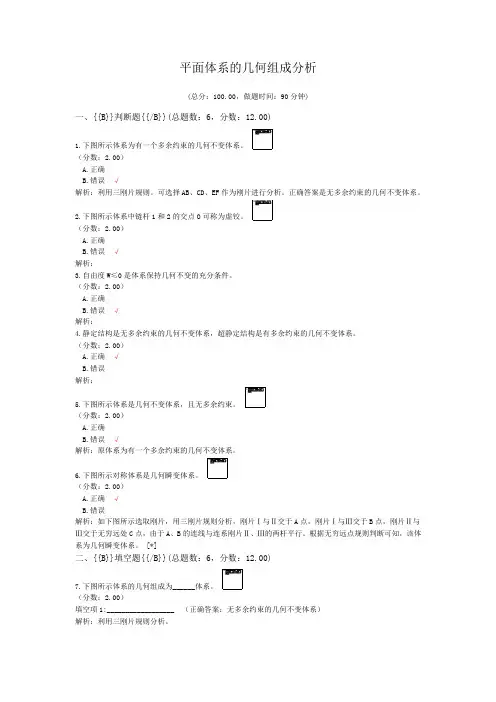

平面体系的几何组成分析(总分：100.00，做题时间：90分钟)一、{{B}}判断题{{/B}}(总题数：6，分数：12.00)1.下图所示体系为有一个多余约束的几何不变体系。
（分数：2.00）A.正确B.错误√解析：利用三刚片规则。
可选择AB、CD、EF作为刚片进行分析。
正确答案是无多余约束的几何不变体系。
2.下图所示体系中链杆1和2的交点O可称为虚铰。
（分数：2.00）A.正确B.错误√解析：3.自由度W≤0是体系保持几何不变的充分条件。
（分数：2.00）A.正确B.错误√解析：4.静定结构是无多余约束的几何不变体系，超静定结构是有多余约束的几何不变体系。
（分数：2.00）A.正确√B.错误解析：5.下图所示体系是几何不变体系，且无多余约束。
（分数：2.00）A.正确B.错误√解析：原体系为有一个多余约束的几何不变体系。
6.下图所示对称体系是几何瞬变体系。
（分数：2.00）A.正确√B.错误解析：如下图所示选取刚片，用三刚片规则分析，刚片Ⅰ与Ⅱ交于A点，刚片Ⅰ与Ⅲ交于B点，刚片Ⅱ与Ⅲ交于无穷远处C点，由于A、B的连线与连系刚片Ⅱ、Ⅲ的两杆平行。
根据无穷远点规则判断可知，该体系为几何瞬变体系。
[*]二、{{B}}填空题{{/B}}(总题数：6，分数：12.00)7.下图所示体系的几何组成为______体系。
（分数：2.00）填空项1:__________________ （正确答案：无多余约束的几何不变体系）解析：利用三刚片规则分析。
8.下图所示体系的几何组成为______，______。
（分数：2.00）填空项1:__________________ （正确答案：几何不变体系，无多余约束）解析：先选择基础为一个刚片，然后按“双藤摸瓜”方法找到另外两个刚片。
9.下图所示体系为几何______体系，多余约束数为______个。
（分数：2.00）填空项1:__________________ （正确答案：不变，1）解析：利用三刚片规则分析。
第2章几何组成分析
6、刚片的等效代换：在不改变刚片与周围的连结方式 的前提下，可以改变它的大小、形状及内部组成。即用一个 等效（与外部连结等效）刚片代替它。
有一个多余约束的几何不变体系
Ⅰ Ⅱ Ⅰ
Ⅱ
Ⅲ
Ⅲ
两个刚片用三根平行不等长的链杆相连，几何瞬变体系
体系是无多余约束的几何不变体系
三、进一步举例
例题1
结论:
无多余约束的几何不变体系
A
A
相交在∞点
6 多余约束与必要约束 不减少体系自由度的约束称为多余约束。反之为必要约束。
▽注意：多余约束不改变体系的自由度，但将影响结构的受力与Байду номын сангаас形。
几何组成分析
二、 几何不变体系的基本组成规则
1、两个刚片之间的联结（规则一）： 两个刚片上用一个铰和一根不通过此铰的一根链杆相连结，形成无 多余约束的几何不变体系（或：两个刚片上用三根不交于一点、也不 全平行的三根链杆相连结 ，形成无多余约束的几何不变体系）。
几何组成分析
2.4 几何组成分析举例
一、思路 1可先考察体系的计算自由度，若W0，则体系为几 何可变，不必进行几何组成分析；若W<0，则应进行几何 组成分析（辅助）。 2若体系可视为两个或三个刚片时，则直接应用三规则 分析。 3若体系不能直接视为两个或三个刚片时，可先把其中 已分析出的几何不变部分视为一个刚片或撤去“二元体”， 使原体系简化。
一、几何可变体系 一般无静力解答。
实饺
虚饺
三饺共线 （瞬变）
几何组成分析 3、一个刚片与一个结点之间的联结（规则三）： 在刚片上用两根不在一条直线上的链杆联结出一个结点，形成 无多余约束的几何不变体系（或：在一个刚片上增加二元体）。
《结构力学》课后习题答案 重庆大学出版社
第1章绪论（无习题）第2章平面体系的几何组成分析习题解答习题2.1是非判断题(1) 若平面体系的实际自由度为零，则该体系一定为几何不变体系。
( ) (2) 若平面体系的计算自由度W=0，则该体系一定为无多余约束的几何不变体系。
( ) (3) 若平面体系的计算自由度W＜0，则该体系为有多余约束的几何不变体系。
( ) (4) 由三个铰两两相连的三刚片组成几何不变体系且无多余约束。
( ) (5) 习题2.1(5) 图所示体系去掉二元体CEF后，剩余部分为简支刚架，所以原体系为无多余约束的几何不变体系。
( ) AE CFBD 习题2.1(5)图(6) 习题2.1(6)(a)图所示体系去掉二元体ABC后，成为习题2.1(6) (b)图，故原体系是几何可变体系。
( ) (7) 习题2.1(6)(a)图所示体系去掉二元体EDF后，成为习题2.1(6) (c)图，故原体系是几何可变体系。
( ) B EF DAC(a)(b)(c) 习题 2.1(6)图【解】（1）正确。
（2）错误。
是使体系成为几何不变的必要条件而非充分条件。
（3）错误。
（4）错误。
只有当三个铰不共线时，该题的结论才是正确的。
（5）错误。
CEF不是二元体。
（6）错误。
ABC不是二元体。
（7）错误。
EDF不是二元体。
习题2.2填空(1) 习题2.2(1)图所示体系为_________体系。
习题2.2(1)图 (2) 习题2.2(2)图所示体系为__________体系。
习题 2-2(2)图(3) 习题 2.2(3)图所示4个体系的多余约束数目分别为_______、________、__________、__________。
习题 2.2(3)图 (4) 习题2.2(4)图所示体系的多余约束个数为___________。
习题 2.2(4)图 (5) 习题2.2(5)图所示体系的多余约束个数为___________。
习题 2.2(5)图 (6) 习题2.2(6)图所示体系为_________体系，有_________个多余约束。
平面杆件体系的几何组成分析典型例题(附详细解题过程)
平面杆件体系的几何组成分析典型例题【例1】对如图1(a)示体系作几何组成分析。
图1【解】（1）对如图1(a)所示体系依次拆除二元体后如图1(b)所示。
（2）选取三个刚片Ⅰ、Ⅱ、Ⅲ，它们由三个虚铰O1、O2、O3两两相连，其中虚铰O1、O3的连线与形成无穷远虚铰O2的两平行链杆不平行。
（3）结论：无多余约束的几何不变体系。
【例2】对如图2(a)所示体系作几何组成分析。
图2【解】（1）根据二元体规则先将结点G固定在基础上，选扩大的基础作为刚片Ⅰ，如图2-(b)所示。
（2）选折杆AF为刚片Ⅱ，两刚片由三根链杆（DE、FG及A处支座链杆）相连，且不交于一点也不互相平行，满足两刚片规则。
（3）结论：无多余约束的几何不变体系。
【例3】对如图3(a)所示体系作几何组成分析。
图3【解】（1）对如图3(a)所示体系依次拆除二元体后如图3(b)所示。
（2）选取三个刚片Ⅰ、Ⅱ、Ⅲ，它们由三个铰O1、O2、O3两两相连，其中铰O1、O2的连线与形成无穷远虚铰O3的两平行链杆不平行。
（3）结论：无多余约束的几何不变体系。
【例4】对如图4所示体系作几何组成分析。
图4【解】对如图4(a)体系进行几何组成分析如下：（1）选取如图4(a)所示的两个刚片Ⅰ、Ⅱ，它们由三根链杆AC、EF及BD相连，且这三根链杆不交于一点也不互相平行，满足两刚片规则，因此上部体系是没有多余约束的几何不变部分。
（2）上部体系与基础间由四根支座链杆相连接。
（3）结论：有一个多余约束的几何不变体系（四根支座链杆中任一根均可看作多余约束）。
对如图4(b)体系进行几何组成分析如下：（1）先根据两刚片规则将杆123及结点7固定在基础上，再根据二元体规则依次固定结点4、5，扩大的基础刚片即刚片Ⅰ。
（2）固定结点6时，由于结点5、6、7共线，结论：几何瞬变体系。
【例5】对如图5(a)所示体系作几何组成分析。
图5【解】选取三个刚片Ⅰ、Ⅱ、Ⅲ，如图5(b)所示，它们由三个铰O1、O2、O3两两相连，其中铰O1、O2的连线与形成无穷远虚铰O3的两平行杆不平行。
【经典】第2、3、4章习题答案 习题答案
第2章 平面体系的几何构造分析习 题2-2 试求出图示体系的计算自由度，并分析体系的几何构造。
(a )(ⅠⅡ)(ⅠⅢ)舜变体系ⅠⅡⅢ(b)W=5×3 - 4×2 – 6=1>0几何可变(c)有一个多余约束的几何不变体系(d)W=3×3 - 2×2 – 4=1>0可变体系2-3 试分析图示体系的几何构造。
(a)(ⅡⅢ) (b)Ⅲ几何不变2-4 试分析图示体系的几何构造。
(a)几何不变(b)（ⅠⅢ）（ⅡⅢ）几何不变(d)W=4×3 -3×2 -5=1>0几何可变体系Ⅲ（ⅠⅢ）有一个多余约束的几何不变体(e)（ⅠⅢ）（ⅡⅢ）（ⅠⅡ）舜变体系(f)（ⅠⅢ）（ⅡⅢ）无多余约束内部几何不变(g)(h)二元体W=3×8 - 9×2 – 7= -1, 有1个多余约束2-5 试从两种不同的角度分析图示体系的几何构造。
(a)（ⅠⅢ）ⅠⅡⅢ（ⅠⅡ）（ⅡⅢ）舜变体系(b)Ⅲ（ⅡⅢ）（ⅠⅢ）第3章 静定结构习 题3-2 试作图示多跨静定梁的弯矩图和剪力图。
(a)2P F a 2P F aaa aaa4P F Ｑ34P F 2P F(b)2020Q10/326/310(c)2m6m2m4m2m3m2m2m3m3m4m18060(d)7.5514482.524MQ3-3 试作图示刚架的内力图。
(a)3m2m2m2mA2m 2m2m2m4kN ·m6m1k N /m2kN CB242018616MQ18(b)30303011010QM 210(c)6m10kN3m3m 40kN ·mABC D 3m3m45MQ(d)444444/32MQN(e)6m2m 2m4m4m4481``(f)222220M3-4 试找出下列各弯矩图形的错误之处，并加以改正。
(a)2m3m4mF P (b)(c)(d)(e)(f)F3-5 试按图示梁的BC 跨跨中截面的弯矩与截面B 和C 的弯矩绝对值都相等的条件，确定E 、F 两铰的位置。
02-2结构力学第二章 平面体系的几何组成分析-作业答案汇总
38 3 2 29 3 3
3个单铰结点, 3个折算为2个单铰结点的复铰结点
支杆
b3
11/73
(II III) 刚片II
(I II)
刚片III
几何不变且无多余约束
j9 单链杆：12根 复链杆：2根 折算为6根单链杆
W 2 j b 29 12 6 0
5/73
【作业1】分析图示体系的几何构造
图3
【作业1】分析图示体系的几何构造
图4
先考察如图所示结构
∞(II III)
9/73
【作业2】求图示系统的计算自由度
刚片 m 1 单刚结点 g 4 铰结点 h 0 支杆 b 3
内部无多余约束刚片
W 3m 3g 2h b
31 3 4 3 12
10/73
【作业2】求图示系统的计算自由度
刚片 m 8
单刚结点 g 2
W 3m 3g 2h b
铰结点 h 9
刚片 m 14 单铰链结点 h 18
刚片II
刚片III
(I II)
(I III) 刚片I
瞬变体系
其中折算为2个单铰结点的 复铰结点有6个
∞(II III)
其中折算为3个单铰结点的 复铰结点有2个 单刚结点 2个 g 2 和基础相连的支杆 0个 b 0
W 3m 3g 2h b
314 3 2 218 0
∞(II III)
刚片II (I II) (I III) 刚片III
刚片I
几何不变且无多余约束
(I II) 刚片II (I III) 刚片III
刚片I
几何不变且无多余约束
7/73
【作业2】求图示系统的计算自由度
图1 并进行几何构造分析
结构力学(二),随堂练习2020秋华工答案
结构力学(二),随堂练习2020秋华工答案结构力学（二）第一章绪论第二章平面体系的机动分析1.(判断题)瞬变体系的计算自由度可能小于。
（）答题：对.错.（已提交）参考答案：√问题解析：2.(单选题)计算自由度W是有意义的，若W＞，则表示体系。
A.几何常变B.几何瞬变C.几何不变D.几何可变答题：A. B. C. D.（已提交）参考答案：A问题解析：3.(判断题)图示体系为无多余约束的几何不变体系。
（）答题：对.错.（已提交）参考答案：√问题解析：4.(单选题)图示体系的几何组成为。
A.几何不变，无多余约束B.几何不变，有一个多余约束C.瞬变体系D.几何不变，有2个多余约束答题：A. B. C. D.（已提交）参考答案：B问题解析：5.(单项选择题)图示体系为。
A.几何常变体系B.无多余约束的几何不变体系C.瞬变体系D.有多余联系的几何不变体系答题：A. B. C. D.（已提交）参考答案：C问题解析：6.(单选题)图示体系为。
A.几何常变体系B.无多余约束的几何不变体系C.瞬变体系D.有多余联系的几何不变体系答题：A. B. C. D.（已提交）参考答案：C问题解析：7.(判别题)若体系计算自在度W≤0，则该体系几何不变。
（）答题：对.错.（已提交）参考答案：×问题剖析：8.(判断题)下图的体系为几何不变体系。
（）答题：对.错.（已提交）参考答案：×问题剖析：9.(单选题)图示体系为。
A.几何常变体系B.无多余束缚的几何不变体系C.瞬变体系D.有多余联系的几何不变体系答题：A. B. C. D.（已提交）参考答案：B问题解析：10.(单项选择题)下列图所示正六边形体系为。
A.几何常变体系B.无多余束缚的几何不变体系C.瞬变体系D.有多余联系的几何不变体系答题：A. B. C. D.（已提交）参考答案：C问题剖析：11.(判别题)静定布局能够是瞬变体系。
（）答题：对.错.（已提交）参考答案：×问题解析：12.(判断题)静定结构可以通过静力平衡方程求出结构所有的内力。
结构力学-平面体系的几何组成分析知识重点及习题解析
《结构力学》平面体系的几何组成分析知识重点及习题解析一、基本概念1.1、几何不变体系若不考虑材料变形，在任意荷载作用下几何形状和位置均能保持不变的体系。
1.2、几何可变体系即使不考虑材料变形，在很小的荷载作用下，也会发生机械运动而不能保持原有几何形状和位置的体系。
1.3、瞬变体系原可发生形状或位置的改变，但经微小位移后即转化为几何不变的体系。
1.4、刚片平面杆件体系中的几何不变的部分，也可以是一根杆件或大地等。
1.5、虚铰连接两个刚片的两根链杆的作用相当于在其交点处的一个单铰，不过这个铰的位置随着链杆的转动而改变，这种铰称为虚铰。
1.6、自由度物体运动时可以独立变化的几何参数的数目，也即确定物体位置所需的独立坐标数目。
1.7、约束减少自由度的装置，称为联系或约束。
1.8、必要约束能改变体系自由度的约束，也即使体系成为几何不变而必须的约束。
1.9、多余约束不能减少体系自由度的约束。
1.10、计算自由度并非体系的真实自由度，而是体系的自由度数目减约束数目。
计算公式如下：W=3m-（2h+r）式中W一计算自由度；m一刚片数；h—单铰数，连接n个杆件的复铰相当于n-1个单铰；r—支座链杆数。
对于铰结链杆体系，还可用如下公式计算：W=2j-（b+r）式中j一结点数；b一杆件数二、几何不变体系的基本组成规则2.1、三刚片规则三个刚片用不在不同一条直线上的三个单铰两两铰连，组成的体系是几何不变的。
2.2、二刚片规则两个刚片用一个铰和一根不通过此铰的链杆相连，为几何不变体系；或者两个刚片用三根不全平行也不交于同一点的链杆相连，为几何不变体系。
2.3、二元体规则在一个体系上增加或拆除二元体，不会改变原有体系的几何构造性质。
三、几何构造与静定性的关系所谓体系的静定性，是指体系在任意荷载作用下的全部反力和内力是否可以根据静力平衡条件确定。
静定结构的几何构造特征是几何不变且无多余约束，而有多余约束的几何不变体系则是超静定结构。
《结构力学》习题解答(内含解答图)
解：杆AB由固定支撑与基础联结形成一体，此外，杆AB又用链杆1再与基础联结，故链杆1为多余约束；将此部分取为刚片，杆CD取为刚片，则两刚片用个BC、链杆2、链杆3三根不平行也不交于一点相连，组成几何不变体。所以，体系是具有一个多余约束的几何不变体系。
习题2-4试对图示体系进行几何组成分析。
习题2-8试对图示体系进行几何为了便于分析，对图中的链杆和刚片进行编号，分析过程见图2-21(b)。首先去掉二元体NMI、JNI，然后分析剩余部分。杆AD由固定支撑与基础联结形成一体，构成几何不变体，在此基础上增加二元体DEB、EFC、EHF形成刚片Ⅰ（注意固定铰支座与铰相同）；铰结△GIJ为刚片Ⅱ；刚片I与刚片Ⅱ之间用不交于一点的杆DI、杆GI、杆HJ相连，组成几何不变体。
另外，该题也可用二元体概念求解，即杆AB由固定支撑与基础联结形成一体后，把杆BC和链杆1作为二元体，由规则三，组成几何不变体；再将杆CD和链杆2作为二元体，组成几何不变体，而链杆3为多余约束。
习题2-5试对图示体系进行几何组成分析。
习题2-5图习题2-5解答图
解：地基为刚片I，折杆BCD为刚片Ⅱ(注意曲杆BC与CD在C点刚性联结)，刚片I与刚片Ⅱ之间用不交于一点的链杆1和杆AB、杆ED相连，组成几何不变体，而曲杆AB和ED的联结方式为图（b）中的虚线。
习题2-12图习题2-12解答图
习题2-13试对图示体系进行几何组成分析。
习题2-13图习题2-13解答图
解：将原图结点进行编号，并将支座6换为单铰，如图（b）。取基础为刚片Ⅰ，△134为刚片Ⅱ，△235为刚片Ⅲ，由规则一知，三刚片用三个不共线的铰联结组成几何不变体。在此基础上增加二元体674、785，而杆38看作多余约束。杆910由铰联结着链杆10，可看作二元体，则整个体系为有一个多余约束的几何不变体系。
几何组成分析习题答案
几何组成分析答案
3.图中链杆1和2的交点O 可视为虚铰。
( )
O
答案 (X)
4.图示体系按三刚片法则分析，三铰共线，故为几何瞬变体系。
( )
答案 ( X )
5.图示体系为几何不变有多余约束。
( )
答案 ( √ )
6.图示体系为几何瞬变。
( )
答案 ( X )
答案 ( X )
8.几何可变体系在任何荷载作用下都不能平衡。
( ) 答案 ( X )
9.三个刚片由三个铰相联的体系一定是静定结构。
( ) 答案 ( X )
10.无多余约束的体系一定是静定结构。
( )
答案 ( X )
二、选择题
1.三个刚片用三个铰两两相互联结而成的体系是：
a．几何不变；
b．几何常变；
c．几何瞬变；
d．几何不变几何常变或几何瞬变。
( ) 答案 ( d )
2.联结三个刚片的铰结点，相当的约束个数为：
a．2个；
b．3个；
c．4个；
d．5个。
( )
答案 (c)
3.两个刚片，用三根链杆联结而成的体系是：
a．几何常变；
b．几何不变；
c．几何瞬变；
d．几何不变或几何常变或几何瞬变。
( ) 答案 (d)
4.图示体系是：
a．几何瞬变有多余约束；
b．几何不变；
c．几何常变；
d．几何瞬变无多余约束。
( )
答案(a)。
第2章 平面体系的几何组成分析(组成规律)
固定一点
7
• 从基础出发，由近及远，由小到大
固定一刚片
主从结构
固定两刚片
8
• 刚片出发，由内及外，内外联合形成整体体系。
若上部体系和基础由不交 于一点的三杆相连，可去 掉基础只分析上部体系
9
• 从规律出发，由内及外，内外联合形成整体体系。
利用虚铰
铰杆代替
等效代换：在不改变钢片与周围的连接方式的 前提下，可以改变它的大小、形状及内部组成。 即用一个等效（与外部连结等效）钢片代替它
四杆不平行 不变
平行且等长 常变
平行不等长 瞬变
18
三个虚铰在无穷远
三个虚铰在无穷远：体系 为可变（三点交在无穷远 的一条直线上）
彼此等长 常变
彼此不等长 瞬变
19
几种常用的分析方法
1.有一基本钢片开始，逐步增加二元体，扩大钢片的范围， 将体系归结为两个钢片或三个钢片相连，再用规则判定。 2.由基础开始逐件组装。 3.去掉二元体，将体系化简单，然后再分析。 4.如上部体系与基础用满足要求的三个约束相连时，可去掉 基础，只分析上部。 5.当体系杆件数较多时，将钢片选得分散些，用链杆组成的 虚铰相连，而不用单铰相连。 6.钢片的等效代换：在不改变钢片与周围的连接方式的前提 下，可以改变它的大小、形状及内部组成。即用一个等效 （与外部连结等效）钢片代替它。
10
例
1,2
. .
1,3 2,3
. 2,3
1,3
几何瞬变体系
1,2
11
例: 对图示体系作几何组成分析
I
II
III
解: 三刚片三铰相连,三铰不共线,所以该体系为无 多余约束的几何不变体系.
(完整版)几何组成分析习题及答案
题15．7试对图示体系进行几何组成分析。
解 (1)计算自由度。
体系的自由度为W- 2j -6-r=2×8-9-7=0(2)几何组成分析。
首先把三角形ACD和BCE分别看做刚片I和刚片Ⅱ，把基础看做刚片I，则三个刚片用不共线的三个铰A、B、C分别两两相联，组成一个大的刚片。
在这个大的刚片上依次增加二元体12、DGF、CHG、EIH、IJ3。
最后得知整个体系为几何不变，且无多余约束。
题15.8试对图示体系进行几何组成分析。
解 (1)计算自由度。
体系的自由度为W- 3m - 2h -r=3×6-2×7—4=0(2)几何组成分析。
刚片AF和AB由不共线的单铰A以及链杆DH相联，构成刚片I，同理可把BICEG部分看做刚片Ⅱ，把基础以及二元体12、34看作刚片I，则刚片I、Ⅱ、Ⅲ由不共线的三个铰F、B、G两两相联，构成几何不变体系，且无多余约束。
题15.9试对图示体系进行几何组成分析。
解 (1)计算自由度。
体系的自由度为W- 3m - 2h -r=3×14 -2×19 -4一O(2)几何组成分析。
在刚片HD上依次增加二元体DCJ、CBI、BAH构成刚片I，同理可把DMG部分看做刚片Ⅱ，把基础看做刚片I，则刚片I、Ⅱ、Ⅲ由不共线的单铰D，虚铰N、O 相联，构成几何不变体系，且无多余约束。
题15.10试对图示体系进行几何组成分析。
解 (1)计算自由度。
体系的自由度为W-2j—b-r=2×7—11-3一O(2)几何组成分析。
由于AFG部分由基础简支，所以可只分析AFG部分。
可去掉二元体BAC只分析BFGC部分。
把三角形BDF、CEG分别看做附片I和I，刚片I和I由三根平行的链杆相联，因而整个体系为瞬变。
题15.11试对图示体系进行几何组成分析。
解 (1)计算自由度。
体系的自由度为W- 2j -6-r=2×9-13—5一O(2)几何组成分析。
首先在基础上依次增加二元体12、AE3、AFE、ABF、FI4，成一个大的刚片I。
第2章 平面体系的几何组成分析习题解答
第2章 平面体系的几何组成分析习题解答习题2.3 对习题2.3图所示各体系进行几何组成分析。
(a)(b)由铰A 和支杆①相联组成几何不变的部分；再与刚片BC 由铰B 和支杆②相联，故原体系几何不变且无多余约束。
习题解2.3(a)图（2）刚片Ⅰ、Ⅱ、Ⅲ由不共线三铰A 、B 、（Ⅰ，Ⅲ）两两相联，组成几何不变的部分，如习题解 2.3(b)图所示。
在此部分上添加二元体C-D-E ，故原体系几何不变且无多余约束。
习题解2.3(b)图 习题解2.3(c)图习题解2.3(d)图（5）如习题解2.3(e)图所示，刚片Ⅰ、Ⅱ、Ⅲ组成几何不变且无多余约束的体系，为一个大刚片；该大刚片与地基之间由平行的三根杆①、②、③相联，故原体系几何瞬变。
习题解2.3(e)图（6）如习题解2.3(f)图所示，由三刚片规则可知，刚片Ⅰ、Ⅱ及地基组成几何不变且无多余约束的体系，设为扩大的地基。
刚片ABC 与扩大的地基由杆①和铰C 相联；刚片CD 与扩大的地基由杆②和铰C 相联。
故原体系几何不变且无多余约束。
Ⅱ习题解2.3(f)图（7）如习题解2.3(g)图所示，上部体系与地面之间只有3根支杆相联，可以仅分析上部体系。
去掉二元体1，刚片Ⅰ、Ⅱ由铰A和不过铰A的链杆①相联，故原体系几何不变且无多余约束。
习题解2.3(g)图（8）只分析上部体系，如习题解2.3(h)图所示。
去掉二元体1、2，刚片Ⅰ、Ⅱ由4根链杆①、②、③和④相联，多余一约束。
故原体系几何不变且有一个多余约束。
习题解2.3(h)图（9）刚片Ⅰ、Ⅱ、Ⅲ由不共线三铰A、B、C组成无多余约束的几何不变部分，该部分再与地基由共点三支杆①、②、③相联，故原体系为几何瞬变体系，如习题解2.3(i)图所示。
习题解2.3(i)图（10）刚片Ⅰ、Ⅱ、Ⅲ由共线三铰两两相连，故体系几何瞬变，如习题解2-3(j)图所示。
ⅠⅢ( , )( , )ⅢⅡ习题解2.3(j)图（11）该铰接体系中，结点数j=8，链杆（含支杆）数b=15 ，则计算自由度2281510W j b=-=⨯-=>故体系几何常变。
【经典】第2、3、4章习题答案 习题答案
第2章 平面体系的几何构造分析习 题2-2 试求出图示体系的计算自由度，并分析体系的几何构造。
(a )(ⅠⅡ)(ⅠⅢ)舜变体系ⅠⅡⅢ(b)W=5×3 - 4×2 – 6=1>0几何可变(c)有一个多余约束的几何不变体系(d)W=3×3 - 2×2 – 4=1>0可变体系2-3 试分析图示体系的几何构造。
(a)(ⅡⅢ) (b)Ⅲ几何不变2-4 试分析图示体系的几何构造。
(a)几何不变(b)（ⅠⅢ）（ⅡⅢ）几何不变(d)W=4×3 -3×2 -5=1>0几何可变体系Ⅲ（ⅠⅢ）有一个多余约束的几何不变体(e)（ⅠⅢ）（ⅡⅢ）（ⅠⅡ）舜变体系(f)（ⅠⅢ）（ⅡⅢ）无多余约束内部几何不变(g)(h)二元体W=3×8 - 9×2 – 7= -1, 有1个多余约束2-5 试从两种不同的角度分析图示体系的几何构造。
(a)（ⅠⅢ）ⅠⅡⅢ（ⅠⅡ）（ⅡⅢ）舜变体系(b)Ⅲ（ⅡⅢ）（ⅠⅢ）第3章 静定结构习 题3-2 试作图示多跨静定梁的弯矩图和剪力图。
(a)2P F a 2P F aaa aaa4P F Ｑ34P F 2P F(b)2020Q10/326/310(c)2m6m2m4m2m3m2m2m3m3m4m18060(d)7.5514482.524MQ3-3 试作图示刚架的内力图。
(a)3m2m2m2mA2m 2m2m2m4kN ·m6m1k N /m2kN CB242018616MQ18(b)30303011010QM 210(c)6m10kN3m3m 40kN ·mABC D 3m3m45MQ(d)444444/32MQN(e)6m2m 2m4m4m4481``(f)222220M3-4 试找出下列各弯矩图形的错误之处，并加以改正。
(a)2m3m4mF P (b)(c)(d)(e)(f)F3-5 试按图示梁的BC 跨跨中截面的弯矩与截面B 和C 的弯矩绝对值都相等的条件，确定E 、F 两铰的位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第2章 平面体系的几何组成分析习题解答
习题2.3 对习题2.3图所示各体系进行几何组成分析。
(a)
(b)
由铰A 和支杆①相联组成几何不变的部分；再与刚片BC 由铰B 和支杆②相联，故原体系几何不变且无多余约
束。
习题解2.3(a)图
（2）刚片Ⅰ、Ⅱ、Ⅲ由不共线三铰A 、B 、（Ⅰ，Ⅲ）两两相联，组成几何不变的部分，如习题解 2.3(b)图所示。
在此部分上添加二元体C-D-E ，故原体系几何不变且无多余约束。
习题解2.3(b)图 习题解2.3(c)图
习题解2.3(d)图
（5）如习题解2.3(e)图所示，刚片Ⅰ、Ⅱ、Ⅲ组成几何不变且无多余约束的体系，为一个大刚片；该大刚片与地基之间由平行的三根杆①、②、③相联，故原体系几何瞬变。
习题解2.3(e)图
（6）如习题解2.3(f)图所示，由三刚片规则可知，刚片Ⅰ、Ⅱ及地基组成几何不变且无多余约束的体系，设为扩大的地基。
刚片ABC 与扩大的地基由杆①和铰C 相联；刚片CD 与扩大的地基由杆②和铰C 相联。
故原体系几何不变且无多余约束。
Ⅱ
习题解2.3(f)图
（7）如习题解2.3(g)图所示，上部体系与地面之间只有3根支杆相联，可以仅分析上部体系。
去掉二元体1，刚片Ⅰ、Ⅱ由铰A和不过铰A的链杆①相联，故原体系几何不变且无多余约束。
习题解2.3(g)图
（8）只分析上部体系，如习题解2.3(h)图所示。
去掉二元体1、2，刚片Ⅰ、Ⅱ由4根链杆①、②、③和④相联，多余一约束。
故原体系几何不变且有一个多余约束。
习题解2.3(h)图
（9）刚片Ⅰ、Ⅱ、Ⅲ由不共线三铰A、B、C组成无多余约束的几何不变部分，该部分再与地基由共点三支杆①、②、③相联，故原体系为几何瞬变体系，如习题解2.3(i)图所示。
习题解2.3(i)图
（10）刚片Ⅰ、Ⅱ、Ⅲ由共线三铰两两相连，故体系几何瞬变，如习题解2-3(j)图所示。
ⅠⅢ
( , )
( , )
Ⅲ
Ⅱ
习题解2.3(j)图
（11）该铰接体系中，结点数j=8，链杆（含支杆）数b=15 ，则计算自由度
2281510
W j b
=-=⨯-=>
故体系几何常变。
（12）本题中，可将地基视作一根连接刚片Ⅰ和Ⅱ的链杆。
刚片Ⅰ、Ⅱ、Ⅲ由共线的三个铰两两相联，如习题解2.3(l)图所示。
故原体系几何瞬变。
( , )
Ⅱ
习题解2.3(l)图。
