大学物理实验实验报告——示波器的使用
示波器的实验报告(共7篇)
篇一：电子示波器实验报告一、名称：电子示波器的使用二、目的：2．学会使用常用信号发生器；掌握用示波器观察电信号波形的方法。
3．学会用示波器测量电信号电压、周期和频率等电参量。
三、器材：2、ee1641b型函数信号发生器/计数器。
四、原理：1、示波器的基本结构：y输入外触发x输入 2、示波管（crt）结构简介：3、电子放大系统：竖直放大器、水平放大器（2）触发电路：形成触发信号。
#内触发方式时，触发信号由被测信号产生，满足同步要求。
#外触发方式时，触发信号由外部输入信号产生。
5、波形显示原理：只在竖直偏转板上加正弦电压的情形示波器显示正弦波原理只在水平偏转板上加一锯齿波电压的情形五、步骤：1、熟悉示波器的信号发声器面板各旋钮的作用，并将各开关置于指定位3、将信号发生器输出的频率为500hz和1000hz的正弦信号接入示波器，通过调整相应的灵敏度开关和扫描速度选择开关，使波形不超出屏幕范围，显示2~3个周期的波形。
4、将time/div顺时针旋到底至"x-y"位置，分别调节y1通道和y2六、记录：七、预习思考：1、示波器上观察到的正弦波形和李萨如图形实际上分别是哪两个波形的合成？答：正弦波形：是两组磁场使电子受力改变运动状态，然后将不同电子打到荧光屏上不同的位置而形成的；2、用示波器观察待测信号波形和用示波器观察李萨如图形时，示波器的工作方式有什么不同？3、当开启示波器的电源开关后，在屏上长时间不出现扫描线或点时，应如何调节各旋钮？八、操作后思考题1、如果y轴信号的频率?x比x轴信号的频率?y大很多，示波器上看到什么情形？相反又会看到什么情形？答：因为 ?y / ?x=nx / ny ,当?x /?y=1:1时，示波器上是一个圆柱，当?x /?y=2:1时，示波器上是一个横向的8，当?x /?y=3:1时，示波器上是三个横向的圆。
所以?y如果越大的话，横向圆的数量就越多。
篇二：示波器的原理与使用实验报告大连理工大学大学物理实验报告院（系）材料学院专业材料物理班级 0705 姓名童凌炜学号 200767025 实验台号实验时间 2008 年 11 月 18 日，第13周，星期二第 5-6 节实验名称示波器的原理与使用教师评语实验目的与要求：（1）了解示波器的工作原理（2）学习使用示波器观察各种信号波形（3）用示波器测量信号的电压、频率和相位差主要仪器设备：yb4320g 双踪示波器， ee1641b型函数信号发生器实验原理和内容： 1. 示波器基本结构电子枪的作用是释放并加速电子束。
最新大学物理实验——示波器的使用实验报告.
最新大学物理实验——示波器的使用实验报告.实验目的：1. 熟悉示波器的基本结构和工作原理。
2. 掌握使用示波器观察和分析不同类型电信号的方法。
3. 学习测量电信号的基本参数，如幅度、周期、频率和相位差。
实验仪器：1. 示波器（型号：DSO-XXXXX）2. 函数信号发生器3. 电阻、电容等基本电子元件4. 电烙铁及焊接工具5. 电源实验步骤：1. 首先，将示波器接通电源，并进行预热。
2. 打开函数信号发生器，设置所需的频率和幅度，产生标准电信号。
3. 使用探头将函数信号发生器的输出连接到示波器的输入端。
4. 调整示波器的垂直和水平控制钮，使屏幕上显示清晰的波形。
5. 观察并记录波形的幅度和周期，使用示波器的内置测量工具计算信号的频率。
6. 改变函数信号发生器的输出频率和幅度，重复步骤4和5，观察不同参数下的波形变化。
7. 通过串联和并联电阻、电容等元件，生成复杂的电路，观察示波器上显示的波形变化。
8. 实验结束后，关闭所有设备并断开连接。
实验数据与分析：1. 记录不同频率和幅度下的波形图像，并列出测量到的信号参数。
2. 分析波形的变化趋势，如频率增加时波形的变化，幅度变化对波形的影响。
3. 讨论可能出现的误差源，例如探头的接地问题、示波器的校准误差等。
实验结论：通过本次实验，我们成功地使用示波器观察并分析了不同电信号的特性。
我们了解了示波器的基本操作方法，并能够准确地测量电信号的基本参数。
此外，我们还学习了如何通过改变电路参数来观察波形的变化，这将对我们未来在电子实验和研究中起到重要的帮助作用。
大学物理实验示波器的使用实验报告
大学物理实验示波器的使用实验报告大学物理实验示波器的使用实验报告引言：示波器是物理实验中常用的仪器之一，它能够将电信号转化为视觉信号，帮助我们观察和分析电信号的特性。
本实验旨在通过使用示波器，掌握其基本操作和原理，并进一步了解电信号的特性和测量方法。
实验目的：1. 熟悉示波器的基本结构和操作方法；2. 学会使用示波器观察和测量不同类型的电信号；3. 掌握示波器的测量误差分析方法。
实验仪器和材料：1. 示波器；2. 信号发生器；3. 电阻、电容等元器件。
实验原理：示波器是一种能够显示电信号波形的仪器，其基本原理是将电信号转化为可视化的波形。
示波器主要由垂直放大器、水平放大器、时间基准、触发电路和显示屏等组成。
实验步骤：1. 将示波器与信号发生器连接，调节信号发生器的频率和幅度，使其输出一个正弦波信号。
2. 打开示波器电源，调节垂直放大器和水平放大器的增益和偏移量，使波形在显示屏上合适地显示。
3. 调节时间基准，使波形在水平方向上适当延展或压缩。
4. 调节触发电路，使波形在显示屏上稳定显示。
实验结果：通过实验，我们成功地观察到了不同频率和幅度的正弦波信号，并通过示波器的测量功能，得到了相应的波形参数。
我们发现，随着频率增加，波形的周期减小，频率越高，波形越密集；而随着幅度增加，波形的振幅增大，幅度越大，波形越高。
误差分析：在实验中，示波器的测量误差主要来自示波器本身的精度和人为操作的不准确性。
示波器的精度受到其分辨率、带宽和噪声等因素的影响。
而人为操作的不准确性则可能导致示波器参数的调节不准确，进而影响到测量结果的准确性。
实验总结：通过本次实验，我们初步掌握了示波器的基本操作方法和原理，并成功地观察和测量了不同类型的电信号。
同时，我们也意识到了示波器的测量误差对实验结果的影响，因此在实际应用中需要注意减小误差，提高测量的准确性。
展望：示波器作为一种重要的电子测量仪器，在科学研究和工程实践中具有广泛的应用前景。
示波器的使用实验报告
示波器的使用实验报告各位读友大家好，此文档由网络收集而来，欢迎您下载，谢谢篇一：大学物理实验报告(示波器)??00A9示波器的使用实验简介示波器是用来显示被观测信号的波形的电子测量仪器，与其他测量仪器相比，示波器具有以下优点：能够显示出被测信号的波形；对被测系统的影响小；具有较高的灵敏度；动态范围大，过载能力强；容易组成综合测试仪器，从而扩大使用范围；可以描绘出任何两个周期量的函数关系曲线。
从而把原来非常抽象的、看不见的电变化过程转换成在屏幕上看得见的真实图像。
在电子测量与测试仪器中，示波器的使用范围非常广泛，它可以表征的所有参数，如电压、电流、时间、频率和相位差等。
若配以适当的传感器，还可以对温度、压力、密度、距离、声、光、冲击等非电量进行测量。
正确使用示波器是进行电子测量的前提。
第一台示波器由一只示波管，一个电源和一个简单的扫描电路组成。
发展到今天已经由通用示波器到取样示波器、记忆示波器、数字示波器、逻辑示波器、智能化示波器等近十大系列，示波器广泛应用在工业、科研、国防等很多领域中。
Karl Ferdinand Braun生平简介1909年的诺贝尔物理奖得主Karl Ferdinand Braun于1897年发明世界上第一台阴极射线管示波器，至今许多德国人仍称CRT为布朗管(Braun Tube)。
实验目的2、学习用示波器观察电信号的波形和测量电压、周期及频率值。
3、通过观察李沙如图形，学会一种测量正弦波信号频率的方法。
图8-1 Karl Ferdinand Braun1、了解示波器的结构和工作原理，熟悉示波器和信号发生器的基本使用方法。
实验仪器VD4322B型双踪示波器、EM1643型信号发生器、连接线及小喇叭等?1051、电源开关2、电源指示灯3、聚焦旋钮4、亮度调节旋钮5、Y1(X)信号输入口6、Y2信号输入口7、8、9 86图8-2 VD4322型双踪示波器板面图入耦合开关（AC-GND-DC）9、10、垂直偏转因数选择开关（V/格）11、Y1位移旋钮12、Y2位移旋钮13、工作方式选择开关（Y1、Y2、交替、断续）14、扫描速度（时间/格）选择开关15、扫描微调控制旋钮16、水平位移旋钮17、电平调节旋钮实验原理一、示波器的结构及简单工作原理示波器一般由5个部分组成，如图8-3所示：（1）示波管；(2)信号放大器和衰减器（3）扫描发生器；（4）触发同步电路；（5）电源。
示波器使用大学物理实验报告
示波器使用大学物理实验报告一、实验目的1、了解示波器的基本结构和工作原理。
2、掌握示波器的基本操作方法，学会使用示波器测量电压、周期和频率等物理量。
3、观察正弦波、方波、锯齿波等常见信号的波形特征。
二、实验仪器示波器、函数信号发生器、探头、直流电源等。
三、实验原理1、示波器的结构示波器主要由示波管、垂直偏转系统、水平偏转系统、扫描及同步系统、电源等部分组成。
示波管是示波器的核心部件，它由电子枪、偏转板和荧光屏组成。
电子枪发射电子束，经过偏转板的作用，使电子束在荧光屏上产生偏转，从而显示出波形。
2、示波器的工作原理（1）垂直偏转系统：输入的信号电压加到垂直偏转板上，使电子束在垂直方向上产生偏转，偏转的大小与输入信号的电压成正比。
（2）水平偏转系统：锯齿波电压加到水平偏转板上，使电子束在水平方向上匀速移动，形成时间基线。
（3）扫描及同步系统：扫描电压的周期与输入信号的周期相同或成整数倍关系时，荧光屏上就能稳定地显示出输入信号的波形。
四、实验内容及步骤1、熟悉示波器的面板对照示波器的说明书，熟悉示波器面板上各个旋钮和按键的功能，包括垂直灵敏度调节、水平扫描速度调节、触发方式选择、信号输入通道选择等。
2、测量直流电压（1）将示波器的输入通道选择为直流（DC）耦合。
（2）将探头连接到直流电源的输出端，调节垂直灵敏度和水平扫描速度，使直流电压的波形在荧光屏上显示合适。
（3）读取示波器上显示的电压值，并与直流电源的实际输出电压进行比较。
3、测量正弦波信号的电压和周期（1）将函数信号发生器的输出设置为正弦波，调节频率和幅度。
（2）将探头连接到函数信号发生器的输出端，选择合适的垂直灵敏度和水平扫描速度，使正弦波的波形在荧光屏上显示清晰。
（3）使用示波器的测量功能，测量正弦波的峰峰值电压和周期。
根据峰峰值电压计算有效值电压，并与函数信号发生器设置的参数进行比较。
4、观察方波和锯齿波信号（1）将函数信号发生器的输出分别设置为方波和锯齿波，调节频率和幅度。
大学物理实验实验报告——示波器的使用

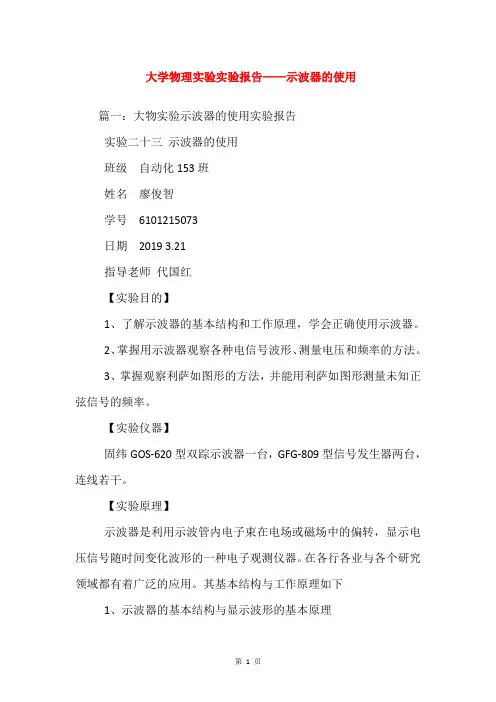

大学物理实验实验报告——示波器的使用篇一：大物实验示波器的使用实验报告实验二十三示波器的使用班级自动化153班姓名廖俊智学号6101215073日期2019 3.21指导老师代国红【实验目的】1、了解示波器的基本结构和工作原理，学会正确使用示波器。
2、掌握用示波器观察各种电信号波形、测量电压和频率的方法。
3、掌握观察利萨如图形的方法，并能用利萨如图形测量未知正弦信号的频率。
【实验仪器】固纬GOS-620型双踪示波器一台，GFG-809型信号发生器两台，连线若干。
【实验原理】示波器是利用示波管内电子束在电场或磁场中的偏转，显示电压信号随时间变化波形的一种电子观测仪器。
在各行各业与各个研究领域都有着广泛的应用。
其基本结构与工作原理如下1、示波器的基本结构与显示波形的基本原理本次实验使用的是台湾固纬公司生产的通用双踪示波器。
基本结构大致可分为示波管（CRT）、扫描同步系统、放大与衰减系统、电源系统四个部分。
“示波管（CRT）”是示波器的核心部件如图1所示的。
可细分为电子枪，偏转系统和荧光屏三部分。
1）电子枪电子枪包括灯丝F，阴极K，控制栅极G，第一阳极A1，第二阳极A2等。
阴极被灯丝加热后，可沿轴向发射电子。
并在荧光屏上显现一个清晰的小圆点。
2）偏转系统偏转系统由两对互相垂直的金属偏转板x和y组成，分别控制电子束在水平方向和竖直方向的偏转。
从电子枪射出的电子束若不受横向电场的作用，将沿轴线前进并在荧光屏的中心呈现静止的光点。
若受到横向电场的作用，电子束的运动方向就会偏离轴线，F灯丝，K阴极，G控制栅极，A1、A2第一、第二阳极，Y、X 竖直、水平偏转板图1示波管结构简图屏上光点的位置就会移动。
x偏转板之间的横向电场用来控制光点在水平方向的位移，y偏转板用来控制光点在竖直方向的位移。
如果两对偏转板都加上电场，则光点在二者的共同控制下，将在荧光屏平面二维方向上发生位移。
3）荧光屏荧光屏的作用是将电子束轰击点的轨迹显示出来以供观测。
大学物理实验报告示波器的使用
大学物理实验报告示波器的使用引言示波器是一种常用于实验室、工程领域的仪器，用于观察电信号波形的仪器。
在物理实验中，示波器常常被用来测量和显示电压、电流和频率等物理量，能够直观地观察到波形的变化。
本实验将重点介绍示波器的基本原理、操作方法和使用技巧。
一、基本原理示波器主要由示波管、水平和垂直系统以及触发系统组成。
1. 示波管示波管是示波器核心部件，通过控制电子束的运动和偏转，将电信号转化为可视化的波形。
示波管属于真空管，内部有阴极、阳极和偏转板等元件。
当加上适当的电压后，阴极会发射出电子，通过偏转板的控制，电子束会在荧光屏上形成一条亮线。
2. 水平和垂直系统水平和垂直系统分别用于控制示波器的水平和垂直方向上的偏转。
水平系统负责控制时间轴的水平位置和扫描速率，而垂直系统则负责控制信号的垂直放大倍数和偏移量。
3. 触发系统触发系统用于控制示波器何时开始显示电信号。
通过触发电路的设置，可以使示波器在信号达到一定条件时进行显示，以确保波形的稳定性和重复性。
二、操作方法使用示波器需要注意以下几个关键步骤：1. 连接测试电路首先需要将待测信号的电路正确连接到示波器的输入端口。
一般示波器会有不同的通道，根据需要选择合适的通道连接测试电路。
2. 调节垂直和水平控制根据待测信号的幅值范围，调节垂直控制旋钮，使信号的波形适当放大或缩小。
同时，根据信号的频率和时间跨度，调节水平控制旋钮，使波形在示波器的屏幕上完整显示。
3. 设置触发条件根据需要，设置触发条件以确保信号的稳定显示。
可以设置触发电平、触发边沿和触发源等参数，使示波器在信号满足设定条件时开始显示。
4. 观察和分析波形将示波器的时间基准和垂直基准调整到合适的位置后，即可观察到待测信号的波形。
可以通过改变时间和垂直基准的位置，观察不同的波形细节，并对信号进行分析和测量。
三、使用技巧在实际操作示波器时，还有一些常用的技巧可以提高使用效果：1. 选择合适的探头示波器通常配备了多种类型的探头，如10:1和1:1的差分探头、高阻抗探头等。
示波器物理实验报告(共8篇)
篇一：示波器使用大学物理实验报告《示波器的使用》实验报告【实验目的】1．了解示波器显示波形的原理，了解示波器各主要组成部分及它们之间的联系和配合； 2．熟悉使用示波器的基本方法，学会用示波器测量波形的电压幅度和频率；【实验仪器】1、双踪示波器 gos-6021型 1台2、函数信号发生器 yb1602型 1台3、连接线示波器专用 2根 [实验原理]示波器由示波管、扫描同步系统、y轴和x轴放大系统和电源四部分组成，图片已关闭显示，点此查看1、示波管如图所示，左端为一电子枪，电子枪加热后发出一束电子，电子经电场加速以高速打在右端的荧光屏上，屏上的荧光物发光形成一亮点。
亮点在偏转板电压的作用下，位置也随之改变。
在一定范围内，亮点的位移与偏转板上所加电压成正比。
示波管结构简图示波管内的偏转板 2、扫描与同步的作用如果在x轴偏转板加上波形为锯齿形的电压，在荧光屏上看到的是一条水平线，如图图片已关闭显示，点此查看1图扫描的作用及其显示如果在y轴偏转板上加正弦电压，而x轴偏转板不加任何电压，则电子束的亮点在纵方向随时间作正弦式振荡，在横方向不动。
我们看到的将是一条垂直的亮线，如图图片已关闭显示，点此查看如果在y轴偏转板上加正弦电压，又在x轴偏转板上加锯齿形电压，则荧光屏上的亮点将同时进行方向互相垂直的两种位移，其合成原理如图所示，描出了正弦图形。
如果正弦波与锯齿波的周期（频率）相同，这个正弦图形将稳定地停在荧光屏上。
但如果正弦波与锯齿波的周期稍有不同，则第二次所描出的曲线将和第一次的曲线位置稍微错开，在荧光屏上将看到不稳定的图形或不断地移动的图形，甚至很复杂的图形。
由此可见：（1）要想看到y轴偏转板电压的图形，必须加上x轴偏转板电压把它展开，这个过程称为扫描。
如果要显示的波形不畸变，扫描必须是线性的，即必须加锯齿波。
（2）要使显示的波形稳定，y轴偏转板电压频率与x轴偏转板电压频率的比值必须是整数，即：fy?n n=1,2,3, fx示波器中的锯齿扫描电压的频率虽然可调，但要准确的满足上式，光靠人工调节还是不够的，待测电压的频率越高，越难满足上述条件。
大学物理实验示波器的使用
2.12示波器的使用示波器又称阴极射线示波器，是一种用途极为广泛的电子仪器。
它可用于观测和测量随时间变化的电信号波形，进行电信号特性测试包括频率、相位、电压（或电流）和功率等，凡是能转化为电压的电学量（电流、功率、阻抗）和非电量（如温度、位移、速度、压力、光强、磁场等）都可以用示波器进行测量。
在工业上常用示波器探伤和检验产品质量，医学上用示波器诊断病灶。
至于无线电制造工业和电子测量技术等领域，示波器更是不可缺少的测试设备。
【实验目的】(１)了解示波器的基本结构和工作原理(２)掌握示波器的使用(３)利用李莎如图形测量电压的频率【实验原理】示波器的型号和规格有很多，但基本结构由示波管、扫描同步电路、放大电路和电源电路四个部分组成，如图1所示。
图1示波器结构框图1.示波管它是一个抽成高真空的密封玻璃管，由电子枪、偏转板和荧光屏组成，如图2所示。
电子枪：它由灯丝F，阴极K，栅极G，第一阳极A1，第二阳极A2构成，其主要功能是发射一束强度可调，经过聚焦的高速电子流。
图2示波管将灯丝加电，灯丝会发热，使阴极温度升高，从而发射电子。
栅极位于第一阳极和阴极之间，相对于阴极加数十伏的负电压，调节负电压的大小，就可以调节电子束的强度，从而控制荧光屏光点的亮度。
阳极A 1、A 2相对阴极K 分别加上几百伏和上千伏的正电压。
调节第一阳极A 1，可使电子在荧光屏上会聚成一个很细小的光点。
第二阳极所加的电压也称为加速电压，它决定电子进入偏转板时的速度，起辅助聚焦的作用。
阳极A 1和A 2组成一个电子束聚焦系统。
偏转板：它有两对相互垂直的偏转板，既一对垂直偏转板（与Y 轴对应）及一对水平偏转板（与X 轴对应）。
如果在水平方偏转板加电压，可使光点沿水平方向移动；如果在垂直偏转板上加电压，可使光点沿垂直方向移动。
可见两对偏转板，可以控制光点在整个荧光屏上的移动。
2.扫描和同步电路一般情况下，是从Y 轴输入周期性的电压信号，设周期性电压为V=V 0sinωt，如何才能将这样的电压稳定地显示在荧光屏上？如果只在Y 轴上加电压，光点只在垂直方向来回移动，我们看到的只是垂直方向上的一条亮线。
工作报告-大学物理实验实验报告——示波器的使用
工作报告-大学物理实验实验报告——示波器的使用一、实验目的1.了解示波器的结构和使用方法；2.掌握直流信号、正弦波信号、方波信号在示波器上的显示方法；3.掌握示波器读数的方法，并掌握示波器读数的误差处理方法。
二、实验原理示波器是一种将不同信号转换为电信号后，再将其显示出来的仪器。
它由放大器、水平和垂直偏转系统、扫描电路和显示器等组成。
示波器接通电源后，通过扫描电路和两个偏转系统，将待测信号转换为水平和垂直方向的电信号，再经过放大和滤波后，通过显示器显示出来。
直流信号：示波器直流灵敏度是指单位电压对应的水平偏转量，它的取值决定了示波器的直流灵敏度。
在测量直流信号的时候，应根据待测信号的大小，选择合适的直流灵敏度。
当待测信号超过示波器选择的最大直流灵敏度时，读数将出现溢出现象。
正弦波信号：正弦波信号的显示，要调整垂直灵敏度，使得信号在显示屏上的垂直方向上呈现出适当的振幅。
方波信号：方波信号是一种周期为T的脉冲信号，用示波器显示时，需要将水平扫描频率和信号频率同步，以保证信号在显示屏上能够完整显示出来。
三、实验步骤1.按照示波器的使用说明，正确接线并打开示波器。
2.调节示波器垂直灵敏度，使得测量的信号在显示屏上正好是满幅的。
3.调节偏心旋钮，使得信号的基准线刚好在中央位置。
4.分别接入直流信号、正弦波信号和方波信号，在合适的直流灵敏度和垂直灵敏度下测量信号的幅度、频率等参数。
5.记录读数，并进行误差计算和分析。
4.误差分析在示波器读数时，需要考虑仪器本身的误差和读数误差。
仪器本身的误差是指示波器自身存在的误差，例如示波器内部放大器的增益误差、示波器的垂直灵敏度和直流灵敏度的误差等。
为了减小仪器本身的误差，我们可以在进行实验前先进行仪器校正。
读数误差是指由读数时操作不当或者测量过程中由于外部因素所引起的误差。
在进行读数时，可以先进行多次测量，然后求取平均值，这样可以减小读数误差。
五、实验总结通过本次实验，我们学习了示波器的结构和使用方法，掌握了直流信号、正弦波信号和方波信号在示波器上的显示方法，以及示波器读数的方法和误差处理方法。
(2023)大学物理实验实验报告示波器的使用(一)
(2023)大学物理实验实验报告示波器的使用(一)大学物理实验实验报告-示波器的使用实验目的•掌握示波器的基本原理和使用方法•学会如何使用示波器测量电压信号的幅度和频率•熟练掌握示波器调节和校准技能实验原理示波器是一种用于观察和测量电信号的电子仪器。
它通过将电信号的变化转换成屏幕上的图形来表示电信号随时间的变化规律。
示波器通常由控制电路、放大器、水平和竖直偏转电路、阴极射线示波管组成。
实验步骤1.连接线路：将电路连接到示波器上，注意观察正负极的接线。
2.打开示波器电源：拨动示波器电源开关，此时示波器打开并发出高压声，屏幕上出现了一个亮点。
3.调节幅度：按照实验要求，选择合适的电压档和时间档，调节幅度，使信号在示波器屏幕上显示出来。
4.调节时间：同样选择合适的时间档，调节时间，使信号的周期在示波器屏幕上显示出来。
5.观察信号：根据示波器传送到屏幕上的信号，可以观察到电信号的频率、振幅、波形等特征。
实验结果通过示波器测量，我们得出下面的实验结果： - 电路产生的电压信号是一个正弦波，振幅为2V，频率为50Hz - 改变电路传输的电压信号，示波器会显示不同的电压波形实验结论本实验通过测量电路的电压信号，我们学会了使用示波器的基本方法。
我们可以利用示波器观察电信号的波形、幅度等特征，为后续研究提供了基础。
实验注意事项•实验时应仔细阅读仪器的说明书，并正确使用连线和接头。
•操作时要轻拿轻放，以免损坏示波器。
•注意安全，不要接触高压部分，防止触电。
实验设备•示波器•信号发生器•电阻、电容等元件•小型电路板以上就是关于大学物理实验实验报告-示波器的使用的全部内容。
在进行示波器的使用时，一定要注意操作方法，并积极发现问题、解决问题。
实验拓展除了基本的示波器使用，我们还可以通过一些拓展实验来深入了解示波器的应用：1.观察不同波形的频谱分布：利用示波器和频谱仪，可以观察不同频率的信号在频谱上的分布情况。
这对于信号处理和分析十分重要。
示波器使用大学物理实验报告1
示波器使用大学物理实验报告1一、实验目的1、了解示波器的基本结构和工作原理。
2、掌握示波器的基本操作方法，包括示波器的调节、信号的显示和测量。
3、学会用示波器观察和测量正弦波、方波等常见信号的参数，如幅值、频率、周期等。
二、实验仪器示波器、信号发生器、探头等。
三、实验原理1、示波器的基本结构示波器主要由示波管、垂直放大器、水平放大器、扫描发生器、触发电路等部分组成。
示波管是示波器的核心部件，它由电子枪、偏转系统和荧光屏组成。
电子枪发射电子束，经过偏转系统的作用，使电子束在荧光屏上产生偏转，从而显示出信号的波形。
2、示波器的工作原理示波器通过在水平方向上对电子束进行匀速扫描，同时在垂直方向上对输入信号进行放大和偏转，从而在荧光屏上显示出输入信号的波形。
扫描速度和垂直偏转灵敏度可以通过调节示波器的相应旋钮来控制，以适应不同频率和幅值的信号。
3、信号的测量通过示波器可以测量信号的幅值、周期、频率等参数。
幅值可以通过测量波形在垂直方向上的峰峰值来确定；周期和频率可以通过测量波形在水平方向上的一个周期的长度来计算。
四、实验内容与步骤1、示波器的调节（1）打开示波器电源，预热一段时间。
（2）调节“辉度”旋钮，使荧光屏上的光点或线条亮度适中。
（3）调节“聚焦”旋钮，使光点或线条清晰。
（4）调节“水平位移”和“垂直位移”旋钮，使光点或线条位于荧光屏的中央位置。
2、正弦波信号的观察和测量（1）将信号发生器的输出端连接到示波器的输入端，设置信号发生器输出正弦波信号，频率为 1kHz，幅值为 5V。
（2）调节示波器的“扫描速度”旋钮，使正弦波的一个周期在荧光屏上显示完整。
（3）调节“垂直灵敏度”旋钮，使正弦波的幅值在荧光屏上显示合适。
（4）测量正弦波的幅值、周期和频率，并记录数据。
3、方波信号的观察和测量（1）设置信号发生器输出方波信号，频率为 500Hz，幅值为 3V。
（2）按照上述步骤调节示波器，观察并测量方波信号的幅值、周期和频率。
示波器的使用实验报告
课程名称：大学物理实验（一）实验名称：示波器的使用图3 不加信号时显示图图6 触发扫描示意图李萨如图形原理：两个相互垂直的振动的合成X=A cos(ωt+φ) (1)图2 任意波形发生器四、实验内容与步骤、在用通道１或２观察频率为1KHz的正弦，方波、三角波波形型函数信号发生器的output线连接到示波器中的CH1orX或CH2orY或CH2，以及内部触发选择开关中的CH1或CH2；在示波器上显示出占满屏幕上80%范围一个完整图形。
将波形分别画在准备好的坐标绘图纸上记录示波器的扫描频率f x和扫描时间。
）将待测信号输入通道CH1或CH2；（2）按下AUTO按件，示波器将自动使波形显示达到最佳状态。
可调节垂直、水平档位，直至波形显示符合要求。
、自动测量信号的电压有效值按键，在屏的右侧可显示自动测量菜单；图1 扫描周期为0.1ms/div时频率为1kHz的正弦波图像图2 扫描周期为0.1ms/div时频率为1kHz的方波图像图3 扫描周期为0.1ms/div时频率为1kHz的三角波图像=1(kHz)=110×0.1×0.001此时扫描频率与信号频率相等，故当扫描频率等于信号频率时，示波器上正好显示一个周期的信号。
和正弦波形画在坐标纸上，并记录示波器扫描时间：1/2个） 0.05ms/div，扫描周期（2个） 0.2ms/div图4 扫描周期0.05ms/div时频率为1kHz的正弦波图像图5 扫描周期0.2ms/div时频率为1kHz的正弦波图像1 T1=110×0.05×0.001=2(kHz)1 T2=110×0.2×0.001=0.5(kHz)可见，当扫描频率是信号频率的两倍时，示波器只显示半个周期的信号；当扫描频率是信号频率的一半时，示波器显示两个周期的信号。
、画出频率比为1：1、2：1和1：2的李萨如图形（2V）并记录相应的信号频率：：f x= 1 kHz ，（2：1）f x = 4 kHz ，（1：2个）f x= 1 kHz ，f y= 1 kHz f y = 2 kHz , f y = 2 kHz ,图6 频率比为1：1的李萨如图形图7 频率比为2：1的李萨如图形图8 频率比为1：2的李萨如图形可知当频率为f xf y=1时，李萨如图形与x轴的交点只有一个，与y轴的交点也只有一个，即可知当频率为f xf y=2时，李萨如图形与x轴的交点只有一个，与y轴的交点有两个，即可知当频率为f xf y =12时，李萨如图形与x轴的交点有四个，与y轴的交点只有两个，即2V）的有效电压：500mv/div，信号所占格数：4 div，11李萨如图形是由两个正交的简谐运动合成的，其中一个运动的频率是水平方向的频率，率是垂直方向的频率；当两个频率不相等时，李萨如图形会发生变化，运动的相位差会不断变化，导致合成的李萨如图形的形态也会不断变化，从而在屏幕上呈现出旋转的效果。
大学物理实验示波器实验报告
示波器的运用【1 】【试验简介】示波器是用来显示被不雅测旌旗灯号的波形的电子测量仪器,与其他测量仪器比拟,示波器具有以下长处：可以或许显示出被测旌旗灯号的波形;对被测体系的影响小;具有较高的敏锐度;动态规模大,过载才能强;轻易构成分解测试仪器,从而扩展运用规模;可以描写出任何两个周期量的函数关系曲线.从而把本来异常抽象的.看不见的电变更进程转换成在屏幕上看得见的真实图像.在电子测量与测试仪器中,示波器的运用规模异常普遍,它可以表征的所有参数,如电压.电流.时光.频率和相位差等.若配以恰当的传感器,还可以对温度.压力.密度.距离.声.光.冲击等非电量进行测量.准确运用示波器是进行电子测量的前提.第一台示波器由一只示波管,一个电源和一个简略的扫描电路构成.成长到今天已经由通用示波器到取样示波器.记忆示波器.数字示波器.逻辑示波器.智能化示波器等近十大系列,示波器普遍运用在工业.科研.国防等很多范畴中.Karl Ferdinand Braun生平简介1909年的诺贝尔物理奖得主Karl Ferdinand Braun于1897年创造世界上第一台阴极射线管示波器,至今很多德国人仍称CRT为布朗管(Braun Tube).图8-1 Karl Ferdinand Braun【试验目标】1、懂得示波器的构造和工作道理,熟习示波器和旌旗灯号产生器的根本运用办法.2、学惯用示波器不雅察电旌旗灯号的波形和测量电压.周期及频率值.3、经由过程不雅察李沙如图形,学会一种测量正弦波旌旗灯号频率的办法.【试验仪器】VD4322B型双踪示波器.EM1643型旌旗灯号产生器.衔接线及小喇叭等图8-2 VD4322型双踪示波器板面图1.电源开关2.电源指导灯3.聚焦旋钮4.亮度调节旋钮5.Y1(X)旌旗灯号输进口6.Y2旌旗灯号输进口7.8.入耦合开关（AC-GND-DC ）9.10.垂直偏转因数选择开关（V/格）11.1Y 位移旋钮12.2Y 位移旋钮13.工作方法选择开关（1Y .2Y .瓜代.断续）14.扫描速度（时光/格）选择开关15.扫描微调掌握旋钮16.程度位移旋钮17.电平调节旋钮【试验道理】一.示波器的构造及简略工作道理示波器一般由5个部分构成,如图8-3所示：（1）示波管;(2)旌旗灯号放大器和衰减器（3）扫描产生器;（4）触发同步电路;（5）电源.下面分离加以简略解释.1、 示波管示波管重要包含电子枪.偏转体系和荧光屏三部分,全都密封在玻璃外壳内,里面抽成高真空.如图8-4荧 光 屏内＋－外触发扫 描 产生器 放 大 或衰减触 发 同 步 放 大 或衰减X 轴输入Y 轴输入亮度 聚焦 帮助聚焦电源 YXHKGA 1A 2电子枪图8-3 电路构造图电源Y X 图8-4 示波管示意图所示,下面分离解释各部分的感化.（1）荧光屏：它是示波器的显示部分,当加快聚焦后的电子打到荧光上时,屏上所涂的荧光物资就会发光,从而显示出电子束的地位.当电子停滞感化后,荧光剂的发光需经一准时光才会停滞,称为余辉效应.（2）电子枪：由灯丝H .阴极K .掌握栅极G .第一阳极A 1.第二阳极A 2五部分构成.灯丝通电后加热阴极.阴极是一个概况涂有氧化物的金属筒,被加热后发射电子.掌握栅极是一个顶端有小孔的圆筒,套在阴极外面.它的电位比阴极低,对阴极发射出来的电子起掌握感化,只有初速度较大的电子才干穿过栅极顶端的小孔然后在阳极加快下奔向荧光屏.示波器面板上的“亮度”调剂就是经由过程调节电位以掌握射向荧光屏的电子流密度,从而转变了屏上的光斑亮度.阳极电位比阴极电位高很多,电子被它们之间的电场加快形成射线.当掌握栅极.第一阳极.第二阳极之间的电位调节适合时,电子枪内的电场对电子射线有聚焦感化,所以第一阳极也称聚焦阳极.第二阳极电位更高,又称加快阳极.面板上的“聚焦”调节,就是调第一阳极电位,使荧光屏上的光斑成为通亮.清楚的小圆点.有的示波器还有“帮助聚焦”,现实是调节第二阳极电位.（3）偏转体系：它由两对互相垂直的偏转板构成,一对垂直偏转板Y ,一对程度偏转板X .在偏转板上加以恰当电压,电子束经由过程时,其活动偏向产生偏转,从而使电子束在荧光屏上的光斑地位也产生转变.轻易证实,光点在荧光屏上偏移的距离与偏转板上所加的电压成正比,因而可将电压的测量转化为屏上光点偏移距离的测量,这就是示波器测量电压的道理. 2.旌旗灯号放大器和衰减器示波管本身相当于一个多量程电压表,这一感化是靠旌旗灯号放大器和衰减器实现的.因为示波管本身的X 及Y 轴偏转板的敏锐度不高（约—1mm/V ）,当加在偏转板的旌旗灯号过小时,要预先将小的旌旗灯号电压加以放大后再加到偏转板上.为此设置X 轴及Y 轴电压放大器.衰减器的感化是使过大的输入旌旗灯号电压变小以顺应放大器的请求,不然放大器不克不及正常工作,使输入旌旗灯号产生畸变,甚至使仪器受损.对一般示波器来说,X 轴和Y 轴都设置有衰减器,以知足各类测量的须要. 3.扫描体系（扫描产生器）扫描体系也称时基电路,用来产生一个随时光作线性变更的扫描电压,这种扫描电压随时光变更的关系如同锯齿,故称锯齿波电压,如图8-5所示,这个电压经X 轴放大器放大后加到示波管的程度偏转板上,使电子束产生程度扫描.如许,屏上的程度坐标变成时光坐标,Y 轴输入的被测旌旗灯号波形就可以在时光轴上睁开.扫描体系是示波器显示被测电压波形必须的重要构成部分. 一、 示波器显示波形的道理假如只在竖直偏转板上加一交变的正弦电压,则电子束的亮点将随电压的变更在竖直偏向往返活动,假如电压频率较高,则看到的是一条竖直亮线,如图8-6所示.要能显示波形,必须同时在程度偏转板上加一扫描电压,使电子束的亮点沿程度偏向拉开.这种扫描电压的特色是电压随时光成线性关系增长到最大值,最后忽然回到最小,此后再反复地变更.这种扫描电压即前面所说的“锯齿波电压”,如图8-5所示.当只有锯齿波电压加在程度偏转板上时,假如频率足够高,则荧光屏上只显示一条程度亮线.假如在竖直偏转板上（简称Y 轴）加正弦电压,同时在程度偏转板上（简称X 轴）加锯齿波电压,电子受竖直.程度两个偏向的力的感化,电子的活动就是两互相垂直的活动的合成.当锯齿波电压比正弦电压变更周期稍大时,在荧光屏大将能显示出完全周期的所加正弦电压的波形图.三.触发同步的概念—8点之间的曲线段,起点在4处;第三周期内,显示8—11点之间的曲线段,起点在8处.如许,屏上显示的波形每次都不重叠,仿佛波形在向右移动.同理,假如T x 比T y 稍大,则仿佛在向左移动.以上描写的情况在示波器运用进程中经常会消失.其原因是扫描电压的周期与被测旌旗灯号的周期不相等或不成整数倍,乃至每次扫描开端时波形曲线上的起点均不一样所造成的.为了使屏上的图形稳固,必须使T x /T y =n （n ＝1,2,3,…）,n 是屏上显示完全波形的个数.为了获得必定命量的波形,示波器上设有“扫描时光”（或“扫描规模”）.“扫描微调”旋钮,用来调节锯齿波电压的周期T x （或频率f x ）,使之与被测旌旗灯号的周期T y （或频率f y ）成适合的关系,从而在示波器屏上得到所需数量标完全的被测波形.输入Y 轴的被测旌旗灯号与示波器内部的锯齿波电压是互相自力的.因为情况或其它身分的影响,它们的周期（或频率）可能产生渺小的转变.这时,固然可经由过程调节扫描旋钮将周期调到整数倍的关系,但过一会儿又变了,波形又移动起来.在不雅察高频旌旗灯号时这种问题尤为凸起.为此示波器内装有扫描同步装配,让锯齿波电压的扫描起点主动跟着被测旌旗灯号转变,这就称为整步（或同步）.有的示波器中,须要让扫描电压与外部某一旌旗灯号同步,是以设有“触发选择”键,可选择外触发工作状况,响应设有“外触发”旌旗灯号输入端. 四. 示波器的运用1.示波器不雅察电旌旗灯号波形.将待不雅察旌旗灯号从1Y 或2Y 端接入加到Y 偏转板,X 偏转板加上扫描电压旌旗灯号,调节辉度旋钮.集合旋钮.x.y 位移旋钮,调节电压偏转因数旋钮和扫描时光旋钮,再调节同步触发电平旋钮,即看到待不雅察旌旗灯号波形.2.测量电压运用示波器可以便利测出电压值,现实上示波器所做的任何测量都归结为电压的测量.其道理基于被测量的电压使电子束产生与之成正比的偏转.盘算公式为 ()y U t yk （8-1）式中,y 为电子束沿y 轴偏向的偏转量,用格数（DIV ）暗示;y k 为示波器y 轴的电压偏转因数（V/DIV ）即（伏/格）.3.测量频率 （1）周期换算法周期换算法所根据的道理是频率与周期成倒数关系：Tf 1=(8-2）旌旗灯号的周期可以用扫描速度值乘以被测旌旗灯号波形的又一个周期在荧光屏上的程度偏转距离而求得T t x =⋅（T=扫描速度×一个周期程度距离）,故旌旗灯号的频率即可以算出.（2）李萨如图形法 设将未知频率f y 的电压U y 和已知频率f x 的电压U x（均为正弦电压）,分离送到示波器的Y 轴和X 轴,则因为两个电压的频率.振幅和相位的不合,在荧光屏大将显示各类不合图8-8 李莎如图波形,一般得不到稳固的图形,但当两电压的频率成简略整数比时,将消失稳固的关闭曲线,称为李萨如图形.根据这个图形可以肯定两电压的频率比,从而肯定待测频率的大小.图8列出各类不合的频率比在不合相位差时的李萨如图形,不难 得出：所以未知频率 x yxy f N N f =（8-3） yx xy N N f X f Y 点数垂直直线与图形相交的点数水平直线与图形相交的轴电压的频率加在轴电压的频率加在=【试验内容及请求】1.示波器：辉度.聚焦.水温和竖直位移通道选择.触发.电平.幅度因子.扫描因子;2.旌旗灯号源：频率.旌旗灯号幅度.波形选择.3.衔接旌旗灯号源与示波器：旌旗灯号源输出正弦波旌旗灯号.调节示波器,消失稳固的正弦波,根据波形和幅度因子算出电压有用值,波形和扫描因子算出旌旗灯号频率.4.将示波器置非扫描档,外接两个旌旗灯号源合成利萨如图.【试验数据记载与处理】Hz测定正弦波电压和频率的表格f=理论利萨如图表格【思虑题】1. 示波器为什么能显示被测旌旗灯号的波形？2. 荧光屏上无光点消失,有几种可能的原因？如何调节才干使光点消失？3. 荧光屏上波形移动,可能是什么原因引起的【附EM1643型函数产生器介绍】（1）电源开关(POWER)：按入开. （2）功效开关(FUNCTION)：波形选择正弦波 方波和脉冲波 三角波和锯齿波（3）频率微调旋钮FREQV AR ：频率复盖规模10倍. （4）分档开关(RANGE-HZ) ：（10HZ-2MHZ 分六档选择). （5）衰减器按钮(ATT)：开关按入时衰减低30Db. （6）电压幅度调节旋钮(AMPLITUDE);幅度可调. （7）直流偏移调节(DC OFF SET)：当开关拉出时:直流电平为-10~+10V 持续可调,当开关按入时:直流电平为零. （8）占空比调节(PAMP/PULSE)： 当开关按如时:占空比为本50%~50%; 当开关拉出时:占空比为10%~90%内持续可调; 频率为指导值÷10.（9）旌旗灯号输出(OUTPUT)：波形输出端.1 4325678 910111213 1415 图8-9 函数产生器图（10）TTL OUT：TTL电平输出端. （11）VCF：掌握电压输入端. （12）IN PUT：外测频率输入端. （13）OUT SIDE：测频方法(内/外). （14）SPSS：单次脉冲开关. （15）OUT SPSS：单次脉冲输出.第11页，共11页。
大学物理实验示波器的使用实验报告
大学物理实验示波器的使用实验报告一、实验目的。
本实验旨在通过使用示波器，掌握示波器的基本使用方法，了解示波器的工作原理，学习使用示波器测量电压、频率和波形等基本物理量。
二、实验仪器。
1. 示波器。
2. 信号发生器。
3. 直流电源。
4. 电阻、电容等元件。
5. 示波器探头。
三、实验原理。
示波器是一种用来观察电压随时间变化的仪器，它可以显示电压随时间的波形图像。
示波器的工作原理是利用电子束在示波管内的偏转来显示电压信号的变化。
当外加电压信号作用于示波器的输入端时，示波器会将这个信号转换成屏幕上的波形图像。
四、实验步骤。
1. 连接示波器，首先将信号发生器的输出端与示波器的输入端连接，然后将示波器的地线接地。
2. 调节示波器，打开示波器，调节示波器的时间/电压刻度，使得屏幕上可以清晰地显示出信号波形。
3. 测量直流电压，将直流电源的正负极分别连接到示波器的输入端，通过示波器可以测量直流电压的大小。
4. 测量交流电压，将信号发生器的正负极分别连接到示波器的输入端，通过示波器可以测量交流电压的大小。
5. 测量频率，调节信号发生器的频率，通过示波器可以观察到频率随时间的变化情况。
6. 测量波形，通过改变信号发生器的波形，可以观察到不同波形在示波器上的显示情况。
五、实验结果与分析。
通过本次实验，我们成功地掌握了示波器的基本使用方法，了解了示波器的工作原理，并且学会了使用示波器测量电压、频率和波形等基本物理量。
在实验过程中，我们发现示波器对电压信号的显示非常直观，可以清晰地观察到电压随时间的变化情况，这对于电路分析和故障排除非常有帮助。
六、实验总结。
本次实验通过使用示波器，使我们对示波器有了更深入的了解，掌握了示波器的基本使用方法。
在今后的物理实验和工程实践中，我们将能够更加熟练地运用示波器进行电路分析和故障排除，为我们的实验和工程工作提供更加可靠的数据支持。
七、参考文献。
1. 《电子技术基础》。
2. 《示波器使用手册》。
示波器使用大学物理实验报告(1)
《示波器的使用》实验示范报告【实验目的】1•了解示波器显示波形的原理，了解示波器各主要组成部分及它们之间的联系和配合；2•熟悉使用示波器的基本方法，学会用示波器测量波形的电压幅度和频率；3.观察李萨如图形。
【实验仪器】双踪示波器GOS-6021型1台函数信号发生器YB1602型1台连接线示波器专用2根示波器和信号发生器的使用说明请熟读常用仪器部分［实验原理］示波器由示波管、扫描同步系统、丫轴和X轴放大系统和电源四部分组成,示波管如图所示，左端为一电子枪，电子枪加热后发出一束电子，电子经电场加速以高速打在右端的荧光屏上，屏上的荧光物发光形成一亮点。
亮点在偏转板电压的作用下，位置也随之改变。
在一定范围内，亮点的位移与偏转板上所加电压成正比。
示波管结构简图示波管内的偏转板扫描与同步的作用如果在X轴偏转板加上波形为锯齿形的电压，在荧光屏上看到的是一条水平线, 如图F紬45臭址图扫描的作用及其显示如果在Y轴偏转板上加正弦电压，而X轴偏转板不加任何电压，则电子束的亮点在纵方向随时间作正弦式振荡，在横方向不动。
我们看到的将是一条垂直的亮线，如果在丫轴偏转板上加正弦电压，又在X轴偏转板上加锯齿形电压，则荧光屏上的亮点将同时进行方向互相垂直的两种位移，其合成原理如图所示，描出了正弦图形。
如果正弦波与锯齿波的周期（频率）相同，这个正弦图形将稳定地停在荧光屏上。
但如果正弦波与锯齿波的周期稍有不同，则第二次所描出的曲线将和第一次的曲线位置稍微错开，在荧光屏上将看到不稳定的图形或不断地移动的图形，甚至很复杂的图形。
由此可见：（1）要想看到Y轴偏转板电压的图形，必须加上X轴偏转板电压把它展开，这个过程称为扫描。
如果要显示的波形不畸变，扫描必须是线性的，即必须加锯齿波。
（2）要使显示的波形稳定，丫轴偏转板电压频率与X轴偏转板电压频率的比值必须是整数，即：示波器中的锯齿扫描电压的频率虽然可调，但要准确的满足上式，光靠人工调节还是不够的，待测电压的频率越高，越难满足上述条件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大学物理试验报告
实验者班级数理1101 姓名刘洁华学号 201011411221 实验时间 2011-3-29
检查预习报告签字实验地点科330 实验成绩
实验名称：示波器的使用
实验目的及要求：（1）了解示波器的基本工作原理。
（2）学习示波器、低频信号发生器的使用方法。
（3）学习用示波器观察信号波形和利用示波器测量信号频率的方法。
一、实验原理：
1)示波器的基本组成部分：示波管、竖直放大器、水平放大器、扫描发生器、触发同步和直
流电源等。
2)示波管左端为一电子枪，电子枪加热后发出一束电子，电子经电场加速以高速打在右端的
荧光屏上，屏上的荧光物发光形成一亮点。
亮点在偏转板电压的作用下，位置也随之改变。
在一定范围内，亮点的位移与偏转板上所加电压成正比。
3)示波器显示波形的原理：如果在X轴偏转板加上波形为锯齿形的电压，在荧光屏上看到的是
一条水平线，如果在Y轴偏转板上加正弦电压，而X轴偏转板不加任何电压，则电子束的亮点在纵方向随时间作正弦式振荡，在横方向不动。
我们看到的将是一条垂直的亮线，如果在Y 轴偏转板上加正弦电压，又在X轴偏转板上加锯齿形电压，则荧光屏上的亮点将同时进行方向互相垂直的两种位移，两个方向的位移合成就描出了正弦图形。
如果正弦波与锯齿波的周期（频率）相同，这个正弦图形将稳定地停在荧光屏上。
但如果正弦波与锯齿波的周期稍有不同，则第二次所描出的曲线将和第一次的曲线位置稍微错开，在荧光屏上将看到不稳定的图形或不断地移动的图形，甚至很复杂的图形。
要使显示的波形稳定，扫描必须是线性的，即必须加锯齿波；Y轴偏转板电压频率与X轴偏转板电压频率的比值必须是整数。
示波器中的锯齿扫描电压的频率虽然可调，但光靠人工调节还是不够准确，所以在示波器内部加装了自动频率跟踪的装置，称为“同步”。
在人工调节接近满足式频率整数倍时条件下，再加入“同步”的作用，扫描电压的周期就能准确等于待测电压周期的整数倍，从而获得稳定的波形。
4)李萨如图形的基本原理：如果同时从示波器的x轴和y轴输入频率相同或成简单整数比的两
个正弦电压，则屏幕上将呈现出特殊形状的、稳定的光点轨迹，这种轨迹图称为李萨如图形。
李萨如图形的形成规律为：如果沿x，y分别作一条直线，水平方向的直线做多可得的交点数为N（x），竖直方向最多可得的交点数为N（y），则x和y方向输入的两正弦波的频率之比为f（x）：f（y）=N（y）：N（x）。
二、实验仪器：示波器、低频信号发生器。
三、实验操作的主要步骤：
(一)示波器的使用与调节
1)将各控制旋钮置于相关位置。
2)接通电源，按下面板左下角的“POWER”钮，指示灯亮，稍待片刻，仪器进入正常工作状
态。
3)经示波管灯丝预热后，屏上出现绿色亮点，调节INTEN、FOCUS、POSITION，使亮点清晰。
4)将TIME/DIV逐渐旋到2ms或5ms，观察光点由慢变快移动，直至屏上显示一条稳定的水
平扫描线，按(3)使线清晰。
(二)实验内容：
1)观察正弦波波长：a)将AC GND DC转换开关置于AC
b)讲面板右上角的SOURCE置于CH2
c)将低频信号发生器的50Hz信号源直接输入CH2-Y输入端（红插头应接低
频发生器输出的红接线柱）
d)屏上显示出正弦波（调V/DIV调节大小，TIME/DIV扫描开关使之出现正
弦波，IEVEL使波形稳定）
e)改变扫描电压的频率(TIME/DIV)观察正弦波得变化，使屏上出现多个完
整的波形图。
2)观察并描绘李萨如图形，测量正弦信号频率。
四、实验数据记录表格：。
