(完整版)三菱变频器E740参数设置.doc

三菱变频器E参数设置

P78
0（0-2）
反转防止选择
1正转和反转均可
2只能正转，不可反转
3只能反转，不可正转
P79
2
电动机控制模式
1PU点动利用面板可切换PU与外部操作模式
2PU操作模式用面板操作
3外部操作模式
4外部/PU组合操作模式1
5外部/PU组合操作模式2
6切换模式在运行下进行PU与外部操作模式切换
P160
0
用户参数组读取选择
P9
电子过电流保护
P24
多段速设定(4速)
P25
多段速设定(5速)
P26
多段速设定(6速)
P27
多段速设定(7速)
P48
第二电子过电流保护(0-500mA)
P77
0
1仅限于PU操作模式下的停止中可以写入。
2不可写入参数
注：P22 P75 P77 P79操作模式选择可写入。
2、即使运行中也可写入设定。
三菱变频器E参数设置
三菱变频器E740参数设置
参数号
参数值
说明
ALLC
0Hale Waihona Puke 0→1恢复出厂设置P1
50HZ（0-120HZ）
上限频率
P2
0HZ（0-120HZ）
下限频率
P4
50HZ（默认）
多段速设定(高速)
P5
30HZ（默认）
多段速设定(中速)
P6
10HZ（默认）
多段速设定(低速)
P7
加速时间
P8
减速时间
P183
8
MRS端子功能选择
15段速设定(同RL、RM、RH的多段速组合)
P232
多段速设定(8速)

(完整版)三菱变频器参数调试

三菱变频器参数调试一、变频器的参数设置变频器的参数设定在调试过程中是十分重要的。

由于参数设定不当，不能满足生产的需要，导致起动、制动的失败，或工作时常跳闸，严重时会烧毁功率模块IGBT或整流桥等器件。

变频器的品种不同，参数量亦不同。

一般单一功能控制的变频器约50～60个参数值，多功能控制的变频器有200个以上的参数。

但不论参数多或少，在调试中是否要把全部的参数重新调正呢？不是的，大多数可不变动，只要按出厂值就可，只要把使用时原出厂值不合适的予以重新设定就可，例如：外部端子操作、模拟量操作、基底频率、最高频率、上限频率、下限频率、启动时间、制动时间(及方式)、热电子保护、过流保护、载波频率、失速保护和过压保护等是必须要调正的。

当运转不合适时，再调整其他参数。

变频器的设定参数较多，每个参数均有一定的选择范围，使用中常常遇到因个别参数设置不当，导致变频器不能正常工作的现象，因此，必须对相关的参数进行正确的设定。

1、控制方式：即速度控制、转距控制、PID 控制或其他方式。

采取控制方式后，一般要根据控制精度进行静态或动态辨识。

2、基底频率设定基底频率标准是50Hz时380V，即V/F=380/50=7.6。

但因重载负荷(如挤出机，洗衣机，甩干机，混炼机，搅拌机，脱水机等)往往起动不了，而调其他参数往往无济于事，那么调基底频率是个有效的方法。

即将50Hz设定值下降，可减小到30Hz或以下。

这时，V/F>7.6，即在同频率下尤其低频段时输出电压增高(即转矩∝U2)。

故一般重载负荷都能较好的起动。

3、最低运行频率：即电机运行的最小转速，电机在低转速下运行时，其散热性能很差，电机长时间运行在低转速下，会导致电机烧毁。

而且低速时，其电缆中的电流也会增大，也会导致电缆发热。

4、最高运行频率：一般的变频器最大频率到60Hz ，有的甚至到400 Hz ，高频率将使电机高速运转，这对普通电机来说，其轴承不能长时间的超额定转速运行，电机的转子是否能承受这样的离心力。

变频器参数设置实验

FRE700 系列变频器参数设置实验一、操作面板1. 单位显示·Hz ：显示频率时亮灯。

（显示设定频率监视时闪烁。

）·A ：显示电流时亮灯。

（显示上述以外的内容时，“Hz ” 、 “A ”一齐熄灭。

）2. 监视器（4位LED ）显示频率、参数编号等。

3. M 旋钮（M 旋钮：三菱变频器的旋钮。

）用于变更频率设定、参数的设定值。

按该旋钮可显示以下内容。

·监视模式时的设定频率·校正时的当前设定值·报警历史模式时的顺序4. 模式切换用于切换各设定模式。

和同时按下也可以用来切换运行模式。

长按此键（2秒）可以锁定操作。

5. SET 设定的确定运行中按此键则监视器出现右图显示。

6. 启动指令7. 运行模式切换用于切换PU ／外部运行模式。

使用外部运行模式（通过另接的频率设定电位器和启动信号启动的运行）时请按此键，使表示运行模式的EXT 处于亮灯状态。

（切换至组合模式时，可同时按（0.5秒），或者变更参数Pr.79。

）PU ：PU 运行模式，EXT ：外部运行模式，也可以解除PU 停止。

8. 停止运行停止运转指令。

保护功能（严重故障）生效时，也可以进行报警复位。

E740操作面板图按 SET 键变化图9. 监视器显示监视模式时亮灯。

10. 参数设定模式显示参数设定模式时亮灯。

11. 运行状态显示变频器动作中亮灯／闪烁。

* 亮灯：正转运行中缓慢闪烁（1.4秒循环）：反转运行中快速闪烁（0.2秒循环）：• 按RUN键或输入启动指令都无法运行时• 有启动指令、频率指令在启动频率以下时• 输入了MRS信号时12. 运行模式显示PU：PU运行模式时亮灯。

EXT：外部运行模式时亮灯。

（初始设定状态下，在电源ON时点亮。

）NET：网络运行模式时亮灯。

PU、EXT：在外部／PU组合运行模式1、2时点亮操作面板无指令权时，全部熄灭。

二、简单设定运行模式（简单设定模式）1. 可通过简单的操作来完成利用启动指令和速度指令的组合进行的Pr.79运行模式选择设定。

三菱变频器简易参数设置

三菱变频器简易参数设置一、变频器简易参数设置步骤：1.确定控制模式：在三菱变频器的参数设置界面中，首先需要选择控制模式。

一般有向量控制模式和V/F控制模式两种选择。

如果需要对电动机进行较为精确的控制，可以选择向量控制模式；如果只需要对电动机进行基本的调速控制，可以选择V/F控制模式。

2.设定主设备参数：在控制模式选择完成后，接下来需要设定主设备参数。

主设备参数包括额定电压、额定电流和额定功率。

根据实际情况设定这些参数，确保变频器能够正确识别和适配所控制的电动机。

3.设定输入选择：输入选择是指选择三菱变频器的输入电源类型。

一般有单相电源和三相电源两种选择。

根据实际的电源情况进行选择，并设定相应的参数。

4.设定输出选择：输出选择是指选择三菱变频器的输出电源类型。

一般有单相输出和三相输出两种选择。

根据实际需要进行选择，并设定相应的参数。

5.设定频率范围：频率范围是指设定变频器的输出频率范围。

根据所控制的电动机的额定转速和工作要求进行设定。

通常情况下，可以将输出频率范围设定为额定转速的1.2倍左右，以保证电动机正常工作。

6.设定过载和过热保护：过载和过热保护是保证电动机和变频器安全运行的重要参数。

可以根据电动机的额定电流和变频器的额定电流进行设置，确保在超负荷或过热情况下变频器能够及时停机保护。

7.设定制动方式：制动方式是指在变频器停机时，对电动机的制动方式选择。

一般有自由停机、减速停机和快停机三种选择。

根据具体应用需求选择相应的制动方式，并设定相应的参数。

8.设定调速曲线：调速曲线是指设置变频器的调速性能。

根据实际需要，可以选择线性曲线、S型曲线或者自定义曲线等不同形状的调速曲线，并进行相应的参数设定。

9.保存设置参数：在所有参数设置完成后，将所有参数进行保存，以确保设定的参数能够在下次启动时继续生效。

二、变频器简易参数设置注意事项：1.首先，根据实际情况选择合适的参数设置。

不同的应用场景可能需要不同的参数设定，需要根据具体需求进行选择。

三菱变频器参数设置

三菱变频器参数设置三菱变频器控制方式：即速度控制、转距控制、PID控制或其他方式。

采取控制方式后，一般要根据控制精度，需要开展静态或动态辨识。

三菱变频器最低运行频率：即电机运行的最小转速，电机在低转速下运行时，其散热性能很差，电机长时间运行在低转速下，会导致电机烧毁。

而且低速时，其电缆中的电流也会增大，也会导致电缆发热。

三菱变频器最高运行频率：一般的三菱变频器最大频率到60Hz，有的甚至到400Hz，高频率将使电机高速运转，这对普通电机来说，其轴承不能长时间的超额定转速运行，电机的转子是否能承受这样的离心力。

三菱变频器载波频率：载波频率设置的越高其高次谐波分量越大，这和电缆的长度，电机发热，电缆发热三菱变频器发热等因素是密切相关的。

三菱变频器在参数中设定电机的功率、电流、电压、转速、最大频率，这些参数可以从电机铭牌中直接得到。

三菱变频器跳频：在某个频率点上，有可能会发生共振现象，特别在整个装置比较高时；在控制压缩机时，要防止压缩机的喘振点。

三菱变频器参数设置操作规程一.工作监视选择1. 待机状态现在为频率监视2. 按SET键进入电流监视3. 在2状态下按SET键进入电压监视4. 在3状态下按SET键进入报警监视5. 在4状态下按SET键进入频率监视二. 变频器工作模式选择1. 在待机状态下显示监视模式2. 按MODE键进入频率设置模式3. 在2状态按MODE键进入参数模式4. 在3状态下按MODE键进入运行模式5. 在4 状态下按MODE键进入帮助模式6. 在5 状态下按MODE键回到监视模式三.变频器主要参数介绍1. 上限频率(Pr。

1)限制变频器输出频率上限值，出厂设定为120Hz2. 下限频率(Pr。

2)限制变频器输出频率下限值，只要启动信号为ON，频率到达下限值就启动电机3. 加减速时间设定Pr。

7加速时间Pr。

8 减速时间Pr。

44第二加速时间Pr。

45第二减速时间4. 电子过流保护(Pr。

(完整版)三菱变频器E740参数设置

三菱变频器E740参数设置
P161 频率设定/键盘锁定操作选择
0 M旋钮频率设定模式键盘锁定模式无效0M旋钮电位器模式键盘锁定模式无效
10 M旋钮频率设定模式键盘锁定模式有效
11 M旋钮电位器模式键盘锁定模式有效
P182 5
RH端子功能选择
RH点动运行(JOG)
P15 点动频率
P16 点动加减速时间
P183 8 MRS端子功能选择
15段速设定(同RL、RM、RH的多段速组合)
P232 多段速设定(8速) P233 多段速设定(9速) P234 多段速设定(10速) P235 多段速设定(11速) P236 多段速设定(12速) P237 多段速设定(13速) P238 多段速设定(14速) P239 多段速设定(15速)
即使P77设定为0，在运行中都可变更设定值。

当P160=0时可以设定。

三菱变频器参数设置

三菱变频器参数设置⼀、变频器的参数设置变频器的参数设定在调试过程中是⼗分重要的。

由于参数设定不当，不能满⾜⽣产的需要，导致起动、制动的失败，或⼯作时常跳闸，严重时会烧毁功率模块IGBT 或整流桥等器件。

变频器的品种不同，参数量亦不同。

⼀般单⼀功能控制的变频器约50～60个参数值，多功能控制的变频器有200个以上的参数。

但不论参数多或少，在调试中是否要把全部的参数重新调正呢？不是的，⼤多数可不变动，只要按出⼚值就可，只要把使⽤时原出⼚值不合适的予以重新设定就可，例如：外部端⼦操作、模拟量操作、基底频率、最⾼频率、上限频率、下限频率、启动时间、制动时间(及⽅式)、热电⼦保护、过流保护、载波频率、失速保护和过压保护等是必须要调正的。

当运转不合适时，再调整其他参数。

变频器的设定参数较多，每个参数均有⼀定的选择范围，使⽤中常常遇到因个别参数设置不当，导致变频器不能正常⼯作的现象，因此，必须对相关的参数进⾏正确的设定。

1、控制⽅式：即速度控制、转距控制、PID控制或其他⽅式。

采取控制⽅式后，⼀般要根据控制精度进⾏静态或动态辨识。

2、基底频率设定基底频率标准是50Hz时380V，即V/F=380/50=7.6。

但因重载负荷(如挤出机，洗⾐机，甩⼲机，混炼机，搅拌机，脱⽔机等)往往起动不了，⽽调其他参数往往⽆济于事，那么调基底频率是个有效的⽅法。

即将50Hz设定值下降，可减⼩到30Hz或以下。

这时，V/F>7.6，即在同频率下尤其低频段时输出电压增⾼(即转矩∝U2)。

故⼀般重载负荷都能较好的起动。

3、最低运⾏频率：即电机运⾏的最⼩转速，电机在低转速下运⾏时，其散热性能很差，电机长时间运⾏在低转速下，会导致电机烧毁。

⽽且低速时，其电缆中的电流也会增⼤，也会导致电缆发热。

4、最⾼运⾏频率：⼀般的变频器最⼤频率到60Hz，有的甚⾄到400Hz，⾼频率将使电机⾼速运转，这对普通电机来说，其轴承不能长时间的超额定转速运⾏，电机的转⼦是否能承受这样的离⼼⼒。

三菱变频器参数设置

一、变频器的参数设置变频器的参数设定在调试过程中是十分重要的。

由于参数设定不当，不能满足生产的需要，导致起动、制动的失败，或工作时常跳闸，严重时会烧毁功率模块IGBT 或整流桥等器件。

变频器的品种不同，参数量亦不同。

一般单一功能控制的变频器约50～60个参数值，多功能控制的变频器有200个以上的参数。

但不论参数多或少，在调试中是否要把全部的参数重新调正呢？不是的，大多数可不变动，只要按出厂值就可，只要把使用时原出厂值不合适的予以重新设定就可，例如：外部端子操作、模拟量操作、基底频率、最高频率、上限频率、下限频率、启动时间、制动时间(及方式)、热电子保护、过流保护、载波频率、失速保护和过压保护等是必须要调正的。

当运转不合适时，再调整其他参数。

变频器的设定参数较多，每个参数均有一定的选择范围，使用中常常遇到因个别参数设置不当，导致变频器不能正常工作的现象，因此，必须对相关的参数进行正确的设定。

1、控制方式：即速度控制、转距控制、PID控制或其他方式。

采取控制方式后，一般要根据控制精度进行静态或动态辨识。

2、基底频率设定基底频率标准是50Hz时380V，即V/F=380/50=7.6。

但因重载负荷(如挤出机，洗衣机，甩干机，混炼机，搅拌机，脱水机等)往往起动不了，而调其他参数往往无济于事，那么调基底频率是个有效的方法。

即将50Hz设定值下降，可减小到30Hz或以下。

这时，V/F>7.6，即在同频率下尤其低频段时输出电压增高(即转矩∝U2)。

故一般重载负荷都能较好的起动。

3、最低运行频率：即电机运行的最小转速，电机在低转速下运行时，其散热性能很差，电机长时间运行在低转速下，会导致电机烧毁。

而且低速时，其电缆中的电流也会增大，也会导致电缆发热。

4、最高运行频率：一般的变频器最大频率到60Hz，有的甚至到400Hz，高频率将使电机高速运转，这对普通电机来说，其轴承不能长时间的超额定转速运行，电机的转子是否能承受这样的离心力。

三菱变频器参数设置

一、变频器的参数设置变频器的参数设定在调试过程中是十分重要的。

由于参数设定不当，不能满足生产的需要，导致起动、制动的失败，或工作时常跳闸，严重时会烧毁功率模块IGBT 或整流桥等器件。

变频器的品种不同，参数量亦不同。

一般单一功能控制的变频器约50～60个参数值，多功能控制的变频器有200个以上的参数。

但不论参数多或少，在调试中是否要把全部的参数重新调正呢？不是的，大多数可不变动，只要按出厂值就可，只要把使用时原出厂值不合适的予以重新设定就可，例如：外部端子操作、模拟量操作、基底频率、最高频率、上限频率、下限频率、启动时间、制动时间(及方式)、热电子保护、过流保护、载波频率、失速保护和过压保护等是必须要调正的。

当运转不合适时，再调整其他参数。

变频器的设定参数较多，每个参数均有一定的选择范围，使用中常常遇到因个别参数设置不当，导致变频器不能正常工作的现象，因此，必须对相关的参数进行正确的设定。

1、控制方式：即速度控制、转距控制、PID控制或其他方式。

采取控制方式后，一般要根据控制精度进行静态或动态辨识。

2、基底频率设定基底频率标准是50Hz时380V，即V/F=380/50=7.6。

但因重载负荷(如挤出机，洗衣机，甩干机，混炼机，搅拌机，脱水机等)往往起动不了，而调其他参数往往无济于事，那么调基底频率是个有效的方法。

即将50Hz设定值下降，可减小到30Hz或以下。

这时，V/F>7.6，即在同频率下尤其低频段时输出电压增高(即转矩∝U2)。

故一般重载负荷都能较好的起动。

3、最低运行频率：即电机运行的最小转速，电机在低转速下运行时，其散热性能很差，电机长时间运行在低转速下，会导致电机烧毁。

而且低速时，其电缆中的电流也会增大，也会导致电缆发热。

4、最高运行频率：一般的变频器最大频率到60Hz，有的甚至到400Hz，高频率将使电机高速运转，这对普通电机来说，其轴承不能长时间的超额定转速运行，电机的转子是否能承受这样的离心力。

(完整版)三菱变频器E740参数设置

三菱变频器E740参数设置
参数号参数值说明
ALLC 0 0→1恢复出厂设置
P1 50HZ（0-120HZ）上限频率
P2 0HZ（0-120HZ）下限频率
P4 50HZ（默认）多段速设定(高速)
P5 30HZ（默认）多段速设定(中速)
P6 10HZ（默认）多段速设定(低速)
P7 加速时间
P8 减速时间
P9 电子过电流保护
P24 多段速设定(4速)
P25 多段速设定(5速)
P26 多段速设定(6速)
P27 多段速设定(7速)
P48 第二电子过电流保护(0-500mA)
P77 0 0仅限于PU操作模式下的停止中可以写入。

1不可写入参数
注：P22 P75 P77 P79操作模式选择可写入。

2、即使运行中也可写入设定。

P78 0（0-2）反转防止选择
0正转和反转均可
1只能正转，不可反转2只能反转，不可正转
P79 2 电动机控制模式
0PU点动利用面板可切换PU与外部操作模式1PU操作模式用面板操作
2外部操作模式
3外部/PU组合操作模式 1
4外部/PU组合操作模式 2
5切换模式在运行下进行PU与外部操作模式切换
P160 0 用户参数组读取选择
0 可以显示简单模式和扩展参数
1 只显示注册到用户参数组的参数。

完整版三菱变频器参数调试

二菱变频器参数调试一、变频器的参数设置变频器的参数设定在调试过程中是十分重要的。

由于参数设定不当，不能满足生产的需要，导致起动、制动的失败，或工作时常跳闸，严重时会烧毁功率模块IGBT或整流桥等器件。

变频器的品种不同，参数量亦不同。

一般单一功能控制的变频器约50〜60个参数值，多功能控制的变频器有200个以上的参数。

但不论参数多或少，在调试中是否要把全部的参数重新调正呢？不是的，大多数可不变动，只要按出厂值就可，只要把使用时原出厂值不合适的予以重新设定就可，例如：外部端子操作、模拟量操作、基底频率、最咼频率、上限频率、下限频率、启动时间、制动时间（及方式）、热电子保护、过流保护、载波频率、失速保护和过压保护等是必须要调正的。

当运转不合适时，再调整其他参数。

变频器的设定参数较多，每个参数均有一定的选择范围，使用中常常遇到因个别参数设置不当，导致变频器不能正常工作的现象，因此，必须对相关的参数进行正确的设定。

1、控制方式：即速度控制、转距控制、PID控制或其他方式。

采取控制方式后，一般要根据控制精度进行静态或动态辨识。

2、基底频率设定基底频率标准是50Hz时380V，即V/F=380/50=7.6。

但因重载负荷（如挤出机，洗衣机，甩干机，混炼机，搅拌机，脱水机等）往往起动不了，而调其他参数往往无济于事，那么调基底频率是个有效的方法。

即将50Hz设定值下降，可减小到30Hz或以下。

这时，V/F>7.6，即在同频率下尤其低频段时输出电压增高（即转矩x U2）。

故一般重载负荷都能较好的起动。

3、最低运行频率:即电机运行的最小转速，电机在低转速下运行时，其散热性能很差，电机长时间运行在低转速下，会导致电机烧毁。

而且低速时，其电缆中的电流也会增大，也会导致电缆发热。

4、最咼运行频率：一般的变频器最大频率到60Hz ,有的甚至到400 Hz ,高频率将使电机高速运转，这对普通电机来说，其轴承不能长时间的超额定转速运行，电机的转子是否能承受这样的离心力。

三菱变频器E参数设置

0可以显示简单模式和扩展参数
1只显示注册到用户参数组的参数
P161
频率设定/键盘锁定操作选择
0M旋钮频率设定模式键盘锁定模式无效
1M旋钮电位器模式键盘锁定模式无效
10M旋钮频率设定模式键盘锁定模式有效
11M旋钮电位器模式键盘锁定模式有效
P182
5
RH端子功能选择
RH点动运行(JOG)
P15点动频率
P16点动加减速时间
P183
8
MRS端子功能选择
15段速设定(同RL、RM、RH的多段速组合)
P232
多段速设定(8速)
P233
多段速设定(9速)
P234
多段速设定(10速)
P235
多段速设定(11速)
P236
多段速设定(12速)
P237
多段速设定(13速)
P238
多段速设定(14速)
P239
多段速设定(15速)
即使P77设定为0，在运行中都可变更设定值。当P160=0时可以设定。
反转防止选择
1正转和反转均可
2只能正转，不可反转
3只能反转，不可正转
P79
2
电动机控制模式
1PU点动利用面板可切换PU与外部操作模式
2PU操作模式用面板操作
3外部操作模式
4外部/PU组合操作模式1
5外部/PU组合操作模式2
6切换模式在运行下进行PU与外部操作模式切换
P160
0
用户参数组读取选择
三菱变频器E740参数设置
参数号
参数值
说明
ALLC
0
0→1恢复出厂设置
P1
50HZ（0-120HZ）
上限频率

三菱变频器参数设置

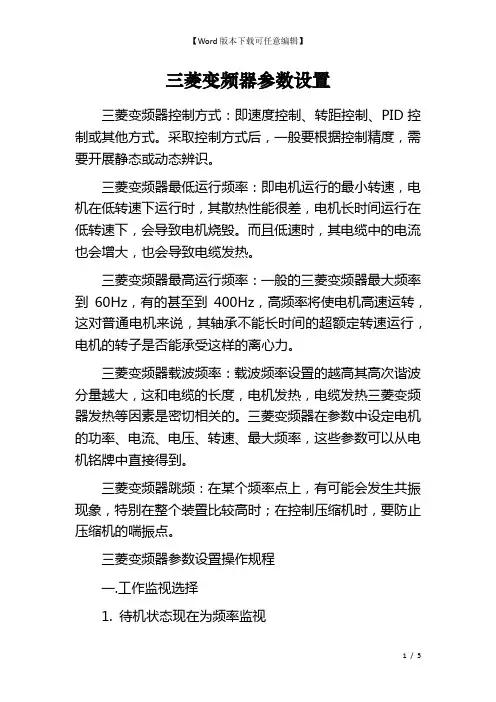

三菱变频器参数设置三菱变频器控制方式：即速度控制、转距控制、PID控制或其他方式。

采取控制方式后，一般要根据控制精度，需要开展静态或动态辨识。

三菱变频器最低运行频率：即电机运行的最小转速，电机在低转速下运行时，其散热性能很差，电机长时间运行在低转速下，会导致电机烧毁。

而且低速时，其电缆中的电流也会增大，也会导致电缆发热。

三菱变频器最高运行频率：一般的三菱变频器最大频率到60Hz，有的甚至到400Hz，高频率将使电机高速运转，这对普通电机来说，其轴承不能长时间的超额定转速运行，电机的转子是否能承受这样的离心力。

三菱变频器载波频率：载波频率设置的越高其高次谐波分量越大，这和电缆的长度，电机发热，电缆发热三菱变频器发热等因素是密切相关的。

三菱变频器在参数中设定电机的功率、电流、电压、转速、最大频率，这些参数可以从电机铭牌中直接得到。

三菱变频器跳频：在某个频率点上，有可能会发生共振现象，特别在整个装置比较高时；在控制压缩机时，要防止压缩机的喘振点。

三菱变频器参数设置操作规程一.工作监视选择1. 待机状态现在为频率监视2. 按SET键进入电流监视3. 在2状态下按SET键进入电压监视4. 在3状态下按SET键进入报警监视5. 在4状态下按SET键进入频率监视二. 变频器工作模式选择1. 在待机状态下显示监视模式2. 按MODE键进入频率设置模式3. 在2状态按MODE键进入参数模式4. 在3状态下按MODE键进入运行模式5. 在4 状态下按MODE键进入帮助模式6. 在5 状态下按MODE键回到监视模式三.变频器主要参数介绍1. 上限频率(Pr。

1)限制变频器输出频率上限值，出厂设定为120Hz2. 下限频率(Pr。

2)限制变频器输出频率下限值，只要启动信号为ON，频率到达下限值就启动电机3. 加减速时间设定Pr。

7加速时间Pr。

8 减速时间Pr。

44第二加速时间Pr。

45第二减速时间4. 电子过流保护(Pr。

三菱变频器E740参数设置电子教案

三菱变频器E740参
数设置
三菱变频器E740参数设置
P161 频率设定/键盘锁定操作选择
0 M旋钮频率设定模式键盘锁定模式无效0M旋钮电位器模式键盘锁定模式无效
10 M旋钮频率设定模式键盘锁定模式有效
11 M旋钮电位器模式键盘锁定模式有效
P182 5
RH端子功能选择
RH点动运行(JOG)
P15 点动频率
P16 点动加减速时间
P183 8 MRS端子功能选择
15段速设定(同RL、RM、RH的多段速组合)
P232 多段速设定(8速) P233 多段速设定(9速) P234 多段速设定(10速) P235 多段速设定(11速) P236 多段速设定(12速) P237 多段速设定(13速) P238 多段速设定(14速) P239 多段速设定(15速)
即使P77设定为0，在运行中都可变更设定值。

当P160=0时可以设定。

(完整版)三菱变频器E740参数设置.doc

三菱变频器E740 参数设置参数号参数值说明ALLC 0 0→1 恢复出厂设置P1 50HZ（0-120HZ）上限频率P2 0HZ（0-120HZ）下限频率P4 50HZ（默认）多段速设定 ( 高速 )P5 30HZ（默认）多段速设定 ( 中速 )P6 10HZ（默认）多段速设定 ( 低速 )P7 加速时间P8 减速时间P9 电子过电流保护P24 多段速设定 (4 速)P25 多段速设定 (5 速)P26 多段速设定 (6 速)P27 多段速设定 (7 速)P48 第二电子过电流保护 (0-500mA)0 仅限于 PU操作模式下的停止中可以写入。

1 不可写入参数P77 0 注： P22 P75 P77 P79 操作模式选择可写入。

2、即使运行中也可写入设定。

反转防止选择P78 0（ 0-2 ）0 正转和反转均可1 只能正转，不可反转2 只能反转，不可正转电动机控制模式0 PU点动利用面板可切换 PU与外部操作模式1 PU操作模式用面板操作P79 2 2 外部操作模式3 外部 /PU 组合操作模式 14 外部 /PU 组合操作模式 25 切换模式在运行下进行 PU 与外部操作模式切换用户参数组读取选择P1600 可以显示简单模式和扩展参数0只显示注册到用户参数组的参数1频率设定 / 键盘锁定操作选择0 M 旋钮频率设定模式键盘锁定模式无效P161 0 M旋钮电位器模式键盘锁定模式无效10 M 旋钮频率设定模式键盘锁定模式有效11 M 旋钮电位器模式键盘锁定模式有效5RH端子功能选择RH点动运行 (JOG)P182P15点动频率P16 点动加减速时间P1838 MRS端子功能选择15 段速设定 ( 同 RL、RM、 RH的多段速组合 )P232多段速设定 (8 速 ) P233多段速设定 (9 速 ) P234多段速设定 (10 速) P235多段速设定 (11 速) P236多段速设定 (12 速) P237多段速设定 (13 速) P238多段速设定 (14 速) P239多段速设定 (15 速)即使 P77设定为 0，在运行中都可变更设定值。
