变频器电抗器的选择
变频器直流电抗器选型和作用
变频器直流电抗器选型和作用
直流电抗器(又称平波电抗器)主要用于变流器的直流侧，电抗器中流过的具有沟通重量的直流电流。
主要用途是将叠加在直流电流上的沟通重量限定在某一规定值,保持整流电流连续，减小电流脉动值,改善输入功率因数。
直流电抗器也叫平波电抗器，串联在直流母线中（端子P1、P+），主要是减小输入电流的谐波成分，提高输入电源的功率因数（提高到0. 95）。
此电抗器可与沟通电抗器同时使用，变频器功率大于30kW时才考虑配置直流电抗器。
直流电抗器接在滤波电容前，它抑制进入电容的整流后冲击电流的幅值，并改善功率因数、降低母线沟通脉动。
变频器功率越大，越应当使用直流电抗器，由于没有直流电抗器时，变频器的电容滤波会造成电流波形严峻畸变而使电网电压波形严峻畸变，而且特别有害于变频器的整流桥和滤波电容寿命。
直流电抗器用于改善电容滤波（当前电压型变频调速器主要滤波方式是电容滤波）造成的输入电流波形畸变和改善功率因数、削减和防止因冲击电流造成整流桥损坏和电容过热，当电源变压器和输电电路电阻较小时、电网瞬变频繁时都需要使用直流电抗器。
直流电抗器可使逆变环节运行更稳定，并能限制短路电流。
直流电抗器电感值的选择一般为变频器输入侧沟通电抗器3%阻抗电感量的2~3倍，最少为1.7倍，即
LCD=(2～3)LAC
例如：对三相380V、90kW变频器所配直流电抗器计算值为LCD=(2N3)LLA1=(2～3)×0.123=0.246～0.369mH
选择工作电流为170A，电感量为0.2mH的电抗器。
变频器是否需要加进线、出线电抗器
变频器是否需要加进线、出线电抗器
一、与变频器配套用的电抗器有 3 种：
1、进线电抗器 LA1又称电源协调电抗器，它能够限制电网电压突变和操作过电压引起的电流冲击，有效地保护变频器和改善其功率因数。
接入与未接入进线电抗器时，变频器输入电网的谐波电流的情况，
2、直流电抗器 LDC直流电抗器接在变频系统的直流整流环节与逆变环节之间， LDC能使逆变环节运行更稳定，及改善变频器的功率因数。
3、输出电抗器 LA2接在变频器输出端与负载（电机）之间，起到抑制变频器噪声的作用。
三种电抗器在变频器中的连接如图 2 所示
二、需要安装进线电抗器的场合
进线电抗器既能阻止来自电网的干扰，又能减少整流单元产生的谐波电流对电网的污染，当电源容量很大时，更要防止各种过电压引起的电流冲击，因为它们对变频器内整流二极管和滤波电容器都是有害的。
因此接入进线电抗器，对改善变频器的运行状况是有好处的。
根据运行经验，在下列场合一定要安装进线电抗器，才能保证变频器可靠的运行。
1、电源容量为 600kVA 及以上，且变频器安装位置离大容量电源在 10m 以内，如图3 所示：
直流电抗器和输出电抗器的作用
2、在有直流环节的变频系统中，在整流器后接入直流电抗器可以有效地改善功率因数，配合得当可以将功率因数提高到 0.95，另外，直流电抗器能使逆变器运行稳定，并能限制短路电流，所以很多厂家生产的 55kW 以上的变频器都随机供应直流电抗器。
输出电抗器的主要作用是补偿长线分布电容的影响，并能抑制变频器输出的谐波，起到减小变频器噪声的作
用。
有些厂家还提供有输出电抗器与无输出电抗器时，连接电机的导线允许的最大长度，。
变频器输入电抗器和输出电抗器的作用
变频器输入电抗器和输出电抗器的作用1．输入电抗器在通用变频器应用场合，为了抑制谐波的影响，通常在变频器的进线端加装输入电抗器（如图所示）。
电抗器又称进线电抗器、交流电抗器或电源协调电抗器，它除了能有效地抑制谐波，改善功率因数外，还能够限制电网电压突变和操作过电压引起的电流冲击。
输入电抗器通常串接在电源和变频器输入端之间，与无线电噪声滤波器EIL（射频干扰滤波器）一起使用时应串联连接。
有的变频器在中间直流回路中加装直流电抗器以补偿无功功率，同时也有抑制谐波的功效。
如果有必要，可以采取这一措施，以有效地改善系统的功率因数，降低无功功率的传输，使无功功率得到补偿。
如果配合得当，可将功率因数提高到0.95以上，同时也对降低谐波分量起到一定的作用，另外，直流电抗器能使逆变器运行稳定，并限制短路电流。
因此，很多变频器厂商对55kW以上的变频器随机配套直流电抗器。
如图所示为不同规格的直流电抗器。
图直流电抗器采用输入电抗器抑制谐波干扰的原理是：它增加了电源阻抗，降低了由变频器产生的谐波分量，并能吸收浪涌电压和主电源的电压尖峰。
因此，输入电抗器既能阻止来自电网的干扰，又能减少整流电路产生的谐波电流对电网的污染。
通常商用电抗器的额定值是以基于基波电流的谐波电流百分比给出的，如2%和4%输入电抗器，当变频器以额定电流运行时，输入电抗器上将有2%或4%的电压降。
如在400V、50Hz电源上，2%输入电抗器上将有8V的电压降；而4%输入电抗器上将有16V的电压降。
在较高的谐波频率时，输入电抗器具有较大的阻抗，从而减弱了谐波电流。
也可以说，输入电抗器将电源阻抗提高了2%或4%，通常2%输入电抗器就足以吸收电源电压峰值，避免因此而造成的危害，还能保护变频器内部直流回路的电容器不致因浪涌电压和过热而损坏。
一个2%的输入电抗器可降低40%～60%的电流畸变。
通常在变频器输入端的电源阻抗不能小于1%，如果需要将谐波电流进一步降低，可以安装4%的输入电抗器，4%阻抗输入电抗器最适宜降低由变频器产生的谐波电流，因此可降低对公共电源谐波电压畸变的影响。

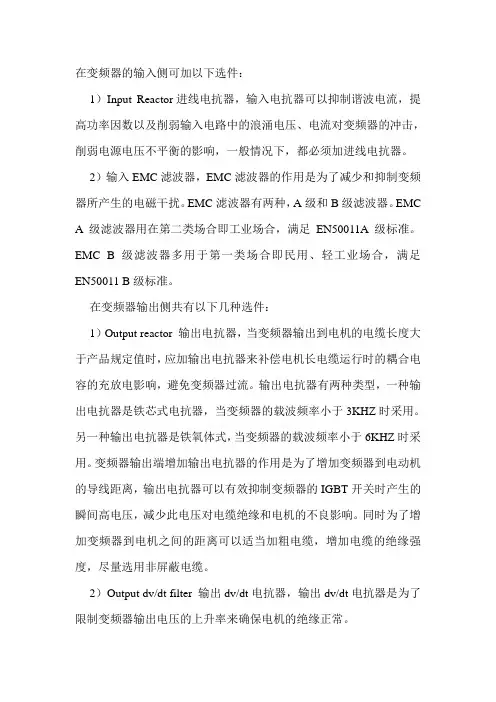

滤波器和电抗器的选用
在变频器的输入侧可加以下选件：
1）Input Reactor进线电抗器，输入电抗器可以抑制谐波电流，提高功率因数以及削弱输入电路中的浪涌电压、电流对变频器的冲击，削弱电源电压不平衡的影响，一般情况下，都必须加进线电抗器。
2）输入EMC滤波器，EMC滤波器的作用是为了减少和抑制变频器所产生的电磁干扰。
EMC滤波器有两种，A级和B级滤波器。
EMC A级滤波器用在第二类场合即工业场合，满足EN50011A级标准。
EMC B级滤波器多用于第一类场合即民用、轻工业场合，满足EN50011 B级标准。
在变频器输出侧共有以下几种选件：
1）Output reactor 输出电抗器，当变频器输出到电机的电缆长度大于产品规定值时，应加输出电抗器来补偿电机长电缆运行时的耦合电容的充放电影响，避免变频器过流。
输出电抗器有两种类型，一种输出电抗器是铁芯式电抗器，当变频器的载波频率小于3KHZ时采用。
另一种输出电抗器是铁氧体式，当变频器的载波频率小于6KHZ时采用。
变频器输出端增加输出电抗器的作用是为了增加变频器到电动机的导线距离，输出电抗器可以有效抑制变频器的IGBT开关时产生的瞬间高电压，减少此电压对电缆绝缘和电机的不良影响。
同时为了增加变频器到电机之间的距离可以适当加粗电缆，增加电缆的绝缘强度，尽量选用非屏蔽电缆。
2）Output dv/dt filter 输出dv/dt电抗器，输出dv/dt电抗器是为了限制变频器输出电压的上升率来确保电机的绝缘正常。
3）Sinusolidal filters正弦波滤波器，它使变频器的输出电压和电流近似于正弦波，减少电机谐波畴变系数和电机绝缘压力。
变频器进线电抗器和输出电抗器的挑选疑问
变频器进线电抗器和输出电抗器的挑选疑问由于变频器被运用在各种纷歧样的电气环境，不选用恰当的维护办法，就会影响变频器工作的安稳性和牢靠性。
实习证实，恰中选配电抗器与变频器配套运用，能够有用地避免因操作沟通进线开关而发作的过电压和浪涌电流对它的冲击，一同亦能够削减变频器发作的谐波对电网的污染，并可跋涉变频器的功率因数。
因而议论与变频器配套用的进出线电抗器的挑选办法对错常必要的。
一、关于变频器进线电抗器的挑选疑问 1.阻抗电压降：阻抗电压降是指50HZ时，对应实习额外电流时电抗器线圈两头的实习电压降。
通常挑选阻抗电压降在2-4%分配。
2.电感量的挑选：电抗器的额外电感量也是一个首要的参数！若电感量挑选不适宜，会直接影响额外电流下的阻抗电压降的改动，然后致使缺点。
而电感量的巨细取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。
挑选了额外沟通电流与阻抗电压降也就判定了电感量。
3.额外沟通电流的挑选：额外沟通电流是从发热方面方案电抗器的长时刻工作电流，一同应当思考满意的高次谐波重量。
即输入电抗器实习流过的电流是变频器的输入电流。
二、关于变频器输出电抗器的挑选疑问 1.阻抗电压降：阻抗电压降是指XHz时，对应实习额外电流时电抗器线圈两头的实习电压降。
通常挑选阻抗电压降在1-4%分配。
2.电感量的挑选：电抗器的额外电感量也是一个首要的参数！若电感量挑选不适宜，会直接影响额外电流下的电压降的改动，然后致使缺点。
而电感量的巨细取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。
输出电抗器电感量的挑选首要是依据在额外频率方案内的电缆长度来判定，然后再依据电动机的实习额外电流来挑选相应电感量央求下的铁芯截面积和导线截面积，才调判定实习电压降。
3.对应额外电流的电感量与电缆长度：电缆长度额外输出电流电感量。
4.额外沟通电流的挑选：额外沟通电流是从发热方面方案电抗器的长时刻工作电流，一同应当思考满意的高次谐波重量。

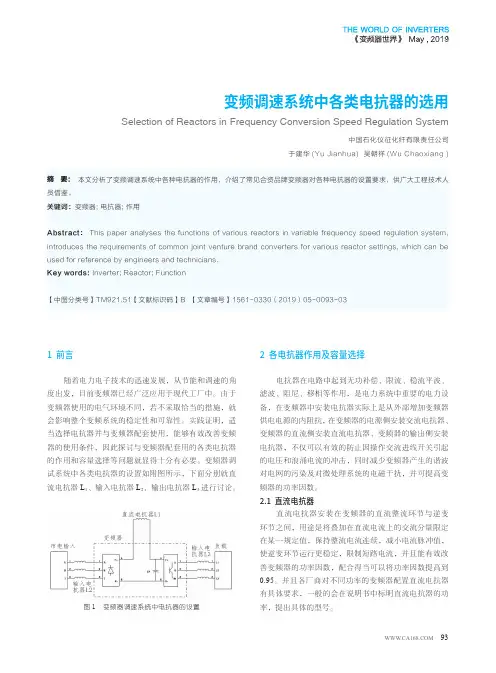

变频调速系统中各类电抗器的选用
93变频调速系统中各类电抗器的选用Selection of Reactors in Frequency Conversion Speed Regulation System中国石化仪征化纤有限责任公司于建华(Yu Jianhua) 吴朝祥(Wu Chaoxiang )本文分析了变频调速系统中各种电抗器的作用，介绍了常见合资品牌变频器对各种电抗器的设置要求，供广大工程技术人员借鉴。
关键词：变频器; 电抗器; 作用Abstract： This paper analyses the functions of various reactors in variable frequency speed regulation system, introduces the requirements of common joint venture brand converters for various reactor settings, which can be used for reference by engineers and technicians.Key words: Inverter; Reactor; Function【中图分类号】TM921.51【文献标识码】B 【文章编号】1561-0330（2019）05-0093-031 前言随着电力电子技术的迅速发展，从节能和调速的角度出发，目前变频器已经广泛应用于现代工厂中。
由于变频器使用的电气环境不同，若不采取恰当的措施，就会影响整个变频系统的稳定性和可靠性。
实践证明，适当选择电抗器并与变频器配套使用，能够有效改善变频器的使用条件，因此探讨与变频器配套用的各类电抗器的作用和容量选择等问题就显得十分有必要。
变频器调试系统中各类电抗器的设置如附图所示，下面分别就直流电抗器L 1、输入电抗器L 2、输出电抗器L 3进行讨论。
图1 变频器调速系统中电抗器的设置2 各电抗器作用及容量选择电抗器在电路中起到无功补偿、限流、稳流平波、滤波、阻尼、移相等作用，是电力系统中重要的电力设备，在变频器中安装电抗器实际上是从外部增加变频器供电电源的内阻抗，在变频器的电源侧安装交流电抗器、变频器的直流侧安装直流电抗器、变频器的输出侧安装电抗器，不仅可以有效的防止因操作交流进线开关引起的电压和浪涌电流的冲击，同时减少变频器产生的谐波对电网的污染及对微处理系统的电磁干扰，并可提高变频器的功率因数。
变频器输入侧选用输入电抗器的注意事项
变频器输入侧选用输入电抗器的注意事项1. 变频器输入电抗器的选用应根据实际需求确定其电抗值，并与变频器匹配。
当变频器的输入功率较大时，可以考虑选用大功率电抗器，以保证系统的稳定性。
2. 输入电抗器的额定电流应大于变频器的额定电流，以确保输入电抗器能够承受变频器在运行过程中可能出现的过电流冲击。
3. 输入电抗器的额定电压应与变频器的输入电压相匹配，以确保正常工作状态下不会发生电压冲入或过压现象。
4. 输入电抗器的额定频率应与变频器的工作频率相匹配，以保证输入电抗器能够有效地对电源电压进行补偿。
5. 输入电抗器的响应时间应与变频器的响应时间相匹配，以避免响应速度不一致导致系统的稳定性降低。
6. 输入电抗器应具有良好的过载能力，能够承受变频器长时间运行时可能出现的瞬态过电流。
7. 输入电抗器的损耗应尽量小，以减少系统的能耗和热损失。
8. 输入电抗器应具有良好的散热性能，能够有效降低温度，提高运行效率和寿命。
9. 输入电抗器的电感值应尽量稳定，以避免变频器的输出电流产生过多的谐波。
10. 输入电抗器的选用应符合国家相关标准和规定，以确保其安全可靠性，避免可能的电气事故和故障发生。
详细描述：输入电抗器是变频器系统中的关键元件之一，它主要用于电源对变频器输入电压的补偿和调节。
在选择输入电抗器时，首先需要根据实际工作条件和要求来确定其所需的电抗值。
如果系统的输入功率较大，可以选择大功率电抗器，以确保系统的稳定性和可靠性。
在选用输入电抗器时，还需要考虑其额定电流和额定电压。
输入电抗器的额定电流应大于变频器的额定电流，以保证输入电抗器能够承受变频器在运行过程中可能出现的过电流冲击。
输入电抗器的额定电压应与变频器的输入电压相匹配，以确保在正常工作状态下不会发生电压冲入或过压现象。
输入电抗器的响应时间和频率也需要与变频器的工作特性相匹配。
响应时间不一致可能导致系统的稳定性降低，频率不匹配可能导致输入电抗器无效地对电源电压进行补偿。
变频器输入电抗器选择
变频器输入电抗器选择变频器将电网的沟通电压转变为直流经整流后都经电容滤波，电容的使用使输入电流呈尖峰脉冲状，当电网阻抗小时，这种尖峰脉冲电流极大，造成很大的谐波干扰，并使变频器整流桥和电容简单损坏。
输入电抗器串联在电源进线与变频器输入侧(R、S、T)，用于抑制输入电流的谐波，削减电源浪涌对变频器的冲击，改善三相电源的不平衡性，提高输入电源的功率因数（提高到0.75~0.85）。
沟通变频调速系统输入侧设置的沟通电抗器或EMC滤波器，应依据变频器安装场所的其他用电设备对电网品质的要求，若变频器工作时已影响这些设备正常运行，可在变频器输入侧设置沟通电抗器或EMC滤波器，来抑制由功率元件通断引起的谐波和传导辐射。
若与变频器连接的电网的变压器中性点不接地，则不能选用EMC滤波器。
电源侧的沟通输入电抗器用于改善输入电流波形、提高整流器和滤波电容寿命、削减不良输入电流波形对电网的干扰、协调同一电网上晶闸管变换器造成的波形影响、削减功率切换和三相不平衡的影响，因此也称为电源协调电抗器，输入电抗器LA1能够限制电网电压突变和操作过电压引起的电流冲击，有效地爱护变频器和改善其功率因数。
变频调速系统接入与未接入输入电抗器时，输入电网的谐波电流的状况如图1所示。
从图2中可以看出，接入电抗器后能有效地抑制谐波电流。
电抗器的作用是防止变频器产生的谐波通过电源的输入回路返回到电网从而影响其他用电设备。
依据运行阅历，在下列场合应考虑安装输入电抗器，才能保证变频器平安牢靠的运行。
1)变频器所接电源的容量与变频器容量之比为10：1以上；电源容量为600kVA及以上，且变频器安装位置离大容量电源在10m以内，如图2所示。
图1 变频调速系统接入与未接入输入电抗器的比较图2 需要安装进线电抗器的电源2)三相电源电压不平衡率大于3%，电源电压不平衡率K可按下式计算：(1)式中，Umax为最大一相电压；Umin为最小一相电压；Up为三相平均电压。
变频器用电抗器选型经验
本文由民恩公司根据日常工作和客户交流总结而编辑，希望朋友们能从中有所收获；您的满意是我们最大的心愿。
文中主要是变频器用输入电抗器，输出电抗器，直流电抗器以及变频器输入滤波器和输出滤波器的产品介绍；在文中后面还有我们总结编辑的一些技术性资料主要是帮助你如何进行更好的选取变频器输入电抗器和输出电抗器，供您参考；具体配置请提供技术参数给我们相关人员。
交流输入电抗器产品概述输入电抗器接在电源和变频器之间的，它能限制电网电压突变和操作过电压引起的电流冲击，有效的保护变频器并能够改善变频器的功率因数，抑制变频器输入电网的谐波电流;输入交流电抗器限制以谐波形式出现的电路反馈。
它们还可以降低因为转换直流连接电容器中的输入整流器而导致的交流电流及其频率。
交流输入电抗器性能特点铁芯采用优质硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来，铁芯端面采用高品质防锈漆喷涂工艺，解决了电抗器铁芯表面生锈问题。
在运行中大大减小了噪音和振动。
电抗器均采用真空浸漆工艺，经高温热烘固化。
线圈有良好的绝缘性能，整体机械强度高，防潮性能好线圈采用F、H级绝缘系统，大大提高了长期运行的可靠性。
温升低，损耗小，成本低，综合利用率高。
体积小，重量轻，占用空间小，便于安装。
交流输入电抗器型号含义交流输入电抗器产品介绍◆电源对其它设备有明显的干扰（干扰、过压）◆电源相间电压不平衡＞额定电压的2.0%◆阻抗极低的线路（动力变压器为变频器额定值的10倍多）◆在一条线路上为减小线电流而安装的大量变频器◆使用cosφ（功率因数）校正电容或功率因数校正单元交流输入电抗器技术参数1、额定工作电压：380V/50Hz或660V/50Hz2、额定工作电流：5A至1600A@40℃3、抗电强度：铁芯－绕组3500VAC/50Hz/10mA/10s无飞弧击穿4、绝缘电阻：1000VDC绝缘阻值≥100MV5、电抗器噪音：小于65dB6、防护等级：IP007、绝缘等级：F级以上8、产品执行标准：IEC289:1987电抗器GB10229-88电抗器(eqv IEC289:1987)JB9644-1999半导体电气传动用电抗器交流输出电抗器产品概述输出交流电抗器用于变频器的负载侧,输出交流电抗器补偿长电缆的电容性电荷反转电流;如果是长电机电缆，则可以限制电机端子的dv/dt,延长变频器的有效传输距离，抑制变频器的IGBT模块开关时产生的瞬间高压。
有关变频器用进线电抗器及输出电抗器的选择
冷冻泵、 冷却 泵 、 却塔 风扇 、 冷 回风 装置 等进 行 调速 节能控 制 ， 可 就
有序 的节能服务 市场 到 ２ １ ０５ 年， 我国将建立比较完善的节能服 务体 系． 专业化节能服务公司进一
大 大减 少 了截 流损 失的 效 能 ， 而且 不 需要 人 工频繁 操 作 ， 降低 了劳
育一批 专业化 节能服 务公 司， 发展
壮大 一批 综合 性大 型 节能服 务 公 司 ， 立充满 活力 、 色鲜 明、 范 建 特 规
动 强度 。在 中央 空调 、 凤机 等 系统 中， 变频 器也有 不俗 的表 现 。中 国
４ ． ， 中合 同能 源管理 项 目投 ９５ 其 ％
资额从 去 年 的 ２ ７亿元 的 基础 上 ８
增 长 到 ４１ ．３亿 元 ． 增 加 了 ４ ． ４ ２ ３
４％． ５ 实现 的节 能量 达 到 １ ４ ．９ ８３ ６
万吨 标准煤 ： 行业从 业人数 也有大
幅度 增 加 ．从 原来 的 １ ５ ０ ０ ０人 ． ７
务 产 业 发 展 创 造 了 良好 的机 会 ．
调 节器 、 片机 、Ｌ 等 ， 单 ＰＣ 形成 一 个控 制 系统 ， 可 以调 节 水 泵的 输 就
出流量 ， 少无效 劳动 。人们 只要设 定泵站 总管 的 出水压 力 ， 减 设定值
与反馈 的 实际值 进行 比较 ， 差值 经过 运 算 处理后 ， 其 系统会 发 出控
其 主要 有五大 特点 ：
通用变频器的交流电抗器选择的研究
Ａｂ ｔ ａ ｔ Ｎｏ ，ｇ ｎ ｒ ｌｐ ｒ ｏ ｅ ｃ ｎ ｅ ｔ ｒｉ ｗｉ ｅｙ ｕ ｅ ｎ ｉ ｄ ｓ ｒ ， ａ ｍｏ ｉ ｏ ｌ ｔ ｎ ｃ ｕ ｅ ｙ ｉ ｉ ｉ — ｓｒ ｃ ： ｗ ｅ ｅ ａ ｕ ｐ ｓ ｏ ｖ ｒ ｅ ｄ ｌ ｓ ｄ ｉ ｎ ｕ ｔ ｙ ｈ ｒ ｎ ｃｐ ｌ ｉ ａ ｓ ｄ ｂ ｔ ｓ ｎ ｓ ｕ ｏ ｃ ｅ ｓｎ ｌ ｒ ｅ ｉｇ ｔ ｅｑ ａｉｙｏ ｏ ｒｇ ｉ．Ｔｈ ｒ ｂ ｅ ｉ ｐ ｉ ｔｅ ｔ ｎ ｔ ｅ ｐ ｃａ ｌ ｏ ｖ ｒ ｅ ｎ ｆ ｃ ｒ ａ ｉ ｇｙ ｗｏ ｓ ｎ ｎ ｈ ｕ ｌ ｆｐ ｗｅ ｒｄ ｔ ｅ ｐ ｏ ｌ ｍ ｓ ａ ｄ ａ ｔ ｎ ｉ Ｏ， ｓ ｅ ｉｌ ｃ ｎ ｅ ｔｒｍａ ｕ ａ — ｏ ｙ
了其 他设备 ， 比如 通信 设 备 的 运行 等 ］ 。解 决 这
能被 广 泛用 于 石油 工业 、 学 工业 、 纸 等工 业 。 化 造
２ 变频 器建模 及 谐 波分析
通用 变频器 的整 流部分 是二极 管组成 的三相
桥 式整流 电路 ， 并且 在 直 流侧 有 一 个 大 电容 存储
电荷和滤 除直 流侧 纹 波 ， 整 流部 分 近似 为 电压 使
中图 分 类 号 ： Ｍ４ １ Ｔ ６ 文献标识码 ： Ａ
Ｒ ｅ ｅ ｒ ｈ ｏ ｈｅＳｅｅ ｔｏ ｆＡＣ ａ ｔ ｒｆ ｒ Ｇｅ ｅ ａ ｒ ｏ ｅＣｏ ｖ ｒ ｅ ｓ ａ ｃ ｎ ｔ ｌｃ ｉ ｎ ｏ Ｒｅ ｃ ｏ ｏ ｎ ｒ ｌＰｕ ｐ ｓ ｎ ｅ ｔ ｒ
ｔ ｅ ｐｏ ｅ ｒｄ． ｈ ｗ ｒｇ ｉ Ｋ ｅ ｒ ｓ： ｅ ｒ ｌｐ ｐｏ ｅ ｉ ｅ ｔ ｒ； Ｃ ｅ ｃｏｒ ｓｍ ｕ ａ ｉｎ ｙｗｏ ｄ ｇ ｎｅ ａ ｕｒ ｓ ｎｖ ｒｅ Ａ ｒ ａ ｔ ； ｉ ｌ ｔｏ
250KW变频器配套专用电抗器
上海民恩电气有限公司手机：158********QQ:969827336联系人:刘先生本文中介绍了变频器输入电抗器，输出电抗器，直流电抗器；产品性能良好用于进口品牌变频器和国产变频器；250KW变频器配套专用输入输出电抗器，直流电抗器等，供您参考！250KW变频器配套专用电抗器产品技术参数1依据标准：GB10229-88电抗器JB9644-1999半导体电气传动用电抗器2电抗器型号：SLK-600-0.02343品牌：民恩4相数：三相5频率：50HZ6配套变频器额定功率：250KW7额定工作电压：380V/50HZ或660V/50HZ8额定工作电流：600A9额定电感：0.0234mH（可根据客户提供参数生产）10电抗器额定端电压:4.4V11抗电强度：3000VAC/50HZ/5mA/10s无飞弧击穿12额定电抗率:2%Ω13绝缘电阻：＞100M14防护等级：IP0015绝缘等级：F/H级16噪声:＜65dB（与电抗器水平距离点1米测试）17冷却方式：AN18使用条件：户内19海拔高度:2000m20环境温度:-25℃～+45℃21外形尺寸:300L*230W*280H22安装孔尺寸：250A*140B23单位：mm250KW变频器配套专用输入电抗器的外形尺寸：250KW变频器配套专用输入电抗器产品概述输入电抗器接在电源和变频器之间的，它能限制电网电压突变和操作过电压引起的电流冲击，有效的保护变频器并能够改善变频器的功率因数，抑制变频器输入电网的谐波电流;输入交流电抗器限制以谐波形式出现的电路反馈。
它们还可以降低因为转换直流连接电容器中的输入整流器而导致的交流电流及其频率。
250KW变频器配套专用输入电抗器性能特点铁芯采用优质硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来，铁芯端面采用高品质防锈漆喷涂工艺，解决了电抗器铁芯表面生锈问题。
在运行中大大减小了噪音和振动。
变频器输出电抗器怎么选择
变频器输出电抗器怎么选择变频器的输出是经PWM调制的电压波，调制波形如图1所示，由于电动机绕组的电感性质能使电流连续，因此电流基本上是正弦形的，脉冲宽度调制( PWM)有着陡峭的电压上升和下降的前后沿，即du/dt很大，使得输出引线向外放射含量极大的电磁干扰，并且在引出线对地、电动机绕组匝间、绕组对地间都产生很大的脉冲电流。
图1 调制波形为了减轻变频器输出du/dt对外界的干扰，降低输出波形畸变，达到环保标准，削减对电动机绕组的电压冲击造成绝缘损坏，降低电动机的温升和噪声，避开在变频器输出功率管上因du/dt和流过过大的脉冲冲击电流使功率管损坏，以及降低负载短路造成对变频器的损伤，有必要在变频器输出端增设沟通电抗器。
值得指出的是脉冲电压通过较长的输电线时，由于长线上波的反射叠加使得在长线（即变频器输出导线）超过临界长度后，电压有可能达到直流母线（变频器内直流母线）电压的2倍。
因此，变频器输出线长度受到了限制，为解除这种限制，必需接入输出侧沟通电抗器。
接入后，送到电动机等负载上的波形接近正弦电压波形。
当变频器和电动机之间的接线超长时，随着变频器输出电缆的长度增加，其分布电容明显增大，从而造成变频器逆变输出的容性尖峰电流过大引起变频器爱护动作，因此必需使用输出电抗器或du/dt滤波器或正弦波滤波器等装置对这种容性尖峰电流进行限制。
输出滤波电抗器用于补偿在电动机电缆长距离敷设时引起的电路电容充电电流，也可抑制谐波。
在多电动机传动时，可接入一台输出滤波电抗器，总电缆长度是每台电动机电缆长度的总和。
从理论上说，功率等级不同的变频器所允许敷设的电动机电缆长度是不同的，并且不同生产厂商的变频器所允许敷设的电动机电缆长度也是不同的。
因此，变频器至电动机电缆在超过多长距离时应加装输出滤波电抗器，还应参阅各变频器生产厂商供应的使用手册。
输出电抗器串联在变频器输出侧(U、V、W)和电动机之间，限制电动机连接电缆的容性充电电流和电动机绕组的电压上升率，减小变频器功率元件动作时产生的干扰和冲击：在变频器与负载电动机之间连接电缆超过50m时应配置输出电抗器。
200KW变频器配套专用电抗器
11Байду номын сангаас
30A
SLK-40
15
40A
SLK-50
18.5
50A
SLK-60
22
60A
SLK-80
30
80A
SLK-90
37
90A
SLK-120
45
120A
SLK-150
55
150A
SLK-200
75
200A
尺寸(±0.5mm) 压降
D D1 W W1 H A*B 2% 110 91 120 65 135 6*11 2% 110 91 120 65 135 6*11 2% 155 95 110 61 155 6*15 2% 155 95 130 80 155 6*15 2% 155 95 135 80 155 6*15 2% 190 120 115 85 150 8.5*20 2% 195 120 110 82 165 8.5*20 2% 195 120 130 102 165 8.5*20 2% 195 120 135 107 165 8.5*20 2% 195 120 135 107 165 8.5*20 2% 195 120 135 107 165 8.5*20 2% 250 182 135 96 230 11*18 2% 295 214 150 110 240 11*18 2% 295 214 160 120 240 11*18
GB10229-88 电抗器(eqv IEC289:1987) JB9644-1999 半导体电气传动用电抗器
交流输入电抗器型号及技术参数：
规格型号
适配功率 (KW)
额定 电流
SLK-5
1.5
5A
关于变频器用进线电抗器、出线电抗器的选择
关于变频器用进出线电抗器、出线电抗器的选择随着电力电子技术的迅速发展，从20世纪90年代以来，交流变频调速已成为电气传动的主流，其应用范围日益广泛。
由于变频器被使用在各种不同的电气环境，不采取恰当的保护措施，就会影响变频器运行的稳定性和可靠性。
实践证明，适当选配电抗器与变频器配套使用，可以有效地防止因操作交流进线开关而产生的过电压和浪涌电流对它的冲击，同时亦可以减少变频器产生的谐波对电网的污染，并可提高变频器的功率因数。
因此探讨与变频器配套用的进出线电抗器的选择方法是十分必要的。
一、关于变频器进线线电抗器的选择问题1，额定交流电流的选择额定交流电流是从发热方面设计电抗器的长期工作电流，同时应该考虑足够的高次谐波分量。
即输入电抗器实际流过的电流是变频器的输入电流。
2，阻抗电压降阻抗电压降是指50HZ时，对应实际额定电流时电抗器线圈两端的实际电压降。
通常选择阻抗电压降在2-4%左右。
3，电感量的选择电抗器的额定电感量也是一个重要的参数！若电感量选择不合适，会直接影响额定电流下的阻抗电压降的变化，从而引起故障。
而电感量的大小取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。
选择了额定交流电流与阻抗电压降也就确定了电感量。
二、关于变频器出线电抗器的选择问题1，额定交流电流的选择额定交流电流是从发热方面设计电抗器的长期工作电流，同时应该考虑足够的高次谐波分量。
即输出电抗器实际流过的电流是变频器电机负载的输出电流。
2，阻抗电压降阻抗电压降是指X Hz时，对应实际额定电流时电抗器线圈两端的实际电压降。
通常选择阻抗电压降在1-4%左右。
3，电感量的选择电抗器的额定电感量也是一个重要的参数！若电感量选择不合适，会直接影响额定电流下的电压降的变化，从而引起故障。
而电感量的大小取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。
输出电抗器电感量的选择主要是根据在额定频率范围内的电缆长度来确定，然后再根据电动机的实际额定电流来选择相应电感量要求下的铁芯截面积和导线截面积，才能确定实际电压降。
变频器加电抗器作用
变压器容量大于变频器十倍以上或变压器容量大于600K VA以上需加装进线电抗器; 直流电抗器为改善功率因素用;出线电抗器为保护电机和变频器(出线过长)降低干扰之用.适当选配电抗器与变频器配套使用，可以有效地防止因操作交流进线开关而产生的过电压和浪涌电流对它的冲击，同时亦可以减少变频器产生的谐波对电网的污染，并可提高变频器的功率因数。
变频器用到的电抗器有3种：进线电抗器、出线电抗器、直流电抗器。
1、进线电抗器主要作用是抑制进线电源的网侧谐波，增大进线电源主回路的短路阻抗。
据此灵活考虑是否使用。
2、出线电抗器主要作用是平衡出线电缆的分布容性负载，增大出线主回路的短路阻抗。
并能抑制变频器输出的谐波，起到减小变频器噪声的作用。
两台以上变频器并联运行时，还起到限制换相环流和负荷平衡的作用。
前者考虑电缆的长度而确定是否使用，后者则必须使用。
3、直流电抗器主要用于公共直流母线型的交-直-交变频传动系统中。
如果公共整流器的电流数学模型为感性负载，则必须使用；如果是容性负载，则可以不用。
不管哪种情况，使用直流电抗器都能起到抑制直流电流波动的作用。
电抗器rea ctor依靠线圈的感抗阻碍电流变化的电器。
按用途分为7种：单相电抗器①限流电抗器。
串联于电力电路中，以限制短路电流的数值。
②并联电抗器。
一般接在超高压输电线的末端和地之间，起无功补偿作用。
③通信电抗器。
又称阻波器。
串联在兼作通信线路用的输电线路中，用以阻挡载波信号，使之进入接收设备。
④消弧电抗器。
又称消弧线圈。
接于三相变压器的中性点与地之间，用以在三相电网的一相接地时供给电感性电流，以补偿流过接地点的电容性电流，使电弧不易起燃，从而消除由于电弧多次重燃引起的过电压。
变频专用滤波器电抗器选型指南
变频器专用滤波器、电抗器选型指南本文旨在对变频器专用滤波器，电抗器做出简单解析，帮助大家在选择滤波器，在对变频器的干扰进行处理时避开误区，正确选择合适的滤波器，电抗器，希望能对大家有所帮助，同时，欢迎大家来电来函沟通．．．昆山德菲尔电子科技有限公司是一家专业从事电磁兼容（EMC）与谐波技术研究与开发的实业公司，生产制造各种EMI电源滤波器，变频器专用输入/输出滤波器、变频器专用电抗器等产品，提供电磁兼容全面解决方案。
变频专用滤波器分为：１．变频专用输入ＥＭＣ滤波器 ２．变频专用输出ＥＭＣ滤波器 ３．变频专用输出正弦波滤波器电抗器分为：１．交流进线电抗器 ２．交流出线电抗器 ３．直流平波电抗器COPY RIGHT @ DEPHIR ELECOPY RIGHT @ DEPHIR ELE变频专用输入EMC 滤波器属于RFI 滤波器，用于降低EMC 干扰，用于主电源侧，切断电网与变频器之间的干扰通道。
变频输入滤波器的作用是防止干扰同电网工控机、PLC 、DCS 系统等，使整个变频调速系统能够正常运行; 可解决变频器对外界的传导干扰，保证周边设备的正常运行。
变频器专用输入EMC 滤波器也称为输入滤波器、进线滤波器，是变频器专用滤波器的一种，其作用主要包括以下几个方面：（１）抑制变频器产生的高次谐波变频器在整流过程中，就相当于一个高速开关，因此，会产生大量的高次谐波，这些高次谐波，会随着电源的流动，被带入电网，进而导致了使用同一电网的敏感设备受到干扰。
（２）防止变频器被干扰变频器是个干扰源，也是个受扰源，或者是叫敏感设备。
如果电网中的谐波频率过高、谐波含量过大的情况下，变频器就会发出过压、过流、过载等误报警。
（３）提高系统功率因数变频器输入EMC 滤波器，具有一定的补偿功能，可以提高整个工控自动化系统的功率因数，具有一定的节能功效。
（４）缓解三相不平衡如果变频器的输入端三相不平衡，严重的情况下，就会导致变频器无法正常工作，加上变频器输入滤波器之后，可以有效缓解这一问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变频器电抗器的选择
关键词：变频器电感量输入电抗器输出电抗器直流电抗器
我们从额定交流电流的选择、电压降、电感量的选择、对应额定电流的电感量与电缆长度等方面进行分析。
额定交流电流的选择
额定交流电流是从发热方面设计电抗器的长期工作电流，同时应该考虑足够的高次谐波分量。
即输出电抗器实际流过的电流是变频器电机负载的输出电流。
电压降
电压降是指50HZ时，对应实际额定电流时电抗器线圈两端的实际电压降。
通常选择电压降在4V~8V左右。
电感量的选择
电抗器的额定电感量也是一个重要的参数！若电感量选择不合适，会直接影响额定电流下的电压降的变化，从而引起故障。
而电感量的大小取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。
输出电抗器电感量的选择是根据在额定频率范围内的电缆长度来确定，然后再根据电动机的实际额定电流来选择相应电感量要求下的铁芯截面积和导线截面积，才能确定实际电压降。
理想的电抗器在额定交流电流及以下，电感量应保持不变，随着电流的增大，而电感量逐渐减小。
当额定电流大于2倍时，电感量减小到额定电感量的0.6倍。
当额定电流大于2.5倍时，电感量减小到额定电感量的0.5倍。
当额定电流大于4倍时，电感量减小到额定电感量的0.35倍
在高压补偿装置中一般都装设有串联电抗器，它的作用主要有两点：一是限制合闸涌流，使其不超过额定电流的20倍；二是抑制供电系统的高次谐波，用来保护电容器。
因此电抗器在补偿装置中的作用非常重要。
只有科学、合理的选用电抗器才能确保补偿装置的安全运行。
用于变频器的电抗器主要三种：
输出电抗器的作用：输出电抗器主要作用是补偿长线分布电容的影响，并能抑制输出谐波电流，提高输出高频阻抗,有效抑制dv/dt.减低高频漏电流,起到保护变频器,减小设备噪声的作用。
电容器在补偿功率的时候，往往会受到谐波电压和谐波电流的冲击，造成电容器损坏和功率因数降低，为此，需要在补偿的时候进行谐波治理。
输入电抗器的作用；用来限制电网电压突变和操作过电压引起的电流冲击，平滑电源电压中包含的尖峰脉冲，或平滑桥式整流电路换相时产生的电压缺陷, 有效地保护变频器和改善功率因数，它既能阻止来自电网的干扰，又能减少整流单元产生的谐波电流对电网的污染。
直流电抗器的作用：直流电抗器接在变频系统的直流整流环节与逆变环节之间，主要用途是将叠加在直流电流上的交流分量限定在某一规定值,保持整流电流连续，减小电流脉冲值,使逆变环节运行更稳定及改善变频器的功率因数。
对于电抗器的选用主要有三方面的内容：电抗器的电抗率K值的选取
和电抗器结构（空芯、铁芯）以及电抗器的安装位置（电源侧、中性点侧）。
电抗器的结构选择：
电抗器的结构形式主要有空芯和铁芯两种结构。
铁芯结构的电抗器主要优点是：损耗小，电磁兼容性叫好，体积小。
缺点是：有噪音并在事故电流较大时铁芯饱和失去了限流能力。
当干式铁芯且采用氧树脂铸线圈的电抗器，其动、热稳定性均很好，适合装在柜中。
油浸式铁芯电抗器虽然体积大些，但噪音较小，散热较好，安装方便，适用于户外使用。
空芯电抗器的主要优点是：线性度好，具有很强的限制短路电流的能力而且噪音小。
缺点是：损耗大，体积大。
这种电抗器户内，户外都适合，但不适合装在柜中。
在户外安装容易解决防止电磁感应问题。
最好采用分相布置“品”字形或“一”字形。
这样相间拉开了距离，有利于防止相间短路和缩小事故范围。
所以这种布置方式为首选。
当场地受到限制不能分相布置时，可采用互相叠装式产品。
三相叠装式产品的B相线圈绕线制方向为反方向使支柱绝缘承受压力，因此在安装时一定按生产厂家的规定。
