DC电源防反接
MOS管电流方向能反吗？体二极管能过多大电流
MOS管电流方向能反吗？体二极管能过多大电流今天说两个问题：1、MOS管导通电流能否反着流？D到S，S到D方向随意？2、MOS管体二极管能过多大的电流？为啥会有这两个问题？我们在最开始学习MOS管的时候，应该都是从NMOS开始的，电流的方向都是从D到S的。
而实际应用电路，NMOS会有电流从S到D的情况，比如下面这个NMOS管防电源反接电路（仅仅是个示意图，实际电路需要多考虑一些因素）。
原理我还是先大致说下。
1、在电源正常接入的时候电源正极VCC经过后级负载电路接到体二极管，那么体二极管就会导通，于是此时S极的电压就约为0.7V左右（体二极管导通电压）。
同时栅极G极接的是VCC，所以Vgs=Vcc-0.7V>Vgsth，NMOS管会导通。
NMOS管导通之后，导通压降基本为0，那么Vgs=Vcc，MOS 管维持导通状态。
这样整体电源通路就是通的，电源给后级负载供上了电，后级电路正常工作。
这里有一点需要特别注意，就是此时MOS管的电流是S到D的，与往常我们经常见的D到S是反的。
2、在电源接反的时候（电源和地接反了）栅极G接电源负极，也就是0V，S极经过负载接到了电源负极，也就是0V，所以Vgs=0V，MOS管也不导通。
与此同时， D极为Vcc，S极为0V，体二极管反向偏置，也不导通，所以无法通过NMOS管流过电流。
对于负载来说，就是电源断开了。
接反的电源不会怼到后面的负载上面，所以后级电路就不会烧了，我们只要把前面的电源正负极接对，那么后级电路又能正常工作了，如此，便实现了防反接的功能。
需要说一点，这里的防反接并不是说电源接反了，后级电路也还能工作。
而是电源接反了，后级电路不会冒烟烧坏了。
我以前乍一看到这个电路的时候，其实是心里打鼓的这个MOS管导通时，电流能反着流？D到S，S到D无所谓吗？除了这个电流的方向问题，还有就是MOS管的体二极管问题，这个二极管能过多大的电流？如果不了解，会认为这个二极管能流过的电流非常小，因为它还有一个名称叫“寄生二极管”，很容易被它骗。

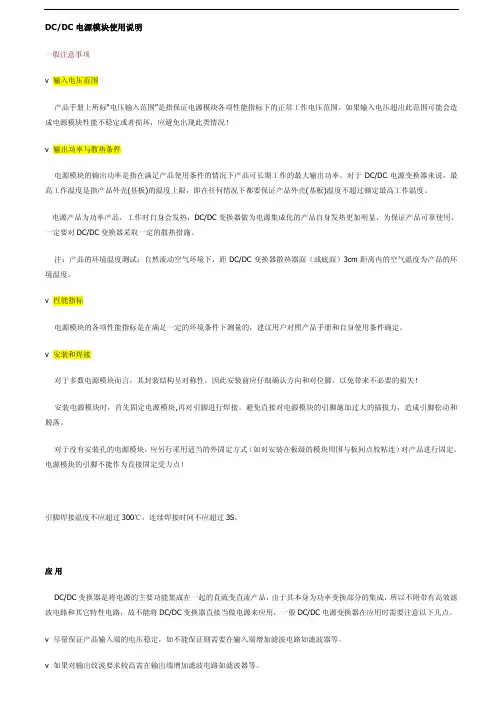

DCDC 电源模块使用说明
DC/DC电源模块使用说明一般注意事项v 输入电压范围产品手册上所标“电压输入范围”是指保证电源模块各项性能指标下的正常工作电压范围。
如果输入电压超出此范围可能会造成电源模块性能不稳定或者损坏，应避免出现此类情况！v 输出功率与散热条件电源模块的输出功率是指在满足产品使用条件的情况下产品可长期工作的最大输出功率。
对于DC/DC电源变换器来说，最高工作温度是指产品外壳(基板)的温度上限，即在任何情况下都要保证产品外壳(基板)温度不超过额定最高工作温度。
电源产品为功率产品，工作时自身会发热，DC/DC变换器做为电源集成化的产品自身发热更加明显，为保证产品可靠使用，一定要对DC/DC变换器采取一定的散热措施。
注：产品的环境温度测试：自然流动空气环境下，距DC/DC变换器散热器面（或底面）3cm距离内的空气温度为产品的环境温度。
v 性能指标电源模块的各项性能指标是在满足一定的环境条件下测量的，建议用户对照产品手册和自身使用条件确定。
v 安装和焊接对于多数电源模块而言，其封装结构呈对称性，因此安装前应仔细确认方向和对位脚，以免带来不必要的损失！安装电源模块时，首先固定电源模块,再对引脚进行焊接。
避免直接对电源模块的引脚施加过大的插拔力，造成引脚松动和脱落。
对于没有安装孔的电源模块，应另行采用适当的外固定方式（如对安装在板级的模块周围与板间点胶粘连）对产品进行固定。
电源模块的引脚不能作为直接固定受力点！引脚焊接温度不应超过300℃，连续焊接时间不应超过3S。
应用DC/DC变换器是将电源的主要功能集成在一起的直流变直流产品，由于其本身为功率变换部分的集成，所以不附带有高效滤波电路和其它特性电路，故不能将DC/DC变换器直接当做电源来应用，一般DC/DC电源变换器在应用时需要注意以下几点。
v 尽量保证产品输入端的电压稳定，如不能保证则需要在输入端增加滤波电路如滤波器等。
v 如果对输出纹波要求较高需在输出端增加滤波电路如滤波器等。

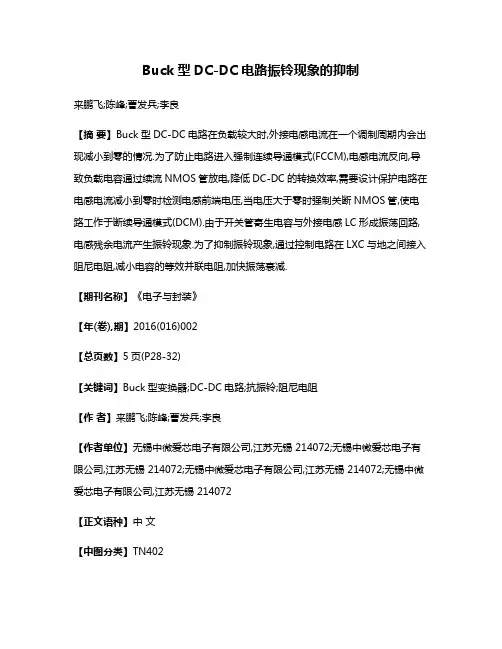

Buck型DC-DC电路振铃现象的抑制
Buck型DC-DC电路振铃现象的抑制来鹏飞;陈峰;曹发兵;李良【摘要】Buck型DC-DC电路在负载较大时,外接电感电流在一个调制周期内会出现减小到零的情况.为了防止电路进入强制连续导通模式(FCCM),电感电流反向,导致负载电容通过续流NMOS管放电,降低DC-DC的转换效率,需要设计保护电路在电感电流减小到零时检测电感前端电压,当电压大于零时强制关断NMOS管,使电路工作于断续导通模式(DCM).由于开关管寄生电容与外接电感LC形成振荡回路,电感残余电流产生振铃现象.为了抑制振铃现象,通过控制电路在LXC与地之间接入阻尼电阻,减小电容的等效并联电阻,加快振荡衰减.【期刊名称】《电子与封装》【年(卷),期】2016(016)002【总页数】5页(P28-32)【关键词】Buck型变换器;DC-DC电路;抗振铃;阻尼电阻【作者】来鹏飞;陈峰;曹发兵;李良【作者单位】无锡中微爱芯电子有限公司,江苏无锡 214072;无锡中微爱芯电子有限公司,江苏无锡 214072;无锡中微爱芯电子有限公司,江苏无锡 214072;无锡中微爱芯电子有限公司,江苏无锡 214072【正文语种】中文【中图分类】TN402Buck型DC-DC变换器在宽泛的工作电压内具有很高的转换效率，使之成为便携式电子设备优先选择的电源管理电路。
目前集成DC-DC电路为了提高效率多采用开关型调整器，工作过程中伴随较高频率的开关切换，期间输出高频噪声容易对系统中RF等噪声敏感电路的正常工作产生干扰，尤其当DC-DC电路负载电流较小时，电路进入DCM状态，由外接储能电感和电路内部开关功率管寄生电容形成的谐振回路会产生明显的振荡，需要采取有效的措施抑制振铃现象。
本文首先介绍了Buck电路的工作原理，然后分析了振铃现象产生的原因以及Buck电路中抗振铃电路设计的困难，最后提出一种采用阻尼电阻抑制振铃现象的方法。
2.1 Buck型DC-DC工作原理Buck型DC-DC变换器拓扑结构如图 1所示。
DC12-24V输入输出10串3并30-36V300MA30W恒流DC-DC太阳能升压驱动LED电源
承认书SPECIFICATION FOR APPROVAL客户：产品型号： TWUD40-30W产品描述： DC12-24V输入输出10串3并30-36V300MA30W恒流DC-DC太阳能升压驱动LED电源送样日期：客户承认签核客户确认签字，盖章后请回传一份承认书给我司.拟制：审核：批准：产品的概要说明：TWUD40-30W电源是一款专为LED设计的高品质、高效率、高稳定性的LED防水恒流驱动电源。
具有启动快速，兼容负载范围宽，保护功能齐全，采用美国原装进口成熟方案，输入电压DC12-24V,输出10串3并,电压30-36V,电流300MA±3%A，高精确的恒流控制，极高的效率和可靠的性能，以及全铝的外观结构会使你的灯具更加趋于安全、稳定。
LED负载概要说明：LED总灯珠规格为VF=DC30-36V，I=300MA；最大输出30W。
产品电性参数电源型号TWUD40-30W电源规格输入电压DC12-24V,输出10串3并,电压30-36V,电流300MA±3%A 防水等级IP66应用太阳能、工程车、洗墙灯、工矿灯、矿井、隧道、地铁、码头、工地等产品外壳材料全铝壳型尺寸铝体表面L73×W42×H30 加两端螺丝孔位耳朵L90×W42×H30标贴1），亚银纸亮光，厚度≤0.1mm。
2），颜色：白底黑字。
产品反面图产品正侧面图产品反侧面图产品输入侧面图产品输出侧面图输入特性输入范围 DC10-28V 输入频率NA输入电流（Irms ） 1.5-3.5A 功率因素（PF ） NA整机效率83% -93%输出特性输出类型恒流(CC) 输出电压30V-36V 输出电流900MA±3% 输出纹波( <250mV输出噪音(Vp-p) <500mV开机时间＜1s保护过压保护(OVP) Y 过流保护(OCP) Y 短路保护(OSP) Y 输入防接反保护Y 输入欠压保护Y 输入高压保护NA环境产品常温最高温度+65℃工作环境温度范围-20℃ - +85℃存储温度-20℃ - +80℃相对湿度10%-90%散热方式自冷接线说明输入400mm黑色橡胶线（2*0.5m㎡）输出300mm黑色橡胶线（2*0.5m㎡）安全标准IEC61347-1:2000 ,IEC61347-2-13, IEC62384电磁兼容EN55022、EN61000-3-2输入保护功能：1.有低损耗仅几毫瓦的CMOS管防接反电路设计输入，接反会不亮，按正负极接对后就可正常工作，接反不会对电源有任何的损坏。

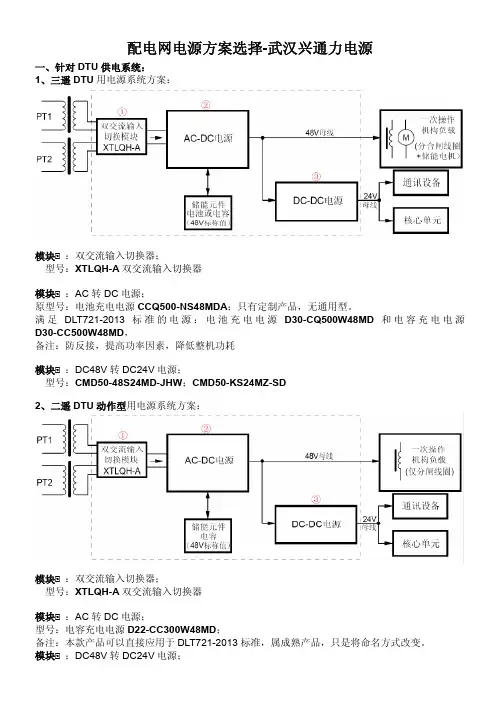

国网配电自动化终端电源选择(武汉兴通力)
配电网电源方案选择-武汉兴通力电源一、针对DTU供电系统：1、三遥DTU用电源系统方案：模块①：双交流输入切换器；型号：XTLQH-A双交流输入切换器模块①：AC转DC电源；原型号：电池充电电源CCQ500-NS48MDA；只有定制产品，无通用型。
满足DLT721-2013标准的电源：电池充电电源D30-CQ500W48MD和电容充电电源D30-CC500W48MD，备注：防反接，提高功率因素，降低整机功耗模块①：DC48V转DC24V电源；型号：CMD50-48S24MD-JHW；CMD50-KS24MZ-SD2、二遥DTU动作型用电源系统方案：模块①：双交流输入切换器；型号：XTLQH-A双交流输入切换器模块①：AC转DC电源；型号：电容充电电源D22-CC300W48MD；备注：本款产品可以直接应用于DLT721-2013标准，属成熟产品，只是将命名方式改变。
模块①：DC48V转DC24V电源；型号：CMD50-48S24MD-JHW；CMD50-KS24MZ-SD3、二遥DTU标准型及二遥FTU标准型用电源系统方案：模块①：双交流输入切换器；型号：XTLQH-A双交流输入切换器模块①：AC转DC电源；原型号：电池充电电源CCQ120-NS24MDB, 只有定制产品，无通用型。
满足DLT721-2013标准的电池充电电源D21-CQ50W24MD；满足DLT721-2013标准的电容充电电源D21-CC50W24MD；备注：主要降低原设计功率，优化电路结构，原型号也可满足但设计较复杂。
二、针对FTU的电源系统方案。
1、三遥FTU配弹簧操作机构：模块①：双交流输入切换器；型号：XTLQH-A双交流输入切换器模块①：AC转DC电源；原型号：电池充电电源CCQ300-NS24MDA；电容充电电源：只有定制产品，无通用型。
满足DLT721-2013标准电源：电池充电电源F30-CQ300W24MD；电容充电电源F30-CC300W24MD；备注：防反接，提高功率因素，降低整机功耗。
(完整word版)接线端子插接插件和各类连接器的基础知识
接线端子和各类连接器的基础知识接线端子用于将分开的电路连接到一起。
通常这些连接器用于常需要切换和断开的场合，如连接电源，连接外围电路，或者需要更换的扩展部分。
该教程涵盖内容在本教程中，我们将介绍下面主题•关于接线端子的常见术语•将接线端子进行区别分类•介绍上述分类之间的区别•介绍如何使用极性防反的接线端子•介绍如何使用极性防反的接线端子建议先阅读在您开始阅读本文之前，请确保您已经知道或者学习了以下教程中所罗列的内容:•什么是电路？（What is a circuit？)•电压、电流、电阻和欧姆定律（Voltage， Current，Resistance and Ohm’s Law)•导线的基础知识（Working with Wire）•极性和极性元件（Polarity)•如何给项目供电(Powering Your Project）接线端子术语在我们开始讨论一些常用的连接器之前，让我们来探讨用于描述接线端子的术语.公母端子Gender–接线端子的公母性说明了它是用来插入还是被插入的。
（哈哈，如果你还是单纯的孩子,更详细的解释估计你得去问问你父母)遗憾的是，有些被称为公头的端子，实际上是按照母头的端子来使用的。
在接下来的示例中，我们将将说明这些缘由。
Male and female 2。
0mm PH series JST connectors左边公右边母的 2。
0mm PH系列的JSP接线端子极性—大多数接线端子有约定的极性方向.这种特性使得接线端子可以防止接反。
North America wall plug 有极性的美规墙上插头。
通过为插头叶片两种不同的宽度，插头只能单向进入插座触点—触点是接线端子真正起作用的功能部分。
它们是彼此接触的金属部件，形成电气导通的连接。
这里也往往是导致连接不良的地方：触点可能变脏或氧化、或者金属弹片的弹性随时间蠕化变小而将导致触点松脱或连接不可靠.ADH8066 mating connector该连接器上的触点清晰可见.间距–许多连接器由重复排列的一组触点组成。
DC600电源操作手册
安装技术参数位置将DC-600放置于通风条件良好的清洁、干燥的位置，以减少由于污物的进入而导致的通气道阻塞、机体过热及自动关闭。
放置三台DC-600可以按以下要求叠放在一起：1．底部的部件必须放在稳固的、可承受机体重量的水平表面上。
2．部件的堆放应保证机器前部处于同平面。
注意：不要叠放超过三台机器。
DC-600不能放在其它机器之上。
倾斜不得将机器倒置输入线路确保输入电压、相位及频率与机器铭牌上所标相符。
将电源线从后面板的环孔中穿入。
参照下图。
保险丝与导线尺寸使用空气开关或保险丝保护输入电路。
不能使用低于铭牌所示的电流的保险丝或断路器。
接地线将机器接地。
接地端子在机器后面板上。
输入盒在机器尾部。
电源线的联接根据联接图，由专业人员连接。
使用三相电源线。
拆开机器尾部的输入接触门。
将三相交流电源输入导线L1、L2、L3从直径为50”的三个孔中穿出，与输入盒的接触端子相连，并拧紧。
把平板插入槽沟中，再合上隔板。
重接电压进线多重电压型号的机器出厂时设定的默认值为铭牌所示的最高电压。
安装前，检查输入连接板上的电压。
接到380V AC电源时，需改变连接板的位置。
参照输入后面板的联接图。
输出的联接电极与工件电缆的输出联接1．按下开关“OFF”键2．将应力消除穿线环直接置于前面板的输出端子下3．拉出穿接线4．将电极线插入环中5．将电极线与正极输出端或负极输出端相连6．用扳手拧紧螺母7．将工件电缆与另一输出端子相连与半自动/全自动送丝机的联接注意：与以下送丝设备相连时，请参照附件部分。
LN-7、LN-8、LN-9半自动送丝机，NA-3、NA-5全自动送丝机，LT-7、LT-56焊接小车用于手工焊/碳弧气刨1．按下“OFF”键2．打开前面板上的折叠门3．如需要，断开所有与DC-600相连的送丝机控制电缆导线4．拆开元件的导线5．将#2与4#端子相连6．将模式开关打到VV位置注意：DC-600用于手工焊/碳弧气刨，或与送丝机连用时，需使用K-840多功能开关。
安徽博微智能电气有限公司CETC ECRIEEPOWER(ANHUI) CO., LTD.汽车电子产
安徽博微智能电气有限公司CETC ECRIEEPOWER(ANHUI) CO., LTD.电话 Te l ：0086 551 62724766传真 Fax ：0086 551 65311615邮编 Zip ：230088中国合肥高新技术产业开发区香樟大道168号NO .168 XiangZhang Road High&New Technology Development Zone Hefei,China汽车电子产品手册MILITARY QUALITYAS STRONG AS IRONCETC ECRIEEPOWER (ANHUI) CO., LTD.公司简介单向DC-DC产品介绍产品概述专为新能源汽车设计的直流变换器，将车上动力电池的高压直流转换为供低压蓄电池所需要的低压直流（12V/24V），为车上低压蓄电池充电，从而为车辆低压电气供电，整机采用铸铝开模设计，防护等级高。
车载全隔离DC/DC 转换器是为电动轿车，混合动力，以及一些大功率用电系统(如电动汽车空调等大功率用电设备)而专业设计生产的，它采用国际先进的数字模拟混合控制技术，输入与输出完全电气隔离，安全可靠。
具有输入电压范围宽、输出功率大、安装方便、转换效率高、可长时间满载运行、静态功耗低、输出电压稳定、设计容量大、保护功能齐全、可靠性高、使用寿命长等特点。
控制电流小，避免钥匙接通和关段时拉弧和粘连。
全封闭设计，防水防震，适用于车载恶劣环境中使用 。
产品特点根据使用要求采用自然散热设计，风冷散热方式。
IP67防护设计；采用双MCU 控制，全固态电容，平面变压器设计；核心元器件采用汽车等级标准。
加强型工艺设计,严格器件选型,确保了产品的可靠性和机械强度适用于车载恶劣环境体积小，重量轻，为用户大大节省空间系统工作环境温度范围宽至-40℃～+85℃，温度智能降额；过温保护软开关控制技术，系统最高效率 ≥ 96%程序在线升级功能, 方便客户在线调试实时更新程序，在线自诊断功能，方便系统维护1）强制风冷采用即插即用的自识别技术纹波系数小防护等级高上电缓冲、温度检测、输入防反接、输入输出过压与欠压保护、过流保护、限流保护、过载保护等功能参数表型号BWPD533-（1KW-3KW）输入电压范围300—750 Vdc 额定输入电压480~600 Vdc静态电池漏电流 ≤10 mA (关机状态下电池漏电流)输入控制电压 20~30Vdc 额定输出电压12V-48V 输出电流范围-110A(1KW-3KW)整机效率≥96% (额定输入半载)尺寸264x203x101.6mm防护等级IP67输出纹波及噪声≤300 mVp-p(示波器带宽应为20MHz，探头并联10u+104电容)开机启动时间≤2S 稳压精度≤±1%保护功能输入过压保护，输入欠压保护，输出过压保护，输出欠压保护，输出过流保护，过温保护，输出短路保护，输出防反接保护，风扇故障保护原理框图***双向DC-DC产品介绍全数字双向DC-DC 变换器，采用高效软开关技术，使得电源转换效率高达95%以上，特别适合用在两个直流电系统之间作频繁双向能量交换的场合，例如：电动车、电动机再生发电，微电网系统，大功率双向充放电系统，等等。
CW DECODER说明手册
CW DECODER说明手册BD9EZ CW DECODER是一个设计用于CW信号解码显示的设备，用于CW通联时信号解调显示，从而使接收者从显示器上直观的读出对应的摩尔斯电码，同时该设备也可用于练习CW发码的解调功能，监视发码是否正确。
基本特性：●标准摩尔斯电码解调功能，包括英文字母、阿拉伯数字和标点符号●自动调节解调速度，并可显示平均发码速度●可选择连续无间隔解调和正常解调方式●直接音频输入，可直接连接收发机的耳机或扬声器输出，并调节信号大小●同步频率连续调节，方便适应没有CLAR（RIT）功能的设备●电键输入、电键输出，可方便用于CW发码操作监视和发码练习●内置侧音输出，能够独立作为CW发码练习器使用●DC 9V—18V供电，电源消耗200mA，方便与收发机连接电路介绍：本电路参照1999年8月版《QST》杂志发表的“A PIC16F84 Based CW Decoder”（一个基于PIC16F84的CW解码器）的文章和IK3OIL实验制作。
电路以PIC16F84单片机为核心解调和控制整机工作，NE567（LM567）音频锁相环频率译码器用于提取输入的音频信号中的CW单音信号，CD4093用于波形整形和侧音发生。
LCD1601用于显示。
连接说明：J1：外接DC电源输入，具有防反接功能内部5V稳压供电。
CZ1：音频输入端口J6：电键输入接口J7：电键输出接口JP1短路插头：连续无间隔解调和正常解调方式选择，不插入为正常解调方式W1：音频输入电平调节电位器W2：解调同步频率调节W3：LCD显示对比度调节W4：侧音频率调节制作注意事项：●只要器件良好、焊接无误，烧录程序后上电就能正常工作。
开机后调节W3使其显示CW DECODER字迹清晰，无背影，再短路电键输入接口调节W4，调节侧音频率适合监听，即可正常工作。
●LCD可以选择0802、1601和1602两种显示模块，1602会显示两行内容，但是两行显示的视觉效果较差，附件中提供了这两种的PIC16F84的烧录程序。
防止电气误操作技术措施
防止电气误操作技术措施为了防止电气误操作事故的发生，认真吸取各类事故教训,真正做到举一反三,防患于未然，进一步加大反违章力度，从根本上彻底杜绝无票操作、失去监护、走错间隔、私自解锁等现象的发生,特制定如下电气防误操作技术措施，望各值运行人员认真学习，遵照执行。
一.防止带地线或地刀合闸措施:1.电气值班员必须对接地刀、接地线的数量及地点了如指掌,日志中做好记录,并做为交接班的重要内容,交接不清严禁交接班;2.检修过的设备必须认真检查, 测试绝缘合格，送电前对开关柜前后进行认真检查确无接地点;3。
升压站设备送电时，在操作刀闸时,一定要远方电动操作.如需就地手动操作，一定要检查有关地刀闸确在断位；4。
对于6KV母线停电检修后，小车开关暂时存放在试位的开关送电时，必须将开关拉至过道，对一次触头及柜内进行全面检查,确认接地刀断开且无异常后方可进行送电操作;5.对于检修中接地点的接地刀和接地线封装状况与工作票要求是否相符，必须认真检查,值班人员必须心中有数;6。
对已装设接地线或接地刀开关柜的操作把手上必须悬挂”已接地"标示牌，在地线拆除前不得随意取下；7。
6KV开关柜封地线后，必须在操作票中封地线的操作项目中注明地线地点的位置（开关前后）;8.6KV开关柜封地线时,必须使用方头长夹子接导体端，并不准将柜门关闭，地线必须明显可见；9。
执行倒闸操作任务时，必须按操作票所列项目顺序依次进行操作，操作完一项经操作人员检查操作质量完好以后，监护人应立即在操作项目左侧打"√",进行下面的一项操作,严禁跳项、倒项、漏项操作;10。
对设备检修后恢复送电后或转热备用的操作,必须按〈<两票补充规定>〉中的规定：由检修状态转冷备用状态,应单独做为一个操作任务填写操作票。
二.防止带负荷拉刀闸措施：1。
电气倒闸操作时，严格执行省局两票补充规定中”电气倒闸操作的执行标准" ,操作人、监护人、主值、值长对操作票要严格审核把关，操作时严格执行监护制度,严禁无票操作（事故处理除外）；2.严格执行单电源线路、双电源线路、变压器停送电操作原则；3.升压站刀闸不能电动操作，此时电气闭锁不起作用，在进行操作时，必须按电气闭锁条件检查有关开关，刀闸的实际位置，防止误操作；4。
射频工程师应该要懂得的LDO和DCDC电源的知识
射频工程师应该要懂得的LDO和DC/DC电源的知识LDO：LOW DROPOUT VOLTAGE LDO（是low dropout voltage regulator的缩写，整流器）低压差线性稳压器，故名思意,为线性的稳压器，仅能使用在降压应用中.也就是输出电压必需小于输入电压。
优点：稳定性好，负载响应快。
输出纹波小.缺点：效率低，输入输出的电压差不能太大。
负载不能太大，目前最大的LDO为5A（但要保证5A的输出还有很多的限制条件）DC/DC：直流电压转直流电压。
严格来讲，LDO也是DC/DC的一种,但目前DC/DC多指开关电源。
具有很多种拓朴结构，如BUCK，BOOST，等.优点:效率高,输入电压范围较宽。
缺点:负载响应比LDO差,输出纹波比LDO大。
DC/DC和LDO的区别是什么？DC/DC转换器一般由控制芯片，电感线圈，二极管，三极管,电容构成。
DC/DC转换器为转变输入电压后有效输出固定电压的电压转换器。
DC/DC转换器分为三类：升压型DC/DC转换器、降压型DC/DC转换器以及升降压型DC/DC转换器.根据需求可采用三类控制。
PWM控制型效率高并具有良好的输出电压纹波和噪声。
PFM控制型即使长时间使用，尤其小负载时具有耗电小的优点。
PWM/PFM转换型小负载时实行PFM控制，且在重负载时自动转换到PWM控制.目前DC—DC转换器广泛应用于手机、MP3、数码相机、便携式媒体播放器等产品中.DC—DC，（简述原理）其实内部是先把DC直流电源转变为交流电电源AC。
通常是一种自激震荡电路，所以外面需要电感等分立组件.然后在输出端再通过积分滤波,又回到DC电源。
由于产生AC电源，所以可以很轻松的进行升压跟降压。
两次转换，必然会产生损耗，这就是大家都在努力研究的如何提高DC—DC效率的问题。
对比:1、DCtoDC包括boost(升压)、buck(降压)、Boost/buck(升/降压）和反相结构，具有高效率、高输出电流、低静态电流等特点，随着集成度的提高，许多新型DC-DC转换器的外围电路仅需电感和滤波电容;但该类电源控制器的输出纹波和开关噪声较大、成本相对较高。
瑞凌焊机TIG 250PAC DC全功能氩弧焊机用户手册说明书
TIG250PAC/DC 全功能氩弧焊机用户手册欢迎使用瑞凌焊机!我们致力于将产品和服务做得尽善尽美！感谢您购买瑞凌焊机，我们将竭诚为您提供优良、可靠的服务。
瑞凌焊机具有可靠质量保证，具体保修信息，请见包装附件中的保修承诺。
为确保您的人身安全和工作环境安全，首次使用设备前，请仔细阅读本手册及设备上粘贴的警示标语。
正确理解本手册的内容，并特别注意手册中的安全注意事项。
文档版本版本号YF-TAC-0151，A1版。
2021年07月22日发布。
声明除非另有约定，本手册仅作为使用指导，其中所有陈述、信息和建议不构成任何明示或暗示的担保。
由于产品版本升级或其他原因，本手册内容会不定期进行更新。
我司保留随时对本手册进行修改的权利，而无须提前通知。
未经我司预先授权，禁止复制、记录、翻印或传播本手册内容。
我司质量管理体系，符合ISO9001标准。
产品适用的国家标准：⏹GB/T15579.1弧焊设备第1部分：焊接电源⏹GB/T8118电弧焊机通用技术条件中6.15和6.16条款本手册中图片仅供参考。
若图片与实物不符，请以实物为准。
目录1安全注意事项 (3)2概述 (7)2.1产品简介 (7)2.2技术参数 (8)3开箱验货 (9)4面板说明 (10)4.1前/后面板 (10)5安装操作 (11)5.1安装步骤 (11)5.2焊接操作 (13)6焊机环境 (15)6.1外部环境 (15)6.2焊接系统电网 (15)7日常维护 (16)8故障处理 (17)附录A回路图 (19)附录B焊接工艺参数 (20)31安全注意事项安全定义表示若忽视安全告诫，则可能会造成重大事故，甚至导致人员死亡或严重伤害。
表示若忽视安全告诫，则可能造成人员轻微受伤，或导致财产损失。
表示若忽视安全告诫，则可能造成设备的故障或损坏。
个人防护注意事项◆请具有专业资格或具备相关知识和技能的人员对焊机进行安装、操作、保养和维修。
◆电焊设备的安装、检查和修理必须由电工进行，临时施工点应由电工接通电源。
防止dc电源反接的方法
防止DC电源反接的方法电源是PCB板的重要部分，每个芯片都需要电源供给。
芯片其实是挺脆弱的，只要正负接反得话，大多数就会挂掉，相信很多人都有惨痛经历，我也不例外，从开始到如今估计也废了好几百RMB。
大多数反接的情况其实是可以防止的，所以要想方法防止电源反接。
防止DC电源输入反接的4种方法：1.串联1只二极管。
优点是电路简单、可靠。
但有0.7V的压降。
2.串联4只二极管的全桥。
优点是无论正接、反接，电源都能正常工作。
缺点是要损失1.2V ~ 1.4V的电压。
3.MOS管型防反接保护电路。
MOS管通过S管脚和D管脚串接于电源和负载之间，电阻Rg为MOS管提供电压偏置，利用MOS管的开关特性控制电路的导通和断开，从而防止电源反接给负载带来损坏。
解决了现有采用二极管电源防反接方案存在的压降和功耗过大的问题。
4.串联自恢复保险，在保险后面的电源正、负极反向并联1只二极管。
优点输入电压没有损耗。
缺点是本钱较高。
当然亦可把自恢复保险换成普通保险丝。
这样材料本钱虽然降低，但维护本钱反而大大增加。
通常情况下直流电源输入防反接保护电路是利用二极管的单向导电性来实现防反接保护。
如以下图1示：图1. 二极管型防反接保护电路实际应用中二极管防反接电路一般采用图2的接法，这种防反接电路的优点是电路简单，本钱较低，无损耗，但反接会烧保险，使用本钱高。
图2.二极管型防反接保护电路应用MOS管的G管脚通过Rg2接MOS管的D管脚，并通过Rg1接电源端。
两个电阻为MOS管提供电压偏置可以起到分压，使到达栅极电压降低，到达平安电压。
增加输入回路轭流电感L和EMC吸收电容是防止从后端电路返回的干扰恶化防反接收HS50N06的工作状态。
通过反复试验证明，Rg2下拉电阻非常重要。
正常工作时，开关管DC/DC的纹波到达30V左右。
假设Q1栅极有下拉电阻，可以起到分压，使到达栅极电压降低，到达平安电压。
图3.MOS管型防反接保护电路的实际应用对于二极管防反接法，可以用肖特基二极管SBD〔Schottky Barrier Diode〕代替普通的二极管。
接口防护措施总结
xx接口防护措施总结关键字：xx 接口防护xx是IDU系列产品的低端产品，定位于替代SDU的部分低端市场，主要用于接入网、小模块局、微站等市场，同时兼顾部分户外基站市场的需求xx包含很多接口，其中包括电源输入端口、串口、模拟量输入端口、E1端口、传感器电源输出端口、网口、USB口、I2C口等。
如果不进行端口保护，外部危险信号就会通过端口直接引入而造成器件的损坏，特别是电源端口、网口和E1端口等，还会引入雷电信号。
xx根据其端口的自身特点进行了一些保护措施，现在对各个端口保护措施进行分析说明。
1. 电源输入端口图1 电源输入端口输入电源电压为直流20V-60V。
根据电源输入端的特点，防护措施包括防雷、防浪涌、以及过流、防反接等。
①防雷或防浪涌冲击的措施采用压敏电阻通过放电管接地的方式进行雷击保护，压敏电阻型号为S20K60。
它的防雷电压为85V，可以防护6.5kA的雷电。
如图1，采用R152和R151与放电管G1连接来防护共模雷，其中放电管G1可以缩短压敏的泄放通道。
R149用来防护差模雷，不采用R152和R151串联的方式来滤除差模雷，是因为这两个压敏电阻串联后的防雷电压为170V，这样将无法滤除85V～170V之间的差模雷。
②过流保护措施电源保护电路在正级输入端串联保险丝F1来进行过流保护，当电流太大时，保险丝熔断来对单板进行保护。
③防反接保护措施在电源的负极串入二极管D66通过它的单向导电性能来实现电源的反接保护。
当电源极性反接时，电路不工作，单板不损坏。
④电源滤波图1中，C139、C154、L26、C140、C141、C158组成了电源滤波器，它对滤除差模噪声和共模噪声都有一定的效果。
共模电感L26在滤除差模噪声的同时对共模噪声有显著效果，同时，C140、C141也是滤除共模噪声，其选用为0.022微法的陶介电容，有较好的高频特性。
2. 以太网输入端口以太网接口作为一种宽带网的基本通信接口在产品中得到了大量应用。
开关电源UC3842资料
DC---4辅助电源工作原理及调试说明一、设计目的与要求1、目的DC---4主要作为逆变电源的辅助电源。
2、要求①通过改变变压器等原件参数，DC---4可适合于几个电压等级输入，如现行用的有24V（+30%|-30%）、48V（+30%|-30%）、110V（+30%|-30%）、220V（+30%|-30%）、330V （+30%|-30%），而输出不变。
②技术指标要求：参见《DC-XXX--系列直流--直流开关电源技术指标》二、DC---4工作原理及原件作用DC---4是采用隔离式单端反激的多路输出电源。
电路结构原理图见图1。
隔离式单端电源是指高频变压器作为主要隔离器件，且变压器磁芯仅工作在其磁滞回线一侧。
所谓反激式是指开关功率管VT1导通时，它在初级电感线圈（变压器初级）中储存能量，而当VT1关闭时，初级线圈中储存的能量再通过次级线圈感应释放给负载。
单端反激式变压器的基本模式：图1图1中电路的工作过程：当MOS管VT1导通时，电流从电池正极经脉冲变压器上端流经脉冲变压器至下端，再从功率管VT1的D极至S极，最后返回至电池负极。
电流在流过脉冲变压器时它在变压器初级线圈中做功储存能量。
经变压器耦合，使变压器次级产生了一个上正下负的电压，该电压同时使与变压器次级相连接的二极管VD处于反偏压状态，所以二极管VD截止。
在变压器次级回路无电流流过，即没有能量传递给负载。
当MOS管VT1截止时，因电感线圈的自感电动势作用，电流方向变成了上负下正，经耦合，变压器次级电感线圈中的电压反转过来，即上正下负从而使得二极管导通，初级上电压经二极管整流成为直流单向脉动电压，该电压给输出电容C充电，同时在负载RL上也有了电流IL流过。
在整个电源运行系统中，电源系统实施的是个负反馈的过程。
例：因某种原因使输出电压上升时，则采样回路把上升的信号采集至系统放大器即UC3842的反向端，经内部的比较后输出一个减窄脉冲的过程，经脉冲变压器传递至次级，使次级的导通等面积相应减小。
DC600电源操作手册
当冷却不够、环境温度高、工作时间长等因素发现焊机过热时，热保护开关断开，主接触器 断开，电源灯仍亮，在冷却期间无输出，当焊机冷却后，热保护开关闭合，主接触器自动合 上，又可以重新工作。
z 过电流保护
保护可控硅，当电流大于 780A 时，主接触器断开，电源灯仍亮，只能重新开机后才可工作。
元适工程贸易(上海)有限公司 Website:
安装
技术参数
三相输入
标准电压
额定输出下的输入电流
380V
68A
额定输出
暂载率，10 分钟
电流
电压
100%
600A
44V
60%
680 A
44 V
50%
750 A
44 V
输出
模式
电流范围
开路电压最小值
辅助电源
恒流
90-850 A
到-21 端子，如使用加长的 21 线，使其直接与工件相连。注意：焊枪电缆必须通过 NA-5 控制盒左边的夹紧装置。 5． 把输出控制开关打到遥控 Remote 位置，将输出开关拨到遥控 Remote 位置。 6． 针对所需工艺，将 DC-600 模式开关打到所需位置： A． 埋弧焊时，打至 CV 埋弧位置 B． 明弧焊时，均可打至 CV 自保护位置 注意：在 CV 自保护与 CV 埋弧模式下，DC-600 的开路电压变化范围是 16V-56V。
点电压为＋16VDC，A、J 测试点电压为－10VDC。
z LED2：表示有输出电压反馈到控制板。 z LED3：故障保护继电器（CR2）电源指示灯，开机后应亮，当有故障时 CR2 断电，Led3示灯，开机后不亮，当有故障或过热时才亮。 z LED5：控制板给触发板，触发信号指示灯。 z LED6：2、4 短路指示灯，如 2、4 短路后灯不亮，检查 2、4 与 290、291 之间的连接
广州金升阳科技有限公司的DC DC电源模块URA_YMD-6WR3和URB_YMD-6WR3系列产品
6W ，超宽电压输入，隔离稳压正负双路/单路输出，YMD 封装，DC-DC 模块电源CB 专利保护RoHS产品特点●超宽输入电压范围（4:1）●效率高达88%●空载功耗低至0.12W ●隔离电压1500VDC●输入欠压保护，输出短路、过流、过压保护●工作温度范围：-40℃to +85℃●裸机满足CISPR22/EN55022CLASS A●A2S(接线式)和A4S(35mm 导轨式)产品型号具有输入防反接功能●通过IEC60950,UL60950,EN60950认证●国际标准引脚方式URA_YMD-6WR3&URB_YMD-6WR3系列产品输出功率为6W ，4:1超宽电压输入范围，效率高达88%，1500VDC 的常规隔离电压，允许工作温度-40℃to +85℃，具有输入欠压保护，输出过压、过流、短路保护功能，裸机满足CISPR22/EN55022CLASS A ，A2S 和A4S 封装拓展系列具有输入防反接保护，广泛应用于医疗、工控、电力、仪器仪表、通信等领域。
选型表认证产品型号①输入电压(VDC)输出效率④(%,Min./Typ.)@满载最大容性负载⑤(µF)标称值②（范围值）最大值③输出电压(VDC)输出电流(mA)(Max./Min.)UL/CE/CBURA2405YMD-6WR324(9-36)40±5±600/081/83470URA2412YMD-6WR3±12±250/085/87100URA2415YMD-6WR3±15±200/086/88100URA2424YMD-6WR3±24±125/086/88100URB2403YMD-6WR3 3.31500/077/791800URB2405YMD-6WR351200/081/831000URB2409YMD-6WR39667/083/85680URB2412YMD-6WR312500/085/87470URB2415YMD-6WR315400/086/88220URB2424YMD-6WR324250/086/88100URA4805YMD-6WR348(18-75)80±5±600/081/83470URA4812YMD-6WR3±12±250/085/87100URA4815YMD-6WR3±15±200/086/88100URB4803YMD-6WR3 3.31500/077/791800URB4805YMD-6WR351200/081/831000URB4812YMD-6WR312500/085/87470URB4815YMD-6WR315400/086/88220URB4824YMD-6WR324250/086/88100注：①产品型号后缀加“A2S”为接线式封装拓展，后缀加“A4S”为导轨式封装拓展，如：URB2405YMD-6WR3A2S 表示接线式封装，URB2405YMD-6WR3A4S 表示导轨式封装；②A2S(接线式)和A4S(导轨式)产品型号因具有输入防反接保护功能，输入电压范围最小值和启动电压比卧式封装型号高1VDC ；③输入电压不能超过此值，否则可能会造成永久性不可恢复的损坏；④上述效率值是在输入标称电压和输出额定负载时测得，A2S(接线式)和A4S(导轨式)产品型号因有输入反接保护，效率最小值大于Min.-2为合格；⑤正负输出两路容性负载一样。
如何防止电源正负极接反
如何防止电源正负极接反电源正负极接反指的是在电源接口插头连接时，正极和负极插反的错误插拔操作。
这种错误插拔可能导致设备无法正常工作，甚至引起设备损坏。
为了避免电源正负极接反，可以从以下几个方面进行预防：一、设计标志或标识在设计电源插座时，可以在插座上标注出正极和负极的位置。
可以在插座上加上"+"和"-"的符号，或者使用文字标志，如"正"和"负"。
这样一来，在插接电源线时，用户可以根据标志或标识正确地将正极和负极连接起来，从而避免接反的情况发生。
二、设计插头防呆特性为了进一步避免电源正负极接反，可以设计插头的形状或机械特性，使得插头只能按照正确的方向插入插座。
一种常见的设计是使用带有不对称形状的插头和插座，只有插头与插座的形状相匹配时，才能正确地连接电源线。
例如，可以设计插头的正极和负极的插针长度不同，或者正极和负极的插针位置不同，从而使得插头只能按照正确的方向插入插座。
三、颜色区分正负极四、机械锁定插头设计电源插头时，可以采用机械锁定的方式，使得插头能够牢固地固定在插座上。
这样一来，插头只有在正确的位置时才能插入或拔出插座，一旦插头与插座锁定，就无法随意调换插头的方向。
这样的设计可以有效避免电源正负极接反的情况。
五、警示提示在使用电源线连接设备时，可以为用户提供警示提示，提醒他们注意插头的正负极连接。
例如，可以在电源线的接口或设备上设置灯光指示器，当插头正确连接时，指示灯亮起，用户可以通过观察灯光状态来判断插头是否正确连接。
此外，也可以在电源线接口处设置声音提示，当正负极插反时，发出警报声，提醒用户重新插接。
六、提供操作说明书为了帮助用户正确连接电源线，可以提供详细的操作说明书。
说明书中可以包括电源插头的正负极标志、正确的插拔方法、常见错误插拔的后果以及如何避免接反等内容。
通过向用户提供清晰的操作指导，可以帮助用户正确使用电源线，避免接反的发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
防止DC电源反接的方法
防止DC电源反接的方法——SS14的用法
电源是PCB板的重要部分，每个芯片都需要电源供给。
芯片其实是挺脆弱的，只要正负接反得话，大多数就会挂掉，相信很多人都有惨痛经历，我也不例外，从开始到现在估计也废了好几百RMB。
大多数反接的情况其实是可以避免的，所以要想办法防止电源反接。
防止DC电源输入反接的3种
1)串联有4只二极管的全桥。
优点是无论正接、反接，电源都能正常工作。
缺点是要损失
1.2V ~ 1.4V的电压。
2)串联有1只二极管。
优点是电路简单、可靠。
但有0.7V的压降。
3)串联自恢复保险，在保险后面的电源正、负极反向并联1只二极管。
优点输入电压没有损耗。
缺点是成本较高。
当然亦可把自恢复保险换成普通保险丝。
这样材料成本虽然降低，但维护成本反而大大增加。
对于第一种方法，可以用肖特基二极管SBD（Schottky Barrier Diode）代替普通的二极管。
肖特基二极管的优点在于正向偏置电压较低，这样的话损失的压降小。
至于肖特基二极管SBD的具体原理，可以参考下面一篇文章：
肖特基势垒二极管 - EEWiki
整理桥式防护电路
Altera的DE2的原理图上有这样的防护设计。
无论输入电源正接还是反接，都可以正向导通。
具体整流桥的原理可以参考网友Yoghourt的《初学者对于Cyclone II 开发板电源选择的看法》一文。
1、3脚是连在一起的。
当2脚接正(+)，3脚/1脚接负(-)时，①通道导通(D6、D8正向导通，D6、D7反向截止)。
当2脚接负(-)，3脚/1脚接正(+)时，②通道导通(D6、D8反向截止，D6、D7正向导通)。
肖特基二极管SS14
在这种整流桥式的防护电路中用的比较多的肖特基二极管是SS14。
同系列的有SS12、S13、S14、S15、S16、SS18、S100。
后面一个数值分别表示反向耐压值(Maximum Repetitive Reverse Voltage)，SS12反向耐压为20V，S100反向耐压值为100V。
SS和SK是一样的，sk1*平均整形正向电流(Average Rectified Forward Current)是1A，sk3*是3A，sk5x是5A,sk1x后面的x是对应的电压.因为sk**和1N58指标相似,所以一般互用。
1N58系列是直插芯片。
SS/SK系列尺寸大小
SS、SK系列的贴片肖特基二极管的封装基本都是DO-124AB。
但我买了SS34后发现，比DataSheet上的封装小，与1206相近。
因为这系列有很多国产货，尺寸大小各不相同，所以还是以实际买到的为准。
SS/SK系列正负
有一白色标志的为阴极(负极)。
实际测量
整流桥采用4个SS34（3A正向电流、40V反向耐压）。
输入为AC/DC的电源适配器，DC输入电压为5.18V（标称5V），2.5A。
输出为4.54V。
输出电压对于输入电压的2个二极管电压的压降（5.18V-4.54V=0.64V）。
每个SS34的正向压降为0.32V小于0.5V（3A 时），因为这是负载小的情况。
从下图也可以看出SS34正向压降与正向电流的关系。
DC
值得一提的是，整流电路是将交流电变成直流电的一种电路，但其输出的直流电的脉动成分较大，而一般电子设备所需直流电源的脉动系数要求小于0.01．故整流输出的电压必须采取一定的措施．尽量降低输出电压中的脉动成分，同时要尽量保存输出电压中的直流成分，使输出电压接近于较理想的直流电，这样的电路就是直流电源中的滤波电路。
直流电中的脉动成分的大小用脉动系数来表示，此值越大，则滤波器的滤波效果越差。
脉动系数(S)=输出电压交流分量的基波最大值／输出电压的直流分量
半波整流输出电压的脉动系数为S=1．57，全波整流和桥式整流的输出电压的脉动系数S≈O．67。
对于全波和桥式整流电路采用C型滤波电路后，其脉动系数S=1／(4(RLC／T-1)。
(T为整流输出的直流脉动电压的周期。
)。
